摩托罗拉数字集群对讲系统功能说明
方案概述
随着国内经济形式的蓬勃发展，快速处置各种突发紧急事件是各级政府职能部门的重要工作，以促进社会的平安和谐发展。摩托罗拉的单站车载TETRA数字集群通信系统被越来越多的选择做为快速处置突发事件的现场无线调度手段。
TETRA是被国际普遍采用的一种新的数字集群移动通信体制，也是已被我国确定采用的数字集群通信标准之一。
它有着其它无线系统无可比拟的优势：
（1）TETRA采用时分多址（TDMA）技术，每个载频分为2个逻辑信道，载频间隔6.25kHz。而且数据通信与话音通信采用相同的频段。
（2）数据传输功能强、数传信道设置灵活－结合摩托罗拉多年在专业无线数传领域的经验，为保证在真正紧急的情况下，能将用户急需的数据信息即使传递到位，而不会出现争抢不到信道的情况，系统专门为数传服务开辟多个专用的数传信道，此信道不会被话音通信所占用和干扰，又能够实现多个用户在同一个数传信道上的动态共享。
同时，为了能够适应话音与数据业主的动态变化，还可根据话音和数据业主在不通时段的需求，动态地分配系统其它信道资源为话音和数据通信的信道，因此实现了“保证及时通信”和“资源动态共享”的双重效果，而其它厂家采用话音和分组数据同抢信道，而且数据信道只能单一用户使用，既不能保证紧急数据通信，又不能提高信道资源的利用率。值得一提的是，还可以通过调节相关参数，使分组数传用户不必频繁往返于MCCH（主控制信道）和PDCH（分组数传信道）之间，从而可优化数传的时长，使得数据传输时间尽可能短。
摩托罗拉的TETRA系统在数传方面还具备很其它多灵活性，比如可以通过参数设置，保证调度话音优先于数传，使得正在进行分组数传的用户暂时中断数传，接收话音呼叫，当话音呼叫完成后，分组数据将从断点处接着续传。同时，如果用户不需要话音优先，也可以设置为话音不打断数传的模式。
（3）另外，TETRA是专门解决调度通信的技术体制，其接续快捷，通常呼叫建立时间小于500毫秒，摩托罗拉的设备能作到小于350毫秒。
（4）支持直通模式（对讲），可在信号弱场区提供有效通信保障。
（5）话音质量高－系统全网都使用数字话音编码，空中接口采用ACELP数字编码，保障端到端话音质量最高。
（6）IP交换平台－摩托罗拉的TETRA系统设备采用最先进的IP交换技术，使得产品生命期更长，同时将来便于集成更多成熟的IP应用，使用户获得很好的投入产出效益。
（7）二次开发容易－摩托罗拉的TETRA系统具备丰富的二次开发接口，能根据用户的具体需要定制应用，满足用户广泛应用要求。
（8）可靠性高－摩托罗拉的TETRA系统在整体结构设计和设备内部均考虑了充分的冗余度，以确保7×24小时不间断工作。
（9）坚固型移动台－摩托罗拉能提供具有坚固特性的专业TETRA手机和车台。其中XIRP8260手持台可满足超强的防震防撞特性MIL810C/D/E（美国军标）外还可防尘防水特性（IP57）。
上文概述了TETRA系统的优势以及摩托罗拉TETRA系统的特点。
优势概述
不同于常规基站的常规信道工作模式，MOTO集群系统可以支持很多集群功能，为应急突发事件提供无线指挥调度通信保障，集中体现在以下三个方面特点：
(i)系统可靠性高，运维有保障
(ii)灾难处理
(iii)降低运维成本
系统可靠性高，运维有保障
单站集群是摩托罗拉TETRA系统的独特优势，摩托罗拉提供真正的单站集群功能而不是简单的回退模式（fall back）。因为某些TETRA系统采用的简单回退模式丧失了集群的优势，用户组被事先指定到固定时隙，不能充分利用空闲的信道资源，不同的用户组在同一个时隙通信，彼此也不具备通话的私密性，特别是无法实现主控制信道和话音信道的自动备份和切换，可靠性下降，一旦发生收发信机故障，部分用户丧失通信功能。详见下面的说明。
在任何操作模式下都支持紧急呼叫的优先级对于应急通信是至关重要的，紧急呼叫的优先级使得紧急呼叫及时呼通，能更好地处理灾难、减少风险、人员和财产损失。
降低运维成本
由于单站集群功能可以实现每个无线用户机可以完全按照其日后正常工作方式下的工作状况进行编组，并且所编程通话组的数量和通话组成员均不受影响，即使待日后系统（包括交换控制设备）扩建后，所有已经投入使用的无线用户机不需收回重新编程，即可在系统内正常使用。单站集群提供了比常规信道模式更好的灾难处理能力，帮助降低风险、人员和财产的损失，最终降低了灾难后的恢复费用。
功能概述
（1）系统容量集群系统可最大支持1500个用户、250个通话组、1个调度台（可选）。（2）组呼
单站集群支持组呼服务，从而使一个用户与当前已加入组并在该站点注册的其他用户进行组呼通信
（3）单呼
集群系统支持单呼服务，从而使一个用户可与另一用户进行一对一单呼通信，无论对方在哪一个逻辑通话组内
（4）紧急呼叫
专用紧急呼叫按键，基站优先支持紧急呼叫，在信道忙时将强拆一个信道供紧急呼叫使用，紧急呼叫具有“热麦克”功能。
（5）短信功能
任意带键盘和屏幕的移动台可收发短信息，此功能与公网手机收发短信类似。
（6）优先级（高级权限）
集群支持多种优先级。当基站没有空闲信道并且呼叫排队时，才体现优先级别，此时如有紧急呼叫将强行拆除正在进行的正常组呼，并占用此信道发起紧急呼叫。
（6）身份识别
一旦移动）在呼叫过程中发射，该呼叫方的ID将显示在接收此呼叫的其它移动台显示屏上，也能显示讲话方的别名。
（7）调度台（选配）
系统可连接一个调度台，调度台可实现如下主要功能：
组呼
单呼
通播
通话组合并
多个通话组监听
强拆强插
收发短信
环境监听
遥毙移动台
模拟系统互联互通 操作记录显示
监控录音
多奥全数字楼宇可视对讲系统方案 概述 多奥数字可视对讲系统设计采用计算机局域网联网方式，通过tcp/ip方式传送音、视频等信息。 组成
本系统组成主要是由：管理中心电脑、中心管理机、单元出入口的网络型可视门口机及各用户网络可视分机组成。可实现小区内的可视对讲、户户通话、多通道、留影留言、信息发布、报警等功能，如果小区局域网与Internet联网，还可以向用户提供可以自由进行的网络IP电话、VOIP等多种新颖功能；还可以扩展智能家居控制、远程视频监控（带摄像头的室内分机可扩展此功能）。 系统主要特点及功能介绍 系统采用TCP/IP联网方式 系统采用TCP/IP联网方式，通过小区局域网实现对讲功能，所有音视频和数据信号都通过数字压缩及传输，视频支持H.263，H.264等协议；音频支持H.711，H.723等协议。 系统构架不需要任何中间设备 系统设备只需要室内分机、门口机及管理中心，不需要任何隔离器、联网切换器等层间设备，系统结构简单方便； 安装方便、节省维护成本 系统采用国际标准网络接口，标准综合布线，亦可借用宽带网络，无须独立布线。户户对讲功能 用户室内机不仅可以和门口机、围墙机、管理机进行可视对讲，而且还可以和其他用户室内机进行户户对讲。 安防报警功能 室内分机集成了紧急报警功能，可接入8防区的如紧急按纽、火灾、煤气、门磁、窗磁等各种报警探头，可根据需要扩充至32个防区。 监视门口机功能
住户在室内机上拨通门口机后，可以通过门口机上摄像头监视单元门周围环境的动静。 二维码，指纹开锁及IC/ID/CPU刷卡开锁功能 单元门口主机内置强大的二维码或指纹识别模组，采用增强型指纹采集传感器；还配置刷卡开锁功能，可根据客户实际需要选择IC/ID/CPU刷卡模块。 可视对讲与开锁功能 门口机呼叫住户分机，住户分机可以看到门口机的访客图像；门口机呼叫管理管理机，在管理处可以看到门口机图像，住房分机或管理处通过按“开锁”键开启门口机电锁。 呼叫管理中心 住户可以在系统空闲的情况下按分机上的“管理处”按键呼叫门卫保安（或管理中心），呼通后住户可以与门卫保安（或管理中心）进行双向对讲。 信息服务功能 管理人员可能通过管理员机向各住户发布信息，可以采用单独发送方式也可群发或栋发方式。
数字楼宇无线对讲系统摩托罗拉方案
数字通信楼宇覆盖项目 设 计 方 案 北京斯玳德工程技术有限公司 -04-30 1.工程概况描述 无线通信作为商业重要的指挥通信手段，不但为商业的应急工况提供应急信息发布手段，而且在日常安保和物业工作中也是提高信息传递的重要手段。
根据以往经验，商业大楼结构牢固，且为金属框架或者钢筋混泥土，多层结构设计，建筑物屏蔽作用强。另外在这种强电磁环境，要求通信系统有很高的抗干扰能力，同时又不能对自动控制设备构成干扰，特别是在紧急情况下，通话相对集中，保证通话顺畅，是商业保障的重要环节，因此大楼需要能提供高密度，高话音质量及高可靠性的无线通信网络，实现物业安保各部门间的高度协调配合，提高沟通效率、简化工作流程、保障高效率的工作。 专业数字无线通信领域，国际上主要的通信标准有TETRA,DMR,P25等，DMR数字系统指挥调度功能强大、高安全稳定可靠性，及抗干扰能力强的特点，特别是在一定覆盖范围内用户容量大的情况下，无疑DMR系统是最适合用户使用，本系统是基于DMR标准的无线数字对讲通信系统。 1.1.需求分析 根据用户对覆盖系统建设的要求，我们认为系统应满足以下几点： 1、网络覆盖要求 1)系统为楼宇及在其所属范围内提供无线通信服务。 2)本工程新建系统为两个中继台（4信道）商业专用无线数字通信网，覆盖范围是整个办公区/商业区内部及室外巡视区域，要求实现同时4个通话组通话互不干扰，边沿通信概率大于90％，工作频段待定。
3)业务量 ●无线用户数：50台 ●通话组：4组 2、通信质量要求 （1）可接入率：室内的95%的时间可接入网络 （2）无线阻塞率：≤5% （3）呼叫建立时间：＜500ms （4）系统接通率≥95% （5）无线信道拥塞率：≤5% 1.2.系统设计依据 系统在设计中遵循以下标准： - 《工业企业通信设计规范》GBJ42-1981 - 《工业企业通信接地设计规范》GBJ79-1985 - 《通信管道工程施工及验收技术规范》GB55037- - 《综合布线系统工程设计规范》GB/T50311- - 《电子设备机柜通用技术条件》GB/T15395-1994 - 《本地通信线路工程设计规范》YD 5137- - GB/T 9410- 《移动通信天线通用技术规范》 - GB/T 15491- 《移动通信双工器电性能要求及测量方法》- GB/T 15842-1995 《移动通信设备安全要求和实验方法》- 《综合布线系统项目设计规范》 GB50311— - 《工业企业通信设计规范》 GBJ42-81
350兆数字集群通信系统 解决方案
目录 4.2.4调度台通讯 .....................................................................................................................
一、行业背景 数字集群公网是一种利用现代数字通信技术，公用频率、公用设施、共享覆盖、共享业务、分担费用，使每个部门在集群网络基础上建立功能性的虚拟专网，从而享受方便、可靠服务的数字集群组网方式。各地相继建设了数字集群政府共网，为应急联动部门提供了统一、安全、快速、高效的无线指挥调度系统，保障了各类大型活动和重大事件的指挥调度通信通畅。 350兆集群通信系统是以话音为主的无线指挥通信系统，是目前指挥调度、救灾抢险、交通管理、社会治安、重大保卫活动以及日常警务必不可少的重要无线通信手段。所以，为了促进警察业务的不断提高，增加相关部门对突发事故与应急保障的处理能力，建设350 MHz警用集群通信系统是非常有必要的。 二、建设目标 本方案根据有关部门的实际通信需求，在部门原有通信系统基础上，在适当地点选址，补建站点，组建一套安全可靠、稳定实用、操作便利、管理和维护方便并且具有良好的扩展性的覆盖所需范围的集群通信系统网络。网络能够提高通信容量和系统稳定性，适应当前公安业务发展的需求。 系统具有传统的单呼、组呼、群呼业务；能够对通话内容进行监听以及录音管理；具备后台操作管理模块，对系统进行远程的才做和维护；集成GIS组件，使指挥调度更加直观明了。 三、建设内容 350兆数字集群无线通信系统，解决大量干警语音通信的需要，解决跨部门跨区域通话的需要，解决用户大范围漫游使用的需要。系统主要分为终端子系统、基站子系统、交换子系统和操作维护子系统。 终端子系统相对应的设备有车载台，手持式终端，固定台，调度台。基站子系统相对应的设备有基站，直放站，基站控制器。交换子系统包括交换中心。维
海康威视半数字可视对讲系统 设 计 方 案 杭州海康威视数字技术股份有限公司 年月日 目录 第一章概述........................................................ 1.1系统概述..................................................... 1.2设计原则..................................................... 1.3设计依据..................................................... 第二章系统设计.................................................... 2.1设计思路....................................................... 2.2项目需求....................................................... 2.3系统架构....................................................... 2.4系统特点....................................................... 2.4.1系统结构................................................... 2.4.2系统容量................................................... 2.4.4组网....................................................... 2.4.5停电保护（选用）........................................... 2.4.6计算机管理.................................................

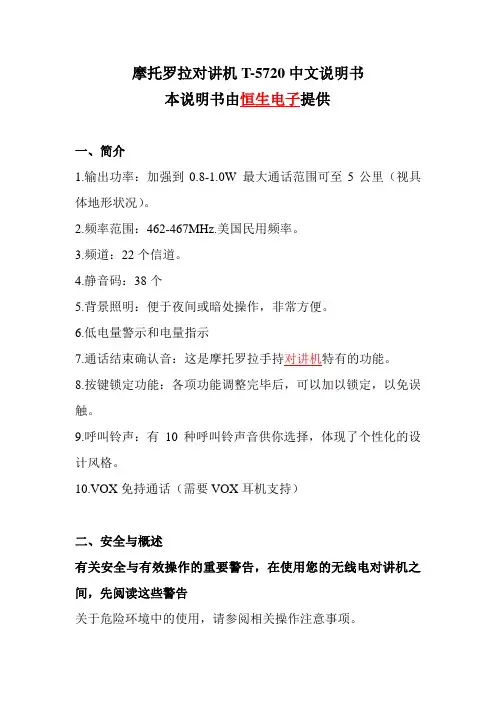

摩托罗拉对讲机T-5720中文说明书 本说明书由提供 一、简介 1.输出功率：加强到最大通话范围可至5公里（视具体地形状况）。 2.频率范围：462-467MHz.美国民用频率。 3.频道：22个信道。 4.静音码：38个 5.背景照明：便于夜间或暗处操作，非常方便。 6.低电量警示和电量指示 7.通话结束确认音：这是摩托罗拉手持特有的功能。 8.按键锁定功能：各项功能调整完毕后，可以加以锁定，以免误触。 9.呼叫铃声：有10种呼叫铃声音供你选择，体现了个性化的设计风格。 免持通话（需要VOX耳机支持） 二、安全与概述 有关安全与有效操作的重要警告，在使用您的无线电对讲机之间，先阅读这些警告 关于危险环境中的使用，请参阅相关操作注意事项。
