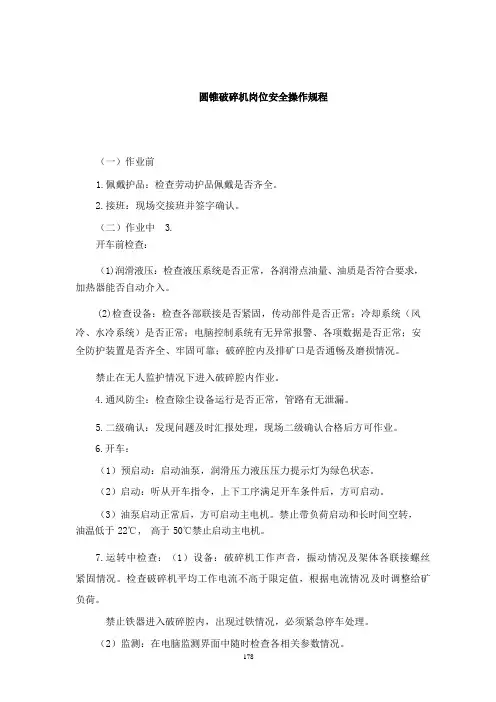

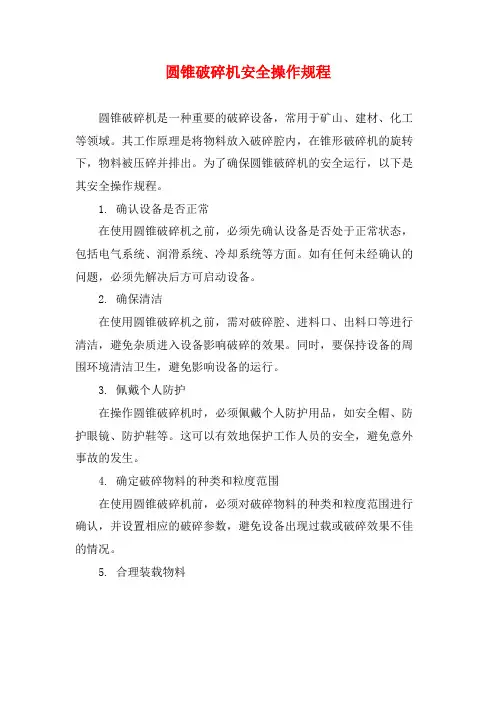

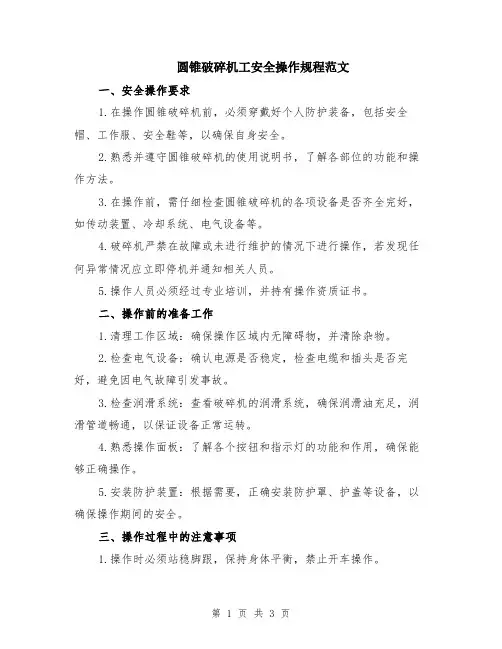

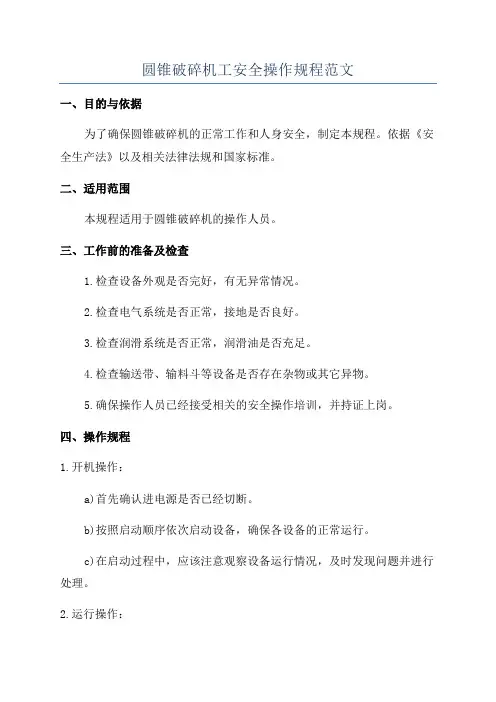

圆锥破碎机安全操作规程
1、破碎机的电气保护装置及其辅助设备的连锁系统应可靠。
2．给料沿破碎腔四周均匀分布，不允许将矿石直接给入破碎腔内，而且给的矿石不能高于轧臼壁的上水平面。
3．最大给矿块尺寸必须小于给矿石尺寸，否则将使产量降低和衬板发生不正常磨损，有时会卡在上部引起主轴上端折断等事故。4．不准负荷启动，应启动破碎机，再启动给料机。
5．停车时必须先停止给矿，让已进入破碎腔的全部矿石被破碎，并排出后方可停车。
6．经常通过不可破碎的物体或者不可破碎物体在破碎腔内停留时间较长，都将导致机器的主要零件损坏。因此用户必须采取措施，防止机器经常落入不可破碎的物体。如在运输皮带上安置金属探测器及悬挂磁铁吸除矿石中金属物。目前主轴断裂多由于破碎腔内落入大块金属物，弹簧失去作用使主轴载荷急增引起。
7．严禁在机器运转时对机器作任何调整清理或检修工作。
8．电气设备应可靠接地，地线应绝缘并安装在钢管内。
9．警告：正常生产时，应先打开润滑站满10min才可以开主机。10．关机时，主机关机以后，不能马上关稀油站，因为主机靠惯性要运转一段时间。所以，当主机完全停止以后才能关闭稀油站。11．检修设备时应先切断电源。
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 立轴式破碎机安全操作规程(新 编版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
立轴式破碎机安全操作规程(新编版) 1、设备运行前的检查 1.1机器运行前要仔细检查各运动部件有无损伤及螺钉有无松动，各部件连接应牢固可靠。 1.2仔细检查转子内有无异物，如有应及时取出。 1.3检查润滑泵站及油管、主机之间的连接是否牢靠，泵站润滑油料是否充足。 1.4检查电动机接线是否牢固正确，电压是否正常（380伏），是否缺相。 1.5检查所有电器连接，包括振动开关的操作情况； 1.6检查皮带轮的水平和皮带张力； 1.7检查上盖是否关紧，各部位螺栓是否牢固； 1.6皮带安装时，不能过松或过紧，以免烧坏轴承及电机。
2、设备运行时注意事项 破碎机在出厂前已进行8小时厂内运转，在生产现场第一次使用前，仍要进行空负荷运转，时间为4小时；负荷工作16小时后要检查调整皮带松紧,前36小时的工作电流只能是正常电流的一半。 2.1破碎机运转过程中应运行平稳，机体不得有剧烈振动，无异常噪声，否则应紧急停机检查。 2.2负荷试运转，入料粒径应严格按照各种机型的规格要求执行，给料均匀连续，直至给料量达到机器的电机电流的额定电流(即满负荷运行)为止，不能超负荷运转。 2.3负荷运转过程中，润滑泵站的温升不应超过50~60℃（不包括环境温度）或者包括环境温度最多不得超过95℃，否则停机检查。 2.4检查转子旋转方向是否正确，从上方观察必须为逆时针旋转，否则停机调整。 2.5生产线的开机顺序为： 排料皮带破碎机给料皮带 2.6生产线的停机顺序为：
破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业的破碎作业。常用的破碎机械有颚式破碎机、反击式破碎机、旋回破碎机、圆锥式破碎机、辊式破碎机、锤式破碎机和立轴冲击式破碎机等几种。 颚式破碎机 是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。 到二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机。 另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。有的颚式破碎机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。这两类采用液压传动装置的颚式破碎机，常统称为液压颚式破碎机。 旋回式破碎机 是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横粱中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。 旋回破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险；第二种是采用液压方式的液压旋回破碎机，其主轴座落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。超载时，主轴向下的压力增大，迫使柱塞下的液压油进入液压传动系统中的蓄能器，使破碎锥随之下降以增大排料口，排出随物料进入破碎腔的非破碎物(铁器、木块等)以实现保险。 圆锥式破碎机 的工作原理与旋回破碎机相同，但仅适用于中碎或细碎作业的破碎机械。中、细碎作业的排料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔的下部须设置一段平行区，同时，还须加快破碎锥的旋回速度，以便物料在平行区内受到一次以上的挤压。 中细碎作业的破碎比较粗碎作业的大，故其破碎后的松散体积就有较大的增加。为防止破碎腔可能因此引起阻塞，在不增大排料口以保证所需的排料粒度的前提下，必须通过增大破碎锥下部的直径来增大总的排料截面。 圆锥破碎机的排料口较小，混入给料中的非破碎物更易导致事故，且因中、细碎作业对排料粒度要求严格，听说立式冲击式破碎机。必须在衬板磨损后及时调整排料口，因而圆锥破碎机的保险和调整装置较之粗碎作业更为必要。 西蒙式弹簧保险圆锥破碎机超载时，锥形壳体迫使弹簧压缩而使其自身升高，以便增大排料口，排出非破碎物。排料口的调整靠调整套来进行，转动固装着壳体的调整套即可借助其外圆上的螺纹来带动壳体上升或下降，以改变排料口的大小。液压圆锥破碎机的保险和调整方式与液压旋回破碎机的相同。
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l 弹簧圆锥破碎机说明及参数 一、用途 弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。 二、技术性能 三、外形图
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l 四、机器的结构和组成 1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。 2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。 五、机器的试车 （一）空运转试验 1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。 2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。 3、空运转试验连续运转不得少于2小时。 4、空运转试验应符合下列要求： （1）破碎圆锥绕其中心线自转的转数不得超过15r/min. （2）锥齿轮不得有周期性的噪音。 （3）给油压力应在0.08-0.15Mpa范围内。 （4）回油温度不得超过50°。 （5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。 （二）负荷试验 1、空运转试验合格后，方可进行负荷试验。 2、负荷试验应连续进行24~48小时。 3、负荷试验开始进行先加入少量的矿石，然后逐渐增加到满载。 4、负荷试验应符合下列要求。 六、机器的维护 1、弹簧圆锥破碎机工作时，应注意的事项。 （1）矿石必须给在分配盘的中间，不准将矿石直接给如破碎腔内，否则将使机器过载和衬板磨损不均匀。正确的给矿条件：矿石被分配盘均匀的分散在破碎腔内。给的矿石不能高于扎臼壁的水平面。（2）最大给矿块尺寸不得等于给矿口尺寸，否则将使产量降低和衬板发生不正常磨损，有时会卡住上部引起主轴上端折断等事故。 （3）不准负荷启动，负荷启动定会造成事故。
1、圆锥破碎机工作原理 圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。中鑫圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。 2、圆锥式破碎机工作原理图 3、圆锥碎石机性能特点 1.破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济 2.零件选材与结构设计合理，使用寿命长 3.破碎产品的粒度均匀，减少了循环负荷 4.密封采用润滑脂密封，避免了给水及排水系统堵塞 4、圆锥破碎机技术参数：
型 号 破碎头 底部直 径(mm) 最大进 料料度 (mm) 出料调 整范围 (mm) 破碎产 量(t/h) 电机 功率 (KW) 偏心轴 转速 (r/min) 重量 (t) 外形尺寸(mm) PYB600 600 75 12-25 40 30 356 5 2234×1370×1675 PYD600 600 40 2-13 12-23 30 356 5.5 2234×1370×1675 PYB900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350 PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350 PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×2350 5、圆锥破碎机结构组成
塑料破碎机安全操作规 程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
塑料破碎机安全操作规程 一、操作前的准备： 1、经过培训的操作人员，在上机前应由主管人员进行技术安全交底后，才能正式操作机器。 2、仔细检查设备电源线是否有破损情况，接地装置是否良好，防止造成触电事故。 3、打开刀膛和碎料仓内，检查是否有残余塑料及其它异物，若有异物，应及时清理干净。 4、关闭碎料仓，拧紧固定螺丝。 二、操作程序及方法： 1、接通电源，启动设备，仔细视听设备运转是否有异响。 2、确认设备运转正常后，再投入需破碎的物料。 3、待刀膛内的物料破碎完全后，再投入新的物料。 4、一旦发生刀片卡死，必须立即关闭设备并切断电源，再进行处理。 5、破碎机出现故障，应及时报生产主管安排维修人员进行维修，不准带病运转，不准擅自维修机器。 6、只有当故障处理完成后，方可再次启动设备。 三、操作后的工作： 1、物料破碎完成后关闭开关，切断电源。 2、打开刀膛和碎料仓，将碎料仓里剩余的物料清理干净。 3、关闭碎料仓，拧紧固定螺丝。
4、将破碎好的塑料，分类装进编织袋或桶内，放置到车间指定位置。 5、破碎机操作人员在下班时必须将机器清理干净，机器周围清扫整理干净，确认电源已被切断方能离开。 6、多班连续作业时应向下一班交代机器的技术安全情况。 四、安全操作规程： 1、严禁破碎塑料时一次性放入太多造成卡死，烧坏电机。 2、设备运行时，严禁将手伸入破碎机内进行操作，以免造成伤害。 3、严禁将硬物之类的东西放入破碎机内造成刀片损坏。 4、设备上严禁放置水壶、剪刀、刀片等杂物，以防止异物落进进料口损坏设备。 5、在维修碎料及或更换碎料机刀片时，应切断电源，并在开机出挂上“机器维修，请勿合闸”的醒目标志。 6、定期对运转部位进行润滑保养
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 立轴式破碎机安全操作规程(标 准版)
立轴式破碎机安全操作规程(标准版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、设备运行前的检查 1.1机器运行前要仔细检查各运动部件有无损伤及螺钉有无松动，各部件连接应牢固可靠。 1.2仔细检查转子内有无异物，如有应及时取出。 1.3检查润滑泵站及油管、主机之间的连接是否牢靠，泵站润滑油料是否充足。 1.4检查电动机接线是否牢固正确，电压是否正常（380伏），是否缺相。 1.5检查所有电器连接，包括振动开关的操作情况； 1.6检查皮带轮的水平和皮带张力； 1.7检查上盖是否关紧，各部位螺栓是否牢固； 1.6皮带安装时，不能过松或过紧，以免烧坏轴承及电机。 2、设备运行时注意事项 破碎机在出厂前已进行8小时厂内运转，在生产现场第一次使用
前，仍要进行空负荷运转，时间为4小时；负荷工作16小时后要检查调整皮带松紧,前36小时的工作电流只能是正常电流的一半。 2.1破碎机运转过程中应运行平稳，机体不得有剧烈振动，无异常噪声，否则应紧急停机检查。 2.2负荷试运转，入料粒径应严格按照各种机型的规格要求执行，给料均匀连续，直至给料量达到机器的电机电流的额定电流(即满负荷运行)为止，不能超负荷运转。 2.3负荷运转过程中，润滑泵站的温升不应超过50~60℃（不包括环境温度）或者包括环境温度最多不得超过95℃，否则停机检查。 2.4检查转子旋转方向是否正确，从上方观察必须为逆时针旋转，否则停机调整。 2.5生产线的开机顺序为： 排料皮带破碎机给料皮带 2.6生产线的停机顺序为： 给料皮带破碎机排料皮带 2.7破碎机的生产量大，故应当有相应的排料空间，否则由于排料皮带的故障将引起物料堆积在破碎腔将转子抱死、烧坏电机。 2.8严禁在开机过程中打开上盖，以免伤人、损机。
1 绪论 引言 随着社会的进步，原材料消耗不断增加，导致富矿资源日益枯竭，矿石品位日趋贫化。以我国冶金矿山为例，铁矿石平均品位31%、锰矿石品位22%。绝大多数的原矿需要破碎和选矿处理后才能成为炉料。破磨作业是选矿的龙头，也是能耗、钢耗的大户。因此，节能、降耗是破磨设备研究的主题，“多碎少磨”是节能、降耗的重要措施，其关键问题是降低破碎产品的最终粒度。圆锥破碎机的生产效率高，排料粒度小而均匀，可将矿岩从350mm破碎到10mm以下的不同级别颗粒，可以满足入磨粒度的需要，成为金属矿山选矿厂的主要破碎设备。 破碎机的发展与人类社会的进步和科学技术的水平密切相关。随着科学技术的发展，各学科间相互渗透，各行业间相互交流，广泛使用新结构、新材料、新工艺，目前破碎机正向着大型、高效、可靠、节能、降耗和自动化方向发展。 历史发展 圆锥破碎机诞生于20世纪初叶。弹簧式圆锥破碎机是由美国密尔沃基城西蒙斯（Symons）兄弟二人研制的，故称之为西蒙斯圆锥破碎机。其结构为主轴插入偏心套，用偏心套驱动动锥衬板，从而使矿岩在破碎腔内不断地遭到挤压和弯曲而破碎。破碎效果差，振动大，弹簧易损坏。用大型螺旋套调整排矿口大小，调整困难，过载保护用弹簧组，可靠性差。多年来，虽然不断改进，结果日趋完善，但其工作原理和基本构造变化不大。 20世纪40年代末，美国Allis Chalmers公司首先推出底部单缸液压圆锥破碎机，是在旋回式破碎机基础上发展起来的陡锥破碎机。该机采用液压技术，实现了液压调整排矿口和过载保护，简化了破碎机结构，减轻了重量，提高了使用性能。 20世纪50-60年代，法国Dragon公司的子公司Babbitless公司和日本神户制钢有限公司等推出上部单缸、周边单缸液压圆锥破碎机。 20世纪70-80年代，美国Allis Chalmers公司在底部单缸液压圆锥破碎机的基础上推出高能液压圆锥破碎机；Nordberg公司推出旋盘式圆锥破碎机，适用于中硬物料的破碎，其给料粒度小，偏心距小，破碎力不大。之后，相继又推出超重型短头圆锥破碎
破碎机安全操作规程 1、范围 本规程分析了破碎机在操作过程中的危险因素，规定了安全操作要领及应急措施等技术要求。 2、危险因素分析 2.1设备没有接地线或接地不牢靠，在操作中易引发触电事故。 3、安全技术操作规程 3.1本机操作人员必须经过安全技术培训，熟悉和掌握本机的性能、结构和技术规范，认真阅读操作手册，考试合格后才允许上岗作业，否则不得擅自独立操作。 3.2 开机前的准备 1、对所属机电设备的完好情况进行全面检查。 2、检查各部位的润滑情况。 3、检查破碎仓有无存矿，严禁带料开机。 3.3 开机 1、发出启动信号和音响 2、按生产流程反方向依次启动，即圆筒筛—皮带机—破碎机。 3、运转中经常检查机电设备的响声，温度及联接部位的紧固情况。 4、检查皮带的运转情况，防上磨擦、跑边及托辊脱落等。 5、检查圆筒筛的排料情况。 6、做好设备运转记录。 7、加料时，要防止金属异物混入，做到预先检查，仔细选料，均匀送料。 8、工作中，若发现有大块的矿石搁在料口应停车，用工具及时取出，禁止用手直接拿出或用铁棒、木棒扒料。 3.4 停机 1、按生产流程顺序依次停机。（事故停机例外） 2、停产时停机须将料全部走完并切断电源。 3.5 安全注意事项： 1、运转时应经常检查机电设备情况，发现问题及时停机处理。 2、运转时，严禁进行任何调整，清理和维护。 3、运转时，严禁用手直接在进料品和破碎腔内搬动或挪移矿石。 4、禁止在皮带上行走。 5、防止料仓过满使圆筛过载运转而损坏设备。 6、需要调整行程挡板(块)或物料堵塞需要清理，应在电源闸刀处断电后挂警示牌，或者开关上锁，防止他人误合闸。然后，再进行工作。 4、应急措施 4.1机器运转过程中如发生异常情况，操作人员应立即通知班长，联系设备科相关人员
圆锥破碎机工作原理及操作方法今天讨论破碎机里面圆锥式破碎机，圆锥式破碎机是破碎机：鄂式破碎机（鄂破）、反击式破碎机（反击破）、复合式破碎机（复合破）、对辊式破碎机（双辊破，对辊破）等中的一种。 在总结正确操作方法前，大家一起来了解一下圆锥式破碎机（圆锥破）的主要特点：（1）液压系统，该机具有用液压系统来调整破碎机排矿口的大小，液压系统可有效地保证设备的安全运转。在破碎腔中有异物时，液压系统可使动锥体自动下退，当异物排出后，该系统使下退的动锥体自动复位。重新保持原来的排矿口位置继续工作。 （2）破碎腔型，破碎腔型是指动锥与固定锥之问形成的几何空间。破碎腔的形状对整机的性能影响很大。破碎机腔型是破碎的主要技术指标。该机从粗碎到细碎设计了四种规格的腔型，它有六种可能的组合，这意味着它能最好地适用于用户特殊要求。 （3）密封可靠：采用T型U型式防尘密封装置，取代了以往使用的水式密封，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠. （4）更换方便：以往破碎机更换破碎壁非常慢,圆锥式破碎机新结构更换破碎壁非常快。因为上破碎壁上装有卡梢，用螺栓顶起就把破碎壁固定.下破碎壁固定是用液压螺母紧固.上、下破碎壁背面不需要加任何填充材料，所以更换快速方面，减少了工人劳动强度。 液压圆锥破碎机分为单缸与多缸等型式。 圆锥破碎机有四种腔型。即特粗型、粗型、中型、细型。圆锥破碎机分标准型，短头型：粗碎用圆锥（旋回）破碎机； 标准型用于中碎的叫标准圆锥破碎机；短头型一般用于细碎机叫短头圆锥破碎机；居
于上述两者之间的叫中型圆锥破碎机。 中碎和细碎机的结构基本相同，只是标准型的给矿口大，平行区短；短头型给矿口小，平行区短；中行则居中。 选用的原则是看入料粒度及排料粒大小决定，入料度大，产品粒度粗，选特粗型或粗型，反之则用中型和细型。在计算入料粒度时，是用开边最大进料口尺寸乘以0.85作为选择入料的尺寸依据，而产品的平均尺寸是最大入料除以破碎比。破碎机标准型多用于开路循环，短头型则多闭路循环。 注意：区别是破碎腔的断面形状不同，因此，给矿粒度和排矿粒度也不同。 在选择衬板时，用户一般必须考虑三个因素：产量，功耗，衬板的耐磨性 一般应按下列原则进行：最大给料尺寸；粒度的变化， 料粒度的分布；物料的硬度；物料的耐磨性。 衬板越长功耗越高，硬物料选短衬板，软物料选长衬板，在物料的分布上，细物料选短衬板，粗物料选长衬板。进料粒度的分布上，一般来说，小于闭口边排料口的物料不能超过10%，如果超过10%，则功耗上升，产品粒度则变成片状。粘性物料的含水份量的增加都能影响物料的通过量，就物料的水份来说，一般不超过5%。在功率的使用上：标准圆锥破碎机应达到75%~80%，短头圆锥破碎机应达到80%~85%。 一、作用与工作原理 1、可动圆锥与不动锥体之间的工作面来进行破矿的。 2、圆锥破碎机工作时，电动机通过水平轴和一对伞形
弹簧圆锥破碎机使用说明参考事 项 弹簧圆锥破碎机使用说明参考，包括结构、试车、维护、 故障等
目录?一、用途 ?二、结构和组成 ?三、试车 ?1、空运转试验 ?2、负荷试验 ?四、维护 ?五、操作规程 ?六、故障、原因及消除方法?七、附属工具 ?八、易损件
一、用途?弹簧圆锥破碎机广泛 应用在冶金工业、建 筑工业、化学工业及 矽酸盐厂业中。适用 于破碎中等以上硬度 的各种矿石和岩石， 如：铁矿石、铜矿石、 石灰石、石英、花岗 岩、砂岩等。
二、结构和组成 ?1、特沃重工弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。?2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
?一、空运转试验 ?1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。 ?2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。可参考https://www.doczj.com/doc/385105825.html,/product/yzpsj.html ?3、空运转试验连续运转不得少于2小时。 ?4、空运转试验应符合下列要求： ?（1）破碎圆锥绕其中心线自转的转数不得超过15r/min. ?（2）锥齿轮不得有周期性的噪音。 ?（3）给油压力应在0.08-0.15Mpa范围内。 ?（4）回油温度不得超过50°。 ?（5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 ?5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 ?6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。
破碎机安全操作规程 l、作业前必须佩戴好安全帽, 穿好工作服、工作鞋等劳动防护用品。 2、开机前, 对设备所有固件、运转件及联接件应作全面、仔细检查, 验明全系统已具备安全生产条件后, 方可发出警报, 按操作程序进行开机。 3、在设备运转中, 要经常检查设备运转状况, 监听机内有无异常声音, 如有异状应停机作检查处理。 4、设备运转过程中, 应密切注视卸料口有无异物, 特别是超标准大块石料、金属件( 如铲牙、钻头、钻杆、履带板) 等卸落, 如发现立即停止喂料, 及时处理。 5、进入破碎机内检查或处理问题时, 必须待破碎机完全停止后, 通知电工停电, 挂好”检修严禁合闸”安全警示牌; 确认己完全切断电源后, 检修人在现场将设备的紧停开关断开, 然后才可进人破碎机内, 同时必须有专人在破碎机口外作安全监护。 6、皮带运转时, 禁止触摸皮带及其它转动部件, 禁止从皮带上面跨过( 可从人行过梯上经过) , 发现有杂物需拣出, 应停机捡出, 不得在运转过程中处理。 7、破碎机内严禁进行爆破。 8、对设备的各紧固螺栓应经常检查。设备转动部位( 如飞轮、联轴
节、皮带轮等) 的防护罩不得随便拆除; 若检修需拆除的, 检修完毕一定要恢复原状。 装载机安全操作规程 一、装载机司机的一般安全技术要求, 参照一般土石方机械的一般技术要求的有关规定执行。 二、装载机工作前, 应作的准备工作, 参照挖掘机的有关规定执行。 三、装载机在工作中应注意以下安全事项: 1、刹车、喇叭、方向机应齐全、灵敏, 在行驶中要遵循: ”交通规则”。若需频繁在公路上行驶, 司机须持有”机动车驾驶证”。 2、装载机在配合自卸汽车工作时, 装载时自卸汽车不要在铲斗下经过。 3、装载机在满斗行驶时, 铲斗不应提升过高, 一般距地面0.5米前后为宜。 4、装载机行驶时应避免不适当的高速和急转弯。 5、当装载机遇到阻力增大, 轮胎( 或履带) 打滑和发目的转速降低等现象时, 应停止铲装, 切不可强行操作。 6、在下坡时, 严禁装载机脱档滑行。 7、装载机在作业时斗臂下禁止有人站立或经过。
操作规程编号：YTO-FS-PD913 破碎机安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
破碎机安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 、开机前的准备 1、对所属机电设备的完好情况进行全面检查。 2、检查各部位的润滑情况。 3、检查破碎仓有无存矿，严禁带料开机。 二、开机 1、发出启动信号和音响 2、按生产流程反方向依次启动，即圆筒筛—皮带机—破碎机。 3、运转中经常检查机电设备的响声，温度及联接部位的紧固情况。 4、检查皮带的运转情况，防上磨擦、跑边及托辊脱落等。 5、检查圆筒筛的排料情况。 6、做好设备运转记录。 三、停机 1、按生产流程顺序依次停机。（事故停机例外） 2、停产时停机须将料全部走完并切断电源。
四、安全注意事项： 1、运转时应经常检查机电设备情况，发现问题及时停机处理。 2、运转时，严禁进行任何调整，清理和维护。 3、运转时，严禁用手直接在进料品和破碎腔内搬动或挪移矿石。 4、禁止在皮带上行走。 5、防止料仓过满使圆筛过载运转而损坏设备。 该位置可输入公司/组织对应的名字地址 The Name Of The Organization Can Be Entered In This Location
课程设计 GP200圆锥破碎机 结构参数和性能参数选择及计算 学院: 专业： 学生姓名： 学号 指导教师：
结构参数选择与计算 1.1 分矿盘与接矿漏斗 矿石从晃动的分矿盘落下时，不允许矿石直接落入给矿口中，而使其落到接矿漏斗上。分矿盘的高度，从它的顶面到动锥球面中心的距离，一般为400?600mm 。 对于中碎机，分矿盘与定锥形成的空间不应影响矿石进入给矿口，更不能产生大块矿石楔在此空间的现象 接矿漏口的锥角应按K 述要求确定；应使落到接矿漏斗 斜面上的矿石，能沿斜面顺利地滑到动锥上部的衬板上，其 下滑的速度足够使其越过张开的给矿口，然后调转方向缓慢 地滑向给矿口 1. 2给矿口与排矿口宽度 圆锥破碎机给矿M 的宽度B ，用动锥接近定锥时，两锥体 的上端距离表示。排矿口宽度b 用动锥靠近定锥时，两锥体的下端的距离表示。B 和b 的选择给矿和排矿粒度有关，一般情况下，B=（1.2?1.25）Dmax 给矿粒度Dmax 根据选矿流程 决定。 取B=220mm 排矿口宽度b 取决于所要求的产品粒度。对于每一种破 碎机，b 值都冇-定范围，以供破碎各种硬度矿石的需要。对 于不同硬度的矿石，其排矿的过大颗粒系数K= dmax/b(dmax 是产品的最大颗粒）不同。对中碎机来说，破碎硬矿石K=2.8?3.0、中硬矿石尺=2?2.2、软矿石K=1.6□因此设计与使用中碎机时，决定排矿口宽度，就必须考虑产品中过 大颗粒对细碎机给矿粒度的影响，这主要是中碎机一般不设检杳筛分。由于细碎机一般都有检査筛分，它的排矿口宽度 平常就等于所要求的产品粒度，而不必考虑产品的过大颗粒影响。 1.3 啮角 动锥与定锥衬板之间的夹角称为啮角，并用0α表示。它 的作用是保证破碎腔两衬板有效地咬住矿石，不许向上滑动。 给矿口处啮角，必须小于矿石与定锥衬板以及矿石与动锥衬板的摩擦角之和（下图） 啮角可按下式计算：)(0010γααα±-= 式中，“+”号用于计算开口边啮角；“－”号用于计算闭口边啮角。 啮角过太，矿石将在破碎腔内打滑，降低生产能力，增加衬板磨损和电能消耗；啮角过小，则破碎腔过长，增加破碎机的高度。通常啮角为21°≤ 0α ≤23°，max 0α =26°。
最新整理立轴式破碎机安全操作规程 1、设备运行前的检查 1.1机器运行前要仔细检查各运动部件有无损伤及螺钉有无松动，各部件连接应牢固可靠。 1.2仔细检查转子内有无异物，如有应及时取出。 1.3检查润滑泵站及油管、主机之间的连接是否牢靠，泵站润滑油料是否充足。 1.4检查电动机接线是否牢固正确，电压是否正常（380伏），是否缺相。 1.5检查所有电器连接，包括振动开关的操作情况； 1.6检查皮带轮的水平和皮带张力； 1.7检查上盖是否关紧，各部位螺栓是否牢固； 1.6皮带安装时，不能过松或过紧，以免烧坏轴承及电机。 2、设备运行时注意事项 破碎机在出厂前已进行8小时厂内运转，在生产现场第一次使用前，仍要进行空负荷运转，时间为4小时；负荷工作16小时后要检查调整皮带松紧,前36小时的工作电流只能是正常电流的一半。 2.1破碎机运转过程中应运行平稳，机体不得有剧烈振动，无异常噪声，否则应紧急停机检查。 2.2负荷试运转，入料粒径应严格按照各种机型的规格要求执行，给料均匀连续，直至给料量达到机器的电机电流的额定电流(即满负荷运行)为止，不能超负荷运转。 2.3负荷运转过程中，润滑泵站的温升不应超过50~60℃（不包括环境温度）或者包括环境温度最多不得超过95℃，否则停机检查。
2.4检查转子旋转方向是否正确，从上方观察必须为逆时针旋转，否则停机调整。 2.5生产线的开机顺序为： 排料皮带破碎机给料皮带 2.6生产线的停机顺序为： 给料皮带破碎机排料皮带 2.7破碎机的生产量大，故应当有相应的排料空间，否则于排料皮带的故障将引起物料堆积在破碎腔将转子抱死、烧坏电机。 2.8严禁在开机过程中打开上盖，以免伤人、损机。 2.9严格按规定粒径进料，以免转子过度磨损、或产生动不平衡冲击或堵导流道，后分料不均，振动过大而停机。 2.10在使用过程中，有2个紧急停车装置可以使用（一个在控制柜上、一个在操作平台上），如发现异常或剧烈振动、异常噪音或排料皮带故障，应立即停机检查。 2.11运转时，机旁及平台上不允许有人员驻留。需上机修理、检查，应停机后进行。
国产弹簧式圆锥破碎机的组成机构及工作原理 时间:2011-09-16 14:13 作者:布衣点击:次 弹簧式中细碎碎圆锥破碎机的构造和工作原理如图1-1所示，破碎机马达1的动力由传动轴2、伞齿轮(圆锥齿轮)3带动偏心轴套4而旋转。主轴5自由地插在偏心轴套的锥形孔里，动锥6固装在主轴上并支持在球面轴承8上。随着偏心轴套的旋转，动锥6的中心线OO1以O为顶点绕破碎机中心线OO2作锥面运动。这样，当动锥中心线OO1转到图示位置时，动锥靠近定锥了，则矿石处于被挤压和破碎过程，而动锥另一面离开定锥，此时被挤碎了的矿石靠自重从两锥体底部排出。
圆锥破碎机的工作原理是随动锥转动连续地进行破碎矿石，所以它比颚式破碎机生产率高而工作又比较平稳。根据破碎腔型式不同，圆锥班碎机可分为三种，即：标准型(中碎用)、中间型(中细碎用)和短头型(细碎用)，如图1-2所示。我国制造的中细碎圆锥破碎机用汉语拼音字母和动锥的底部直径表示型号，如PYB2200、PYZ2200~PYD2200，其中P——破碎机、Y——圆锥、B——标准型、Z——中间型、D——短头型、2200——动锥底部直径(毫米)。 图1-3所示的中细碎圆锥破碎机由下列主要部分组成：机架部分6；传动轴部分5；偏心轴套部分4；球面轴承部分3；动锥部分2；调整环部分1。图1-3中的机架6(见图1-4中的图号1)是整个破碎机的主体，所有部分都装在机架上，它被四个地脚螺栓固定在基础上。机架中心套筒2和传动轴套筒3与机架之间靠筋板相连接，中心套筒里压入直衬套(也叫直铜套)。直衬套原来用青铜材料制作，由于尼龙轴承有许多优点，所以，目前很多厂矿已改用尼龙直衬套代替直铜套，使用效果很好。但今后使用尼龙轴承是发展方向。为了防止直衬套上串，在直衬套的上口开两个缺口，装一压板将其压住。传动部分装在机架传动轴套内，它的前端小伞齿轮和偏心轴套上的大伞齿轮相啮合。其另一端借联轴节与电动机相连接。以前防止传动轴轴向串动是用两个顶丝将挡油圈固定在轴上的。由于它很不可靠，现在已改用两个锥套代替顶丝，使用效果比较好。 ·圆锥破碎机传动轴的轴承，有滚动轴承也有滑动轴承。采用滚动轴承的破碎机，有时由于滚动轴承承受很大的冲击力而遭损坏，不得不停工修理而影响生产。而采用滑动轴承的圆锥破碎机，若传动轴和轴承制造质量合格和装配与润滑合理，其工作稳定可靠，使用效果良好，寿命也较长。特别是选矿厂可以自制配件，便于维修。偏心轴套部分是由铸铁的偏心轴套5、大伞齿轮6和锥衬套7组成。锥衬套原来用青铜或用巴比合金制作，现在有用尼龙锥衬套的。锥衬套压装在偏心轴套的锥形孔里并在其上部缺口处铸锌加固。
碎石机安全操作规程 在公路工程施工中碎石机使用的比较多，而碎石机在使用过程中存在不少安全隐患。为了加强碎石机的安全管理，达到安全生产，文明施工的目的，结合实际情况，制定本规范。望全体工作人员严格遵守。 1、非本机专业操作人员，不得在控制台从事本机操作。 2、禁止操作人员酒后作业。 3、设备运行前应进行全面检查，各部装置应完好无缺，螺栓应无松 动现象，漏电保护装置应灵敏有效，电气设备接地应良好，输送 皮带、碎石机内应无石块卡塞。 4、碎石机启动后，应空转5分钟。检查各部分运转情况。运转正常 后方可带负荷进行作业。 5、作业时控制室操作人员不得擅自离岗，无关人员不得进入控制 室。 6、运转中应设人员巡视，发现故障时应及时通知控制室操作人员停 机处理。 7、作业时控制室操作人员应集中精神，注意观察各仪表、输料皮带 机、筛料系统，发现异常情况应立即停止相应的设备，遇紧急情 况应立即停止运转机械并切断电源，向有关人员报告。 8、作业时，进料要均匀，不得过大，严防金属块等混入。碎石机的 转动部分应安装防护罩，进料口平台应设围栏，出料口上方应设 挡板，以防石料弹出伤人。 9、碎石机运转时，不得从上方向碎石机口内窥视。 10、若石料卡住进口，应用铁钩翻动，严禁用手搬动。
11、当机械突然停止时，首先切断电源查明原因，待故障排除后方可 开机。 12、中途因故障停机，必须待碎石机腔内石料全部排尽后，方可按顺 序开机。 13、碎石机停止时，必须料完后空机停止。（故障停机除外） 14、人员清理、维修，必须切断电源，并派专人监护。 15、碎石场工作环境差，又是人机交叉作业。因此安全隐患也比较多。 在作业时装载机操作人员，必须提高警惕，注意同场作业人员的安全。作业人员尽量避免进入装载机作业时的来往场所，无法避免时，应时时注意装载机的动向，避免危及自身安全。 16、碎石机的电气作业应由专业电工进行，其他非职业人员不得进行 电气作业。 17、输料皮带走偏，必须用调节螺栓调整，严禁用棍子撬动。 18、作业人员在工作时，必须穿紧身工作服。 19、场内作业人员必须佩戴安全帽，应穿戴相应的劳动防护用品。 20、如进行多班作业，交接班时，必须交清当班情况，并作好记录。 21、碎石机设备必须进行日常保养和定期综合保养。润滑油的加注必 须按使用说明书按时、按量、按位置加注。 22、作好碎石机运行记录。
碎石机安全操作规程文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
碎石机安全操作规程 在公路工程施工中碎石机使用的比较多，而碎石机在使用过程中存在不少安全隐患。为了加强碎石机的安全管理，达到安全生产，文明施工的目的，结合实际情况，制定本规范。望全体工作人员严格遵守。 1、非本机专业操作人员，不得在控制台从事本机操作。 2、禁止操作人员酒后作业。 3、设备运行前应进行全面检查，各部装置应完好无缺，螺栓应无松动 现象，漏电保护装置应灵敏有效，电气设备接地应良好，输送皮 带、碎石机内应无石块卡塞。 4、碎石机启动后，应空转5分钟。检查各部分运转情况。运转正常后 方可带负荷进行作业。 5、作业时控制室操作人员不得擅自离岗，无关人员不得进入控制室。 6、运转中应设人员巡视，发现故障时应及时通知控制室操作人员停机 处理。 7、作业时控制室操作人员应集中精神，注意观察各仪表、输料皮带 机、筛料系统，发现异常情况应立即停止相应的设备，遇紧急情况 应立即停止运转机械并切断电源，向有关人员报告。 8、作业时，进料要均匀，不得过大，严防金属块等混入。碎石机的转 动部分应安装防护罩，进料口平台应设围栏，出料口上方应设挡 板，以防石料弹出伤人。 9、碎石机运转时，不得从上方向碎石机口内窥视。 10、若石料卡住进口，应用铁钩翻动，严禁用手搬动。
11、当机械突然停止时，首先切断电源查明原因，待故障排除后方可开 机。 12、中途因故障停机，必须待碎石机腔内石料全部排尽后，方可按顺序 开机。 13、碎石机停止时，必须料完后空机停止。（故障停机除外） 14、人员清理、维修，必须切断电源，并派专人监护。 15、碎石场工作环境差，又是人机交叉作业。因此安全隐患也比较多。 在作业时装载机操作人员，必须提高警惕，注意同场作业人员的安全。作业人员尽量避免进入装载机作业时的来往场所，无法避免 时，应时时注意装载机的动向，避免危及自身安全。 16、碎石机的电气作业应由专业电工进行，其他非职业人员不得进行电 气作业。 17、输料皮带走偏，必须用调节螺栓调整，严禁用棍子撬动。 18、作业人员在工作时，必须穿紧身工作服。 19、场内作业人员必须佩戴安全帽，应穿戴相应的劳动防护用品。 20、如进行多班作业，交接班时，必须交清当班情况，并作好记录。 21、碎石机设备必须进行日常保养和定期综合保养。润滑油的加注必须 按使用说明书按时、按量、按位置加注。 22、作好碎石机运行记录。
CZS圆锥破碎机使用参考说明 书 CZS圆锥破碎机使用说明、注意事项、维修保养等
目录1?第一张概述 ?一、应用范围 ?二、主要结构及工作原理 ?三、外形尺寸及安装基础 ?第二章主机的安装 ?一、安装的一般要求 ?二、机架的安装 ?三、传动轴的安装 ?四、空偏心轴的安装 ?五、碗形轴架的安装 ?六、润滑装置的安装 ?七、液压系统 ?八、破碎圆锥部的安装 ?九、调整装置、调整套、弹簧的安装 ?十、带传动部分 ?第三章主机的操作 ?一、圆锥破碎机启动前的准备工作 ?二、空转试验 ?三、负荷试验 ?四、排矿口的调节 ?五、确定衬板磨损量
目录2?第四章圆锥破碎机的维护 ?一、圆锥破碎机工作时注意事项 ?二、圆锥破碎机的产量 ?三、轧臼壁的更换 ?四、圆锥破碎壁的更换 ?五、齿轮啮合 ?六、碗形轴承和密封装置 ?七、机架衬套 ?八、主轴衬套 ?九、弹簧 ?第五章故障排除 ?一、破碎机过热 ?二、破碎机甩油 ?三、破碎能力下降 ?四、破碎机闷车 ?五、传动轴运转不灵活或断裂 ?六、调整套卡死 ?七、破碎壁和轧臼壁松动 ?八、传动轴架的皮带端漏油 ?九、破碎机振动过大 ?十、支撑套倾斜 ?十一、调整套松动 ?十二、主轴断裂 ?十三、躯体自转速度过高 ?第六章检修
?一、应用范围 ?圆锥破碎机可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、砂岩、鹅卵石等。
?二、主要结构及工作原理 ?圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。 ?圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。 经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
锤式破碎机安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
锤式破碎机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、作业时必须穿戴好劳动保护用品，严禁酒后上班。 2、进入机仓检查或维修必须切断电源，挂上警示牌并 与中控联系。 3、检修或检查时必须使用36V以下照明。 4、破碎机必须空负荷起动，起动破碎机前，应先起动 破碎机下面的输送设备，当转子达到正常转速后，再喂 料，停车顺序相反，当所有物料排出破碎腔后才能关掉转 子电机。 5、必须经常监视机器运转情况，如听任何不正常声 音，应立即停机检查，查明原因并处理完故障后，方可重 新起动。 6、正常运转中，应特别注意电机和转子的温度变化，
保证充足的油润滑、水冷却，超过规定值立即停机检查。 7、运行时，不准打开观察孔，以防物料飞出伤人。 8、注意进料、出料粒度，控制均匀喂料。 9、每周应检查一次转子卡箍螺栓的松紧情况。 10、每天开机前应检查衬板螺丝是否松动并紧固。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
