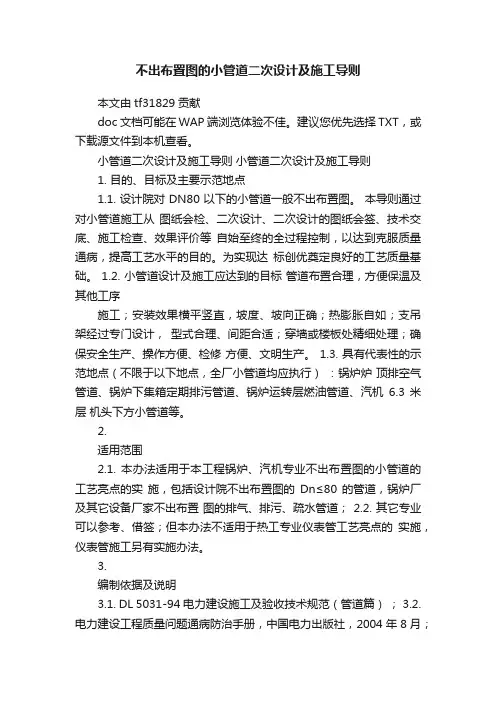

小管道二次设计及施工导则 小管道二次设计及施工导则
１． 目的、目标及主要示范地点
１．１． 设计院对 ＤＮ８０ 以下的小管道一般不出布置图。 本导则通过对小管道施工从 图纸会检、二次设计、二次设计的图纸会签、技术交底、施工检查、效果评价等 自始至终的全过程控制，以达到克服质量通病，提高工艺水平的目的。为实现达 标创优奠定良好的工艺质量基础。 １．２． 小管道设计及施工应达到的目标 管道布置合理，方便保温及其他工序
施工；安装效果横平竖直，坡度、坡向正确；热膨胀自如；支吊架经过专门设计， 型式合理、间距合适；穿墙或楼板处精细处理；确保安全生产、操作方便、检修 方便、文明生产。 １．３． 具有代表性的示范地点（不限于以下地点，全厂小管道均应执行） ：锅炉炉 顶排空气管道、锅炉下集箱定期排污管道、锅炉运转层燃油管道、汽机 ６．３ 米层 机头下方小管道等。
２．
适用范围
２．１． 本办法适用于本工程锅炉、汽机专业不出布置图的小管道的工艺亮点的实 施，包括设计院不出布置图的 Ｄｎ≤８０ 的管道，锅炉厂及其它设备厂家不出布置 图的排气、排污、疏水管道； ２．２． 其它专业可以参考、借签；但本办法不适用于热工专业仪表管工艺亮点的 实施，仪表管施工另有实施办法。
３．
编制依据及说明
３．１． ＤＬ ５０３１－９４ 电力建设施工及验收技术规范（管道篇） ； ３．２． 电力建设工程质量问题通病防治手册，中国电力出版社，２００４ 年 ８ 月； ３．３． 电力工程达标投产管理办法（２００６ 年版） ； ３．４． 以往工程施工经验； ３．５． 小管道的设计及施工，除遵守本办法外，还应遵守 ３．１ 条的要求。
４．
职责
４．１． 班组技术员负责及时图纸会检，对不出布置图的小管道进行二次设计（要 求采用 ＣＡＤ 手段） ；在小管道施工前要针对小管道的施工专门进行技术交底 ； 施工过程中对施工人员的执行情况进行检查； ４．２． 班长负责督促技术员在小管道施工前完成二次设计，禁止在二次设计被批 准、施工人员接受小管道施工交底前安排工作； ４．３． 工地专责负责对小管道的二次设计进行审核并送相关专业会签；负责施工 过程中对执行情况进行监督；工地主任负责监督整个程序的落实； ４．４． 工程管理部负责对二次设计进行批准；质量管理部进行会审确认。 ４．５． 会签的相关专业应充分考虑本专业工序实施的可行性； ４．６． 工地二级质检员、质量管理部专工负责对小管道施工质量的验收；
５．
程序 班组技术员在进行图纸会检时，应根据小管道的起止点核算
５．１． 图纸会检
材料的数量是否足够，包括支吊架材料。但有些支吊架材料是包含在定额内的计 价材料，如不清楚可查定额或咨询经营管理部。另外，有时某些设备自带了部分 阀门，而设计分界线外由设计院设计的阀门与设备所带阀门不一致时，可能不够 美观、协调，可通过监理商讨设计变更的可能性。 ５．２． 二次设计 ５．２．１． 在条件具备时对小管道布置进行二次设计。 所谓条件是指在某些复杂的场 合下，场地狭小而各专业设备又多且还难以定位，需等这些情况落实后才能进行 设计。但无论如何，必须先设计，经批准后才能施工。 ５．２．２． 二次设计时应邀请相关专业参与（包括现场查看） ，以提高设计质量和可 行性。例如，某些建筑物设计有吊顶（像集中取样室） ，施工管道时土建装修还 未开始，安装还不知道，吊顶施工后有可能一台机组的管道在吊顶之上，而另一 台机组的管道在吊顶之下，很不美观；又如，同一场所各专业都想占用，可相互 协商后确定各自所占位置。 ５．２．３． 二次设计时至少应考虑以下因素：
５．２．３．１． 需保温的管道应考虑保温的厚度和保温施工的方便性。如离墙或地面距
离过小，可能保温包不上或厚度不够；成排的管子距离不要太远，以方便保温专 业将其整体保温；特别要注意贴墙或钢架等建（构）物布置时，要考虑将阀门保 温厚度所占空间留出来。 具体可咨询保温专业或查询保温油漆清册并核查阀门实 际尺寸。 ５．２．３．２． 贴地布置时考虑地面最终的标高，不要因贴地过近而被土建做地坪时部 分埋没；贴墙布置时考虑最终抹面的厚度，不要因贴墙过近而被土建抹墙时部分 埋没；贴近其它管道或设备布置时，考虑相邻管道或设备保温层的厚度，不要穿 过它们保温层；同时不要因为相邻管道及设备的膨胀而顶弯小管道； ５．２．３．３． 小管道的热膨胀 根据管内介质温度设计出有足够补偿能力的膨胀弯
或其它结构；必要时可请教设计院热机专业； ５．２．３．４． 支吊架 支吊架应设计出具体的结构型式，设计时应参考设计院出具
的支吊架设计手册，从中选择合适的类型；支吊架生根的部位要设计（注意设计 院热机专业说明书中的有关要求） 支吊架的间距不能过大， ； 应按设计图纸或 《电 力建设施工及验收规范（管道篇） 》中的要求设计；如自行加工的工艺不美观， 可以外购； ５．２．３．５． 穿墙及过楼板的管道要设计套管 与套管的空隙填塞也要作要求； ５．２．３．６． 穿过锅炉栅格板的，应处理好栅格板上开的孔洞，用与平台踢脚板相同 的围板弯成圆形踢脚板并与栅格点焊牢固；穿过钢平台的，也做同样处理。注意 孔洞大小应满足小管道保温及膨胀的要求； ５．２．３．７． 必要的坡度、坡向； ５．２．３．８． 与主设备及主管道相接的小管道，在设计上要充分考虑主设备及主管道 的热膨胀，并采取补偿措施； ５．２．３．９． 运行操作的方便性 如阀门不要设在运行人员难以操作的地方；不要 套管的尺寸及位置应作出规定； 管道
横躺在通道上以防绊倒运行人员，必要时引入楼板下面，不要怕施工麻烦；同系 统的阀门能集中的就集中布置，但不要刻意把不适宜集中的硬集中在一起（达标 有要求） ； ５．２．３．１０． 检修的方便性 对于螺纹连接的阀门或管件， 要设计出可拆卸的结构，
如活接头等。因为水煤气管等安装定额费用中已经包括了活接头等管件的费用， 所以设计图纸中有可能没有开列相应的管件，请查定额或咨询经营管理部。如确 系设计院漏开，可在白图进行图纸会检时提出。 ５．２．３．１１． 安全生产的要求 要避免类似如下情况：对于没有设计保温的管道，
把它布置在容易冻伤的位置； 或者高温管道距离电缆、 油管道太近； 或者水介质、 油介质管道的焊口、法兰离电气设备过近； ５．２．３．１２． 成品保护的要求 伤的位置； ５．２．３．１３． 文明生产的要求 对于排空气管道，难免会排出水，故要求对排放做 如有可能，尽量不要把管子布置在人容易踩坏、撞
出设计，不得随意排放在地面上或沟道中。 ５．２．４． 二次设计出图的要求 图面外观质量要好： 按照项目部规定的画图模板
出图，粗实线、细实线、点划线、双点划线等按制图要求使用；Ａ４ 纸面布置不 下的，用 Ａ３ 纸出图，确保图纸清晰，以便于施工人使用； ５．２．５． 设计深度应与设计院图纸相仿，特别是支吊架的设计要清楚，避免施工人 员的随意性。 ５．３． 工地专工审核 根据本办法所定设计原则，结合现场实际查看的情况，
给予审核通过（或责令返回修改后再审核） 。 ５．４． 专业会签 一般找与管道安装质量有关的专业进行会签，视具体管道而
定，一般有以下专业： ５．４．１． 保温防腐 ５．４．２． 土建专业 请其确认管道设计是否方便保温、油漆的施工； 管道贴地面、贴墙布置但又不允许埋入地面或墙面；或其它
可能互相影响的情况（本标段不含土建专业，但需加强沟通避免返工） ； ５．４．３． 电气专业或热工专业 ５．５． 工程管理部批准 与电缆或其它电气设备有可能冲突时；
工程管理部专工或负责人， 根据设计情况和会签情况，
结合必要时现场实际查看的情况，给予批准（或责令返回修改后再批准） 。 ５．６． 施工前的技术交底必备内容： ５．６．１． 对切割下料的要求 切割下料应采用机械切割， 如割管刀、 型材切割机、
台钻、仿型切割机等，必要时可使用等离子切割机（如不锈钢管道的施工） ；但 禁止手工气割下料、开孔。 ５．６．２． 施工过程中对材料外观的保护 螺纹连接时要使用管钳， 注意用管钳卡
管子时在管子表面上包上防护层，以免损伤管子表面。 ５．６．３． 成品保护的要求 定） 。 规定专门的措施以防止管子被损伤（项目部另有规
