摘要
本设计的是一个基于单片机STC89C52的出租车自动计费设计,附有复位电路,时钟电路,键盘电路等。复位电路是单片机的初始化操作,除了正常的初始化外,为摆脱困境,通过复位电路可以重新开始。时钟电路采用12MHz的晶振,作为系统的时钟源,具有较高的准确性。
在上电时字符型液晶1602显示最初的起步价，里程收费，等待时间收费三种收费，通过按键可以调整起步价，里程收费，等待时间收费。通过按键模拟出租车的运行，暂停，停止。在1602液晶上可以显示运行的时间，运行时暂停的时间，通过计算可以得出总共的费用和总的路程。在这里主要是以STC89C52单片机为核心控制器，P1口接1602液晶显示模块。
关键字STC89C52；1602液晶；出租车计费器
第一章绪论
1.1 出租车计价器概述
我国在70年代开始出现出租车，但那时的计费系统大都是国外进口不但不够准确，价格还十分昂贵。随着改革开放日益深入，出租车行业的发展势头已十分突出，国各机械厂家纷纷推出国产计价器。出租车计价器的功能从刚开始的只显示路程（需要司机自己定价，计算后四舍五入），到能够自主计费，以及现在的能够打一发票和语音提示、按时间自主变动单价等功能。随着城市旅游业的发展，出租车行业已成为城市的窗口，象征着一个城市的文明程度。
本次设计的目的在于现在各大中城市出租车行业都已普及自动计价器，所以计价器技术的发展已成定局。而部分小城市尚未普及，但随着城市建设日益加快，象征着城市面貌的出租车行业也将加速发展，计价器的普及也是毫无疑问的，所以未来汽车计价器的市场还是十分有潜力的。
1.2 单片机的概述
计算机系统已明显地朝巨型化、单片化、网络化三个方向发展。巨型化发展的目的在于不断提高计算机的运算速度和处理能力，以解决复杂系统计算和高速数据处理，比如系统仿真和模拟、实时运算和处理。单片化是把计算机系统尽可能集成在一块半导体芯片上，其目的在于计算机微型化和提高系统的可靠性，这种单片计算简称单片机。单片机的部硬件结构和指令系统主要是针对自动控制应
用而设计的所以单片机又称微控制器MCU（Micro Controller Unit）。用它可以很容易地将计算机嵌入到各种仪器和现场控制设备中，因此单片机又叫做嵌入式微控制器（Embedded MCU）。单片机自20世纪70年代问世以来，以其鲜明的特点得到迅猛发展，已广泛应用于家用电器、智能玩具、智能仪器仪表、工业控制、航空航天等领域，经过30多年的发展，性能不断提高，品种不断丰富，已经形成自动控制的一支中坚力量。据统计，我国的单片机年容量已达1～3亿片，且每年以大约16％的速度增长，但相对于国际市场我国的占有率还不到1％。这说明单片机应用在我国有着广阔的前景。对于从事自动控制的技术人员来讲，掌握单片机原理及其应用已经成为必不可少的学习任务。
单片机的应用十分广泛，在工业控制领域、家电产品、智能化仪器仪表、计算机外部设备，特别是机电一体化产品中，都有重要的用途。其主要的用途可以分为以下方面。
●显示：通过单片机控制发光二极管或是液晶，显示特定的图形和字符。
●机电控制：用单片机控制机电产品做定时或定向的动作。
●检测：通过单片机和传感器的联合使用，用来检测产品或者工况的意外
发生。
●通信：通过RS-232串行通信或者是USB通信，传输数据和信号。
●科学计算：用来实现简单的算法。
那么单片机是不是解决上述应用的唯一选择呢？当然不是！
单片机最明显的优点是价格便宜，从几元人民币到几十元人民币。这是因为这类芯片的生产量很大，技术也很成熟。
其次，单片机的体积也远小于其他两种方案。单片机本身一般用40引脚封
装，当然功能多一些的单片机也有引脚比较多的，如68引脚，功能少的只有10多个或20多个引脚，有的甚至只有8只引脚。
当然，单片机无论在速度还是容量方面都小于其他两种方案，但是在实际工作中并不是任何需要计算机的场合都要求计算机有很高的性能。例如，控制电冰箱的控制器就不需要使用嵌入式系统，用一片51就可以轻松实现。所以应用的关键是看能否够用，是否有很好的性能价格比。51系列的单片机已经面世十多年，依然没有被淘汰，还在不断发展中，这就说明是它有广阔的应用前景。
第二章系统总体设计
2.1 课程设计任务
基于单片机出租车模拟计价器，采用at24c02存储芯片+LCD1602液晶显示等设计而成。用24c02来存储单价，通过按键来模拟增加里程，模拟出租车向前开。通过液晶显示器显示当前的行驶状态、行驶公里、行驶时间时间（时、分、秒）、费用、单价、等信息。可以设置每公里单价，以及夜间单价和白天单价的不同模式，设置后掉电无需重新设置，设置有等待/继续计时模式。计费分行走的里程*单价+等待的时间*价格。
2.2 课程设计方案
方案一：采用数字电子技术，利用555定时芯片构成多谐振荡器，或采用外围的晶振电路作为时钟脉冲信号，采用计数芯片对脉冲尽心脉冲的计数和分频，最后通过译码电路对数据进行译码，将译码所得的数据送给数码管显示，一下是该方案的流程框图，方案一如图1.1所示：
图1方案一
方案二：采用EDA技术，根据层次化设计理论，该设计问题自顶向下可分为分频模块，控制模块计量模块、译码和动态扫描显示模块，其系统框图如图2所示：
图2方案二
方案三：采用MCU技术，通过单片机作为主控器，利用1602字符液晶作为显示电路，采用外部晶振作为时钟脉冲，通过按键可以方便调节，一下是方案三的系统流程图，本方案主要是必须对于数字电路比较熟悉，成本又高。方案图如图3所示：
图3方案三
方案总结：通过各个方案的比较本次采用方案三，不但控制简单，而且成本低廉，设计电路简单。
第三章系统硬件设计
3.1 振荡电路
单片机部有一个高增益、反相放大器，其输入端为芯片引脚XTAL1，其输出端为引脚XTAL2。通过这两个引脚在芯片外并接石英晶体振荡器和两只电容（电容和一般取20pF）。这样就构成一个稳定的自激振荡器。振荡电路脉冲经过二分频后作为系统的时钟信号，再在二分频的基础上三分频产生ALE信号，此时得到的信号时机器周期信号。振荡电路如图4所示：
图4振荡电路
3.2 复位电路设计
复位操作有两种基本形式：一种是上电复位，另一种是按键复位。按键复位具有上电复位功能外，若要复位，只要按图中的RESET键，电源VCC经电阻R1、R2分压，在RESET端产生一个复位高电平。上电复位电路要求接通电源后，通过外部电容充电来实现单片机自动复位操作。上电瞬间RESET引脚获得高电平，随着电容的充电，RERST引脚的高电平将逐渐下降。RERST引脚的高电平只要能保持足够的时间（2个机器周期），单片机就可以进行复位操作。按键复位电路图如图5所示。
图5复位电路
3.3 键盘接口电路
(1)独立式键盘：独立式键盘中，每个按键占用一根I/O口线，每个按键电路相对独立。I/O口通过按键与地相连，I/O口有上拉电阻，无键按下时，引脚端为高电平，有键按下时，引脚电平被拉低。I/O口部有上拉电阻时，外部可不接上拉电阻。键盘接口电路如图6所示：
图6键盘接口电路
3.4 显示电路
3.4.1 1602LCD的基本参数及引脚功能
1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如图7所示。
图7 LM016L结构图
LCD1602主要技术参数：
容量:16×2个字符
芯片工作电压:4.5—5.5V
工作电流:2.0mA(5.0V)
模块最佳工作电压:5.0V
字符尺寸:2.95×4.35(W×H)mm
引脚功能说明：
1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表1所示：
表1引脚接口说明表
编号符号引脚说明编号符号引脚说明
1 VSS 电源地9 D
2 数据
2 VDD 电源正极10 D
3 数据
3 VL 液晶显示偏压11 D
4 数据
4 RS 数据/命令选择12 D
5 数据
5 R/W 读/写选择13 D
6 数据
6 E 使能信号14 D
7 数据
7 D0 数据15 BLA 背光源正极
8 D1 数据16 BLK 背光源负极
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W 为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
3.4.2 显示模块采用1602液晶显示接口电路
图8显示电路
3.5 单片机各引脚功能说明
下面对STC89C52各引脚的功能进行较为详细的介绍：
1)电源引脚Vcc和Vss
Vcc(40脚)：电源端为+5V Vss(20脚)：接地端。
2)时钟电路引脚XTAL1和XTAL2
XTAL2(18脚)：接外部晶体和微调电容的一端。在单片机部它是振荡电路反向放大器的输出端，振荡电路的频率就是晶体固有频率。若需采用外部时针电路时，该引脚输入外时钟脉冲。要检查89C52的振荡电路是否正常工作，可用示波器查看XTAL2端是否有脉冲信号输出。
XTAL1(19脚)：接外部晶体和微调电容的另一端。在片，它是振荡电路反向放大器的输入端。在采用外部时钟时，该引脚必须接地。
3)控制信号脚RST ALE PSEN 和EA。
RST(9脚)：RST是复位信号输入端，高电平有效。在此输入端保持两个机器周期(24个时钟振荡周期)的高电平时，就可以完成复位操作。
ALE/PROG（30引脚）：地址锁存允许信号端。当STC89C52上电正常工作后，ALE引脚不断向外输出正脉冲信号。此频率为振荡器频率fosc的1/6，当CPU 访问片外存储器时，ALE输出信号作为锁存低8位地址的控制信号。在CPU访问片外数据存储时，每取值一次（一个机器周期）会丢失一个脉冲。平时不访问片外存储时，ALE端也以1/6的振荡频率固定输出正脉冲，因而ALE信号可以用作对外输出时钟或定时信号。如果你想看一下STC89C52芯片的好坏，可用示波器查看ALE端是否有脉冲信号输出，如有脉冲信号输出，则STC89C52基本上是好的。ALE的负载驱动能力为8个LS型TTL（低功耗高速TTL）。
PSEN（29脚）；程序存储允许输出信号引脚，在访问片外程序存储器时，此端定时输出负脉冲作为读片外存储器的选通信号。此引脚接ERROM的OE端。PSEN 端有效，即允许读出ERROM/ROM中的指令码。CPU在从外部ERROM/ROM取指令期间，每个周期PSEN两次有效。不过，在访问片外RAM时，要少产生两次PSEN负脉冲信号。要检查一个STC89C52小系统上电后CPU能否正常到ERROM/ROM中读取指令码，也可用于示波器看PSEN端有无脉冲输出。如有，说明基本上工作正常。
EA/VPP（31脚）：外部程序存储器地址允许输入端/固化编程电压输入端。当EA引脚接高电平时，CPU只访问片ERROM/ROM并执行部程序存储器中的指令。但在PC（程序计数器）的值超过OFFFH（对8751/8051为4k）时，将自动转向执行片外存储器的程序。当出入信号EA引脚接低电平（接地）时，CPU只访问外部ERROM/ROM并执行外部程序存储器中的指令，而不管是否有片程序存储器。对于无芯片的ROM的8031或8032，须外扩ERROM，此时必须将EA引脚接地。如果使用有片ROM的STC89C52，外扩ERROM也是可以的，但也要使EA接地。
4)I/O（输入/输出端口，P0，P1，P2，P3）
P0口：P0口是一个漏极开路的8位准双向I/O端口。
P1口：8位准双向I/O端口。
P2口：即可以做地址总线输出地址高8位，也可以做普通I/O用，（此时为准双向口）。
P3口：双功能口，即可以做普通I/O口用（此时为准向口，也可以按每位定义实现第二功能操作）。见表1。
表2 P3口的第二功能表
第四章系统软件设计
4.1 单片机资源使用
在本次设计中像电路键盘用到了P2口，其中P2.0到P2.5口作为键盘的输
入，显示电路用到了P1和P3口，P1口为液晶的数据口。
4.2 单片机软件模块设计
4.2.1 中断子函数
对于中断程序，只要定时器计数满就会产生中断50ms中断一次，共计20次，秒钟加1，秒钟计满再分钟加，当分钟加到99时全部清零。以下是中断子函数的流程图如图9所示：
图9中断子程序流程图
4.2.2 判键子函数
对于独立式键盘判键，首先看有键按下不，如果有键按下则延时一会儿，
在判断是否真的有键按下，如果确实有键按下，在判键释放，最后执行键功能程序。判键子函数的流程框图如图10所示：
图10判键子程序流程图
4.2.3 显示子程序
1602液晶是字符型液晶，它的部自带字符库，它可以写两行的字符，同时每行可以写40个字符，在写显示程序的时候，我们先写命令，再设定字符显示，最后写数据，在每写一次命令或数据都需要判断液晶是否忙。液晶显示程序流程图如图11所示：
图11显示子程序流程图
4.3 总程序流程框图
整体程序的流程框图如图12所示：
图12整体程序的流程框图第五章系统调试过程
本设计需要用Keil uVision2对C51程序进行编译，生成“.hex”文件,如下图：
图13 Keil uVision2对C51程序进行编译
在Proteus软件中画出仿真电路（如图），把Keil uVision2编译后生成的“.hex”导入到单片机中，按“运行仿真”键进行仿真。
图14 仿真图
第六章设计的效果（实物图或仿真效果图）
图15 仿真效果图
昆明理工大学信息工程与自动化学院学生实验报告 （2012 —2013 学年第 2 学期） 课程名称：可编程逻辑器件设计开课实验室：信自楼 2013 年4月 11日
一、引言 汽车计价器是乘客与司机双方的交易准则，它是出租车行业发展的重要标志，是出租车中最重要的工具。它关系着交易双方的利益。具有良好性能的计价器无论是对广大出租车司机朋友还是乘客来说都是很必要的。因此，汽车计价器的研究也是十分有一个应用价值的。 我国在70年代开始出现出租车，但那时的计费系统大都是国外进口不但不够准确，价格还十分昂贵。随着改革开放日益深入，出租车行业的发展势头已十分突出，国内各机械厂家纷纷推出国产计价器。出租车计价器的功能从刚开始的只显示路程（需要司机自己定价，计算后四舍五入），到能够自主计费，以及现在的能够打一发票和语音提示、按时间自主变动单价等功能。随着城市旅游业的发展，出租车行业已成为城市的窗口，象征着一个城市的文明程度。 随着出租车行业的发展，出租车已经是城市交通的重要组成部分，从加强行业管理以及减少司机与乘客的纠纷出发，具有良好性能的计价器对出租车司机和乘客来说都是很必要的。我们设计采用8086为主控器，以A44E霍尔传感器测距，实现对出租车的多功能的计价设计，输出采用8段数码显示管。 二、总体设计方案 利用8253作为定时/计数器，控制电机转速并测量电机的转数；8255作为输入输出接口，控制数码管显示启动后经过的里程数（小数点后取2位有效值）。 硬件连接说明： 直流电机控制器的基础上，增加了一个电机测速电路构成。 8255的B口作为数码管的笔划码驱动；C口的低4位作为段码控制，显示实际里程，同时，也用于输出键盘的列扫描码；PC6、PC7输入行扫描码，用于识别按键，程序中仅使用了PC6行上的四个按键，其定义如下： X1：启动/停止键；X2：加速键，与X3、X4键组合使用；X3：“+”键；X4：“-”键。 A口仅使用了PA0，输出PWM脉冲信号，通过驱动芯片驱动电机，其输出电压的高低与PWM脉冲的占空比成正比。 电机的转数，通过霍尔元件变换为脉冲个数，送入8253的通道2，计数后，将转数转换为里程数，最小单位为0.01公里，送CPU记录，结果由数码管显示出来。

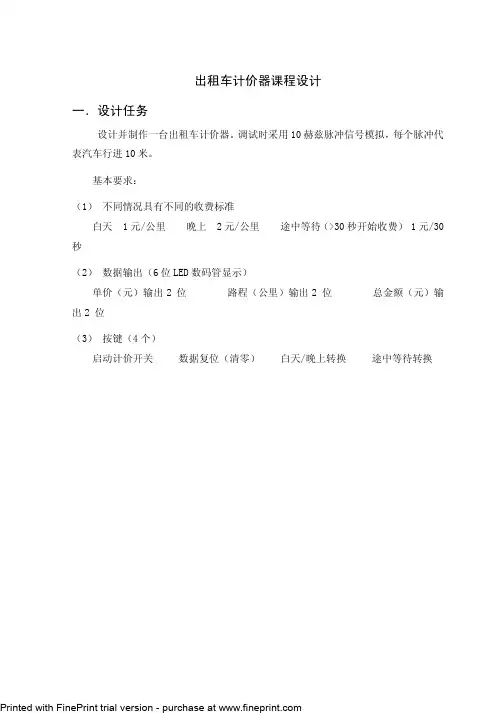

出租车计价器课程设 计
大学 《单片机应用与仿真训练》设计报告 出 租 车 计 价 器 姓名： 学号： 3 姓名： 学号： 专业班级：自动化09-7班 指导老师： 所在学院：电气学院 2012年7月4 日 摘要
本设计基于AT89SC51单片机，采用霍尔传感器采集轮胎转数的信息，使用外部中断0将霍尔传感器采集的信息输入到单片机，实现对于出租车行驶里程的计算；对于中途等待以及红绿灯等待，使用定时器计时，并将时间转化为里程数以计费；输出设备采用数码管，本设计采用的是两个4位一体的共阴极数码管，输出里程数和费用；此外，本设计还设计了状态指示灯，用以指示计价器的工作状态和显示状态。 出租车计价器是出租车行业计费系统的核心，是出租车行业发展的重要标志，性能良好的计价器对于乘客和出租车行业都是必需的。 关键词：计价器、单片机、霍尔传感器
目录 1 概述 (4) 1.1 出租车计价器概述 (4) 1.2 单片机的概述 (4) 2 总体方案设计 (6) 2.1 设计任务要求 (6) 2.1.1 设计任务 (6) 2.1.2 设计要求 (6) 2.2 设计的主要功能 (6) 2.3 方案的选取 (7) 2.3.1 硬件设计方案 (7) 2.3.2 软件设计方案 (8) 3 硬件设计 (8) 3.1 AT89S52单片机及最小系统 (9) 3.2 测距单元 (11) 3.3 按键单元和状态显示单元 (14) 3.4 数码显示单元 (15) 4 软件设计 (17) 4.1 系统主程序 (17) 4.2 数据处理子程序 (18) 4.3 等待时间计时子程序 (19) 4.4 键盘扫描子程序 (20) 5 Proteus软件仿真 (21) 6课程设计过程中遇到的问题 (22) 7 课程设计体会 (23) 参考文献 (24) 附1、原程序代码 (25) 附2、系统原理图 (30)
智能电子产品设计与制作 课程设计（论文） 题目: 《出租车计价器系统设计》 学院：电气与电子信息工程学院 专业名称： 学号： 学生姓名： 同组成员： 指导教师： 课设时间：2011年5月23日—2011年6月10日 目录
一．设计目的 (2) 二．设计要求 (2) 三．系统结构 (2) 四．功能模块设计 (3) 五．软件设计 (5) 六．电路组装与调试 (6) 七．电路仿真 (7) 八．总结 (8) 八．附录 (9)
出租车计价器课程设计 一、设计目的 随着出租车行业的发展，出租车已经是城市交通的重要组成部分，从加强行业管理以及减少司机与乘客的纠纷出发，具有良好性能的计价器对出租车司机和乘客来说都是很必要的。而采用模拟电路和数字电路设计的计价器整体电路的规模较大，用到的器件多，造成故障率高，难调试。而采用单片机进行的设计，相对来说功能强大，用较少的硬件和适当的软件相互配合可以很容易地实现设计要求，且灵活性强，可以通过软件编程来完成更多的附加功能。本设计采用AT89S52单片机为主控器，以红外对管测转速，对实际里程的模拟，实现对出租车的多功能的计价设计，并采用AT24C01实现在系统掉电的时候保存单价等信息，输出采用8段数码显示管。本电路设计的计价器不但能实现基本的计价，而且还能根据白天，黑夜和中途等待来调节单价。 二、设计要求 出租车计价器根据乘客乘坐汽车行驶距离和等候时间的多少进行计价,并在行程中同步显示车费值。从起步价开始，当汽车程行驶未满3公里时，均按起步价计算。过3公里后,实现每1公里单价收费，中间遇暂停时，计程数不再增加，开始计时收费，测距收费和测时收费的和便构成了一位乘客的车费。同时，白天和夜晚价格不同，可以进行切换。白天单价、夜晚单价、等待单价和起步价格都可通过独立键盘进行调节。（默认起步价为5元/3公里，里程单价白天为1.5元/公里，夜晚为1.8元/公里，等待计时单价为0.5元/5分钟） 三、系统结构 根据设计的要求选择实验的方案：采用单片机进行的设计，相对来说功能强大，用较少的硬件和适当的软件相互配合可以很容易地实现设计要求，且灵活性强，可以通过软件编程来完成更多的附加功能。设计采用AT89S51单片机为主控器，以红外对管和电机测转速（按键替代），实现对出租车的基本的计价设计，并采用AT24C02实现在系统掉电的时候保存单价等信息，输出采用8段数码显示管，相对液晶显示价格便宜，利用单片机丰富的I/O端口，及其控制的灵活性，实现基本的计价功能。 器系统结构图如下： 四、功能模块 1、单片机模块

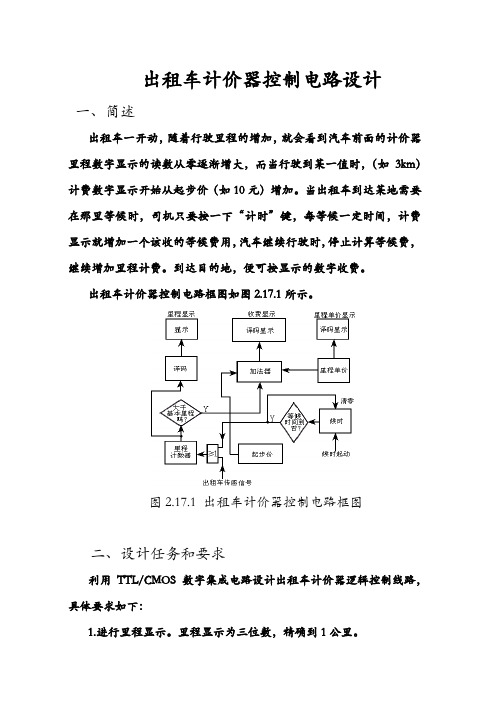

时序逻辑电路课程设计 引言： 我们组选择了题目一，设计出租车计价器，通过对课本、资料的查阅，再经过构思，设计，搭建电路，仿真，得出了结果，虽然不够完美，但是也掌握了一些知识，增加了对各种原件的印象。下文将详细给出设计。 一、资料查阅 通过参考数字电路课本，以及数字电路实验书，再经过网络查阅，也参考了网上有的类似的设计，想出了电路的基本思路。 二、对于要求的实现 要求1：根据出租车上的速度传感器传来的脉冲个数和设置的里程单价来计算对应的总价格，并将总价格通过LED实时显示。 对于此要求的实现，通过查阅，我们发现了74LS160十位计数器，有预制与清零功能，能进行0-9重复计数。功能表如下 要求2：起步价可以设置:。 由于74LS160有置数功能，所以可以置数，能够要求其从一个确定的数开始计数，所以可以设置起步价。对于从要过了起步价里程才开始计数，因为每一个单位里程是一次脉冲，而芯片又是每一次脉冲才记一次数，所以应用触发器的存储功能来使前几次脉冲无法传至芯片。 要求3：里程单价可以设置。 运用比例乘法器，可以实现脉冲的改变。比如用CC4527比例乘法器，输入一个BCD 数，其输出的脉冲为输入脉冲的BCD的十分之一倍。比如速度传感器的每个脉冲为1km，单价为2元，那么就输入20的BCD数，那么比例乘法器就会输出一个2倍速度传感器脉冲的脉冲信号，以此脉冲作为后面电路的时钟信号，可以实现单价2元。其他单价以此类推，但是由于仿真软件中没有找到比例乘法器，所以仿真中没有单价设置这一项。 要求4：可以对总价格进行复位，从而为下次计费做好准备。
运用74LS160的置数功能，重新对其进行置数即可实现下次重新开始计费。 三、具体电路 时序逻辑：左下角U1为里程脉冲发生器，经过N个D锁存器的延时，才可以传至上面的74LS160芯片，芯片开始计数，显示在右上方的两位显示器上，即计程车的价钱。电路中有两个单刀单置开关，上面的S1和下面的S2。S1的作用为每次重新搭载乘客后的清零和重新显示起步价，S2的功能为开启里程传感器，为计程车进行计价。下面对电路各个部分进行解释： 1.计数部分： 用N块74LS160芯片，即可显示N位十进制数，本次仿真以2位为例，也就是只可以显示0-99元的价格。上图七段显示管U5为十位，U3为个位。如图通过开关S5进行起步价设置控制，芯片有CR和LD引脚，CR为1，LD为0时可以进行置数，入上图，设置起步价为5元。由于当有脉冲时候，才会执行置数功能，而又不能和里程传感器用同一个时钟信号，所以单独设置了一个信号源，通过S1开关，既控制LD电位，又通过与门或门非门作为选择开关控制U16信号源的信号是否输入芯片。当开关断开，LD电位为0，U16信号导通到U2芯片，执行置数功能。当S1开关闭合，CR和LD电位都为1，以里程脉冲作为时钟信号执行计数功能，从预制的数字开始计数。
电子电路CAD课程设计 课题名称出租车计价设计 所在院系 班级 学号 姓名 指导老师 时间
目录 第一章引言 (4) 第二章设计方案 (5) 2.1出租汽车里程计价表设计的要求及技术指标 2.2设计方案论证 第三章电路原理图的绘制 (7) 第四章电路板图的绘制 (8) 第五章课程设计总结 (12) 第六章电子元件清单 (13) 第七章总电路原理图 (14) 第八章参考文献 (16)
第一章引言 随着生活水平的提高，人们已经不再满足于衣食住的享受，出行的舒适已经受到越来越多人的关注。于是，出租车行业低价高质的服务给人们带来了出行的享受。但是总存在着买卖纠纷，困扰着行业的发展。而在出租车行业中解决这矛盾的最好的方法就是使用计价器，用规范的价格来为乘客提供更加方便快捷的服务。同时，出租车计价器是乘客与司机双方的交易准则，是出租车行业发展的重要标志，它关系着交易双方的利益。现在，城市建设日益加快，象征着城市面貌的出租车行业也将加快发展，计价器的普及是毫无疑问的，所以未来出租车行业计价器的市场是很有潜力的。本文是为了探索计价器的设计而制作的。随着计算机和信息技术的发展，EDA（Electronic Design Automation，电子设计自动化）技术已经代替了传统手工设计和制作印刷电路板的方法，成为现代电子工程领域的一门新技术。EDA技术的发展和推广极大地推动了电子工业的发展，由此各类EDA工具软件也如雨后春笋般地蓬勃发展起来。原理图设计、PCB设计、电路仿真和PLD设计都是EDA设计技术中的重要组成部分，而Altium公司（原Protel Technology公司）推出的Protel DXP软件全面集成了EDA设计几大技术，而且它还包含了电路仿真印刷电路板的信号完整性分析、可编程逻辑器件FPGA数字电路设计和VHDL硬件描述语言的应用

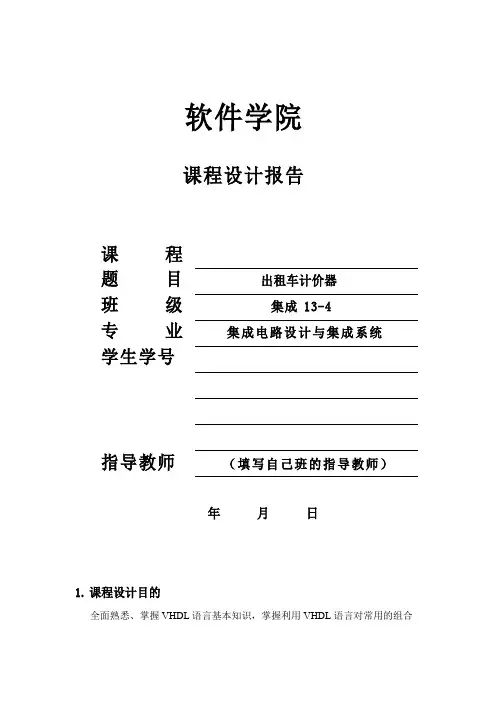

软件学院 课程设计报告 课程 题目出租车计价器 班级集成13-4 专业集成电路设计与集成系统 学生学号 指导教师（填写自己班的指导教师） 年月日 1.课程设计目的 全面熟悉、掌握VHDL语言基本知识，掌握利用VHDL语言对常用的组合逻
