钢材韧性及断裂原因
用于各行业的钢材品种达数千种之多。每种钢材都因不同的性能、化学成分或合金种类和含量而具有不同的商品名称。虽然断裂韧性值大大方便了每种钢的选择，然而这些参数很难适用于所有钢材。
主要原因有：
第一，因为在钢的冶炼时需加入一定数量的某种或多种合金元素，成材后再经简单热处理便可获得不同的显微组织，从而改变了钢的原有性能；
第二，因为炼钢和浇注过程中产生的缺陷，特别是集中缺陷（如气孔、夹杂等）在轧制时极其敏感，并且在同一化学成分钢的不同炉次之间，甚至在同一钢坯的不同部位发生不同的改变，从而影响钢材的质量。
由于钢材韧性主要取决于显微结构和缺陷的分散（严防集中缺陷）度，而不是化学成分。所以，经热处理后韧性会发生很大变化。要深入探究钢材性能及其断裂原因，还需掌握物理冶金学和显微组织与钢材韧性的关系。
1.铁素体-珠光体钢断裂
铁素体-珠光体钢占钢总产量的绝大多数。它们通常是含碳量在0.05%～0.20%之间的铁-碳和为提高屈服强度及韧性而加入的其它少量合金元素的合金。
铁素体-珠光体的显微组织由BBC铁（铁素体）、0.01%C、可溶合金和Fe3C组成。在碳含量很低的碳钢中，渗碳体颗粒（碳化物）停留在铁素体晶粒边界和晶粒之中。但当碳含量高于0.02%时，绝大多数的Fe3C形成具有某些铁素体的片状结构，而称为珠光体，同时趋向于作为“晶粒”和球结（晶界析出物）分散在铁素体基体中。含碳量在0.10%～0.20%的低碳钢显微组织中，珠光体含量占10%～25%。
尽管珠光体颗粒很坚硬，但却能非常广泛地分散在铁素体基体上，并且围绕铁素体轻松地变形。通常，铁素体的晶粒尺寸会随着珠光体含量的增加而减小。因为珠光体球结的形成和转化会妨碍铁素体晶粒长大。因此，珠光体会通过升高d-1/2（d为晶粒平均直径）而间接升高拉伸屈服应力δy。
从断裂分析的观点看，在低碳钢中有两种含碳量范围的钢，其性能令人关注。一是含碳量在0.03%以下，碳以珠光体球结的形式存在，对钢的韧性影响较小；二是含碳量较高时，以球光体形式直接影响韧性和夏比曲线。
2.处理工艺的影响
实践得知，水淬火钢的冲击性能优于退火或正火钢的冲击性能，原因在于快冷阻止了渗碳体在晶界形成，并促使铁素体晶粒变细。
许多钢材是在热轧状态下销售，轧制条件对冲击性能有很大影响。较低的终轧温度会降低冲击转变温度，增大冷却速度和促使铁素体晶粒变细，从而提高钢材韧性。厚板因冷却速度比薄板慢，铁素体晶粒比薄板粗大。所以，在同样的热处理条件下厚板比薄板更脆性。因此，热轧后常用正火处理以改善钢板性能。
热轧也可生产各向异性钢和各种混合组织、珠光体带、夹杂晶界与轧制方向一致的定向韧性钢。珠光体带和拉长后的夹杂粗大分散成鳞片状，对夏比转变温度范围低温处的缺口韧性有很大影响。
3.铁素体-可溶合金元素的影响
绝大多数合金元素加入低碳钢，是为了生产在某些环境温度下的固溶体硬化钢，提高晶格摩擦应力δi。但目前还不能仅用公式预测较低屈服应力，除非已知晶粒尺寸。虽然屈服应力的决定因素是正火温度和冷却速度，然而这种研究方法仍很重要，因为可以通过提高δi预测单个合金元素可降低韧性的范围。
铁素体钢的无塑性转变（NDT）温度和夏比转变温度的回归分析至今尚无报导，然而这些也仅限于加入单个合金元素对韧性影响的定性讨论。以下就几种合金元素对钢性能的影响作简要介绍。
1）锰
绝大多数的锰含量约为0.5%。作为脱氧剂或固硫剂加入可防止钢的热裂。在低碳钢中还有以下作用。
◆含碳量0.05%钢，空冷或炉冷后有降低晶粒边界渗碳体薄膜形成的趋势。
◆可稍减小铁素体晶粒尺寸。
◆可产生大量而细小的珠光体颗粒。
前两种作用说明NDT温度随着锰量的增加而降低，后两种作用会引起夏比曲线峰值更尖。
钢含碳量较高时，锰能显著降低约50%转变温度。其原因可能是因珠光体量多，而不是渗碳体在边界的分布。必须注意的是，如果钢的含碳量高于0.15%，高锰含量对正火钢的冲击性能影响起到了决定性作用。因为钢的高淬透性引起奥氏体转变成脆性的上贝氏体，而不是铁素体或珠光体。
2）镍
加入钢中的作用似锰，可改善铁-碳合金韧性。其作用大小取决于含碳量和热处理。在含碳量（约0.02%）很低的钢中，加入量达到2%就能防止热轧态和正火钢晶界渗碳体的形成，同时实质降低开始转变温度TS，升高夏比冲击曲线峰值。
进一步增加镍含量，改善冲击韧性效果则降低。如果这时含碳量低至正火后无碳化物出现时，镍对转变温度的影响将变得很有限。在含碳约0.10%的正火钢中加入镍，最大的好处是细化晶粒和降低游离氮含量，但其机理目前尚不清楚。可能是由于镍作为奥氏体的稳定剂从而降低了奥氏体分解的温度。
3）磷
在纯净的铁-磷合金中，由于铁素体晶界会发生磷偏析降低了抗拉强度Rm而使晶粒之间脆化。此外，由于磷还是铁素体的稳定剂。所以，加入钢中将大大增加δi值和铁素体晶粒尺寸。这些作用的综合将使磷成为极其有害的脆化剂，发生穿晶断裂。
4）硅
钢中加硅是为了脱氧，同时有益于提高冲击性能。如果钢中同时存在锰和铝，大部分硅在铁素体中溶解，同时通过固溶化硬化作用提高δi。这种作用与加入硅提高冲击性能综合的结果是，在稳定晶粒尺寸的铁-碳合金中按重量百分比加入硅，使50%转变温度升高约44℃。此外，硅与磷相似，是铁素铁的稳定剂，能促进铁素体晶粒长大。按重量百分数计，硅加入正火钢中将提高平均能量转换温度约60℃。
5）铝
以合金和脱氧剂的作用加入钢中有以下两方面的原因：第一，与溶体中的氮生成AlN，去除游离氮；第二，AlN的形成细化了铁素体晶粒。这两种作用的结果是，每增加0.1%的铝，将使转变温度降低约40℃。然而，当铝的加入量超过了需要，“固化”游离氮的作用将变弱。
6）氧
钢中的氧会在晶界产生偏析导致铁合金晶间断裂。钢中氧含量高至0.01%，断裂就会沿着脆化晶粒的晶界产生的连续通道发生。即使钢中含氧量很低，也会使裂纹在晶界集中成核，然后穿晶扩散。解决氧脆化问题的方法是，可加入脱氧剂碳、锰、硅、铝和锆，使其和氧结合生成氧化物颗粒，而将氧从晶界去除。氧化物颗粒也是延迟铁素体生长和提高d-/2的有利物质。
4.含碳量在0.3%～0.8%的影响
亚共析钢的含碳量在0.3%～0.8%，先共析铁素体是连续相并首先在奥氏体晶界形成。珠光体在奥氏体晶粒内形成，同时占显微组织的35%～100%。此外，还有多种聚集组织在每一个奥氏体晶粒内形成，使珠光体成为多晶体。
由于珠光体强度比先共析铁素体高，所以限制了铁素体的流动，从而使钢的屈服强度和应变硬化率随着珠光体含碳量的增加而增加。限制作用随硬化块数量增加，珠光体对先共析晶粒尺寸的细化而增强。
钢中有大量珠光体时，形变过程中会在低温和/或高应变率时形成微型解理裂纹。虽然也有某些内部聚集组织断面，但断裂通道最初还是沿着解理面穿行。所以，在铁素体片之间、相邻聚集组织中的铁素体晶粒内有某些择优取向。
ICS 77.040.10 Ref. No. ISO 12135:2002/Cor.1:2008(E) ? ISO 2008 – All rights reserved Published in Switzerland INTERNATIONAL STANDARD ISO 12135:2002 TECHNICAL CORRIGENDUM 1 Published 2008-06-01 INTERNATIONAL ORGANIZATION FOR STANDARDIZATION ? МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ ? ORGANISATION INTERNATIONALE DE NORMALISATION Metallic materials — Unified method of test for the determination of quasistatic fracture toughness TECHNICAL CORRIGENDUM 1 Matériaux métalliques — Méthode unifiée d'essai pour la détermination de la ténacité quasi statique RECTIFICATIF TECHNIQUE 1 Technical Corrigendum 1 to ISO 12135:2002 was prepared by Technical Committee ISO/TC 164, Mechanical testing of metals , Subcommittee SC 4, Toughness testing — Fracture (F), Pendulum (P), Tear (T). Page 1, Clause 2 Replace the reference to ISO 7500-1:— with the following: ISO 7500-1, Metallic materials — Verification of static uniaxial testing machines — Part 1: Tension/compression testing machines — Verification and calibration of the force-measuring system Delete the reference to Footnote 1) and the footnote “To be published. (Revision of ISO 7500-1:1999)”. Page 13, Figure 6 Add “(not to scale)”. Move the note from under the title of Figure 6 to above the title. Page 16, Figure 9, Footnote d) Replace “on” with “or” to give d Edge of bend or straight compact specimen.
断裂韧性(fracture toughness) 带裂纹的金属材料及其构件抵抗裂纹开裂和扩展的能力。从20世纪50年代开始在欧文(G．R．Irwin)等的努力下，形成了线弹性断裂力学，随后又发展成弹塑性断裂力学。在用它们对断裂过程进行分析和不断完善实验技术的基础上， 逐步形成了平面应变断裂韧性K IC 、临界裂纹扩展能量释放率G IC 、临界裂纹顶端 张开位移δ IC 、临界J积分J IC 等断裂韧性参数。其中下标I表示I型即张开型裂 纹，下标c表示临界值。这些参数可通过实验测定，其值越高，材料的断裂韧性越好，裂纹越不易扩展。 断裂韧性参数 (1)平面应变断裂韧性K IC 。欧文分析平面问题的I型裂纹尖端区域的各个应 力分量中都有一个共同的因子K I ，其值决定着各应力分量的大小，故称为应力强 度因子。K IC =yσ(πa)1/2，式中σ为外加拉应力；a为裂纹长度，y为与裂纹形状、 加载方式和试件几何因素有关的无量纲系数。K I 增大到临界值K IC ，K I ≥K IC 时，裂 纹失稳扩展，迅速脆断。 (2)临界裂纹扩展能量释放率G IC 。裂纹扩展能量释放率G I =-(aμ/aA)，式中 μ为弹性能，A为裂纹面积。平面应力条件下，G I=k I2/E;平面应变条件下， G I =(k I 2/E)(1-v2)，式中E为弹性模量，v为泊松比。G I 是裂纹扩展的动力，G IC 增 大到临界值G。即G I ≥G IC 时，裂纹将失稳扩展。 (3)临界裂纹顶端张开位移δ C 。裂纹上、下表面在拉应力作用下，裂纹顶端 出现张开型的相对位移叫裂纹顶端张开位移δ，δ增大到临界值δ C ，裂纹开始扩展。 (4)临界J积分J IC 。弹塑性断裂力学中，一个与路径无关的能量线积分 叫做J积分。式中r为积分回路，由裂纹下边缘到上边缘，以逆时针方向为正，ds为弧元，ω为单位体积应变能，u为位移矢量，T是边界 条件决定的应力矢量。线弹性和弹塑性小应变条件下，I型裂纹的J积分J I =-B-1(a μ/aA)，式中B为试样厚度，a为裂纹长度。J I增大到J IC临界值，m即当J I≥J IC 时，裂纹开始扩展。 断裂韧性参数还有动态断裂韧度K Id ，应力腐蚀临界强度因子K I scc 、疲劳裂 纹扩展速率da/dN(mm／周)等。各种参数中K Ic 应用最为普遍。 K Ic 的测定各国的测试标准基本上都参考美国ASTME399。中国是 GB4161—84。按GB7732—87金属板材表面裂纹断裂韧度K Ic 试验方法规定的标准试样是紧凑拉伸试样和弯曲试样的尺寸如图1所示。
综述 管线钢指用于输送石油、天然气等的大口径焊接钢管用热轧卷板或宽厚板。管线钢在使用过程中，除要求具有较高的耐压强度外，还要求具有较高的低温韧性和优良的焊接性能。随着石油、天然气消费量的增长，其输送的重要性显越发突出，尤其是长距离输送。而提高输送效率，提高输送的经济效益就要通过加大输送管道口径，提高输送压力来解决。从而提高了对高级别、高性能管线钢的需求。 国外高级别管线钢呈现强劲的发展趋势，从20世纪70年代初期X65管线钢开始投入使用，80年代X70级管线钢逐渐被引入工程建设，1985年API标准中增加了X80钢级，随后X80开始部分在一些管线工程中使用，并很快就投入到X100和X120管线钢的开发试制工作。有关X100最早的研究报告发表于1988年，通过大量工作已形成很好的技术体系。高级别管线钢概述我国管道建设正处于大力发展阶段，因此管线钢的发展也非常迅速。20世纪50~70年代管线钢主要采用A3钢和16Mn钢；70年代后期和80年代采用从日本进口的TS52K钢（相当于X52级钢）；90年代，管线钢主要采用的X52、X60、X65级热轧板卷主要由宝钢和武钢生产供应。“八五”期间成功研制和开发了X52~X70级高韧性管线钢，并逐步得到广泛应用。西气东输工程采用了X70级管线钢并逐渐向X80过度。国内管线钢生产技术现状分析由于市场要求单管输气量不断提高。我国早期四川、西北地区的天然气管道采用X52及以下钢级、426mm以下管径的管线钢管，设计年输气量在10亿m3/a以下；陕京一线第一次采用了X60钢级、
D660mm管线钢管设计年输量提高到33亿m3/a；西气东输一线采用X70钢级、D1016mm管线钢管，设计年输量提高到170亿m3/a；最近建设的西气东输二线管道，采用X80钢级、D1219 mm管线钢管，设计年输量提高到300亿m3/a。 这种单管输气量不断提高的趋势仍在持续。当前国际上新一轮巨型天然气长输管道，单管输气量将达到450亿-500亿m3/a的水平。干线一般采用X80钢级，具有输送距离长、采用更高工作压力和大管径输送的特点。 一个具有代表性的项目是正在建设的俄罗斯巴甫年科沃-乌恰天然气管道。管线长度1100km，采用1420mm管径和K65（类似于X80）钢级，输送压力11.8MPa，单管设计输气量约500亿m3/a，计划于2012年第三季度进行系统调试。 另一个有代表性的项目是拟在北美建设的阿拉斯加北坡天然气外输管道，管道的输送能力约465亿m3/a，管线长度2737km，采用1219mm管径和X80钢级，将阿拉斯加北坡丰富的天然气资源输送到加拿大和北美市场。 我国也已在规划研究未来多条西气东输管道（西三线~西八线）的方案。包括将单管输气量提高到400亿~500亿m3/a的多种方案都在研究之中。 由于西气东输二线采用的X80钢级、管径1219mm，12MPa工作压力的方案只能达到300亿m3/a的输气能力，要将输气能力进一步提高到400亿-500亿m3/a，只能进一步提高输送压力和管径。
第一章绪论、第二章钢材习题 一、名词解释 1、承载能力的极限状态：结构或构件达到最大承载能力或不适于继续承载的变形时所对应的极限状态。 2、正常使用极限状态：结构或构件达到正常使用或耐久性能的某项限值时所对应的极限状态。 3、钢材的韧性：钢材抵抗冲击荷载的能力，用冲击韧性值指标来衡量。 4、时效硬化：轧制钢材放置一段时间后，其机械性能会发生变化，强度提高，塑性降低，这种现象称为时效硬化。 5、冷作硬化：钢材受荷超过弹性范围以后，若重复地卸载、加载，将使钢材弹性极限提高，塑性降低，这种现象称为冷作硬化。 6、钢材的冷脆：在负温度范围，随温度下降，钢材的屈服强度、抗拉强度提高，但塑性变形能力减小，冲击韧性降低，这种现象称为钢材的冷脆。 7、应力集中：构件由于截面的突然改变，致使应力线曲折、密集，故在空洞边缘或缺口尖端处，将局部出现应力高峰，其余部分则应力较低，这种现象称为应力集中。 8、塑性破坏：破坏前有显著的变形，吸收很大的能量，延续时间长，有明显的塑性变形，断裂时断口呈纤维状，色泽发暗。 9、脆性破坏：破坏前无明显变形，破坏突然发生，断裂时断口平齐，呈有光泽的晶粒状。脆性破坏危险性大。 10、蓝脆：钢材总得趋势是随着温度的提高，钢材强度及弹性模量下降；但是在250℃附近，钢材强度有所提高，塑性相应降低，钢材性能转脆，由于在这个温度下钢材表面氧化膜呈蓝色，故称为蓝脆。 二、填空题 1．钢材的三项基本力学性能指标分别为：屈服强度、抗拉强度伸长率和伸长率。2．Q235－BF表示屈服强度为235MPa的B级常温冲击韧性沸腾钢。 3．普通工字钢用符号I 及号数表示，其中号数代表高度的厘米数。 4．根据应力－应变曲线，低碳钢在单向受拉过程中的工作特性，可以分为弹性阶段、弹塑性阶段、屈服阶段、强化阶段、颈缩阶段。 5．钢材在当温度下降到负温的某一区间时，其冲击韧性急剧下降，破坏特征明显地由塑性破坏破坏转变为脆性破坏破坏，这种现象称为冷脆。 6.钢结构有耐腐蚀性差和_ 耐火性__差的弱点。 7．钢结构目前采用的设计方法是_以概率论基础的极限状态_设计方法。 8．当温度达到600℃时，强度几乎降为零，完全失去了承载力，这说明钢材的_耐火_性能差。 9.钢材标号Q235B中的235表示材料的屈服强度为235N／mm2。 10.钢材在连续的循环荷载作用下，当循环次数达到某一定值时，钢材会发生突然断裂破坏
第一章绪论及第二章钢材习题 一、名词解释 1、承载能力的极限状态： 2、钢材的韧性： 3、时效硬化： 4、钢材的冷脆 5、正常使用极限状态 6、应力集中 7、塑性破坏 8、脆性破坏 二、填空题 1．钢材的三项基本力学性能指标分别为：、和 。 2．Q235－BF表示。3．普通工字钢用符号及号数表示，其中号数代表的厘米数。 4．根据应力－应变曲线，低碳钢在单向受拉过程中的工作特性，可以分为、 、、、。5．钢材在当温度下降到负温的某一区间时，其冲击韧性急剧下降，破坏特征明显地由破坏转变为破坏，这种现象称为。 6.钢结构有耐腐蚀性差和_______差的弱点。 7．钢结构目前采用的设计方法是______设计方法。 8．当温度达到600℃时，强度几乎降为零，完全失去了承载力，这说明钢材的_____________性能差。 9.钢材标号Q235B中的235表示材料的为235N／mm2。 10.钢材在连续的循环荷载作用下，当循环次数达到某一定值时，钢材会发生突然断裂破坏的现象，称为钢材的___________。 11.钢结构中采用的各种板件和型材，都是经过多次辊轧而成的，一般薄钢板的屈服点比厚钢板___________。 12．当钢材受荷载作用进入弹塑性阶段及以后时，间歇重复加载将使弹性变形范围扩大，这种现象称为钢材的__________。
13．Q235A级钢材的__________不作为钢厂供货的保证项目，因而这种钢材不宜在焊接承重结构中使用。 14.钢结构设计规范(GB50017—2003)将钢材分为四组，钢板越厚，设计强度越________。 15．钢材承受动力荷载作用时，抵抗脆性破坏的性能用______指标来衡量。 16.钢材的设计强度是根据材料的_______确定的 三、单项选择 1、钢结构更适合于建造大跨结构，这是由于（） A.钢材具有良好的耐热性 B.钢材具有良好的焊接性 C.钢结构自重轻而承载力高 D.钢结构的实际受力性能和力学计算结果最符合 2、钢结构发生脆性破坏是由于（） A.钢材是塑性较差的材料 B.钢材的强度较高 C.结构的构造不合理或工作条件差 D.材料的使用应力超过屈服点 3、在承受动荷的下列连接构造中，不合理 ．．．的是（） 4、钢材的冲击韧性A KV值代表钢材的（） A.韧性性能 B.强度性能 C.塑性性能 D.冷加工性能 5、钢材的伸长率指标是通过下列哪项试验得到的？（） A.冷弯试验 B.冲击功试验 C.疲劳试验 D.单向拉伸试验 6、钢材所含化学成分中，需严格控制含量的有害元素为( ) A.碳、锰 B.钒、锰 C.硫、氮、氧 D.铁、硅 7、随着钢材中含碳的增加会使钢材的_____提高。 A、强度 B、塑性 C、韧性 D、强度和塑性 8.钢材具有良好的焊接性能是指() A.焊接后对焊缝附近的母材性能没有任何影响 B.焊缝经修整后在外观上几乎和母材一致

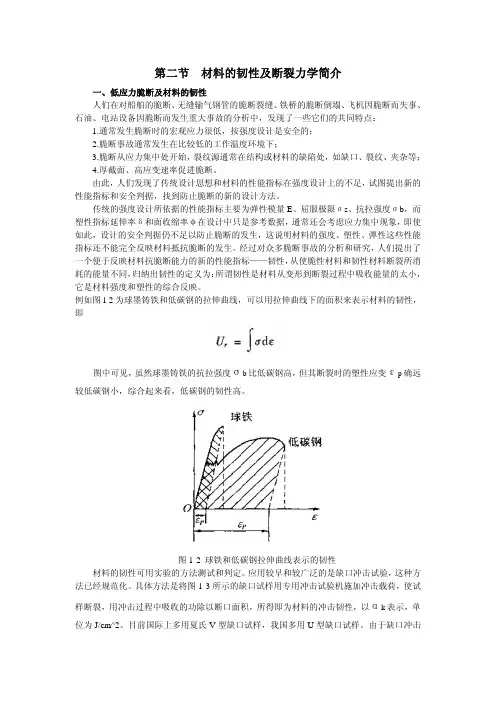

第二节材料的韧性及断裂力学简介 一、低应力脆断及材料的韧性 人们在对船舶的脆断、无缝输气钢管的脆断裂缝、铁桥的脆断倒塌、飞机因脆断而失事、石油、电站设备因脆断而发生重大事故的分析中，发现了一些它们的共同特点： 1.通常发生脆断时的宏观应力很低，按强度设计是安全的； 2.脆断事故通常发生在比较低的工作温度环境下； 3.脆断从应力集中处开始，裂纹源通常在结构或材料的缺陷处，如缺口、裂纹、夹杂等； 4.厚截面、高应变速率促进脆断。 由此，人们发现了传统设计思想和材料的性能指标在强度设计上的不足，试图提出新的性能指标和安全判据，找到防止脆断的新的设计方法。 传统的强度设计所依据的性能指标主要为弹性模量E、屈服极限σs、抗拉强度σb，而塑性指标延伸率δ和面收缩率φ在设计中只是参考数据，通常还会考虑应力集中现象，即使如此，设计的安全判据仍不足以防止脆断的发生，这说明材料的强度、塑性、弹性这些性能指标还不能完全反映材料抵抗脆断的发生。经过对众多脆断事故的分析和研究，人们提出了一个便于反映材料抗脆断能力的新的性能指标——韧性，从使脆性材料和韧性材料断裂所消耗的能量不同，归纳出韧性的定义为：所谓韧性是材料从变形到断裂过程中吸收能量的太小，它是材料强度和塑性的综合反映。 例如图l-2为球墨铸铁和低碳钢的拉伸曲线，可以用拉伸曲线下的面积来表示材料的韧性，即 图中可见，虽然球墨铸铁的抗拉强度σb比低碳钢高，但其断裂时的塑性应变εp确远较低碳钢小，综合起来看，低碳钢的韧性高。 图1-2 球铁和低碳钢拉伸曲线表示的韧性 材料的韧性可用实验的方法测试和判定。应用较早和较广泛的是缺口冲击试验，这种方法已经规范化。具体方法是将图1-3所示的缺口试样用专用冲击试验机施加冲击载荷，使试 样断裂，用冲击过程中吸收的功除以断口面积，所得即为材料的冲击韧性，以αk表示，单位为J/cm^2。目前国际上多用夏氏V型缺口试样，我国多用U型缺口试样。由于缺口冲击
