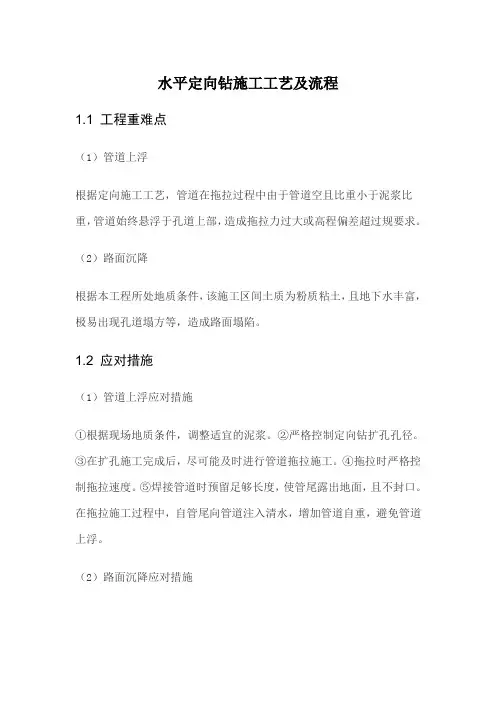

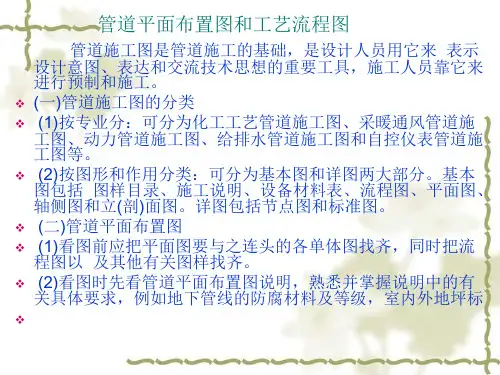

管道施工工艺流程图
4 给排水、消防和排风管道工程 4.1工程简述 本标段包括给水管道、消防管道和排风管道安装。 4.2施工引用标准规范： （1）《给排水管道工程施工及验收规范》（GB50268-97） （2）《建筑排水硬聚氯乙烯管道室外埋地工程技术规范》DB305 （3）《建筑排水硬聚氯乙烯管道工程技术规范》（GJJ/C729-98） （4）《给排水通用图集》S1、S2、S3 （5）《通风与空调工程施工及验收规范》（GB 50243-97） 4.3施工工艺流程图： （见下页） 4.4 施工准备 1.给水排水管道工程施工前应进行图纸会审，领会设计意图，读懂图纸 内容，而且应注意到每一个细节。 2.当熟悉施工图纸后，应由设计进行交底。施工单位有任何疑问，可当 场提出以释疑。
4.5材料检验 1.管材、管件应有供应厂商出示的合格证，并应进行现场外观检查，应符合 下列要求： ◆表面应无裂纹、缩孔、夹渣、砂眼、折迭和重皮； ◆螺纹密封面应完整，无损伤、无毛刺； ◆镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象； ◆非金属密封圈或密封垫片应质地柔韧、无老化变质或分层现象， 表面应无折损、皱纹等缺陷；
◆法兰密封面应完整光洁，不得有毛刺及经向沟槽，螺纹法兰的螺 纹应完整、无损伤； 2.现场检查系统组件、管件及其它设备、材料，并应符合下列要求： ◆系统组件、管件及其它设备、材料，应符合设计要求和国家现行 有关标准的规定，并应且有出厂合格证； ◆用于消防管道的主配件应经国家消防产品质量监督检验中心检测 合格。 3.门及其附件的现场检验符合下列要求： ◆阀门的型号、规格应符合设计要求 ◆阀门及其附件应配备齐全，不得有加工缺陷和机械损伤； ◆进行主要功能检查，不合格者不得使用。 4.6测量放线 1.根据设计图纸所示的接管点和管线的座标，进行管道中心轴线的测量与放 线； 2.管道中心轴线及高程误差，必须控制在设计或规范的允许误差范围之内； 3.穿墙的管道按设计要求设置套管； 4.套管的埋设位置和标高应符合设计图纸要求； 4.7管道支、吊架 1.固定支架应按设计文件要求安装，支吊架位置应准确，安装应平整牢固， 与管子接触应紧密。
通信管道工程施工技术规范(以下简称规范) 1、常用通信管道类型 目前常用通信管道按所用管材可分为三类：钢管管道、塑料管管道、水泥管管道。其中PVC-U塑管管道用本地网通信管道，HIPE硅芯管多用于长途通信光缆塑料管道工程。 2、土方工程 管道沟开挖时，与其它管线的隔距应符合设计要求。同时注意地下原有管 线安全，如煤气管道、自来水管、电力线等。 通信管道与其他管线最小净距值
注:（1）主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于 1.5m; ⑵当管道在排水管下部穿越时，净距不宜小于0.4m,通信管道应作包封 （3）在交越处2m范围内，煤气管不应做接合装置和附属设备；如上述情况不
能避免时 , 通信管道应作包封 ; （4）如电力电缆保护管时 , 净距可减至 0.15m 4、回填 通信管道工程的回填土，应在管道或人（手）孔按施工顺序完成施工内容。并经 24 小时养护和隐蔽工程检验合格后进行 . 通信管道工程回填土，应符合下列规定： 1）、管道顶部 30cm 以内及靠近管道两侧的回填土内，不应含有直径大于 5cm的砾石、碎石等坚硬物； 2）、管道两侧应同时进行回填土，每回填土 15cm厚，应夯实； 3）、管道顶部30cm以上，每回填土 30cm厚，应夯实。 4）、回填土前，应先清除沟（坑）内杂物。沟（坑）内如有积水和淤泥，必须排除后方可进行回填土。 5、人（手）孔、通道建筑砖、混凝土左右块（以下简称砌块）砌体墙面应平整、美观、不应出现竖向通缝； 砖砌体砂浆饱满程度应不低于 80%砖缝宽度应为8— 12mm同一砖缝的宽度应一致； 砌块砌体横缝应为 15—20mm 竖缝应为 10—15mm 横缝砂浆饱满程度应不低于 80%，竖缝灌浆必须饱满、严实，不得出现跑漏现象； 砌体必须垂直，砌体顶部四角应水平一致。 6、铺设管道
安全性 □对信息系统安全性的威胁 任一系统，不管它是手工的还是采用计算机的，都有其弱点。所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。 管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。 多数公司所存在的犯罪行为是从来不会被发觉的。关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。 □计算中心的安全性 计算中心在下列方面存在弱点： 1.硬件。如果硬件失效，则系统也就失效。硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。 2.软件。软件能够被修改，因而可能损害公司的利益。严密地控制软件和软件资料将减少任何越权修改软件的可能性。但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。其它行业里的另外一些大胆的程序员同样会挖空心思去作案。 3.文件和数据库。公司数据库是信息资源管理的原始材料。在某些情况下，这些文件和数据库可以说是公司的命根子。例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。某些文件具有一定的价值并能出售。例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。 4.数据通信。只要存在数据通信网络，就会对信息系统的安全性造成威胁。有知识的罪犯可能从远处接通系统，并为个人的利益使用该系统。偷用一个精心设计的系统不是件容易的事，但存在这种可能性。目前已发现许多罪犯利用数据通信设备的系统去作案。 5.人员。用户和信息服务管理人员同样要更加注意那些租用灵敏的信息系统工作的人。某个非常无能的人也能像一个本来不诚实的人一样破坏系统。 □信息系统的安全性 信息系统的安全性可分为物质安全和逻辑安全。物质安全指的是硬件、设施、磁带、以及其它能够被利用、被盗窃或者可能被破坏的东西的安全。逻辑安全是嵌入在软件内部的。一旦有人使用系统，该软件只允许对系统进行特许存取和特许处理。 物质安全是通过门上加锁、采用防火保险箱、出入标记、警报系统以及其它的普通安全
排水管道施工技术要求 一、施工前准备工作 （一）排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。 （二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料： 1.现场地形、地貌、建筑物各种管线和其他设施的情况； 2.工程地质和水文地质资料； 3.气象资料； 4.工程用地交通运输及排水条件； 5.施工供水供电条件； 6.工程材料施工机械供应条件； 7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料； 8.结合工程特点和现场条件的其他情况和资料。 （三）排水管道工程施工前应编制施工组织设计。施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，应分别编制专项施工组织设计。（四）施工测量应符合下列规定： 1.施工前建设单位应组织有关单位向施工单位进行现场交桩； 2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个； 3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核； 已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。 4. 二、给排水管道安装施工工艺流程图： 熟悉图低和有关技术资料 施工测量放线 沟槽开挖及管道基础制作 管道敷设及安装
试压及清（吹）洗 检查井制作及防 试运交工验 三、给排水管道安装施工的方法及要求： （一）沟槽开挖、支撑与回填的施工方法及要求 1 沟槽开挖 1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识； 1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。 1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。 1.2.2控制桩必须稳固，不被扰动，最好有保护措施。控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除； 1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上； 1.4沟槽人工开挖 根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.1． 随时用钢卷尺检测沟槽的开挖深度和沟底宽度。1.4.2各种管线和其它设施开挖的土方，1.4.3可堆置在沟槽两侧，但不得影响建筑物、的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；以上）时，应在沟壁1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm 高程控制桩）；内设置与设计沟底高程平行的高程控制桩（如20cm 或50 cm再用钢卷尺沿并保证绳两端与桩上的标志线重合，1.4.6在两控制桩上绑一线绳，线绳向下测量，进行沟底修整。在雨季或冬季作业时，若沟槽开挖好后不能马上铺设管道或进行管基施工，1.4.7 应先留出10cm厚左右暂不挖去，待安装施工前再清理至设计高程。 1.5沟槽机械开挖沟槽开挖机械一般为反铲和挖沟机。1.5.1 1.5.2沟槽开挖宽度及深度的控制方法同人工开挖。厚的土层暂不挖去，待铺管前用人工清理至设计高程。沟底应留有1.5.320-30cm 沟槽开挖的质量要求：1.6若局部超挖则应用相同的土壤1.6.1不得扰动天然地基或地基处理符合设计要求。填补，并须夯实至接近天然密实度，或应用砂土分层仔细夯实。 1.6.2槽壁平整，边坡坡度符合施工设计的规定。 1.6.3沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。 1.6.4槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为+20mm、-200mm。 1.6.5沟底不得有突出的块石，若埋有不易清除的大块石时，应将其上部铲除，然后铺一层厚度不小于15mm的砂土或当地软土整平夯实。
百度文库给水系统施工工艺流程图 施工准备材料检查管道放线支架预制施工准备 管道安装 水压试验调试交验冲洗消毒排污管网通水 安装前检查 洁具安装 排水系统施工工艺流程图 施工准备熟悉图纸资料管线放线 排污管安装支 架 灌水试验排粪管安装安装 洁具安装透气管安装 通水试验外排灌系统管道 放线、安装室 排灌系统试水、回 竣工验收填土施工
电气安装工程主要工艺流程 配合土建专业预埋防雷和接地系统安装电管敷设、箱盒安装插接式母线槽安装桥架安装 电管敷设、箱盒安装桥架安装 电管敷设、箱盒安装插接式母线槽安装桥架安装 插接式母线槽安装插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装
土建基础工程主要工艺流程： 施工准备 测量放线 场地平整土方调配 桩基工程 基坑支护降水 土方工程 桩基静载测试 基础垫层 桩基动载测试桩基验收 基础工程 地下防水 基础验收 回填土
土建主体工程主要工艺流程（混凝土结构）： 施工准备 模板安装工程 管线预埋及预留 脚手架搭设 钢筋安装工程 混凝土工程 模板拆除工程 管线预埋填充墙工程 门窗框安装 主体验收
装饰装修工程主要工艺流程： 施工准备 基层处理找规矩、基准线 外墙找平层屋面找平层内墙找平层 外墙保温屋面保温内墙抹灰 外墙饰面层屋面防水层内墙饰面层 外脚手架拆除楼地面工程室外工程 门窗扇安装器具安装 油漆玻璃 分部工程验收
市政道路工程主要工艺流程： 施工准备 路基 挖填土地基处理 路基压实 垫层 砂砾垫层碎石垫层 基层 粉煤灰三渣二灰土水泥或沥青稳定石 人行道侧平石 面层人行道面层水泥混凝土面层沥青混凝土面层 验收
施工技术合理化建议 1、建议本工程的设计师到场，以确保现场出现的施工技术问题时能够按照业主的合理要求，以最合理的方案，最快的速度、最有效的措施进行协调解决，保证施工顺利进行，从而提高效率，降低成本。 2、建议业主召开施工前的进度计划会议。工程不能按业主要求如期交付使用，是当前工程施工中存在的比较普遍的问题，虽然因素诸多，但施工组织管理不力是主要原因。因此应细化各施工队的进度计划，制定一个合理的符合实际的总进度表并认真监督执行，以确保各施工队以最低的消耗、最快的效率、最短的工期完成本工程。 3、建议业主进行开工前的技术会审，尽量做到施工时无变更，过程中少签证，减少施工过程中不必要的浪费，使本工程既能保证按期完工，又能较好地体现出原装饰设计方案的效果，这就需要各施工方对图纸的研究、理解细之又细，严之又严。以避免施工中出现疏漏给业主造成不必要的浪费。 4、建议业主成立现场施工领导小组，由业主负责、监理挂帅、各参建单位参加 （1）每天一个碰头会，汇总当天进度、摆出问题及解决办法、安排第二天的工作，可采取现场讲评。 （2）成立技术领导小组，由监理和总包方技术负责人挂帅，经常性就工地各类技术问题进行会审，解决问题不过夜，以确保工程顺利进行。 （3）成立安全文明检查小组，由各施工队出人轮流值班检查工地安全文明施工情况，要求当值人员做好值班记录，以备业主和监理可随时检查。 （4）实行奖惩制度，对不按进度施工的、不安全文明施工的施工队要进行罚款。罚金用于奖励表现好的施工队。 （5）监督举报制度，所有人员都可对不安全不文明现象进行举报，一经查实罚款的50%奖励举报人。这是强化工地管理的有效方法
雨水管道施工 1.概述 雨水管设置位置为道路两侧非机动车道内，管中心距道路中心线7.5米，雨水管管径根据路面汇水流量设置d600管径，雨水边井对应雨水井设置，位置为非机动车道外边缘距路中心线9米。 2.施工顺序 排水施工顺序：场地清理→定线定位→沟槽开挖→管基施工→管道铺设→窨井雨水井砌筑→沟槽土方回填。 3.主要工序施工方法 (1)测量工作 管道工程开工前要做好测量工作。根据道路给定中心控制点和设计图纸，在现场测设出管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置；核对永久水准点，建立临时水准点；核对接入河道接头处的高程；施放挖槽边线、堆土堆料界线及临时用地范围。另外，在沟槽外适当位置设置方向控制桩，待沟槽开挖后，在沟槽两侧对称设置高程桩，以便施工中随时测定中心线和高程。 (2)沟槽开挖 沟槽开挖采用大开挖，开挖宽度为：d300管底为底宽1.2米，边坡为1:0.25～0.3，d600管底为底宽1.8米，边坡为1:0.25～0.3。 (3)垫层及管基 碎石垫层分层填筑，采用人工整平，电夯夯实。钢筋砼管采用135°C15砼基础。为方便铺设管道，模板分为两次安装。首先浇注平基，先用插入式振动器振捣再用平板式振动器振平，砼管基础要求振捣密实，不得留有气孔。模板采用钢模，砼采用机拌，槽深大于2.5m时砼采用流槽下灌，确保浇灌后24小时内不泡水，待平基混凝土达到一定强度后，按照安管、稳管、浇注管座混凝土顺序进行下道工序施工。 (4)管道铺设 砼管按照排管→下管→清理管膛管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线高程→用探尺检查胶圈位置→锁管的顺序进行施工。 平基砼达到基本强度后安装钢筋砼管节，安管前清扫基面，逐节检查成品管
压力管道全书管道施工及验收规范 8管道施工及验收规范 8.1综合性施工及验收规范 8.2 管道分类（级） 8.2.1 SH3501－2002管道分级 8.2.2 HG20225－95管道分级 8.2.3 GB50235-97 8.3焊接接头射线检测要求 8.3.1 SH3501－2002焊接接头射线检测要求 8.3.2 HG20225－1995焊接接头射线检测要求 8.3.3 GB50235－97焊接接头射线检测要求 8.3.4 SH3501、HG 20225、GB50235的比较 8.4 管道的压力及密封试验 8.4.1管道液体试验压力和气体试验压力 8.4.2密封试验 8.5 施工验收规范的适用范围 8施工及验收规范 8.1综合性施工及验收规范 GB50235－97 工业金属管道工程施工及验收规范 GB50236－98 现场设备、工业管道焊接工程施工及验收规范 SH3501－2002 石油化工有毒、可燃介质管道工程施工及验收规范 HG 20225－95 化工金属管道工程施工及验收规范 FJJ211－86 夹套管施工及验收规范 GB50184-93 工业金属管道工程质量检验评定标准 SH/T3517-2001 石油化工钢制管道工程施工工艺标准 GBJ126－89 工业设备及管道绝热工程施工及验收规范 SY/T0420－97 埋地钢制管道石油沥青防腐层技术标准 HGJ229－91 工业设备、管道防腐蚀工程施工及验收规范 SH3022－1999 石油化工设备和管道涂料防腐蚀技术规范 SH3010－2000 石油化工设备和管道隔热技术规范 CCJ28－89 城市供热网工程施工及验收规范 CJJ/T81-98 城镇直埋供热管道工程技术规程 CJJ33－89 城镇燃气输配工程施工及验收规范 8.2 管道分类（级） 在施工验收规范中，不同的介质、不同的操作条件的管道其检测要求是不同的。 8.2.1 SH3501－2002管道分级 SH3501将管道分为SHA、SHB、SHC、SHD四个等级。 表8-1 SH3501－2002管道分级 管道级别适用范围
通信施工工艺流程脚本 1基本要求 1）施工现场的各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配备应满足“施工组织设计”的要求。 2）针对具体工程施工特点，制定安全保障措施；开工前进行必要的安全培训，并进行安全考试，考试合格后方可上岗作业。 3）对于通信线路工程，施工前要与沿线相关部门及单位取得联系，办理相关手续、签订安全配合协议等。项目部要教育施工人员遵守当地法律法规、风俗习惯、施工现场的规章制度，保证施工现场的良好秩序。 4）对于通信设备安装工程，应了解通信机房的管理制度，服从机房管理人员的安排，提前办理必要的准入手续。对于既有机房，调查机房内在用设备的使用情况，制定在用设备的安全防护措施。施工过程中严禁乱动与工程无关的在用设备、设施。 5）GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、隧道、路肩等处进行施工，应提前与有关部门联系，签订安全配合协议。6）对于铁路车站客运服务信息系统工程，应了解车站的管理制度，提前办理准入证等各种相关手续。 7）技术交底的重点根据工程实际情况确定，一般应包括主要施工工艺及施工方法；进度安排、工程质量、安全措施等。交底要交到施工操作人员。交底必须在作业前进行，要有交底记录，交底人与被交底人都要在记录上签字。8）对于通信工程，施工项目及工程特点不同，其施工工艺及施工方法也有所不同。因此，通信工程施工作业指导书要根据工程具体情况进行编写。 9）做好物资的进场和标识工作，物资应整齐码放，要注意防火、防盗。还应做好进货、领用的账目记录工作。 10）安排仪器仪表存放地点，建立管理台帐，采取防潮、防火、防盗措施，严格按照其说明书的要求进行保管和维护。 11）对于各种设备安装工程，施工现场应配备消防器材，通信机房内及其附近严禁存放易燃、易爆等危险物品。 2工艺实施主要内容 2.1总施工流程 通信工程施工总流程图：
道路工程施工工艺流程图（总体） 测量放样 路床整形杂填土挖外运 土路基施工路床压实 压实度检测 塘渣垫层填筑 弯沉检测 水泥稳定基层铺筑 水泥稳定层混合料拌和 侧、平石安装 沥青砼面层摊铺路面清扫、交工报验水泥稳定层养生弯沉检测 沥青砼混合料拌和 整平碾压
塘渣垫层施工工艺及质量监理流程图 施工程序监理程序取料场：装载机装施工放样检查 到事先压实好的路基内 推土机推平 人工整平 压路机静压一遍后再震动碾压达到设计要求 检查压实度、压实厚度 铺筑下一层（段）填方 分项工程完成验收路基清场施工放样 检查压实填前压实 检查松铺厚度 监理工程师签证 承包人报分项工程验收 监理抽检与监理评定分 项工程程级 监理抽检压实度 填前压实抽检
水泥稳定基层施工工艺流程图 材料配合比试验 水泥稳定层混合料拌和混合料检验 垫层检测 测量放样 混合料装运高程测量 混合料摊铺 碾压整平 路工成型中线高程控制 封道、养生 水泥稳定层技术指标检测 沥青砼路面施工 侧平石、人行道施工
沥青砼路面施工工艺流程图 施工准备、配合比设计 基层或中、下面层检查与放样 下 封 层 沥青砼混合料拌和 成品混合料检查 沥青砼过磅运输 分层摊铺沥青砼 轮胎压路机初压 轮胎压路机复压 轮胎压路机终压 接 缝 处 理 养护、钻芯检测 报 验 温度检测 厚度控制 温度监控 检验配合比
管道工程施工工艺流程图 Y N N 测量放样 沟槽开挖 沟槽支撑 验 收 管基铺设 安 装 向监理工程师报检 单项工程交工 管材购置 质量检验 运输排放 退 货
测量放样 基坑开挖 验 槽 井室基础施工 向监理工程师报验 井室砌筑 向监理工程师报验 井室盖板安装 井筒砌筑 向监理工程师报验 井盖安装 向监理工程师报验 单项工程交工 配合比试验 向监理工程师报验 材料采购 检 验
排水管道施工工艺流程图 ⑴测量放线
由专业测量人员会同勘测单位进行测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，弓I测临时水准点。 ⑵沟槽开挖 根据实际土质情况和开槽深度，采取坡度1: 1 沟槽放坡，具体施工时，再结合实际土质情况予以调整。以保证安全的工作面宽度和边坡坡度。 ⑶验槽 首段土方挖至设计标高后，应及时通知设计、监理、建设单位共同验槽，验收合格后方可进行下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进行隐蔽工程签认。 ⑷管基施工 开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用水准仪直接架在沟底测量，每5米一个测站，控制高程，浇筑10cm厚 C15混凝土垫层。 ⑸下管、安管 ①钢筋混凝土平口管
养护待管基强度满要求后，用白灰撒放管道中线进行管道安装。采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块 排水管管口伸入井室30mm,管顶砖砌圈加固，以减少管顶压力。采用20号10X10钢丝网、2.5cm 厚1: 2.5水泥砂浆抹带，插入管基深10?15cm，在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑 C15混凝土管座。待混凝土强度达到要求时即可回填。（6）回填 沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进行，回填土分层夯实（每层 20cn）,回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%路槽底50-150cm 范围内最小压实度95% 150cm范围内最小压实度90%回填时每压实层进行密实度取样，经检验合格再进行上层回填。
包头移动公司通信管道工程施工技术规范 材料篇 一、水泥 1、要求施工用水泥必须提供准用证和出厂合格证，核对其品种、标号、包装和出厂日期。使用前对所有水泥进行复验； 2、严禁使用出厂时间超过三个月的水泥； 3、集中存放地点应干燥，有防水和防雨措施； 4、严禁使用含氯化物的水泥，不同品牌水泥不得混合使用。 二、中砂 1、选用粒径为0.3mm～0.5mm的中砂； 2、含泥量不大于3%。 三、碎石 1、采用质地坚硬，级配良好的人工碎石或天然砾石，严禁使用卵石； 2、石子采用粒径5mm～32mm，不得使用风化石。 3、石子中针片状颗粒含量，不大于25%； 4、含泥量不大于3%。 5、硫化物和硫酸盐类含量，按重量计不得超过1%。 四、普通烧结砖 1.采用MU15.0以上一等机制普通烧结砖； 2.同一批次的砖使用前必须对其强度进行复检； 3.砌砖前应提前1-2天将砖浇水润湿，雨天作业严禁使用含水率
呈饱和状态的砖。 4.严禁使用耐水性差，遇水后强度降低的炉渣砖或矽酸盐砖。 五、PE管 1、施工单位在使用前应检查PE管的规格、型号（?110/100mm）及外观质量符合设计要求； 2.PE管进入施工场地必须有出厂合格证及材料检验合格证； 3.PE管管身及管口不得变形，外壁上产品标识清楚； 4.PE管内外壁要均匀光滑、颜色均匀一致，无分解变色线及无明显杂质，无气泡、裂口，内壁紧密熔结、无开脱现象。 六、PVC管 1、PVC管其管身应光滑无伤痕、管孔无形变，色谱、孔径、壁厚应符合设计要求，孔径、壁厚负偏差应不大于1mm。 2、单孔双壁（PVC）波纹管，其外径一般在100mm～110mm，（也可按需生产），单根长6m；外壁上产品标识清楚。 3.材料进入施工场地，必须要有出厂合格证、产品检验合格证方可进入施工场地。 八、多孔梅花管（含接续组件） 1、多孔管其管身应光滑无伤痕、管孔无形变，色谱、孔径、壁厚应符合设计要求，孔径、壁厚负偏差应不大于1mm； 2、多孔管单孔内径一般在25mm～32mm。管长一般在6m以上，可按需生产，最长可达200m； 3、材料进入施工场地，必须要有出厂合格证、材料检验合格证方可进入施工场地。外壁上产品标识清楚。
排水管道施工工艺流程图
⑴测量放线 由专业测量人员会同勘测单位进行测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点。 ⑵沟槽开挖 根据实际土质情况和开槽深度，采取坡度1：1沟槽放坡，具体施工时，再结合实际土质情况予以调整。以保证安全的工作面宽度和边坡坡度。 ⑶验槽 首段土方挖至设计标高后，应及时通知设计、监理、建设单位共同验槽，验收合格后方可进行下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进行隐蔽工程签认。 ⑷管基施工 开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用水准仪直接架在沟底测量，每5米一个测站，控制高程，浇筑10cm厚C15混凝土垫层。 ⑸下管、安管
①钢筋混凝土平口管 养护待管基强度满要求后，用白灰撒放管道中线进行管道安装。采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块 排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管顶压力。采用20号10×10钢丝网、2.5cm 厚1：2.5水泥砂浆抹带，插入管基深10～15cm，在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑C15混凝土管座。待混凝土强度达到要求时即可回填。 （6）回填 沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进行，回填土分层夯实（每层20cm），回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%，路槽底50-150cm 范围内最小压实度95%，150cm范围内最小压实度90%。回填时每压实层进行密实度取样，经检验合格再进行上层回填。
路基工程施工工艺及流程图（史上最全） 1前期准备工作 <1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。 在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。 对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。 <2>清理掘除。在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。 2路基的填筑方法 路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。对于原路面纵坡大于12%的地段。可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。但填之路堤的上部，仍采用水平分层填筑法。水平分层填筑是填筑路堤的基本方法，它最能保证质量，一般均采用。 在同一路段如果要用到不同性质填充材料时，要注意以下情况： <1>不同性质的填充材料要分层填筑，不得混填，以免内部形成薄弱面或水囊，影响路表的稳定性。 <2>路堤上部受车辆荷载的作用影响很大，一般宜将冻稳性、水稳性好的土质填在路堤的上层部位;如果路堤的下部可能受水浸淹时，也应采用水稳性好的土质来填筑。
排水管道施工工艺流程图 施工方案审批监理工程师检查测量放线测量复核 沟槽开挖 平基混凝土浇筑混凝土强度检验下管、稳管 管座混凝土浇筑混凝土强度检验抹带 养护 沟槽回填检测压实度
⑴测量放线 由专业测量人员会同勘测单位进行测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点。 ⑵沟槽开挖 根据实际土质情况和开槽深度，采取坡度1：1沟槽放坡，具体施工时，再结合实际土质情况予以调整。以保证安全的工作面宽度和边坡坡度。 ⑶验槽 首段土方挖至设计标高后，应及时通知设计、监理、建设单位共同验槽，验收合格后方可进行下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进行隐蔽工程签认。 ⑷管基施工 开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用水准仪直接架在沟底测量，每5米一个测站，控制高程，浇筑10cm厚C15混凝土垫层。 ⑸下管、安管
①钢筋混凝土平口管 养护待管基强度满要求后，用白灰撒放管道中线进行管道安装。采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块 排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管顶压力。采用20号10×10钢丝网、2.5cm 厚1：2.5水泥砂浆抹带，插入管基深10～15cm，在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑C15混凝土管座。待混凝土强度达到要求时即可回填。 （6）回填 沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进行，回填土分层夯实（每层20cm），回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%，路槽底50-150cm 范围内最小压实度95%，150cm范围内最小压实度90%。回填时每压实层进行密实度取样，经检验合格再进行上层回填。
工程施工工艺流程图(DOC 51页)
施工工艺流程图
目录 施工工艺流程图（中文）-1 单导梁安装大梁施工工艺框图 (3) 顶推法施工工艺框图 (4) 墩台身施工工艺框图 (5) 分离式立交桥施工工艺框图 (6) 盖梁施工工艺框图 (7) 钢筋砼管涵施工工艺框图 (8) 后张法T梁构件预制工艺框图 (9) 后张法预应力砼空心板梁预制施工工艺框图 ........................ 级配砾石施工工艺框贰 (10) 级配砾石施工工艺框图 (11) 级配砾石施工工艺框壹 (12) 空心板梁施工工艺 (13) 路拌法石灰稳定土基层施工工艺框图 (14) 路基及石方爆破施工工艺框图 (15) 路基施工工艺框图 (16) 路基土方施工工艺框图 (17) 路面面层施工工艺框图贰 (18) 路面面层施工工艺框图壹 (19) 桥台基础施工工艺框图 (20) 石拱桥施工工艺框图 (21) 石灰稳定土厂拌施工工艺框图 (22) 石灰稳定土基层路拌法施工工艺框图 (23) 水泥稳定土粒料厂拌施工工艺框图 (24) 填隙碎石施工工艺框图 (25) 通道桥施工工艺框图 (26) 通道施工工艺框图 (27) 先张法预应力空心板施工工艺框 (28) 预应力钢筋混凝土箱梁施工工艺框图 (39) 预应力梁预制施工工艺框图 (30) 钻孔灌注桩工艺框图 (31) 钻孔灌注桩施工工艺框图壹 (32) 施工工艺流程图（中文）-2 钢筋混凝土墩台盖梁施工工艺框图 (33) 钢筋混凝土圆管涵施工工艺框图 (34) 钢筋砼盖板涵施工工艺框图 (35) 计量流程 (36) 浆砌片石施工工艺框图 (42)
给排水管道安装施工技术规范 1、施工准备 1.1 给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。 1.2 给水排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料： 1.2.1 现场地形，地貌、建筑物、各种管线和其他设施的情况； 1.2.2 工程地质和水文地质资料； 1.2.3 气象资料； 1.2.4 工程用地、交通运输及排水条件； 1.2.5 施工供水、供电条件； 1.2.6 工程材料、施工机械供应条件； 1.2.7 在地表水水体中或岸边施工时，尚应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料； 1.3结合工程特点和现场条件的其他情况和资料。 1.4给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容，主要应包括工程概况、施工部署、施工
方法、材料、主要机械设备的供应，保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，应分别编制施工设计。 1.5施工前测量应符合下列规定 1.5.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩； 1.5.2 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个； 1.5.3 临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核； 1.5.4 已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。 1.5.5 施工测量的允许偏差，应符合表1的规定。 表1 施工测量允许偏差 项目允许偏差 平地土20L（mm） 水准测是一高程闭合差 山地土6n（mm）导线测量方位角闭合差土40n（”） 导线测量相对闭合差1/3000 直接丈量测距两次较差1/5000
路基工程施工工艺及流 程图 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
路基工程施工工艺及流程图（史上最全） 1前期准备工作 <1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。 在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。 对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。 <2>清理掘除。在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。 2路基的填筑方法 路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。对于原路面纵坡大于12%的地段。可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。但填之路堤的上部，仍采用水平分层填筑法。水平分层填筑是填筑路堤的基本方法，它最能保证质量，一般均采用。 在同一路段如果要用到不同性质填充材料时，要注意以下情况： <1>不同性质的填充材料要分层填筑，不得混填，以免内部形成薄弱面或水囊，影响路表的稳定性。 <2>路堤上部受车辆荷载的作用影响很大，一般宜将冻稳性、水稳性好的土质填在路堤的上层部位;如果路堤的下部可能受水浸淹时，也应采用水稳性好的土质来填筑。
新建铁路沪昆客专长昆湖南段CKTJ-Ⅳ标桥梁工程（DK198+399.15～DK202+790.00） 施工工艺流程图 中交一公局沪昆客专长昆湖南段项目经理部 二零一一年二月
目录 一、适用范围.......................... 错误！未定义书签。 二、编制依据.......................... 错误！未定义书签。 三、作业准备 (1) 四、技术要求 (2) 五、施工控制 (2) 六、质量控制及检验 (6) 七、安全及环保要求 (7)
1.钻孔灌注桩施工工艺流程
2.明挖扩大基础施工工艺流程 图1 明挖扩大基础施工工艺流
劳动组织模式：采用架子队组织模式。 作业工地配备专职队长、技术负责人，技术、质量、安全、试验、材料、领工员、工班长等。每班劳动力配备如表7.1。 主要劳动力配备表 机具设备配置 实体墩身每班施工主要机具设备表 ·
一、技术要求 1.施工前按设计提拱的配合比进行室内试验，确定施工配合比。配 合比应由试验室多次试配，选择最合理配合比。 2.正式浇筑墩身前，应根据选择的最优配合比浇筑实验墩，取得相 应的技术参数，为墩身施工的施工配合比、坍落度控制、温度应力控制、浇筑速度控制及养护方式等提供依据。 3.凝土的拌和采用场地集中拌和，砼灌车运输至现场。 五、施工过程 5.1 混凝土搅拌 混凝土由搅拌站集中搅拌。在施工温度较高时，采用拌和混凝土时加冰或用水将骨料冷却以降低混凝土的浇筑温度或采用夜间灌注。搅拌时间根据搅拌设备和施工经验综合确定。冬季施工混凝土配合比应进行调整，选用较小的水灰比和较小的坍落度，合理选用外加剂。水及骨料应按热工计算和实际试拌，确定满足混凝土浇筑需要的加热温度，水泥不得直接加热，宜在使用前运入暖棚内预热。混凝土搅拌时间宜较常温延长50％。 5.2 混凝土的运输 混凝土运输采用混凝土搅拌运输车，混凝土搅拌运输车的数量应满足混凝土连续浇筑的要求。混凝土在运输过程中不应发生离析、漏浆、严重泌水及坍落度损失过多的等现象。运输混凝土的道路、应能满足施工要求。采用泵车或吊车将混凝土由吊斗输送到模板内。 5.3 混凝土浇筑 混凝土灌注若采用吊车吊斗输送，吊斗的容量2≤V≤2.5m3。输送混凝土使用两套卷筒。 混凝土由墩顶输送到墩底部时，必须使用串筒，混凝土的自由落下高度不得大于1m。
中华人民共和国邮电部部标准 通信管道工程施工及验收技术规范 YDJ 39-83(试行) 主编单位：邮电部基本建设局 批准单位：中华人民共和国邮电部 试行日期 1 9 8 3 年12 月1 日 人民邮电出版社 1983年北京 中华人民共和国邮电部关于颁发《通信管道工程施工及验收技术规范》的通知 (83)邮基字第554号 各省、市、自治区邮电管理局，部属各有关单位： 为加强邮电基本建设管理，提高工程质量，由部基本建设局组织北京市电信管理局编写的《通信管道工程施工及验收技术规范》，已由我部审核批准，现予颁发，自一九八四年一月一日起试行。自本规范颁发之日起，凡我部过去颁发的有关通信管道工程施工及验收技术规范、标准同时废止。 本规范由邮电部基本建设避负责管理。在试行过程中，各单位对本规范有什么意见，请及时函告部基本建设局，以供今后修改时参考。 抄送：国家经委基建办公室、各有关部基建局。 部内：电信总局、物资局、科技局 第一章总则 第1.0.1条本规范是通信管道工程中施工质量检查、随工检验和竣工验收等工作的技术依据，适用于新建、扩建和改建工程。 第1.0.2条凡本规范未列入的建筑规格应按照施工图纸或其他规范的有关规定办理。 第1.0.3条通信管道工程采用的器材，均应符合本规范和工程设计、施工图纸的有关规定。 第1.0.4条本规范未包括的项目和技术指标要求，可由建设单位与设计、施工单位共同商定补充临时使用，并报上级备查。
