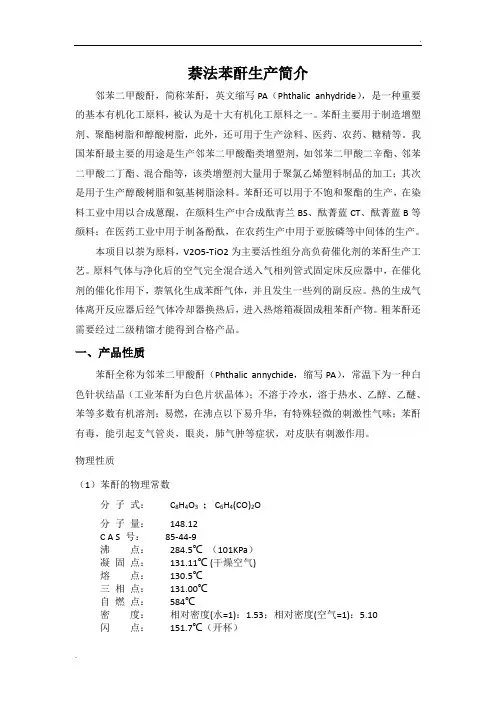

萘法苯酐生产简介
邻苯二甲酸酐，简称苯酐，英文缩写PA（Phthalic anhydride），是一种重要的基本有机化工原料，被认为是十大有机化工原料之一。苯酐主要用于制造增塑剂、聚酯树脂和醇酸树脂，此外，还可用于生产涂料、医药、农药、糖精等。我国苯酐最主要的用途是生产邻苯二甲酸酯类增塑剂，如邻苯二甲酸二辛酯、邻苯二甲酸二丁酯、混合酯等，该类增塑剂大量用于聚氯乙烯塑料制品的加工；其次是用于生产醇酸树脂和氨基树脂涂料。苯酐还可以用于不饱和聚酯的生产，在染料工业中用以合成蒽醌，在颜料生产中合成酞青兰BS、酞菁蓝CT、酞菁蓝B等颜料；在医药工业中用于制备酚酞，在农药生产中用于亚胺磷等中间体的生产。
本项目以萘为原料，V2O5-TiO2为主要活性组分高负荷催化剂的苯酐生产工艺。原料气体与净化后的空气完全混合送入气相列管式固定床反应器中，在催化剂的催化作用下，萘氧化生成苯酐气体，并且发生一些列的副反应。热的生成气体离开反应器后经气体冷却器换热后，进入热熔箱凝固成粗苯酐产物。粗苯酐还需要经过二级精馏才能得到合格产品。
一、产品性质
苯酐全称为邻苯二甲酸酐（Phthalic annychide，缩写PA），常温下为一种白色针状结晶（工业苯酐为白色片状晶体）；不溶于冷水，溶于热水、乙醇、乙醚、苯等多数有机溶剂；易燃，在沸点以下易升华，有特殊轻微的刺激性气味；苯酐有毒，能引起支气管炎，眼炎，肺气肿等症状，对皮肤有刺激作用。
物理性质
（1）苯酐的物理常数
分子式：C8H4O3；C6H4(CO)2O
分子量：148.12
C A S 号：85-44-9
沸点：284.5℃（101KPa）
凝固点：131.11℃ (干燥空气)
熔点：130.5℃
三相点：131.00℃
自燃点：584℃
密度：相对密度(水=1)：1.53；相对密度(空气=1)：5.10
闪点：151.7℃（开杯）
蒸汽压：0.13kPa/96.5℃
溶解性：不溶于冷水，溶于热水、乙醇、乙醚、苯等多数有机溶剂熔融色度（色度号）≤100
热稳定色度（色度号）≤150
结晶点≥130.0℃
纯度≥99.5%
游离酸含量≤0.5%
稳定性：稳定
二、苯酐的生产工艺概述
目前，全球苯酐生产所采用的工艺路线有萘流化床氧化和萘/邻二甲苯固定床氧化，根据市场等因素综合考虑我公司选择萘法生产路线。
工艺流程说明
（1）氧化反应
空气经预热后送入萘气化器，预热到150℃的萘也被同时送入萘气化器，在此，萘被气化并按比例与空气均匀混合。
萘氧化生产苯酐的反应器为列管式固定床反应器。
萘与空气均匀混合后从反应器顶部进入反应器，均匀分散到装有催化剂的反应管中，在催化剂作用下萘被氧化生成苯酐，同时放出大量反
应热。反应管浸在循环使用的熔盐中，大部分反应热被熔盐带走。热熔
盐在熔盐冷却器和蒸汽过热器内被冷却，同时副产4..0MPaG 中压饱和蒸
汽。被冷却的熔盐重新返回反应器中循环使用，副产的蒸汽除供装置加
热和保温使用外，富余部分可输入公司蒸汽管网。
（2）切换冷凝
从反应器底部出来的反应气体，经气体冷却器冷却后，进入自动切换操作的切换冷凝器系统。该系统有五台周期性切换使用的切换冷凝器，反应气体中所含苯酐在切换冷凝器中完全凝华回收。在苯酐凝华阶段，
切换冷凝器通入55℃的冷油进行冷却，当切换冷凝器翅片管上充满了固
体苯酐时，冷油即被换为185℃的热油，将固体苯酐熔化为液体苯酐排入
粗苯酐贮槽。
（3）尾气焚烧
由切换冷凝器排出的大量尾气，主要成分为空气和二氧化碳，并含有少量的有机物。
为了保护环境尾气经蓄热式焚烧炉焚烧，并回收部分热量副产蒸汽。（4）苯酐精制
粗苯酐先经“熟化”即预处理，在高温下使其中的反应副产物分解或缩聚，以减轻精馏的负担。预处理后的粗苯酐进入轻组份塔脱掉其中
轻组份，再进入产品塔脱除其中重组份，得到合格的液体苯酐产品。
精馏采用连续真空精馏，真空度靠空气喷射泵实现，排出尾气并入尾气焚烧炉处理。
苯酐精制预处理和再沸器热源均利用自身副产蒸汽。
工艺流程方块图
三、物料衡算
（1）物料平衡
(2)消耗定额
工艺消耗定额见表4－4。
表4-4 消耗定额
制水工艺 MPI-012（01） 分发部门： 质量部（QA、QC），保障部（制水岗位）。 1.目的 建立纯化水、注射用水生产工艺规程，使产品生产工艺标准化，确保生产有依据，质量有保证。 2.范围
纯化水、注射用水生产工艺。 3.职责 保障部部长、质量部部长、QA、QC。 4.定义 纯化水：为饮用水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的供药用的水，不含任何添加剂。 注射用水：指去离子水经蒸馏所得的水。 纯蒸汽：指由去离子水经蒸馏产生的蒸汽。 反渗透膜：由高分子材料制成的人工半透膜，在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来，能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。 电离子交换（EDI）:是将电渗析膜分离技术与离子交换技术有机地结合起来的一种新的制备超纯水(高纯水)的技术，它利用电渗析过程中的极化现象对填充在淡水室中的离子交换树脂进行电化学再生。 5.内容 5.1.概述 5.1.1.产品名称及质量标准 5.1.2.系统简述 制水岗位共有两套纯化水和注射用水生产设备，分别由山东潍坊精鹰医疗器械有限公司（以下简称精鹰系统）和广州万冠制药设备有限公司（万冠系统）设计制，万冠系统生成的纯化水可进入精鹰系统纯化水储罐。具体组成如下：
5.1.3. 工艺流程图 5.1.3.1. 纯化水制备工艺流程 精鹰系统 万冠系统
5.1.3.2.注射用水制备工艺流程 5.2.纯化水系统 5.2.1.工作原理 5.2.1.1.反渗透(RO)，即施加压力超过溶液的天然渗透压，则溶剂便会流过半透膜，在相 反一侧形成稀溶液，而在加压的一侧形成浓度更高的溶液。如施加的压力等于溶液的天然渗透压，则溶剂的流动不会发生；如施加的压力小于天然渗透压，则溶剂自稀溶液流向浓溶液。 5.2.1.2.电再生离子交换(EDI)即利用两端电极高压使水中带电离子移动，淡水室中充填 离子交换树脂，而树脂的存在可以大大地提高离子的迁移速度。在电压作用下使离子从淡水水流进入到邻近的浓水水流。 5.2.1.3.石英砂过滤器中装有颗粒度均匀的石英砂，可截留原水中的沙石和絮凝物等，降 低水的浊度，进一步提高水的澄明度。
2014年第6期（总第108期）塑料助剂 萘法合成苯酐的注意事项及前景展望 赵德旭 1 张燕 2 （1．邢台旭阳焦化有限公司，邢台，054000；2．河北中煤旭阳焦化有限公司，邢台， 054000）摘 要 因工业萘价格的走低，萘法苯酐（邻苯二甲酸酐）重新受到企业的青睐， 本文介绍了对应用萘法苯酐工艺时应注意的一些问题，并预测了萘法合成苯酐的发展前景。 关键词苯酐萘合成 doi ：10．3969/j．issn．1672－6294．2014．06．006 Attentive Items and Prospect of Synthesis of Phthalic Anhydride by Process Used Naphthalene as Ｒaw Material Zhao Dexu 1 Zhang Yan 2 （1．Xintai Xuyang Coke Chemical Co．，Ltd ，Xingtai ，054000；2．Xuyang Coke Chemical Co．，Ltd．，Xingtai ，054000） Abstract ：The process of phthalic anhydride synthesis by used naphthalene as raw material favoured again by phthalic anhydride producers because the price of industrial product of trended toward lower．The attentive items for used this process and its prospect were pointed out also． Key words ：phthalic anhydride ；naphthalene ；synthesis 收稿日期：2014- 05-15苯酐（邻苯二甲酸酐）是重要的基础有机化工原料，主要用于生产增塑剂、醇酸树脂和不饱和树脂。其中增塑剂（80%为苯酐类增塑剂）总量的95%用于聚氯乙烯（PVC ）塑料的加工。2011年我国苯酐产能为2020kt ，产量为1500kt 左右，而PVC 产能达到23000kt ，产量为12952kt ，不饱和树脂产能达到3550kt ，产量为1890kt ，下游产品产能的释放在一定程度上会带动苯酐产业的发展。 按原料的不同分类，苯酐的生产工艺路线分为邻法和萘法两种。其中萘法生产苯酐工艺有两种，一种是萘法流化床工艺，该工艺原料单耗高，苯酐收率低，因此该工艺已被淘汰；另一种是萘法固定床工艺生产苯酐，是目前一通常采用的工艺。 1萘法苯酐重新引起注意的背景 近几年随着国际原油价格的不断攀升以及全 球邻二甲苯供应紧张， 邻二甲苯价格与苯酐价格基本持平甚至倒挂，因此用邻苯二甲酸法（邻法） 工艺制备苯酐在成本上已无明显优势。与此同 时，因为国家对房地产市场的调控和环保方面的要求，使得环保型减水剂替代了萘系减水剂（70%左右的工业萘用于生产减水剂），造成工业萘价格大幅度下跌，从历史价格最高近10000元/t 的高位（2010年11月份）降到历史最低价格4700元/t （2012年6月），工业萘价格的走低使萘法苯酐项目重新受到重视。加上萘法固定床催化氧化法技术的安全、稳定和高负荷运行，让萘法苯酐具有了更大的竞争优势，因此，一些焦油深加工企业开始考虑新建萘法苯酐装置，而部分邻法装置也开始对装置进行改造，以适应萘邻混合进料、降低企业生产成本。 根据萘法与邻法的收率和单耗综合估算得出：当邻二甲苯的价格大于工业萘价格的1.3倍时，萘法具有优势；当邻二甲苯价格价格小于工业萘价格的1.1倍时，邻法具有优势。图1中横坐标（x ）表示工业萘的价格，纵坐标（y ）表示邻二甲苯的价格。由上图可以看出，对任意x 值，当对应y 值落在实线上方时，则表明萘法具有优势；同理，当对应y 值落在虚线下方 5 2

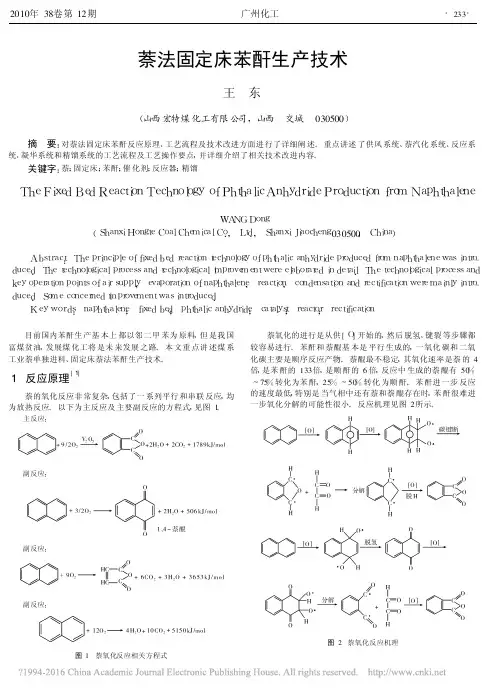

第一章文献综述 1.1苯酐简述 苯酐，全称为邻苯二甲酸酐（Phthalic Anhydride）,常温下为一种白色针状结晶（工业苯酐为白色片状晶体），易燃，在沸点以下易升华，有特殊轻微的刺激性气味。苯酐能引起人们呼吸器官的过敏性症状，苯酐的粉尘或蒸汽对皮肤、眼睛及呼吸道有刺激作用，特别对潮湿的组织刺激更大。苯酐主要用于生产PVC 增塑剂、不饱和聚酯、醇酸树脂以及染料、涂料、农药、医药和仪器添加剂、食用糖精等，是一种重要的有机化工原料。在PVC 生产中，增塑剂最大用量已超过50％，随着塑料工业的快速发展，使苯酐的需求随之增长，推动了国内外苯酐生产的快速发展。 最早的苯酐生产始于1872 年，当时德国BASF 公司以萘为原料，铬酸氧化生产苯酐，后又改用发烟硫酸氧化生产苯酐，但收率极低，仅有15%。自1917 年世界开始以氧化钒为催化剂，用萘生产苯酐后，苯酐的生产逐步走向工业化、规模化，并先后形成了萘法、邻法两种比较成熟的工艺[1]。 1.2苯酐的性质[2] 苯酐，常温下为一种白色针状结晶（工业苯酐为白色片状晶体），易燃，在沸点以下易升华，有特殊轻微的刺激性气味。 分子式C8H4O3，相对密度1.527(4.0℃)，熔点131.6℃，沸点295℃（升华），闪点（开杯）151.7℃，燃点584℃。 微溶于热水和乙醚，溶于乙醇、苯和吡啶。 1.3苯酐的合成方法比较及选取 1.3.1合成苯酐的主要工艺路线 1.3.1.1 萘法[1] 1.3.1.1.1反应原理 萘与空气在催化剂作用下气相氧化生成苯酐。
+O O O 2 V 2O 5 CO 2O H 29/2++2 2 1.3.1.1.2 工艺流程 空气经净化、压缩预热后进入流化床反应器底部，喷入液体萘，萘汽化后与空气混合，通过流化状态的催化剂层，发生放热反应生成苯酐。反应器内装有列管冷却器，用水为热载体移出反应热。反应气体经三级旋风分离器，把气体携带的催化剂分离下来后，进入液体冷凝器，有40%－60%的粗苯酐以液态冷凝下来，气体再进入切换冷凝器（ 又称热融箱）进一步分离粗苯酐，粗苯酐经预分解后进行精馏得到苯酐成品。尾气经洗涤后排放，洗涤液用水稀释后排放或送去进行催化焚烧。 1.3.1.2邻法 1.3.1.2.1 反应原理[1] 邻二甲苯与空气在催化剂作用下气相氧化生成苯酐。 CH 3 CH 3 +3O 2 3O O O H 225 + 1.3.1. 2.2 工艺流程 过滤、净化后的空气经过压缩，预热后与汽化的邻二甲苯混合进入固定床反应器进行放热反应，反应管外用循环的熔盐移出反应热并维持反应温度，熔盐所
方法一 其制备方法是由萘或邻二甲苯催化氧化，现在国内大部分已采用邻二甲苯氧化[1]，现分述如下。 (1)萘氧化法 有沸腾床和固定床法，国内主要采用沸腾床。其工艺是：将热空气送入装有钒催化剂(V2O5)的沸腾床氧化器中升温至300～340℃，将催化剂活化数小时，然后将空气送入氧化器，将熔化的萘喷入氧化器催化层中，反应温度360～380℃，反应后产生的苯酐气体经沸腾床顶部的过滤管滤去催化剂后，经过冷凝器多级冷凝，尾气再经水喷淋塔吸收，将热机油送人热熔冷凝器的翅片管中，苯酐熔成液体，流入储槽即为粗品，分别用浓硫酸处理，碳酸钠中和，然后精馏得成品。 (2)邻二甲苯氧化法 本法分固定床法和沸腾床法(流化床法)。 ①流化床法以钒一钾一锑的氧化物为活性组分，以扩孔硅胶为载体，制成粉状催化剂，在流化床内进行氧化反应，邻二甲苯与空气在气化器内混合后进入流化床反应器，反应温度365～380℃下进行。 ②固定床法以五氧化二钒为主的钒系催化剂，在列管式固定床进行。将过滤后的无尘空气经压缩、预热与气化的邻二甲苯蒸气混合后进人反应器，在400～460℃进行氧化反应，进料空速2000～3000h-1，空气中的邻二甲苯浓度40～60g/m2，反应热由管外循环熔盐带出。反应产物进入蒸气发生器，被冷却的反应气经进一步冷却回收粗苯酐，尾气经水洗回收顺丁烯二酸酐，粗苯酐经减压粗馏，塔顶分馏出低沸点的顺丁烯二酸酐等，塔底物料再真空精馏，得到苯酐成品。 方法二 目前在工业生产中有两种苯酐原料路线，即邻二甲苯法(简称邻法)和萘法。生产工艺有三种：固定床氧化法、流化床气相氧化法和液相法。世界苯酐生产中以邻法固定床氧化技术为主，大约占苯酐生产总能力的80%以上。1.邻二甲苯氧化法一般采用以五氧化二钒为主的钒系催化剂进行邻二甲苯的气相氧化，反应器多数为列管式固定床。将过滤后的无尘气经压缩、预热，与气化的邻二甲苯蒸气混合后进入反应器，在400-460℃进行氧化反应，进料空速2000-3000h-1，空气中邻二甲苯浓度40-60g/m2（标准），反应热由管外循环的熔盐带出。反应产物进入蒸气生器，被冷却的反应气经进一步冷却，回收粗苯酐。尾气经水洗回收顺丁烯二酸酐后放空。粗苯酐经减压粗馏，由塔丁分离出低沸点的顺丁烯二酸酐，甲基顺丁烯二酸酐及苯甲酸等；塔底物料经真空精馏，得到苯酐产品。原料消耗定额：邻二甲苯（98%）1138kg/t。2.萘催化氧化法萘熔融气化后与空气在沸腾床或固定床反应器内，在催化剂五氧化二钒存在下，催化氧化生成苯酐气体，经冷凝热熔而得粗酐，通过热处理后再经减压蒸馏、冷凝、分离而得精苯酐。原料消耗定额：萘（95%以上）11250kg/t。
年产四万吨苯酐生产工艺设计 李健 (安徽工程大学机电学院，芜湖，241000) 摘要 本次设计产品的为苯酐。目前生产工艺有萘或邻二甲苯以及萘和邻二甲苯混合原料的固定床氧化工艺和萘流化床氧化工艺。 该设计的苯酐生产艺是以邻二甲苯为原料，经气化后与空气混合进入反应器催化氧化生成粗苯酐，气体粗苯酐在切换冷凝器冷凝收集，再经预处理后送入精馏塔精馏，得到产品。该工艺流程主要包括氧化反应、冷凝回收、精馏、产品包装和废液尾气处理。 工艺设计内容包括：工艺流程设计、物料衡算、能量衡算、精馏塔设计工艺计算以及生产装置中其他设备的选择等。 图纸包括生产流程图、工厂布置图以及塔设备结构图。 关键词：邻二甲苯、苯酐、工艺设计 -1-
Process design for producing 40000 tons of PA per year Li Jian （Anhui Polytechnic university of Electrical and Mechanical College,Wuhu,Zip:241000） Abstract The design of the product is phthalic anhydride. The current PA design is Fixed Fluidized Bed Design based on anhydride or OX,as well as the mixture of anhydrideand OX,and the naphthalene fluidized bed. This thesis is intended to take the O-xylene as its raw materials and get it gasified,and then enter catalytic reactor,mixing with air,to catalyze phthalic anhydride. The unrefined PA gas would first be gathered in condenser,finally be refined in fractionating tower after Processing.The process includes oxidation,condensation recovery,distillation,packaging and waste gas treatment. Process design include:process design, material balance,energy balance,chemical engineering process calculations and other equipment, plant selection. Blueprints include production flow chart,factory layout plan,the blueprint of structure of the rectifier. Key words: O-xylene, PA, process design -2-
污水处理工艺流程图 污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D 型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。 污水处理 sewage treatment.wastewater treatment 为使污水经过一定方法处理后. 达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等. 现代污水处理技术.按处理程度划分.可分为一级. 二级和三级处理. 一级处理. 主要去除污水中呈悬浮状态的固体污染物质. 物理处理法大部分只能完成一级处 理的要求.经过一级处理的污水.BOD一般可去除30%左右. 达不到排放标准.一级处理属于二级处理的预处理.二级处理. 主要去除污水中呈胶体和溶解状态的有机污染物质（BOD.COD 物质）. 去除率可达90%以上. 使有机污染物达到排放标准. 三级处理.进一步处理难降解的有机物. 氮和磷等能够导致水体富营养化的可溶性无机物等. 主要方法有生物脱氮除磷法. 混凝沉淀法.砂率法.活性炭吸附法. 离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后. 经过格删或者筛率器. 之后进入沉 砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理（即物理处理）. 初沉池的出水进入生物处理设备. 有活性污泥法和生物膜法.（其中活性污泥法的反应器有曝气池. 氧化沟等. 生物膜法包括生物滤池. 生物转盘. 生物接触氧化法和生物流化床）. 生物处理设备的出水进入二次沉淀池. 二沉池的出水经过消毒排放或者进入三级处理. 一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法. 二沉池的污泥一部分回流至初次沉淀池或者生物处理设备. 一部分进入污泥浓缩池.之后 进入污泥消化池. 经过脱水和干燥设备后. 污泥被最后利用. 各个处理构筑物的能耗分析 1. 污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房. 之后被污水泵提升至沉砂池的前池. 水泵运行要消耗大量的能量. 占污水厂运行总能耗相当大的比例. 这与污水流量和要提升的扬程有关. 2. 沉砂池沉砂池的功能是去除比重较大的无机颗粒. 沉砂池一般设于泵站前. 倒虹管前. 以便减轻无机颗粒对水泵.管道的磨损, 也可设于初沉池前. 以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池. 多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机. 以及曝气沉砂池的曝气系统. 多尔沉砂池和钟式沉砂池的动力系统. 3. 初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物. 或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面. 处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池. 辐流沉淀池和竖流沉淀池. 初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机. 吸泥泵等. 但由于排泥周期的影响. 初沉池的能耗是比较低的. 4. 生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例. 它和污泥处理的单元过程 耗能量之和占污水厂直接能耗的60%以上. 活性污泥法的曝气系统的曝气要消耗大量的电能

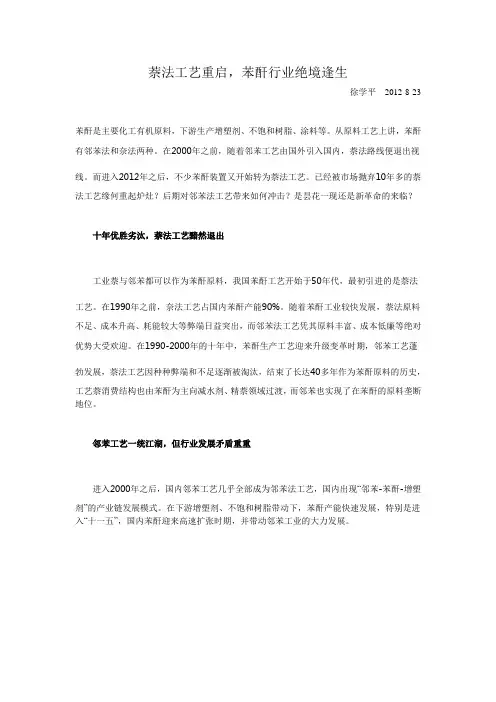

萘法工艺重启，苯酐行业绝境逢生 徐学平2012-8-23 苯酐是主要化工有机原料，下游生产增塑剂、不饱和树脂、涂料等。从原料工艺上讲，苯酐有邻苯法和奈法两种。在2000年之前，随着邻苯工艺由国外引入国内，萘法路线便退出视线。而进入2012年之后，不少苯酐装置又开始转为萘法工艺。已经被市场抛弃10年多的萘法工艺缘何重起炉灶？后期对邻苯法工艺带来如何冲击？是昙花一现还是新革命的来临？ 十年优胜劣汰，萘法工艺黯然退出 工业萘与邻苯都可以作为苯酐原料，我国苯酐工艺开始于50年代，最初引进的是萘法工艺。在1990年之前，奈法工艺占国内苯酐产能90%。随着苯酐工业较快发展，萘法原料不足、成本升高、耗能较大等弊端日益突出，而邻苯法工艺凭其原料丰富、成本低廉等绝对优势大受欢迎。在1990-2000年的十年中，苯酐生产工艺迎来升级变革时期，邻苯工艺蓬勃发展，萘法工艺因种种弊端和不足逐渐被淘汰，结束了长达40多年作为苯酐原料的历史，工艺萘消费结构也由苯酐为主向减水剂、精萘领域过渡，而邻苯也实现了在苯酐的原料垄断地位。 邻苯工艺一统江湖，但行业发展矛盾重重 进入2000年之后，国内邻苯工艺几乎全部成为邻苯法工艺，国内出现“邻苯-苯酐-增塑剂”的产业链发展模式。在下游增塑剂、不饱和树脂带动下，苯酐产能快速发展，特别是进入“十一五”，国内苯酐迎来高速扩张时期，并带动邻苯工业的大力发展。 据卓创数据显示，从2006年至今，苯酐产能由134万吨增长到214万吨，增长率58%，同期邻苯产能由53万吨增长81万吨，增长率52%。可以看出邻苯产能增长低于苯酐增长，而且产能差距也从80万余吨拉到130万吨多。国内出现了苯酐产能过剩、而邻苯产能却不足尴尬局面，二者产能失衡持续加剧，苯酐话语权不断下降，行业竞争加剧利润逐年下降。图中所示，2008年之前苯酐利润700元/吨以上，2010年基本回落到平衡线上，而刚刚过去的2011年却出现350元/吨以上的严重亏损，行业由盛转衰仅仅用了5年！ 时过境迁，萘系工艺重获生机
