球墨铸铁化学成分标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五大常见元素。对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。同普通灰铸铁不同的是，为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。
1、碳及碳当量的选择原则：
碳是球墨铸铁的基本元素，碳高有助于石墨化。由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在～%之间，碳当量在～%之间。铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。但是，碳含量过高，会引起石墨漂浮。因此，球墨铸铁中碳当量的上限以不出现石墨漂浮为原则。
2、硅的选择原则：
硅是强石墨化元素。在球墨铸铁中，硅不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。但是，硅提高铸铁的韧脆性转变温度（图1），降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。球墨铸铁中终硅量一般在—%。选定碳当量后，一般采取高碳低硅强化孕育的原则。硅的下限以不出现自由渗碳体为原则。
球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。
3、锰的选择原则：
由于球墨铸铁中硫的含量已经很低，不需要过多的锰来中和硫，球墨铸铁中锰的作用就主要表现在增加珠光体的稳定性，促进形成(Fe、Mn)3C。这些碳化物偏析于晶界，对球墨铸铁的韧性影响很大。锰也会提高铁素体球墨铸铁的韧脆性转变温度，锰含量每增加%，脆性转变温度提高10～12℃。因此，球墨铸铁中锰含量一般是愈低愈好，即使珠光体球墨铸铁，锰含量也不宜超过～%。只有以提高耐磨性为目的的中锰球铁和贝氏体球铁例外。
4、磷的选择原则：
磷是一种有害元素。它在铸铁中溶解度极低，当其含量小于%时，固溶于基体中，对力学性能几乎没有影响。当含量大于%时，磷极易偏析于共晶团边界，形成二元、三元或复合磷共晶，降低铸铁的韧性。磷提高铸铁的韧脆性转变温度，含磷量每增加%，韧脆性转变温度提高4～℃。因此，球墨铸铁中磷的含量愈低愈好，一般情况下应低于%。对于比较重要的铸件，磷含量应低于%。球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。
5、硫的选择原则：
硫是一种反球化元素，它与镁、稀土等球化元素有很强的亲合力，硫的存在会大量消耗铁液中的球化元素，形成镁和稀土的硫化物，引起夹渣、气孔等铸造缺陷。球墨铸铁中硫的含量一般要求小于%。
铸造合金及其熔炼复习思考题 铸铁及其熔炼 1.什么是Fe-C双重相图，那一个相图是热力学稳定的，如何用双重相图来解释 同一化学成分的铁水在不同的冷却速度下会得到灰口或白口，硅、铬对双重相图共晶临界点各有何影响？ 2.什么是碳当量、共晶度，有何意义。 3.分析片状石墨、球状石墨、蠕虫状石墨与奥氏体的共晶结过程和形成条件。 4.铸铁固态相变有那些，对铸铁最终组织有何影响？ 5.冷却速度、化学成分（C、Si、Mn、 Cr、Cu等）对铸铁的一次结晶和二次结 晶有何影响？ 6.灰铸铁中石墨的分布形态有那几种，对铸铁的性能有何影响，从化学成分、 冷却速度及形核等方面说明其形成条件。 7.灰铸铁的基体和非金属夹杂物有那些类型，对铸铁的性能有何影响？ 8.灰口铸铁的性能有何特点？与其组织有何关系？汽车上那些铸件采用灰口铁 生产？ 9.影响灰铸组织、性能的因素有那些，根据组织与性能的关系分析提高灰铸铁 性能的途径和措施。 10.灰铸铁孕育处理的目的是什么，有那些作用，孕育铸铁化学成分的选择原则 是什么，提高孕育效果有那些途径和措施？ 11.说明球墨铸铁生产的工艺过程，其化学成分选择的原则是什么，与灰口铸铁 有何不同？ 12.球墨铸铁的球化剂和球化处理方法有那些？ 13.球铁凝固组织中为何易于出现自由渗碳体，如何消除自由渗碳体？ 14.根据铸铁组织形成原理分析在铸态下获得高韧性、高强度球墨铸铁的途径与 措施。 15.球墨铸铁比灰口铸铁易出现缩孔、缩松缺陷，分析其原因和防止措施。 16.铸铁的热处理有何特点，生产上球墨铸铁采用那些热处理工艺？ 17.蠕墨铸铁有何性能特点？ 18.蠕墨铸铁的化学成分选择与灰铁和球铁有何不同，蠕化剂和蠕化处理工艺有 那些？ 19.简述可锻铸铁生产工艺过程，化学成分选择原则，为何对于薄壁小件采用可 锻铸铁生产有优越性？ 20.减摩铸铁与抗磨铸铁的组织要求有何不同，常用减摩铸铁和抗磨铸铁有那 些？ 21.提高铸铁的耐热性能的途径和措施有那些？常用耐热铸铁有那些？ 22.提高铸铁的耐蚀性能的途径和措施有那些，硅、铭、铬三元素在耐热铸铁及 耐蚀铸铁中的作用是什么？ 23.简述冲天炉的结构与熔炼的一般过程。 24.简述冲天炉内炉气和温度的分布，影响铁液温度的主要因素。 25.冲天炉内铁液成分变化的一般规律？
球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五大常见元素。对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。同普通灰铸铁不同的是，为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。? 1、碳及碳当量的选择原则：? 碳是球墨铸铁的基本元素，碳高有助于石墨化。由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在～%之间，碳当量在～%之间。铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。但是，碳含量过高，会引起石墨漂浮。因此，球墨铸铁中碳当量的上限以不出现石墨漂浮为原则。? 2、硅的选择原则：? 硅是强石墨化元素。在球墨铸铁中，硅不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。但是，硅提高铸铁的韧脆性转变温度（图1），降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。球墨铸铁中终硅量一般在—%。选定碳当量后，一般采取高碳低硅强化孕育的原则。硅的下限以不出现自由渗碳体为原则。? 球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。 3、锰的选择原则：? 由于球墨铸铁中硫的含量已经很低，不需要过多的锰来中和硫，球墨铸铁中锰的作用就主要表现在增加珠光体的稳定性，促进形成(Fe、Mn)3C。这些碳化物偏析于晶界，对球墨铸铁的韧性影响很大。锰也会提高铁素体球墨铸铁的韧脆性转变温度，锰含量每增加%，脆性转变温度提高10～12℃。因此，球墨铸铁中锰含量一般是愈低愈好，即使珠光体球墨铸铁，锰含量也不宜超过～%。只有以提高耐磨性为目的的中锰球铁和贝氏体球铁例外。? 4、磷的选择原则：? 磷是一种有害元素。它在铸铁中溶解度极低，当其含量小于%时，固溶于基体中，对力学性能几乎没有影响。当含量大于%时，磷极易偏析于共晶团边界，形成二元、三元或复合磷共晶，降低铸铁的韧性。磷提高铸铁的韧脆性转变温度，含磷量每增加%，韧脆性转变温度提高4～℃。因此，球墨铸铁中磷的含量愈低愈好，一般情况下应低于%。对于比较重要的铸件，磷含量应低于%。????球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。? ?5、硫的选择原则：? 硫是一种反球化元素，它与镁、稀土等球化元素有很强的亲合力，硫的存在会大量消耗铁液中的球化元素，形成镁和稀土的硫化物，引起夹渣、气孔等铸造缺陷。球墨铸铁中硫的含量一般要求小于%。
常用材料所用标准及化学成分表 标准牌号 元素质量分数%（除给出范围外为最大值） 序 号 标准 牌号 C Mn P S Si Cu Ni Cr Mo V Nb 备注 1 ASTM A216 WCB 0.30 1.00 0.04 0.045 0.60 0.30 0.50 0.50 0.20 0.03 … 铸件① 2 WCC 0.25 1.20 0.04 0.045 0.60 0.30 0.50 0.50 0.20 0.0 3 … 铸件① 3 ASTM A352 LCB 0.30 1.00 0.04 0.045 0.60 0.30 0.50 0.50 0.20 0.03 … 铸件 4 LCC 0.2 5 1.20 0.04 0.045 0.60 0.30 0.50 0.50 0.20 0.03 … 铸件 5 LC3 0.15 0.50～ 0.80 0.04 0.045 0.60 … 3.00～ 4.00 … … … … 铸件 6 LC9 0.13 0.90 0.04 0.045 0.45 0.30 8.50～ 10.0 0.50 0.20 0.03 … 铸件 7 ASTM A105 A105 0.35 0.60～ 1.05 0.035 0.04 0.10～ 0.35 0.40 0.40 0.30 0.12 0.08 …锻件②
标准牌号 元素质量分数%（除给出范围外为最大值） 序 号 标准 牌号 C Mn P S Si Ti Ni Cr Mo V W 备注 8 ASTM A182 304 0.08 2.00 0.045 0.03 1.00 … 8.00～ 11.0 18.0～ 20.0 … … … 锻件 9 316 0.08 2.00 0.045 0.03 1.00 … 10.00～ 14.0 16.0～ 18.0 2.0～ 3.0 … … 锻件 10 316L 0.03 2.00 0.045 0.03 1.00 … 10.00～ 15.0 16.0～ 18.0 2.0～ 3.0 … … 锻件 11 321 0.08 2.00 0.045 0.03 1.00 0.70 9.00～ 12.0 17.0～ 19.0 …… …锻件③
A312TP3040.000.0800.00 1.000.00 2.000.000.0450.000.03018.0020.008.0011.00 A312TP304H0.0400.1000.00 1.000.00 2.000.000.0450.000.03018.0020.008.0011.00 A312TP304L0.000.0350.00 1.000.00 2.000.000.0450.000.03018.0020.008.0013.00 A312TP310S0.000.0800.00 1.000.00 2.000.000.0450.000.03024.0026.0019.0022.000.000.75 A312TP3160.000.0800.00 1.000.00 2.000.000.0450.000.03016.0018.0010.0014.00 2.00 3.00 A312TP316H0.0400.1000.00 1.000.00 2.000.000.0450.000.03016.0018.0010.0014.00 2.00 3.00 A312TP316L0.000.0350.00 1.000.00 2.000.000.0450.000.03016.0018.0010.0014.00 2.00 3.00 A312TP3170.000.0800.00 1.000.00 2.000.000.0450.000.03018.0020.0011.0014.00 3.00 4.00 A312TP317L0.000.0350.00 1.000.00 2.000.000.0450.000.03018.0020.0011.0015.00 3.00 4.00 A312TP3210.000.0800.00 1.000.00 2.000.000.0450.000.03017.0019.009.0012.005*C0.60 A312TP321H0.0400.1000.00 1.000.00 2.000.000.0450.000.03017.0019.009.0012.004*C0.60 A312TP3470.000.0800.00 1.000.00 2.000.000.0450.000.03017.0019.009.0013.0010*C 1.00 A312TP347H0.0400.1000.00 1.000.00 2.000.000.0450.000.03017.0019.009.0013.008*C 1.00 A213TP3040.000.0800.000.750.00 2.000.000.0400.000.03018.0020.008.0011.00 A213TP304H0.0400.1000.000.750.00 2.000.000.0400.000.03018.0020.008.0011.00 A213TP304L0.000.0350.000.750.00 2.000.000.0400.000.03018.0020.008.0013.00 A213TP310S0.000.0800.000.750.00 2.000.000.0450.000.03024.0026.0019.0022.00 A213TP3160.000.0800.000.750.00 2.000.000.0400.000.03016.0018.0011.0014.00 2.00 3.00 A213TP316L0.000.0350.000.750.00 2.000.000.0400.000.03016.0018.0010.0015.00 2.00 3.00 A213TP3170.000.0800.000.750.00 2.000.000.0400.000.03018.0020.0011.0014.00 3.00 4.00 A213TP317L0.000.0350.000.750.00 2.000.000.0400.000.03018.0020.0011.0015.00 3.00 4.00 A213TP3210.000.0800.000.750.00 2.000.000.0400.000.03017.0020.009.0013.005*C0.60 A213TP3470.000.0800.000.750.00 2.000.000.0400.000.03017.0020.009.0013.0010*C 1.00 A213TP347H0.0400.1000.000.750.00 2.000.000.0400.000.03017.0020.009.0013.008*C 1.00 A269TP3040.000.0800.00 1.000.00 2.000.000.0450.000.03018.0020.008.0011.00 A269TP304L0.000.0350.00 1.000.00 2.000.000.0450.000.03018.0020.008.0012.00 A269TP3160.000.0800.00 1.000.00 2.000.000.0450.000.03016.0018.0010.0014.00 2.00 3.00 A269TP316L0.000.0350.00 1.000.00 2.000.000.0450.000.03016.0018.0010.0015.00 2.00 3.00 A269TP3170.000.0800.00 1.000.00 2.000.000.0450.000.03018.0020.0011.0015.00 3.00 4.00 A269TP3210.000.0800.00 1.000.00 2.000.000.0450.000.03017.0019.009.0012.005*C0.60 A269TP3470.000.0800.00 1.000.00 2.000.000.0450.000.03017.0019.009.0012.0010*C 1.00 A511MT3040.000.0800.00 1.000.00 2.000.000.0400.000.03018.0020.008.0011.00 A511MT304L0.000.0350.00 1.000.00 2.000.000.0400.000.03018.0020.008.0013.00 A511MT310S0.000.0800.00 1.000.00 2.000.000.0400.000.03024.0026.0019.0022.00 A511MT3160.000.0800.00 1.000.00 2.000.000.0400.000.03016.0018.0011.0014.00 2.00 3.00 A511MT316L0.000.0350.00 1.000.00 2.000.000.0400.000.03016.0018.0010.0015.00 2.00 3.00 A511MT3170.000.0800.00 1.000.00 2.000.000.0400.000.03018.0020.0011.0014.00 3.00 4.00 A511MT3210.000.0800.00 1.000.00 2.000.000.0400.000.03017.0020.009.0013.005*C0.60 A511MT3470.000.0800.00 1.000.00 2.000.000.0400.000.03017.0020.009.0013.0010*C 1.00 B677UNS N089040.000.0200.00 1.000.00 2.000.000.0450.000.03519.0023.0023.0028.00 4.00 5.00 1.00 2.00 A376TP3040.000.0800.000.750.00 2.000.000.0400.000.03018.0020.008.0011.00 A376TP304H0.0400.1000.000.750.00 2.000.000.0400.000.03018.0020.008.0011.00 A376TP3160.000.0800.000.750.00 2.000.000.0400.000.03016.0018.0011.0014.00 2.00 3.00 A376TP316H0.0400.1000.000.750.00 2.000.000.0400.000.03016.0018.0011.0014.00 2.00 3.00 A376TP3210.000.0800.000.750.00 2.000.000.0400.000.03017.0020.009.0013.005*C0.60 A376TP321H0.0400.1000.000.750.00 2.000.000.0400.000.03017.0020.009.0013.004*C0.60 A376TP3470.000.0800.000.750.00 2.000.000.0400.000.03017.0020.009.0013.0010*C 1.00 A376TP347H0.0400.1000.000.750.00 2.000.000.0400.000.03017.0020.009.0013.008*C 1.00 A790S318030.000.0300.00 1.000.00 2.000.000.0300.000.02021.0023.00 4.50 6.50 2.50 3.500.080.020 A789S318030.000.0300.00 1.000.00 2.000.000.0300.000.02021.0023.00 4.50 6.50 2.50 3.500.080.020 GB149750Cr18Ni90.000.0700.00 1.000.00 2.000.000.0350.000.03017.0019.008.0011.00 GB149751Cr18Ni90.000.1500.00 1.000.00 2.000.000.0350.000.03017.0019.008.0010.00 GB1497500Cr19Ni100.000.0300.00 1.000.00 2.000.000.0350.000.03018.0020.008.0012.00 GB149750Cr18Ni10Ti0.000.0800.00 1.000.00 2.000.000.0350.000.03017.0019.009.0012.005*C
球墨铸铁化学成分集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五大常见元素。对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。同普通灰铸铁不同的是，为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。 1、碳及碳当量的选择原则： 碳是球墨铸铁的基本元素，碳高有助于石墨化。由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在3.5～3.9%之间，碳当量在4.1～4.7%之间。铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。但是，碳含量过高，会引起石墨漂浮。因此，球墨铸铁中碳当量的上限以不出现石墨漂浮为原则。 2、硅的选择原则： 硅是强石墨化元素。在球墨铸铁中，硅不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。但是，硅提高铸铁的韧脆性转变温度（图1），降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。球墨铸铁中终硅量一般在1.4—3.0%。选定碳当量后，一般采取高碳低硅强化孕育的原则。硅的下限以不出现自由渗碳体为原则。 球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。 3、锰的选择原则： 由于球墨铸铁中硫的含量已经很低，不需要过多的锰来中和硫，球墨铸铁中锰的作用就主要表现在增加珠光体的稳定性，促进形成(Fe、Mn)3C。这些碳化物偏析于晶界，对球墨铸铁的韧性影响很大。锰也会提高铁素体球墨铸铁的韧脆性转变温度，锰含量每增加0.1%，脆性转变温度提高10～12℃。因此，球墨铸铁中锰含量一般是愈低愈好，即使珠光体球墨铸铁，锰含量也不宜超过0.4～0.6%。只有以提高耐磨性为目的的中锰球铁和贝氏体球铁例外。 4、磷的选择原则： 磷是一种有害元素。它在铸铁中溶解度极低，当其含量小于0.05%时，固溶于基体中，对力学性能几乎没有影响。当含量大于0.05%时，磷极易偏析于共晶团边界，形成二元、三元或复合磷共晶，降低铸铁的韧性。磷提高铸铁的韧脆性转变温度，含磷量每增加0.01%，韧脆性转变温度提高4～4.5℃。因此，球墨铸铁中磷的含量愈低愈好，一般情况下应低于0.08%。对于比较重要的铸件，磷含量应低于0.05%。球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。 5、硫的选择原则： 硫是一种反球化元素，它与镁、稀土等球化元素有很强的亲合力，硫的存在会大量消耗铁液中的球化元素，形成镁和稀土的硫化物，引起夹渣、气孔等铸造缺陷。球墨铸铁中硫的含量一般要求小于0.06%。
301不锈钢牌号1Cr17Ni7 ；301不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：16.0～18.0 ，Ni ：6.0-8.0，S ：≤0.03 ，P ：≤0.045 304不锈钢牌号：0Cr18Ni9（0Cr19Ni9）；304不锈钢化学成分% C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：18.0～20.0 ，Ni ：8.0～10.0，S ：≤0.03 ，P ：≤0.045 304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10）；304L不锈钢化学成分% C：≤0.03 ，Si ：≤1.0 ，Mn ：2.0 Cr ：18.0～20.0 ，Ni ：9.0～13.0，S ：≤0.03 ，P ：≤0.045 321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 302不锈钢牌号：1Cr18Ni9；302不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045 303不锈钢牌号：Y1Cr18Ni9；化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.15 ，P ：≤0.20，Mo≤6.0 316不锈钢牌号：0Cr17Ni12Mo2；化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：10.0～14.0 S ：≤0.03P ：≤0.045Mo≤2.0-3.0 316L不锈钢牌号：00Cr17Ni14Mo2；化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0。 310不锈钢化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2；310S不锈钢化学成分% C：≤0.08 Si ：≤1.5 Mn ：≤2.0 Cr ：23.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 317L不锈钢牌号:0Cr19Ni13Mo3 ；317L不锈钢化学成分%：C≤ 0.02 N ≤0.14 Cr ≤17.8 Ni ≤12.7 Mo≤ 4.1 309S不锈钢牌号0Cr23Ni13 ；309S不锈钢化学成分：C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：22-24 ，Ni ：12-15，S ：≤0.03 ，P ：≤0.045 314不锈钢牌号1Cr25ni20Si2；314不锈钢化学成分% ：C≤0.25，Si1.5-3.0，Mn≤2.00 ，P ≤0.04，S≤0.03，Ni：19-22，Cr：23-26 321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 840的在国内可以用2520的代替,主要是含镍比例高,抗氧化性强；840不锈钢化学成分% : C：≤0.07，Si ≤1.5, Mn ≤2.0, Cr ：18.0～22.0,Ni ：18~23.0,S≤0.03,P0.045,Al:0.35,Ti:0.31
Monel 400蒙乃尔 蒙乃尔400特性及应用领域概述： 蒙乃尔400(UNS N04400、NCu30)蒙乃尔400 合金的组织为高强度的单相固溶体，它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。此合金在氢氟酸和氟气介质中具有优质的耐蚀性，对热浓碱液也有优良的耐蚀性。同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。400合金是一种铜镍合金耐蚀性优良，在各种媒介中具有良好的耐腐蚀性，焊接性能好、高强度中度，该合金已在多种场合中广泛应用. 在咸水或海水具有优良的抗孔蚀、应力腐蚀能力.尤其是耐氢氟酸和抗盐酸.广泛应用于化工、石油、海洋工业. 蒙乃尔400相近牌号： 美国UNS 德国 SEW VDIUV 英国 BS 法国 AFNOR Monel 400 N04400 W.Nr.2.4360 NiCu30Fe NA 12 Nu 30 蒙乃尔400 化学成份： 合金 C Mn Si S Ni Cu Fe Monel 400 ≤0.30 ≤2.00 ≤0.50 ≤0.024 ≥63 28.0～34.0 ≤2.5 蒙乃尔400物理性能： 密度8.83g/cm3 熔点1300-1390℃ 蒙乃尔400力学性能：(在20℃检测机械性能的最小值) 合金 抗拉强度 Rm N/mm2 屈服强度 RP0.2N/mm2 延伸率 A5 % 布氏硬度 HB Monel400 480 170 35 ≥331 规格状态σЬ/ MPa σ 0.2/MPa δ5 /% 棒材/ 轧棒760 585 8 锻棒585 380 10 管件 退火483 83 40 去应力586 207 15 蒙乃尔400生产执行标准： 圆钢、棒材、带材、管材、阀座、球体、法兰和锻件协商供应
球墨铸铁简介： 球墨铸铁是通过球化和孕育处理得到球状石墨，有效地提高了铸铁的机械性能，特别是提高了塑性和韧性，从而得到比碳钢还高的强度。球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料，其综合性能接近于钢，正是基于其优异的性能，已成功地用于铸造一些受力复杂，强度、韧性、耐磨性要求较高的零件。球墨铸铁已迅速发展为仅次于灰铸铁的、应用十分广泛的铸铁材料。所谓“以铁代钢”，主要指球墨铸铁。 析出的石墨呈球形的铸铁。球状石墨对金属基体的割裂作用比片状石墨小，使铸铁的强度达到基体组织强度的70～90％，抗拉强度可达120kgf/mm2，并且具有良好的韧性。球墨铸铁除铁外的化学成分通常为：含碳量3.6～3.8％，含硅量2.0～3.0％，含锰、磷、硫总量不超过1.5％和适量的稀土、镁等球化剂。 制造步骤： （一）严格要求化学成分，对原铁液要求的碳硅含量比灰铸铁高，降低球墨铸铁中锰，磷，硫的含量 （二）铁液出炉温度比灰铸铁更高，以补偿球化，孕育处理时铁液温度的损失（三）进行球化处理，即往铁液中添加球化剂 （四）加入孕育剂进行孕育处理 （五）球墨铸铁流动性较差，收缩较大，因此需要较高的浇注温度及较大的浇注系统尺寸，合理应用冒口，冷铁，采用顺序凝固原则 （六）进行热处理

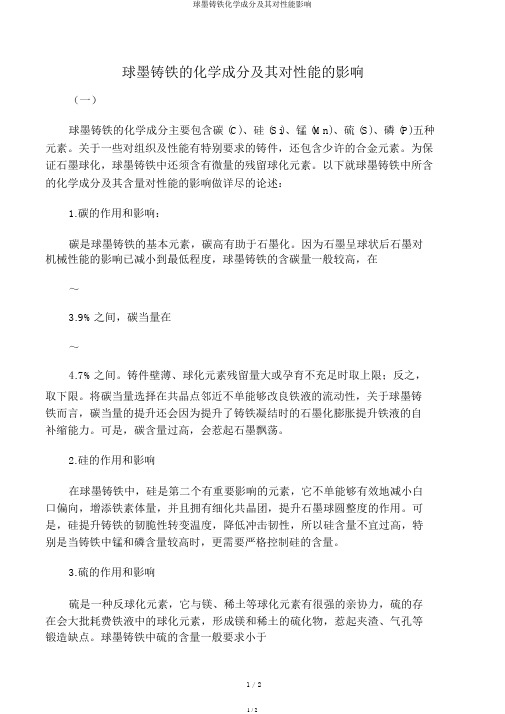

球墨铸铁中所含的化学成分及其含量对性能的影响 球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五种元素。对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。以下就球墨铸铁中所含的化学成分及其含量对性能的影响做详细的阐述： 1、碳的作用和影响： 碳是球墨铸铁的基本元素，碳高有助于石墨化。由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在3.5～3.9%之间，碳当量在4.1～4.7%之间。铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。但是，碳含量过高，会引起石墨漂浮。 2、硅的作用和影响 在球墨铸铁中，硅是第二个有重要影响的元素，它不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。但是，硅提高铸铁的韧脆性转变温度，降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。 3、硫的作用和影响 硫是一种反球化元素，它与镁、稀土等球化元素有很强的亲合力，硫的存在会大量消耗铁液中的球化元素，形成镁和稀土的硫化物，引起夹渣、气孔等铸造缺陷。球墨铸铁中硫的含量一般要求小于0.06%。 4、磷的作用和影响
球墨铸铁化学成分标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五大常见元素。对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。同普通灰铸铁不同的是，为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。 1、碳及碳当量的选择原则： 碳是球墨铸铁的基本元素，碳高有助于石墨化。由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在～%之间，碳当量在～%之间。铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。但是，碳含量过高，会引起石墨漂浮。因此，球墨铸铁中碳当量的上限以不出现石墨漂浮为原则。 2、硅的选择原则： 硅是强石墨化元素。在球墨铸铁中，硅不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。但是，硅提高铸铁的韧脆性转变温度（图1），降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。球墨铸铁中终硅量一般在—%。选定碳当量后，一般采取高碳低硅强化孕育的原则。硅的下限以不出现自由渗碳体为原则。 球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。 3、锰的选择原则：
由于球墨铸铁中硫的含量已经很低，不需要过多的锰来中和硫，球墨铸铁中锰的作用就主要表现在增加珠光体的稳定性，促进形成(Fe、Mn)3C。这些碳化物偏析于晶界，对球墨铸铁的韧性影响很大。锰也会提高铁素体球墨铸铁的韧脆性转变温度，锰含量每增加%，脆性转变温度提高10～12℃。因此，球墨铸铁中锰含量一般是愈低愈好，即使珠光体球墨铸铁，锰含量也不宜超过～%。只有以提高耐磨性为目的的中锰球铁和贝氏体球铁例外。 4、磷的选择原则： 磷是一种有害元素。它在铸铁中溶解度极低，当其含量小于%时，固溶于基体中，对力学性能几乎没有影响。当含量大于%时，磷极易偏析于共晶团边界，形成二元、三元或复合磷共晶，降低铸铁的韧性。磷提高铸铁的韧脆性转变温度，含磷量每增加%，韧脆性转变温度提高4～℃。因此，球墨铸铁中磷的含量愈低愈好，一般情况下应低于%。对于比较重要的铸件，磷含量应低于%。球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。 5、硫的选择原则： 硫是一种反球化元素，它与镁、稀土等球化元素有很强的亲合力，硫的存在会大量消耗铁液中的球化元素，形成镁和稀土的硫化物，引起夹渣、气孔等铸造缺陷。球墨铸铁中硫的含量一般要求小于%。
锤头高铬铸铁铸造工艺 高铬铸铁化学成分设计：（一般采用亚共晶高铬铸铁） 1、工艺上常常通过调整碳含量来达到改变碳化物数量。 2、不含其他合金元素的高铬铸铁，空淬能淬透的最大直径为20mm，要提高淬透性，必须加入合金元素。 3、锰剧烈降低Ms，会使高铬铸铁在淬火后有较多的残留奥氏体，因此，一般控制在1.0%以下。 4、铜降低Ms，会造成许多的残留奥氏体，因此，一般控制在1.5%以下。 5、由于V价格高，通常只适用于不易热处理的铸件。 6、硅提高Ms，会减少残留奥氏体，同时降低淬透性，因此，一般应控制。 7、高铬铸铁感应炉熔炼温度1480℃，已经足够，不必太高。 8、高铬铸铁浇注温度不希望太高，以免收缩过大和粘砂。浇注温度厚大件1350-1400℃，（一般件1380-1420℃）。高的浇注温度加重冒口下的缩孔，而且会造成浓密的显微缩松，同时使晶粒组织粗大。 9、高铬铸铁模型收缩率2%。 10、高铬铸铁冒口尺寸按碳钢设计，浇注系统按灰铸铁设计。采用气割法切割浇冒口，容易产生热裂纹，故设计时采用易割冒口或者侧冒口，采用敲击法去除。 11、高铬铸铁寿命短的原因，不是金相不合格，而是，铸件
内存在缩孔、气孔、夹杂等铸造缺陷，因此必须足够重视铸造工艺。 12、高铬铸铁容易开裂。在铸造工艺设计上注意不让铸件收缩受阻，以免造成开裂。 13、高铬铸铁铸件在铸型中应充分冷却，然后开箱。开箱过早，开箱温度过高，是铸件开裂的主要原因。 14、高铬铸铁采用金属型铸造时，浇注温度应保持在150℃以上，以免铸件冷却太快开裂。 15、高铬铸铁采用高温空淬，中低温回火的热处理，获得高硬度的马氏体基体。 16、高铬铸铁在热处理前的铸态基体组织取决于铸态冷却速度的高低。冷却速度高时通常为奥氏体基体：随冷却速度降低逐渐开始析出部分马氏体、珠光体和奥氏体的混合物。：冷却速度进一步降低，可能获得珠光体基体的组织。 17、高铬铸铁一般根据铬含量和零件壁厚选择最佳淬火温度。淬火温度越高，淬透性越高，但淬火后形成残留奥氏体数量有可能越多。Cr15高铬铸铁的淬火温度940-970℃，Cr20高铬铸铁的淬火温度960-1010℃。保温时间根据壁厚选择。一般2-4h,壁厚零件4-6h。 18空淬后的高铬铸铁存在较大的内应力，应尽快进行回火热处理。 19、对一些形状复杂、壁厚形成悬殊的高铬铸铁铸件应严格
常用金属材料中各种化学成分对性能的影响 1．生铁： 生铁中除铁外，还含有碳、硅、锰、磷和硫等元素。这些元素对生铁的性能均有一定的影响。 碳（C）：在生铁中以两种形态存在，一种是游离碳（石墨），主要存在于铸造生铁中，另一种是化合碳（碳化铁），主要存在于炼钢生铁中，碳化铁硬而脆，塑性低，含量适当可提高生铁的强度和硬度，含量过多，则使生铁难于削切加工，这就是炼钢生铁切削性能差的原因。石墨很软，强度低，它的存在能增加生铁的铸造性能。 硅（Si）：能促使生铁中所含的碳分离为石墨状，能去氧，还能减少铸件的气眼，能提高熔化生铁的流动性，降低铸件的收缩量，但含硅过多，也会使生铁变硬变脆。 锰（Mn）：能溶于铁素体和渗碳体。在高炉炼制生铁时，含锰量适当，可提高生铁的铸造性能和削切性能，在高炉里锰还可以和有害杂质硫形成硫化锰，进入炉渣。 磷（P）：属于有害元素，但磷可使铁水的流动性增加，这是因为硫减低了生铁熔点，所以在有的制品内往往含磷量较高。然而磷的存在又使铁增加硬脆性，优良的生铁含磷量应少，有时为了要增加流动性，含磷量可达1.2%。 硫（S）：在生铁中是有害元素，它促使铁与碳的结合，使铁硬脆，并与铁化合成低熔点的硫化铁，使生铁产生热脆性和减低铁液的流动性，顾含硫高的生铁不适于铸造细件。铸造生铁中硫的含量规定最多不得超过0.06%（车轮生铁除外）。 2．钢： 2．1元素在钢中的作用 2．1．1 常存杂质元素对钢材性能的影响 钢除含碳以外，还含有少量锰(Mn)、硅(Si)、硫(S)、磷(P)、氧（O）、氮（N）和氢（H）等元素。这些元素并非为改善钢材质量有意加入的，而是由矿石及冶炼过程中带入的，故称为杂质元素。这些杂质对钢性能是有一定影响，为了保证钢材的质量，在国家标准中对各类钢的化学成分都作了严格的规定。 1）硫 硫来源于炼钢的矿石与燃料焦炭。它是钢中的一种有害元素。硫以硫化铁(FeS)的形态存在于钢中，FeS和 Fe 形成低熔点(985℃)化合物。而钢材的热加工温度一般在1150～1200℃以上，所以当钢材热加工时，由于 FeS 化合物的过早熔化而导致工件开裂，这种现象称为“热脆”。含硫量愈高，热脆现象愈严重，故必须对钢中含硫量进行控制。高级优质钢：S＜0.02%～0.03%；优质钢：S ＜0.03%～0.045%；普通钢：S＜0.055%～0.7%以下。 2）磷 磷是由矿石带入钢中的，一般说磷也是有害元素。磷虽能使钢材的强度、硬度增高，但引起塑性、冲击韧性显著降低。特别是在低温时，它使钢材显著变脆，这种现象称"冷脆"。冷脆使钢材的冷加工及焊接性变坏，含磷愈高，冷脆性愈大，故钢中对含磷量控制较严。高级优质钢： P ＜0.025%；优质钢： P＜0.04%；
International Alloy Designations and Chemical Composition Limits for Wrought Aluminum and Wrought Aluminum Alloys 1525 Wilson Boulevard, Arlington, VA 22209 https://www.doczj.com/doc/3817817146.html, With Support for On-line Access From: A luminum E xtruders C ouncil A luminium F ederation of S outh A frica A ustralian A luminium C ouncil L td. E uropean A luminium A ssociation J apan A luminium A ssociation A lro S.A, R omania Revised: February 2009 Supersedes: April 2006 ? Copyright 2009, The Aluminum Association, Inc. Unauthorized reproduction and sale by photocopy or any other method is illegal.
Use of the Information The Aluminum Association has used its best efforts in compiling the information contained in this publication. Although the Association believes that its compilation procedures are reliable, it does not warrant, either expressly or impliedly, the accuracy or completeness of this information. The Aluminum Association assumes no responsibility or liability for the use of the information herein. All Aluminum Association published standards, data, specifications and other material are reviewed at least every five years and revised, reaffirmed or withdrawn. Users are advised to contact The Aluminum Association to ascertain whether the information in this publication has been superseded in the interim between publication and proposed use.
C97800 化学成分： 含锡量一般在3～14%之间主要用于制作弹性元件和耐磨零件。变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。磷是良好的脱氧剂，还能改善流动性和耐磨性。锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。这种合金具有较高的力学性能、减 磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。可用线材火焰喷 涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。 锡青铜是铸造收缩率最小的有色金属合金，用来生产形状复杂、轮廓清晰、气密性要求 不高的铸件，锡青铜在大气、海水、淡水和蒸汽中十分耐蚀，广泛用于蒸汽锅炉和海船零件。含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和弹性零件。含铅锡青 铜常用作耐磨零件和滑动轴承。含锌锡青铜可作高气密性铸件。[特性 含有3%～14%锡的青铜，此外还常常加入磷、锌、铅等元素。是人类应用最早的合金，至今已有约4000年的使用历史。它耐蚀、耐磨，有较好的力学性能和工艺性能，并能很好地焊接和钎焊，冲击时不产生火花。分为加工锡青铜和铸造锡青铜。用于压力加工的锡青铜含锡量 低于6%～7%，铸造锡青铜的含锡量为10%～14%。常用牌号有QSn4-3，QSn4.4-2.5，QSn7-O.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3等。锡青铜是铸造收缩率最小的有色金属合金，可用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。锡青铜在大气、海水、淡水和蒸汽中 十分耐蚀，广泛用于蒸汽锅炉和海船零件。含磷锡青铜具有良好的力学性能，可用作高精密 工作母机的耐磨零件和弹性零件。含铅锡青铜常用作耐磨零件和滑动轴承。含锌锡青铜可作 高气密性铸件。
品种及技术要求 1.1 牌号及化学成分 铸造生铁。 1.1.2 根据供需双方协议，Z34号生铁含硅量允许3.60～6.00％，但装入一个车箱内的生铁，其含硅量的差别应不大于0.40％。 1.l.3 根据需方要求，方可供应第一组含锰量的生铁。经供需双方协议，可供应含锰量大于1.3％的生铁。 1.1.4 用含铜矿石冶炼的生铁应分析含铜量。各号生铁的含碳量与含铜量，均不作报废依据。 1.1.5 生铁订货时，必须在合同中注明铁号和组、级、类等技术条件的具体要求。 1.2 块重 各号生铁均应铸成5±2公斤小块，而大于7公斤与小于2公斤的铁块之和，每批中应不超过总重量的10％，根据需方要求，方可供应重量不大于40公斤的铁块。
1.3 表面要求 铁块表面要洁净，如表面有炉渣和砂粒，应清除掉，但允许附有石灰和石墨。 2 试验方法 铸造用生铁化学成分分析的取样，按GB719—65《生铁的化学分析用试样采取法》进行。化学分析方法按GB 223.1～223.7～81《钢铁及其合金化学分析方法》中碳、硫、磷、锰、硅量的测定和YB35(1～28)一78《钢铁化学分析方法》或能保证标准规定的准确度的其它方法进行。仲裁分析只能按GB223.1～223.7—81和YB 35(1～28)一78所规定的方法进行。 3 检验规则、运输和质量证明书 3.1 生铁质量的检查和验收由供方技术监督部门进行。 3.2 每一车箱只准装载同一炉次的生铁。 3.3 生铁块经水陆联运时，转运港埠必须以车为单位进行装卸，车与车不得相混。但发货人、收货人、铁号、组、级、类均相同者除外。 3.4 每批交货的生铁，必须随运单附有证明生铁符合订货合同和本标准要求的质量证明书。 质量证明书中应注明： a 订货合同号； b 铁号、块度； c 炉次、组、级、类和重量； d 化学成分分析结果； e 本标准编号。
