后置埋件力学性能检测（拉拔）预约须知
1.需委托方提前出具证明材料，准确标注所使用锚栓：品种、规格、数量、分布及施工日期（化学栓要求在固化时间当天进行检验），后置埋件委托的检验方法(破坏性试验/非破坏性试验)，证明材料应有建设单位、监理单位、施工单位的签字并盖章。
2.必须提供后置埋件（锚栓）
①设计拉力，后置埋件（锚栓）有效埋深、基材种类及强度等级；
②非钢材破坏承载力标准值（混凝土受拉锥体破坏承载力标准值）N Rk,c、
③后置埋件屈服强度标准值?yk、后置埋件应力截面面积A S 、
④后置埋件钢材破坏受拉承载力标准值N Rk,s，
⑤后置埋件设计水平拉力N Sd。
⑥相关证明应加盖设计单位资质章，工程信息应每页都清晰可辨。整个设计计算书或证明应措辞严谨，宜为一页纸，若为多页应加盖骑缝章且每页注明页码。
3.施工现场应确保后置埋件裸露在基材表面，其上部不应有埋板，钢龙骨，箍筋等妨碍试验操作的连接构造。
4.做好现场的配合工作。准备好图纸、吊篮、架子等，满足进行拉拔试验时所在检测部位的实验人员的可操作性和安全性。将检测时间通知甲方及监理方以方便其对检测工作进行见证。
5、拉拔试验抽样数量为1‰，且不少于5个点。
第一章金属的力学性能 一、填空题 1、金属工艺学是研究工程上常用材料性能和___________的一门综合性的技术基础课。 2、金属材料的性能可分为两大类：一类叫_____________，反映材料在使用过程中表现出来的特性， 另一类叫__________，反映材料在加工过程中表现出来的特性。 3、金属在力作用下所显示与弹性和非弹性反应相关或涉及力—应变关系的性能，叫做金属________。 4、金属抵抗永久变形和断裂的能力称为强度，常用的强度判断依据是__________、___________等。 5、断裂前金属发生不可逆永久变形的能力成为塑性，常用的塑性判断依据是________和_________。 6、常用的硬度表示方法有__________、___________和维氏硬度。 二、单项选择题 7、下列不是金属力学性能的是（） A、强度 B、硬度 C、韧性 D、压力加工性能 8、根据拉伸实验过程中拉伸实验力和伸长量关系，画出的力——伸长曲线（拉伸图）可以确定出金 属的（） A、强度和硬度 B、强度和塑性 C、强度和韧性 D、塑性和韧性 9、试样拉断前所承受的最大标称拉应力为（） A、抗压强度 B、屈服强度 C、疲劳强度 D、抗拉强度 10、拉伸实验中，试样所受的力为（） A、冲击 B、多次冲击 C、交变载荷 D、静态力 11、属于材料物理性能的是（） A、强度 B、硬度 C、热膨胀性 D、耐腐蚀性 12、常用的塑性判断依据是（） A、断后伸长率和断面收缩率 B、塑性和韧性 C、断面收缩率和塑性 D、断后伸长率和塑性 13、工程上所用的材料，一般要求其屈强比（） A、越大越好 B、越小越好 C、大些，但不可过大 D、小些，但不可过小 14、工程上一般规定，塑性材料的δ为（） A、≥1% B、≥5% C、≥10% D、≥15% 15、适于测试硬质合金、表面淬火刚及薄片金属的硬度的测试方法是（） A、布氏硬度 B、洛氏硬度 C、维氏硬度 D、以上方法都可以 16、不宜用于成品与表面薄层硬度测试方法（） A、布氏硬度 B、洛氏硬度 C、维氏硬度 D、以上方法都不宜 17、用金刚石圆锥体作为压头可以用来测试（） A、布氏硬度 B、洛氏硬度 C、维氏硬度 D、以上都可以 18、金属的韧性通常随加载速度提高、温度降低、应力集中程度加剧而（） A、变好 B、变差 C、无影响 D、难以判断 19、判断韧性的依据是（） A、强度和塑性 B、冲击韧度和塑性 C、冲击韧度和多冲抗力 D、冲击韧度和强度 20、金属疲劳的判断依据是（） A、强度 B、塑性 C、抗拉强度 D、疲劳强度 21、材料的冲击韧度越大，其韧性就（） A、越好 B、越差 C、无影响 D、难以确定 三、简答题 22、什么叫金属的力学性能？常用的金属力学性能有哪些？
陶瓷材料力学性能的检测方法 为了有效而合理的利用材料，必须对材料的性能充分的了解。材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。 1.弯曲强度 弯曲实验一般分三点弯曲和四点弯曲两种，如图1-1所示。四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。 图1-1 三点弯曲和四点弯曲示意图 由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M ，该截面对中性轴的惯性矩为I z ，那么距中性轴距离为y 点的应力大小为： z I My = σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为： =??? ? ???= z I y a P max max 21σ???? ?圆形截面 16矩形截面 332D Pa bh Pa π
其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。 而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为： =??? ? ???= z I y a P l max max 4σ???? ?圆形截面 8矩形截面 2332D Pl bh Pl π 式中l 为两个支点之间的距离（也称为试样的跨度）。 上述的应力计算公式仅适用于线弹性变形阶段。脆性材料一般塑性变形非常小，同弹性变形比较可以忽略不计，因此在断裂前都遵循上述公式。断裂载荷所对应的应力即为试样的弯曲强度。 需要注意的是，一般我们要求试样的长度和直径比约为10，并且在支点的外伸部分留足够的长度，否则可能影响测试精度。另外，弯曲试样下表面的光洁度对结果可能也会产生显著的影响。粗糙表面可能成为应力集中源而产生早期断裂。所以一般要求表面要进行磨抛处理。当采用矩形试样时，也必须注意试样的放置方向，避免使计算中b 、h 换位得到错误的结果。 2.断裂韧性 应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K ）表示。尖端呈张开型（I 型）的裂纹最危险，其应力强度因子用K I 表示，恰好使材料产生脆性断裂的K I 称为临界应力强度因子，用K IC 表示。金属材料的K IC 一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。 陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此可以通过测量裂纹的长度来测定K IC 。其突出的优点在于快速、简单、可使用非常小的试样。如果以P C 作为可使压痕产生雷文的临界负荷，那么图中显示了不同负荷下的裂纹情况。 由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。推导出了各种半经
贵州大学2007-2008学年第一学期考试试卷 A 缺口效应； 因缺口的存在，改变了缺口根部的应力的分布状态，出现： ① 应力状态变硬(由单向拉应力变为三向拉应力)； ② 应力集中的现象称为缺口效应。 解理台阶； 在拉应力作用下，将材料沿某特定的晶体学平面快速分离的穿晶脆性断裂方式称为解理断裂，称该晶体学平面为解理平面；在该解理平面上，常常会出现一些小台阶，叫解理台阶；这些小台阶有汇聚为大的台阶的倾向，表现为河流状花样。 冷脆转变； 当温度T ℃低于某一温度T K 时，金属材料由韧性状态转变为脆性状态，材料的αK 值明显降低的现象。 热疲劳； 因工作温度的周期性变化，在构件内部产生交变热应力循环所导致的疲劳断裂，表现为龟裂。 咬合磨损； 在摩擦面润滑缺乏时，摩擦面间凸起部分因局部受力较大而咬合变形并紧密结合，并产生形变强化作用，其强度、硬度均较高，在随后的相对分离的运动时，因该咬合的部位因结合紧密而不能分开，引起其中某一摩擦面上的被咬合部分与其基体分离，咬合吸附于另一摩擦面上，导致该摩擦面的物质颗粒损失所形成的磨损。 二、计算题（共42分,第1题22分，第2题20分） 1、一直径为10mm ，标距长为50mm 的标准拉伸试样，在拉力P=10kN 时，测 得其标距伸长为50.80mm 。求拉力P=32kN 时，试样受到的条件应力、条件应变及真应力、真应变。（14分） 该试样在拉力达到55.42kN 时，开始发生明显的塑性变形；在拉力达到67.76kN 后试样断裂，测得断后的拉伸试样的标距为57.6mm ，最小处截面直径为8.32mm ；求该材料的屈服极限σs 、断裂极限σb 、延伸率和断面收缩率。（8分） 解： d 0 =10.0mm, L 0 = 50mm, P 1=10kN 时L 1 = 50.80mm ；P 2=32kN 因P 1、P 2均远小于材料的屈服拉力55.42kN ，试样处于弹性变形阶段，据虎克 得 分 评分人
00000000000R 有效期限至：2016-04-05 xxx建设工程质量安全监督站 钢筋力学性能检验报告 工程名称：/ 报告编号：BRZ11500092 (第2页共2页) 委托单位/ 委托编号15000697-2 委托日期2015-04-27 施工单位/ 钢材种类热轧带肋钢筋检测日期2015-04-28 结构部位/ 牌号HRB400 报告日期2015-04-29 见证单位/ 见证人/ 证书编号/ 检验性质委托检验 样品编号 公称 直径 （mm） 技术指标要求 序 号 屈服 强度 Re(MPa) 极限 强度Rm （MPa） 伸长 率 A(%) 最大力 下总伸 长率(%) 冷弯实测强度比值 重量 偏差 (%) 生产 厂别 炉号 出产合 格证编 号 代表 数量 （t） 弯心直 径d （mm） 弯曲 角度 a（） 结果Rm/Re Re/Re K 屈服 强度 (MPa) 极限 强度 (MPa) 伸 长 率 (%) 最大力 下总伸 长率(%) 重量 偏差 （%） BZ11500392 18 ≥ 400 ≥ 540 ≥ 16 ≥ 7.5 ± 5 1 475 600 27.0 / 72.0 180 合格 1.26 1.19 -4 三钢/ / 60 2 470 595 27.0 / 72.0 180 合格 1.27 1.18 BZ11500393 20 ≥ 400 ≥ 540 ≥ 16 ≥ 7.5 ± 5 1 470 600 26.5 / 80.0 180 合格 1.29 1.18 -4 三钢/ / 60 2 475 605 26.0 / 80.0 180 合格 1.27 1.19 BZ11500394 16 ≥ 400 ≥ 540 ≥ 16 ≥ 7.5 ± 5 1 460 595 27.0 / 64.0 180 合格 1.29 1.15 -4 三钢/ / 60 2 465 590 27.5 / 64.0 180 合格 1.27 1.16 检验依据GB1499.2-2007《钢筋混凝土用热轧带肋钢筋》GB/T228.1-2010《金属材料室温拉伸试验方法》 主要仪 器设备仪器名称：油压万能材料试验机管理编号：YQ-03 规格型号： WI-100 有效期至：2016-01-14 结论样品编号：BZ11500392 样品编号：BZ11500393 样品编号：BZ11500394 试样依据标准所检验项目符合指标要求 试样依据标准所检验项目符合指标要求 试样依据标准所检验项目符合指标要求备注 声明1、报告未盖检测单位“检测报告专用章”无效。 2、复制报告未重新加盖检测单位“检测报告专用章”无效。 3、对报告若有异议，应及时向检测单位提出。 地址 地址：xxxxxxxxxxxxxxxxx(xxx建设工程质量安全监督 站) 邮编：000000 电话:0000-00000000 传真：0000-00000000 批准：审核：校核：检验：
混凝土结构后锚固用锚栓的选用分析 作者：黄潇校对：庞卫锋 随着幕墙行业的不断发展，幕墙的安全重要性已经被提上日程，开发商越来越关注幕墙的安全性，特别是幕墙主受力龙骨与主体结构之间的连接。从国家到地方，近几年新发布的规范对幕墙后锚固用锚栓的选择使用都进行了规定，比如《混凝土结构后锚固技术规程》、《混凝土结构加固设计规范》、《上海市建筑幕墙工程技术规范》、《浙建〔2013〕2号》文（关于印发《建筑幕墙安全技术要求》的通知）等。现针对各规范条文的规定来解读幕墙后锚固用锚栓的选用。 一、相关规范中对后锚固的规定原文摘录 (一)《混凝土结构后锚固技术规程》JGJ145-2013技术规程原文摘录 表4.1.1-1 锚栓用于结构构件连接时的使用范围 表4.1.1-2 锚栓用于非结构构件连接时的使用范围
《混凝土结构后锚固技术规程》中相关名词解析——概念及规范解析： 1. 扭矩控制式膨胀螺栓与位移控制式膨胀螺栓：两者的区别在于安装方式，扭矩控制式特指 螺栓的安装是借助力矩扳手达到设定的力矩值，促使螺杆入孔，进而端头膨胀片挤压混凝土的膨胀螺栓，位移控控制式特指需要使用敲击的方式促使螺杆入孔，进而端头膨胀片挤压混凝土的产生抵抗混凝土破坏时的膨胀螺栓； 2. 特殊倒锥形化学锚栓：我们比较熟悉的另一种称呼叫做定型化学锚栓，常见的锚杆呈一节 一节倒锥状或球状凸起的锚栓就是定型化学锚栓了。这种锚栓结合了普通化学锚栓和扩底锚栓的优点，一方面通过化学粘结剂保证锚栓与混凝土体的粘结强度，另一方面又通过倒锥体与混凝土机械锁键保证螺栓与混凝土体的连接强度，是一种具备较好抗震性能的化学锚栓。 3. 生命线工程：主要是指维持城市生存功能系统和对国计民生有重大影响的工程。主要包括 供水，排水系统工程；电力、燃气，石油输送管线等能源供给系统工程；电话和广播电视等情报通信系统工程；大型医疗系统工程和公路、铁路等交通系统的工程。所以针对大多数幕墙项目来说，基本均属于非生命线工程。 4. 开裂混凝土和非开裂混凝土：这两个概念其实并不是文字描述的那样以混凝土自身实际开 裂与否来区分，而是工程本身对混凝土构件在施工和使用中的不同要求。对于一般混凝土构件，允许其在内部产生一定宽度的裂缝的状态下工作，而对于一些大跨度混凝土预应力，大体积水工混凝土等重要混凝土结构，则不允许结构内部带裂缝工作，所以一般民用建筑幕墙我们推荐使用适用于开裂混凝土的锚栓。 5. 非结构构件：主要指建筑非结构构件（如维护外墙、隔墙、幕墙、吊顶、广告牌、储物柜 架等）及建筑附属机电设备支架（如电梯，照明和应急电源，通信设备，管道系统，采暖和空调系统，烟火监测和消防系统，公用天线）等。 针对幕墙行业，虽相对主体结构来说，幕墙被划入建筑非结构构件，但是作为一种持久性使用的外围护结构，它的安全性和适用性应满足住宅建筑设计要求，并应符合国家现行有关标准的规定。对其耐久性问题，由于材料性质、功能要求及更换的难易程度不同在具体设计上应予以重视。根据其重要性、破坏后果的严重性及其对建筑结构的影响程度，采取不同的设计要求和构造措施。对抗震设计要求的，尚应对非结构构件采取抗震措施或进行必要的抗震计算。对不同功能的非结构构件，应满足相应的承载能力、变形能力(刚度和延性)要求，并应具有适应主体结构变形的能力；与主体结构的连接、锚固应牢固、可靠，要求锚固承载力大于连接件的承载力。所以幕墙工程涉及到幕墙结构主受力位置的锚固，关系到工程整体的耐久性，适用性，安全性问题时，还是要严格对待对锚栓的选用的。
力学性能检测试验仪器 一、力学性能检测试验仪器技术参数:最大试验力：5KN负荷传感器容量：0.5T（5KN）（能加配1个或多个其他容量的负荷传感器） ?精度等级：0.5级试验力测量范围：0.4%～100%FS（满量程）试验力分辨率：最大试验力的±1/300000，全程不分档，且分辨率不变。力控制：力控控制速度范围：0.001％～5％FS/s。力控速度控制精度：0.001％～1％FS/s 时，±0.2％；1％～5％FS/s时，±0.5力控保持精度： ±0.002％FS。变形控制：变形控控制速度范围：0.001％～5％FS/s。变形控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～5％FS/s时，±0.5％。变形控保持精度：±0.002％FS。位移控制：位移控控制速度范围：0.0001～1000mm/min。位移控速度控制精度：±0.2％；位移控保持精度：无误差。有效试验宽度：120mm、360mm、410mm三种规格有效拉伸空间：800mm有效压缩行程：800mm控制系统：全微机自动控制。单位选择：g/Kg/N/KN/Lb多重保护：系统具有过流、过压、欠流、欠压等保护；行程具有程控限位、极限限位、软件限位三重保护。出现紧急情况可进行紧急制动。主机结构：门式，结构新颖，美观大方，运行平稳电源：220V 50Hz功率：0.4Kw主机重量：95，130Kg主机外型尺寸：650*360*1600，800*410*1600 ?二、力学性能检测试验仪器使用范围及技术说明:1、适用范围QX-W400 微机控制电子万能试验机为材料力学性能测量的试验设备，可进行金属线材与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取最大试验力，断裂力，屈服力，抗拉强度，抗压强度，弯曲强
第二章后置埋件 2.1概述 2.1.1基本概念 后置埋件是指安装在结构上的埋置锚固件，其中涉及到三种客体：结构基材、锚固件和被连接体。锚固件不但要完成被锚固件与原结构的连接作用，更重要的是能有效的将外加荷载直接传递到原结构上，从而达到安全、可靠的功效。近几年许多既有建筑需要进行加固，或者是被赋予了新的功能，需要进行改造，或是在原建筑物上添加新的建筑。在这些情况下，需要在建筑本身建好以后再使用一些方法将新的结构、构件、设备连接到这些建筑主体或者建筑上来，这样的方法称之为后锚固技术。后锚固是指通过相关技术手段在既有混凝土结构上的锚固。该方法具有施工简单、使用灵活，既可用于加固改造工程也可用于新建建筑物，但其受力状态复杂破坏类型较多，失效概率较大。 影响后置埋件可靠性的影响因素主要有两个，一是锚固件本身的质量，二是后埋置技术。后置埋件作用原理可以分为凸形结合(机械锁定嵌固结合)，摩擦结合和材料结合。凸形结合时，荷载通过锚栓与锚固基础间的机械啮合来传递。此类结合的钻孔须专门与锚栓匹配的钻头进行拓孔，锚栓在拓孔部分与锚固基础形成凸形结合，通过啮合将荷载传给锚固基底。此类锚栓在混凝土结构中具有良好的抗震、抗冲击性能，可以在混凝土受拉区中使用。膨胀式锚栓的作用原理属摩擦结合，膨胀片张开后，使锚栓与孔壁间形成摩擦力。膨胀力可由两种途径产生：扭矩控制和位移控制。扭矩控制是用力矩板手达到规定的安装扭矩后，膨胀片张开。位移控制是把扩充锥体敲击入膨胀套管内，达到规定的打入行程后，膨胀片张开。第三种是材料结合。即通过胶合体将荷载传给锚固基础，如当今应用很广泛的植筋技术。 2.1.2后置埋件分类 后置埋件锚固的方法有很多，总的可以分为两大类：植筋和使用锚栓锚固。锚栓是将被连接件锚固到混凝土基材上的锚固组件，可分为机械锚栓和粘结型锚栓；按受力锚栓的个数可分为单锚、双锚以及群锚。 锚栓按工作原理以及构造的不同可分为：膨胀型锚栓（按照形成膨胀力来源分为扭矩控制式和位移控制式）、扩孔型锚栓（按照扩孔方式可分为自扩孔和预扩孔）、化学植筋以及长螺杆等。 1、膨胀型锚栓：利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓（图4-2-1，图4-2-2）。 2、扩孔型锚栓：通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓（图4-2-3）。 图4-2-1扭矩控制式膨胀型锚栓
力学性能检测样品制样作业指导书使用目的： 规范金属原材及焊接件力学性能试样的制样方法及尺寸。 试样依据： 《钢及钢产品力学性能试验取样位置及试样制备》GB/T2975-1998 《金属材料拉伸试验第1部分：室温拉伸试验方法》GB/ 《金属材料弯曲试验方法》GB/T232-2010 《金属材料夏比摆锤冲击试验方法》GB/T229-2007 《厚度方向性能钢板》GB/T5313-2010 《承压设备产品焊接试件的力学性能检验》NB/T47016-2011 《钢筋焊接接头试验方法标准》JGJ/T27-2001 一、拉伸试样取样方法：GB/T 1、厚度＜3mm的薄板和薄带试样加工类型 1）试样形状： 试样的夹持头部一般比其平行长度部分宽（见图1）。试样头部与平行长度之 间应有过渡半径至少为20mm的过渡弧相连接。头部宽度应≥，b 为原始宽度。 通过协议，也可使用不带头试样。 2）试样尺寸： 比例试样尺寸见表1。 较广泛使用的三种非比例试样尺寸见表2。 平行长度不应小于L 0+b /2。
有争议时，平行长度应为L 0+2b 0，除非材料尺寸不足够。 对宽度等于或小于20mm 的不带头试样，除非产品标准中另有规定，原始标距L 0应等于50mm 。对于这类试样，两夹头间的自由长度应等于L 0+3b 0。 加工尺寸应满足表3给出的形状公差。 3）试样制备： 制备试样应不影响其力学性能，应通过机加工方法去除由于剪切或冲切而产生的加工硬化部分材料。 这些试样优先从板材或带材上制备。如果可能，应保留原轧制面。 图1 机加工的矩形横截面试样 表1 矩形横截面比例试样 表2 矩形横截面非比例试样 表3 试样宽度公差（单位：mm ） 2、直径或厚度小于4mm 线材、棒材和型材试样加工类型 1）试样形状： 试样通常为产品的一部分，不经机加工（见图2）。 2）试样尺寸： 原始标距L 0应取200mm ±2mm 或100mm ±1mm 。试验机两夹头之间的试样长度至少 等于L 0+3b 0，或L 0+3d 0，最小值为L 0+20mm 。见表4。 如果不测定断后伸长率，两夹头间的最小自由长度可以为50mm 。 3）如以盘卷交货的产品，可进行校直。 图2 产品一部分的不经机加工试样 表4 非比例试样
材料力学性能拉伸试验报告 材化08 李文迪 40860044
[试验目的] 1. 测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能。 2. 测定低碳钢的应变硬化指数和应变硬化系数。 [试验材料] 通过室温拉伸试验完成上述性能测试工作，测试过程执行GB/T228-2002:金属材料室温拉伸试验方法： 1.1试验材料：退火低碳钢，正火低碳钢，淬火低碳钢的R4标准试样各一个。 1.2热处理状态及组织性能特点简述： 1.2.1退火低碳钢：将钢加热到Ac3或Ac1以上30-50℃，保温一段时间后，缓慢而均匀 的冷却称为退火。 特点：退火可以降低硬度，使材料便于切削加工，并使钢的晶粒细化，消除应力。1.2.2正火低碳钢：将钢加热到Ac3或Accm以上30-50℃，保温后在空气中冷却称为正 火。 特点：许多碳素钢和合金钢正火后，各项机械性能均较好，可以细化晶粒。 1.2.3淬火低碳钢：对于亚共析钢，即低碳钢和中碳钢加热到Ac3以上30-50℃，在此 温度下保持一段时间，使钢的组织全部变成奥氏体，然后快速冷却（水冷或油冷），使奥氏体来不及分解而形成马氏体组织，称为淬火。 特点：硬度大，适合对硬度有特殊要求的部件。 1.3试样规格尺寸：采用R4试样。 参数如下：
1.4公差要求 [试验原理] 1.原理简介：材料的机械性能指标是由拉伸破坏试验来确定的，由试验可知弹性阶段 卸荷后，试样变形立即消失，这种变形是弹性变形。当负荷增加到一定值时，测力度盘的指针停止转动或来回摆动，拉伸图上出现了锯齿平台，即荷载不增加的情况下，试样继续伸长，材料处在屈服阶段。此时可记录下屈服强度R 。当屈服到一定 eL 程度后，材料又重新具有了抵抗变形的能力，材料处在强化阶段。此阶段：强化后的材料就产生了残余应变，卸载后再重新加载，具有和原材料不同的性质，材料的强度提高了。但是断裂后的残余变形比原来降低了。这种常温下经塑性变形后，材料强度提高，塑性降低的现象称为冷作硬化。当荷载达到最大值Rm后，试样的某一部位截面开始急剧缩小致使载荷下降,至到断裂。 [试验设备与仪器] 1.1试验中需要测得： （1）连续测量加载过程中的载荷R和试样上某段的伸长量（Lu-Lo）数据。（有万能材料试验机给出应力-应变曲线） （2）两个个直接测量量：试样标距的长度 L o；直径 d。 1.2试样标距长度与直径精度：由于两者为直接测量量，工具为游标卡尺，最高精度为 0.02mm。 1.3检测工具：万能材料试验机 WDW-200D。载荷传感器，0.5级。引伸计，0.5级。 注1：应力值并非试验机直接给出，由载荷传感器直接测量施加的载荷值，进而转化成工程应力，0.5级，即精确至载荷传感器满量程的1/500。 注2：连续测试试样上某段的伸长量由引伸计完成，0.5级，即至引伸计满量程的1/50。
xxx建设工程质量安全监督站 钢筋力学性能检验报告 工程名称：/ 报告编号：BRZ11500092 (第2页共2页)
00000000000R 有效期限至：2016-04-05 批准： 审核： 校核： 检验： xxx 建设工程质量安全监督站 钢筋力学性能检验报告 工程名称：/ 报告编号：BRZ11500092 (第1页 共2页) 委托单位 / 委托编号 15000697-2 委托日期 2015-04-27 施工单位 / 钢材种类 热轧带肋钢筋 检测日期 2015-04-28 结构部位 / 牌 号 HRB400 报告日期 2015-04-29 见证单位 / 见证人 / 证书编号 / 检验性质 委托检验 样品编号 公称 直径 （mm ） 技术指标要求 序号 屈服 强度 Re(MPa) 极限 强度Rm （MPa ） 伸长率A(%) 最大力下总伸长率(%) 冷弯 实测强度比值 重量 偏差 (%) 生产厂别 炉号 出产合 格证编 号 代表数量（t ） 弯心直径d （mm ） 弯曲角度a （） 结果 Rm/Re Re/Re K 屈服 强度 (MPa) 极限 强度 (MPa) 伸长率(%) 最大力下总伸 长率(%) 重量偏差 （%） BZ11500389 10 ≥ 400 ≥ 540 ≥16 ≥ 7.5 ± 7 1 445 580 29.5 / 40.0 180 合格 1.30 1.11 -7 三钢 / / 60 2 450 585 29.0 / 40.0 180 合格 1.30 1.1 3 BZ11500390 12 ≥ 400 ≥ 540 ≥16 ≥ 7.5 ± 7 1 470 590 27.5 / 48.0 180 合格 1.25 1.18 -6 三钢 / / 60 2 465 595 27.5 / 48.0 180 合格 1.28 1.16 BZ11500391 14 ≥ 400 ≥ 540 ≥16 ≥ 7.5 ± 5 1 450 585 27.0 / 56.0 180 合格 1.30 1.13 -4 三钢 / / 60 2 450 580 27.0 / 56.0 180 合格 1.29 1.13 检验依据 GB1499.2-2007《钢筋混凝土用热轧带肋钢筋》GB/T228.1-2010《金属材料室温拉伸试验方法》 主要仪器设备 仪器名称：电液式万能试验机 管理编号：YQ-061 规格型号：WA-100B 有效期至：2016-01-14 结论 样品编号：BZ11500389 样品编号：BZ11500390 样品编号：BZ11500391 试样 依据标准所检验项目符合指标要求 试样 依据标准所检验项目符合指标要求 试样 依据标准所检验项目符合指标要求 备 注
1、一：工艺流程：工艺流程安装程序：钻孔——清孔——置入药剂管——钻 入螺栓——凝胶过程——硬化过程——固定物体1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。 2、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除，保持孔内清洁。 3、 置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。4、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。电钻一般使用冲击钻或手钻，钻速为750 转/分。这时螺栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。 同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。5、凝胶过程：保持安装工具不动。6、硬化过程：取下安装工具静待药剂硬化。7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将物体固定便可。二：质量要求及控制1、钻孔时最好使用与锚栓相匹配的钻头，并不得损伤钢筋。2、在施工之前，必须对锚栓作材料力学性能试验，经试验合格后，方可现场使用。3、在现场施工应做锚栓现场应用条件确定试验，以充分检验承载能力。试验不仅在低强度混凝土中进行，也要在高强度混凝土中进行。在测试中，其允许荷载、相应间距、边距构件厚度按生产厂的说明埋置锚栓。试验采用轴心拉力、剪力及拉剪组合力，从而确定荷载方向对承载力的影响。4、清孔时必须将孔内尘土及浮灰清理干净。5、药管在冬施时，应提前对其进行保温处理，以保证药管在插入钻孔时有足够的流动性(在手温时，树脂象蜂蜜一样流动)。6、螺杆必须用电钻旋入，不许直接敲入。7、钻孔内不得有积水。三：检测及验收施工完毕后按规范要求进行拉拔试验，并请监理现场旁站监督，达到要求后再进行下
陶瓷力学性能检测之断裂韧性检测 一、概述 陶瓷材料及制品在人们的生产生活中发挥着重要的作用，因其重要性，陶瓷检测也显得重要。下面就陶瓷的化学性能、力学性能等方面做一下简单介绍，供企业个人做为参考。 陶瓷材料的检测性能包括物理性能、化学性能、热学性能、电学性能等方面，其中物理性能、化学性能和力学性能是其主要的检测重点。物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，下文主要以科标检测为例来介绍下陶瓷力学性能中弯曲强度检测的相关原理，科标检测专业提供相应的陶瓷材料检测，检测结果精准，出具报告，因此有一定的参考价值！二、断裂韧性 应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K）表示。尖端呈张开型（I型）的裂纹最危险，其应力强度因子用K I表示，恰好使材料产生脆性断裂的K I称为临界应力强度因子，用K IC表示。金属材料的K IC一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。
陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此 可以通过测量裂纹的长度来测定K IC 。其突出的优点在于快速、简单、 可使用非常小的试样。如果以P C 作为可使压痕产生雷文的临界负荷， 那么图中显示了不同负荷下的裂纹情况。 由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。推导出了各种半经验的理论公式。其中Blendell 结合理论分析和实验数据拟合，给出下列方程： ??? ???=???? ??????? ??c a E H Ha K IC 4.8lg 055.052 21φφ 图2-1 P ＜P C （左）和P ＞P C （右）时压痕 K IC 是I 型应力强度因子，也就是断裂韧性；φ为一常数，约等于 3；HV 是维氏硬度；a 为压痕对角线长度的一半；c 为表面裂纹长度的一半，见图2-1。经过大量的研究表明，该公式至少在下列范围内是使用的：硬度（HV ）=1~30GPa ，断裂韧性（K IC ）=0.9~16MPa ·m 1/22a 2c
金属力学性能复习 一、填空题 1.静载荷下边的力学性能试验方法主要有拉伸试验、弯曲试验、扭转试验和压缩试验等。 2. 一般的拉伸曲线可以分为四个阶段：弹性变形阶段、屈服阶段、均匀塑性变形阶段和非均匀塑性变形阶段。 3. 屈服现象标志着金属材料屈服阶段的开始，屈服强度则标志着金属材料对开始塑性变形或小量塑性变形能力的抵抗。 4. 屈强比：是指屈服强度和抗拉强度的比值，提高屈强比可提高金属材料抵抗开始塑性变形的能力，有利于减轻机件和重量，但是屈强比过高又极易导致脆性断裂。 5. 一般常用的的塑性指标有屈服点延伸率、最大力下的总延伸率、最大力下的非比例延伸率、断后伸长率、断面收缩率等，其中最为常用的是断后伸长率和断面收缩率 。 6. 金属材料在断裂前吸收塑性变形功和断裂功的能力称为金属材料的韧性。一般来说，韧性包括静力韧性、冲击韧性和断裂韧性。 7. 硬度测试的方法很多，最常用的有三种方法：布氏硬度测试方法、络氏硬度的试验方法和维氏硬度实验法。 8. 金属材料制成机件后，机件对弹性变形的抗力称为刚度。它的大小和机件的截面积及其弹性模量成正比，机件刚度=E 〃S. 9. 金属强化的方式主要有：单晶体强化、晶界强化、固溶强化、以及有序强化、位错强化、分散强化等（写出任意3种强化方式即可）。 10. 于光滑的圆柱试样，在静拉伸下的韧性端口的典型断口，它由三个区域组成：纤维区、放射区、剪切唇区。 11. 变形速率可以分为位移速度和应变速度。 二、判断题 1.在弹性变形阶段，拉力F 与绝对变形量之间成正比例线性关系;（√） 若不成比例原因，写虎克定律。 2.在有屈服现象的金属材料中，其试样在拉伸试验过程中力不断增加（保持恒定）仍能继续伸长的应力，也称为抗服强度。（×） 不增加，称为屈服强度。 3.一般来讲，随着温度升高，强度降低，塑性减小。（×） 金属内部原子间结合力减小，所以强度降低塑性增大。 4.络氏硬度试验采用金刚石圆锥体或淬火钢球压头，压入金属表面后，经规定保持时间后卸除主实验力，以测量压痕的深度来计算络氏硬度。压入深度越深，硬度越大，反之，硬度越小。（×） 络氏硬度公式 5.金属抗拉强度b σ与布氏硬度HB 之间有以下关系式：b σ＝K ?HB ，这说明布氏硬度越大，其抗拉强度也越大。（√） 6.弹性模量E 是一个比例常数，对于某种金属来说，它是一种固有的特性。（√） 7.使用含碳量高（含碳量为0.5-0.7％）的钢，不能提高机件吸收弹性变形功。（×） 8.脆性断裂前不产生明显的塑性变形，即断裂产生在弹性变形阶段，吸收的能量很小，这种断裂是可预见的。（×）
材料力学性能测试实验 报告 标准化管理部编码-[99968T-6889628-J68568-1689N]
材料基本力学性能试验—拉伸和弯曲一、实验原理 拉伸实验原理 拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉 至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。 对于均匀横截面样品的拉伸过程，如图 1 所示， 图 1 金属试样拉伸示意图 则样品中的应力为 其中A 为样品横截面的面积。应变定义为 其中△l 是试样拉伸变形的长度。 典型的金属拉伸实验曲线见图 2 所示。 图3 金属拉伸的四个阶段 典型的金属拉伸曲线分为四个阶段，分别如图 3(a)-(d)所示。直线部分的斜率E 就是杨氏模量、σs 点是屈服点。金属拉伸达到屈服点后，开始出现颈缩 现象，接着产生强化后最终断裂。 弯曲实验原理 可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实 验结果测定材料弯曲力学性能。为方便分析，样品的横截面一般为圆形或矩形。 三点弯曲的示意图如图 4 所示。 图4 三点弯曲试验示意图 据材料力学，弹性范围内三点弯曲情况下C 点的总挠度和力F 之间的关系是 其中I 为试样截面的惯性矩，E 为杨氏模量。 弯曲弹性模量的测定 将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲， 对于矩形截面的试样，具体符号及弯曲示意如图 5 所示。 对试样施加相当于σpb0.01。 (或σrb0.01)的10％以下的预弯应力F。并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。记录弯曲力的增量DF 和相应挠度的增量Df ,则弯曲弹性模量为 对于矩形横截面试样，横截面的惯性矩I 为 其中b、h 分别是试样横截面的宽度和高度。 也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图 6 所示。然后利用式(4)计算弯曲弹性模量。 二、试样要求

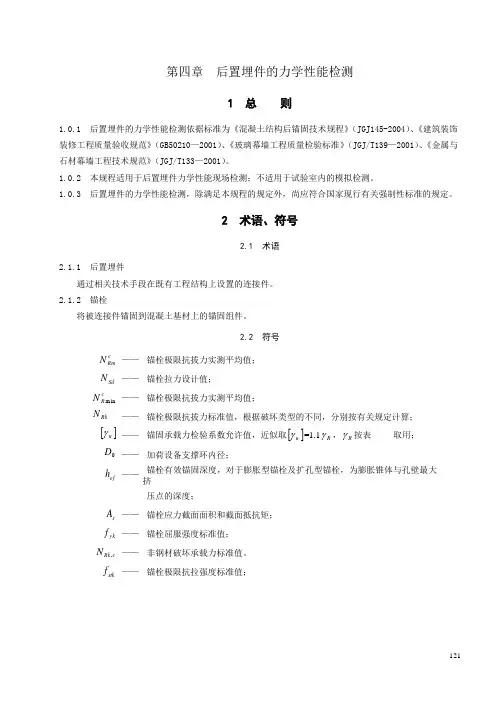

后置埋件的力学性能检测 1 总 则 1.0.1 后置埋件的力学性能检测依据标准为《混凝土结构后锚固技术规程》（JGJ145-2004）、《建筑装饰装修工程质量验收规范》（GB50210—2001）、《玻璃幕墙工程质量检验标准》（JGJ/T139—2001）、《金属与石材幕墙工程技术规范》（JGJ/T133—2001）。 1.0.2 本规程适用于后置埋件力学性能现场检测；不适用于试验室内的模拟检测。 1.0.3 后置埋件的力学性能检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。 2 术语、符号 2.1 术语 2.1.1 后置埋件 通过相关技术手段在既有工程结构上设置的连接件。 2.1.2 锚栓 将被连接件锚固到混凝土基材上的锚固组件。 2.2 符号 c Rm N —— 锚栓极限抗拔力实测平均值； Sd N —— 锚栓拉力设计值； c R N min —— 锚栓极限抗拔力实测平均值； Rk N —— 锚栓极限抗拔力标准值，根据破坏类型的不同，分别按有关规定计算； []u γ —— 锚固承载力检验系数允许值，近似取[]u γ=1.1R γ，R γ按表 取用； 0D —— 加荷设备支撑环内径； ef h —— 锚栓有效锚固深度，对于膨胀型锚栓及扩孔型锚栓，为膨胀锥体与孔壁最大 挤 压点的深度； s A —— 锚栓应力截面面积和截面抵抗矩； yk f —— 锚栓屈服强度标准值； c Rk N , —— 非钢材破坏承载力标准值。 stk f —— 锚栓极限抗拉强度标准值；
3 基本规定 3.1 检测方法及适用范围 3.1.1 检测前宜具有下列资料； 1 工程名称及建设单位、设计单位、施工单位和监理单位名称； 2 结构或构件名称、施工图纸、工程验收记录以及相关的施工技术资料； 3 后置埋件品种、规格、数量、分布及位置等； 4 结构或构件存在的质量问题。 3.1.2 锚栓抗拔承载力现场检验可分为非破坏性检验和破坏性检验。对于一般结构及非结构构件，可采用非破坏性检验；对于重要结构构件及生命线工程非结构构件，应采用破坏性检验。 3.2 仪器设备 3.2.1 现场检验用的仪器、设备，如拉拔仪、x-y 记录仪、电子荷载位移测量仪等，应定期检定或校准。 3.2.2 加荷设备应能按规定的速度加荷，测力系统整机误差不应超过全量程的±2%。 3.2.3 加荷设备应能保证所施加的拉伸荷载始终与锚栓的轴线一致。 3.2.4 位移测量记录仪宜能连续记录。当不能连续记录荷载位移曲线时，可分阶段记录，在到达荷载峰值前，记录点应在10点以上。位移测量误差不应超过0.02mm 。 3.2.5 位移仪应保证能够测量出锚栓相对于基材表面的垂直位移，直至锚固破坏。 3.3 试样选取 3.3.1 锚固抗拔承载力现场非破坏性检验可采用随机抽样办法取样。 3.3.2 同规格，同型号，基本相同部位的锚栓组成一个检验批。抽取数量按每批锚栓总数的1‰计算，且不少于3根。 3.4 检测方法 3.4.1 加荷设备支撑环内径0D 应满足下述要求：化学植筋0D ≥max (12d ，250mm)，膨胀型锚栓和扩孔型锚栓0D ≥4ef h 。 3.4.2 锚栓拉拔检验可选用以下两种加荷制度： 1 连续加载，以匀速加载至设定荷载或锚固破坏，总加荷时间为2min ～3min 。 2 分级加载，以预计极限荷载的10%为一级，逐级加荷，每级荷载保持1min ～2min ，至设定荷载或锚固破坏。 3 非破坏性检验，荷载检验值应取0.9s A yk f 及0.8c Rk N ,计算之较小值。c Rk N ,为非钢材破坏承载力标准值。
后置埋件的力学性能检验
————————————————————————————————作者：————————————————————————————————日期： ?
后置埋件的力学性能检验 山东建筑大学 李安起 目录 １．概述 2.建筑结构加固工程施工质量验收规范GB50550-２010（混凝土结构加固设计规范 GB50367-2006） ３．混凝土结构后锚固技术规程JGJ1４5—2004 4.砌体结构工程施工质量验收规范ＧB5020３-2011——拉结筋 5.混凝土结构工程无机材料后锚固技术规程ＪGJ/Ｔ２71-2012 1 概述——几个概念 ?后置埋件:通过相关技术手段在既有工程结构上设置的连接件。 ?锚栓:将被连接件锚固到混凝土基材上的锚固组件。 ?植筋:以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆锚固于基材混凝土中。 ?化学植筋：以化学粘结剂——锚固胶,将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根技术。 ?锚筋:用于后锚固工程中的光圆或带肋钢筋。 具备资料： （1)工程名称及建设单位、设计单位、施工单位和监理单位名称； (2）结构或构件名称、施工图纸、工程验收记录以及相关的施工技术资料； （3）后置埋件品种、规格、数量、分布及位置等； （4)结构或构件存在的质量问题。 1 概述——标准 ◆建筑结构加固工程施工质量验收规范GB５０5５0-20１0之附录W《锚固承载力现场检验方法及评定标准》; ◆混凝土结构后锚固技术规程JGＪ145—２004之附录A《锚固承载力现场检验方法》 ◆砌体结构工程施工质量验收规范GＢ５020３-2０11（20１2年5月1日实施）——9．2.3条 ◆混凝土结构工程无机材料后锚固技术规程JＧＪ/T2７１-20１2 (２01２年８月1日实施)——附录A 建筑结构加固工程施工质量验收规范GB505５0-20１0 １９.4 施工质量检验 19.4.1 植筋的粘结剂固化时间达到7ｄ的当日,应抽样进行锚固承载力检验。其检验方法及质量评定标准必须符合本规范附录W的规定。 检查数量：按本规范附录Ｗ确定。
钢结构钢材原材料拉伸、冷弯力学性能检测技术 一、检测依据 《碳素结构钢》GB/T700-2006 《金属材料 室温拉伸试验方法》GB/T228-2002 《金属材料 弯曲试验方法》GB/T232-1999 二、技术要求 1. 拉伸试验 1）原理 试验系用拉力拉伸试样，一般拉至断裂，侧定材料的屈服强度R e （MPa ）、抗拉强度R m （MPa ）、 伸长率A （%）。除非另有规定，试验一般在室温10℃～35℃范围内进行。对温度要求严格的试验，试验温度应为23℃ 士5℃。 伸长率A ：原始标距的伸长与原始标距(L 0)之比的百分率。 应力：试验期间任一时刻的力除以试样原始横截面积(S 0)之商。 屈服强度R e ：当金属材料呈现屈服现象时，在试验期间达到塑性变形发生而力不增加的应力点.应区分上屈服强度和下屈服强度。 抗拉强度R m ：相应最大力(F m ) 的应力。 极限强度 ultimate strength 物体在外力作用下发生破坏时出现的最大应力，也可称为破坏强度或破坏应力。一般用标称应力来表示。根据应力种类的不同，可分为拉伸强度(σt)、压缩强度(σc)、剪切强度(σs)等。 2）制样 试样的形状与尺寸取决于要被试验的金属产品的形状与尺寸。通常从产品、压制坯或铸锭切取样坯经机加工制成试样。但具有恒定横截面的产品(型材、棒材、线材等)和铸造试样(铸铁和铸造非铁合金)可以不经机加工而进行试验。矩形横截面试样，推荐其宽厚比不超过8:1。 试样原始标距与原始横截面积有00S k L 关系者称为比例试样。国际上使用的比例系数k 的值为5.65。原始标距应不小于15mm 。当试样横截面积太小，以致采用比例系数k 为5.65 的值不能符合这一最小标距要求时，可以采用较高的值〔优先采用11.3 的值)或采用非比例试样。非比例试样其原始标距(L 0)与其原始横截面积（S 0）无关。
