变压器合闸后就有“嗡嗡”的响声，这是由铁芯中交变的磁通在铁芯硅钢片间产生一种力的振动的结果。一般说，这种“嗡嗡”声的大小与加在变压器上的电压和电流成正比。正常运行中，变压器铁芯声音应是均匀的，但在过电压(如铁磁共振)和过电流(如过负荷、大动力负荷启动、穿越性短路等)情况下可能会产生比原来“嗡嗡”声大但无杂音的声音,但也可能随着负荷的急剧变化，呈现“割割割、割割割”突出的间隙响声，此声音的发生与变压器指示仪表(电流表、电压表)的指示同时动作，容易辨别。其他异常声音，则包括:
(1)个别零件松动，造成非常惊人的“锤击”和“刮大风”之声，如“叮叮当当”和“呼呼”之声，但指
示仪表均正常，且油色、油位、油温也正常。
(2)变压器外壳与其他物体撞击引起，如因变压器内部铁芯的振动引起其他部件振动，使接触部位相互撞击；变压器上装控制线的软管与外壳或散热器撞击，呈现“沙沙沙”声，这种声音有连续时间较长但存有间隙的特点，此时变压器各种部件不会呈现异常现象。这时可寻找声源，在最响的一侧用手或木棒按住再听声音有何变化，以判别之。
(3)外界气候影响造成的放电声，如大雾天、雪天造成套管处电晕放电或辉光放电，呈现“嘶嘶”、“嗤嗤”之声，夜间可见蓝色小火花。
(4)铁芯故障引起，如铁芯接地线断线会产生如放电的霹裂声，“铁芯着火”，将造成不正常鸣声。
(5)匝间短路引起短路处局部严重发热，使油局部
沸腾会发出“咕噜咕噜”像水开了的声音，这种声音需特别注意。
(6)-分接开关故障引起，如因分接开关接触不良，局部发热也会引起像绕组匝间短路所引起的那种声音。
(7)空载合闸时由励磁涌流引起，这时的异常声音只是一瞬间。
引起变压器运行异音的原因很多，而且复杂，因此需要在实践中不断地积累经验来判断引起异音的原因。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here
2021年变压器异常运行和常见 故障分析 Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0873

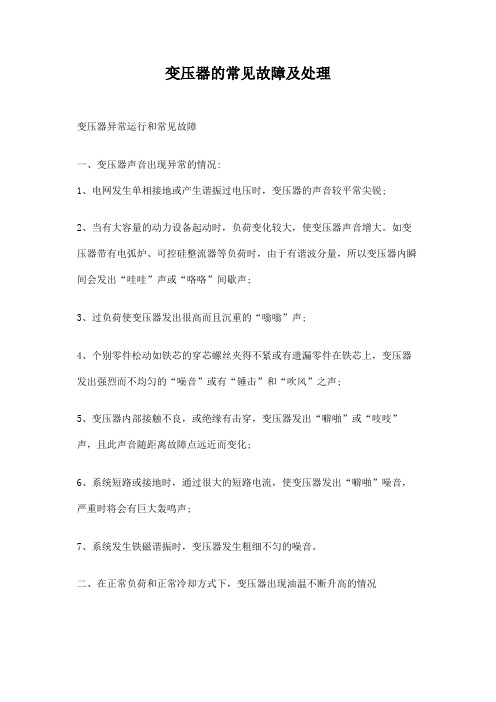

2021年变压器异常运行和常见故障分析 关键词：变压器变压器故障电力设备 摘要：变压器的安全运行管理工作是我们日常工作的重点，通过对变压器的异常运行情况、常见故障分析的经验总结，将有利于及时、准确判断故障原因、性质，及时采取有效措施，确保设备的安全运行。 变压器是输配电系统中极其重要的电器设备，根据运行维护管理规定变压器必须定期进行检查，以便及时了解和掌握变压器的运行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从而保障变压器的安全运行。现根据对变压器的运行、维护管理经验，分析总结变压器异常运行和常见故障如下: 一、变压器声音出现异常的情况 1、电网发生单相接地或产生谐振过电压时，变压器的声音较平
常尖锐; 2、当有大容量的动力设备起动时，负荷变化较大，使变压器声音增大。如变压器带有电弧炉、可控硅整流器等负荷时，由于有谐波分量，所以变压器内瞬间会发出“哇哇”声或“咯咯”间歇声; 3、过负荷使变压器发出很高而且沉重的“嗡嗡”声; 4、个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁芯上，变压器发出强烈而不均匀的“噪音”或有“锤击”和“吹风”之声; 5、变压器内部接触不良，或绝缘有击穿，变压器发出“噼啪”或“吱吱”声，且此声音随距离故障点远近而变化; 6、系统短路或接地时，通过很大的短路电流，使变压器发出“噼啪”噪音，严重时将会有巨大轰鸣声; 7、系统发生铁磁谐振时，变压器发生粗细不匀的噪音。 二、在正常负荷和正常冷却方式下，变压器出现油温不断升高的情况 1、由于涡流或夹紧铁芯用的穿芯螺丝绝缘损坏均会使变压器的
变压器运行维护 变压器异常现象的直观判断、分析 1、变压器运行声音监视变压器在正常负荷运行时，由于铁芯的振动而发出轻微的“嗡嗡”声，声音清晰而有规律，这是由于交流电通过变压器的绕组时，在铁芯里产生周期性变化的交变磁通，随着磁通的变化，就引起铁芯的振动而发出的响声。如果产生不均匀响声或其他异常声 (1)“嗡嗡”声大或比平时尖锐，但声音仍均匀，这通常不是变压器本身的故障，而是由于电源电压过高所致，或是高压侧投人电容器容量过大造成过电压。可通过电压表查看电压的实际值。 消除异常现象方法：可根据实际情况或与供电部门联系降低电压，或切除高压侧的部分电容器。 （2）、“嗡嗡”声忽高忽低地变化但无杂音，一般是由于负荷载.变化较大引起的。 消除异常现象方法：可通过调整使变压器负荷尽量均衡.只要变压器在额定容量内运行，一般不会造成危害。 (3)“嗡嗡”声大而沉重，但无杂音，一般是过负荷引起。 消除异常现象方法：可通过调整荷加以解决。 在变压器中性点不直接接地系统中发生单相接地、铁磁共振及大型电动机起动、短时穿越性短路等故障时，由于变压器过电流也会引发上述声响。
(4)、“嗡嗡”声大而嘈杂，有时会出现惊人的“叮当”锤击声或“呼呼”的吹气声。 通常是内部结构松动时受到振动而引起。内部结构松动一般为铁芯缺片，铁芯未夹紧，铁芯紧固螺丝松动等。 消除异常现象方法：可停电进行吊芯检查并做相应处理。若不能停电处理，应加强监视，并适当减小负荷。 (5)、有“吱吱”放电声或“噼啪”爆裂声。这可能是跌落式熔断器有接触不良、变压器内部有放电闪络或绝缘击穿。当绝缘击穿造成严重短路时，甚至会出现巨大的轰鸣声，并伴有喷油或冒烟着火。 消除异常现象方法：此时应进行停电检查。重点检查绝缘套管、高低压引线连接处、高低压线圈与铁芯之间的绝缘是否有损坏等。若变压器油箱内有“吱吱”放电声，且伴随着放电声电流表 读数明显变化，有时瓦斯保护发出信号，此故障现象多为调压分接开关故障，或为触头接触不良，或为抽头引出线处的绝缘不良引起的放电闪络现象。此时应对变压器调压分接开关进行检修。 (6)、有“嘶嘶”声。这可能是变压器高压套管脏污、表面釉质脱落或有裂纹而产生的电晕放电所致。也可能是由于引线离地面的距离不足而出现间隙放电，这种情况可伴有放电火花。 消除异常现象方法：此时应进行停电检查。重点检查绝缘套管，高压引线的安全距离及绝缘，根据检查情况进行检修。 (7)、有’“轰轰”声。这常是因变压器低压侧的架空线发生接
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编订：XXXXXXXX 20XX年XX月XX日 变压器运行时发生异常声音的原因简易版
变压器运行时发生异常声音的原因 简易版 温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 变压器合闸后就有“嗡嗡”的响声，这是 由铁芯中交变的磁通在铁芯硅钢片间产生一种 力的振动的结果。一般说，这种“嗡嗡”声的 大小与加在变压器上的电压和电流成正比。正 常运行中，变压器铁芯声音应是均匀的，但在 过电压(如铁磁共振)和过电流(如过负荷、大动 力负荷启动、穿越性短路等)情况下可能会产生 比原来“嗡嗡”声大但无杂音的声音,但也可能 随着负荷的急剧变化，呈现“割割割、割割 割”突出的间隙响声，此声音的发生与变压器 指示仪表(电流表、电压表)的指示同时动作，
容易辨别。其他异常声音，则包括: (1)个别零件松动，造成非常惊人的“锤击”和“刮大风”之声，如“叮叮当当”和“呼呼”之声，但指示仪表均正常，且油色、油位、油温也正常。 (2)变压器外壳与其他物体撞击引起，如因变压器内部铁芯的振动引起其他部件振动，使接触部位相互撞击；变压器上装控制线的软管与外壳或散热器撞击，呈现“沙沙沙”声，这种声音有连续时间较长但存有间隙的特点，此时变压器各种部件不会呈现异常现象。这时可寻找声源，在最响的一侧用手或木棒按住再听声音有何变化，以判别之。
９２ ｜ 电气时代２００６年第９期 EA 应用与方案供配用电 变 压器油在交变电场作用下 统称为介质损耗因数（通常用ｔａｎ 原 因 分 析 １．溶胶杂质的影响 变压器在出厂前油品或固体绝缘材料中存在着尘埃 投入运行一段时间后 一般仅在１０１０ 扩散慢 粒子可自动聚结处于非平 衡的不稳定状态油中 存在溶胶后 从而导致油ｔａｎ 电压的影响 造成分散体系在各水平面上的浓度不 等 底部浓度较大 则上层油的介损值较小 取样部位的不同 直接影响变压器油介质损耗的测定 蚊子和细 菌类生物侵入所造成的 因此 而 微生物胶体都带有电荷 变压器油处在全密封 油中的微 生物厌氧 特别是在 无色透明玻璃瓶中放置时 运行油温不同 油温在５０ 范围内 运行 所以介损相对增加比较快 一般冬季的 介质损耗因数比较稳定 可以通过油中的生物化验来确定 线圈铜导线严重 过热或烧损等都会使铜离子溶入到油中 导致介损的升高 当油中含水量较低（如３０ 对油的ｔａｎ 其介质损耗因数急剧增加 目前有的变压器制造厂家取 消了净油器（热虹吸器）减少 了渗漏油点 尽管 目前变压器油是通过油枕内的胶囊与外界空气是隔绝的 但变压器上装有净油器（热虹吸器）更有利于 绝缘油质量的稳定 吸出 从而减缓了绝缘中水分的 增加对没有安装净油器（热虹吸器）的变压器油介损增 大 制造厂家的油介损测试设备进行油样试验 时 电桥的准确度达不到要求或温控装置加热过快 由于充电导体对绝缘油的介质损耗影响十分显著净化程度和变压器的运行 状况
电气时代２００６年第９期 ｜ ９３ EA 应用与方案 供配用电应避免取样容器受到污染 保证空杯的介损值并在湿度小的清洁的试 验室内进行加热到终点温度 后立即测量 一般认为 最好在达到温度平衡后立即测量 需用两台介损仪进行对比试验 还应根据其他试验项目进 行综合判定应采用再生处理的 方法进行处理 恢复或改善油的理化指标 吸附剂法适合于处理劣化程度较轻的油 接触法系采用粉状吸附剂（如白土 而渗滤法即强迫油通 过装有颗粒状吸附剂（如硅胶 进行渗滤再生处理 当遇到油介损升高时 油经真空 净化处理后但油 的介质损耗因数值仍较高 而且与许多因数有关 大多数变压器油介质损耗因数增大的 原因是油中溶胶杂质等影响所致 ９ 能通过压板滤油机的滤纸 往 往不能达到目的 通常采用接触法和渗滤法再生处理可以得到良好效果 ８０１ 又能使油介损降到合格范 围 ８０１ ４％比例进 行浸泡 ８０１ ６０ 最后用压板式滤油机将浸泡后的变压器 油进行过滤后 使用ＡＬ２Ｏ３ 吸附剂进行油再生时 油从变压器本体出来 真空滤油机 最后到油罐当中 将本体中的 油全部倒入油罐中 吸附 将油温加热至７０ 该滤油纸形状 及大小与普通滤油纸相同 四周用缝纫机缝好皱 纹纸内有丝棉 首先将药粉滤油纸放入烘箱内干 燥油温控制在 ７０ 待油全部过滤一遍后 随着过滤遍数的增多 经过６ 可将换纸时间固定为８ ｈ／次 就会使油达到较好的处理效果 就采用硫酸 硫酸处理能除去油中多种老化产物 硫酸 主要包括沉降１）沉降阶段 首先 沉降下来的水分和杂质从沉降罐底部排渣阀排出 加酸处理时 边加酸边搅拌 酸 渣分次排出加入白土前 预热温度一般为１００ 温度一般不超过６０ 则认为反应基本完全 从罐底排掉白土渣 EA （收稿日期
浅议变压器常见故障及处理 令狐采学 摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用。本文从变压器的结构和原理入手，结合我场变压器的实际情况，针对实际变电运行中变压器的主要异常现象和原因进行分析，提出一些自己的观点。 关键词：变压器原理结构参数异常处理 引言：电力是现在工业的主要能源，并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能，以减少此过程中的损耗。而实际中由于发电机结构上的限制，通常只能发出10kv 的电压，因此，必须经过变压器的升压才可以完成电能的输送。变压器也理所应当成为电力系统中核心设备之一。如果变压器出现了故障，就会在很大程度上影响电能的输送以及正常的变电运行，所以能够掌握和分析变压器常见的故障和异常现象，及主要原因，提出防范解决措施，就显得尤为重要。 电力变压器是利用电磁感应原理制成的一种静止的电力设备。它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能，是电力系统中重要电气设备。下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍： 一、变压器的分类、结构及主要参数
（一）、变压器的分类 根据用途的不同，变压器可以分为电力变压器（220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器）、特种变压器（电炉变压器、电焊变压器）、仪用互感器（电压、电流互感器）。 根据相数分为，单相变压器和三相变压器。 根据冷却方式分为，油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。 根据分接开关的种类分为有载调压变压器和无载调压变压器。 根据绕组数分为，单绕组变压器、双绕组变压器和三绕组变压器。 （二）、变压器的结构 虽然变压器的种类依据不同方式进行分类，有很多种，但是一般常用的变压器的结构都很相似： 1、绕组：变压器的电路部分。 2、铁芯：变压器的磁路部分。 3、油箱：变压器的外壳，内装满变压器油（绝缘、散热）。 4、油枕：对油箱里的油起到缓冲作用，同时减小油箱里的油与空气的接触面积，不易受潮和氧化。 5、呼吸器：利用硅胶吸收空气中的水分。 6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘。
变压器声音异常判断 1、变压器正常运行，由于变压器交变磁场的作用，变压器会发出嗡嗡的声音， 这种声音低沉、而且比较有规律。 2、由于变压器安装、制造过程中造成紧固件螺栓等连接不牢或松动引起的变 压器声音异常，它的声音比较清脆，而且不均匀，通常发生在变压器某一部位，而不是整体，这种异常变化一般不会对变压器产生危害，运行人员可根据变压器异常声音发出的部位查找，如果是变压器外壳附件或螺栓松动可待机会处理。 3、由于变压器硅钢松动引起的变压器声音异常，声音尖锐、均匀，而且通常 由于硅钢片振动，硅钢片绝缘磨损后，会引起局部涡流发热增加，局部过热，我们可以从变压器气体在线监测仪气体含量或者产气率、变压器油的色谱分析总烃气体含量加以辅助判断，决定是否停用处理。 4、变压器局部绝缘击穿小电流放电会发出嗞嗞的声音，声音细小沙哑，我们 可以从变压器气体在线监测仪气体含量或者产气率、变压器油的色谱分析加以辅助判断，主要看乙炔气体的含量来决定是否停用处理。 5、变压器内部故障：如果发现变压器内部有汩汩的油沸腾的声音，并且伴随 变压器油温快速升高，判断为变压器内部严重短路故障而变压器保护未动时，立即停用变压器。 6、变压器过负荷：变压器过负荷后由于变压器电流增大，受变压器铁芯饱和 影响，变压器激磁电流增大更加明显，引起变压器声音异常升高。变压器本身允许短时过负荷运行，运行人员应加强监视。像我们的高压厂变或启备变可能会发生这种情况。 7、外系统单相接地的影响，特别是基波零序电流产生的磁通积极易引起变压 器铁芯饱和，三次谐波零序因变压器内部感应零序电流的去磁作用影响相对较小，但它们都会引起铁芯饱和，磁通波形畸变，励磁电流增大，引起变压器声音增大。这种情况在中性点接地变压器中反应比较明显，象6月20日发生的情况我们可以用切换#1、2主变中性点运行方式加以判断是否是系统引起，条件允许时可以适当降负荷或增加一部分负荷到中性点非接
一、变压器异常运行 1、值班人员在变压器运行中发现有任何不正常现象(如漏油、油位变化过高或过低，温度异常，音响不正常及冷却系统不正常等)，应设法尽快消除，并及时汇报值长、班长。应将经过情况记入值班操作记录簿和设备缺陷记录簿内。 2、若发现异常现象必须停用变压器才能处理，且有威胁整体安全的可能性时，应申请调度同意立即停下修理。 (一)、变压器声音不正常 1. 变压器运行时，应为均匀的嗡嗡声，如变压器产生不均匀声音或异音，都属于声音不正常。 2.变压器过负荷：使变压器发出沉重的“嗡嗡声”。 3. 变压器负荷急剧变化：变压器发出较重的“哇哇声”或“咯咯”的突发间歇声 4. 系统短路：变压器发出很大的噪声，值班员应对变压器加强监视。 5. 电网发生过电压：变压器发出时粗时细的噪声，值班员可结合电压表指示综合判断。 6. 变压器铁芯夹紧件松动：变压器发出“叮当叮当”和“呼呼呼”等锤击和类似大风的声音，此时变压器油位、油温和油色均正常。 7. 变压器内部故障放电打火：使变压器发出“哧哧”或“劈啪”放电声此时应停电处理并做绝缘油的色普分析。 8. 绝缘击穿或匝间短路：变压器声音中夹杂不均匀的爆裂声和“咕噜咕噜”的沸腾声，应停电处理并做绝缘油的色普分析。 9. 外部气候引起的放电：套管处有蓝色的电晕或火花发出“嘶嘶”或“嗤嗤”的声音，说明瓷件污秽严重或设备线卡接触不良，应加强监视，待机停电处理。 (二)、变压器油温异常 1. 在正常负荷和正常冷却条件下，变压器上层油温较平时高出10℃以上，或变压器负荷不变而油温不断上升，则应认为变压器温度异常。 2. 变压器内部故障：如匝间短路或层间短路、绕组对围屏放电、内部引线接头发热、铁芯多点接地使涡流增加而过热等产生的热量，使油温升高，这时变压器应停电处理。
变压器内发出声响的判断及处理方法 勤奋 户外配电变压器在正常运行或出现故障时会发出不同的声响。本文拟就常见的声响所代表的运行状况及处理方法做简单论述。 正常的声响。当变压器受电后，电流通过铁心产生交变磁通，就会发出“嗡嗡”的均匀电磁声，音响的强弱正比于负荷电流的大小。 “吱吱”声。当分接开关调压之后，响声加重，以双臂电桥测试其直流电阻值，均超过出厂原始数据的2%，属接触不良，系触头有污垢而引起的。 处理方法：旋开分接开关的风雨罩，卸下锁紧螺丝，用搬手把分接开关的轴左右往复旋转10～15次，即可消除这种现象，修后立即装配还原。 其次，终端杆引至跌落式熔断器的引下线采用裸铝或裸铜绞线，但张力不够，再加上瓷瓶扎线松驰所致。在黄昏和黎明时可见小火花发出“吱吱”声，这与变压器内部发出的“吱吱”声有明显区别。 处理方法：利用节假日安排停电检修，将故障排除。 “噼啪”的清脆击铁声。这是高压瓷套管引线，通过空气对变压器外壳的放电声，是变压器油箱上部缺油所致。 处理方法：用清洁干燥的漏斗从注油器孔插入油枕里，加入经试验合格的同号变压器油(不能混油使用)，补油量加至油面线温度+20℃为宜，然后上好注油器。否则，油受热膨胀会产生溢油现象。如条件允许，应采用真空注油法以排除线圈中的气泡。 对未用干燥剂的变压器，应检查注油器内的排气孔是否畅通无阻，以确保安全运行。 沉闷的“噼啪”声。这是高压引线通过变压器油而对外壳放电，属对地距离不够(＜30mm)或绝缘油中含有水份。 驱潮的方法：另从三相三线开关中接出三根380V的引线，分别接在配电变压器高压绕组A、B 、
C端子上，从而产生零载电流，该电流不仅流过高压线圈产生了铜损，同时也产生了磁通，磁通通过线圈芯柱、铁心上下轭铁、螺栓、油箱还产生了铁损，铜损和铁损产生的热能使变压器油、线圈、铁质部件的水份受到均匀加热而蒸发出来，均通过油枕注油器孔排出箱外。 低压线圈中感应出25V的零载电压，作为油箱产生涡流发热的电源。从配电变压器的低压绕组a、 b、c端子上，接出三根10～16mm 2 塑料铝芯线，分别在油箱外壳上、中、下缠绕三匝之后，均 接于配电变压器低压绕组零线端子上，所产生的涡流发出的热能能使配电变压器油箱受到均匀加热，进一步提高配电变压器的干燥质量。 注意，若焙烘的温度高于配电变压器的额定温度，去掉B相电源后即可降低干燥时的温度。“吱啦吱啦”的如磁铁吸动小垫片的响声，而变压器的监视装置、电压表、电流表、温度计的指示值均属正常。这往往由于新组装或吊芯检修时的疏忽大意，没将螺钉或铁垫上紧或掉入小号铁质部件，在电磁力作用下所致。 处理方法：待变压器吊芯检修时加以排除。 似蛙鸣的“唧哇唧哇”声。当刮风、时通时断、接触时发生弧光和火花，但声响不均，时强时弱，系经导线传递至变压器内发出之声。可配合电压表的指示值进行判断，若B相缺电，则电压大致为： u1-2=230V，u1-3=400V u2-3=230V，u1-0=230V u2-0=0V，u3-0=230V 处理方法：立即安排停电检修。一般发生在高压架空线路上，如导线与隔离开关的连接、耐张段内的接头、跌落式熔断器的接触点以及丁字形接头出现断线、松动，导致氧化、过热。待故障排除后，才允许投入运行。 声响减弱。变压器停运后送电或新安装竣工后投产验收送电，往往发现电压不正常，这是高压瓷套管引线较细，运行发热断线，又由于经过长途运输、搬运不当或跌落式熔断器的熔丝熔断及接触不良。从电压表看出，如一相高、两相低和指示为零(指照明电压)，造成两相供电，当变压器受电后，电流通过铁心产生的交变磁通大为减弱，故从变压器内发出音响较小的“嗡嗡”均匀电磁声。 处理方法：高压线圈的直流电阻值测试。若变压器设置有分接开关，应测量每一档的数据，分Ⅰ、Ⅱ、Ⅲ进行AB、AC、CA直流电阻值的测量，并注意将运行中的一档放在最后测量，测完之
变压器油色谱异常分析及处理 （陕西延安） 摘要：介绍了延安发电厂3＃主变压器油色谱分析数据超标后的检查、试验、分析判断及处理。 关键词：变压器；色谱；分析；处理 延安发电厂3＃主变压器（型号SFSb－20000/110，额定容量20MW），在8月13日的油样色普分析结果中，发现乙炔含量为6.51ppm，超过注意值5.0ppm，引 起注意，及时汇报加强监督，为了进一步判断分析，在8月17日，又取油样送检，分析结果仍然是油样不合格，且乙炔含量增长较快，由6.5 1ppm 增长到7.26 ppm，在8月18日，再次送检油样，分析结果仍然是油样不合格，且乙炔含量增长较快，增长到11.76 ppm，根据三比值计算编码为102，判断设备内部存在裸金属放电故障，及时汇报，立即退出运行安排检查。 1 设备修前测量试验情况 1.1变压器油气相色谱分析报告 采样时间气体组分 （uL/L） H 2 CO CO 2 CH4 C 2H6 C 2H4 C 3H8 C 2H2 C 3H6 C 1+C2 86.95 16281514 6 5
.13 6.32 7.95 .77 .77 1.31 .51 5.36 8 .17 13.35 22 1.87 275 5.66 5 .66 2 .22 4 2.82 7 .26 5 7.96 8 .18 60.6 22 5.75 341 6.01 1 1.57 1 .82 5 4.3 1 1.76 7 9.45 8 .20 64.82 21 7.14 359 1.95 1 4.34 2 .31 6 5.67 1 4.15 9 6.47 结论根据三比值计算 编码为102，判断设 备内部存在裸金属放 电故障，建议立即停 运检修。 以8月20日的数据为依据，利用三比值法对其故障进行判断: （1）C2H2/ C2H4=14.15/65.67＝0.27，比值范围的编码为：1； （2）CH4/ H2=14.34/64.28＝0.22，比值范围的编码为：0； （3）C2H4/C C2H6=65.67/2.31＝28.42，比值范围的编码为：2； 通过三比值计算编码为102,初步判断其故障性质为高能量放电。 1.2在西北电研院专家的指导下，对变压器进行了修前检测、试验。绕组绝缘测试合 格；绕组直流泄漏电流测试合格；各绕组介质损耗测试合格；高压侧110kv套管介质
文件编号：RHD-QB-K4037 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 变压器异常运行和常见故障分析标准版本
变压器异常运行和常见故障分析标 准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 关键词：变压器变压器故障电力设备 摘要：变压器的安全运行管理工作是我们日常工作的重点，通过对变压器的异常运行情况、常见故障分析的经验总结，将有利于及时、准确判断故障原因、性质，及时采取有效措施，确保设备的安全运行。 变压器是输配电系统中极其重要的电器设备，根据运行维护管理规定变压器必须定期进行检查，以便及时了解和掌握变压器的运行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从而保障变压
器的安全运行。现根据对变压器的运行、维护管理经验，分析总结变压器异常运行和常见故障如下: 一、变压器声音出现异常的情况 1、电网发生单相接地或产生谐振过电压时，变压器的声音较平常尖锐; 2、当有大容量的动力设备起动时，负荷变化较大，使变压器声音增大。如变压器带有电弧炉、可控硅整流器等负荷时，由于有谐波分量，所以变压器内瞬间会发出“哇哇”声或“咯咯”间歇声; 3、过负荷使变压器发出很高而且沉重的“嗡嗡”声; 4、个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁芯上，变压器发出强烈而不均匀的“噪音”或有“锤击”和“吹风”之声; 5、变压器内部接触不良，或绝缘有击穿，变
变压器运行中的各种异常及故障原因分析 （一）声音异常 正常运行时，由于交流电通过变压器绕组，在铁芯里产生周期性的交变磁通，引起硅钢片的磁质伸缩，铁芯的接缝与叠层之间的磁力作用以及绕组的导线之间的电磁力作用引起振动，发出的“嗡嗡”响声是连续的、均匀的，这都属于正常现象。如果变压器出现故障或运行不正常，声音就会异常，其主要原因有： 1. 变压器过载运行时，音调高、音量大，会发出沉重的“嗡嗡”声。 2. 大动力负荷启动时，如带有电弧、可控硅整流器等负荷时，负荷变化大，又因谐波作用，变压器内瞬间发出“哇哇”声或“咯咯”间歇声，监视测量仪表时指针发生摆动。 3. 电网发生过电压时，例如中性点不接地电网有单相接地或电磁共振时，变压器声音比平常尖锐，出现这种情况时，可结合电压表计的指示进行综合判断。 4. 个别零件松动时，声音比正常增大且有明显杂音，但电流、电压无明显异常，则可能是内部夹件或压紧铁芯的螺钉松动，使硅钢片振动增大所造成。 5. 变压器高压套管脏污，表面釉质脱落或有裂纹存在时，可听到“嘶嘶”声，若在夜间或阴雨天气时看到变压器高压套管附近有蓝色的电晕或火花，则说明瓷件污秽严重或设备线卡接触不良。 6. 变压器内部放电或接触不良，会发出“吱吱”或“劈啪”声，且此声音随故障部位远近而变化。 7. 变压器的某些部件因铁芯振动而造成机械接触时，会产生连续的有规律的撞击或磨擦声。 8. 变压器有水沸腾声的同时，温度急剧变化，油位升高，则应判断为变压器绕组发生短路故障或分接开关因接触不良引起严重过热，这时应立即停用变压器进行检查。 9. 变压器铁芯接地断线时，会产生劈裂声，变压器绕组短路或它们对外壳放电时有劈啪的爆裂声，严重时会有巨大的轰鸣声，随后可能起火。 （二）外表、颜色、气味异常 变压器内部故障及各部件过热将引起一系列的气味、颜色变化。 1. 防爆管防爆膜破裂，会引起水和潮气进入变压器内，导致绝缘油乳化及变压器的绝缘强度降低，其可能为内部故障或呼吸器不畅。
变压器在运行时为什么会有“嗡嗡”的声音? 答：变压器合闸后．就有“嗡嗡”的响声，这是由于铁芯中交变的磁通在铁芯硅钢片间产生一-种力的振动的结果。一般来说，这种“嗡嗡”声的大小与加在变压器上的电压和电流成正比。正常运行中，变压器铁芯声音应是均匀的，但在下列情况下可能会产生异音： (1)过电压(如铁磁共振)引起。 (2)过电流(如过负荷、大动力负荷启动、穿越性短路等)引起。以上两种原因引起的只是声音比原来大，仍是”嗡嗡”声，无杂音。但也可能随着负荷的急剧变化，呈现“割割割、割割割”突出的间隙响声，此声音的发生和变压器的指示仪表(电流表、电压表)的指示同时动作，易辨别。 (3)个别零件松动。这种原因能造成非常惊人的“锤击”和“刮大风”之声，如“叮叮当当”和“呼………呼……”之声，但指示仪表均正常，油色、油位、油温也正常。 (4)变压器外壳与其他物体撞击引起的。这时，因为变压器内部铁芯的振动引起其他部件振动，使接触部位相互撞击。如变压器上装控制线的软管与外壳或散热器撞击，呈现“沙沙沙”声，这种声音有连续时间较长、间隙的特点，变压器各种部件不会呈现异常现象。这时可寻找声源，在最响的一侧用手或木棒按住再听声音有何变化，以判别之。 (5)外界气候影响造成的放电声。加大雾天、雪天造成套管处电晕放电或辉光放电，呈现“嘶嘶”、”嗤嗤”之声，夜间可见蓝色小
火花。 (6)铁芯故障引起。如铁芯接地线断线会产生如放电的霹裂声，“铁芯着火”，造成不正常声音。 (7)匝间短路引起：因短路处局部严重发热，使油局部沸腾会发出“咕噜咕噜”像水开了的声音：这种声音需特别注意。 (8)分接开关故障引起。因分接开关接触不良，局部发热也会引起象绕组匝间短路所引起的那种声音。引起异音的原因繁多，而且复杂，需要在实践中不断地积累经验来判断引起异音的原因。 (9)空载合闸；空载合闸时主要是励磁涌流，这时的异常声音只是一瞬间。
变压器常见故障及处 理
变压器常见故障及处理 1 异常响声 (1)音响较大而嘈杂时，可能是变压器铁芯的问题。例如，夹件或压紧铁芯的螺钉松动时，仪表的指示一般正常，绝缘油的颜色、温度与油位也无大变化，这时应停止变压器的运行，进行检查。 (2)音响中夹有水的沸腾声，发出"咕噜咕噜"的气泡逸出声，可能是绕组有较严重的故障，使其附近的零件严重发热使油气化。分接开关的接触不良而局部点有严重过热或变压器匝间短路，都会发出这种声音。此时，应立即停止变压器运行，进行检修。 (3)音响中夹有爆炸声，既大又不均匀时，可能是变压器的器身绝缘有击穿现象。这时，应将变压器停止运行，进行检修。 (4)音响中夹有放电的"吱吱"声时，可能是变压器器身或套管发生表面局部放电。如果是套管的问题，在气候恶劣或夜间时，还可见到电晕辉光或蓝色、紫色的小火花，此时，应清理套管表面的脏污，再涂上硅油或硅脂等涂料。此时，要停下变压器，检查铁芯接地与各带电部位对地的距离是否符合要求。 (5)音响中夹有连续的、有规律的撞击或摩擦声时，可能是变压器某些部件因铁芯振动而造成机械接触，或者是因为静电放电引起的异常响声，而各种测量表计指示和温度均无反应，这类响声虽然异常，但对运行无大危害，不必立即停止运行，可在计划检修时予以排除。 2 温度异常
变压器在负荷和散热条件、环境温度都不变的情况下，较原来同条件时的温度高，并有不断升高的趋势，也是变压器温度异常升高，与超极限温度升高同样是变压器故障象征。 引起温度异常升高的原因有： ①变压器匝间、层间、股间短路； ②变压器铁芯局部短路； ③因漏磁或涡流引起油箱、箱盖等发热； ④长期过负荷运行，事故过负荷； ⑤散热条件恶化等。 运行时发现变压器温度异常，应先查明原因后，再采取相应的措施予以排除，把温度降下来，如果是变压器内部故障引起的，应停止运行，进行检修。 3 喷油爆炸 喷油爆炸的原因是变压器内部的故障短路电流和高温电弧使变压器油迅速老化，而继电保护装置又未能及时切断电源，使故障较长时间持续存在，使箱体内部压力持续增长，高压的油气从防爆管或箱体其它强度薄弱之处喷出形成事故。 (1)绝缘损坏：匝间短路等局部过热使绝缘损坏；变压器进水使绝缘受潮损坏；雷击等过电压使绝缘损坏等导致内部短路的基本因素。 (2)断线产生电弧：线组导线焊接不良、引线连接松动等因素在大电流冲击下可能造成断线，断点处产生高温电弧使油气化促使内部压力增高。 (3)调压分接开关故障：配电变压器高压绕组的调压
变压器声音异常的分析 收藏此信息打印该信息添加：用户发布来源：未知 -------------------------------------------------------------------------------- 变压器正常运行时,应发出均匀的"嗡嗡"声,这是由于交流电通过变压器线圈时产生的电磁力吸引硅钢片及变压器自身的振动而发出 的响声.如果产生不均匀或其它异音,都属不正常的. 1,变压器声音比平时增大,声音均匀,可能有以下原因: (1)电网发生过电压.电网发生单相接地或产生谐振过电压时,都会使变压器的声音增大,出现这种情况时,可结合电压表计的指示进行 综合判断. (2)变压器过负荷时,将会使变压器发出沉重的"嗡嗡"声,若发现变压器的负荷超过允许的正常过负荷值时,应根据现场规程的规定降低 变压器负荷. 2,变压器有杂音 有可能是由于变压器上的某些零部件松动而引起的振动.如果伴有变压器声音明显增大,且电流电压无明显异常时,则可能是内部夹件
或压紧铁芯的螺钉松动,使硅钢片振动增大所造成的. 3,变压器有放电声 变压器有"劈啪"的放电声,若在夜间或阴雨天气下,看到变压器套管附近有蓝色的电晕或火花,则说明瓷件污秽严重或设备线卡接触不 良.若是变压器内部放电则是不接地的部件静电放电或线圈匝间放电,或由于分接开关接触不良放电,这时应对变压器作进一步检测或 停用. 4,变压器有爆裂声 说明变压器内部或表面绝缘击穿,应立即将变压器停用检查. 5,变压器有水沸腾声 变压器有水沸腾声,且温度急剧变化,油位升高,则应判断为变压器绕组发生短路或分接开关接触不良引起的严重过热,应立即将变压器 停用检查. 四,变压器油温异常的分析 油温表指示的是变压器顶层油温,运行中的油温监视点为85℃;,温升是指变压器顶层油温减去环境温度,运行中变压器在外温40℃时, 其温升不得超过55℃,运行中以顶层油温为准,温升是参考数据. 若变压器在同等条件下(环境温度,负荷,油位等),油温比平时高出10℃或负荷

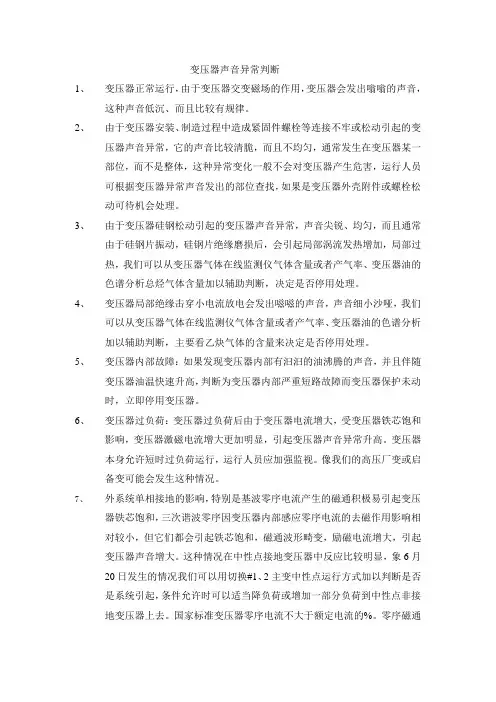

变压器声音异常判断 Revised by Petrel at 2021
