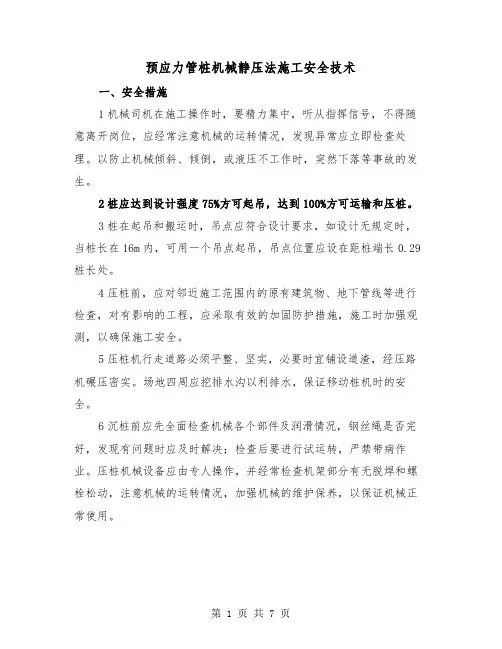

静压预应力管桩压桩要求
1、压桩机就位
将压桩机移动到需要压桩的位置,并保持水平,让桩位与压桩机夹具的中心相互对准。
2、吊桩
吊车吊起附近的管桩,在把管桩插入压桩机的夹具时,指挥人员指挥吊车缓缓地把管桩放进夹具中,压桩机师傅要适时的打开夹具的夹口。在距离地面lOcm处时要停止放下管桩,夹具要夹紧管桩,放松吊钩。夹具的压力要小于5blPa,而且要逐次增加压力。中心法:在地面上放置中50cm的钢筋模具,桩位和模具要中心相对,而且模具和管桩周边也要对齐,当管桩对齐,微微提升管桩,焊接桩尖,4区群桩的压桩使用无桩尖,1、2、3区使用十字型桩尖。
3、压桩
(1)整根压桩的好坏在于是否压好第一节桩,严格要求管桩的角度和定位,管桩压入时,首先依据压桩机的水平仪去把压桩机调到水平位置,其次一定要在压桩机的前方和左右两侧放置吊线锤或者经纬仪,时刻监控着管桩压入时与水平面是否保持90度,管桩垂直度偏差要小于0.5%。如果管桩大于垂直度0.5%,必须吊起压入的管桩,依据经纬仪的显示调平压桩机使管桩垂直,并且把经纬仪的数值记录,作为下一次调平的数值。再次压入管桩,时刻注意压入时压力表
和管桩的变化,若出现异常倾斜和偏移马上找到原因并纠正,确定压桩角度没有异常时,便可以逐渐增压。
(2)管节的长短要分配合理,在接桩时使桩尖远离硬持力层,管桩的接头应少于4个。要让处于一个承台的接头彼此间错开。
(3)经过强风化的地面高低不一,也会使最终压入后的管桩高低不一,这就要进行接桩或者截桩。对于高出地面的管桩要及时的截桩,截至水平面下30~50cm,防止压桩机来回走动给管桩带来损坏。对于低于水平面的管桩,要等到以后挖开土地再采取接桩,接桩的长短可以采用周围挖土接桩,或者人工挖孔等。
(4)为了确保管桩的垂直度,压桩过程中工作人员要不停地测点测量。
(5)压好桩后要及时砍除高出地面的管桩,禁止工作现场的机械把桩头当成拉锚点或者碰撞,砍桩后地面留下的孔洞要及时填好,防止压桩机走后导致地面沉陷。在工程中要认真记载压入管桩所使用压力的读数和压桩的时间,以此判定管桩的承受力还有质量,如压力表的指数忽然升高或者降低时,要停止压桩,查看地质资料,判断是否断桩或者遇到障碍物,压桩时断压桩是禁止的。
4、接桩
工程中接头使用的是二氧化碳保护焊,二氧化碳纯度要高于99. 5%,否则会产生气孔或者使焊缝机的性能下降。篷布防风措施要提前做好。
(1)在需要给管桩增加长度时,管桩的桩头要高出水平面80~l 00cm,方便接桩的顺利进行。
(2)接桩前,两桩对接面要刷洗至露出金属光泽。
(3)接桩时两桩中心要对齐,偏差要小于0.02cm.
(4)接桩通常是“U”形坡口,使用JM一56型的2或者中215焊丝。焊接时要先在坡口对点焊6~8点,然后分层焊接,并由两个焊工对点焊接。
(5)焊接层数要多于3层,外层焊接前需要清理干净内层的焊渣,焊缝要连续充实。每道接头一定要提前引弧防止缺点的产生,根部一定要焊透。焊接的位置不可以出现焊渣、焊瘤、裂缝等对接头有害的缺点。加强焊缝不可以堆高超过lmm,焊接完要对外表进行检查,如有缺点要重新修整,对于同一条焊缝重修要少于2次,焊缝要连续充实,管桩顶端缝隙使用薄厚适中并且加工好的铁片填满焊牢。
5、压桩
工程中压桩长度为540~700cm,局部为950cm,在管桩顶压至水平面并且还要送桩时,要检查管桩顶质量,测量管桩与水平面的垂直度,合格以后方可送桩。管桩与送桩杆中心线要吻合。
6、最终压桩
在最终压桩前,要对各个管桩进行试压,确定要压桩的最终压力:主控制参数为压桩力,参考参数为有效桩长。依据不同的压桩机,最终压力分为非持荷复压还有持荷复压,700型压桩机的最终压力值是20MPa(5540KN),需要复压2次,时隔300s,每次持荷5s,总体沉
降量少于lcm;680型压桩机最终压力值是18MPa(5212KN),需要复压3次,总体沉降量少于lcm.
7、截桩
桩头的截除禁止使用大锤强行敲击管桩,要使用锯桩器切割。管桩的标准高度偏差要小于0.1m.锯桩器由电动切割机和抱箍组成,抱箍由两个螺旋的半圆连接,由两块横向短筋和均布钻孔的钢板连接,钻孔用来固定切割机。电动机也螺旋连接在抱箍上,使用手柄截割桩头,割桩时要多换几个方向并不时加水。

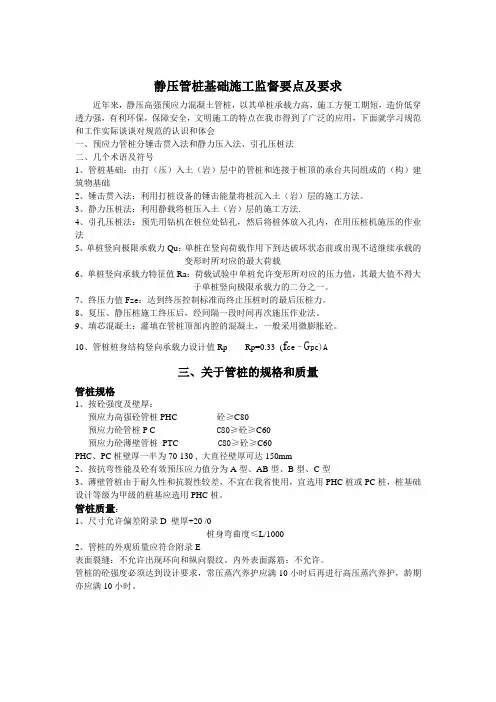

静压预应力高强混凝土管桩施工流程
操作流程: 一、挖土方。考虑送桩深度一般不宜超过2m及地基承载力问题(第二层粉质粘土)。决定,第一层大土方开挖绝对标高,主楼为20.700(主楼送桩2米左右,电梯集水坑送桩4.7米左右和电梯井送桩3.5左右),地下车库为22.200(送桩2.5~3米)。车库大面积筏板垫层底标高20.200米。土方开挖的同时,据现场具体情况,护坡队伍配合施工。(原始地貌约为24.800,第一层取土车库约2.6米,主楼约4.1米。) 二、桩机进场 场地完成三通一平、排水畅通,并满足打桩所需的地面承载力。按图纸、规范和现场要求进行参考,选择2台静压桩机ZYC400-600。进出场路线和压桩顺序(见下图),并经监理、甲方及设计院同意。桩机应经国家法定单位近期检测合格后,方可进行打桩作业。 静压桩机的机械性能要求: 1、机身总重量加配重要求达到设计要求;(压桩控制力:4200KN≤Qu≤4300KN) 2、桩机机架应加固、稳定,并有足够刚度,沉桩时不产生颤动位移; 3.夹具应有足够的刚度和硬度,夹片内的圆弧与桩径应严格匹配,夹具在工作时,夹片内侧与桩周应完整贴合,呈面接触状态,且应保证对称向心施力,严防点接触和不均匀受力; 4、桩机行走要灵活,底盘要能承受机械自重和配重的基本要求,底盘的面积要足够大,满足地基承载力的要求。根据先开挖一层土方,再压桩。开挖土方标高在第(二)层粉质黏土上,根据地质勘探报告,本层土方地基承载力约为250kpa。
三、控制点交接 1、应具有拟建场地的工程水文资料、周边环境的有关资料、已审查批准的施工图设计文件、可供参考的类似桩基工程的经验资料、管桩的产品合格证及说明书等。 2、编制完成并经监理审查通过的施工组织设计或管桩施工专项方案。 3、施工图纸会审工作已经完成,形成图纸会审记录。 4、已处理好场内影响管桩施工的高空、地面及地下障碍物。 5、移交坐标点和高程。 四、定位放样 施工人员质量安全技术交底完成的条件下。根据桩位平面图、总平面图及建设方提供的坐标控制点,按照测量程序实施放样、复核工作,桩位放样的偏差:单排桩不大于10mm,群桩不大于20mm。高程控制点和轴线定位已设置完毕,并已经复查和验收完毕。 五、试桩

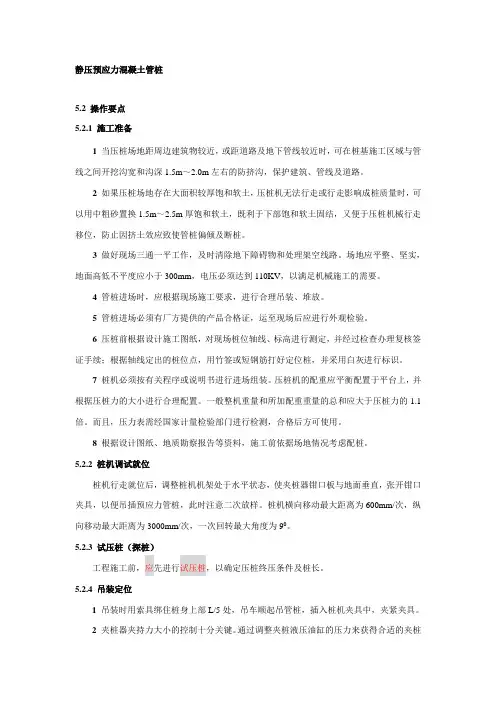

静压预制管桩施工工艺 1、主要设备及人员配置 主要机械设备 海格力斯 HJYZ系列管桩静压机广东力原YZY系列液压式压桩机湖南新天和预制管桩静压机中国德邦预制管桩静压机
辅助设备
人员配置

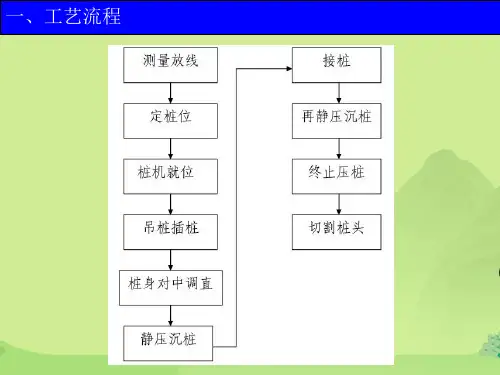

2.施工流程 静力压桩工艺流程 施工准备→测量定位→压桩机就位、调平→管桩吊入压桩机夹持腔→夹持管桩对准桩位调直→压桩至底桩露出地面~时吊入上节桩与底桩对齐,夹持上节桩,压底桩至桩头露出地面~→调整上下节桩,与底桩对中→电焊接桩、再静压、再接桩直至需要深度或达到一定终压值,必要时适当复压→截桩,终压前用送桩将工程桩头压至地面以下。 工艺流程图 主要的施工方法 静压桩机吊桩就位 首先调整桩机水平,保持桩架垂直,然后用自备起吊部分将桩材起吊,对准夹持口将桩缓慢送入夹
