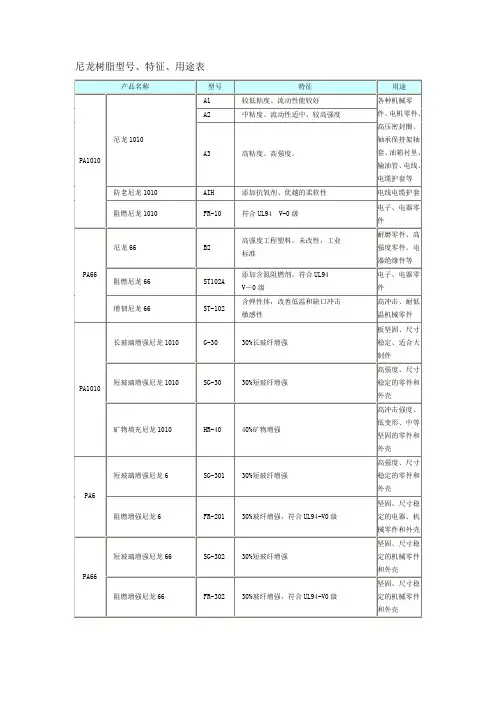

尼龙树脂型号、特征、用途表
大孔树脂型号及用途 型号 XDA-4 XAD-4 CAD40 XDA-16A XDA-16B D316 D311 LSD-318 LSA-600 LSI-010 LSI-210 XDA-9 LSA-700 CD180 D941 树脂牌号 D101 LSA-20 XDA — 5 LSA-30 XDA — 6 HP-10 LSA —40 LSA — 21 LSA — 10 LSA — 33 XDA — 1 XDA — 8 LSA — 7 用途 国内外对应牌号 提取分离维生素B12及多种抗生素 提取分离头孢霉素、阿维菌素、 链霉素精制、提取 链霉素提取过程中替代 122树脂进行脱色 链霉素精制除灰分 从土霉素废液中回收土霉素 头孢菌素C 的精制脱色（替代氧化铝） 提取分离丁胺卡那霉素等氨基糖甙类半合成抗生素 糖类等的提取、脱色， 抗生素及天然药物的脱色精制 亿维菌素等 XAD-16 类别 非极性 中极性 LSA — 5B 极性 活性高比表面 LSI — 004 LSA-8 LSD-632 LSA — 700 LSD00 1 LSA-8B LSD — 300 LSD — 263 LSD — 280 提取绞股兰总皂甙、淫羊藿甙、三七总皂甙、 人参总皂苷、西洋参总皂苷、葛根总黄酮、毛冬青总皂苷、 蒺藜总皂苷、知母皂苷、芍药苷、橙皮苷、栀子苷、丹皮 酚、色素、喜树碱等 提取黄酮、银杏内酯、大豆异黄酮、甜菊糖甙、 人参皂甙、三七皂甙、绿原酸、原花青素、花色苷 、广枣黄酮等 罗汉果甙、 提取分离甜叶菊、茶多酚、蒽醌类、多酚类、咖啡因等 提取分离淫羊藿甙等甙类、黄酮类、蒽醌、大黄酸、 甘草酸类，维生素 B12提取 提取分离生物碱、氨基酸等 提取分离大豆异黄酮、克林霉素磷酸酯等多种物质 绞股兰总皂甙、三七总皂甙、罗汉果总皂甙等中草药有效 成分脱色；新霉素、庆大霉素、核糖霉素等氨基糖甙类抗 生素脱色；制糖工业中脱除水溶性及醇溶性色素及杂质 废水处理专用树脂 XDA 系列大孔吸附树脂主要用于处理染料、农药和医药及其中间体等生产废水。可用于吸 附回收酚类、胺类、有机酸、硝基物、卤代烃等，如难以处理的 1-萘胺、1-萘酚、2-萘酚、 2 , 3-酸、1 , 2 , 4-酸及氧体、周位酸、氨基 J 酸等萘系中间体废水，间甲酚、对硝基酚钠、 硝基苯、硝基氯苯、苯胺、对氨基二苯胺、邻苯二胺、苯乙酸和氟（氯）代甲苯等有机中间
不饱和树脂牌号及性能 不饱和树脂牌号及性能牌号类别、名称技术要求特性、用途及说明 191# 邻苯普通树脂 外观：淡黄透明液体，粘度：0.25-0.5Pa.s.酸值：18-34mgkoH/g.胶凝：6-10min固含量：63%-68% 颜色浅、固化快、较好的机械性能。适用于各种普通FRP制品。 192# 低收缩树脂 外观：白色粘稠液体，粘度：08-1Pa.s.酸值：20-28mgkoH/g.胶凝：10- 14min固含量：64%-66% 一般低收缩树脂。适用于变形要求不很高的FRP制品。 196# 邻苯普通树脂 外观：淡黄透明液体，粘度：0.3-0.45Pa.s.酸值：20-35mgkoH/g.胶凝：5-10min固含量：63%-69% 耐冲击性好。可用于制作汽车外壳、浴盆、冷却塔、储罐，也可用于人造大理石，钢柔共存。 306# 普通树脂 外观：淡黄透明液体，粘度：0.3-0.5Pa.s.酸值：16-30mgkoH/g.胶凝：7-11min固含量：60%-65%
硬度较高，钢性好。用于冷却塔一般防腐，耐水性好，耐较低浓度化学介质腐蚀，可做稀酸容器、卫生洁具、船等。 189# 邻苯普通树脂 外观：淡黄透明液体，粘度：0.26-0.4 Pa.s.酸值：17-32mgkoH/g.胶凝：6-12min固含量：60%-66% 耐水、耐轻度腐蚀，可用于一般防腐，制作船、艇等水上FRP制品，尤其对海水具有防腐作用，可在100℃下使用。 3301# 双酚A耐腐蚀型树脂 外观：黄—浅棕液体，粘度：0.3-0.6Pa.s.酸值：8-16mgkoH/g.胶凝：5- 15min固含量：58%-62% 有较好的耐腐蚀性，尤其对碱性介质，其耐热性高，一般在120℃。用于制作化工容器、管道、罐等，其耐热性、机械性都高于邻苯及间苯型树脂。 197# 双酚A耐腐蚀型树脂 外观：**液体，粘度：0.3-0.7Pa.s.酸值：10-18mgkoH/g.胶凝：6-12min固含量：59%-63%其性能及用途于3301#基本类同。 197E# 环氧改性耐腐蚀型树脂 外观：**液体，粘度：0.35-0.6Pa.s.酸值：10-18mgkoH/g.胶凝：6-12min固含量：60%-64%机械性好、粘接力强、硬度高，耐酸、碱性强，耐温130℃。3301A# 耐腐蚀性树脂
环氧树脂的性能及应用特点 环氧树脂、酚醛树脂及不饱和聚酯树脂被称为三大通用型热固性树脂。它们是热固性树脂中用量最大、应用最广的品种。环氧树脂中含有独特的环氧基，以及轻基、醚键等活性基团和极性基团，因而具有许多优异的性能。与其他热固性树脂相比较，环氧树脂的种类和牌号最多，性能各异。环氧树脂固化剂的种类更多，再加上众多的促进剂、改性剂、添加剂等，可以进行多种多样的组合和组配。从而能获得各种各样性能优异的、各具特色的环氧固化体系和固化物。几乎能适应和满足各种不同使用性能和工艺性能的要求。这是其他热固性树脂所无法相比的。 1、环氧树脂及其固化物的性能特点 (1)力学性能高。环氧树脂具有很强的内聚力，分子结构致密，所以它的力学性能高于酚醛树脂和不饱和聚酯等通用型热固性树脂。 (2)粘接性能优异。环氧树脂固化体系中活性极大的环氧基、羟基以及醚键、胺键、酯键等极性集团赋予环氧固化物以极高的粘接强度。再加上它有很高的内聚强度等力学性能，因此它的粘接性能特别强，可用作结构胶。 (3)固化收缩率小。一般为1％～2％。是热固性树脂中固化收缩率最小的品种之一(酚醛树脂为8％～10％；不饱和聚酯树脂为4％～6％；有机硅树脂为4％～8％)。线胀系数也很小，一般为6×10-5/℃。所以其产品尺寸稳定，内应力小，不易开裂。 (4)工艺性好。环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。配方设计的灵活性很大，可设计出适合各种工艺性要求的配方。 (5)电性能好。是热固性树脂中介电性能最好的品种之一。 (6)稳定性好。不合碱、盐等杂质的环氧树脂不易变质。只要贮存得当(密封、不受潮、不遇高温)，其贮存期为1年。超期后若检验合格仍可使用。环氧固化物具有优良的化学稳定性。其耐碱、酸、盐等多种介质腐蚀的性能优于不饱和聚酯树脂、酚醛树脂等热固性树脂。 (7)环氧固化物的耐热性一般为80～100℃。环氧树脂的耐热品种可达200℃或更高。 (8)在热卧性树脂中，环氧树脂及其固化物的综合性能最好。 2、环氧树脂的应用特点 (1)具有极大的配方设计灵活性和多样性。能按不同的使用性能和工艺性能要求，设计出针对性很强的最佳配方。这是环氧树脂应用中的一大特点和优点。但是每个最佳配方都有一定的适用范围(条件)，不是在任何工艺条件和任意使用条件下都宜采用。也就是说没有“万能”的最佳配方。必须根据不同的条件，设计出不同的最佳配方。由于不同配方的环氧树脂固化体系的固化原理不完全相同，所以环氧树脂的固化历程，即固化工艺条件对环氧固化物的结构和性能影响极大。相同的配方在不同的固化工艺条件下所得产品的性能会有非常的大的差别。所以正确地作出最佳材料配方设计和工艺设计是环氧树脂应用技术的关键，也是技术机密所在。要能生产和开发出自己所需性能的环氧材料，就必须设计出相应的专用配方及其成型工艺条件。因此，就必须深入了解和掌握环氧树脂及其固化剂、改性剂等的结构与性能、它们之间的反应机理以及对环氧固化物结构及性能的影响。这样才能在材料配方设计和工艺设计中得心应手，运用自如，取得最佳方案，生产和开发出性能最佳、成本最低的环氧材料和制品。 (2)不同的环氧树脂固化体系分别能在低温、室温、中温或高温固化，能在潮湿表面甚至在水中固化，能快速固化、也能缓慢固化，所以它对施工和制造工艺要求的适应性很强。环氧树脂可低压成型或接触压成型，因此可降低对成型设备和模具的要求，减少投资，降低成本。 (3)在三大通用型热固性树脂中，环氧树脂的价格偏高，从而在应用上受到一定的影响。但是，由于它的性能优异，所以主要用于对使用性能要求高的场合，尤其是对综合性能要求高的领域。
环氧树脂种类及性能 一、定义 1、环氧树脂(Epoxy Resin)就是泛指含有两个或两个以上环氧基,以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用得热固化产物得高分子低聚体(Oligomer)。当聚合度n为零时,称之为环氧化合物,简称精品文档,超值下载 环氧化物(Epoxide)。这些低相对分子质量树脂虽不完全 满足严格得定义但因具有环氧树脂得基本属性在称呼时也不加区别地统称为环氧树脂。典型得环氧树脂结构如下式。 2、环氧基就是环氧树脂得特性基团,它得含量多少就是这种树脂最为重要得指标。描述环氧基含量有以下几种不同得表示法: ⑴环氧当量 :就是指含有1 mol环氧树脂得质量,低相对分子质量(分子量)环氧树脂得环氧当量为175～200,随着分子量得增大环氧基间得链段越长,所以高分子量环氧树脂得 环氧当量就相应得高。 ⑵环氧值 :每100g树脂中所含有环氧基得物质得量(摩尔)。这种表示方法有利于固化剂用量得计量与用量得表示。 因为固化剂用量得含义就是每100g环氧树脂中固化剂得加入 量(part perhundred of resin缩写成phr)。我国采用环氧值这一物理量。 环氧当量=100/环氧值 3、粘度得定义 粘度:液体在流动时,在其分子间产生得内摩擦得性质,称为液体得黏性,黏性得大小用黏度表示,就是用来表征液体性质相关得阻力因子。 粘度单位有两种:1、厘泊 (cps) 2、毫帕秒(m·pas)
1厘泊(cps)= 1 毫帕秒(m·pas) 二、种类及性能 1、双酚A型环氧树脂 :双酚A(即二酚基丙烷)型环氧树脂即二酚基丙烷缩水甘油醚。在环氧树脂中它得原材料易得、成本最低,因而产量最大(在我国约占环氧树脂总产量得90％,在世界约占环氧树脂总产量得75％～80％),用途最广,被称为通用型环氧树脂。由双酚A型环氧树脂得分子结构决定了它得性能具有以下特点: ⑴就是热塑性树脂,但具有热固性,能与多种固化剂,催化剂及添加剂形成多种性能优异得固化物,几乎能满足各种使用需求。 ⑵树脂得工艺性好。固化时基本上不产生小分子挥发物,可低压成型。能溶于多种溶剂。 ⑶固化物有很高得强度与粘结强度。 ⑷固化物有较高得耐腐蚀性与电性能。 ⑸固化物有一定得韧性与耐热性。 ⑹主要缺点就是:耐热性与韧性不高,耐湿热性与耐候性差。 2、双酚F型环氧树脂 :这就是为了降低双酚A型环氧树脂本身得粘度并具有同样性能而研制出得一种新型环氧树脂。通常就是用双酚F(二酚基甲烷)与环氧氯丙烷在NaOH作用下反应而得得液态双酚F型环氧树脂。 双酚F型环氧树脂得特点就是黏度小,不到双酚A型环氧树脂黏度得,对纤维得浸渍性好。其固化物得性能与双酚A 型环氧树脂几乎相同,但耐热性稍低而耐腐蚀性稍优。液态双酚F型环氧树脂可用于无溶剂涂料、胶粘剂、铸塑料、玻璃钢及碳纤维复合材料等。 3、多酚型缩水甘油醚环氧树脂:多酚型缩水甘油醚环氧树脂就是一类多官能团环氧树脂。在其分子中有两个以上得环氧
大孔树脂吸附操作流程及注意事项 一、〖大孔吸附树脂的说明书、规格、标准〗 .... - 2 - 二、〖大孔吸附树脂的选择〗.................. - 3 - 三、〖大孔吸附树脂的预处理〗................ - 5 - 四、〖大孔吸附树脂的吸附条件和解吸附条件的选择〗- 6 - 五、〖大孔吸附树脂的吸附〗.................. - 8 - 六、〖大孔吸附树脂的工艺验证〗 ............. - 10 - 七、〖大孔吸附树脂的再生及使用有效期〗 ..... - 11 - 八、〖大孔吸附树脂的残留测定〗 ............. - 12 -
一、〖大孔吸附树脂的说明书、规格、标准〗 大孔吸附树脂是一类新型非离子型高分子聚合物，具有选择性吸附有机化合物的能力，其吸附作用是通过表面吸附、表面电性或形成氢键等完成的，被广泛应用于药学领域，如抗生素的提取分离、天然产物的分离、中药有效成分的提取分离和复方制剂中杂质的去除等。 大孔吸附树脂是以苯乙烯和丙烯酸酯为单体 ,加入二乙烯苯为交联剂 ,甲苯、二甲苯为致孔剂 ,它们相互交联聚合形成了多孔骨架结构。树脂一般为白色的球状颗粒 ,粒度为 20～60 目 ,是一类不含离子交换集团的交联聚合物 ,它的理化性质稳定 ,不溶于酸、碱及有机溶剂 ,不受无机盐类及强离子低分子化合物的影响。树脂吸附作用是依靠它和被吸附的分子(吸附质)之间的范德华引力,通过它巨大的比表面进行物理吸附而工作的 ,使有机化合物根据吸附力及其分子量大小可以经一定溶剂洗脱而分开达到分离、纯化、除杂、浓缩等不同目的。 由树脂提供方制订并向应用方提供。技术要求内容包括： 1．规格标准标准内容应包括：名称、牌(型)号、结构(包括交联剂)、外观、极性；粒径范围、含水量、湿密度(真密度、视密度)、干密度(表观密度、骨架密度)、比表面、平均孔径、孔隙率、孔容等物理参数；未聚合单体、交联剂、致孔剂等添加剂残留量限度等参数；用途及相关标准文号等。 2．使用说明书说明书内容应包括：树脂性能简介、主要添加剂种类与名称；未聚合单体，交联体、主要添加剂是否残留及残留量控制方法与限量检查方法；树脂安全性动物试验资料，或其它能证明其安全性的试验资料；使用注意事项及可能出现异常情况的处理方法；树脂有效使用期的参考值；生产厂家及生产许可证等合法证件。 大孔树脂使用注意事项 1) 该树脂含水70%左右，湿态0℃以上保存。严防冬季将球体冻裂。 2) 该树脂物化性能稳定，不溶于酸、碱及有机溶剂，不降解，热失重温度266℃。 3) 树脂使用前，需根据使用要求，进行程度不同的预处理,是将树脂内孔残存的惰性溶剂浸除。树脂预处理方法是在提取器内加入高于树脂层10cm的乙醇浸渍4小时，然后用乙醇淋洗，洗至流出液在试管中用水稀释不浑浊时为止。最后用水反复洗涤至乙醇含量小于1%或无明显乙醇气味后即可用于生产。（我厂药用树脂已经过了深程度处理，一般可直接用于生产） 4) 生产中建议树脂装填高度2米左右，吸附流速4-10米/小时(1-4BV/小时)。解吸剂可选用乙醇、甲醇、丙酮等。 5) 树脂强化再生方法：当树脂使用一定周期后,吸附能力降低或受污染严
大孔树脂型号及用途 型号用途国内外对应牌号XDA-4 提取分离维生素B12及多种抗生素XAD-4 CAD40 XDA-16A XDA-16B 提取分离头孢霉素、阿维菌素、亿维菌素等XAD-16 D316 D311 LSD-318 链霉素精制、提取——LSA-600 链霉素提取过程中替代122树脂进行脱色——LSI-010 LSI-210 链霉素精制除灰分——XDA-9 从土霉素废液中回收土霉素——LSA-700 头孢菌素C的精制脱色（替代氧化铝）——CD180 提取分离丁胺卡那霉素等氨基糖甙类半合成抗生素—— D941 糖类等的提取、脱色，抗生素及天然药物的脱色精制—— 树脂牌号类别主要用途 D101 LSA-20 XDA－5 LSA-30 XDA－6 HP-10 非极性提取绞股兰总皂甙、淫羊藿甙、三七总皂甙、罗汉果甙、 人参总皂苷、西洋参总皂苷、葛根总黄酮、毛冬青总皂苷、 蒺藜总皂苷、知母皂苷、芍药苷、橙皮苷、栀子苷、丹皮 酚、色素、喜树碱等 LSA－40 LSA－21 LSA－10 LSA－33 中极性提取黄酮、银杏内酯、大豆异黄酮、甜菊糖甙、 人参皂甙、三七皂甙、绿原酸、原花青素、花色苷 、广枣黄酮等 XDA－1 XDA－8 LSA－7 极性提取分离甜叶菊、茶多酚、蒽醌类、多酚类、咖啡因等LSA－5B 活性高比表面提取分离淫羊藿甙等甙类、黄酮类、蒽醌、大黄酸、 甘草酸类，维生素B12提取 LSI－004 LSD001 极性提取分离生物碱、氨基酸等 LSA-8 LSA-8B 提取分离大豆异黄酮、克林霉素磷酸酯等多种物质LSD-632 LSA－700 LSD－300 LSD－263 LSD－280 绞股兰总皂甙、三七总皂甙、罗汉果总皂甙等中草药有效 成分脱色；新霉素、庆大霉素、核糖霉素等氨基糖甙类抗 生素脱色；制糖工业中脱除水溶性及醇溶性色素及杂质 废水处理专用树脂 XDA系列大孔吸附树脂主要用于处理染料、农药和医药及其中间体等生产废水。可用于吸附回收酚类、胺类、有机酸、硝基物、卤代烃等，如难以处理的1-萘胺、1-萘酚、2-萘酚、2，3-酸、1，2，4-酸及氧体、周位酸、氨基J酸等萘系中间体废水，间甲酚、对硝基酚钠、硝基苯、硝基氯苯、苯胺、对氨基二苯胺、邻苯二胺、苯乙酸和氟（氯）代甲苯等有机中间
大孔吸附树脂的性质及 作用原理 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
大孔吸附树脂为具有立体结构的多孔性海绵状聚合物，外观为白色或微黄色球形颗粒，粒度多为20～60目。大孔吸附树脂的吸附性是由于范德华引力或产生氢键的结果，分子筛性是由于其本身多孔性结构的性质所决定。大孔吸附树脂以范德华力从很低浓度的溶液中吸附有机物，其吸附性能主要取决于吸附剂的表面性质，根据树脂的表面性质，可分为非极性（苯乙烯型）、中极性(含酯基)和极性(含酰胺基、腈基、酚羟基等)。非极性吸附树脂是由偶极矩很小的单体聚合制得，不带任何功能基，孔表面的疏水性较强，可通过与小分子内的疏水部分的作用吸附溶液中的有机物；中极性的吸附树脂是含酯基的吸附树脂，其表面兼有疏水和亲水两部分；极性吸附树脂是指含酰胺基氰基、酚羟基等含氮、氧、硫极性功能基的吸附树脂。它的物理化学性质稳定，不受无机盐及强离子低分子化合物存在的影响，不溶于任何酸碱及有机溶剂，对有机物选择吸附性能好；使用寿命长，可反复再生使用。大孔树脂的多孔性，使其具有巨大的比表面积，能够依靠和被吸附分子之间的范德华力或氢键进行物理吸附；同时，其多孔性还对分子量大小不同的化合物具有筛分作用。因此，大孔树脂为吸附性和筛分性相结合的分离材料，根据有机化合物吸附力的不同及分子量的大小，在大孔树脂上经一定的溶剂洗脱而分开。目前国内常用的大孔吸附树脂按其极性大小可分为：非极性树脂(D101、LX-11、LX-68等)；弱极性树脂(LSA-21、LX-28、LSA-10等)；极性树脂(XDA-8、LX-17、LSA-7等)。而不同型号树脂的比表面积、平均孔径、分离选择性都有所不同，在购买时应根据实际需要进行选择。
树脂的分类方法很多，除按树脂来源可将其分为天然树脂和合成树脂外，还可按合成反应和主链组成来进行分类。 1、按树脂合成反应分类 按此方法可将树脂分为加聚物和缩聚物。加聚物是指由加成聚合反应制得的聚合物，其链节结构的化学式与单体的分子式相同，如聚乙烯、聚苯乙烯、聚四氟乙烯等。 缩聚物是指由缩合聚合反应制得的聚合物，其结构单元的化学式与单体的分子式不同，如酚醛树脂、聚酯树脂、聚酰胺树脂等。 2、按树脂分子主链组成分类 按此方法可将树脂分为碳链聚合物、杂链聚合物和元素有机聚合物。 碳链聚合物是指主链全由碳原子构成的聚合物，如聚乙烯、聚苯乙烯等。 杂链聚合物是指主链由碳和氧、氮、硫等两种以上元素的原子所构成的聚合物，如聚甲醛、聚酰胺、聚砜、聚醚等。 素有机聚合物是指主链上不一定含有碳原子，主要由硅、氧、铝、钛、硼、硫、磷等元素的原子构成，如有机硅。 2 离子交换树脂的分类 (1) 强酸性阳离子树脂这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。 (2) 弱酸性阳离子树脂这类树脂含弱酸性基团，如羧基－COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO－(R为碳氢基
大孔树脂使用方法 一、大孔吸附树脂的预处理： 大孔树脂在试验中使用时间较长，必须保证不受霉菌污染。新购树脂一般用氯化钠及硫酸钠处理过，但树脂内部存在未聚合的单体残存的致孔剂、引发剂、分散剂等用前必须除掉。预处理的流程简述如下： （1）以0.5BV的乙醇浸泡树脂24h （1BV为1个树脂床体积） （2）用2BV 的乙醇以2BV/h流速通过树脂柱，并浸泡4-5 h （3）再用水以同样流速洗净 （4）用乙醇洗至流出液加水不呈白色混浊为止。 （5）用2BV的5%HCL 溶液以4-6 BV/h 的流速通过树脂层。并浸泡树脂2-4h 。而后用水以同样流速洗至出水pH 中性 （6）用2BV 的2%NaOH 溶液以4-6 BV/h的流速通过树脂层并浸泡树脂2-4h 而后用水以同样流速洗至出水pH 中性。 也可采用下列程序：在洁净的分离柱内，放入已去除外来杂质，体积恒定的大孔吸附树脂加入相当于树脂体积0.4-0.5倍的乙醇（或甲醇）浸泡24 h ，然后用树脂体积的2-3倍的乙醇（或甲醇）与水交替反复洗脱交替洗脱2-3次，至最终以水洗脱后，保持分离使用前的状态。醇洗脱液加水不显混浊。也可用电导率、荧光和紫外吸收等作为前处理的标准。 二、大孔树脂的使用 大孔树脂是大孔径的高分子分离材料，中草药有效成分在大孔树脂上的吸附是大孔树脂与有效成分形成以范德华力和氢键为主的一分子间作用力的结果。大孔树脂依据其聚合物的单体组成不同，可以分成非极性和极性两大类。非极性吸附树脂适合从极性溶液中（如水溶液）中吸附非极性物质。中等极性树脂可从极性溶液中吸附非极性物质，还能从非极性溶液中吸附极性物质。 大孔树脂的孔径和比表面积是影响大孔树脂对物质的吸附的主要因素。大孔树脂比表面积越大，单位质量大孔树脂吸附的作用面积越大，单位质量大孔树脂吸附有效成分就越大。而大孔树脂的比表面积还包括内孔网的面积。树脂孔径过小有效成分分子不能进入树脂内部，只能在树脂外表面吸附，相应的比表面积就比较小。因此选择的时候应该根据目标物的分子量选择合适孔径的树脂才能使吸附的有效面积增大。选择适用的树脂，采用合理的实验设计和方法工艺条件才能充分发挥大孔树脂的作用。用吸附曲线解析曲线具体地应该通过实验确定。 2.1树脂型号的确定 考察某种树脂是否适合于该产品。首先考察该树脂的吸附率和吸附量。即树脂对所纯化分离的有效成分要有较大的吸附量。然后，需考察树脂对所分离的有效成分有良好的分离性能目标成分能比较集中的被洗脱出来。采用的方法如下 吸附率和吸附量的测定： 吸附率 E% =C0—C e/ C0×100% C0—吸附前溶液的浓度mg/ml C e—吸附后溶液浓度 E%—吸附率 吸附量 Q=（C0—C e）×V/W Q—吸附量mg/g W 干树脂重V溶液体积
几种常用的离子交换树脂型号 一、001x7Na（732）阳离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有磺酸基(-SO 3 H)的离子交换树脂，它具有交换容量高、交换速度快、机械强度好等特点。 本产品相当于美国Amberlite IR-120;Dowex-50，德国：Lewatit-100.日本：精品文档，超值下载 Diaion SK-1，法国AllassionCS;Duolite C-20，前苏联ky-3;SDB-3，相当于我国老牌号：732；强酸1号、2号、3号、4号；010。 用途：本产品主要用于硬水软化、脱盐水、纯水和高纯水的制备，也用于催化剂和脱水剂，以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。 二、201x7（717）强碱性阴离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有季铵基［N(CH 3) 3 OH］的阴离子 交换树脂，该树脂具有机械强度好，耐热性能高等特点。 本产品相当于美国Amberlite IRA-400，德国:Lewatit M500，日本：Diaion SA-10A，法国Allassion AG217，前苏联AB-17，相当于我国老牌号：717、702、强碱2号、4号、2041号。 用途：本产品主要用于纯水、高纯水的制备，废水处理，生化制品的提取，放射性元素提炼，抗菌素分离等。 三、D201大孔强碱阴离子交换树脂 本产品的性能与201×7强碱性阴离子交换树脂相似，但有更好的物理及化学稳定性（耐渗透压力，耐磨损等）及抗污染性能，由于具有大孔结构，因此可用于吸附分子尺寸较大的杂质以及在非水溶液中使用。 本产品相当于美国Amberlite IRA-900,德国：Lewatit MP-500日本：Diaion PA 308。相当于我国老牌号：D231;DK251;731;290。 用途:本产品主要用于高纯水的制备（尤其适用于高速混床）及用于凝结水净化装置（H-OH或NH 4 -OH混床系统），也用于废水处理，回收重金属，生化药物分离和糖类提纯。 四、D301大孔弱碱性苯乙烯系阴离子交换树脂 本产品是大孔结构的苯乙烯一二乙烯苯共聚体上带有叔胺基［-N(CH3)2］的离子交换树脂，其碱性较弱，能在酸性、近中性介质中有效地交换无机酸及硅酸根，并能吸附分子尺寸较大的杂质以及在非水溶液中使用，该树脂具有再生效率高、碱水耗低、交换容量大、抗有机物污染及抗氧化能力强、机械强度好等优点。 本产品相当于美国Amberlite IRA-93，德国Lewatit MP-60，日本Diaion WA-30，法国Duolite A305，前苏联AH-89×77Ⅱ，英国Zerolite MPH，相当于我国老牌号：D354、D351、710、D370。 用途：本产品主要用于纯水及高纯水的制备，用于阴复床、阴双层床系统，对含盐量较高的水源尤为合适，并能保护强碱阴树脂不受有机物污染，以及糖液脱色含铬废水的处理及回收等等。
常见树脂的结构性能与用途 一、聚乙烯（ＰＥ） 结构：分子架构为线型或支链型结构。 1.结构 2.性能 优点：①PE是非极性高分子聚合物，故对水蒸气的透过率低，具很好的防潮性 ②分子中既无双键，也无活性基团和杂原子，故化学性质稳定，能耐水、耐酸碱水溶液，室温下不溶于任何有机溶剂 ③优良热粘合性和热封性能 ④耐寒性好，低温下机械性能变化极小，脆化温度一般在－30度以下 ⑤较好的耐辐射和电绝缘性 缺点：①主要是气密性不良，对气体和有机蒸气的透过率较大 ②强度和耐热性不高 ③容易受光、热和氧的作用而引起降解。（抗氧剂，光、热稳定剂） ④耐环境应力开裂性较差，不耐浓硫酸、浓硝酸及其它氧化剂的侵蚀，受热时会不耐某些脂肪烃和氯化烃 ⑤表面非极性，印刷性能差。（电晕、火焰、化学处理） 3.用途 LDPE——农膜、食品包装膜、拉伸膜 HDPE——适于制成瓶、罐、桶、箱等多种包装容器，以及对强度和
耐热性要求较高的包装薄膜，购物袋、垃圾袋、撕裂膜捆扎绳、编织丝，电线、电缆。 MDPE——适于制成瓶、桶等包装容器 LLDPE——特别适宜制作超薄包装薄膜、容器、液体包装UHMW—PE——可制成大型包装容器如：桶、集装箱以及特种薄膜等 4.识别特征 乳白色，半透明或不透明蜡状固体，无味，无毒，密度较低（比水轻）。易燃，无自熄性，上黄下蓝火焰，燃烧时有熔滴，气味为石蜡气味。 二、聚丙烯（P P） 1.结构 2.性能 优点：①优良防潮性和抗水性，防止异味透过性较P E好，可以热封合 ②抗张强度、硬度、耐磨性均优于P E。尤其是具优良耐热性，在高温时抗张强度保留率高 ③极好的耐弯曲疲劳强度 ④能耐80°C以下的酸、碱、盐溶液及大多数有机溶剂 缺点：①耐老化性差（抗氧剂，U V吸收剂） ②耐寒性差，低温抗冲性＜P E
各种树脂型号用途 型号用途国内外对应牌号 XDA-4 提取分离维生素B12及多种抗生素XAD-4 CAD40 XDA-16A XDA-16B 提取分离头孢霉素、阿维菌素、亿维菌素等XAD-16 D316 D311 LSD-318 链霉素精制、提取—— LSA-600 链霉素提取过程中替代122树脂进行脱色—— LSI-010 LSI-210 链霉素精制除灰分—— XDA-9 从土霉素废液中回收土霉素—— LSA-700 头孢菌素C的精制脱色（替代氧化铝）—— CD180 提取分离丁胺卡那霉素等氨基糖甙类半合成抗生素—— D941 糖类等的提取、脱色，抗生素及天然药物的脱色精制—— 树脂牌号类别主要用途 D101 LSA-20 XDA－5 LSA-30 XDA－6 HP-10 非极性提取绞股兰总皂甙、淫羊藿甙、三七总皂甙、罗汉果甙、人参总皂苷、西洋参总皂苷、葛根总黄酮、毛冬青总皂苷、蒺藜总皂苷、知母皂苷、芍药苷、橙皮苷、栀子苷、丹皮酚、色素、喜树碱等 LSA－40 LSA－21 LSA－10 LSA－33 中极性提取黄酮、银杏内酯、大豆异黄酮、甜菊糖甙、人参皂甙、三七皂甙、绿原酸、原花青素、花色苷、广枣黄酮等 XDA－1 XDA－8 LSA－7 极性提取分离甜叶菊、茶多酚、蒽醌类、多酚类、咖啡因等 LSA－5B 活性高比表面提取分离淫羊藿甙等甙类、黄酮类、蒽醌、大黄酸、甘草酸类，维生素B12提取 LSI－004 LSD001 极性提取分离生物碱、氨基酸等 LSA-8 LSA-8B 提取分离大豆异黄酮、克林霉素磷酸酯等多种物质 LSD-632 LSA－700 LSD－300 LSD－263 LSD－280 绞股兰总皂甙、三七总皂甙、罗汉果总皂甙等中草药有效成分脱色；新霉素、庆大霉素、核糖霉素等氨基糖甙类抗生素脱色；制糖工业中脱除水溶性及醇溶性色素及杂质 废水处理专用树脂 XDA系列大孔吸附树脂主要用于处理染料、农药和医药及其中间体等生产废水。可用于吸附回收酚类、胺类、有机酸、硝基物、卤代烃等，如难以处理的1-萘胺、1-萘酚、2-萘酚、2，3-酸、1，2，4-酸及氧体、周位酸、氨基J酸等萘系中间体废水，间甲酚、对硝基酚钠、硝基苯、硝基氯苯、苯胺、对氨基二苯胺、邻苯二胺、苯乙酸和氟（氯）代甲苯等有机中间体的废水处理。 应用领域： 1） 2,3-酸生产废水的治理和资源回收 2） 1,4-二羟基蒽醌生产废水的治理与资源回收 3）吐氏酸生产废水的治理和资源回收 4）三甲基氢醌生产废水的治理和资源回收 5）间甲酚生产废水的治理和资源回收 6）对硝基苯酚生产废水的治理和资源回收 7）聚酰胺生产废水的治理和资源回收
树脂分类 天然树脂（松香、沥青、虫胶） 酚醛树脂 醇酸树脂 硝基纤维素 氨基树脂 聚酯树脂 环氧树脂 聚氨酯树脂 丙烯酸树脂 其他树脂 1、丙烯酸乳液（水性） ＊品种：根据乳液的不同可分为纯丙、苯丙、硅丙、醋丙、自交联丙烯酸等。 ＊优点：具有成本适中耐候性优良、性能可调整性好，无有机溶剂释放等。 ＊用途：主要用于建筑物的内外墙涂装，皮革涂装、木器涂料等。 2、溶剂型丙烯酸树脂 ＊品种：可分为自干型丙烯酸树脂（热塑型）和交联固化型丙烯酸树脂（热固型）。交联固化型丙烯酸涂料主要有丙烯酸氨基漆、丙烯酸聚氨酯漆、丙烯酸醇酸漆、辐射固化丙烯酸涂料等品种。 *优点：自干型丙烯酸具有表干迅速、易于施工、保护和装饰作用明显。交联固化型丙烯酸制漆一般都具有很高的固含量，一次涂装可以得到很厚的涂膜，而且机械性能优良，可以制成高耐候性、高丰满度、高弹性、高硬度的涂料。
＊缺点：自干型丙烯酸涂料固含量不容易太高，硬度、弹性不容易兼顾，一次施工不能得到很厚的涂膜，涂膜丰满性不够理想。交联固化型丙烯酸涂料，施工比较麻烦，许多品种还需要加热固化或辐射固化，对环境条件要求比较高，一般都需要较好的设备，较熟练的涂装技巧。 ＊用途：主要用于建筑涂料、塑料涂料、电子涂料、道路划线涂料、汽车涂料、电器涂料、木器涂料、建筑涂料等。 3、聚氨酯树脂 ＊品种：聚氨酯漆可以分为双组分聚氨酯和单组分聚氨酯。 *优点：较高的固体含量、漆膜坚硬耐磨、一般都具有良好的机械性能、优良的耐化学腐蚀性能，良好的耐油、耐溶剂性能。 *缺点：施工工序复杂，对施工环境要求很高，漆膜容易产生弊病。 *用途：应用方向有木器涂料、地板涂料、汽车修补涂料、防腐涂料、地坪涂料、电子涂料、特种 4、硝基纤维素 ＊硝基漆：主要成膜物是以硝化棉为主，配合醇酸树脂、改性松香树脂、丙烯酸树脂、氨基树脂等软硬树脂共同组成。 *优点：是装饰作用较好，施工简便，干燥迅速，对涂装环境的要求不高，具有较好的硬度和亮度，不易出现漆膜弊病,修补容易。 *缺点是固含量较低，需要较多的施工道数才能达到较好的效果；耐久性不太好，尤其是内用硝基漆，其保光保色性不好，使用时间稍长就容易出现诸如失光、开裂、变色等弊病；漆膜保护作用不好，不耐有机溶剂、不耐热、不耐腐蚀。 *用途：硝基漆主要用于木器及家具的涂装、家庭装修、一般装饰涂装、金属涂装、一般水泥涂装等方面。 5、环氧树脂 ＊种类：环氧漆的主要品种是双组分涂料，由环氧树脂和固化剂组成。 *优点：是对水泥、金属等无机材料的附着力很强；涂料本身非常耐腐蚀；机械性能优良，耐磨，耐冲击；可制成无溶剂或高固体份涂料；耐有机溶剂，耐热，耐水；涂膜无毒。
环氧树脂用途简介 其中固化剂是必不可少的添加物，无论是作粘接剂、涂料、浇注料都需添加固化剂，否则环氧树脂不能固化。 由于用途性能要求各不相同，对环氧树脂及固化剂、改性剂、填料、稀释剂等添加物也有不同的要求。现将它们的选择方法简介于下： （一）环氧树脂的选择 1、从用途上选择作粘接剂时最好选用中等环氧值（0、25-0、45）的树脂，如6101、634；作浇注料时最好选用高环氧值（>0、40）的树脂，如6 18、6101；作涂料用的一般选用低环氧值（<0、25）的树脂，如601、604、607、609等。 2、从机械强度上选择环氧值过高的树脂强度较大，但较脆；环氧值中等的高低温度时强度均好；环氧值低的则高温时强度差些。因为强度和交联度的大小有关，环氧值高固化后交联度也高，环氧值低固化后交联度也低，故引起强度上的差异。 3、从操作要求上选择不需耐高温，对强度要求不大，希望环氧树脂能快干，不易流失，可选择环氧值较低的树脂；如希望渗透性也，强度较好的，可选用环氧值较高的树脂。 （二）、固化剂的选择 1、固化剂种类：
常用环氧树脂固化剂有脂肪胺、脂环胺、芳香胺、聚酰胺、酸酐、树脂类、叔胺，另外在光引发剂的作用下紫外线或光也能使环氧树脂固化。常温或低温固化一般选用胺类固化剂，加温固化则常用酸酐、芳香类固化剂。 2、固化剂的用量（1）胺类作交联剂时按下式计算： 胺类用量=MG/Hn 式中： M=胺分子量 Hn=含活泼氢数目 G=环氧值（每100克环氧树脂中所含的环氧当量数）改变的范围不多于10-20%，若用过量的胺固化时，会使树脂变脆。若用量过少则固化不完善。 （2）用酸酐类时按下式计算： 酸酐用量=MG（0、6~1）/100式中： M=酸酐分子量 G=环氧值（0、6~1）为实验系数 3、选择固化剂的原则：固化剂对环氧树脂的性能影响较大，一般按下列几点选择。 （1）、从性能要求上选择：有的要求耐高温，有的要求柔性好，有的要求耐腐蚀性好，则根据不同要求选用适当的固化剂。 （2）、从固化方法上选择：有的制品不能加热，则不能选用热固化的固化剂。 （3）、从适用期上选择：所谓适用期，就是指环氧树脂加入固化剂时起至不能使用时止的时间。要适用期长的，一般选用酸酐类或潜伏性固化剂。
D101大孔吸附树脂说明书 D101树脂是一种球状、非极性聚合物吸附剂。该树脂是一个交联聚合物，具有相当大的比表面和适宜的孔径，对皂甙类物质有特殊的选择性。该树脂适于从水溶液中提取皂甙类有机物质。 一、性能指标 外观乳白色不透明球状颗粒 粒度（粒径范围0.3~1.25mm），% ≥95 含水量，% 60~75 湿真密度，g/ml 1.05~1.15 湿视密度，g/ml 0.60~0.70 比表面，m2/g 480~520 平均孔径，nm 25~28 孔隙率，% 42~46 孔容，ml/g 1.18~1.24 最高使用温度℃150 二、吸附及解吸（再生） 吸附：吸附操作自上而下(或自下而上)通液，可采用不同流速，以选取最佳条件，一般流速 2—8BV/h。流出液每间隔一段时间取样检测，达泄漏点停止吸附，或多柱串联达饱和后解吸。 解吸(再生)：解吸剂选择：吸附饱和后的树脂应选用最能溶解吸附质的溶剂进行解吸或洗脱再生。解吸剂沸点要低以便回收处理。典型的解吸剂有甲醇、乙醇、丙酮、二氧六环、苯、甲苯或稀酸、稀碱及有机溶剂与水、酸、碱的混合物、还有混合溶剂。解吸操作自上而下(或自下而上)通解吸剂，单柱吸附时，解吸效果与吸附操作对流为佳。一般流速可控制在0.5～2BV/h，解吸剂用量约为树脂体积的2～3倍。 三．在食品加工中的预处理 1．工业级新树脂使用前必须进行预处理，以去除树脂中所含少量的低聚物、有机物及有害离子。
2．装柱前清洗设备及管道，以防有害物对树脂的污染。并排净设备内的水。3．先于吸附柱内加入相当于装填树脂体积0.4~0.5倍的乙醇或甲醇，然后将新树脂投入柱中。使其液面高于树脂层约0.3m处，并浸泡24小时。4．用2BV乙醇或甲醇，以2BV/h的流速通过树脂层，并浸泡4~5小时。5．用乙醇或甲醇，以2BV/h的流速通过树脂层，洗至流出液加水不呈白色浑浊止。并以水以同样流速洗净乙醇或甲醇。 6．用2BV的5%HCL溶液，以4~6BV/h的流速通过树脂层，并浸泡2~4小时，而后用水以同样流速洗至出水pH中性。 7．用2BV的2%NaOH溶液，以4~6BV/h的流速通过树脂层，并浸泡2~4小时，而后用水以同样流速洗至出水pH中性。 8．树脂连续运行不必再进行预处理，停运时间过长，应考虑重新预处理。 停运前要充分解吸，洗净，并以大于10%食盐溶液浸泡，以避免细菌在树脂中繁殖。 四．树脂中的残留物 由于D101树脂大量用于药物中间体的提取，树脂本身的一些残留物质是使用者非常关心的问题。我们知道，D101树脂是一种具有孔穴结构的交联共聚体，它的制造原料包括单体、交联剂、填加剂（致孔剂、分散剂）。单体为苯乙烯，交联剂为二乙烯苯，致孔剂为烃类，分散剂为明胶。 D101树脂中残留物有苯乙烯、二乙烯苯、芳烃（烷基苯、茚、萘、乙苯等）、脂肪烃、酯类。它的来源是未完全反应的单体、交联剂、填加剂及原料本身不纯引入的各种杂质。 在D101树脂制造过程的后期要进行充分的后处理，包括有机溶剂的反复提取。我们对出厂树脂及使用前预处理后树脂的残留物进行了检测，并给出了总残留物的限量。 这里强调，树脂用于药物加工前，一定要按照“四”中要求对树脂进行严格的预处理。 五．使用树脂注意事项
树脂砂轮制造用高性能酚醛树脂的选择和应用 1 酚醛树脂介绍 酚醛树脂已经有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。 酚醛树脂是以酚类化合物、醛类化合物作原料，在催化剂作用下缩聚而成的高分子化合物，其中以苯酚和甲醛缩聚的酚醛树脂最为重要。 酚醛树脂大体分为热固型和热塑型两大类。热固性树脂是由苯酚在碱性条件下与过量的甲醛发生反应合成;热塑性树脂是苯酚在酸性条件下与少量的甲醛反应合成。影响酚醛树脂合成和决定树脂性能的因素有：原料化学结构和单体官能度，酚醛摩尔比，催化剂的性质和反应介质的PH值。 热固性树脂具有活性官能团，在加热和酸的作用下都会固化。这种自动反应确切解释了热固性树脂在储存过程中，粘度升高，凝胶速度加快的原因。由于自动反应是热固性树脂内在的本性，温度平均每升高10℃反应速度就会加倍。所以热固性树脂必须储存再低温条件下，才能尽量延长其保存期。热塑性树脂需要加入固化剂才能交联。对于热塑性树脂来说最常用的固化剂就是六次甲基四胺(俗称乌洛托品)，已经交联固化的树脂含部分氮，氮来源于乌洛托品。 酚醛树脂从A阶段向B阶段和C阶段转化后形成三维网状结构成为固化。线性树脂和甲阶分子量小的树脂都能溶熔，因此称此时的树脂为A阶段树脂。
当树脂硬化后，就到凝胶阶段即B阶段。这个阶段树脂肿胀氮仍可以被溶剂溶解，这就到了C阶段。 随着工业的发展，对高性能材料提出了更高的要求，如较高的分解温度，较好的耐磨性能，足够的韧性和强度等。由于酚醛树脂在结构上存在弱点：酚羟基和亚基易氧化，因此耐热性受到影响。 普通酚醛树脂在200℃以下能够长期稳定使用，但超过200℃便明显发生变化。从300℃-360℃起进入热分解阶段，到600℃-900℃释放CO、C02、H2O、苯酚等物质。而且普通酚醛树脂固化时释放水分子，脆性大，韧性差，限制了其在高性能材料方面的发展。因此，需要对酚醛树脂进行改进，提高其韧性和耐热性。 改进酚醛树脂的途径主要有： 1) 在酚醛树脂中加入外增韧物质，如天然橡胶、丁腈橡胶、丁苯橡胶及热塑性树脂等。 2) 在酚醛树脂中加入内增韧物质，如使酚羟基醚化，在酚核间引入长的亚甲基链及其他柔性基团等。 3) 用玻璃纤维、玻璃布及石棉等增强材料来改善脆性。 其他改进的方法还有：将酚醛树脂的酚羟基醚化，酯化、重金属螯合，或者增加固化剂加入量，严格成型条件或后固化条件，或者导入亚胺环或三嗪环等刚性结构。这些方法虽然提高了树脂的耐热性，但韧性却下降了。因此，目前很难同时既提高了树脂的韧性又改进其耐热性。 2 酚醛树脂在树脂砂轮中的应用
1. D101大孔吸附树脂 大孔吸附树脂是一种具有多孔海绵状结构人工合成的聚合物吸附剂，依靠树脂骨架和被吸附的分子（吸附质）之间的范德华力，通过树脂巨大的比表面积进行物理吸附而达到从水溶液中分离提取水溶性较差的有机大分子的目的。采用大孔吸附树脂提取中草药有效成分如皂甙类、黄酮类、生物碱类，具有操作简便、成本较低、树脂可反复使用等优点，适于工业化规模生产。 D101树脂是一种非极性吸附剂，比表面积为480~530m2/g。 用途：绞股蓝皂甙、三七皂甙、喜树碱等皂甙和生物碱提取。 2. D101B大孔吸附树脂 弱极性吸附剂,比表面积450~500 m2/g。是D101树脂的补充和改进，虽然比表面积略小于D101,但由于树脂内部孔表面带有弱极性基团，对于水溶性差从水相扩散到树脂相阻力较大的黄酮类有机物吸附速度快，吸附量大。 用途：银杏黄酮、茶多酚、黄芪甙等的提取。 3. XDA-1大孔吸附树脂 铁塔牌XDA-1大孔吸附树脂是一种高交联度、高比表面积、不带有官能团的非极性聚合物吸附剂。其连续的聚合物相和连续的孔结构赋予其优异的吸附性能。XDA-1的聚合物结构使其具有优良的物理、化学和热稳定性。根据被吸附介质的不同性质，XDA-1可用丙酮、甲醇、或稀碱溶液再生，反复使用于循环的工业过程中。 用途：XDA-1主要用苯酚生产企业、染化中间体生产企业、和其它化工、医药、农药生产企业。还可以从含有大量无机盐的水溶液中分离除去苯胺类、氯化苄、苄醇、氯代苯、山梨酸、卤代烃类等有机化合物，也可用于其它极性溶剂中非极性介质的富集。 4. XDA-1B大孔吸附树脂 带有弱极性基团的吸附剂,比表面积500~600 m2/g。是XDA-1树脂的补充和改进，虽然比表面积小于XDA-1,但由于树脂内部孔表面带有弱极性基团，对于水溶性差从水相扩散到树脂相阻力较大的有机物吸附速度快，吸附量大。 5. XDA-7均孔脱色树脂 采用特定交联剂和工艺合成的XDA-7均孔脱色专用树脂，是带有季胺基团的强碱性树脂。具有交联结构均匀，孔径分布范围窄，平均孔径大的特点，适于脱除分子量在200~10000之间带有负电荷的色素和大分子有机物。也可用于具有一定疏水性的电中性色素分子的吸附和脱附。XDA-7树脂对色素的选择性强，再生容易，受到有机污染后易于复苏。 用途：XDA-7广泛地应用于抗生素精制、生化产品提取、食品、化工等工业过程中。 6. H-10双氧水脱有机炭 白色不透明球状颗粒，非极性吸附剂，在双氧水中有良好的稳定性，比表面积830~850 m2/g。能够有效去除双氧水中的蒽醌类化合物，大幅度降低双氧水有机碳含量。处理后的双氧水可直接用于织物漂白。与H-10A、H-10B配合使用，可将双氧水中的有机碳、金属离子全部除去，制备高纯双氧水，达到微电子工业用标准。 7. H-20皂甙类、生物碱等中草药有效成分提取
