实验报告
课程名称：
实验项目：
实验地点：
专业班级：
学号：
学生姓名：
指导教师：
年月日

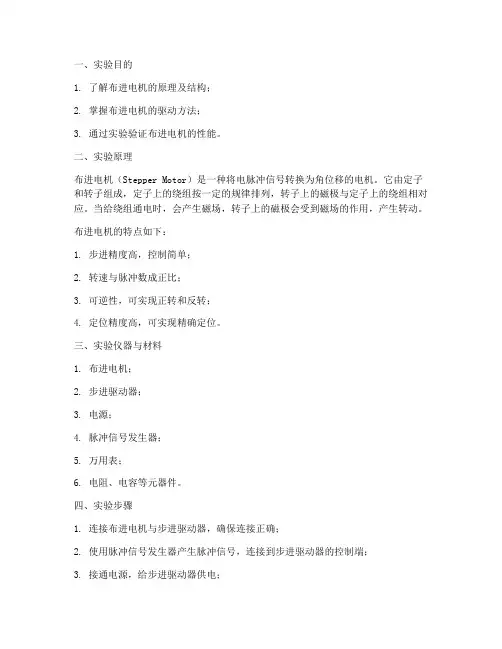

一、实验目的和要求
1、通过实验加深对步进电动机的驱动电源和电机工作情况的了解。
2、掌握步进电机基本特征的测定方法。
二、实验内容
1、空载突跳频率的测定
2、空载最高连续工作频率的测定
三、主要仪器设备
四、操作方法与实验步骤
图1-9 步进电机实验接线图
1、空载突跳频率的测定
控制系统连续运行状态，按执行键，电机连续运转后，调节速度旋钮使频率调高至某频率（自动指示当前频率）。按设置键步进电动机停转，再重新起动电机（按执行键），观察电机能否运行正常，如正常，则继续提高频率，直至电机不失步启动的最高频率，则该频率为步进电机的空载突跳频率。
2、空载最高连续工作频率的测定
步进电机空连续运转后缓慢调节速度旋钮使频率提高，仔细观察电机是否不失步，如不失步，则缓慢提高频率，直至电机能连续运转的最高频率，则该频率为步进电机空载最高连续工作频率。
五、实验数据记录
空载突跳频率为Hz
空载最高连续工作频率为Hz
六、实验结果与分析（必填）
七、讨论、心得（可选）
1、主程序先正转，等到正转完了就中断，中断中接通个辅助触点（），当闭合，住程序中的反转开始运做。这样子就OK了。 2、用PTO指令让OR 高速脉冲，另一个点如做方向信号，就可以控制正反转了，速度快慢就要控制输出脉冲周期了，周期越短速度越快，如果你速度很快的话请考虑缓慢加速，不然它是启动不了的，如果方向也变的快的话就要还做一个缓慢减速，不然它振动会蛮厉害，而且也会失步。 3、程NETWORK 1 // 用于单段脉冲串操作的主程序（PTO） // 首次扫描时，将映像寄存器位设为低 // 并调用子程序0 LD R 1 CALL SBR_0 NETWORK 1 // 子程序0开始 LD MOVB 16#8D SMB67 // 设置控制字节： // - 选择PTO操作 // - 选择单段操作 // - 选择毫秒增加 // - 设置脉冲计数和周期数值 // - 启用PTO功能 MOVW +500 SMW68 // 将周期设为500毫秒。 MOVD +4 SMD72 // 将脉冲计数设为4次脉冲。 ATCH INT_0 19 // 将中断例行程序0定义为 // 处理PTO完成中断的中断。 ENI // 全局中断启用
PLS 0 // 激活PTO操作，PLS0 =》 MOVB 16#89 SMB67 // 预载控制字节，用于随后的 // 周期改动。 NETWORK 1 // 中断0开始 // 如果当前周期为500毫秒： // 将周期设为1000毫秒，并生成4次脉冲 LDW= SMW68 +500 MOVW +1000 SMW68 PLS 0 CRETI NETWORK 2 // 如果当前周期为1000毫秒： // 将周期设为500毫秒，并生成4次脉冲 LDW= SMW68 +1000 MOVW +500 SMW68 PLS 0序注释 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关PLC产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
. .. . 步进电机调速实验报告 班级：xx ：xx 学号：xxx 指导老师：xx
步进电机调速实验报告 一、实验目的及要求： 1、熟悉步进电机的工作原理 2、熟悉51系列单片机的工作原理及调试方法 3、设计基于51系列单片机控制的步进电机调速原理图(要现电机的速度反馈测量，测量方式：数字测量) 4、实现51系列单片机对步进电机的速度控制(步进电机由实验中心提供，具体型号42BYG )由按钮控制步进电机的启动与停止；实现加速、匀速、和减速控制。速度设定由键盘设定，步进电机的反馈速度由LED数码管显示。 二、实验原理： 1.一般电动机都是连续旋转，而步进电动却是一步一步转动的，故叫步进电动机。步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。步进电动机的转子为多极分布，定子上嵌有多相星形连接的控制绕组，由专门电源输入电脉冲信号，每输入一个脉冲信号，步进电动机的转子就前进一步。由于输入的是脉冲信号，输出
的角位移是断续的，所以又称为脉冲电动机。随着数字控制系统的发展，步进电动机的应用将逐渐扩大。 进电动机需配置一个专用的电源供 电，电源的作用是让电动机的控制绕组 按照特定的顺序通电，即受输入的电脉 冲控制而动作，这个专用电源称为驱动 电源。步进电动机及其驱动电源是一个互相联系的整体，步进电动机的运行性能是由电动机和驱动电源两者配合所形成的综合效果。 2.对驱动电源的基本要求 （1）驱动电源的相数、通电方式和电压、电流都要满足步进电动机的需要；（2）要满足步进电动机的起动频率和运行频率的要求； （3）能最大限度地抑制步进电动机的振荡； （4）工作可靠，抗干扰能力强； （5）成本低、效率高、安装和维护方便。 3.驱动电源的组成 步进电动机的驱动电源基本上由脉冲发生器、脉冲分配器和脉冲放大器（也称功率放大器）三部分组成， 三、实验源程序： /*************** writer:shopping.w ******************/ #include
步进电机驱动方式的分类及比较 步进电机驱动方式的分类及比较：步进电机驱动方法的分类主要有恒电压驱动方式、恒电流斩波驱动方式和细分驱动方式。以下是这几种驱动方式的简介及比较。 1 恒电压驱动方式 1．1 单电压驱动 单电压驱动是指在电机绕组工作过程中，只用一个方向电压对绕组供电。如图2所示，L为电机绕组，VCC为电源。当输入信号In为高电平时，提供足够大的基极电流使三极管T处于饱和状态，若忽略其饱和压降，则电源电压全部作用在电机绕组上。当In为低电平时，三极管截止，绕组无电流通过。 为使通电时绕组电流迅速达到预设电流，串入电阻Rc；为防止关断T时绕组电流变化率太大，而产生很大的反电势将T击穿，在绕组的两端并联一个二极管D和电阻Rd，为绕组电流提供一个泄放回路，也称“续流回路”。 单电压功率驱动电路的优点是电路结构简单、元件少、成本低、可靠性高。但是由于串入电阻后，功耗加大，整个功率驱动电路的效率较低，仅适合于驱动小功率步进电机。 1．2 高低压驱动 为了使通电时绕组能迅速到达设定电流，关断时绕组电流迅速衰减为零，同时又具有较高的效率，出现了高低压驱动方式。 如图3所示，Th、T1分别为高压管和低压管，Vh、V1分别为高低压电源，Ih、I1分别为高低端的脉冲信号。在导通前沿用高电压供电来提高电流的前沿上升率，而在前沿过后用低电压来维持绕组的电流。高低压驱动可获得较好的高频特性，但是由于高压管的导通时间不变，在低频时，绕组获得了过多的能量，容易引起振荡。可通过改变其高压管导通时间来解决低频振荡问题，然而其控制电路较单电压复杂，可靠性降低，一旦高压管失控，将会因电流太大损坏电机。 2 恒电流斩波驱动方式 2．1 自激式恒电流斩波驱动 图4为自激式恒电流斩波驱动框图。把步进电机绕组电流值转化为一定比例的电压，与D／A转换器输出的预设值进行比较，控制功率管的开关，从而达到控制绕组相电流的目的。从理论上讲，自激式恒电流斩波驱动可以将电机绕组的电流控制在某一恒定值。但由于斩波频率是可变的，会使绕组激起很高的浪涌电压，因而对控制电路产生很大的干扰，容易产生振荡，可靠性大大降低。
PLC控制步进电机的实例(图与程序) ·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。由于水平有限，本实例采用非专业述语论述，请勿引用。 ·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！ ·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。 ·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。 ·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。 ·程序如下图：(此程序只为说明用，实用需改善。) ·说明： ·在原点时将D8140的值清零(本程序中没有做此功能) ·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。当正转动作到A点时，D8140的值是3000。此时闭合X1，机械反转动作到B点，也就是-3000的位置。D8140的值就是-3000。 ·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。 ·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！
·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)： ·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。D8140的值为0 ·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。 ·一般两相步进电机驱动器端子示意图： ·FREE+，FREE-：脱机信号，步进电机的没有脉冲信号输入时具有自锁功能，也就是锁住转子不动。而当有脱机信号时解除自锁功能，转子处于自由状态并且不响应步进脉冲。 ·V+，GND：为驱动器直流电源端子，也有交流供电类型。 ·A+，A-，B+，B-分别接步进电机的两相线圈。
步进电动机的工作原理及特点随着微电子和计算机技术的发展，步进电机的需求量与日俱增，它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中，其在各个国民经济领域都有应用。研究步进电机的控制系统，对提高控制精度和响应速度、节约能源等都具有重要意义。 1 步进电机概述 步进电动机又称脉冲电动机或阶跃电动机，国外一般称为Steppingmotor、Pulse motor或Stepper servo，其应用发展已有约80年的历史。步进电机是一种把电脉冲信号变成直线位移或角位移的控制电机，其位移速度与脉冲频率成正比，位移量与脉冲数成正比。步进电机在结构上也是由定子和转子组成，可以对旋转角度和转动速度进行高精度控制。当电流流过定子绕组时，定子绕组产生一矢量磁场，该矢量场会带动转子旋转一角度，使得转子的一对磁极磁场方向与定子的磁场方向一着该磁场旋转一个角度。因此，控制电机转子旋转实际上就是以一定的规律控制定子绕组的电流来产生旋转的磁场。每来一个脉冲电压，转子就旋转一个步距角，称为一步。根据电压脉冲的分配方式，步进电机各相绕组的电流轮流切换，在供给连续脉冲时，就能一步一步地连续转动，从而使电机旋转。步进电机每转一周的步数相同，在不丢步的情况下运行，其步距误差不会长期积累。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，同时步进电机只有周期性的误差而无累积误差，精度高，步进电动机可以在宽广的频率围通过改变脉冲频率来实现调速、快速起停、正反转控制等，这是步进电动机最突出的优点[1]。 正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电动机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接收数字量的输入，所以特别适合于微机控制。 2国外的研究概况 步进电机是国外发明的。中国在文化大革命中已经生产和应用，例如、、、、都生产，而且都在各行业使用，驱动电路所有半导体器件都是完全国产化的，当时是全分立元器件构成的逻辑运算电路，还有电容耦合输入的计数器，触发器，环形分配器。国外在大功率的工业设备驱动上，目前基本不使用大扭矩步进电动机，因为从驱动电路的成本，效率，噪音，加速度，绝对速度，系统惯量与最大扭矩比来比较，比较不划算，还是用直流电动机，加电动机编码器整体技术和经济指标高。一些少数高级的应用，就用空心转杯电机，交流电机。国外在小功率的场合，还使用步进电机，例如一些工业器材，工业生产装备，打印机，复印件，速印机，银行自动柜员机。国外用许多现代的手段将步进电机排挤出驱动应用，除了前面提到的旋转编码器，打印机还使用光电编码带或感应编码带配合直流电动机，实现闭环直线位移控制。国过去是用大力矩步进电动机实现机床数控，有实力的公司现在也采用交流电动机驱动数控机床，在驱动设备的主要差距，是国外对交流电动机的控制理论与工程分析和应用能力强，先进的控制理论作为软件，写在控制器部。 总的来说，步进电机是一种简易的开环控制，对运用者的要求低，不适合在大功率的场合使用。 在卫星、雷达等应用场合，中国在文化大革命后期，就生产了力矩电机，就生产了环形
北华航天工业学院 课程设计报告（论文） 课程名称：微机控制技术课程设计 设计课题：步进电机的控制系统 专业班级： 学生姓名： 指导教师： 设计时间：2013年06月11日
北华航天工业学院电子工程系 微机控制技术课程设计任务书 姓名：专业：班级： 指导教师：职称：教授时间：2013.6.11 课程设计题目：步进电机的控制系统 设计步进电机单片机控制系统，其功能如下： 1．具有对步进电机的启停、正反转、加减速控制； 2．控制按钮分别为正转、反转、加速、减速、以及停止键； 3．能够通过三位LED数码管（或液晶显示器）显示当前的转动速度，并且由两只不同颜色的发光二极管分别指示正转和反转，因此可以清楚的显示当前转动方向和转速； 4．要求每组选择的步进电机控制字不同； 5．用单片机做控制微机； 应用软件：keil protues 成果验收形式： 1.课程设计的仿真结果 2.课程设计的报告书 参考文献： 【1】张家生. 电机原理与拖动基础【M】. 北京：北京邮电大学出版社，2006. 【2】马淑华，王凤文，张美金. 单片机原理与接口技术【M】.北京：北京邮电大学出版社，2007. 【3】顾德英，张健，马淑华.计算机控制技术【M】. 北京：北京邮电大学出版社，2006. 【4】张靖武，周灵彬. 单片机系统的PROTEUS设计与仿真【M】. 北京：电子工业出版社，2007 第16周 时间 安排 指导教师教研室主任： 2013年06 月11日
内容摘要 步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。 关键词：步进电机单片机数码管显示
步进电动机概念及其工作原理 步进电动机是一种将脉冲信号变换成相应的角位移(或线位移)的电磁装置，是一种特殊的电动机。一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入肘步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。步进电动机按其输出转矩的大小来分，可以分为快速步进电动机和功率步进电动机。快速步进电动机连续工作频率高而输出转矩较小，一般在N·cm级，可以作为控制小型精密机床的工作台(例线切割机床)也可以和液压转矩放大器组成电液脉冲马达去驱动数控机床的工作台，而功率步进电动机的输出转矩就比较大是N·m级的，可以直接去驱动机床的移动部件。步进电动机按其励磁相数，可以分为三相、四相、五相、六相甚至八相。一般来说随着相数的增加，在相同频率的情况下，每相导通电流的时间增加，各相平均电流会高些，仍而使电动机的转速—转矩特性会好些，步距角亦小。但是随着相数的增加，电动机的尺寸就增加，结构亦复杂，目前多用3～6相的步进电动机。由于步进电动机的转速随着输入脉冲频率变化而变化，调速范围很广，灵敏度高，输出转角能够控制，而且输出精度较高，又能实现同步控制，所以广泛地使用在开环系统中，也还可用在一般通用机床上，提高进给机构的自动化水平。步进电动机按其工作原理来分，主要
有磁电式和反应式两大类，这里只介绍常用的反应式步进电动机的工作原理，现用下图的步进电动机的简化图来加以说明。 在电动机定子上有A、B、C三对磁极，磁极上绕有线圈，分别称之为A相、B 相和C相，而转子则是一个带齿的铁心，这种步进电动机称之为三相步进电动机。如果在线圈中通以直流电，就会产生磁场，当A、B、C三个磁极的线圈依次轮流通电，则A、B、C三对磁极就依次轮流产生磁场吸引转子转动。首先有一相线圈(设为A相)通电，则转子1、3两齿被磁极A吸住，转子就停留在图5—5a的位置上。然后，A相断电，6相通电，则磁极A的磁场消失磁极B产生了磁场，磁极召的磁场把离它最近的2、4两齿吸引过去，停止在图b的位置上，这时转子逆时针转了30°。再接下去B相断电，C相通电。根据同样道理，转子又逆时针转了30°，停止在图c的位置上。若再A相通电，C相断开，那么转子再逆转30°，使磁极A的磁场把2、4两个齿吸住。定子各相轮流通电一次转子转过一个齿。这样按A→B→C→A→B→C→A→…次序轮流通电，步进电动机就一步一步地按逆时针方向旋转。通电线圈每转换一次，步进电动机旋转30°，我们把步进电动机每步转过的角度称之为步距角。如果把步进电动机通电线圈转换的次序倒过来换成A→C→B→A→C→B→…的顺序，则步进电动机将按顺时针方向旋转，所以要改变步进电动机的旋转方向可以在仸何一相通电时进行。 步进电动机
步进电机驱动方式（细分）概述 众所周知，步进电机的驱动方式有整步，半步，细分驱动。三者即有区别又有联系，目前，市面上很多驱动器支持细分驱动方式。本文主要描述这三种驱动的概述。 如下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。 既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。即只要控制电机的定子电流，则可以达到驱动电机的目的。下图是两相步进电机的电流合成示意图。其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。 有了以上的步进电机背景描述后，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆(360°)分割的粗细程序不同。 整步驱动 对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6°的步进电机，整步驱动是每走一步是走3.6°。
下图是整步驱动方式中，电机定子的电流次序示意图： 由上图可知，整步驱动每一时刻只有一个相通电，所以这种驱动方式的驱动电路可以是很简单，程序代码也是相对容易实现，且由上图可以得到电机整步驱动相序如下： BB’→A’A→B’B→A A’→B B’ 下图是这种驱动方式的电流矢量分割图： 可见，整步驱动方式的电流矢量把一个圆平均分割成四份。 下图是整步驱动方式的A、B相的电流I vs T图： 可以看出，整步驱动描出的正弦波是粗糙的。使用这种方式驱动步进电机，低速时电机会抖动，噪声会比较大。但是，这种驱动方式无论在硬件或软件上都是相对简单，从而驱
步进电机调速实验报告 班级：XX ________ 姓名：XX ___________ 学号: XXX 指导老师：XX
步进电机调速实验报告 、实验目的及要求: 1、熟悉步进电机的工作原理 2、熟悉51系列单片机的工作原理及调试方法 3、设计基于51系列单片机控制的步进电机调速原理图（要求实现电机的速度反馈测 量，测量方式：数字测量） 4、实现51系列单片机对步进电机的速度控制（步进电机由实验中心提供，具体型号 42BYG）由按钮控制步进电机的启动与停止；实现加速、匀速、和减速控制。速度设定 由键盘设定，步进电机的反馈速度由LED数码管显示。 二、实验原理： 1. 一般电动机都是连续旋转，而步进电动却是一步一步转动的，故叫步进电动机。步进 电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转 动一个角度，因此非常适合于单片机控制。步进电动机的转子为多极分布，定子上嵌有 多相星形连接的控制绕组，由专门电源输入电脉冲信号，每输入一个脉冲信号，步进电 动机的转子就前进一步。由于输入的是脉冲信号，输出的角位移是断续的，所以又称为 脉冲电动机。随着数字控制系统的发展，步进电动机的应用将逐渐扩大。 进电动机需配置一个专用的电源供电，电源的作用是让电动机的控制绕组按 照特定的顺序通电，即受输入的电脉冲控制而 动作，这个专用电源称为驱动电源。步进电动 机及其驱动电源是一个互相联系的整体，步进 图&步1誉赳动机驱动电源迪打框圏电动机的运行性能是由电动机和驱动电源两者 配合所形成的综合效果。 2.对驱动电源的基本要求 （1）驱动电源的相数、通电方式和电压、电流都要满足步进电动机的需要; （2）要满足步进电动机的起动频率和运行频率的要求； （3）能最大限度地抑制步进电动机的振荡； （4）工作可靠，抗干扰能力强； （5）成本低、效率高、安装和维护方便。
文献综述 电气工程及其自动化 步进电动机的微机控制 前言：进电动机属于DC驱动的同步电动机，它是纯粹的数字控制电动机。它是将电脉冲激励信号转换成相应的角位移或线位移的离散值控制电动机，这种电动机每当输入一个电脉冲就动一步，所以又称脉冲电动机。近30年来，数字技术、计算机技术和永磁材料的迅速发展推动了步进电动机的发展，为步进电动机的应用开辟了广阔的前景。 步进电动机系统是由步进电动机及其驱动控制电路构成的。近二十年来,电力电子技术、微电子技术和微处理器技术的飞速发展，极大地推动了步进电动机驱动控制技术的进步，并使之在不断完善中趋于成熟。步进电动机驱动控制技术的发展，在使得步进电动机系统获得更加广泛应用的同时，也使得步进电动机与其驱动电路装置日益成为不可分割的一个整体。步进电动机驱动电路的合理设计与改进，需要对步进电动机运行机理和具体结构设计的透彻了解与深入分析。同时，步进电动机系统的性能和运行品质在很大程度上取决于其驱动电路的结构与性能，同一台电动机配以不同类型的驱动电路，其性能会有较大差异。抛开驱动电路来谈步进电动机的性能是不完全的。 步进电动机主要用于数字控制系统中，精度高，运行可靠。如采用位置检测和速度反馈，亦可实现闭环控制。步进电动机已广泛地应用于数字控制系统中，如数模转换装置、数控机床、计算机外围设备、自动记录仪、钟表、和磁盘等等之中，另外在工业自动化生产线、印刷设备如打印机、绘图机等中亦有应用。 正文：国内外关于步进电动机的研究主要在它本身的性能提高，应用领域的不断拓广，电动机外形的改变和不同的更先进的控制方式。 1、步进电动机的发展历史与概要。 步进电动机的发展过程 步进电动机的机理是基于最基本的电磁铁作用、其原始模型起源于1830年至1860年间。1870午前后开始以控制为目的的尝试、应用于氮弧灯的电极输送机构中。这被认为是最初的步进电动机。 此后，在电话自动交换机中广泛使用了步进电动机。不久又在缺乏交流电源的船舶和飞
Arduino步进电机实验报告 步进电机是将电信号转变为或的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。在非超载的情况下，的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制来控制电机转动的和，从而达到调速的目的。 实验目的： （1）了解步进电动机工作原理。 （2）熟悉步进电机驱动器使用方法。 （3）掌握步进电动机转向控制编程。 实验要求： （1）简要说明步进电动机工作原理。 （2）熟记步进电机驱动器的使用方法。 （3）完成步进电动机转速转向控制编程与实现。 （4）提交经调试通过的程序一份并附实验报告一份。 实验准备： 1. ArduinoUNOR3开发板 Arduino是一块基于开放原始代码的Simplei/o平台，并且具有开发语言和开发环境都很简单、易理解的特点。让您可以快速使用Arduino做出有趣的东西。它是一个能够用来感应和控制现实物理世界的一套工具。它由一个基于单片机并且开放源码的硬件平台，和一套为Arduino板编写程序的开发环境组成。Arduino可以用来开发交互产品，比如它可以读取大量的开关和传感器信号，并且可以控制各式各样的电灯、电机和其他物理设备。Arduino项目可以是单独的，也可以在运行时和你电脑中运行的程序（例如：Flash，Processing，MaxMSP）进行通讯。 2. ULN2003芯片 ULN2003 是高耐压、大电流复合晶体管阵列，由七个硅NPN 复合晶体管组成。可以
单片机实验 课程名称：步进电机表实验 授课班级：2010级自动化三班 任课教师：文远熔 计划学时：32学时 实验组员：张藤耀赵福亮王聪慧 秦菱蔚梁钦郑欢
目录 摘要………………………………………………………………………… 第一章概述…………………………………………………………………………………………. 1.1实验目的………………………………………………………………………… 1.2实验要求………………………………………………………………………… 1.3步进电机的介绍…………………………………………………………………… 1.4 研究思路………………………………………………………………………… 第二章硬件设计………………………………………………………….. 2.1 51单片机介绍…………………………………………………………………… 2.2 UIN2003A…………………………………………………………………………… 2.3 ZLG7290…………………………………………………………………………… 2.3.1 7290工作原理………………………………………………………………… 2.3.2 7290引脚图…………………………………………………………………… 第三章相关图像………………………………………………………………. 3.1 总电路图……………………………………………………………………… 3.2 7290控制数码管……………………………………………………………………… 3.3 程序流程图………………………………………………………………………… 3.3.1 控制框图………………………………………………………………………… 3.3.2 流程图………………………………………………………………………… 第四章调试………………………………………………………………………第五章心得体会…………………………………………………………………附录【一】系统程序……………………………………………………………附录【二】参考文献…………………………………………………………….
步进电动机的应用 姓名李鑫 班级机电112班 学号 10
一、简介： 步进电动机（stepping motor）把电脉冲信号变换成角位移以控制转子转动的微特电机。在自动控制装置中作为执行元件。每输入一个脉冲信号，步进电动机前进一步，故又称脉冲电动机。步进电动机多用于数字式计算机的外部设备，以及打印机、绘图机和磁盘等装置。 步进电动机的驱动电源由变频脉冲信号源、脉冲分配器及脉冲放大器组成，由此驱动电源向电机绕组提供脉冲电流。步进电动机的运行性能决定于电机与驱动电源间的良好配合。 步进电机的优点是没有累积误差，结构简单，使用维修方便，制造成本低，步进电动机带动负载惯量的能力大，适用于中小型机床和速度精度要求不高的地方，缺点是效率较低，发热大，有时会“失步”。 二、步进电动机的分类： 步进电动机分为机电式、磁电式及直线式三种基本类型。 机电式步进电动机 机电式步进电动机由铁心、线圈、齿轮机构等组成。螺线管线圈通电时将产生磁力，推动其铁心心子运动，通过齿轮机构使输出轴转动一角度，通过抗旋转齿轮使输出转轴保持在新的工作位置；线圈再通电，转轴又转动一角度，依次进行步进运动。 磁电式步进电动机 磁电式步进电动机主要有永磁式、反应式和永磁感应子式3种形式。永磁式步进电动机由四相绕组组成。A相绕组通电时，转子磁钢将转向该相绕组所确定的磁场方向;A相断电、B相绕组通电时，就产生一个新的磁场方向，这时，转子就转动一角度而位于新的磁场方向上，被激励相的顺序决定了转子运动方向。永磁式步进电动机消耗功率较小，步矩角较大。缺点是起动频率和运行频率较低。 反应式步进电动机在定、转子铁心的内外表面上设有按一定规律分布的相近齿槽，利用这两种齿槽相对位置变化引起磁路磁阻的变化产生转矩。这种步进电动机步矩角可做到1°～15°，甚至更小，精度容易保证，起动和运行频率较高，但功耗较大，效率较低。
姓名___ _ _ _ 学号201016050136 院系电气信息工程学院 专业电子信息工程 班级___信息10-1______ __
目录 目录 (2) 摘要 (3) 关键词 (3) Abstract (3) Keywords (3) 一、引言 (4) 二、步进电机细分驱动的基本原理 (4) 三、Quartus II概述 (5) 四、课题设计 (5) （一）总体设计 (5) （二）细分电流的实现 (6) （三）细分驱动性能的改善 (6) （四）程序设计 (6) 六、仿真与测试结果分析 (10) 七、结论 (12) 参考文献 (12) 注释 (13) 附录 (14) 心得体会 (20)
摘要 在对步进电机细分驱动原理进行分析研究的基础上，提出一种基于FPGA 控制的步进电机细分驱动器。利用FPGA中的嵌入式EAB构成LPM-ROM，存放步进电机各相细分电流所需的PWM控制波形数据表，并通过FPGA设计的数字比较器，同时产生多路PWM电流波形，实现对步进电机转角进行均匀细分控制。实验证明，所研制的步进电机驱动器不仅体积小，简化了系统的设计，减少了延迟，改善了低频特性，有良好的适应性和自保护能力，提高了驱动器的稳定性和可靠性。 关键词 步进电机；细分驱动；脉宽调制；FPGA Abstract In this paper, a divided driving circuit for stepping motor controlled by FPGA is put forward, based on the analysis of the principle of stepping motor divided driving. Using embedded EAB in FPGA to compose LPM-ROM, store PWM control wave form data which stepping motor each phase subdivided driving current is needed．The magnitude comparator designed with FPGA generates several PWM current waveform synchronously, to realize the step angles even division control for three–phase stepping motor.Experimments have proved that the developed subdivision driver is not only smaller,sampler in system, can shorten the delay time,improve the stability in low frequency ,but has good self-adaptation and self-protection ability,and its stability and relibility are higher. Keywords stepping motor; divided driving；PWM; FPGA
计算机硬件应用课程设计
一、实验内容及要求 题目：步进电机控制设计 使用单片机为核心，设计一个步进电机控制器。 基本要求：使用单片机为控制核心，编写程序并设计硬件结构，实现对步进电机 的控制。步进电机按固定方向连续转动。对电机的运行方向进行控制，如：要求按下A 键时，能够控制步进电机正转；按下B键时，能够控制步进电机反转。 提高要求(选作)：用LED数码管显示步进电机的转动状态；增加启动、停止控制按键。 二、小组成员 三、实验软硬件环境简介 硬件环境：MSP430G2553单片机一块，五线四相步进电机一个，驱动芯片ULN2003一块，开关三个，下载线一根。 软件设计：仿真软件PROTEUS 8.0 Professional；代码编写软件IAR；WINDOWS操作系统。 四、设计方案分析 步进电机是一种能够将电脉冲信号转换成角位移或线位移的机电设备，它实际上是一种单相或多相同步的步进电机。单相步进电机由单路电脉冲驱动，输出功率一般很小，故需要加一个驱动电路。当向脉冲分配器输入一个脉冲时，电动机各相的通电状态就会发生改变，转子会转过一定的角度（称为步距角）。正常情况下，步进电机转过的总角度和输入法的脉冲数成正比；连续输入一定频率的脉冲时，电动机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。 步进电机的不同驱动方式，都是在工作时，脉冲信号按一定顺序轮流加到三相绕组上，从而实现不同的工作状态。步进电机有三线式、五线式、六线式三种，但其控制方式均相同，都必须以脉冲电流来驱动。若每转一圈以20个励磁信号来计算，则每个励磁信号前进18°，其旋转角度与脉冲数成正比，正反转可以由脉冲顺序来控制。 步进电机的励磁方式可分为全部励磁及半步励磁，其中全部励磁又有1相励磁及2相励磁之分，而半步励磁又称为1-2相励磁。 1相励磁法：在每一瞬间只有一个线圈导通。消耗电力小，精确度良好，但转矩小，振动较大，每一励磁信号可走18°。若以1相励磁法控制步进电机正转，其励磁顺序表如下。若以励磁信号反响传送，则步进电机反转。本实验中采用这个方法。
进电动机作为控制元件或驱动元件来使用，通常同驱动机构组合来实现所要求的功能。步进电动机系统的性能，除取决于电动机本体的特性外，还受驱动器的影响。在实际应用场合，步进电动机系统是由电动机本体、驱动器以及推动伏在用的机械驱动机构所构成。 1从机械角度出发考虑的要点 一般说来，步进电动机驱动机构通常是减速机构，其主要有齿轮减速、牙轮皮带减速、螺杆减速及钢丝减速等方式。因此步进电动机的选择必须满足整个运动系统的要求。通常，在选定步进电动机时，从机械角度出发考虑的要点是： (1)分辨率，由移动速度、每步所移动角度距离来决定； (2)负载刚度、移动物理质量； (3)电动机体积和质量； (4)环境温度、湿度等。 2从加减速运动要求出发考虑的要点 (1)在短时间内定位所需要的加速和减速速度的适当设定，以及最高速度的适当设定； (2)根据加速转矩和负载转矩设定电动机的转矩； (3)使用减速机构时，则要考虑电动机速度和负载速度的关系。 3步距角的选择 步进电动机具有固定分辨率，如每转24步，步距角为l5°。不采用齿轮变速或特殊驱动技术(如细分线路)，15°步距角的电动机不能完成小于15°增量运动或实现分辨率高于每转24步的连续运动。当然15°的增量运动可采用步距角为5°的电动机走3步来完成或3°步距角电动机走5步。采用小步距角分几步来完成一定增量运动的优点是：运行时的过冲量小，振荡不明显，精度高。选用时应权衡系统的精度和速度要求，选择一种合适的标准步距角，如没有符合要
求的步距角，可通过变速齿轮折算成标准步距角。例如：对直线进给驱动的装置，步距角β由系统所要求的脉冲当量δP丝杠螺距t和变比i确定，按公式进行计算： 为了减少齿轮传动误差，一般变速装置不大于2级减速。系统的脉冲当量根据精度要求确定，丝杠螺距根据负载要求选择标准值，调整变比即可按公式计算步距角。应用比较多的步距角为3°、l.8°、l.5°、0.9°、0.75° 4系统的定位精度 在开环控制系统中，定位精度由如下几部分构成： 对于定位误差，初选时可取步距误差代替定位误差。传动系统累计误差由传动齿轮、丝杠精度及齿隙决定。把步进电动机的矩角特性看成正弦曲线时，则摩擦负载引起的死区，可按公式计算：
第三节步进电动机及其驱动 一、步进电机的特点与种类 1.步进电机的特点 步进电机又称脉冲电机。它是将电脉冲信号转换成机械角位移的执行元件。每当输入一个电脉冲时，转子就转过一个相应的步距角。转子角位移的大小及转速分别与输入的电脉冲数及频率成正比，并在时间上与输入脉冲同步。只要控制输入电脉冲的数量、频率以及电机绕组通电相序即可获得所需的转角、转速及转向。 步进电动机具有以下特点： ?工作状态不易受各种干扰因素(如电压波动、电流大小与波形变化、温度等)的影响； ?步进电动机的步距角有误差，转子转过一定步数以后也会出现累积误差，但转子转过一转以后，其累积误差变为“零” ； ?由于可以直接用数字信号控制，与微机接口比较容易； ?控制性能好,在起动、停止、反转时不易“丢步”； ?不需要传感器进行反馈，可以进行开环控制； ?缺点是能量效率较低。 就常用的旋转式步进电动机的转子结构来说，可将其分为以下三种： （1）可变磁阻(VR-Variable Reluctance),也叫反应式步进电动机 （2）永磁(PM-Permanent Magnet)型 （3）混合(HB-Hybrid)型 （1）可变磁阻(VR-Variable Reluctance) 结构原理：该类电动机由定子绕组产生的反应电磁力吸引用软磁钢制成的齿形转子作步进驱动，故又称作反应式步进电动机。其结构原理如图3.5定子1 上嵌有线圈，转子2朝定子与转子之间磁阻最小方向转动，并由此而得名可变磁阻型。
图3.6 可变式阻步进电机 可变磁阻步进电机的特点： 反应式电动机的定子与转子均不含永久磁铁，故无励磁时没有保持力； 需要将气隙作得尽可能小，例如几个微米； 结构简单，运行频率高，可产生中等转矩，步距角小（0.09~9°） 制造材料费用低； 有些数控机床及工业机器人上使用。 （3）混合(HB-Hybrid)型 结构原理 这类电机是PM式和VR式的复合形式。其定子与VR类似，表面制有小齿，转子由永磁铁和铁心构成，同样切有小齿，为了减小步距角可以在结构上增加转子和定子的齿数。其结构如图3.7所示。 混合式步进电机特点: HB兼有PM和VR式步进电机的特点： 步距角可以做得较小(0.9~3.6°)； 无励磁时具有保持力； 可以产生较大转矩，应用较广。
步进电机调速实验报告 班级： xｘ 姓名： xx 学号: xｘx 指导老师:ｘx 步进电机调速实验报告 一、实验目得及要求: 1、熟悉步进电机得工作原理 2、熟悉51系列单片机得工作原理及调试方法 3、设计基于51系列单片机控制得步进电机调速原理图(要求实现电机得速度反馈测量,测量方式:数字测量) ４、实现51系列单片机对步进电机得速度控制（步进电机由实验中心提供,具体型号４2BYG )由按钮控制步进电机得启动与停止;实现加速、匀速、与减速控制.速度设定由键盘设定，步进电机得反馈速度由LED数码管显示。 二、实验原理： 1、一般电动机都就是连续旋转,而步进电动却就是一步一步转动得,故叫步进电动机。步进电机就是数字控制电机，它将脉冲信号转变成角位移,即给一个脉冲信号,步进电机就转动一个角度,因此非常适合于单片机控制。步进电动机得转子为多极分布，定子上嵌有多相星形连接得控制绕组，由专门电源输入电脉冲信号,每输入一个脉冲信号，步进电动机得转子就前进一步。由于输入得就是脉冲信号,输出得角位移就是断续得，所以又称为脉冲电动机.随着数字控制系统得发展,步进电动机得应用将逐渐扩大。 进电动机需配置一个专用得电源供电,电源得作用就是让电动机得控制绕组按照特定得顺序通电,即受输入得电脉冲控制而动作，这个专用电源称为驱动电源.步进电动机及其驱动电源就是一个互相联系得整体，步进电动机得运行性能就是由电动机与驱动电源两者配合所形成得综合效果。 2、对驱动电源得基本要求
（1)驱动电源得相数、通电方式与电压、电流都要满足步进电动机得需要; （2）要满足步进电动机得起动频率与运行频率得要求; (3)能最大限度地抑制步进电动机得振荡; (4）工作可靠,抗干扰能力强; (5）成本低、效率高、安装与维护方便。 3、驱动电源得组成 步进电动机得驱动电源基本上由脉冲发生器、脉冲分配器与脉冲放大器(也称功率放大器)三部分组成, 三、实验源程序： ／＊**＊＊＊*＊＊*＊***＊wrｉter：shｏppinｇ、w ＊**＊***＊***＊＊*＊*＊*／ #incｌude 〈reg５2、h〉 #defｉne uint uｎｓigned ｉnt ＃ｄｅfine ｕchar uｎsiｇned chａr uchａｒ cｏde FＦW[］= { ?0x01,０ｘ03,0ｘ02,0x06，0x04,0ｘ0c,0x０８,0x0９ ｝; uchar coｄe REV[]= ｛ ?0ｘ09,0x08，0x０c，0x０4,0x０6,０x０2,０x03,0x01 }; ｓbｉt Ｋ１ = P3^0； sbｉｔＫ2 = Ｐ3^1; sbit K3 = Ｐ3^2; ｖｏid ＤｅlaｙＭＳ(uint ｍs） { uchar i； wｈiｌe（ms-—） ｛
步进电机工作原理及功能运用 双击自动滚屏发布者：admin 发布时间：2012-02-18 03:06:33 阅读：495次【字体：大中小】步进电机的概术： 步进电机是将电脉冲信号转变为角位移或线位移的开环控制组件，是目前行业设备的主要配件，如剥线机设备就需要用到此步进电机。 在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。 这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 单相步进电机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电机有多相方波脉冲驱动，用途很广。使用多相步进电机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电机各项绕组。每输入一个脉冲到脉冲分配器，电机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转
过一个步距角。 步进电机按旋转结构分两大类：1是圆型旋转电机如下图A 2直线型电机，结构就象一个圆型旋转电机被展开一样，如下图B 步进电机的别称 步进电机(stepping motor),步进电机(step motor)，或者是脉冲电机(pulse motor)，其它的如(stepper motor)等……有着各式各样的称呼方式，这些用日本话来表示的时候，就成为阶动电动机，还有，阶动就是一步一步阶段动作的意思，这各用另外一种语言来表示时，就是成为步进驱动的意思，总之，就是输入一个脉冲就会有一定的转角，分配转轴变位的电动机。 一、步进电机的特点
