变频空调工作原理图解析
空调主要分为定频空调与变频空调，变频空调又可分为直流变频空调与交流变频空调两种。许多消费者在选购空调时往往不明白这三者之间有何差异，尤其是变频空调，作为一种新兴的空调技术，变频空调的工作原理及优势是许多人重点关注的话题。与传统空调相比，变频空调“变”在哪里？下面，我们来看看变频空调的工作原理及变频空调的原理图解析。
变频空调的工作原理
供电频率高，压缩机转速快，空调制冷（热）量就大；而当供电频率较低时，空调制冷（热）量就小，这就是所谓“变频”的原理。变频空调的核心是它的变频器，变频器是20世纪80年代问世的一种高新技术，它通过对电流的转换来实现电动机运转频率的自动调节，把50Hz的固定电网频率改为30至130Hz的变化频率，使空调完成了一个新革命。同时，还使电源电压范围达到142V至270V，彻底解决了由于电网电压的不稳定而造成空调器不能正常工作的难题。
变频空调每次开始使用时，通常是让空调以最大功率、最大风量进行制热或制冷，迅速接近所设定的温度。由于变频空调通过提高压缩机工作频率的方式，增大了在低温时的制热能力，最大制热量可达到同级别空调器的1.5倍，低温下仍能保持良好的制热效果。

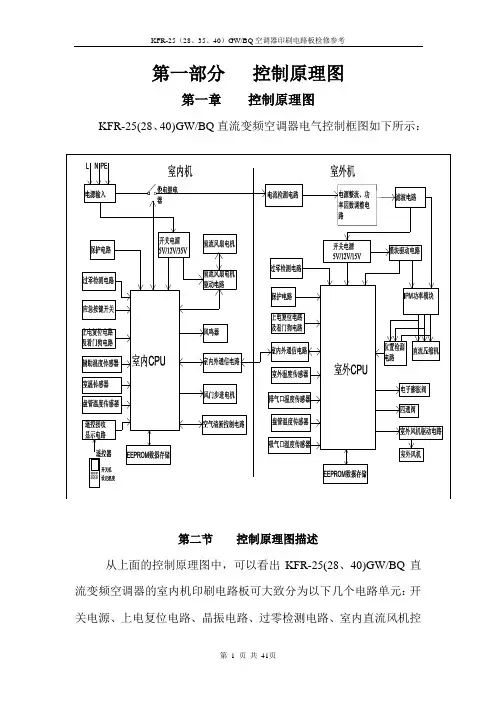

变频空调工作原理图
变频空调的工作原理PK定频空调的工作原理
所谓的“变频空调”是与传统的“定频空调”相比较而产生的概念。众所周知，我国的电网电压为220伏、50赫兹，在这种条件下工作的空调称之为“定频空调”。由于供电频率不能改变，传统的定频空调的压缩机转速基本不变，依靠其不断地“开、停”压缩机来调整室内温度，其一开一停之间容易造成室温忽冷忽热，并消耗较多电能。而与之相比，运用变频控制技术的变频空调，可根据环境温度自动选择制热、制冷和除湿运转方式，使居室在短时间内迅速达到所需要的温度并在低转速、低能耗状态下以较小的温差波动，其最大的特点就是节能和舒适度高。
变频空调的工作原理-直流与交流变频空调的原理区分
变频空调主要分为直流变频空调与交流变频空调两种。其工作原理最本质的差别就是在压缩机转换电流方式以及频率上的不同，并且所用压缩机也大同，所以直流变频与交流变频在实际使用中的耗电方面也就不一样，但是相对的直流变频的节能效果更出色。一般情况下，交流变频空调比定频空调要省电30%，而直流变频空调则省电50%。
总体而言，除了节能效果和舒适度更好、可在低电压和低温度条件下启动外，变频空调由于实现了压缩机的无级变速，它也可以适应更大面积的制冷制热需求。变频空调较定频空调有较多优点，是未来家用空调的发展方向；掌握变频空调的工作原理，熟悉变频空调的原理图可供消费者更好的选购空调产品，提前享受变频空调带来的舒适健康生活。
本文由舒适100网编辑部整理发布
变频空调的存在可以说是大大提升了我们的日常生活水平，因此一旦变频空调产生由于损坏或者某些错误的操作方法所导致的产品故障，那么不可避免就会给用户的生活带来一些麻烦，甚至可能会造成一些原本可以避免的财产损失。因此我们有必要了解相关防范以及处理知识。今天为大家介绍的就是关于变频空调电路板维修方面的知识。 1、了解故障出现前后的基本情况 变频空调的电路复杂，检修也比较困难，因此在确认故障部位之前，不要盲目动手拆卸调整，应首先了解用户的使用情况、故障发生过程，以及用户的电源及安装位置等基本情况；然后仔细观察故障现象以及相关运行情况，如噪声、开／停机的声音等，以确定故障是在室外机还是在室内机中。 2、充分利用故障自检显示功能 变频空调检修的重点和难点在室外机。
室外机有主电源供电、变频模块和电脑芯片板及其附属电路，维修难度远大于普通空调。因此，在判断故障时，应尽量利用故障自检功能。 若室内机有故障代码显示，检修时可根据故障代码进行故障判断和检修。要注意的是除故障代码提示的部位外，其相关电路也在故障检查范围内。例如，故障显示为传感器不良，那么传感器的相关电路，如分压电阻、并联的电容以及接插件等元器件都在检查范围内。 3、确认室内外机通信良好 变频空调有许多奇特的故障现象，常常系通信电路不良造成的，所以通信电路是变频空调的检修重点，确认通信良好是排除故障的前提。 一般情况下，只要内外机组通信正常，即接线端子的1、3端，2、3端间有抖动电压，可基本确定内外机的电脑芯片工作正常。 4、先排除室内机故障
变频空调室内机检修与普通空调基本相同。首先检查电源供电电压正常，再检查电脑芯片等基本电路，看是否满足正常工作条件（即电源、复位和时钟振荡）。 室内机故障主要发生在电脑芯片的输入回路，这些故障都会有故障代码显示，可以据此进行判断。室内机输出电路会影响室外机的工作，若控制系统不向室外机发出通电指令，室外机电源的控制继电器就不会吸合，压缩机也不工作。因此，在室外机不运行时、应先检查室内机的输出指令和继电器驱动器的输出电平高低是否正常。 5、排除室外机故障 一是检查直流310V的主电源电压是否正常。由于该电压受电网供电电压高低的影响较大，在工作时，只要该电压值等于1.2～1.4倍的交流输入电压即可认为正常。 一、一般情况下，直流主电源电压应在250V以上，否则整流、滤波电路有故障。 二、检查室外机电脑芯片供电是否正常。室外机电脑板所需的+5V、+12V 供电和变频功率模块所需的4路+15V供电均由开关稳压电源提供，当这几路电压工作不正常时，应当检查开关电源的工作情况。一般情况下，电源开关管和开关电源的熔丝是易损元件。 三、由于室外机有软启动电路。当软启动电路的PTC开路时，室外机无供电，整机不工作。当软启动电路的功率继电器损坏或不T作时，室外机一开即停，此时由于AC220V电压全加在PTC上，会导致PTC发烫。
变频空调器通讯电路原理与维修技术 主讲：马保德
述： 变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。
述： 变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。
变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。
一、通讯方式及其原理 、通讯数据的结构 主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。每组通讯数据的内容如下表：
一、通讯方式及其原理 、通讯内容的编码方法 1）命令参数 第三字节为命令参数，由“要求对方传输参数的命令”和“给对方传输的命令”两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。 0 0 0 0 0 0 0 0 要求对方传输参数向对方传输参数
汽车起动机工作原理 、 一、起动机的组成分类和型号 1、组成： 直流电动机－－产生电磁转矩 传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开 控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路 2、分类 （1）按控制装置分为：
直接操纵式 电磁操纵式 （2）按传动机构的啮合方式分为： 惯性啮合式－－已淘汰 强制啮合式－－工作可靠、操纵方便、广泛应用 电枢移动式－－结构较复杂，大功率柴油车 齿轮移动式－－电磁开关推动啮合杆 减速式－－质量体积小，结构工艺复杂 3、型号 （1）产品代号： qd－－表示起动机 qdj－－表示减速起动机 qdy－－表示永磁起动机 （2）电压等级：1－12v；2－24v （3）功率等级：1－0~1kw；2－1~2kw ;9－8~kw （4）设计序号 （5）变型代号：拼音大写字母表示，多表示电气参数的变化qd1225－－12v，1~2kw，第25次设计，普通式起动机 二、发动机的起动性能和工作特性 1、发动机的起动性能评价指标有： （1）起动转矩 （2）最低起动转速
（4）起动极限温度 1、起动转矩 起动机要有足够大的转矩来克服发动机初始转动时的各种阻力。 起动阻力包括： （1）摩擦阻力矩 （2）压缩阻力矩 （3）惯性阻力矩 2、最低起动转速 （１）在一定温度下，发动机能够起动的最低曲轴转速。汽油机一般约为50~70r/min，最好70~100 r/min以上。 （２）起动机传给发动机的转速要大于发动机的最低转速： 若低于这个转速，汽油泵供油不足，气流速度过低，可燃混合气形成不充分，还会使压缩行程的散热损失和漏气损失增加，导致发动机不能起动。 3、起动功率 起动机所具有的功率应和发动机起动所必需的起动功率相匹配。 而蓄电池的容量与起动机的容量应成正比 p=(450~600）p/u 4、起动极限温度 当环境温度低于起动极限温度时，应采取起动辅助措施： （1）加大蓄电池容量
温室效应越来越严重化，全球的气温逐年升高，变频空调已经成为必需品，但是不可避免的是总会有出故障的时候，这个时候该怎么维修呢?不要担心，中心今天给大家普及普及相关知识。 变频空调常见可分两大类：一类是空调外部因素导致的不是故障的故障；另一类是空调自身故障。因此在分析处理变频空调故障时，首先要考虑排除空调的外部故障，比如：电源线路是否存在接触不良、电源线是否存在容量不足、外机排风口有无杂物遮挡以及功能设置是否正确等。在排除空调外部故障因素后，再考虑空调的自身故障。 1、在检查变频空调故障的过程中，首先要分析是制冷系统故障还是电气系统故障，通常在这两类故障中，先要判断或检测制冷系统是否存在漏制冷剂，缺少制冷剂或制冷剂过量；制冷系统是否存在管路堵塞，冷凝器散热不良或通风不畅；四通问和电子膨胀阀是否存在的关闭不严、串气或开度有问题等。 2、在排除了变频空调制冷系统故障后，我们再来考虑电气系统故障。电气系统故障一般较为复杂，通常首先要考虑排除电
源故障，包括室内机和室外机电源，特别是采用开关电源的电路；其次再考虑排除电控部分故障，比如：和风机故障；继电器或双向可控硅是否存在接触不良、开路或短路；最后考虑排除电路故障，比如：判断或检测主控电路、晶振电路、复位电路、驱动电路、电压检测电路、电流检测电路及电路等。 变频空调的常见故障无非是这两类，如果我们懂得了这些知识，就能加快维修工人的进度，早点修好空调享受，而且就算没有维修工人，只要我们的理论学的透彻，相信我们自己也是有能力修好的，因此，在这种炎热的夏天，备一点这种常识是很有必要的。 快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
变频空调的电路通讯基本原理 变频空调通讯电路电路分析2. 变频器高压直流供电电路 3.变频模块4.全直流风扇电机5. 交流电源的滤 波及保护 概述： 室内电路与普通空调基本相同，仅增加与外机通讯电路，通过信号线“S”，按一定的通讯规则与室外机实现通讯，信号线“S”通过的为+24V电信号。 室外电路一般分为三部分：室外主控板、室外电源电路板、IPM变频模块组件。电源电路板完成交流电的滤波、保护、整流、功率因素调整，为变频模块提供稳定的直流电源。主控板执行温度、电流、电压、压机过载保护、模块保护的检测;压机、风机的控制;与室内机进行通讯;计算六相驱动信号，控制变频模块。变频模块组件输入310V直流电压，并接受主控板的控制信号驱动，为压缩机提供运转电源。 1. 变频空调通讯电路 ·通讯规则：从主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机(室内机)发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟(直流变频为1分钟，交流变频为2分钟)内未收到对方的应答(或应答错误)，则出错报警;同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示： 电路分析 由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信(+5V信号)不能直接相连，中间必须增加驱动电路，以增强通信信号(增加到+24V)，抵抗外界的干扰。 二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。 光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。 当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC2始终导通，若室内TXD发送高电平“1”，室内发送光耦IC2导通，通信环路闭合，接收光耦IC1、PC1导通，室外RXD接收高电平“1”;若室内TXD发送低电平“0”，室内发送光耦IC2截止，通信环路断开，接收光耦IC1、PC1截止，室外RXD 接收低电平“0”，从而实现了通信信号由室内向室外的传输。同理，可分析通信信号由室外向室内的传输过程。 2. 变频器高压直流供电电路
项目二起动系统单元一——起动机的构造与工作原理 教学目的要求： 通过教学掌握起动机的组成、分类、型号识别、起动性能、工作过程和工作原理。熟悉直流电动机中的通用型和减速型起动机结构特点及工作过程。 教学重点、难点： 起动机结构、工作原理 主要教学内容： 1、起动机的组成、分类和型号 2、起动机的起动性能和工作特性 3、通用型起动机的构造 4、直流电动机 5、传动机构 6、控制装置 7、减速型起动机 复习旧课： 交流发电机和调节器的使用和维护： 1、安装 2、使用注意事项 3、检查 4、零部件检修 5、常见故障及修理 6、电路分析 导入新课： 发动机最初的动力来源？
一、起动机的组成分类和型号 1、组成： 直流电动机－－产生电磁转矩 传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路2、分类 （1）按控制装置分为： 直接操纵式 电磁操纵式 （2）按传动机构的啮合方式分为： 惯性啮合式－－已淘汰 强制啮合式－－工作可靠、操纵方便、广泛应用 电枢移动式－－结构较复杂，大功率柴油车 齿轮移动式－－电磁开关推动啮合杆 减速式－－质量体积小，结构工艺复杂 3、型号 （1）产品代号： QD－－表示起动机 QDJ－－表示减速起动机 QDY－－表示永磁起动机 （2）电压等级：1－12V；2－24V （3）功率等级：1－0~1KW；2－1~2KW ;9－8~KW （4）设计序号 （5）变型代号：拼音大写字母表示，多表示电气参数的变化
QD1225－－12V，1~2KW，第25次设计，普通式起动机 二、发动机的起动性能和工作特性 1、发动机的起动性能评价指标有： （1）起动转矩 （2）最低起动转速 （3）起动功率 （4）起动极限温度 1、起动转矩 起动机要有足够大的转矩来克服发动机初始转动时的各种阻力。 起动阻力包括： （1）摩擦阻力矩 （2）压缩阻力矩 （3）惯性阻力矩 2、最低起动转速 （１）在一定温度下，发动机能够起动的最低曲轴转速。汽油机一般约为50~70r/min，最好70~100 r/min以上。（２）起动机传给发动机的转速要大于发动机的最低转速： 若低于这个转速，汽油泵供油不足，气流速度过低，可燃混合气形成不充分，还会使压缩行程的散热损失和 漏气损失增加，导致发动机不能起动。 3、起动功率 起动机所具有的功率应和发动机起动所必需的起动功率相匹配。 而蓄电池的容量与起动机的容量应成正比 P=(450~600）P/U 4、起动极限温度 当环境温度低于起动极限温度时，应采取起动辅助措施： （1）加大蓄电池容量 （2）进气加热 （3）电喷车低温补偿 2、起动机的工作特性 1、起动机工作特性图
气动马达工作原理
气动马达工作原理 气动马达是一种作连续旋转运动的气动执行元件，是一种把压缩空气的压力能转换成回转机械能的能量转换装置，其作用相当于电动机或液压马达，它输出转矩，驱动执行机构作旋转运动。在气压传动中使用广泛的是叶片式、活塞式和齿轮式气动马达。 ※活塞式气动马达的工作原理 主要由：马达壳体、连杆、曲轴、活塞、气缸、配气阀等组成。压缩空气进入配气阀芯使其转动，同时借配气阀芯转动，将压缩空气依次分别送入周围各气缸中，由于气缸内压缩空气的膨胀，从而推动活塞连杆和曲轴转动，当活塞被推至“下死点”时，配气阀芯同进也转至第一排气位置。经膨胀后的气体即自行从气缸经过阀的排气孔道直接排出。同时活塞缸内的剩余气体全部自配气阀芯分配阀的排气孔道排出，经过这样往复循环作用，就能使曲轴不断旋转。其功主要来自于气体膨胀功。 Piston pneumatic motor principle of work Mainly consists of: motor shell, connecting rod, crankshaft, piston and cylinder, valve, etc. Compressed air into the air with its core, with rotation by air, will be the core of compressed air into the surrounding air cylinder respectively, due to the expansion of compressed air in cylinder, so as to promote the piston and crankshaft connecting, when the piston is pushed down dead spots ", with the core with air exhaust to first place. The expansion of the gas automatically from the exhaust duct cylinder valve directly after discharge. While the residual gas piston cylinder valve core with all the vent duct, corundum, through such reciprocating cycle can make the crankshaft constantly rotating. Its function mainly comes from the gas expanding power.
海信KF(R)变频空调电路图
海信KF-2809GW/BP改进的有关数据KF-2809GW/BP改三王:言并芒芙
海信KF-2809GW/BP 室内外机电路图 ACNuN st r i Lj 1 3 I ：弋：1 -1 ；3 1 1 ; 、TF 1 1 ■ ■ 9 1 . 1 1 L z B tx e> 京外机 _______ 泗艸 ttcuvcrx >01 i> e?c?vcezirt 1) AC rxitTTio?l “ ?X5 主题: 变频空调故障代码检测与维修 P9 排气高压保护 缺氟或系统异常 加氟或更换外机 PA 冷凝盘管高温保护 外风扇电机坏或系统异常 更换风扇电机或外机 PC 室外环境温度超温保护 制冷制热时，环境温度太低或过高压缩机不启，或传感器故障。 正常保护，如果问题没有超出范围更换室外温度传感器。 PH 缺氟或换向阀保护 缺氟或换向阀正常保护 加氟 附录二 故障检测步骤与维修 （一）、室外机电路板名称定义如下图所示： 注：IPM 模块也叫室外模块板 （二）、室内外通信故障检测。 1、室外板上电源灯不亮时，可以通过以下方式检测如下图所示： （1）、用万用表测量输入电压 输入正常交流电压 为220V 左右，若为0V 左右，检测室内机输出端电压，为0V 更换室内电控。 IPM 模块 电源板 PFC 模块 整流桥 （2）、如测得输入电压正常可以检测电源板上以下两点电压： （3）、如果测得以上电压都正常测量整流桥输出电压：（4）、若以上电压值正常，则测量PFC输出电压：电源板正常交流电压为220V,若没有电压，电源板损坏，更换电源板。 整流桥正常输出直 流电压为300V左 右，如果电压值不正 常，则更换整流桥。 PFC正常输出电压 为370V左右，如果 不正常，则更换PFC 模块 （5）、以上所测的电压都正常，再测IPM模块的输出电压 测量蓝线跟紫线之间 的直流电压为5V，若 输出不正常，模块板 损坏，更换模块板。 （三）、电流、电压互感器故障检测如下图所示： 此元件为电流互 感器，若损坏报 FA，则换电源板。 该元件为电压互感 器，若损坏报FA， 更坏电源板。 家用技术科 通讯电 路 通讯规则：从主机（室内机）发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机（室内机）发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟（直流变频为1分钟，交流变频为2分钟）内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示： 电路分析 由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信（+5V信号）不能直接相连，中间必须增加驱动电路，以增强通信信号（增加到+24V），抵抗外界的干扰。 下图为室内外通讯电路图，其中上部份为室内通讯电路，下部份为室外通讯电路。 二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。 光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。 当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC2始终导通，若室内TXD发送高电平“1”，室内发送光耦IC2导通，通信环路闭合，接收光耦IC1、PC1导通，室外RXD接收高电平“1”；若室内TXD发送低电平“0”，室内发送光耦IC2截止，通信环路断开，接收光耦IC1、PC1截止，室外RXD 接收低电平“0”，从而实现了通信信号由室内向室外的传输。同理，可分析通信信号由室外向室内的传输过程。 变频模块 P、N端接入300V高压直流电，CZ端子从主控板处接来控制信号，控制六个三极管的通断，以获得准确控制电压，U、V、W对压缩机输出控制电压，交流变频输出的为三相交流电，直流变频输出的为通电绕组不断改变的直流电。 5.全直流风扇电机 美的全直流变频空调室内、外风扇电机使用的都是直流电机，以下为它们的接线图。 室内直流风机 通过改变电压大小的方式来控制风机转速，Vc的电压范围在9～36V之间，电压越高，风机转速越高，电压越低，风机转速越低；+5V为风机内电路控制板的工作电压； 室外直流风机 室外直流风机工作原理与直流压缩机基本相同，只是PWM电压波形形成电路做在了电机内；Vc为高压直 变频空调器室内外机通讯电路工作原理 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N] 变频空调器室内外机通讯电路工作原理 在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的线。 (1)三线制通讯 除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。由于电源线的高侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。 1)直流载波型（见下图）： 信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、 R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。 2)交流载波型（见下图）： 信号是搭载在50/60的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、 R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。 (2)四线制通讯电路（见下图） 室内外机的连（配）线有四根，其中两根是专用的通讯线，另外的两根则是电源线，也是使用直流电源载波的方式，但是为防止室内外机的误配线而造成主控电路的损坏，在外机仍保留收、发隔离光耦（均为TLP521、PC817等）。 变频空调维修方法 变频和定速空调一样，由电气、制冷系统和通风系统组成。然而，因为变频空调的系统控制、制冷系统控制以及控制模式、保护参数等与定速空调有着相当大的区别；又因为变频空调的运行状态与工作环境和工作条件等有着密切的关系，所以对于变频空调的分析要综合考虑。 变频空调故障可分两大类：一类是空调外部因素导致不是故障的故障；另一类是空调自身故障。因此在分析处理变频空调故障时，首先要考虑排除空调的外部故障，比如：用户的是否过高或过低；电源线路是否存在接触不良；电源线是否存在容量不足；空调的安装位置是否靠西晒；外机排风口有无杂物遮挡或不畅通；功能设置是否正确等。在排除空调外部因素后，再考虑空调的自身故障。在检查过程中．要分析是制冷系统故障还是电气系统故障，通常在这两类故障中，先要判断或检测制冷系统是否存在漏制冷剂，缺少制冷剂或制冷剂过量；制冷系统是否存在管路堵塞，冷凝器散热不良或通风不畅；四通问和电子膨胀阀是否存在关闭不严、串气或开度有问题等。通过排除这些一般性的故障后，然后再考虑排除电气系统故障，电气系统故障一般较为复杂，通常先要考虑排除电源故障，包括室内机和室外机电源，特别是采用开关电源的电路；再考虑排除电控部分故障，比如：和风机故障；继电器或双向可控硅是否存在接触不良、开路或短路；后考虑排除电路故障，比如：判断或检测主控电路、晶振电路、复位电路、驱动电路、电压检测电路、电流检测电路及电路等。综合考虑缩小故障范围，加速查找故障部位和原因。 1．速修变频空调“五步”法 （1）通过“看”来判断故障部位和原因 1）室内、室外连接管接头处是否有油迹，主要是看连接管接头处是否存在松动、破裂；看室内蒸发器和室外冷凝器翅片上是否有积尘、积油或被严重污染。2）室内、室外风机运转方向是否正确，风机是否有停转、转速慢、时转时停。3）看压缩机吸气管是否存在不结露、结露极少或者结霜；与过滤器是否结霜，判断毛细管或过滤器是否存在堵塞。4）查看压敏、整流桥堆、电解、三极管、功率模块等是否有炸裂、鼓包、漏液；或者线路是否存在鼠咬、断线、接错位及短路烧损。 5）看故障代码显示并根据其含义来判断故障点。 （2）通过“听‘来判断故障部位和原因 1）听室内、室外风机运转声音是否顺畅；听压缩机工作时的声音是否存在沉闷摩擦、共振所产生的异常响声。2）听四通阀换向时电磁铁带动滑决的“啪”声和气流换向时是否有‘’味“声。3）听毛细管或膨胀阀中的制冷剂流动是否为正常工作时发出的液流声。 （3）通过“摸”来判断故障部位和原因 1）摸风机外、压缩机外壳是否烫手或温度过高；摸功率模块表面是否烫手或温度过高。2）毛细管与过滤器表面温度是否比常温略高；或者出现低于常温和结霜。3）引摸四通阀各管路表面温度是否与空调的工作状态温度相符合；或者说该冷的要冷，该热的要热。4）模单向阀或旁通阀两端温度是否存在一定的差别，以判断问是否打开，开度是否正常。 （4）通过“阎”来判断故障部位和原因 汽车起动机的工作原理 一、概述 1．启动机功用汽车发动机是靠外力启动的，必须依靠外力使曲轴旋转，并要求曲轴的旋转达到一定的转速，才能启动内燃机。汽车发动机常用的启动方式有人力启动和电力启动机启动两种。 人力启动(手摇)最简单，但劳动强度大，且不安全，目前只作为后备启动方式。电力启动机启动具有操作方便、启动迅速可靠、有重复启动能力等特点，因而被广泛采用。用于启动内燃机的电动机及附属装置，叫作启动装置o -2．对启动电动机的基本要求 (1)必须有足够的转矩和转速转矩和转速是对电动机最主要的要求，因为： 1)要带动发动机旋转，必须克服发动机的阻力矩。发动机的阻力矩与发动机的工作容积、汽缸数、压缩比等有关。对于构造一定的发动机来说，当温度降低时，润滑油的黏度增大，阻力矩显著增加；在启动加速过程中，还要克服各运动机件的惯性力，故启动电动机必须具备足够的转矩。’ 2)要保证启动发动机除具备足够转矩外，还必须使发动机的转速升至一定程度。因为转速过低时，对于化油器式发动机来说．化油器中的气流速度过低，低压程度过．小，汽油不易喷出，也不易雾化，造成混合气过稀，发动机便不能发动。当温度较低(在冬天)时，雾化条件变坏，混合气变得更稀，启动更加因难。一般要求化油器发动机的启动转速应在40,．-50转／分以上。 (2)转矩应能随转速的升高而降低因为在启动之初，曲轴由静止开始转动时，机’件作加速度运动须克服很大的静止惯性力，同时各摩擦部分处于半干摩擦状态，摩擦阻力较大，这时需要较大的启动转矩，才能带动发动机转动，并使转速很快升高，但随着曲轴转速升高，加速阻力减小，油膜也逐渐形成，所需的转矩相应减小，而当曲轴转速升至启动转速，发动机一旦发动后．自己就能够独立工作，就不需要电动机带着转动了。所以，希望转矩能随着转速的升高而降低。 3．启动机的组成与分类 (1)启动机的组成电力启动机都是由直流串励式电动机、传动机构和控制装置三大部分组成(见图1)。 1)直流串励式电动机，其作用是产生电磁转矩。 2)传动机构(或称啮合机构)，其作用是：在发动机启动时，使启动机小齿轮啮入飞轮齿圈，将启动机转矩传给发动机曲轴；而在发动机启动后，使启动机自动脱开飞轮齿圈。 3)控制装置(即开关)用来接通与截断启动机与蓄电池间的电路。 常见发动机的启动装置是以蓄电池为电源的直流电动机，其电动机的启动动力必须超过发动汽缸的压缩压力及其他摩擦阻力；必须具有足够的启动转矩，以便使发动机达到规定的转速。在满足上述要求的情况下，启动装置应尽可能小型轻量化。为此，启动装置除必须有直流电动机和附属装置外，还应有把电动机的动力传递给发动机的动力传递机构。动力传递机构由转矩齿轮(飞轮上的齿环)和电动机轴上的小齿轮及行星减速机构 海尔变频空调维修故障代码： 1、KFR-26GW/BPF、KFR-26GW/A（BPF）、KFR-26GW/C（BPF）、KFR-28GW/BPA、KFR-28GW/BPF、KFR-28GW/A （BPF）、KFR-28GW/C（BPF）、KFR-40GW/BPF 、KFR-40GW/A（BPF）、 KFR-28GW /DBPF、KFR-36GW/DBPF、KFR-28GW/M（BPF）、KFR-36GW/M（BPF）、KFR-25GW*2/BP、KFR-25GW*2/BPF、KFR-25GW*2/BPJF、KFR-26GW*2/BPF、KFR-30GW*2/BPF、KFR-30GW*2/BPKF、KR-（32G/AF.40G/F）60W/BP、KR-（32G/AF.50L/F） 70W/BP 室内机显示灯故障原因 电源定时运转 闪灭灭室内环温传感器 闪亮亮室内热交传感器 亮亮闪室外除霜传感器 闪亮灭压机排气温度传感器 闪灭亮室外传感器异常 闪灭亮压机运转异常 闪闪亮 1.DC电流检知2.过电流保护动作3.功率模块温度过高保护4.功率模块低电压检知 室内机显示灯故障原因 电源定时运转 闪闪灭过电流保护动作AC电流检知 闪闪闪制热时，蒸发器温度上升（68度以上），或室内风机风量小 闪灭闪 CT断线保护 亮闪亮功率模块异常 灭灭闪通讯异常 灭闪灭排气管温度超过120度 灭闪亮电压不足解释原因，让用户断电10-15分钟后重新上电开机 灭亮闪控制基板异常 灭亮闪室内机EEPROM异常 闪亮闪室外机EEPROM异常 2、KFR-35GW/BPF、KFR-35GW/ABPF、KFR-36GW/BP、KFR-36GW/BPF 、KFR-36GW/ABPF、KFR-50GW/BPF、KFR-50LW/BP、KFR-50LW/BPF 故障现象故障原因 定时灯闪烁1次功率模块过热、过流、短路 定时灯闪烁2次电流传感器感应电流太小 定时灯闪烁4次制热时压机温度传感器温度超过120度保护 定时灯闪烁5次过电流保护 定时灯闪烁6次室外环温传感器故障 定时灯闪烁7次室外热交传感器故障 定时灯闪烁10次电源超、欠压 定时灯闪烁11次瞬时断电保护 定时灯闪烁12次制冷时室外热交传感器温度超过70度保护 定时灯闪烁14次单片机读入EEPROM数据有错误 定时灯闪烁15次瞬时断电时单片机复位 故障现象故障原因 海尔变频空调电路原理及图纸 海尔变频空调电路原理及图纸 海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原 理，以抛砖引玉。 图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。 一、室内机控制电路原理 室内机控制电路采用变频空调专用芯片 47C862AN-Gc5l。 该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽 湿等工作状态进行控制。 1．ICI(47C862AN-GC51)主要引脚功能 (1)35、64脚为供电端，典型的工作电压为+5V。 (2)芯片的32、33、34、39、48、60为接地端。 (3)31脚是蜂鸣器接口。CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU 已接到该项指令。若整机已处于关机状态，遥接器再输出关 机指令，蜂鸣器也不响。 (4)36、37、38是温度采集口，其中36、37脚为室内机热 交换器温度输入口，38脚为室内温度输入口。 (5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。当机器正常工作时，复位端为高 电平。 (6)62脚为开关控制端开关控制口(多功能口)，低电平有效。应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。该脚处在低电平时，56脚输出一个高电平，点亮电源指示灯LEDl，同时cPu执行上次存贮的工作状态。若为初次上电，用户没有输入任何指令时，CPu指行自动运行程序。室内温度在大于27℃时制冷，小于21℃时制热，大于21℃且小于27℃ 时，为抽湿状态。 (7)红外线接收器收到控制信号后，经46脚输入微处理器与温度采集的数据，一起控制空调器的运行状态，完成遥控 信号的接收。 汽车起动机的构造及其工作原理简介 汽车发动机的起动离不开起动机，其控制装置包括点火起动开关、起动继电器和电磁开关等部件，其中的电磁开关与起动机是在一体的。 一、关于起动继电器 起动继电器由电磁铁机构和触点总成组成。线圈分别与壳体上的点火开关端子和搭铁端子“E”连接，固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力，使其触点闭合，从而将继电器控制的吸引线圈和保持线圈电路接通。 二、关于电磁开关 1. 结构特点 电磁开关主要由电磁铁机构和电动机开关两部分组成。电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。固定铁心，顾名思义是固定不动的，活动铁心则可以在铜套里做轴向移动。活动铁心前端固定有推杆，推杆前端安装有开关触盘，活动铁心后段用调节螺钉和连接销与拨叉连接。铜套外面安装有复位弹簧，作用是使活动铁心等可移动部件复位。电磁开关接线的端子的排列位置如图所示 2. 工作原理 当吸引线圈和保持线圈通电产生的磁通方向相同时，其电磁吸力相互叠加，可以吸引活动铁心向前移动，直到推杆前端的触盘将电动开关触点接通势电动机主电路接通为止。 当吸引线圈和保持线圈通电产生的磁痛方向相反时，其电磁吸力相互抵消，在复位弹簧的作用下，活动铁心等可移动部件自动复位，触盘与触点断开，电动机主电路断开。 三、示例：东风EQ1090型汽车起动电路 东风EQ1090型汽车使用的是QD124型起动机，为电磁控制强啮合式起动机，采用滚动式单向离合器、驱动齿轮为11齿，额定功率为1.5kw，其起动电路如图10-4所示，包括控制电路和起动机主电路。 1. 控制电路 控制电路包括起动继电器控制电路和起动机电磁开关控制电路。 起动继电器控制电路是由点火开关控制的，被控制对象是继电器线圈电路。当接通点火开关起动挡时，电流从蓄电池政界经过起动机电源接线柱到电流表，在从电流表经点火开关，继电器线圈回到蓄电池负极。于是继电器铁心产生较强的电磁吸力，是继电器触点闭合，接通起动机电磁开关的控制电路。 2. 主电路 电磁开关接通后，吸引线圈3和保持线圈4产生强的电磁引力，将起动机主电路接通。电路为：蓄电池正极→起动机电源 1.2 常规起动机的组成、结构和工作原理 常规起动机一般由直流串励式电动机、传动机构和控制装置（也称电磁开关）三部分组成。如图2－1所示是其和发动机飞轮的啮合关系，图2－2所示是起动机的组成。由图可以看出，把点火开关旋至起动档时，电动机产生转矩开始转动，同时电磁开关把传动机构中的小齿轮推出，使其与发动机的飞轮齿圈啮合，这样就把电动机的转矩通过传动机构传递给飞轮，使发动机起动。 图2-1 起动机和发动机的啮合关系 图2－2 常规起动机的组成 1.2.1 直流串励式电动机 直流电动机的作用是产生力矩。一般均采用直流串励式电动机。“串励”是指电枢绕组与磁场绕组串联。 1.2.1.1 直流电动机的结构直流电动机由磁极、电枢、换向器和外壳等组成如图2－3所示， 图2-3 直流电动机 (1)磁极磁极的作用是产生电枢转动时所需要的磁场，它由固定在机壳上的磁极铁心和磁场绕组组成，见图2－4。如图2－5所示为励磁绕组的内部电路连接方法，励磁绕组一端接在外壳的绝缘接线柱上，另一端与两个非搭铁电刷相 图2－4 磁极 图2-5 励磁绕组的接法 a)四个绕组相互串联；b）两个绕组串联后再并联 (2) 电枢如图2－6所示为电枢总成，由外圆带槽的硅钢片叠成的铁心和电枢绕组组成，磁场绕组和电枢绕组 一般采用矩形断面的裸铜线绕制。 图2-6 电枢总成 换向器装在电枢轴上，它由许多换向片组成。换向片嵌装在轴套上，各换向片之间均用云母绝缘。 (3) 电刷电刷和换向器配合使用用来连接磁场绕组和电枢绕组的电路，并使电枢轴上的电磁力矩保持固定方向。 电刷装在端盖上的电刷架中，电刷弹簧使电刷与换向片之间具有适当的压力以保持配合，如图2-7所示。 来为大家介绍一下关于空调故障的维修方式，希望可以帮助到大家。 变频器常见故障 1、室外机不工作维修 ① 开机后检查室外机有无220V电压，如没有，请检查室内、外机连接是否接对，室内机主板接线是否正确，否则更换室内机主板。 ② 如上电蜂鸣器不响，请检查变压器。 ③ 如外机有220V电压，检查外机主板上红色指示灯是否亮，否则检查外机连接线是否松动，电源模块p+、N-间是否有300V 的直流电压，如没有，则检查电抗器，整流桥和接线。如果有，但外机主板指示灯不亮，先检查电源模块到主板信号连接线(共10根)是否松脱或接触不良，再不行，请更换电源模块，更换模块时，在散热器与模块之间一定要涂上散热膏。 ④ 如室外机有电源，红色指示灯亮，外机不启动，可检查是内、外通讯，(检查方法：开机后按“TEST”键一次，观察室内机指示灯)，任何一种指示灯闪烁为正常，否则通讯有问题;检查 内外机连接线是否为专用的扁平线，否则更换之。如通讯正常，请检查室内外机感温包是否开路或短路或阻值不正常，过载保护器端子是否接好。以上两种方法均不能解决，则更换室外控制器。 ⑤ 如开机11分钟左右停机，且不能启动，请检查室内管温感温包是否开路;如开机后再启动，外风机不启动，检查室内、外感温头是否短路。 2、空调开机后一直低频运转 请检查室内管温、室外环境、压缩机及化霜感温包是否有开 路或短路、阻值不正常现象。 3、p板变频柜机故障代码及解决方法 E1:压缩机电流过大、压缩机过热、排气温度过高、模块保护、过载保护器有无短路、压缩机感温包是否短路。 E2：室内机蒸发器防冻结保护，检查室内感温包是否开路，排除即可。 E3：室内温度感温包短路或开路。 E4：室内管温感温包开路或短路。 E5：室内外通讯故障，检查室内外连接线有无接错(零、火线不能接反)：信号线与控制办的连接处，接插口有无松动;控制器是否损坏等。 4、制热时，室内机不工作 请检查电源连接线(内、外机)是否正确，电源线是否接地，如以上均正常，则更换室内机主控板。变频空调故障代码检测与维修
