钎焊板式换热器的应用场合
钎焊板式换热器-应用场合
a.制冷：用作冷凝器和蒸发器。
b.暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。
c.化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。
d.冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。
e.机械工业：各种淬火液冷却，减速器润滑油冷却等。
f.电力工业：高压变压器油冷却，发电机轴承油冷却等。
g.造纸工业：漂白工艺热回收，加热洗浆液等。
h.纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。

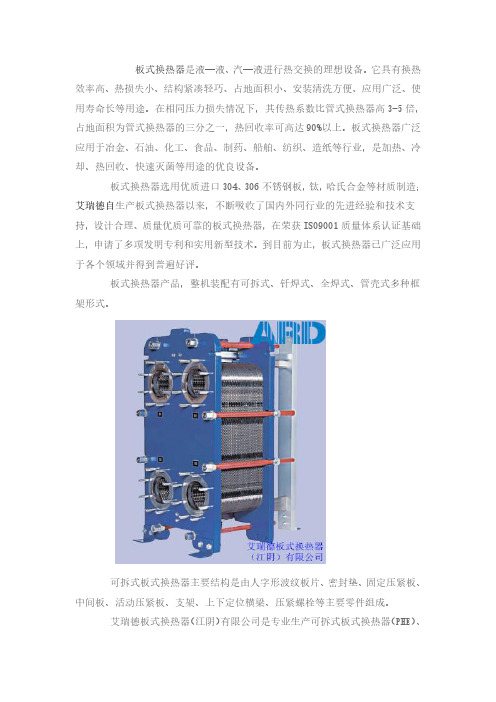

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来
ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修
及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。
i.食品工业：果汁灭菌冷却，动植物油加热冷却等。
j.油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。
k.集中供热：热电厂废热区域供暖，加热洗澡用水。
l.其他：石油、医药、船舶、海水淡化、地热利用。
焊接技术发展趋势 2007-10-20 焊接技术的发展水平，是一个国家机械制造和科学技术发展水平的标志之一。目前焊接技术的发展趋势具有如下特点： ⑴随着新的焊接材料和结构的不断出现，需要开发新的焊接工艺方法。 ⑵改进常用的普通焊接工艺方法，提高焊接过程机械化、自动化水平，提高焊接质量和生产率。 ⑶采用电子计算机控制焊接过程，大力推广焊接机器人、焊接中心。 ⑷发展专用成套焊接设备。 下面介绍部分成熟的焊接新技术： 一、超声波焊接 【超声波焊接】是指利用超声波的高频振荡能对工件接头进行局部加热和表面清理，然后施加压力实现焊接的一种压焊方法。进行超声波焊接时，焊件表面无变形，表面不需严格清理，焊接质量高。超声波焊接适合于焊接厚度小于0.5mm 的工件。目前广泛应用于无线电、仪表、精密机械及航空工业等部门。 二、爆炸焊 【爆炸焊】是利用炸药爆炸产生的冲击力造成工件的迅速碰撞，实现连接工件的一种压焊方法。爆炸焊的质量较高、工艺操作简单，爆炸焊主要用GF 生产复合材料。美国“阿波罗”登月宇宙飞船的燃料箱用钛板制成，它与不锈钢管的联结采用了爆炸焊方法。 三、等离子弧焊 【等离子弧焊】是借助水冷喷嘴对电弧的拘束作用，获得较高能量密度的等离子弧进行焊接的方法。等离子弧能量易于控制，能量密度大，穿透能力强，焊接质量高，生产率高，焊缝深宽比大。但其焊炬结构复杂，对控制系统要求较高，等离子弧焊广泛用于航空航天等尖端技术所用的铜合金、钛合金、合金钢等金属的焊接。 四、扩散焊 【扩散焊】是指将工件在高温下加压，但不产生可见变形和相对移动的固态焊接方法。扩散焊的特点是焊接接头质量高，焊件变形小，它能焊接同种和异种金属材料，特别是不适于熔焊的材料，还可用于金属与非金属间的焊接，能用小件拼成力学性能均一和形状复杂的大件，以代替整体锻造和机械加工。 五、激光焊 【激光焊】是指以聚焦的激光束轰击焊件所产生的热量进行焊接的方法。其特点是：能量密度高，焊接速度快；焊缝可极为窄小，变形很小；灵活性较大，并可实现一般焊接方法难以接近的接头或无法安置的接焊点及远距离焊接，多用于仪器、微电子工业中超小型元件及空间技术中特种材料的焊接。此外，激光还可以 E 用来切割各种金属与非金属材料。 六、磁力脉冲焊 【磁力脉冲焊】是指依靠被焊工件之间脉冲磁场相互作用而产生冲击的结果来实现金属之间连接的焊接方法，其工作原理与爆炸焊相似，适合于焊接薄壁管材和异种金属。 七、电子束焊 【电子束焊】是指利用加速和聚焦的电子束轰击置于真空或非真空中的焊件所产生的热能进行焊接的方法。其焊接特点是：能量利用率高，速度快，焊缝窄而深，焊接变形很小，焊缝金属纯净，焊接质量很高，但焊接设备复杂、造价高、使用与维护要求技术高。在原子能、航空航天等尖端技术部门应用日益广泛。
浅谈焊接技术及应用 摘要:焊接专业作为制造业中的重要一环,在生产和生活中的作用十分重要。在焊接教学中应用一体化教学,为社会主义建设培养高素质高技能的焊接人才,是现阶段中等职业教育的首要任务。一体化教学强调一体化的教学场地、“双师型”教师及一体化教材的有机结合。发展一套适应中等职业教育的教学模式。 关键词:一体化教学场地双师型”教师一体化教材 1、“一体化”教学的目标 1.1 人才培养方式和教学课程的改革 改进人才培养方案,制定适合中等职业教育焊接专业“一体化”教学的人才培养方案。在原有的的国家教育部和劳动部颁发的只有中级焊工的教学大纲的基础上,制定适合培养高级工甚至技师的焊接专业的人才培养方案。 “打破原有课程体系将其分为素质课程、专业基础课程和专门工艺课程”,我们认为在这三者中应区别对待,在“专门课程”内容的制定上要体现区域经济的生产特征,结合生产产品制定相关内容和重点,有利于生产性实习或企业的定岗实习的顺利过渡而实现学与用的成功对接。制定和完善人才培养方案和培养模式,培养能满足社会需求的技能型人才。 1.2 一体化教学场地的建设 从根本上建立起黑板+粉笔教学和电化多媒体教学相结合的理论教学模式,是学生从直观上理解和接受理论知识。 校内实训基地受场地、设备等生产要素的限制,与生产车间客观上差距存在,在大型工装的应用,成型加工工件的变形与矫正等方面尤为突出。在这方面通过校企合作,将部分一体化的教学设置在与学校项邻的企业车间。 深化校企合作办学模式和工学结合人才培养模式改革。按照专业与产业对接、企业与岗位对接,专业课程内容与职业标准对接,教学过程与生产过程对接的原则,以校企合作为平台,以系统化专业建设为载体,突出教学过程的实践性、开放性和职业性,引导专业设置、课程体系、教学内容和教学方法的改革,实现“教、学、做”一体化的人才培养模式。 1.3 关于“双师型”师资队伍建设 “双师型、专业化”是职业教师发展的必经之路,在这方面注重中、青年教师在实践环节动手能力的提高,创造条件使他们带着具体的问题、任务去企业学习实践。使中青年教师在学历和理论知识占优的情况下,大幅度提高自身的实操能力。着力加强师资队伍建设,采取“引进来、送出去”、学历进修和非学历学习相结合等方式,努力培养一支优秀的专业师资队伍,加强建设培养学生创新精神与实践能力的实训平台。 2、“一体化”教学的主要过程 2.1 开发制定一体化课程教学标准 2.1.1 重构课程标准 打破原有学科体系,将课程体系分为基本素质课程、专业基础课程、专门工艺课程。 2.1.2 开展项目教学和案例教学 根据铆焊专业岗位层次的不同要求,实现课程改革与课程建设上的重大突破,完善高级铆焊专业课程体系建设,制定高中起点3年制、初中起点5年制高级铆
哈尔滨工业大学 金属工艺学课程论文 题目：焊接技术的应用与前景 院系：能源科学与工程学院 专业：核反应堆工程系 班级：1102301 学号：1110200724 姓名：刘平成
焊接技术的工艺应用与前景 作者：刘平成 (哈尔滨工业大学能源科学与工程学院核反应堆工程专业，哈尔滨150001) 摘要：制造业是现代国民经济和综合国力的重要支柱，金属工艺学是一门研究有关制造金属机件的工艺方法的综合性技术学科。本文主要介绍了焊接技术在金属工艺学中的应用，工艺特点，实践，背景与应用前景。 关键词：金属工艺学、学科交叉、工艺流程，焊接技术 Technology application and prospect of welding technology (Energy Science and Engineering, Nuclear Reactor Engineering of Harbin Institute of Technology, Harbin 150001) Abstract：The manufacturing industry is an important pillar of the modern national economy and overall national strength, Metal Technology is a comprehensive research process method for manufacturing metal parts technical disciplines. This paper describes the welding metal technology, process characteristics, practice, background and application prospects. 1 焊接技术的主要研究内容 焊接焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性连接的工艺过程。 1.1 焊接分类 在近代的金属加工中，焊接比铸造、锻压工艺发展较晚，但发展速度很快。焊接结构的重量约占钢材产量的45%，铝和铝合金焊接结构的比重也不断增加。焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。 金属的焊接，按其工艺过程的特点分有熔焊,压焊和钎焊三大类. 熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。熔池随热源向前移动，冷却后形成连续焊缝
全焊接板式换热器的制造工艺和简介 晨怡热管(1.青海大学化机系,青海西宁810016;2.兰州兰石换热设备有限责任公司,甘肃兰州730050 1.祁玉红 2.李治国2008-6-29 18:21:18 摘要:简要介绍了全焊接板式换热器的芯体和外壳的制造工艺以及在制造过程中所采用的 焊接技术。通过介绍可知,全焊接板式换热器是一种传热效率高、结构紧凑独特的新一代换热设备。 关键词:全焊接板式换热器;制造工艺;结构设计 中图分类号:TQ051.5文献标志码:B文章编 号:1005-2895(2007)03-0124-03 0前言 板式换热器是1种高效而紧凑的换热设备。由于有传热系数高、压力损失小、结构紧凑、维修方便等诸多优点,并且随着结构的改进和大型化制造技术的提高,板式换热器的应用日益受到人们的重视[1]。但是传统的散装式板式换热器(可拆卸式板式换热器),由于本身结构的局限性,使用压力不超过2.5MPa,使用温度不超过250℃,最大组装面积2000m3,另外还存在橡胶密封垫在高温下容易失效的缺陷以及在某些特定介质中的应用问题一直未 能解决。因此,为了提高板式换热器的使用温度和压力,扩大其使用范围,国内外陆续开发、制造并使用了多种焊接板式换热器。这些焊接板式换热器已经越来越多地用于化工、石油、动力、冶金等领域的加热、冷却、冷凝、蒸发和热回收等过程中。 经应用证实全焊接板式换热器其有以下优点: (1)适用温度为-200～900℃,压力变化范围为真空～6.0MPa,最大组装面积可达6000m2。 (2)传热效率高,板片表面几乎都参与了热交换。 (3)由于板片热交换充分、均匀,波纹深度变化范围大,不论流体在板间或管间流道, 流动均顺畅,没有死区,阻力损失小。 (4)占地面积小,与可拆卸式相当。紧凑的结构可达到250m2/m3。 (5)重量轻,仅为相同换热面积管壳式换热器的1/5～1/4。 (6)同一种流体在列管式换热器内当雷诺数为4000～6000时,才能达到湍流状态,而在全焊接板式换热器内当雷诺数为100～300时,就可达到湍流状态。 (7)板片在四周交错焊接后,在运行过程中由于热胀冷缩现象,板片内应力释放,会使 板片表面污垢自动脱落下来。通常污垢热阻仅为列管式换热器污垢热阻的1/5～1/4。 1全焊接板式换热器的主要制造工艺 1.1全焊接板式换热器的芯体结构制造 全焊接板式换热器的板片材料通常为奥氏体不锈钢:304,304L,306,316L,321等 以及镍基合金、工业纯钛。材料只需具有基本的可焊性和冲压性能,都可以用来制作板片元件。板片厚度通常为0.4～1.0mm。 全焊接板式换热器的板片生产利用了板片成型自动化生产线。利用接刀、定位与找正技术,采用整板分次连续压制成型,其板片形式主要有水平平直波纹板片、窝形波纹板片、或平板板片等。通过改变换热板片的长度和叠加厚度来实现结构的变换。 单个板片两两正反通过翼边组焊成一束,板片四周交错焊接,这种独特的结构可以使 传热板片通过翼边焊接形成另一流体的通道。因此多个板束通过焊接联系起来就形成了2 个流体通道,即板间流道和管间流道(见图1,图2)[2]组成了全焊接板式换热器的芯体结
板式换热器结构及工作原理 要了解板式换热器，首先看一下其结构图： 板式换热器是按一定的间隔，由多层波纹形的传热板片，通过焊接或由橡胶垫片压紧构成的高效换热设备。按其加工工艺分为可拆式换热器和全焊接不可拆式换热器，办焊接式换热器是介于两者之间的结构，即两种流体作为相对独立的结构体进行组装的。板片的焊接或组装遵循两两交替排列原则组装时，两组交替排列。为增加换热板片面积和刚性，换热板片被冲压成各种波纹形状，目前多为v型沟槽，当流体在低流速状态下形成湍流，从而强化传热的效果，防止在板片上形成结垢。板上的四个角孔，设计成流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。 板式换热器的特点： （1）由于采用0.6mm—0.8mm不锈钢片，传热效率得以极大的提高。 （2）体积小，是管壳式换热器体积的1/3——1/5，既节省了金属材料，又减少了占地面积。 （3）组装灵活，便于推行标准作业，从而为进一步降低生产成本带来可能。
（4）不易结构，清洗方便，便于日常维护。 （5）由于体积小、响应迅速，运行热损失小。 （6）焊接式板式换热器的缺点是焊接工艺要求高、带来成本的增加：可拆卸换热器运行温度受密封材料制约，一般在200摄氏度以 下，耐压能力也较差。 实际应用中，根据不同用户的要求，选择不同的换热器。一般工矿企业、社区楼宇集中供热换热站采用可拆式换热器，家庭生活用热水、室内空调等小功率用户采用全焊接式板式换热器。随着焊接技术和工艺的不断改进和提高，大功率换热器采用全焊接工艺将日益普及，结构更趋经凑合理。 发展展望：据统计，在现代石油化工企业中，换热器投资占30% ~40%。在制冷机中，蒸发器和冷凝器的重量占机组重量的30% ~40%，动力消耗占总动力消耗的20% ~30%。可见换热器对企业投资、金属耗量以及动力消耗有着重要的影响。大力发展板式换热器更替原有效率低下、材料消耗惊人的陈旧换热器是节能降耗有效途径，行业发展也将迎来新的机遇。
焊接技术发展趋势.doc
焊接技术发展趋势 2007-10-20 焊接技术的发展水平，是一个国家机械制造和科学技术发展水平的标志之一。目前焊接技术的发展趋势具有如下特点： ⑴随着新的焊接材料和结构的不断出现，需要开发新的焊接工艺方法。 ⑵改进常用的普通焊接工艺方法，提高焊接过程机械化、自动化水平，提高焊接质量和生产率。 ⑶采用电子计算机控制焊接过程，大力推广焊接机器人、焊接中心。 ⑷发展专用成套焊接设备。 下面介绍部分成熟的焊接新技术： 一、超声波焊接 【超声波焊接】是指利用超声波的高频振荡能对工件接头进行局部加热和表面清理，然后施加压力实现焊接的一种压焊方法。进行超声波焊接时，焊件表面无变形，表面不需严格清理，焊接质量高。超声波焊接适合于焊接厚度小于0.5mm 的工件。目前广泛应用于无线电、仪表、
精密机械及航空工业等部门。 二、爆炸焊 【爆炸焊】是利用炸药爆炸产生的冲击力造成工件的迅速碰撞，实现连接工件的一种压焊方法。爆炸焊的质量较高、工艺操作简单，爆炸焊主要用GF 生产复合材料。美国“阿波罗”登月宇宙飞船的燃料箱用钛板制成，它与不锈钢管的联结采用了爆炸焊方法。 三、等离子弧焊 【等离子弧焊】是借助水冷喷嘴对电弧的拘束作用，获得较高能量密度的等离子弧进行焊接的方法。等离子弧能量易于控制，能量密度大，穿透能力强，焊接质量高，生产率高，焊缝深宽比大。但其焊炬结构复杂，对控制系统要求较高，等离子弧焊广泛用于航空航天等尖端技术所用的铜合金、钛合金、合金钢等金属的焊接。 四、扩散焊 【扩散焊】是指将工件在高温下加压，但不产生可见变形和相对移动的固态焊接方法。扩散焊的特点是焊接接头质量高，焊件变形小，它能焊接同种和异种金属材料，特别是不适于熔焊的材料，还可用于金属与非金属间的焊接，能用
塑料热风焊接技术及应 用 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
塑料热风焊接技术及应用 newmaker 在与化工相关的行业中，普遍 使用的塑料容器、储槽以及部 分管路系统，都需要借助热风 焊接工艺，才能达到理想的连 接牢度。而热风工艺本身也因其简单实用，而被行业内专业人士广泛接受，尤其是对于PE、PP、PVC和PVDF等塑料种类的焊接，更具有独特的优势。塑料焊接，实际上就是相容的塑料材料中相互缠绕的大分子链受热之后，由于具备了足够的能量和空间，在自身的分子热运动和外在压力的作用下，相互迁移和扩散到对方的熔融区中，并随着温度的下降和时间的推移，再次发生缠绕、冷却、结晶和定型的过程。在塑料制品的诸多连接技术中，热风焊接工艺是比较常见的一种，化工行业中普遍使用的塑料容器、储槽以及部分管路系统等均可以使用该工艺。本文对几种主要的热风焊接工艺进行了简单的介绍。圆嘴热风焊接技术通常，圆嘴热风焊的工艺过程包括5个阶段，分别是：待焊部件的表面处理、加热、加压、分子链间扩散和冷却。每个阶段的具体操作要求取决于待焊部件的具体外观形状和内部结构设计。其工作原理（如图所示）是：利用加热后的风或空气，同时预热焊条与待焊的母材相应部位；待其熔融之后，操作者通过对焊条垂直施加一定的压力，将焊条的熔融区与待焊母材的熔融区进行对接，并保持一定的焊接速度，使其具有足够的承压时间；最后，进行冷却定型。 圆嘴热风焊接的工作原理示 意图 在正式焊接之前，应先对待焊部件的表面进行相关处理，这样做的目的是：一方面，为了在焊接区域加工出焊缝所需要的破口或槽口，例如V形或X形槽口（如图所示）；另一方面，为了去除材料表面的杂质、脏物或者氧化层等影响焊接质量的不利因素。
激光焊接技术应用及其发展趋势 摘要：本文论述了激光焊接工艺的特点、激光焊接在汽车工业、微电子工业、生物医学等领域的应用以及研究现状，激光焊接的智能化控制，论述激光焊接需进一步研究与探讨的问题。关键词：激光焊接；混合焊接；焊接装置；应用领域 引言 激光焊接是激光加工材料加工技术应用的重要方面之一。70年代主要用于焊接薄壁材料和低速焊接，焊接过程属于热传导型，即激光辐射加热工件表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池。由于激光焊接作为一种高质量、高精度、低变形、高效率和高速度的焊接方法，随着高功率CO2和高功率的Y AG激光器以及光纤传输技术的完善、金属钼焊接聚束物镜等的研制成功，使其在机械制造、航空航天、汽车工业、粉末冶金、生物医学微电子行业等领域的应用越来越广。目前的研究主要集中于C02激光和YAG激光焊接各种金属材料时的理论，包括激光诱发的等离子体的分光、吸收、散射特性以及激光焊接智能化控制、复合焊接、激光焊接现象及小孔行为、焊接缺陷发生机理与防止方法等，并对镍基耐热合金、铝合金及镁合金的焊接性，焊接现象建模与数值模拟，钢铁材料、铜、铝合金与异种材料的连接，激光接头性能评价等方面做了一定的研究。 一、激光焊接的质量与特点 激光焊接原理：激光焊接是将高强度的激光束辐射至金属表面，通过激光与金属的相互作用，金属吸收激光转化为热能使金属熔化后冷却结晶形成焊接。图1显示在不同的辐射功率密度下熔化过程的演变阶段[2]，激光焊接的机理有两种： 1、热传导焊接 当激光照射在材料表面时，一部分激光被反射，一部分被材料吸收，将光能转化为热能而加热熔化，材料表面层的热以热传导的方式继续向材料深处传递，最后将两焊件熔接在一起。 2、激光深熔焊 当功率密度比较大的激光束照射到材料表面时，材料吸收光能转化为热能，材料被加热熔化至汽化，产生大量的金属蒸汽，在蒸汽退出表面时产生的反作用力下，使熔化的金属液体向四周排挤，形成凹坑，随着激光的继续照射，凹坑穿人更深，当激光停止照射后，凹坑周边的熔液回流，冷却凝固后将两焊件焊接在—起。 这两种焊接机理根据实际的材料性质和焊接需要来选择，通过调节激光的各焊接工艺参数得到不同的焊接机理。这两种方式最基本的区别在于：前者熔池表面保持封闭，而后者熔池则被激光束穿透成孔。传导焊对系统的扰动较小，因为激光束的辐射没有穿透被焊材料，所以，在传导焊过程中焊缝不易被气体侵入；而深熔焊时，小孔的不断关闭能导致气孔。传导焊和深熔焊方式也可以在同一焊接过程中相互转换，由传导方式向小孔方式的转变取决于施加于工件的峰值激光能量密度和激光脉冲持续时间。激光脉冲能量密度的时间依赖性能够使激光焊接在激光与材料相互作用期间由一种焊接方式向另一种方式转变，即在相互作用过程中焊缝可以先在传导方式下形成，然后再转变为小孔方式。 1、激光焊接的焊缝形状 对于大功率深熔焊由于在焊缝熔池处的熔化金属，由于材料的瞬时汽化而形成深穿型的圆孔空腔，随着激光束与工件的相对运动使小孔周边金属不断熔化、流动、封闭、凝固而形成连续焊缝，其焊缝形状深而窄，即具有较大的熔深熔宽比，在高功率器件焊接时，深宽比可达5：l，最高可达10：1。图2显示四种焊法在316不锈钢及DUCOLW30钢上的焊缝截面形
不锈钢真空钎焊的工艺 要点 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
不锈钢真空钎焊的工艺要点 1?钎焊接头的设计： 设计钎焊接头时，应考虑接头的强度、组合件的定位方法、钎料置放的位置、接头间隙等诸多因素 钎焊接头连接方式： 钎焊接头有对接和搭接两种方式。 采用对接接头，由于钎料和钎缝的强度一般比母材低，因而对接接头不能保证接头具有与母材相等的承载能力，因此钎焊接头大多采用搭接形式。通过改变搭接长度提高钎焊接头的强度。 对于采用高强度铜基、镍基钎料钎焊的搭接接头，搭接长度通常取为薄壁件厚度的2～3倍。由于工件的形状不同，搭接接头的具体形状也各不相同。对于薄壁件而言，常采用锁边形式的搭接方式，提高钎焊接头的强度。 接头的定位：组合件的定位是影响钎焊质量的重要因素。 定位的方法主要有依靠自重、紧配合、毛刺定位、点焊定位、（氩弧焊）涨口定位、夹具定位等。 列管式EGR冷却器将采用涨口定位、点焊定位、焊接变位器等多种定位方法 ? 钎料的置放 钎料置放的原则是应尽可能利用钎料的重力作用和钎缝的毛细作用来促进钎料填满间隙。EGR冷却器的钎焊将使用镍基钎料膏状和非晶态薄带两种。膏状钎料应直接涂在钎缝处，而 非晶态薄带钎料标准有等不同的厚度。 按工件要求加工成不同的形状，置于钎缝处。 总之镍基钎料合理的使用对我们来说还要做很多工作， 比如钎料表面处理、膏剂的涂覆方法、钎料用量等诸多方面，根据实际要求进一步完善。? 接头的间隙： 钎焊时是依靠毛细作用使钎料填满间隙。
正确地选择接头间隙很大程度上影响钎缝的致密性和强度。不同的钎料对接头间隙的要求也有所不同。镍基钎料要求接头间隙为~，比其它钎料相比，这种钎料要求接头间隙小的特点应引起足够的关注。 由于BNi-2镍基钎料含有硼（％），硅（％）可以形成脆性相的元素，为保证接头的性能，应尽量使这些元素在钎缝内通过扩散作用而降低到最低程度。 当间隙小时，这些脆性相的元素数量少，向母材扩散的距离短，可以通过扩散使这些元素在钎缝中的浓度降低。从而避免产生脆性相，提高钎焊的强度。反之这些脆性相的元素将滞留 在钎缝中形成脆性相。 资料表明，当间隙为“零间隙”、、时。脆性相随着间隙的变化而增大。间隙在时，脆性相不仅增多，而且形成明显的连续层。钎缝的强度严重降低，危害极大。因此钎缝最佳间隙应控制小于＜。 2? 工件表面处理 钎焊前彻底清除工件表面的氧化物，油污，脏物是钎料和母材相互润湿、扩散填充焊缝的前提条件。 工件表面净化处理的方法主要有以下几种： 清除油污 有机溶剂，金属洗涤剂，碱溶液： 清除氧化物 机械方法，化学清洗，电化学清洗 根据观察国外样件表面的光亮度的程度，其表面处理应有去油和化学清洗两道工序。EGR冷却器列管式结构，属薄壁件钎焊，焊点多达200多个，还要满足气密性，耐腐蚀性，及强度的要求，难度较大。因此彻底清除工件表面的油污，氧化物尤为重要。 3.制定温度曲线 空烧净化的目的是将真空炉升温到高于焊接温度80℃的条件下保温小时净化炉内气氛， 使炉内母材和钎料的蒸发物得以挥发出去。
焊接行业发展特点及趋势 【摘要】焊接是一种低成本、高科技连接材料的可靠工艺方法。到目前为止，还没有另外一种工艺比焊接更为广泛地应用于材料间的连接，并对所焊产品产生更大的附加值。因此无论现在和将来，焊接都是成功地将各种材料加工成可投入市场产品的首选工艺。焊接技术已发展成为融材料学、力学、热处理学、冶金学、自动控制学、电子学、检验学等学科为一体的综合性学科。要我们从业者不断去研究。 【关键词】焊接行业;发展特点;趋势 焊接作为一种现代的先进主导制造工艺技术，正逐步集成到产品的主寿命过程，焊接作为一种广泛的系统工程，其应用范围不仅应用于重型机械、电力设备、石油化工、交通运输、建筑工程、航天航空等行业，还扩大到电子器件、家用电器、医疗器械、通讯工程等领域。 1.焊接行业现状分析 1.1焊接材料 目前国产碳钢及低合金钢焊条完全能满足国内市场需求。不锈钢、堆焊焊条也能满足国内大部分用户要求，但对一些特殊性能焊条和特殊母材用焊条还要大量从国外进口。 1.2 焊接装备 焊接装备包括焊接设备、焊接辅机具和切割设备。 1.2.1传统的国有、集体企业 近四年来，由于产品技术含量低，开发资金不足，人才外流，企业包袱过重，以及体制和债务等因素，使不少企业竞争能力下降。近来一些企业经过大规模的技术改造，开发新型产品，逐步走出困境。 1.2.2具有外资背景的企业 即外商投资和合资企业。近四年来，这类企业从数量和规模上都得到了很大发展，主要由于他们的生产技术先进、管理方法规范、资金力量雄厚、市场经验丰富、体制机制灵活。近几年来。具有外资背景的企业异军突起，在国内市场占有率逐年提高，呈欣欣向荣状态，他们在焊接装备行业中起到了举足轻重的作用。 1.3焊接技术应用
焊接技术的发展及发展趋势 黄牡丹 佳木斯大学材料科学与工程学院黑龙江省佳木斯市154007 摘要：本文综述焊接技术的发展及发展趋势，焊接技术，又称连接工程，是一种重要的材料加工工艺，随着人类社会的发展，各种新材料的不断开发及科学技术不断的发展，焊接技术已经成为一门独立的学科，它广泛应用于石油化工、电力、航空航天、海洋工程、微电子技术等工业部门。可以预测，在未来焊接技术的发展趋势必然走向自动化、高效、环保、节能等方面。 关键词：焊接技术、自动化、环保 The development of welding technology and development trend HUANGMudan Jia-mu-si University, School of materials science and engineering, Jia-mu-si 154007 Abstract：This paper reviews the development of welding technology and developing trend of welding technology, also known as the connection of engineering, is a kind of important material processing technology, with the development of human society, all kinds of new materials to develop and continuously with the development of science and technology, welding technology has become an independent discipline, it is widely used in petrochemical, electric power, aerospace, Marine engineering, microelectronics and other industrial sectors. Can be predicted that in the future development trend of welding technology inevitably toward automation, high efficiency, environmental protection, energy saving, etc. Key words：Welding technology ; automation; Environmental protection; 0引言 焊接的定义如下：被焊工件的材质（同种或异种），通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性连接的工艺过程成为焊接[1]。焊接的发展过程就某种意义上来说就是焊接热源的发展过程，从上个世纪80年代开发电弧以来，焊接热源也在不断发展中。进入到新世纪，焊接技术的不断的在得到发展，从目前的发展趋势看来，焊接技术逐步向高效率、高质量、低成本、降低劳动强度、降低能耗的方向发展。所以焊接技术将随着科学技术的进步而不断发展，主要体现在以下几个方面 1数字化控制推动焊接技术的升级和发展 在几年前，数字化控制的焊机只是少数几个国际知名公司的“尖端科技”，但现在数字化控制的焊机已经广泛应用在我国的许多企业，在芬兰KEMPPI和奥地利Fronius 的推动下，数字化焊机已进入产业规模化生产阶段。虽然目前智能化还处在初级阶段，但有着广阔前景，是一个重要的发展方向。有关焊接工程的专家系统，近年来国内外已有较深入的研究，并已推出或准备推出某些商品化焊接专家系统。焊接专家系统是具有相当于专家的知识和经
