拉式膜片弹簧离合器课程设计
汽车设计课程设计说明书
设计题目:拉式膜片弹簧离合器设计
姓名高阳周龙辉程续朝褚帅
院系交通学院
专业交通运输
年级交通本1401
学号 20142803331 20142803330
20142803329 20142803325
2017年06月30日
目录
摘要………………………………………………………………………………………… 1 1 绪论…………………………………………………………………………………………2 1.1离合器概论……………………………………………………………………………… 2 1.2 离合器的功用……………………………………………………………………………2 1.3 离合器的工作原理………………………………………………………………………3 1.4 膜片弹簧离合器的概论…………………………………………………………………4 1.5 拉式膜片弹簧离合器的优点……………………………………………………………5 2 离合器结构方案选取………………………………………………………………………5 2.1 离合器车型的选定
………………………………………………………………………5 2.2 离合器设计的基本要求…………………………………………………………………5 2.3 离合器结构设计…………………………………………………………………………6 2.3.1 摩擦片的选择…………………………………………………………………………6 2.3.2 压紧弹簧布置形式的选择……………………………………………………………6 2.3.3 压盘的驱动方式………………………………………………………………………6 2.3.4 分离杠杆、分离轴承…………………………………………………………………7 2.3.5 离合器的散热通风……………………………………………………………………7 3 离合器基本结构参数的确定………………………………………………………………7 3.1 摩擦片主要参数的选择…………………………………………………………………7 3.2 离合器后备系数β的确定………………………………………………………………8 3.3 单位压力P的确定………………………………………………………………………9 3.4单位压力P0的确定………………………………………………………………………9 4 离合器压盘设计…………………………………………………………………………10 4.1 压盘的传力方式选择……………………………………………………………………10 4.2 压盘的几何尺寸的确定…………………………………………………………………10 .3 压盘传动片的材料选择…………………………………………………………………10 4
5离合器膜片弹簧设计.................................................................................11 5.1 膜片弹簧的结构特点..............................................................................11 5.2 膜片弹簧的变形特性和加载方式...............................................................11 5.3 膜片弹簧的弹性变形特性........................................................................11 5.4 膜片弹簧的参数尺寸确定........................................................................13 5.4.1 H/h比值的选取.................................................................................14 5.4.2 R及R/r确定 (14)
,5.4.3 膜片弹簧起始圆锥底角 (14)
fp5.4.4 膜片弹簧小端半径r及分离轴承的作用半径r.................. (15)
,,e125.4.5 分离指数目n、切槽宽、窗孔槽宽、及半径r (15)
5.4.6 膜片弹簧与压盘接触半径l和支承环作用半径L的确定..............................15 5.4.7 膜片弹簧工作点位置的选择..................................................................15 5.4.8 膜片弹簧强度计算..............................................................................16 结论 (18)
参考文献...................................................................................................19 致谢 (20)
摘要
离合器是汽车传动系中的重要部件，主要功用是是切断和实现发动机对传动系的动力传递，保证汽车平稳起步，保证传动系统换挡时工作平顺以及限制传动系统所承受的最大转矩，防止传动系统过载。膜片弹簧离合器是近年来在轿车和轻型汽车上广泛采用的一种离合器，它的转矩容量大而且较稳定，操作轻便，平衡性好，也能大量生产，对于它的研究已经变得越来越重要。此设计说明书详细的说明了中型货车拉式膜片弹簧离合器的结构形式，参数选择以及计算过程。
关键字:离合器膜片弹簧从动盘压盘摩擦片
一、原始条件:
车型中型货车
驱动形式FR4×2
发动机位置前置、纵置
最高车速 Umax=90km/h 最大爬坡度 imax?28%
汽车总质量 ma=9290kg 满载时前轴负荷率 25.4%
外形尺寸总长La×总宽Ba×总高Ha
6910×2470×2455mm
轴距 L=3950mm 前轮距 B1=1810mm 后轮距 B2=1800mm 迎风面积A?B1×Ha 空气阻力系数 CD=0.9
轮胎规格 9.00—20或9.0R20
离合器单片干式摩擦离合器
变速器中间轴式、五挡
根据上述参数，确定发动机为
发动机最大功率由已知参数得:Pe>=69.41Kw
根据最大功率，选用的发动机为潍柴WP4.135140,参数为:
发动机最大功率 100kw
最大转矩 435.93N*M
根据资料，确定选取普通花纹的轮胎，r=0.4942
由发动机参数，确定的传动系主减速比为4.76~5.96，初选为i0=5.0，确定的传动系一档传动比为7.1~15.13，初选为8.935
1 绪论
1.1 离合器概述
按动力传递顺序来说，离合器应是传动系中的第一个总成。顾名思义，离合器是“离”与“合”矛盾的统一体。离合器的工作，就是受驾驶员操纵，或者分离，或者接合，以完成其本身的任务。离合器是设置在发动机与变速器之间的动力传递机构，其功用是能够在必要时中断动力的传递，保证汽车平稳地起步;保证传动系换档时工作平稳;限制传动系所能承受的最大扭矩，防止传动系过载。为使离合器起到以上几个作用，目前汽车上广泛采用弹簧压紧的摩擦式离合器，摩擦离合器所能传递的最大扭矩取决于摩擦面间的工作压紧力和摩擦片的尺寸以及摩擦面的表面状况等。即主要取决于离合器基本参数和主要尺寸。膜片弹簧离合器在技术上比较
先进，经济性合理，同时其性能良好，使用可靠性高寿命长，结构简单、紧凑，操作轻便，在保证可靠地传递发动机最大扭矩的前提下，有以下
[2]优点:
(1)结合时平顺、柔和，使汽车起步时不震动、冲击;
(2)离合器分离彻底;
(3)从动部分惯量小，以减轻换档时齿轮副的冲击;
(4)散热性能好;
(5)高速回转时只有可靠强度;
(6)避免汽车传动系共振，具有吸收震动、冲击和减小噪声能力;
(7)操纵轻便;
(8)工作性能(最大摩擦力矩T和后备系数保持稳定) ,emax
(9)使用寿命长。
1.2 离合器的功用
离合器可使发动机与传动系逐渐接合，保证汽车平稳起步。如前所述，现代车用活塞式发动机不能带负荷启动，它必须先在空负荷下启动，然后再逐渐加载。发动机启动后，得以稳定运转的最低转速约为300,500r/min，而汽车则只能由静止开始起步，一个运转着的发动机，要带一个静止的传动系，是不能突然刚性接合的。因为如果是突然的刚性连接，就必然造成不是汽车猛烈攒动，就是发动机熄火。所以离合器可使发动机与传动系逐渐地柔和地接合在一起，使发动机加给传动系的扭矩逐渐变大，至足以克服行驶阻力时，汽车便由静止开始缓慢地平稳起步了。
虽然利用变速器的空档，也可以实现发动机与传动系的分离。但变速器在空档位置时，变速器内的主动齿轮和发动机还是连接的，要转动发动机，就必须和变速
器内的主动齿轮一起拖转，而变速器内的齿轮浸在黏度较大的齿轮油中，拖转它的阻力是很大的。尤其在
寒冷季节，如没有离合器来分离发动机和传动系，发动机起动是很困难的。所以离合器的第二个功用，就是暂时分开发动机和传动系的联系，以便于发动机起动。
汽车行驶中变速器要经常变换档位，即变速器内的齿轮副要经常脱开啮合和进入啮合。如在脱档时，由于原来啮合的齿面压力的存在，可能使脱档困难，但如用离合器暂时分离传动系，即能便利脱档。同时在挂档时，依靠驾驶员掌握，使待啮合的齿轮副圆周速度达到同步是较为困难的，待啮合齿轮副圆周速度的差异将会造成挂档冲击甚至挂不上档，此时又需要离合器暂时分开传动系，以便使与离合器主动齿轮联结的质量减小，这样即可以减少挂挡冲击以便利换档。
离合器所能传递的最大扭矩是有一定限制的，在汽车紧急制动时，传动系受到很大的惯性负荷，此时由于离合器自动打滑，可避免传动系零件超载损坏，起保护作用。 1.3 离合器的工作原理
摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构四部分组成。
离合器在接合状态时，发动机扭矩自曲轴传出，通过飞轮2和压盘借摩擦作用传给从动盘3，在通过从动轴传给变速器。当驾驶员踩下踏板时，通过拉杆，分离叉、分离套筒和分离轴承8，将分离杠杆的内端推向右方，由于分离杠杆的中间是以离合器盖5上的支柱为支点，而外端与压盘连接，所以能克服压紧弹簧的力量拉动压盘向左，这样，从动盘3两面的压力消失，因而摩擦力消失，发动机的扭矩就不再传入变速器，离合器处于分离状态。当放开踏板，回位弹簧克服各拉杆接头和支承中的摩擦力，使踏板返回原位。此时压紧弹簧就推动压盘向右，仍将从动盘3压紧在飞轮上2，这样发动机的扭矩又传入变速器。

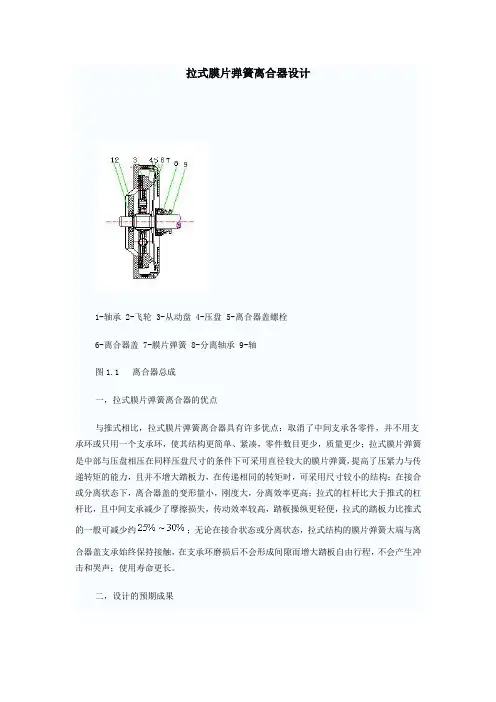

图1.1 离合器总成
1-轴承 2-飞轮 3-从动盘 4-压盘 5-离合器盖螺栓
6-离合器盖 7-膜片弹簧 8-分离轴承 9-轴
1.4 膜片弹簧离合器概述
膜片弹簧离合器是近年来在轿车和轻型载货汽车上广泛采用的一种离合器。因其作为压簧，可以同时兼起分离杠杆的作用，使离合器的结构大为简化，质量减少，并显著地缩短了离合器的轴向尺寸。其次，由于膜片弹簧与压盘以整个圆周接触，使压力分布均匀。另外由于膜片弹簧具有非线性弹性特性，故能在从动盘摩擦片磨损后，弹簧仍能可靠的传递发动机的转矩，而不致产生滑离。离合器分离时，使离合器踏板操纵轻便，减轻驾驶员的劳动强度。此外，因膜片是一种对称零件，平衡性好，在高速下，其压紧力降低很少，而周布置弹离合器在高速时，因受离心力作用会产生横向挠曲，弹簧严重鼓出，从而降低了对压盘的压紧力，从而引起离合器传递转矩能力下降。那么可以看出，对于轻型车膜片弹簧离合器的设计研究对于改善汽车离合器各方面的性能具有十分重要的意义。
作为压紧弹簧的所谓膜片弹簧，是由弹簧钢冲压成的，具有“无底碟子”形状的截锥形薄壁膜片，且自其小端在锥面上开有许多径向切槽，以形成弹性杠杆，而其余未切槽的大端截锥部分则起弹簧作用。膜片弹簧的两侧有支承圈，而后者借助
于固定在离合器盖上的一些(为径向切槽数目的一半)铆钉来安装定位。当离合器盖用螺栓固定到飞轮上时，由于离合器盖靠向飞轮，后支承圈则压膜片弹簧使其产生弹性变形，锥顶角变大，甚至膜片弹簧几乎变平。同时在膜片弹簧的大端对压盘产生压紧力使离合器处于结合状态。当离合器分离时，分离轴承前移膜片弹簧压前支承圈并以其作为支点发生反锥形的转变，使膜片弹簧大端后移，并通过分离钩拉动压盘后移使离合器分离。膜片弹簧离合器具有很多优点:首先，由于膜片弹簧具有非线性特性，因此设计摩擦片磨损后，弹簧压力几乎不变，且可以减轻分离离合器时的踏板力，使操纵轻便;其次，膜片弹簧的安装位置对离合器轴的中心线是对称的，因此其压紧力实际上不受离心力的影响，性能稳定，平衡性也好;再者，膜片弹簧本身兼起压紧弹簧和分离杠杆的作用，使离合器结构大为简化，零件数目减少，质量减小并显著缩短了轴向尺寸;另外，由于膜片弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，摩擦均匀，也易于实现良好的通风散热等。
由于膜片弹簧离合器具有上述一系列优点，并且制造膜片弹簧离合器的工艺水平在不断提高，因此这种离合器在轿车及微型、轻型客车上得到广泛运用，而且正大力扩展到载货汽车和重型汽车上，国外已经设计出了传递转矩为80~~2000N.m、最大摩擦片外径达420的膜片弹簧离合器系列，广泛用于轿车、客车、轻型和中型货车上。甚至某些总质量达28~32t的重型汽车也有采用膜片弹簧离合器的，但膜片弹簧的制造成本比圆柱螺旋弹簧要高。膜片弹簧离合器的操纵曾经都采用压式机构，即离合器分离时膜片弹簧弹性杠压杆内端的分离指处是承受压力。当前膜片弹簧离合器的操纵机构已经为拉式操纵机构所取代。后者的膜片弹簧为反装，并将支承圈移到膜片弹簧的大端附近，使结构简化，零件减少、装拆方便;膜片弹簧的应力分布也得到改善，最大应力下降;支承圈磨损后仍保持与膜片的接触使离合器踏板的自由行程不受影响。而在压式结构中支承圈的磨损会形成间隙而增
大踏板的自由行程。
1.5 拉式膜片弹簧离合器的优点
与推式相比，拉式膜片弹簧离合器具有许多优点:取消了中间支承各零件，并
不用支承环或只用一个支承环，使其结构更简单、紧凑，零件数目更少，质量更少;拉式膜片弹簧是中部与压盘相压在同样压盘尺寸的条件下可采用直径较大的膜片弹簧，提高了压紧力与传递转矩的能力，且并不增大踏板力，在传递相同的转矩时，可采用尺寸较小的结构;在接合或分离状态下，离合器盖的变形量小，刚度大，分离效率更高;拉式的杠杆比大于推式的杠杆比，且中间支承减少了摩擦损失，传动效率较高，踏板操纵更轻便，拉式的踏
25%~30%板力比推式的一般可减少约;无论在接合状态或分离状态，拉式结构的膜片弹簧大端与离合器盖支承始终保持接触，在支承环磨损后不会形成间隙而增大踏板自由行程，不会产生冲击和哭声;使用寿命更长。
2 离合器结构方案选取
2.1离合器车型的选定
本设计针对的车型是:中型货车
其基本参数为:
最大扭矩: 435.93N?m
最高转速: 3700r/min
整车质量:9290 kg
2.2 离合器设计的基本要求
为了保证离合器具有良好的工作性能，设计离合器应满足以下要求: 1) 在任
何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止传动系过载。
2) 接合时要完全、平顺、柔和，保证汽车起步时没有抖动和冲击。
3) 分离要迅速、彻底。
4) 从动部分转动惯量要小，以减轻换挡时变速器齿轮间的冲击，便于换挡和减小同步器
的磨损。
5) 应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用
寿命。
6) 应能避免和衰减传动系的扭转振动，并具有吸收振动、缓和冲击和降低噪声的能力。 7) 操纵轻便、准确，以减轻驾驶员的疲劳。
8) 作用在从动盘上的总压力和摩擦材料的摩擦因数在离合器工作过程中变化要尽可能
小，以保证有稳定的工作性能。
9) 具有足够的强度和良好的动平衡，以保证其工作可靠、使用寿命长。 10) 结构应简单、紧凑，质量小，制造工艺性好，拆装、维修、调整方便。
2.3 离合器结构设计
2.3.1 摩擦片的选择
单片离合器因为结构简单，尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底接合平顺，所以被广泛使用于轿车和中、小型货车，因此该设计选择单片离合器。
2.3.2 压紧弹簧布置形式的选择
离合器压紧装置可分为周置弹簧式、中央弹簧式、斜置弹簧式、膜片弹簧式等。其中膜片弹簧的主要特点是用一个膜片弹簧代替螺旋弹簧和分离杠杆。膜片弹簧与其他几类相比又有以下几个优点:
(1)由于膜片弹簧有理想的非线性特征,弹簧压力在摩擦片磨损范围内能保证大致不变，从而使离合器在使用中能保持其传递转矩的能力不变。当离合器分离时，弹簧压力不像圆柱弹簧那样升高，而是降低，从而降低踏板力;
(2)膜片弹簧兼起压紧弹簧和分离杠杆的作用，使结构简单紧凑，轴向尺寸小，零件数目少，质量小;
(3)高速旋转时，压紧力降低很少，性能较稳定;而圆柱弹簧压紧力明显下降;
(4)由于膜片弹簧大断面环形与压盘接触，故其压力分布均匀，摩擦片磨损均匀，可提高使用寿命;
(5)易于实现良好的通风散热，使用寿命长;
(6)平衡性好;
(7)有利于大批量生产，降低制造成本。
但膜片弹簧的制造工艺较复杂，对材料质量和尺寸精度要求高，其非线性特性在生产中不易控制，开口处容易产生裂纹，端部容易磨损。近年来，由于材料性能的提高，制造工艺和设计方法的逐步完善，膜片弹簧的制造已日趋成熟。因此，我选用膜片弹簧式离合器。
2.3.3 压盘的驱动方式
压盘的驱动方式主要有凸块—窗孔式、传力销式、键块式和弹性传动片式等多种。前三种的共同缺点是在连接件之间都有间隙，在传动中将产生冲击和噪声，而且在零件相对滑动中有摩擦和磨损，降低了离合器的传动效率。
弹性传动片式是近年来广泛采用的驱动方式，沿圆周切向布置的三组或四组薄弹簧钢
片带传动片两端分别与离合器盖和压盘以镏钉或螺栓联结，传动片的弹性允许其作轴向移动。
2.3.4 分离杠杆、分离轴承
分离杠杆的作用由膜片弹簧承担，其作用是通过分离轴承克服离合器弹簧的拉力并拉动压盘移动，从而使压盘与从动盘和从动盘与飞轮相互分离，截断动力的传递，分离杠杆要具有足够的强度和刚度，以承受反复作用在其上面的弯曲应力，分离轴承的作用是通过分离叉的作用使分离轴承沿变速器前端盖导向套作轴向移动，拉动旋转中的膜片弹簧中部分离前端，使离合器起到分离作用。分离本次设计选用的是油封轴承，它可以将润滑脂密封在轴承壳内，使用中不需要增加润滑，相比供油式轴承则需增加。
2.3.5 离合器的散热通风
试验表明，摩擦片的磨损是随压盘温度的升高而增大的，当压盘工作表面超过180~200?C时摩擦片磨损剧烈增加，正常使用条件的离合器盘，工作表面的瞬时温度一
,180般在?C以下。在特别频繁的使用下，压盘表面的瞬时温度有可能达到1000C。过高的温度能使压盘受压变形产生裂纹和碎裂。为使摩擦表面温度不致过高，除要求压盘有足够大的质量以保证足够的热容量外，还要求散热通风好。改善离合器散热通风结构的措施有:在压盘上设散热筋，或鼓风筋;在离合器中间压盘内铸通风槽;将离合器盖和压杆制成特殊的叶轮形状，用以鼓风;在离合器外壳内装导流罩。膜片弹簧式离合器本身构造能良好实现通风散热效果，故不需作另外设置。
3 离合器基本结构参数的确定
3.1摩擦片主要参数的选择
摩擦片外径是离合器的主要参数，它对离合器的轮廓尺寸、质量和使用寿命有决定性的影响。
T当离合器结构形式及摩擦片材料已选定，发动机最大转矩已知，适当选取后备系emax
数β和单位压力P0，可估算出摩擦片外径。
T摩擦片外径D(mm)也可以根据发动机最大转矩(N.m)按如下经验公式选用
emax
D,KT Demax
K式中，为直径系数，取值范围见表。 D
Temax由选车型得=435.93N?m，=16， KD
则将各参数值代入式后计算得 D=350mm
直径系数的取值范围 KD
直径系数 K车型 D乘用车 14.6
16.0,18.5(单片离合器) 最大总质量为1.8,14.0t的商用车
13.5,15.0(双片离合器) 最大总质量大于14.0t的商用车 22.5,24.0
根据离合器摩擦片的标准化，系列化原则，根据表
离合器摩擦片尺寸系列和参数(即GB1457—74) 外径D/mm 160 180 200 225 250 280 300 325 350 内径d/mm 110 125 140 150 155 165 175 190 195 厚度h/ 3.2 3.5 3.5 3.5 3.5 3.5 3.5 3.5 4 C=d/D 0.687 0.694 0.700 0.667 0.589 0.583 0.585 0.56 0.540
30.676 0.667 0.657 0.703 0.762 0.796 0.802 0.800 0.824 C1,
3cm单位面积F/ 106 132 160 221 302 402 466 546 678 可取:摩擦片相关标准尺寸:
外径D=350mm 内径d=195mm 厚度h=4mm
3CC内径与外径比值 =0.56 1,=0.824
3.2约束条件
摩擦片外径D(mm)的选取应使最大圆周速度v不超过65,70m /s，即 D
,-3v=nD1060~70m/s，, Demax60
将数据代入公式得:
Vd=67.71<=60`70m/s
满足要求，所以确定摩擦片相关标准尺寸:
外径D=350mm 内径d=195mm 厚度h=4mm
3C内径与外径比值 =0.56 1,=0.824 C
3.3离合器后备系数β的确定
后备系数β是离合器的重要参数，反映离合器传递发动机最大扭矩的可靠程度，选择β时，应从以下几个方面考虑:a. 摩擦片在使用中有一定磨损后，离合器还能确保传递发动机最大扭矩;b. 防止离合器本身滑磨程度过大;c. 要求能够防止传动系过载。通常轿车和轻型货车β=1.2,1.75。
本设计的是9吨中型货车离合器，参看有关统计质料“离合器后备系数的取值范围”，并根据最大总质量超过6吨的载货汽车=1.50—2.25，结合设计实际情况，故选择β=1.5。 ,
离合器后备系数的取值范围
车型后备系数β
乘用车及最大总质量小于6t的商用车 1.20,1.75
最大总质量为6,14t的商用车 1.50,2.25
挂车 1.80,4.00
3.4单位压力P的确定 0
摩擦面上的单位压力P的值和离合器本身的工作条件,摩擦片的直径大小,后备系数,0
摩擦片材料及质量等有关.
离合器使用频繁,工作条件比较恶劣(如城市用的公共汽车和矿用载重车),单位压力P0较小为好。当摩擦片的外径较大时也要适当降低摩擦片摩擦面上的单位压力P。因为在其它条件不变的情况下，由于摩擦片外径的增加，摩擦片外缘的线速
度大，滑磨时发热厉害，再加上因整个零件较大，零件的温度梯度也大，零件受热不均匀，为了避免这些不利因素，单位压力P应随摩擦片外径的增加而降低。 0 前面已经初步确定了摩擦片的基本尺寸;
外径D=350? 内径d=195? 厚度h=4?
3CC内径与外径比值 =0.56 1,=0.824
333DfZP1-C=12CT,,()由公式得 0max
P=0.18MPa 0
满足约束条件。
4 离合器压盘设计
4.1压盘的传力方式的选择
压盘是离合器的主动部分，在传递发动机转矩时，它和飞轮一起带动从动盘转动，所以它必须和飞轮连接在一起，但这种连接应允许压盘在离合器的分离过程中能自由的沿轴向移动。如前面所述采用的传力方式。由弹簧钢带制成的传动片一端铆在离合器盖上，另一端铆在压盘上，为了改善传动片的受力情况，它一般都是沿圆周布置。
4.2压盘的几何尺寸的确定
由于摩擦片的的尺寸在前面已经确定，故压盘的内外径也可因此而确定。
压盘外径D=350? 压盘内径d=195?
压盘的厚度确定主要依据以下两点:
(1)压盘应有足够的质量
在离合器的结合过程中，由于滑磨功的存在，每结合一次都要产生大量的热，而每次结合的时间又短(大约在3秒钟左右)，因此热量根本来不及全部传到空气中去，这样必然导致摩擦副的温升。在频繁使用和困难条件下工作的离合器，这种温
升更为严重。它不仅会引起摩擦片摩擦系数的下降，磨损加剧，严重时甚至会引起摩擦片和压盘的损坏。
由于用粉末冶金材料制成的摩擦片导热性比较差，在滑磨过程中产生的热主要由飞轮和压盘等零件吸收，为了使每次接合时的温升不致过高，故要求压盘有足够大的质量以吸收热量。
(2)压盘应具有较大的刚度
压盘应具有足够大的刚度，以保证在受热的情况下不致产生翘曲变形，而影响离合器的彻底分离和摩擦片的均匀压紧。
鉴于以上两个原因压盘一般都做得比较厚(载重汽车上一般不小于15?)，但一般不小于10?
在该设计中，初步确定该离合器的压盘的厚度为25?
4.3压盘传动片的材料选择
压盘形状一般比较复杂，而且还需要耐磨，传热性好和具有较高的摩擦系数，故通常用灰铁铸造而成，其金相组织呈珠光体结构，硬度为170,227HBS，其摩擦表面的光洁度不低与1.6。为了增加机械强度，还可以另外添加少量合金元素。在本设计中用材料为HT200，工作表面光洁度取为1.6。
5 离合器膜片弹簧设计
5.1 膜片弹簧的结构特点
由前面可以知道，本设计中的压紧弹簧是膜片弹簧。而膜片弹簧离合器分推式和拉式，在本设计中采用拉式结构。
膜片弹簧在结构形状上分为两部分。在膜片弹簧的大端处为一完整的截锥体，它的形状像一个无底的碟子和一般机械上用的碟形弹簧完全一样，故称作碟簧部分。膜片弹簧起弹性作用的正是其碟簧部分。碟形弹簧的弹性作用是这样:沿其轴线方向加载，碟簧受压变平，卸载后又恢复原形所。可以说膜片弹簧是碟形弹簧的
一种特殊结构形式。所不同的是，在膜片弹簧上还包括有径向开槽部分。膜片弹簧上的径向开槽部分像一圈瓣片，它的作用是，当离合器分离时作为分离杠杆。故它又称分离爪。分离爪与碟簧部分交接处为圆形孔。这样做，一方面可以减少分离爪根部应力集中，一方面又可用来安置销钉固定膜片弹簧，分离爪根部的过渡圆角R,4.5。
5.2 膜片弹簧的变形特性和加载方式
由于膜片弹簧采用拉式结构，故其正装。离合器在分离和接合时，膜片弹簧的加载情况不一样，相应的有两种加载方式和变形情况:
(1)接合时:离合器接合时，膜片弹簧起压紧弹簧之用，在压盘——离合器盖总成未与飞轮装合以前，膜片弹簧近似处于自由状态，膜片弹簧对压盘无压紧作用。当压盘——离合器盖总成与飞轮装合时，离合器盖前端面向飞轮前端面靠拢。因此，离合器盖通过支承环4对膜片弹簧施加载荷P，膜片弹簧几乎变平。同时在压盘处也作用有载荷P。11我们把P称作压紧力。支承环4和膜片弹簧压盘接触处之间的高度变化称作大端变形，,11膜片弹簧分离轴承相对于压盘高度的变化称之为小端变形。 ,2
(2)分离时:当分离轴承以P力作用在膜片弹簧的小端时，支承环4逐渐不起作用，2
而支承环5开始起作用。当P力达到一定值时，膜片弹簧被压翻。分离时在膜片弹簧的大2
,,,,端处及小端处将进一步产生附加变形和。此时膜片弹簧大端处的变
形,=+。 1f2f1f1b1
5.3 膜片弹簧的弹性变形特性
前面说过膜片弹簧起弹性作用的部分是其碟簧部分，碟簧部分的弹性变形特性和螺旋弹簧是不一样的，它是一种非线性的弹簧，其特性和碟簧部分的原始内截锥高H及弹簧片
/h有关。不同的H/h值可以得到不同的特性变形特性。一般可以分成下列四厚h的比值H
中情况:
H(1), 2h
,如下图5.1中H/h=0.5的曲线,其曲线形状表现为:载荷P的增加,变形总是不断增加.这种弹簧的刚度很大,可以承受很大的载荷,适合与作为缓冲装置中的行程限制器。
H? = 2h
如图5.1中H/h=1.5?的曲线,弹性特性曲线在中间有一段很平直,变形的增加,载2
荷P几乎不变.这种弹簧叫做零刚度弹簧.
H?,,2 22h
H如图5.1中=2.75者,弹簧的特性曲线中有一段负刚度区域,即当变形增加时,载荷h
反而减少具有这种特性的膜片弹簧很适合用于作为离合器的压紧弹簧,因为可利用其负刚度区,达到分离离合器时载荷下降,操纵省力的目的,当然负刚度过大也不适宜,以免弹簧工作位置略微变动造成弹簧压紧力过大.
H?, 2h
如下图,这种弹簧的的特性曲线中具有更大的负刚度不稳定工作区,而且有载荷为负值的区域.这种弹簧适合于汽车液力传动中的锁止机构。
图
图5.1 三种不同H/h值时的无因次特曲线
图5.2 各种不同H/h值时的无因次弹性变形特性
5.4 膜片弹簧的参数尺寸确定
在设计膜片弹簧时，一般初步选定其全部尺寸然后进行一系列的验算，最后优选最合适的尺寸。其结构示意图见图5.3
图5.3 膜片弹簧示意简图
5.4.1 H/h比值的选取
设计膜片弹簧时，要利用其非线性的弹性变形规律，因此要正确选择其特性曲线的形状，以获得最佳性能。一般汽车汽车膜片弹簧的H/h值的范围在1.6,2.2之间。
5.0H我设计的膜片弹簧取:==2 h2.5
所以，H=5.0mm;h=2.5mm
5.4.2 R及R/r确定
比值R/r对弹簧的载荷及应力特性都有影响，从材料利用率的角度，比值在1.8,2.0时，碟形弹簧储存弹性的能力为最大，就是说弹簧的质量利用率和好。因此设计用来缓和冲击，吸收振动等需要储存大量弹性能时的碟簧时选用。
对于汽车离合器的膜片弹簧，设计上并不需要储存大量的弹性能，而是根据结构布置与分离的需要来决定，一般R/r取值为1.2,1.3.
对于R,膜片弹簧大端外径R应满足结构上的要求和摩擦片的外径相适应，大于摩擦片内径，近于摩擦片外径。此外，当H，h及R/r等不变时，增加R有利于膜片弹簧应力的下降。
