贴片电阻简述:
片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿，高温，温度系数小。 (注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类
贴片电阻分为以下几大类：
类型参考国际的分类
常规系列厚膜贴片电阻
General purpose General purpose, 0201 - 0805
General purpose, 1206 - 2512
高精度高稳定性贴片电阻
High precision - high stability High precision - high stability, 0201 -0603
High precision - high stability, 0805 - 1210
High precision - high stability, 2010 - 2512
常规系列薄膜贴片电阻
General purpose thin film General purpose thin film, 0201-2512
低阻值贴片电阻
Low ohmic Low ohmic, 0402 - 1206
Low ohmic, 2010 - 2512
贴片电阻阵列
Arrays Arrays, convex and concave
贴片电流传感器
SMD current sensors Current Sensors - Low TCR
贴片网络电阻器
Network Network, T-type and L-type

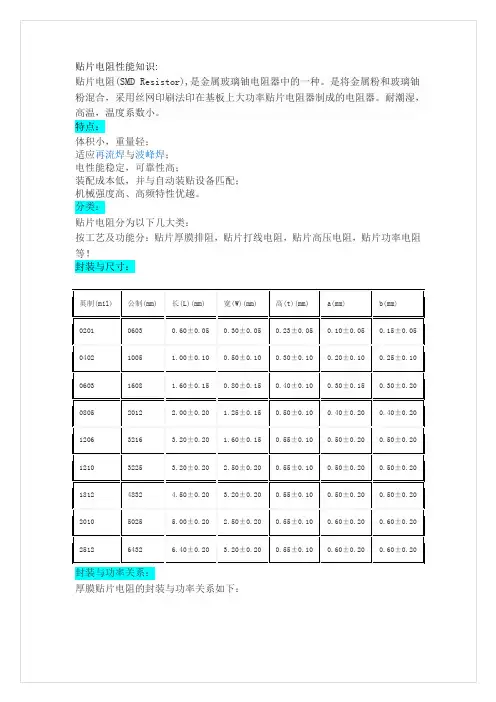

贴片电阻封装与尺寸
贴片电阻的封装与尺寸如下表：
英制(mil)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm) b(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
贴片电阻封装与功率的关系
贴片电阻的封装与功率关系如下表：
封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200
注：电压=√功率x电阻值(P=V2/R)或最大工作电压两者中的较小值
贴片电阻的特性
·体积小，重量轻；
·适应再流焊与波峰焊；
·电性能稳定，可靠性高；
·装配成本低，并与自动装贴设备匹配；
·机械强度高、高频特性优越。
贴片电阻的命名方法
国内贴片电阻的命名方法：
1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有
多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分
±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ
贴片电阻选购
表面组装技术(SMT)的应用已十分普遍，采用SMT组装的电子
产品的比例已超过90％。我国从八十年代起开始使用SMT。随着小型SMT生产设备的开发，SMT的应用范围在进一步扩大，航空、航天仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。
近年来，除了电子产品开发人员用贴片式器件开发新产品外，维修人员也开始大量地维修SMT组装的电子产品。本文将介绍应用量最大的贴片电阻、电容及电感的主要参数及规格，以求对开发人员、
维修人员选购这些贴片式元件有所帮助。
目前贴片电阻的型号并不统一，由各生产厂家自行设定，并且型
号特别长(由十几个英文字母及数字组成)。在选购时如能正确地提出贴片电阻各种参数及规格，那就能很方便地选购(或订购)到所需的电阻了。
贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。
1．尺寸系列贴片电阻系列一般有7种尺寸，用两种尺寸代码来
表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。另一种是米制代码，也由4位数字表示，其单位为毫米。不同尺寸的电阻，其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。
2．阻值系列标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多)，其中最常用的是E-24(电
阻值的允差为±5％)，如表2所示。
贴片电阻表面上用三位数字来表示阻值，其中第一位、第二位为
有效数，第三位数字表示后接零的数目。有小数点时用“R”来表示并占一位有效位数。标称阻值代号表示方法如表3所示。
3．允差贴片电阻(碳膜电阻)的允差有4级，即F级，±l％；G级，±2％；J级，±5％；K级，±10％。
4．温度系数贴片电阻的温度系数有2级，即w级，±200ppm ／℃；X级，±lOOppm／℃。只有允差为F级的电阻才采用x级，其它级允差的电阻一般为w级。
5．包装主要有散装及带状卷装两种。
贴片电阻的工作温度范围为-55--+125℃，最大工作电压与尺寸有关：0402及0603为50V，0805为150V，其它尺寸为200V。
目前应用最广的贴片电阻的尺寸代码是0805及1206．并且逐步有趋势向0603发展。最常用的允差为J级。
例如，某电子产品中，有一尺寸为3．1×1．55mm，表面印有103字样的电阻损坏。从表l中可查到，该电阻尺寸代码为1206，阻值为10k，功率为1／8w。若允差为±5％，则选购或订货时只要提出1206型lOk、J级、散装100个即可(一般最小购买单位为100个)。由于J级允差的温度系数为w级(±200ppm／℃)，所以温度系数要求可不提出。
贴片电阻阻值识别
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，
±5％精度的常规是用三位数来表示例
例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是W,这样就是5100欧，1000W＝1KW,1000000W=1MW 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530W，也就等于4.53KW
贴片电阻的应用
超精密贴片电阻ar系列,温度系数只有±；5ppm~±；50ppm,超精密性±；0.01%~1%,tan 和 ni/cr 真空镀厚膜,常应用于医疗设备,精密量测仪器,电子通讯等.
高精密贴片电阻器抗蚀薄膜pr系列,具有特殊抗酸抗湿的镍铬皮膜,非常小的公差精度±；0.1%,最低温度系数为±；25ppm/°；c.常应用于自动化设备,医疗设备,通讯设备,自动控制设备及高科技多媒体电子设备等.
贴片电阻表示方法
1)2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为
187×104=1.87MΩ
代码表示数字代码表示数字代码表示数字代码表示数字
01 100 26 182 51 332 76 604
02 102 27 187 52 340 77 619
03 105 28 191 53 348 78 634
04 107 29 196 54 357 79 649
05 110 30 200 55 365 80 665
06 113 31 205 56 374 81 681
07 115 32 210 57 383 82 698
08 118 33 215 58 392 83 715
09 121 34 221 59 402 84 732
10 124 35 226 60 412 85 750
11 127 36 232 61 422 86 768
12 130 37 237 62 432 87 787
13 133 38 243 63 442 88 806
14 137 39 249 64 453 89 825
15 140 40 255 65 464 90 845
16 143 41 261 66 475 91 866
17 147 42 267 67 487 92 887
18 150 43 274 68 499 93 909
19 154 44 280 69 511 94 921
20 158 45 287 70 523 95 935
21 162 46 294 71 536 96 956
22 165 47 301 72 549 97 973
23 169 48 309 73 562 98 985
24 174 49 316 74 576 99 998
25 178 50 324 75 590
表二
代码含义代码含义代码含义代码含义
A 100 D 103 G 106 Y 10-2
B 101 E 104 H 107 Z 10-3
C 102 F 105 X 10-1
(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用 R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω; 221表示220Ω; 683表示 68000Ω即68kΩ; 105表示1MΩ; 6R2表示602Ω.
(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ; 0R56表示0.56Ω.
续（解）：
300是30欧（这是国际标法）
30R是30欧（这是英国标法）
常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。不过对于电阻阻值之标示却逐渐趋于一致，因为那个「点」常会出问题。所以本文所谈的标示，并非是色码认识，而是零件数值表上的标示。
例如3.32K，若是印刷不清，就会让人误认成33.2k或332K。若标示成33K2，就不会有上述的困扰。还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号，51Ω会标示成51ohm或51R，100mF会标示成100mF。
英国有不成文宪法，电子界有不成文的规定，电阻阻值标示方式如下：
0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。)
2.2Ω=2R2
22Ω=22R 22.1Ω=22R1
220Ω=220R (只要是出现R或R在最后面，即表示阻值小于1K。) 2200Ω=2.2K=2K2
22000Ω=22K
22100Ω=22.1K=22K1
221800Ω=221.8K=221K8
2210000Ω=2.21MΩ=2M21
陶片、积层电容很常见，其容量若非直接标示也常有人看不懂，明明是买1500pF陶片小电容，怎么老板给他的是152？别怀疑，152不是152pF，表示15后面有2个0；有时12pF会标示成120，表示12后面没有0。小电容标示是这样：
220pF=n22=221 (表示在22后面有一个0)
2200pF=2n2=222 (表示在22后面有两个0)
0.0047mF=4n7=4700pF=472
6.8pF=6p8 12.5pF=12p5 (1nF=1000pF)
同理，RN-55/60/65系列军规电阻的四位数字也是如此标示：
2210Ω=2K21=2211 (表示在221后面还有一个0)
22100Ω=22K1=2212 (表示在221后面还有两个0)
221000Ω=221K=2213 (表示在221后面还有三个0)
所以649K=6493，64K9=6492，6K49=6491，649Ω=649R或6490。
军规电组的阻值以四位数字表示，但拿起军规电阻，你会发现在四位数字之后还有一个英文字，例如2151F。英文字代表误差，
G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。在音响器材中，阻值误差1% 已够用，电容器的误差、晶体管配对的误差，往往超过10%！正确的观念是：阻值愈低，误差也应该愈低；晶体后级扩大机的射极电阻，因阻值低于1Ω，故误差愈低愈佳。
若是四位数字再加两个英文字，那代表何意？例如2151FC，阻值是2K15，误差是1%，那C代表什么？代表温度系数；
C=50ppm、D=25ppm、Y=15ppm、T=10ppm、V=5ppm。
国产电阻以色码标示为主，碳膜电阻四色环，金属皮膜电阻五色环，有些还有六色环。±1%误差的金属皮膜电阻，最后一条色环就代表误差-棕色±1%、红色±2%、金色±5%、银色±10%、绿色±0.5%、蓝色±0.25%、紫色±0.1%。
目前习用的小电容，误差多在±10%以内，电阻则以±1%为主。英
国Holco电阻不是色码电阻，电阻体黑色，除了以数字直接标示阻
值外，也标上0.5%之误差。事实上，台湾有很多厂商也能生产误差0.5%、0.25%或0.1%的电阻，但电阻瓷棒要另外进口，因此每种阻值最低要求是20,000只，若是想规格齐全，一次order上百种数值，价格就不低，可以买奔驰车，而且这辈子还用不完。
色码电阻通常会提供阻值及误差两种规格，但温度系数则不标示，Holco电阻的温度系数由50ppm改成100ppm，是原厂公布，若原厂
不说，消费者就不会知道。有一种金属氧化膜MOF电阻，就是我们常用的射极电阻那种，外观呈灰黑色。金属氧化膜电阻的温度系数很高，标准品是300ppm，但这是制造商公开在说明书上，一般消费者根本不知道。若是有人心存欺骗，说我定制的金属氧化膜电阻品质极佳，温度系数不到50ppm，那不知情的消费者只能傻傻的上当。
(注：温度系数与电压系数不同，电压系数比较低。)
1inch=25.4mm
贴片电阻
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W 0.2X0.1 inch
0402 1/16W 0.4X0.2 inch
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
无极性电容以0805、0603两类封装最为常见；
0805具体尺寸：2.0×1.25×0.5
1206具体尺寸：3.0×1.50×0.5
贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D 四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V 尺寸：L:6.0 w3.2
D 7343 35V
贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032）， D型（7343），E型（7845）。
贴片电容正负极区分
一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；
另外还有一种银色的表贴电容，想来应该是铝电解。上面为圆形下面为方形，在光驱电路板上很常见。这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5
电容：可分为无极性和有极性两类:
无极性电容下述两类封装最为常见，即0805、0603；
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032）， D型（7343），E型（7845）。有斜角的是表示正极,(小三角的表示正极?不知道!)
拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：
A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5
1206具体尺寸：3.0 X 1.5 0X 0.5
------------------------------------------------------
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
注：
A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5
1206具体尺寸：3.0 X 1.5 0X 0.5
贴片电阻阻值标注方法 ( Thu, 16 Jul 2009 16:34:56 +0800 )
Description:
在计算机板卡等电路板上使用最多的元件就是贴片电阻和电容了。贴片电阻和电容虽然都是矩形,但从外形上很容易区别:贴片电容颜色一般为深褐色, 相对较厚, 表面无任何标记, 因此容值的大小只有通过专用仪器测量出来; 贴片电阻四周侧面为白色, 两侧为焊端, 上表面为深色并印有几位数字, 这些数字就表示电阻阻值大小。
贴片电阻表面数字一般为3 位或者4 位, 4 位数字表示的是精密电阻。当采用3位数字时,我们用ABC表示,其大小为AB×10^c,例如103, 其阻值大小为10×10^3=10kΩ; 当采用4 位数字时, 我们用ABCD 表示, 其大小为ABC×10D, 例如5110, 其阻值大小为511×1=511Ω。但
有一个特殊情况, 例如5R6, 中间的R 表示小数点, 即5.6Ω。钽电容与铝电解电容的表面一般也印有3 位数字, 与贴片电阻的3 位数字表示方法一样, 例如475, 其容值大小为47×10^5=4700000pF, 即4.7μF。
1．E-24标注方法：
E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）
（1）常用电阻标注：
XXY XX代表底数，Y代表指数
例如：
470 = 47Ω
103 = 10kΩ
224 = 220kΩ
（2）小于10欧姆的电阻的标注：
用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点
例如：
1R0 = 1.0Ω
R20 = 0.20Ω
5R1 = 5.1Ω
R007 = 7.0mΩ
4m7 = 4.7mΩ
2．E-96标注方法：
E-96标注法有三位有效数字，精度在±1%（-F）
（1）常用电阻标注：
XXXY XXX代表底数，Y代表指数
例如
4700 = 470Ω
1003 = 100kΩ
2203 = 220kΩ
（2）小于10欧姆的电阻的标注：
用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点
例如
1R00 = 1.00Ω
R200 = 0.200Ω
5R10 = 5.10Ω
R007 = 7.00mΩ
4m70 = 4.70mΩ
（3） E-96 Multiplier Code标注法：
XXY
XX代表底数的代码，具体数值可从Multiplier Code表中查找
Y代表指数的代码，具体数值也要从Multiplier Code表中查找
例如：
18A = 150Ω
02C = 10.2kΩ
