发动机作为汽车的动力源泉，就像人的心脏一样。不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。 ●汽车动力的来源 汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。 ●气缸数不能过多
一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。 ●V型发动机结构 其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不
好的是必须要使用两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。 ●W型发动机结构 将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。 ●水平对置发动机结构
整车技术部设计指南16 第2章转向系统布置 2.1 简述 汽车转向系是用来保持或者改变汽车行使方向的机构，在汽车转向行使时，还要保 证各转向轮之间有协调的转角关系。驾驶员通过操纵转向系统，使汽车保持在直线或转 弯运动状态，或者使上述两种运动状态相互转换。 2.2 汽车转向系统的基本形式和特征 2.2.1 转向系的基本形式 可根据转向轮、转向器、转向杆系布置以及动力转向能源进行分类。 表 2.1 2.2.2 电动转向系统 电动转向系统直接利用电动机完成转向助力功能，它由转矩传感器、车速传感器、 控制器、电动机、电磁离合器和减速机构等组成。
整车技术部设计指南17 根据电动机布置的位置分为转向轴助力式、齿轮助力式、单独助力式及齿条助力式 四种形式。 a)转向轴助力式 该电动转向系统的电动机固定在转向轴一侧，由离合器与转向轴相连接，直接驱动 转向轴助力转向。如下图中所示。 b)齿轮助力式 该电动转向系统的电动机和离合器与小齿轮相连，直接驱动齿轮助力转向。
整车技术部设计指南18 c)单独助力式 该电动转向系统的电动机和离合器固定在齿轮齿条转向器的小齿轮相对另一侧，单 独驱动齿条助力实现转向动作。 d)齿条助力式 该电动转向系统的电动机和与齿条为一体，电动机转动带动循环球螺母转动，使齿 条螺杆产生轴向位移，直接起助力转向作用。
整车技术部设计指南19 2.2.3 液压式助力转向系统的结构组成 液压式助力转向系统由：转向机、转向管柱、动力转向储液罐、转向泵、以及转向 管路等几部分组成。 储液罐转向泵 转向管柱 转向机 转向管路 图 2.1 2.3、布置设计应满足的基本要求 1）应满足整车最小转弯半径要求。 2）传动效率高，力矩波动小。 3）在发生碰撞的过程中能尽量保护乘员安全。 2.4、布置设计过程 2.4.1 转向梯形的确定 一般而言，在平台沿用的基础上，转向机构转向直拉杆内点B、C的位置，直拉杆 外点A、D的位置，优先考虑的是沿用原有平台车型的相关数据。如下图 2.2中所示。
汽车传动系统详细讲解 以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造，然而汽车要行驶在道路上必须先使车轮转动，要如何将发动机的动力传送到车轮并使车轮转动？负责传递动力让汽车发挥行驶功能的装置就是传动系统，汽车没有了它就会成为一台发电机或坐人的空壳，并且还是一台烧钱的机器了。 在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的，和联结各个机构的传动轴，有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。 一、动力连接装置 1. 离合器：这组机构被装置在发动机与手动之间，负责将发动机的动力传送到手动。 汽油发动机车辆在运行时，发动机需要持续运转。但是为了满足汽车行驶上的需求，车辆必须有停止、换档等功能，因此必须在发动机的外连动之处，加入一组机构，以视需求中断动力的传递，以在发动机持续运转的情形之下，达成让车辆静止或是进行换档的需求。这组机构，便是动力连接装置。一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。
离合器这组机构被装置在发动机与手动之间，负责将发动机的动力传送到手动。如图所示，飞轮机构与发动机的输出轴固定在一起。在飞轮的外壳之中，以一圆盘状的弹簧连接压板，其间有一摩擦盘与输入轴连接。 当离合器踏板释放时，飞轮内的压板利用弹簧的力量，紧紧压住摩擦板，使两者之间处于没有滑动的连动现象，达成连接的目的，而发动机的动力便可以通过这一机构，传递至，完成动力传递的工作。 而当踩下踏板时，机构将向弹簧加压，使得弹簧的外围翘起，压皮便与摩擦板脱离。此时摩擦板与飞轮之间已无法连动，即便发动机持续运转，动力并不会传递至及车轮，此时，驾驶者便可以进行换档以及停车等动作，而不会使得发动机熄火。 2. 扭力转换器：这组机构被装置在发动机与自动之间，能够将发动机的动力平顺的传送到自动。在扭力转换器中含有一组离合器，以增加传动效率。 当汽车工业继续发展，一般消费者开始对于控制油门、剎车以及离合器等三个踏板的复杂操作模式感到厌烦。机械工程师开始思考如何以利用机构来简化操作过程。扭力转换器便是在这样的情形之下被导入汽车产品的，成就了全新的使用感受。 扭力转换器导入，改变了人们驾驶汽车的习惯！扭力转换器取代了传统的机械式离合器，被安装在发动机与自动之间，能够将发动机的动力平顺的传送到自动。 从图中可以清楚地看到，扭力转换器的离作方式与离合器之间截然不同。在扭力转换器之中，左侧为发动机动力输出轴，直接与泵轮外壳连接。而在扭力转换器的左侧，则有一组涡轮，透过轴与位于右侧的变速系统连接。导轮与涡轮之间没有任何直接的连接机构，两者均密封在扭力转换器的外壳之中，而扭力转换器之内则是充满了黏性液体。 当发动机低速运转时，整个扭力转换器会同样低速运转，泵轮上的叶片会带动扭力转换器内的黏性液体，使其进行循环流动。但是由于转速太低，液体对于
汽车构造（发动机，底盘，车身，电气设备） 1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。 2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。 3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。 4. 电气设备：电气设备由电源和用电设备两大部分组成。电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。 性能参数 1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。 2. 最大总质量(kg)：汽车满载时的总质量。 3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。 4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。与道路通过性有关。 5. 车长(mm)：汽车长度方向两极端点间的距离。 6. 车宽(mm)：汽车宽度方向两极端点间的距离。 7. 车高(mm)：汽车最高点至地面间的距离。 8. 轴距(mm)：汽车前轴中心至后轴中心的距离。 9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。 10. 前悬(mm)：汽车最前端至前轴中心的距离。 11. 后悬(mm)：汽车最后端至后轴中心的距离。 12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。 13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。 14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。 15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。转向盘转到极限位置时的转弯半径为最小转弯半径。 16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。 17. 最大爬坡度(%)：汽车满载时的最大爬坡能力。 18. 平均燃料消耗量(L/100km)：汽车在道路上行驶时每百公里平均燃料消耗量。 19. 车轮数和驱动轮数(n×m)：车轮数以轮毂数为计量依据，n代表汽车的车轮总数，m 代表驱动轮数。
客车动力转向系统的设计布置及常见 问题分析

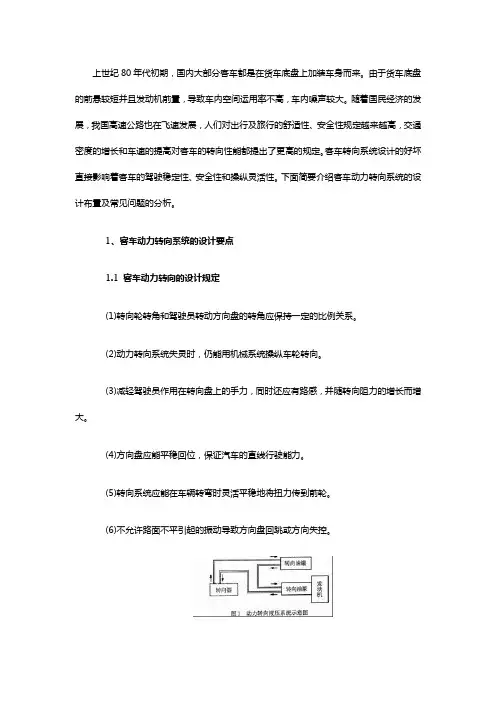

上世纪80年代初期, 国内大部分客车都是在货车底盘上加装车身而来。由于货车底盘的前悬较短而且发动机前置, 造成车内空间利用率不高, 车内噪声较大。随着国民经济的发展, 中国高速公路也在飞速发展, 人们对出行及旅行的舒适性、安全性要求越来越高, 交通密度的增加和车速的提高对客车的转向性能都提出了更高的要求。客车转向系统设计的好坏直接影响着客车的驾驶稳定性、安全性和操纵灵活性。下面简要介绍客车动力转向系统的设计布置及常见问题的分析。 1、客车动力转向系统的设计要点 1.1 客车动力转向的设计要求 (1)转向轮转角和驾驶员转动方向盘的转角应保持一定的比例关系。 (2)动力转向系统失灵时, 仍能用机械系统操纵车轮转向。 (3)减轻驾驶员作用在转向盘上的手力, 同时还应有路感, 并随转向阻力的增加而增大。 (4)方向盘应能平稳回位, 保证汽车的直线行驶能力。 (5)转向系统应能在车辆转弯时灵活平稳地将扭力传到前轮。 (6)不允许路面不平引起的振动造成方向盘回跳或方向失控。
1.2 动力转向器的选择 动力转向系统由于具有转向操纵灵活、轻便, 能吸收路面对前轮产生的冲击, 设计时转向器结构形式的选择也灵活多样等优点, 因此, 已在各国的汽车制造中普遍采用。中国大客车一般采用的是整体式－液压动力转向器, 其工作原理如图1所示。液压式动力转向以液体的压力作动力来完成转向加力。其特点是油液工作压力可达6-10MPa, 甚至更高, 因此结构紧凑, 动力缸尺寸小、重量轻; 因油液具有不可压缩性, 故灵敏度高; 油液的阻尼作用能够用来吸收路面冲击; 动力装置无需润滑。其缺点是结构复杂, 对加工精度和密封要求高等。动力转向器型号的选择须根据前桥负荷、整车的布置等因素来综合考虑。转向器选择的合适与否对整个转向系统起着至关重要的作用。 1.3 转向器及中间过渡臂的布置 转向器及中间过度臂的合理布置对于整车的行驶稳定性有非常重要的作用。每一种转向器对其安装都有要求, 在满足转向器安装要求的情况下, 应根据整车的前转向桥和前悬挂的特点, 保证转向拉杆和前悬挂的运动干涉在允许的范围内。这需要作运动校核图, 以确保不影响整车行驶稳定性的运动干涉。另外, 需根据前轮允许
xx职业教育中心 《汽车底盘构造与维修》教案 绪论 1、教学目的：通过本章的讲述可以初步了解汽车底盘的知识，对于他的组成及在汽车上的地位与作用有一个了解，并知道汽车底盘的发展变化过程及发展趋势。 2、教学重点：汽车底盘的四大系统及作用。 3、教学难点：底盘的发展史及发展趋势。 4、教学方法：讲授法。 5、教学手段:面授PPT 电影 6、教学过程及步骤：（2课时） 一、汽车底盘在汽车中的地位及作用： 1. 底盘是汽车的基础——骨骼 2. 作用：传递动力、支承和安装其他各部件总成。 二、组成： 1. 四大系统：传动系行驶系转向系制动系 2. 各系统的作用： 三、底盘质量优劣对汽车性能的影响。 四、汽车底盘的发展历史以及发展趋势。 五、总结本节内容，对这个学期《底盘》课程的学习提出希望。 六、布置预习作业。
第1章汽车传动系 第一节概述 1、教学目的：了解汽车行驶系的基本原理。 2、教学难点：牵引力、行驶阻力、附着力三者的关系；驱动形式及传动系布置形式。 3、教学重点：汽车传动系的作用、组成及分类。 4、教学方法：讲授法。 5、教学手段: PPT 电影图片 6、教学过程及步骤：（2课时） 一、汽车行驶的基本原理 1.汽车牵引力的产生 2.汽车行驶的阻力 3.汽车行驶的基本条件 二、传动系的作用 将发动机经飞轮输出的动力传递给驱动车轮，并改变扭矩的大小，以适应行驶条件的需要，保证汽车正常行驶。此外，还具有改变车速、倒向行驶、切断动力、差速等功用。 三、传动系的形式 1.按结构和传动介质分 机械式液力机械式 静液式电力式 2.按传动比变化分 有级传动系无级传动系 3.按传动比的变换方式分 强制操纵式自动操纵式 半自动操纵式 四、传动系的布置形式 1.发动机前置、后桥驱动的传动系（FR） 2.发动机后置、后桥驱动的传动系(RR) 3.发动机前置、前桥驱动的传动系(FF) 4. 发动机中置、后桥驱动的传动系（MR） 5.全轮的传动系(nWD)
标题 转向系统设计与优化 摘要 汽车在行驶过程中，需要按照驾驶员的意志经常改变行驶方向，即所谓汽车转向。用来改变或保持汽车行驶方向的机构称为汽车转向系统。汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。汽车转向系统对汽车的行驶安全是至关重要的。因此需要对转向系统进行优化，从而使汽车操作起来更加方便、安全。本次设计是EPS电动转向系统，即电动助力转向系统。该系统是由一个机械系统和一个电控的电动马达结合在一起而形成的一个动力转向系统。EPS系统主要是由扭矩传感器、电动机、电磁离合器、减速机构和电子控制单元等组成。驾驶员在操纵方向盘进行转向时，转矩传感器检测到转向盘的转向以及转矩的大小，将电压信号输送到电子控制单元，电子控制单元根据转矩传感器检测到的转距电压信号、转动方向和车速信号等，向电动机控制器发出指令，使电动机输出相应大小和方向的转向助力转矩，从而产生辅助动力。汽车不转向时，电子控制单元不向电动机控制器发出指令，电动机不工作。该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。另外，还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。因此，电动助力转向系统是汽车转向系统的发展方向。 关键词：机械系统，扭矩传感器，电动机，电磁离合器，减速机构，电子控制单元。 概述 汽车在行使过程中，需要经常改变行驶方向，即所谓的转向。这就需要有一套能够按照司机意志来改变或恢复汽车行驶方向的专设机构，它将司机转动方向盘的动作转变为车轮的偏转动作，这就是所谓的转向系统。转向系统是用来改变汽车的行使方向和保持汽车直线行使的机构，既要保持车辆沿直线
汽车传动系统详细讲解以前我们介绍过汽车车身尺寸的意义和汽车心脏发动机的基本构造，然而汽车要行驶在道路上必须先使车轮转动，要如何将发动机的动力传送到车轮并使车轮转动？负责传递动力让汽车发挥行驶功能的装置就是传动系统，汽车没有了它就会成为一台发电机或坐人的空壳，并且还是一台烧钱的机器了。 在基本的传动系统中包含了负责动力连接的装置、改变力量大小的变速机构、克服车轮之间转速不同的差速器，和联结各个机构的传动轴，有了这四个主要的装置之后就能够把发动机的动力传送到轮子上了。 一、动力连接装置 1. 离合器：这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。 汽油发动机车辆在运行时，发动机需要持续运转。但是为了满足汽车行驶上的需求，车辆必须有停止、换档等功能，因此必须在发动机的外连动之处，加入一组机构，以视需求中断动力的传递，以在发动机持续运转的情形之下，达成让车辆静止或是进行换档的需求。这组机构，便是动力连接装置。一般在车辆上可以看到的动力连接装置有离合器与扭力转换器等两种。
离合器这组机构被装置在发动机与手动变速箱之间，负责将发动机的动力传送到手动变速箱。如图所示，飞轮机构与发动机的输出轴固定在一起。在飞轮的外壳之中，以一圆盘状的弹簧连接压板，其间有一摩擦盘与变速箱输入轴连接。 当离合器踏板释放时，飞轮内的压板利用弹簧的力量，紧紧压住摩擦板，使两者之间处于没有滑动的连动现象，达成连接的目的，而发动机的动力便可以通过这一机构，传递至变速箱，完成动力传递的工作。 而当踩下踏板时，机构将向弹簧加压，使得弹簧的外围翘起，压皮便与摩擦板脱离。此时摩擦板与飞轮之间已无法连动，即便发动机持续运转，动力并不会传递至变速箱及车轮，此时，驾驶者便可以进行换档以及停车等动作，而不会使得发动机熄火。 2. 扭力转换器：这组机构被装置在发动机与自动变速箱之间，能够将发动机的动力平顺的传送到自动变速箱。在扭力转换器中含有一组离合器，以增加传动效率。 当汽车工业继续发展，一般消费者开始对于控制油门、剎车以及离合器等三个踏板的复杂操作模式感到厌烦。机械工程师开始思考如何以利用机构来简化操作过程。扭力转换器便是在这样的情形之下被导入汽车产品的，成就了全新的使用感受。
中重型载货汽车总布置设计规范 汽车的总体设计及汽车的使用性能、艺术造型及制造成本有着密切的关系，在很大程度上决定着汽车销售的成败，直接影响到汽车的结构、性能及其使用、维修、寿命和使用经济性，所以总体设计在汽车的设计中显得十分重要。 1、汽车总体设计的任务： （1）从技术先进性、生产合理性和目标产品的用途、销售对象、控制成本及生产纲领等出发，正确选择整车性能指标、质量及尺寸参数，提出整车设计方案，为部件设计、选型提供依据。 （2）对各部件进行合理布置和运动校核，使汽车能满足主要性能的要求，使相对运动的部件不会产生相互干涉。 （3）对汽车性能进行精确计算和控制，保证汽车主要性能指标的实现。 （4）协调各总成及整车的关系以及各总成之间的关系。 （5）拟订整车技术文件。如：整车装调技术条件、产品标准 （6）进行各种有关整车的技术综合工作。如：总布置评审材料的准备；设计计算书（设计计算说明书）；项目描述书；试验任务书；零部件技术认证计划。 2、对整车设计师的要求： 作为一名整车设计师，需要具备以下几个条件： （1）对汽车的有关标准、法规的了解和掌握； （2）对汽车设计、试验知识的掌握和运用； （3）对汽车使用、保养和修理知识的基本了解； （4）对汽车生产工艺的基本了解； （5）对国内外同类产品的技术状态及技术水平主要零部件资源的了解； （6）有强烈的经济观念和市场意识，对市场的需求有必要的了解； （7）要有科学的工作态度和严格细致的工作作风； （8）要有协调各种关系的能力和耐心。 3、汽车设计的一般主要原则： 汽车的设计原则是解决设计中出现的各种矛盾的指导思想和统一的准则。其中包括产品设计方针、主要技术—经济要求（对技术先进性、工艺性、继承性、生产成本和零部件互用化的要求），需要考虑哪些变型车；同时要规定在各自使用性能发生矛盾时应优先保证的性能等，对于不同类型的汽车，其设计原则是不相同的，但有一些普遍适用的主要原则，表现在： （1）用户第一原则： 汽车是工业品，也可看作艺术品。对一台车的评价指标是多方在面的，且极具社会性和时代性，作为用户，一般会从以下方面作出选择： a）造型是否有时代感，能否体现使用者的社会地位或阶层； b）驾乘是否舒适，操纵是否方便； c）工作是否可靠，维修是否便利，备件供应是否充足； d）各项技术性能等（如整车动力性、经济性、制动性能、机动性、货厢结构及尺寸、舒适性、排放可靠性等）是否满足使用需求。 e）售价（或性能价格比）是否合理； f）使用、维修成本是否低廉。 （2）贯彻“三化”原则： 贯彻“产品系列化、零部件通用化和零部件设计标准化”，可以大大减小零部件品种、降低成本、方便维修、减少投入，所以在设计一个新车型时，要考虑它的系列化变形的
整车技术部设计指南16 知名汽车公司换挡系统设计 2.1 简述 汽车转向系是用来保持或者改变汽车行使方向的机构，在汽车转向行使时，还要保证各转向轮之间有协调的转角关系。驾驶员通过操纵转向系统，使汽车保持在直线或转 弯运动状态，或者使上述两种运动状态相互转换。 2.2 汽车转向系统的基本形式和特征 2.2.1 转向系的基本形式 可根据转向轮、转向器、转向杆系布置以及动力转向能源进行分类。 表 2.1 2.2.2 电动转向系统 电动转向系统直接利用电动机完成转向助力功能，它由转矩传感器、车速传感器、控制器、电动机、电磁离合器和减速机构等组成。
整车技术部设计指南17 根据电动机布置的位置分为转向轴助力式、齿轮助力式、单独助力式及齿条助力式 四种形式。 a)转向轴助力式 该电动转向系统的电动机固定在转向轴一侧，由离合器与转向轴相连接，直接驱动 转向轴助力转向。如下图中所示。 b)齿轮助力式 该电动转向系统的电动机和离合器与小齿轮相连，直接驱动齿轮助力转向。
整车技术部设计指南18 c)单独助力式 该电动转向系统的电动机和离合器固定在齿轮齿条转向器的小齿轮相对另一侧，单 独驱动齿条助力实现转向动作。 d)齿条助力式 该电动转向系统的电动机和与齿条为一体，电动机转动带动循环球螺母转动，使齿 条螺杆产生轴向位移，直接起助力转向作用。
整车技术部设计指南19 2.2.3 液压式助力转向系统的结构组成 液压式助力转向系统由：转向机、转向管柱、动力转向储液罐、转向泵、以及转向 管路等几部分组成。 储液罐转向泵 转向管柱 转向机 转向管路 图 2.1 2.3、布置设计应满足的基本要求 1）应满足整车最小转弯半径要求。 2）传动效率高，力矩波动小。 3）在发生碰撞的过程中能尽量保护乘员安全。 2.4、布置设计过程 2.4.1 转向梯形的确定 一般而言，在平台沿用的基础上，转向机构转向直拉杆点 B、C 的位置，直拉杆 外点 A、D 的位置，优先考虑的是沿用原有平台车型的相关数据。如下图 2.2 中所示。
摘要 随着汽车行业的蓬勃发展，以及人机工程学、空气动力学在汽车上的应用，车身总布置也在飞速的变革与发展。车身总布置设计是经验和原理方法的结合，是在考虑整车形式、车身与底盘的关系、以及总布置和造型传递给车身内部布置的一些约束条件下，进行车室内部布置，是基于功能和约束的方案寻求最优的过程。一个与众不同的驾驶空间：开阔的视野，舒适的座椅布置，布置紧凑的仪表以及伸手可及的操作元件，能给人充分的心理满足和安全感。人机工程学、空气动力学和现代化制造方法的发展促使汽车车身总布置的不断更新和完善，传统与创新艺术风格的有机结合也影响着车身总布置的美学实践。然而，每一款新车型的问世都离不开车身总布置和它的设计工具，汽车车身总布置是汽车概念设计阶段的一项相当重要的方案设计工作。 本次设计主要内容是根据人机工程学的理论和在汽车上实际应用的分析，进行总布置设计。本文介绍汽车总布置设计工具人体模型，眼椭圆。提出了综合考虑驾驶员舒适性、视野性、腿部操纵空间、方向盘、顶盖等因素的H 点区域法。利用CATIA进行总布置设计,CATIA对于提高车身总布置的质量，以及缩短产品开发周期具有非常大的现实意义 关键词：车身总布置设计；人机工程学；人体模型；眼椭圆。
Abstract With the vigorous development of auto industry, and ergonomics, air dynamics in automotive applications, general arrangement in the rapid development and reform. Body: the layout design experience and the principle of method is combined, is considering vehicle body and forms, the chassis layout, and transfer to body shape and some internal layout constraints on car interior ministry decorate, it is based on the function and constraints for the solution of the optimal process. A special driving space: open vision, comfortable seats arrangement of instrumentation and arrangement, compact and operating components, can give a person to fully satisfy the psychology and security. the modern automobile body is always arranging also in the rapid transformation and the development.The man-machine engineering, the aerodynamics and the modernized manufacture method development urges the unceasing renewal and the consummation which the automobile body always arranges, traditional and the innovation artistic style organic synthesis is also affecting esthetics practice which the automobile body always arranges.However, each section new vehicle being published cannot leave the automobile body always to arrange and its design tool, the automobile body total arrangement is an automobile conceptual design stage quite important project design work. T he main content of the theory is based on ergonomics in cars and practical application analysis, the layout design. Introduces the layout design tool car body model, elliptic. Puts forward comprehensive consideration of the pilot, leg vision comfortableness, manipulation of space, the steering wheel, the above factors zone method H. To improve the CATIA layout of quality, body and shorten the development cycle has very great practical significance Keywords: body layout design, Ergonomics, Human model, Eye ellipse.
总布置篇 第×章底盘布置 底盘布置是下车身布置的重要环节，也是平台选择的首要任务。在项目策划初期就要进行底盘的布置，为底盘设计提供输入。 悬架结构型式和特点 汽车悬架按导向机构形式可分为独立悬架和非独立悬架两大类。独立悬架的车轮通过各自的悬架和车架（或车身）相连，非独立悬架的左、右车辆装在一根整体轴上，再通过其悬架与车架（或车身）相连。 图1 非独立悬架与独立悬架示意图 1.1.1 独立悬架 主要用于轿车上，在部分轻型客、货车和越野车，以及一些高档大客车上也有采用。独立悬架与非独立悬架相比有以下优点：由于采用断开式车轴，可以降低发动机及整车底板高度；独立悬架孕育车轮有较大跳动空间，而且弹簧可以设计得比较软，平顺性好；独立悬架能提供保证汽车行驶性能的多种设计方案；簧载质量小，轮胎接地性好。但结构复杂、成本
高。独立悬架有以下几种型式： 1.1.1.1 纵臂扭力梁式 是左、右车轮通过单纵臂与车架（车身）铰接，并用一根扭转梁连接起来的悬架型式（如图2所示）。 图2 扭力梁式独立悬架 根据扭转梁配置位置又可分为（如图所示）三种型式。 图3 扭力梁式独立悬架的三种布置形式 汽车侧倾时，除扭转梁外，有的纵臂也会产生扭转变形，起到横向稳定杆作用。若还需更大的悬架侧倾叫刚度，仍可布置横向稳定杆。这种悬
架主要优点是：车轮运动特性比较好，左、右车轮在等幅正向或反向跳动时，车轮外倾角、前束及轮距无变化，汽车具有良好的操纵稳定性。但这种悬架在侧向力作用时，呈过多转向趋势。另外，扭转梁因强度关系，允许承受的载荷受到限制，扭转梁式结构简单、成本低，在一些前置前驱汽车的后悬架上应用得比较多。 1.1.1.2 双横臂式 是用上、下横臂分别将左、右车轮与车架（或车身）连接起来的悬架型式（图4）。上、下横臂一般作成A字型或类似A字型结构。这种悬架实质上是一种在横向平面内运动，上、下臂不等长的四连杆机构。这种悬架主要优点是设定前轮定位参数的变化及侧倾中心位置的自由度大，若很好的设定汽车顺从转向特性，可以得到最佳的操纵性和平顺性；发动机罩高度低、干摩擦小。但其结构复杂、造价高。 双横臂式悬架的弹性元件一般都是螺旋弹簧，但是在一些驾驶员座椅布置在上横臂上方的轻型客、货汽车上，为了降低悬架空间尺寸，采用了横置钢板弹簧或扭杆弹簧结构（图5）
汽车电动助力转向系统的设计 第1章绪论 1.1 汽车转向系统简介 汽车转向系是用来保持或者改变汽车行驶方向的机构，在汽车转向行驶时，保证各转向轮之间有协调的转角关系。它由转向操纵机构、转向器和转向传动机构组成。 转向系统作为汽车的一个重要组成部分，其性能的好坏将直接影响到汽车的转向特性、稳定性、和行驶安全性。目前汽车转向技术主要有七大类：手动转向技术（MS）、液压助力转向技术（HPS）、电控液压助力转向技术（ECHPS）、电动助力转向技术（EPS）、四轮转向技术（4WS）、主动前轮转向技术（AFS）和线控转向技术（SBW）。转向系统市场上以HPS、ECHPS、EPS应用为主。电动助力转向具有节约燃料、有利于环境、可变力转向、易实现产品模块化等优点，是一项紧扣当今汽车发展主题的新技术，他是目前国内转向技术的研究热点。 1.1.1 转向系的设计要求 (1) 汽车转弯行驶时，全部车轮应绕瞬时转向中心旋转，任何车轮不应有侧 滑。不满足这项要求会加速轮胎磨损，并降低汽车的行驶稳定性。 (2) 汽车转型行驶后，在驾驶员松开转向盘的条件下，转向轮能自动返回到 直线行驶位置，并稳定行驶。 (3) 汽车在任何行驶状态下，转向轮都不得产生共振，转向盘没有摆动。 (4) 转向传动机构和悬架导向装置共同工作时，由于运动不协调使车轮产生 的摆动应最小。 (5) 保证汽车有较高的机动性，具有迅速和小转弯行驶能力。 (6) 操纵轻便。 (7) 转向轮碰撞到障碍物以后，传给转向盘的反冲力要尽可能小。 (8) 转向器和转向传动机构的球头处，有消除因磨损而产生间隙的调整机构。 (9) 在车祸中，当转向轴和转向盘由于车架或车身变形而共同后移时，转向 系应有能使驾驶员免遭或减轻伤害的防伤装置。 (10) 进行运动校核，保证转向轮与转向盘转动方向一致。 -1-

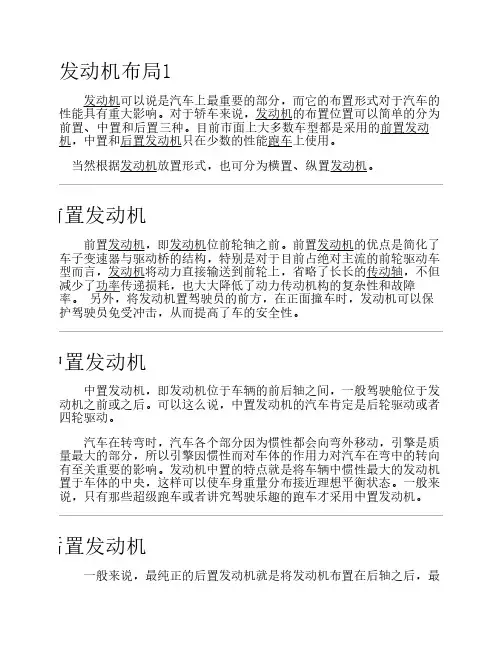

汽车专业知识：传动系统五种布局方式 汽车的传动系统布置可以分为五类：发动机前置后轮驱动(FR)、发动机前置前轮驱动(FF)、发动机中置后轮驱动(MR)、发动机后置后轮驱动(RR)和四轮驱动(4WD)。 ■前置后驱(FR) 最早期的汽车绝大部分采用FR布局，现在则主要应用在中、高级轿车中。FR的优点是：轴荷分配均匀，即整车的前后重量比较平衡，操控稳定性较好。缺点是：传动部件多、传动系统质量大，贯穿乘坐舱的传动轴占据了舱内的地台空间。 ■前置前驱(FF) FF是现代小、中型轿车普遍采用的布置方案。FF的优点是：降低了车厢地台，操控性有明显的转向不足特性，另外其抗侧滑的能力也比FR 强。缺点是：上坡时驱动轮附着力会减小；前轮由于驱动兼转向，导致结构复杂、工作条件恶劣。 ■中置后驱(MR) 发动机放置在前、后轴之间，同时采用后轮驱动，类似F1赛车的布置形式。还有一种“前中置发动机”，即发动机置于前轴之后、乘员之前，类似于FR，但能达到与MR一样的理想轴荷分配，从而提高操控性。MR 的优点是：轴荷分配均匀，具有很中性的操控特性。缺点是：发动机占去了座舱的空间，降低了空间利用率和实用性，因此MR大都是追求操控表现的跑车。
■后置后驱(RR) 早期广泛应用在微型车上，现在多应用在大客车上，轿车上已很少用，但保时捷911的“甩尾”则是因RR出名的。RR的优点是：结构紧凑，没有沉重的传动轴，也没有复杂的前轮转向兼驱动结构。缺点是：后轴荷较大，在操控性方面会产生与FF相反的转向过度倾向。 ■四轮驱动(4WD) 无论上面的哪种布局，都可以采用四轮驱动，以前越野车上应用的最多，但随着限滑差速器技术的发展和应用，四驱系统已能精确地调配扭矩在各轮之间分配，所以高性能跑车出于提高操控性考虑也越来越多采用四轮驱动。4WD的优点是：四个车轮均有动力，地面附着率最大，通过性和动力性好。
汽车总布置设计的内容与步骤 1、汽车总布置设计的内容 主要内容包括总成选型和匹配、整车性能计算、运动学校核、人机工程设计和校核、三维装配、确定设计硬点和设计控制规则。 具体内容包括空间布置和性能相关项目布置。具体如下表 布置的内容布置的项目 空间布置（人机分析、法规校核）发动机、传动系的布置；悬架、轮胎的布置；座椅布置；踏板、变速杆等驾驶操作系统的布置；载货空间的布置；燃料箱、备胎的布置；车身及内、外 饰件的布置 性能相关项目布置 油耗燃料箱容量 制动性能质心位置、轮胎尺寸 操纵稳定性轴距、转向器的位置、方向盘行程 NVH性能传动轴夹角、发动机悬置、空滤器、消声器容量、 排气吊挂、后视镜、仪表板横梁 空气动力性能发动机罩前端高度、前风窗倾斜角、后风窗倾斜角、 扰流板、空气进出风口 机动性轮距、轴距、前后悬、转向齿条行程 发动机冷却前格栅型式、散热器尺寸、前端开口面积 2、汽车总布置设计的步骤 （1）定义整车结构及外形尺寸。进行整车总布置时，首先应初步定义汽车的型式（包括轴数、驱动型式、布置型式、车身型式等），然后选择动力及轮胎型号尺寸，接着对整车的外形尺寸进行定义（包括总长、总宽、总高、轮距、轴距、前悬、后悬、最小离地间隙等），另外还需确定汽车的质量参数 （2）确定假人百分位，定义H点位置。整车布置加人一般用95百分位美国男人和5百分位日本女人，躯干角一般前排为25°，后排为23°。 （3）确定眼椭圆、头部包络线。眼椭圆定义按SAE J 941进行，头部包络线做法按SAE J 1052的规定。头部包络线完成后，顶盖的最低高度可确定。 （4）进行前视野校核。按GB11562的规定，对效果图进行前视野校核。 （5）进行车身零件和总成布置。根据GB14167，结合效果图初选S值，确定安全带安装点初步范围；根据GB17354，确定前后保险杠的位置范围；根据选定的假人，布置合理的手臂到方向盘尺寸和脚到踏板的尺寸，从而确定方向盘中心位置及踏板位置，参考GB/T 17876；根据车轮跳动的包络线，确定合身轮罩等尺寸；进行车内外零部件的布置。 （6）确认发动机盖位置，进行动力总成布置。根据前视野校核结果，即可确定发动机盖上平面上限（应低于前视野下限线），结合此因素，可进行动力总成的初步布置。动力总成上平面到发动机盖下平面的距离一般应为40~50mm，如考虑到行人碰撞安全性，应加大到60mm 或将发动机盖材料改为塑料。动力系统布置时，应考虑轴荷分配、面积利用率、传动轴夹角、最小离地间隙等因素。 （7）进行底盘系统布置。应注意相对运动的零部件进行运动校核，确定它们的运动轨迹和运动空间，并防止各部件之间产生运动干涉，如车轮的跳动、传动轴的跳动等。 （8）应性及车内外人体、人机工程学校核。针对国家对汽车产品的相关强制性标准，对整车、零部件布置的符合性进行校核，另外，对国家尚未要求但国际上通用的标准应考虑符合性。按设计经验及相关参考资料，对车内外零部件尺寸、布置位置的合理性进行人体、人机工程学校核。
汽车传动系统——传动系的种类图解 机械式传动系一般组成及布置示意图 1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴 图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。 发动机前置、纵置，前轮驱动的布置示意图 1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主 减速器从动齿轮 发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。 典型液力机械传动示意图
1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴 液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。 静液式传动系示意图 1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管 液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。主要由发动机驱动的油泵、液压马达和控制装置等组成。 混合式电动汽车采用的电传动
1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线 电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。 汽车传动系统——离合器总成结构图解 机械式离合器的动作原理 1-飞轮2-从动盘3-压盘4-膜片弹簧 离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。 液力离合器结构与动作原理
汽车底盘构造习题集 泸州职业技术学院机械工程系 2012年9月
编写说明 本习题集根据吉林工业大学汽车工程系编著，由陈家瑞主编的《汽车构造》（第五版）（下册）（2006年5月）教材，结合我院汽车构造平台课的实际教学需求，编写本习题集。 本习题集内容包括汽车底盘构造的四大系统——传动系统、行驶系统、转向系统和制动系统。编写成员及分工为：张若平（第14章、第24章），黄晓慈（第15章、第23章），李永芳（第13章、第19章、第21章），张海波（第17章、第18章、第二十章）。分别编写了相应章节的习题和答案。 最后，殷切期望广大读者对书中误漏之处，予以批评指正。 《汽车构造习题集》编写组 2012年9月于
目录 第一部分习题 (1) 第十三章汽车传动系统概述 (1) 第十四章离合器 (6) 第十五章变速器与分动器 (11) 第十七章万向传动装置 (16) 第十八章驱动桥 (20) 第十九章汽车行驶系统概述 (25) 第二十章车架和承载式车身 (26) 第二十一章车轮和车桥 (27) 第二十二章悬架 (32) 第二十三章汽车转向系统 (39) 第二十四章汽车制动系统 (45) 第二部分参考答案 (51) 第十三章汽车传动系统概述 (51) 第十四章离合器 (54) 第十五章变速器与分动器 (57) 第十七章万向传动装置 (61) 第十八章驱动桥 (62) 第十九章汽车行驶系统概述 (64) 第二十章车架和承载式车身 (65) 第二十一章车轮和车桥 (66) 第二十二章悬架 (69) 第二十三章汽车转向系统 (72) 第二十四章汽车制动系统 (76)
第一部分习题 第十三章汽车传动系统概述 一、填空题 1．汽车传动系统的基本功用是。 2．机械式传动系统主要由、、和组成。其中万向传动装置由和组成，驱动桥由和组成。3．传动系必须具备如下功能：、、、 、。 4．汽车传动系统的布置方案主要有以下几种：、 、、、。 5．发动机前置后轮驱动（FR）方案（简称前置后驱动）主要用于、 。 6.前置前驱动（FF）主要用于应用于、。 7. 发动机后置、后轮驱动传动系主要应用于。 8．发动机横置的特点是，主减速器可以采用。 9．发动机纵置的特点是，主减速器必须采用。 10．后置后驱动（RR）的特点是发动机布置在，用驱动。 11．中置后驱动（MR）的特点是发动机布置在，用驱动。 12．全轮驱动（AWD）的特点是传动系统增加了，动力可以同时传给。主要用于。 13.全轮驱动传动系优点是：。 14. 全轮驱动传动系缺点是：；。 15．按汽车传动系统中传动元件的特征，可分为、和等。 16．液力式传动系统同又可分为和传动系。 17．液力机械式传动系统的特点是组合运用和。 18.液力传动是指利用传动，机械传动是指利用、 和传动。 19．静液式传动系统的特点是通过液体传动介质的传递动力，利用发动机带动油泵产生静压力，通过控制装置控制液压马达转速，用一个液压马达带动驱动桥或用两个液压马达直接驱动两个驱动轮。 20.静液式传动系统的主要缺点是：、、等。 21.电力传动系统的优点是：、、、 、、。 22.电力传动系统的缺点是、、。 二、不定项选择题 1．机械式传动系统主要的组成包括（）。 A．离合器B．变速器C．万向传动装置D．驱动桥 2．汽车传动系的基本功能是（）。
长春北车电动汽车有限公司设计规范 CBD-YF-DP-GF.1 客车底盘总布置设计规范 单位姓名日期单位姓名日期 编制技术研发部技术研发部 审核技术研发部技术研发部 审核技术研发部技术研发部 批准
目录 1 范围 (2) 2 规范性文件引用 (2) 3 术语和定义 (3) 4 设计准则 (3)
1 范围 本标准主要介绍了客车底盘总布置的简要设计流程，规范了设计步骤，明确了底盘总布置的设计结构等。 本标准适用于我公司6--12米的大中型营运客车的底盘总布置设计。 2 规范性文件引用 GB/T 13053-2008 客车车内尺寸 GB 12676-1999 汽车制动系统结构、性能和试验方法 GB 17675-1999 汽车转向系基本要求 GB/T 5922-2008 汽车和挂车气压制动装置压力测试连接器技术要求 GB/T 6326-2005 轮胎术语及其定义 GB/T 13061-1991 汽车悬架用空气弹簧橡胶气囊 QC/T 29082-1992 汽车传动轴总成技术条件 QC/T 29096-1992 汽车转向器总成台架试验方法 QC/T 29097-1992 汽车转向器总成技术条件 QC/T 293-1999 汽车半轴台架试验方法 QC/T 294-1999 汽车半轴技术条件 QC/T 299-2000 汽车动力转向油泵技术条件 QC/T 301-1999 汽车动力转向动力缸技术条件 QC/T 302-1999 汽车动力转向动力缸台架试验方法
QC/T 303-1999 汽车动力转向油罐技术条件 QC/T 304-1999 汽车转向拉杆接头总成台架试验方法 QC/T 305-2013 汽车液压动力转向控制阀总成性能要求与试验方法 QC/T 465-1999 汽车机械式变速器分类的术语及定义 QC/T 470-1999 汽车自动变速器操纵装置的要求 QC/T 479-1999 货车、客车制动器台架试验方法 QC/T 483-1999 汽车前轴疲劳寿命限值 QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件 QC/T 494-1999 汽车前轴刚度试验方法 QC/T 513-1999 汽车前轴台架疲劳寿命试验方法 QC/T 523-1999 汽车传动轴总成台架试验方法 QCT 529-2013 汽车液压动力转向器技术条件与试验方法 QCT 533-1999 汽车驱动桥台架试验方法 QCT 545-1999 汽车筒式减振器台架试验方法 3 术语和定义 上述标准中确立的符号、代号、术语均适用于本标准。 4 设计准则 4.1应满足的安全、环保和其它法规要求及国际惯例 客车底盘总成中各部分的主要性能、尺寸等应符合相应的标准规定。详参相应的标准。
