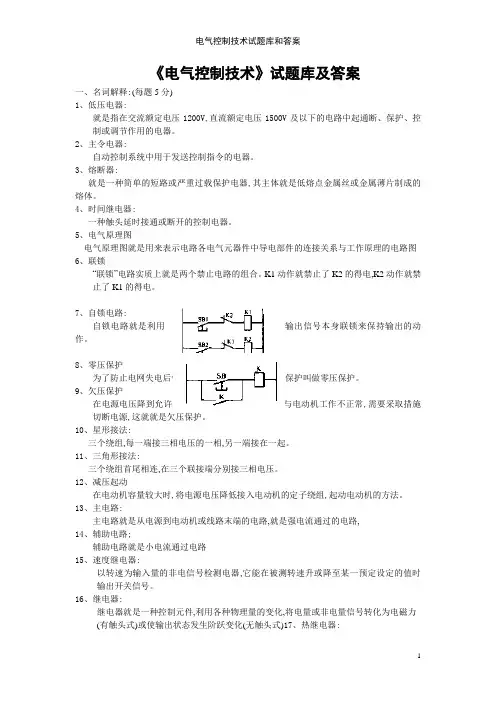

电气控制复习资料
一、名词解释：（了解）
1、低压电器：（）
是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（）
自动控制系统中用于发送控制指令的电器。
3、熔断器：（）
是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（）一种触头延时接通或断开的控制电器。
5、电气原理图（）
电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图
6、联锁（）也叫互锁：是两个接触器或继电器之间，利用自己的辅助触点，去控制对方的线圈回路，进行状态保持。
“联锁”电路实质上是两个禁止电路的组合。K1动作就禁止了K2的
得电，K2动作就禁止了K1的得电。
7、自锁电路：（）
自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（）
为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（）
在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（）
三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（）
在电动机容最较大时，将电源电压降低接入电动机的定子绕组起动电动机的方法。
13＞主电路：（）
主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，
14、辅助电路；（）辅助电路是小电流通过电路
15、速度继电器：（）
以转速为输入量的非电信号检测电器,它能在被测转速升或降至某一预定设定的值时输岀开关信号。16、继电器：（）
继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式）或使
输出状态发生阶跃变化（无触头式）
17、热继电器：（）。是利用电流的热效应原理来工作的保护电器
18、交流继电器：（）。吸引线圈电流为交流的继电器
19、全压起动：（）
在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、低压断路器的主要功能是什么？
低压断路器又称为自动空气开关，它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流, 而且可以接通和分断短路电流，在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
21、接触器作用是什么？
接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器
22、点动电路
按下点动按钮，线圈通电吸合，主触头闭合，电动机接入三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，
23、电器元件位置图
电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图
24、电器元件接线图
电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的
二、填空：（每题2分）
1、常用的低压电器是指工作电压在交流（）V以下、直流（）V以下的电器。
1200> 1500
2、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。
不小于
3、行程开关也称（）开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行
程大小、运动方向或进行限位保护。
限位机械位移
4、按钮常用于控制电路，（）色表示起动，（）色表示停止。
绿红
5、熔断器是由（）两部分组成的。熔体和熔管
6、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）
I> （1?5~2?5） INmax+L IN 。
7、交流接触器是一种用来（）接通或分断（）电路的自动控制电器。
频繁主
8、时间继电器是一种触头（）的控制电器。延时接通或断开
9、一般速度继电器的动作转速为（）r/min,复位转速为（）r/min。
120 100
10、反接制动时，当电机接近于（）时，应及时（）。零断开电源防止反转
11、双速电动机的定子绕组在低速时是（）联结，高速时是（
）联结。
三角形或星形双星形
12、通常电压继电器（）联在电路中，电流继电器（）联在电路中。
并串
13、自锁电路是利用（）来保持输出动作，又称“自保持环节”。
输出信号本身联锁
14、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。
短路、过载、零压和欠压
15、电气原理图设计的基本方法有（）、（）两种。
经验设计、逻辑设计
电气控制系统图分为（ ）（
电气原理图、 电器元件布置图
三相异步电动机常用的电气制动方法有
（ 能耗制动反接制动 三相异步电动机常用的电气起动方法有（ 全压起动减压起动 改变三相异步电动机旋转方向的方法是（ 机械式行程开关常见的有（ ）和 按钮通常用做（ 接触器按（ 接触器的额定电压指（ 接触器的额定电流指（ 热继电器是利用（ 反接制动的优点是（ ）和（
）
电气安装接线图 （ 三类。
）o 两种。 ）或（ ）控制电路的开关。 ）通过电流的种类，分为直流、交流两种。
）的额定电压。 ）的额定电流。 ）来工作的电器。 ）。 ）。
对调任意两相 按钮式滑轮式 短时接通断开 主触头 主触头 主触头 电流的热效应 制动迅速
能耗制动的优点是（ ）o 制动准确、平稳、 能量消耗小 电气控制线路是电气控制系统各种技术资料的（ ）文件。 核心 电气原理图主要有（ ）等部分组成。 主电路 辅助电路 设计机床电气控制系统首先要满足机床的（ 主要性能
主电路是（ ）电流通过的电路。 强
辅助电路是（ ）电流通过的电路。 小
原理图中的各电器元件只画出其（ ）部件。 导电
没有外力作用或未通电的原始状态 原理图中的各电器触点按（ ）画出。 电器元件布置图中，体积大的放在（ ）方。 安装接线图的电器元件的图形应与电气原理图标注（ 低
压电器按操作方式分为（ 电磁线圈按电压种类分为（ 电磁线圈按与电路连接方式分（ 触头按原始状态分（ 触头按控制电路分（ ）和（ ）和（ ）和（ ）两种。 ）两种。 ）。 ）两种。 连种。 （ ）在接通和断开电路时有利于灭弧。
热继电器主要保护作用是电机（ 熔断器主要作（ 熔断器保护电路时与电路（ 刀开关的
额定电压应（ 刀开关的额定电流应（ ）保护。 ）保护。 ）联。 ）线路电压。
）线路的额定电流。 低压断路器的操纵结构是实现断路器（
） 低压断路器的额定电压是它在电路中长期工作的（ 低压断路器的额定电流指脱扣器的（ ）0
通常漏电保护器与低压断路器组合构成（ 判断：（每题2分） 下 ）。 一致
手动和自动 交流、直流 串联并联 常开、常闭 主触头和辅助触头 桥式触头或真空 过载 短路 串 大于或等于 大于或等于 的结构。闭合、断开 ）电压。允许电压值 脱扣器的额定电流
漏电断路器 ）。 刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。（J ） 熔断器在电路中既可作短路保护，又可作过载保护。（X ） 热继电器在电路中既可作短路保护，又可作过载保护。（X ） 接触器按主触点通过电流的种类分为直流和交流两种。（V ）
5、继电器在任何电路中均可代替接触器使用。（X ）
6、电气原理图绘制中，不反映电器元件的大小。（V ）
7、容最小于10kW的笼型异步电机，一般采用全电压直接起动。（V ）
8、电气接线图中，同一电器元件的各部分不必画在一起。（X ）
9、热继电器和过电流继电器在起过载保护作用时可相互替代。（X ）
10、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。（J ）
11、熔断器的额定电流大于或等于熔体的额定电流。（J ）
12、中间继电器实质上是电压继电器的一种，只是触点多少不同。（J ）
13、分析控制电路最基本的方法是查线读图法。（V ）
14、目前机床常用的调速方法有机械有级调速和电气无级调速两种。（V ）
15、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。（J ）
16、低压断路器是开关电器，不具备过载、短路、失压保护。（X ）
17、热继电器的电流整定值是触点上流过的电流值。（X ）
18、交流电动机的控制必须采用交流电源操作。（X ）
19、正在运行的三相异步电动机突然一相断路，电动机会停下来。（X ）
20、在控制电路中，额定电压相同的线圈允许串联使用。（X ）
21、在正反转电路中，用复合按钮能够保证实现可靠联锁。（V ）
22、在反接制动的控制线路中，必须采用以时间为变化参量进行控制。（X ）
23、低压断路器具有失压保护的功能。（V ）
24、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。（X ）
25、电动机采用制动措施的目的是为了停车平稳。（X ）
26、电动机采用制动措施的目的是为了迅速停车。（J ）
27、在点动电路、可逆旋转电路等电路中主电路一定要接热继电器。（X ）
28、交直流电压线圈电磁机构其衔铁动作不会引起线圈电流的变化。（X ）
29、固态继电器是一种无触点继电器。（“）
30、在C650卧式车床中，电流表PA的作用是防止电动机过载。（X ）
31、电动机的额定转速越高越好。（X ）
32、电流继电器的线圈一般要并联在电路中。（X ）
33、电压继电器的线圈一般要串联在电路中。（X ）
34、固态继电器是有触点电器。（X）
35、接近开关是无触点电器。（J ）
36、行程开关可以作电源开关使用。（X ））
37、刀开关可以频繁接通和断开电路。（X ））
38＞电流继电器线圈导线细、阻抗大。（X ））
39、电压继电器线圈导线粗、阻抗小。（X ））
40、空气阻尼式时间继电器精度相当高（X ）
41、速度继电器速度很高时触点才动作。（X ）
42、中间继电器在控制电路中，起中间中间转换作用，永远不能代替交流接触器。（X ）
43、电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。（J ）
44、电动机正反转控制电路为了保证起动和运行的安全性，要采取电气上的互锁控制。（J）
45、能耗制动的优点是制动准确、平稳、能量消耗小。（V）
46、正确选用和使用低压电器元件对电器安全运行是极其重要的。（V）
47、多地控制电路中，各地起动按钮的常开触点并联连接，各停止按钮的常闭触头并联连接（X ）
48、转子绕组串接电阻起动，采用凸轮控制器起动时，因控制器触头数量有限，一般采用不平衡接法3）
49、三相笼形电机都可以采用星??三角降压启动。（X ）
四、选择：（每题3分）
1、熔断器的作用是一C 。
A、控制行程
B、控制速度
C、短路或严重过载
D、弱磁保护
2、低压断路器的型号为DZ10-100,其额定电流是 _________ 。
A、10A
B、100A
C、lO^lOOA
D、大于100A
3、接触器的型号为CJ10-160,其额定电流是_。
A、10A
B、160A
C、10~160A
D、大于160A
4、交流接触器的作用是_。
A、频繁通断主回路
B、频繁通断控制回路
C、保护主回路
D、保护控制回路
5、时间继电器的作用是D 。
A、短路保护
B、过电流保护
C、延时通断主回路
D、延时通断控制回路
6、热继电器的整定值为6.8A,则动作范围应选用D 。
A、0?4~0?64A
B、0.64-1A
C、4~6.4A
D、6.4~10A
7、黄绿相间的双色线，按电气规范只能用作_。
A、火线
B、零线
C、接地线
D、网络线
8、在控制电路中，如果两个常开触点串联，则它们是_o
A、与逻辑关系
B、或逻辑关系
C、非逻辑关系
D、与非逻辑关系
9、在机床电气控制电路中采用两地分别控制方式，其控制按钮连接的规律是_。
A、全为串联
B、全为并联
C、起动按钮并联，停止按钮串联
D、起动按钮串联，停止按钮并联
10、三相异步电动机反接制动的优点是_ C 。
A、制动平稳
B、能耗较小
C、制动迅速
D、定位准确
11、欲使接触器KM1动作后接触器KM2才能动作，需要C 。
A、在KM1的线圈回路中串入KM2的常开触点
B、在KM1的线圈回路中串入KM2的常闭触点
C、在KM2的线圈回路中串入KM1的常开触点
D、在KM2的线圈回路中串入KM1的常闭触点
12、____________________________________________________________ 三相笼形电动机采用星?三角降压起动，使用于正常工作时___________________________________________ 接法的电动机。
A、三角形
B、星型
C、两个都行
D、两个都不行
13、双速电动机高速运行时，定子绕组釆用D 连接。
A、星型
B、三角形
C、星?三角形
D、双星型
14、交流接触器的衔铁被卡住不能吸合会造成C 。
A、线圈端电压增大
B、线圈阻抗增大
C、线圈电流增大
D、线圈电流减小
15、电机正反转运行中的两接触器必须实现相互间_。
A、联锁
B、自锁
C、禁止
D、记忆
16、接触器与继电器的触点可以互换的决定条件是_o
A、额定电压相同
B、额定电流相同
C、触点数杲相同
D、以上三者相同
17、机床的调速方法中，一般使用（A ）
A电气无级调速B机械调速C同时使用以上两种调速
18、车床控制，不正确的说法（B）
A主运动控制可能有正反转
B冷却泵控制可能有正反转
C快速移动控制采用点动控制
19、欲使接触器KM1断电返回后接触器KM2才能断电返回，需要 _。
A、在KM1的停止按钮两端并联KM2的常开触点
B、在KM1的停止按钮两端并联KM2的常闭触点
C、在KM2的停止按钮两端并联KM1的常开触点
D、在KM2的停止按钮两端并联KM1的常闭触点
20、欲使接触器KM1和接触器KM2实现互锁控制，需要 ______ 。
A、在KM1的线圈回路中串入KM2的常开触点
B、在KM1的线圈回路中串入KM2的常闭触点
C、在两接触器的线圈回路中互相串入对方的常开触点
D、在两接触器的线圈回路中互相串入对方的常闭触点
21、三相异步电机采用能耗制动时，当切断电源时，将 _。
A、转子回路串入电阻
B、定子任意两相绕组进行反接
C、转子绕组进行反接
D、定子绕组送入直流电
22、三相感应电动机起动时，起动电流很大，可达额定电流的A 。
A、4~7倍
B、2-2.5 倍
C、10-20 倍
D、5~6 倍
23、下列电器中不能实现短路保护的是 _-
A、熔断器
B、热继电器
C、过电流继电器
D、空气开关
24、断电延时型时间继电器，它的延时动合触点是_ C 。
A、延时闭合的动合触点
B、瞬动动合触点
C、瞬动闭合延时断开的动合触点
D、延时闭合瞬时断开的动合触点
25、电压继电器线圈与电流继电器线圈相比，具有的特点是_ B 。
A、电压继电器线圈与被测线路串联。
B、电压继电器线圈的匝数多，导线细，电阻大。
C、电压继电器线圈的匝数少，导线粗，电阻小。
D、电压继电器线圈的匝数少，导线粗，电阻大。
26、C650卧式车床中时间继电器KT的作用是一D 。
A、确定起动时间
B、确定制动时间
C、保护控制变压器TC
D、保护电流表PA
27、若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有A
A、零压保护功能
B、短路保护功能
C、过载保护功能
D、弱磁保护功能
28、交流接触器不释放，原因可能是B
A、线圈断电
B、触点粘结
C、复位弹簧拉长，失去弹性
D、衔铁失去磁性
29、接近开关属于B
A、有触点开关
B、无触点开关
C、机械开关
D、继电器的一种。
30、万能转换开关是一A
A、主令电器
B、开关电器
C、继电器
D、保护电器
31、低压断路器又称A
A、自动空气开关
B、限位开关
C、万能转换开关C、接近开关
32、熔断器是一A
A、保护电器
B、开关电器
C、继电器的一种
D、主令电器
33电磁式继电器按吸引线圈电流种类分A
A、直流和交流
B、永磁式
C、镶嵌式
D、电压和电流式。
34、电气原理图中下列说法正确的是A
A、必须使用国家统一规定的文字符号
B、必须使用地方统一规定的文字符号
C、必须使用国际电工组织统一规定的文字符号
D、都不是
35、电气原理图中A
A、不反映元件的大小
B、反映元件的大小
C、反映元件的实际位置
D、以上都不对
36电气接线时，A、B、C三相按相序，线的颜色配置为B
A红、绿、黄B黄、绿、红C绿、黄、红
37、按规定继电器使用类别，AC-11控制B
A直流电磁铁B交流电磁铁C交流或直流电磁铁
38、帶断相保护的热继电器有A
A三个热元件B两个热元件C一个热元件
39、原则上热继电器的额定电流按A
A电机的额定电流选择
B主电路的电流选择
C控制电路的电流选择
D电热元件的电流选择
40、速度继电器B
A定子与电机同轴连接B转子与电机同轴连接C触点放置于主电路
41、电源引入线釆用A
A LI、L2、L3标号
B U、V、\\ 标号
C a、b、c标号
42、电源开关之后的三相交流主电路分别用B
A LI、L2、L3标号
B U、V、W标号
C a、b、c标号
43、原理图绘制要求A
A所用元件、触头数量最少B所用元件、触头数量最多C通电元件绘多44、右边控制电路可实现C
A三相异步电动机的正、停、反控制
B三相异步电动机的正、反、停控制
C三相异步电动机的正反转控制45、直流电机调速时方法C A只改变励磁绕组电源的正负端
B同时改变励磁绕组和电枢绕组电源的正负端
C改变励磁绕组电流的大小
46直流电机正、反转的方法A
A只改变励磁绕组电源的正负端
B同时改变励磁绕组和电枢绕组电源的正负端
C 改变励磁绕组电流的大小 47、 C650车床的电流表
A
A 只在主轴运行时投入
B 起动时投入
C 制动时投入
48、 电气控制方法中，最基本应用最广的方法 A
A 继点接触器控制法
B 计算机控制法
C PLC 控制法
D 单片机控制法 49、 万能转换开关是一 B
A 自动控制电器
B 手动控制电器
C 既可手动，又可自动的电器
六、设计：（每题10分）
1、设计一个三相异步电动机两地起动的主电路和控制电路，并具有短路、过载保护。
哥＞7
SB1 E7
SB4&7
2.设计一个三相异步电动机正一反一停的主电路和控制电路，并具有短路、过载保护。
SB2EX
SB3I
5
\ A-\Q ?
-円
-I' D — y
4、某机床有两台三相异步电动机，要求第一台电机起动运行5s 后，第二台电机自行起动，第二台电机运 行
10s
后，两台电机停止；两台电机都具有短路、过载保护，设计主电路和控制电路。
并具有短路.过载保护。
3.
LI 12 L3
5、某机床主轴工作和润滑泵各由一台电机控制，要求主轴电机必须在润滑泵电机运行后才能运行，主轴
停止，并具有短路.
过载保护，设计主电路和控制电路。
电机能正反转，并能单独停机，有短路.过载保护,
设计主电路和控制电路。
一台三相异步电动机运行要求为：按下起动按钮,
电机正转，5s 后，电机自行反转，再过10s,电机
KM1 KM2 KM3
7、设计两台三相异步电动机Ml 、M2的主电路和控制电路，要求Ml 、M2可分别起动和停止，也可实 现同时
起动和停止，并具有短路、过载保护。
8、一台小车由一台三相异步电动机拖动，动作顺序如下：1）小车由原位开始前进，到终点后自动停止。 2）在终点停留20s 后自动返回原位并停止。要求在前进或后退途中，任意位置都能停止或起动，并具 有短
路、过载保护，设计主电路和控制电路。
LI L2 L3
1().设计三相异步电动机交流接触器控制的全压起动主辅控制电路，具有短路保护，热保护功能。
七.分析题(每题10分)
1
、根据下图，分析它的工作原理
KM2
KT
KM2
合上电源开关QS 后，起动时，
按下SB2, KM1吸合并自
保，电动机起动，当电动机的
速度达到120转份以上时，
KS 触点闭合，电动机起动运
行。制动时，按下SB1, KM1
断电, KM2吸合，电动机串
电阻R反接制动，当电动机
的速度达到100转份以下时，
KS
触点断开,KM2线圈
失电，制动结束，电动机慢慢
停止转动。
2、分析点动控制电路的工作原理
按下SB, KM线圈得电,KM触点闭合，电机转动;松开SB, KM 线圈
失电，KM触点断开，电机停转。
3、分析起动、自保控制电路的工作原理
按下SB2, KM1线圈得电，KM吸合，主触电接通电机电源，电机运行；同时辅助触点闭合，接通控制回路，并保持。松开SB2,由于辅助触点已经闭合了控制回路，靠辅助触点继续接通控制回路，电机
继续运行。按下SB1, KM1 断电，辅助触点断开，主触点断开电
机电源，电机慢慢停止转动。
4、分析多点控制电路的工作原理
按下SB2、SB4、SB6中的任何一个按钮，KM线圈就
得电，KM就吸合并自保，电机运行；按下SB1、SB3、
SB5中的任何一个按钮，KM线圈就失电，KM就断
开，电机就慢慢停转。LI L2 L3
