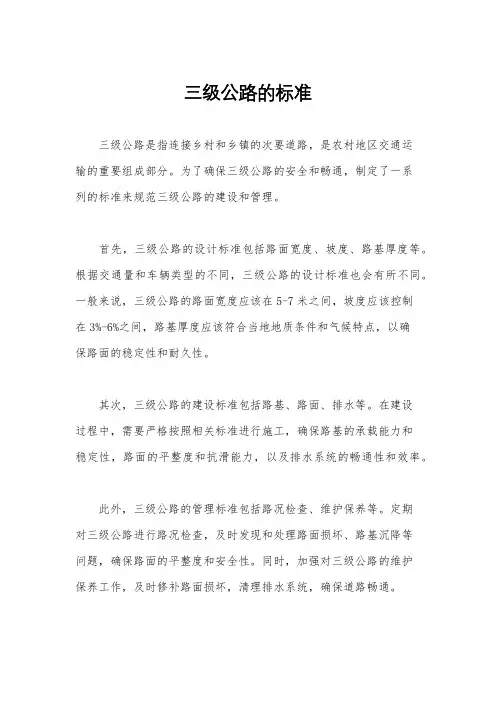

3级公路设计参数
设计车速40km/h 车道数2 单车道宽3.5m 路基宽度8.5m 停车视距40m 最大纵坡7% 车辆荷载公路2级
平面同向曲线夹直线长度（一般240m 最小120m）
反向曲线夹直线长度2V=80m
横向力系数0.15
圆曲线极限最小半径60m 一般最小半径100m
不设超高最小半径（路拱≤2%=600m 路拱＞2%=800m）
缓和曲线最小长度：一般值50m 最小值40m
停车视距40m
超车视距（一般值200m 最小值150m）
平坡段货车停车视距和下坡段一样50m。
纵坡面：最大纵坡7% 最大坡长500m
最小坡长：一般值160m最小值120m
合成坡度10%=i y2+i x2开平方。不同纵坡的最大坡长4%=1100 5%=900 6%=700 7%=500m
设计洪水频率1/25
凸形竖曲线：极限最小半径450m 一般最小半径700m
极限长度35m 一般最小长度90m 横断面行车道宽度7.0 车道宽度3.5
土路肩宽度0.75 上坡最低速度25km/h
道路横坡2% 土路肩横坡3%
各等级设计参数表 各级公路设计平曲线长度不宜过短，从线形设计要求方面考虑，曲线长度按最小值的5-8倍即1 000-1 500m较适宜，故本次修订列出平曲线最小长度的“一般值”，取“最小值”长度的3倍。 平面设计中采用小转角、大半径圆曲线一般均属条件限制不得已而为之。小转角设置大半径圆曲线系曲线长度规定所致，否则路容将出现扭折，还会引起曲率看上去比实际大得多的错觉。鉴于小转角的不利的一面，对其使用还存在不同的看法，并把7°-10°转角亦归于小转角之列，要求少用。 以7°作为引起驾驶者错觉的临界角度也只是一种经验值，因为通过选择合适的圆曲线半径，或设置足够的长度的曲线可以改善视觉效果，这才提出小转角的最小曲线长度的限制问题。 驾驶者在大半径圆曲线上行驶时，方向盘几乎与直线上一样无须调整。当圆曲线半径大于9 000m时，视线集中的300-600m范围内的视觉效果同直线没有区别，因此圆曲线半径不宜过大。 回旋线过长，超高渐变率过小，将导致曲线段路面排水不畅。因此应按排水要求的最小坡率0.3％计，故规定超高渐变率不得小于0.3％，即1／330。 仅规定“直线的长度不宜过长”，给设计人员留下空间去作分析、判断，以使设计更加符合实际。 如日本、德国规定直线最大长度不宜超过设计速度的20倍，即
72s行程；西班牙规定不宜超过80％的设计速度的90s行程；法国认为长直线宜采用半径5000m以上的圆曲线代替； 《标准》(2003)规定的圆曲线最小半径“极限值”系在超高最大值为8％时经计算调整的取值。 (1)回旋线长度最小按3s行程计。 (2)小圆曲线的回旋线内移值按行驶力学上要求的小于10cm 计。 本规范规定复曲线间回旋线的省略，以设缓和曲线两圆位移差小于0.10m为条件。理由是从一个圆曲线过渡到另一个圆曲线，驾驶者在方向盘操作上，比从直线过渡到圆曲线困难；设计速度大于或等于80km／h时，大圆半径与小圆半径之比，仍规定小于1.5时可省略回旋线，较澳大利亚推荐的半径比1.3有所提高。理由是只要满足半径比小于1.5，即能保证内移差不超过0.10m，同时半径比加大有利于复曲线半径组合的选择。 根据为修订《标准》(97)而立项的《公路横向力系数》专题研究结论，并参考美国及澳大利亚的经验，本规范规定高速公路、一级公路最大超高值为8％和10％，正常情况下采用8％；对设计速度高，或经验算运行速度高的路段宜采用10％。二、三、四级公路限定最大超高为8％是适宜的。但对于积雪冰冻地区，考虑我国以货车为主的特点，限定最大超高为6％比较安全。 回旋线过长，超高渐变率过小，将导致曲线段路面排水不畅。因此应按排水要求的最小坡率0.3％计，故规定超高渐变率不得小于
道路工程设计说明
道路工程设计说明 1. 概述 本次设计的道路位于安徽界首任寨乡内，起点为千牛汽车服务中心，终点至跨河桥桥头，南北走向，现状为X107县道，道路设计全长792.555米，为改造提升项目。道路设计等级为城市支路，设计时速30km/h。本道路作为任寨乡的一条示范街道，它的提升改造，是界首市美丽乡村建设的重要组成部分。 2. 设计条件 2.1 设计依据 ?本项目中标通知书； ?项目建设方提供的设计任务书。 ?我方提供的带状地形图（电子版）； ?项目建设方提供的相交道路等资料。 3. 道路建设条件 3.1 沿线场地现状 沿线主要为民房、农田并伴有少量沟塘。 本道路现状为9.0m宽的沥青混凝土道路，是穿越集镇的公路。本次结合实际情况，并经过与建设单位、街道充分对接，对现状机动车道不作改造，仅在其两侧新建机非分隔带、非机动车道和人行道。 3.2 现状及规划相交道路 道路沿线相交道路均为现状出入口。 3.3 现状及规划河道与沟渠 本项目终点处有一现状沟渠，且有一现状桥梁，该沟渠及桥梁不在本次设计范围内，本次设计维持现状。 3.4 现状杆、管线 根据现场初步调查，场地内有多处电力架空杆线位于拟建的人行道上，且有一道给水管线位于拟建的人行道边。 4. 采用规范及标准 4.1 规范及图集 ?《城市道路工程设计规范》（CJJ37- ）； ?《城镇道路路面设计规范》（CJJ169- ）； ?《城市道路路基设计规范》（CJJ 194- ）； ?《城市道路路线设计规范》（CJJ 193- ）； ?《城市道路交叉口设计规程》（CJJ152- ）； ?《公路沥青路面施工技术规范》（JTG D40- ）； ?《道路交通标志和标线》（GB5768- ）； ?《无障碍设计规范》（GB 50763- ）； ?《城市道路交通规划设计规范》（GB50220-95）； ?《公路土工合成材料应用技术规范》（JTJ/T019-09）； ?《城镇道路工程施工与质量验收规范》（CJJ1- ）； 项目施工时，若有相关新的规范、规程等颁布，则应按照新的规范、规程实施。
1 绪论 1.1 地理位置图 （略，详细情况见路线设计图） 1.2 路线及工程概况 本路线是山岭重丘区的一条三级公路，路线设计技术指标为：路基宽度为7.5米，双向车道，无中央分隔带，土路肩为2?0.5米，行车道为2?3.250米。设计速度为30Km/h，路线总长1981.451米,起点桩号K0+000.00，终点桩号为K1+1981.451。设计路线共设置了6个平曲线，半径分别为350m 210m 250m 337m 75m 58.460m，弯道处均设置缓和曲线，本次纵断面设计设置了8个变坡点，5个凸形竖曲线， 3个凹形竖曲线，半径依次为1800、4700、18000、2500、2500 3000、1400、1000米。 1.3 线自然地理特征 安州区隶属省市，位于市西南部，盆地西北部，龙门山脉中段，介于北纬31°23′～31°47′，东经104°05′～104°38′之间，东与江油市，东南与本市的涪城区接壤；南与德阳市的罗江县，西南与绵竹市相连；北与本市的北川羌族自治县，西北与阿坝藏族羌族自治州的茂县毗邻 1.4 研究主要容 本毕业设计的任务就是在教师的指导下独立完成白河—露水河三级公路的设计工作，具体容包括整理分析、平面设计、纵断面设计、横断面设计、公路排水规划设计及设计文件的编制和图纸绘制。 1.4.1资料整理与分析 设计资料是设计的客观依据，必须认真客观地分析。首先要对设计任务书提供的各种资料加以理解和必要的记忆，明确对设计的影响，在头脑中对工程要求、自然条件、材料供应情况和施工条件等，构成一幅明晰的画面；其次要对资料进行分析、概括和系统地整理，从中抽取、确定有关设计数据。 1.4.2路线平面、纵断面及横断面设计 1.4.3排水设计 1.4.4设计文件 毕业设计文件包括设计说明书和计算书。说明书交代设计容、设计意图。计算书交代设计中的具体计算方法和过程。 1.4.5设计图纸 一般要求绘制路线平面图、纵断面图、路基标准横断面图、横断面设计图、路面设计图、路基排水设计图等主要图纸，编制直线、曲线及转角表、路基设计表、路基土石方数量计算表等表格，其中一部分图纸需要计算机绘图。
道路设计说明 1、设计依据及技术标准 1.1采用的规范、规程和验收标准及依据 1.1.1 采用的设计规范、规程 1）《城市道路工程设计规范》（CJJ37-2012）； 2）《城市道路路线设计规范》（CJJ193-2012）； 3）《城镇道路路面设计规范》（CJJ 169-2012）； 4）《城市道路路基设计规范》（CJJ 194-2013）； 5）《公路沥青路面设计规范》（JTGD50-2006）； 6）《公路工程抗震规范》（JTG B02-2013）； 7）《公路路基设计规范》（JTG D30-2015）； 8）《公路路面基层施工技术细则》（JTG/T F20-2015）； 9）《无障碍设计规范》（GB50763-2012）； 10）《城市道路交叉口设计规程》（CJJ152-2010）； 11）《公路桥涵设计通用规范》（JTG D60-2015）； 12）《公路桥涵地基与基础设计规范》（JTG D63-2007）； 13）《市政公用工程设计文件编制深度规定》（2013）； 1.1.2采用的施工规范、规程和工程验收标准 1）《城镇道路施工与质量验收规范》（CJJ1-2008）； 2）《公路路基施工技术规范》（JTG F10-2006）； 3）《公路路面基层施工技术规范》（JTG/T F20-2015）； 4）《公路沥青路面施工技术规范》（JTG F40-2004）；1.1.3 设计依据 1、业主与我公司的签订的设计委托合同； 2、规划部门关于本片区道路的设计红线； 3、本道路1：500地形图及片区总体控制方案； 4、相邻已设计道路施工图资料。 1.2 主要技术标准 2、设计概要 2.1 工程概况 本项项目所在地点为火车站周边，市政道路含垭路、A线、B等道路。其中包含道路、排水、照明、绿化以及其他市政管线工程，本册图纸及说明为道路部分。 由于近年来车流量不断增加，汽车轴载日益重型化，本道路现状路面出现了较多破损，水泥路面存在较多裂缝、错台、掉角、碎板、磨耗层脱落等病害，沥青路面老化严重。通过实施本道路的改造，能大幅提高本道路的交通服务水平，满足城市交通迅猛发展的迫切需求，同时快速提升城市整体形象和品位。 本项目所有道路均为改建道路，我院委托后立即组织人员现场调查，掌握了本道路的使用状况。经过与业主的多次方案讨论确定：
Ch3 道路平面线形设计 【本章主要内容】 §3-1 平面线形概述 §3-2 直线 §3-3 圆曲线 §3-4 缓和曲线（3h) §3-5 平面线形的组合与衔接 §3-6 行车视距 §3-7 道路平面设计成果 【本章学习要求】 掌握平面线型的基本组成要素:直线、圆曲线、缓和曲线的设计标准、影响因素及确定方法、要素计算；行车视距的种类及保证；平面设计的设计成果；了解平面线型的组合设计。 本章重点：缓和曲线设计与计算、平面设计注意事项，难点：缓和曲线。
§3-1 道路平面线形概述 基本要求：掌握平面线形的概念，平面线形三要素， 了解汽车行驶轨迹对道路线形的要求。 重点：平面线形的概念。 难点：平面线形三要素。 1 平面线形的概念 平面线形—道路中线在平面上的水平投影，反映道路的走向。 2 平面线形三要素 2．1 汽车行驶轨迹 大量的观测和研究表明，行驶中的汽车，其导向抡旋转面与车身纵轴之间的关系对应的行驶轨迹为： 1) 角度为0时，汽车的行驶轨迹为直线； 2) 角度不变时，汽车的行驶轨迹为圆曲线； 3) 角度匀速变化时，汽车的行驶轨迹为缓和曲线。 行驶中的汽车，其轨迹在几何性质上有以下特征： 1)轨迹是连续和圆滑的； 2)曲率是连续的； 3)曲率的变化是连续的。 直线一圆曲线一直线符合第（1）条规律 直一缓一圆一缓一直符合第（1）、（2）条规律 整条高次抛物线可能符合全部规律，但计算困难，测设麻烦。 2.2平面线形要素 直线、圆曲线、缓和曲线称为平面线形的三要素。
§3-2 直线 基本要求：了解直线的使用特点和适用条件；掌握直线的设计标准及计算。重点：直线的设计标准。 难点：路线方位角、转角的计算。 1 直线的特点 1.1 以最短的矩离连接两目的地； 1.2 线形简单，容易测绘； 1.3 长直线，行车安全性差； 1.4 山区、丘陵区难与地形与周围环境协调。 2 设计标准 2.1直线最大长度 1）限制理由 2）直线最大长度：20V。 2.2直线最小长度L min 1）同向曲线间的L min：6V。 其中直线很短时，形成所谓的―断背曲线‖。 2）反向曲线间的L min：2V。 考虑其超高和加宽缓和的需要，以及驾驶人员的操作方便。 3 直线的运用 3.1适用条件 1）路线完全不受地形、地物限制的平原区或山间的开阔谷地； 2）市镇及其近郊或规划耕区等； 3）长大桥梁、高架桥、隧道等路段； 4）平面交叉口附近，为争取较好的行车和通视条件； 5）双车道公路提供超车的路段。 3.2注意问题 1）不宜过长； 2）长直线上纵坡不宜过大； 3）长直线尽头不得设置小半径平曲线； 4）不宜过短。 4 直线的表达式（★补充） 已知直线上两点的坐标（X1，Y1）（X2，Y2）则直线的数学表达式为：Y-Y1 X-X1 Y2-Y1 X2-X1 两点间的直线长度：L=[（X1-X2）2+（Y1-Y2）2 ]1/2
说明书一、概述 1.1 项目概况 务川县大坪镇电厂至官学撤并建制村硬化路是电厂至官学之间重要的通村公路。本项目的建设，对改善沿线居民日常出行和生产生活物资运输条件，促进地方经济的发展，建设社会主义新农村，完善务川县公路网结构，都具有积极的现实意义和深远的社会影响。 该公路路路线平、纵标准按农村公路，路基宽度4.5米（路基横断面布置为：左侧0.5米土路肩+3.5米（路面铺筑宽度）+右侧0.5米土路肩）。本次测量起点里程K0+000，位于务川县大坪镇黄洋村，起点电厂，经陈家山，终点至官学，里程为K7+840.761，共计7.840公里。 1.2 设计依据 1．我公司与务川县交通运输局签订的《务川县大坪镇“十三五”撤并建制村硬化路施工图设计设计合同》； 2．交通运输部关于推行农村公路建设“七公开”制度的意见及交通运输部关于推进“四好农村路”建设的意见——交公路发【2015】73号； 3．《工程建设标准强制性条文》（公路部分）； 4．公路工程技术标准、规范、规程以及现行有关法律、法规等； 5. 有关规划、地方人民政府的要求和意见。 6. 交通部《关于印发农村公路建设指导意见的通知》（交公路发[2004]372号）。 7. 贵州省交通运输厅文件《贵州省通村油路改造工程管理办法（试行）》黔交建设【2011】49号； 8．贵州省交通运输厅文件《关于落实农村公路建设六个同步实施要求的通知》黔交建设【2014】69号； 9．贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则（试行）》； 10. 贵州省公路局文件《贵州省“十三五”农村公路前期工作及设计要求》（征求意见稿）； 11.遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》（遵义市发交【2015】141号）。 1.3 设计采用的技术规范 1）道路部分 （1）《公路水泥混凝土路面设计规范》（JTG D40-2011）； （2）《公路软土地基路堤设计与施工技术规范》（JTG 17 D13-02-2013）； （3）《公路路基施工技术规范》（JTG F10-2006）； （4）《公路桥涵施工技术规范》（JTG/T F50-2011）； （5）《道路交通标志与标线》（GB5786-2009）； （6）《道路工程制图标准》（GBJ50162-92）。 2）桥梁工程 （1）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（D62-2004）； （2）《公路桥涵设计通用规范》（JTGD60-2015）； （3）《公路桥涵地基与基础设计规范》（JTG D63-2007）； （4）《地下工程防水技术规范》（GB50108-2008）； （5）《公路桥梁抗震设计细则》（JTG B02-01-2008）。 1.4设计采用的主要技术标准 （1）《关于印发农村公路建设指导意见的通知》（交公路发〔2004〕372号）； （2）《农村公路建设管理办法》（交通部令2006年第3号）； （3）《贵州省公路条列》和《贵州省通村油路改造工程管理办法（试行）》（黔交建设〔2011〕49号）； （4）贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则（试行）》； （5）遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》（遵义市发交【2015】141号）。 1.5测设经过 铁二院成都分院公司承接勘察设计任务之后，立即成立了项目处，制定了施工图测设《勘察设计作业指导书》，同时按规范、合同要求进行各项测设工作。本项目为务川县大坪镇电厂至官学撤并建制村硬化路，全长7.840Km。于2016年3月上旬完成外业测量工作，同时对施工图
路基路面及排水设计说明 一、设计依据及规模 1、《公路工程基本建设项目设计文件编制办法》交公路发（2007）358号； 2、《公路工程技术标准》（JTG B01-2014）； 3、《公路路基设计规范》（JTG D30-2004）； 4、《公路沥青路面设计规范》（JTG D50-2006）； 5、《公路沥青路面施工技术规范》（JTG F40-2004）； 6、《公路路面基层施工技术规范》（JTJ034-2000）； 7、《公路工程质量检验评定标准》（JTG F80/1-2004）； 本段改移道路长度为125.5m。 二、路基横断面布置及加宽、超高方式说明 （一）路基横断面布置 本段路基采用双车道标准，标准路幅宽度8.5米，其路幅构成为：0.5米(土路肩)+)+7.50米(行车道)+0.5米(土路肩)=8.5米。 （二）路拱横坡 一般路段，行车道路拱横坡采用2%，原则上横坡可采用既有路面横坡，以便以平顺衔接。 （三）路基横断面加宽、超高方式 本段路线采用三类加宽值在曲线内侧加宽。 本段线路采用左、右不同超高渐变率的过渡方式。路面超高旋转轴为道路中心线。超高起点一般位于路线ZH或HZ点，超高终点位于缓和曲线内或者圆曲线起、终点。左、右行车道同时开始绕中心线独立旋转。超高过渡方式采用线性渐变。超高过渡段的纵向渐变率不大于1/125，并不得小于1/330。 三、路基设计说明 （一）、一般路基设计 1、边坡坡度 路堑边坡：本段边坡不高，土质路堑边坡根据高度坡率采用1：0.75，石质路堑边坡坡率采用1：0.5。 路堑边坡的坡脚、坡顶采用圆弧过渡，以贴近自然地貌。 （2）护坡道和碎落台 碎落台：边沟外侧一般设置0.5m碎落台。 2、坡面防护 由于该段边坡不高，边坡稳定，不考虑坡面防护，坡面绿化让其自然恢复。 （二）路床处理 帮宽部分路面的路基基底必须碾压密实，若为黏性土，应换填0.2m碎石土。 （三）弃土设计方案、环保及土石方情况 土石方计算已经考虑路面结构层厚度46cm。 本段土石方数量：挖土方1338立方米，弃方1338立方米。弃土运至附近弃土场。 取土场须做好水土保持。 四、排水 （一）路基排水 路基排水与前后段排水设备合理顺接，考虑右侧设置C20混凝土边沟：沟宽0.5m，沟深0.5m。 边沟均为矩形沟，壁厚均为0.2m。 （二）路面排水 1、路面表面水： 本段道路路面表面水均采用分散漫流的排水方式，路堑段路面表面水汇入边沟后，通过涵洞 排出。 2、路面结构层排水： 路面下渗水通过级配碎石层排出。 五、路面 （一）路面材料设计参数 结合规范和路面筑路材料实验，取路面材料设计参数如下表： 路面材料设计参数表－1
2.5 示例 2.5.1 按照水平一的要求确定交通参数示例 华中地区某一级公路，设计年限为15年。根据OD分析，断面大型客车和货车交通量为3500辆/日，交通量年增长率为6.5%。方向系数取0.55；根据表2-3，车道系数取0.50，则设计车道初始年大型客车和货车日均交通量为962辆/日，进而计算得到15年大型客车和货车累计为850万辆，可知设计交通荷载等级为重。根据对路段每辆车实际收集到的轴载组成数据，经统计分析后，得到车辆类型分布系数列于表2-11。 表2-11 车辆类型分布系数 分别统计2~11类车辆中单轴单胎、单轴双胎、双联轴和三联轴的数量，除以各类车辆总量，按式（2-11）计算各类车辆中不同轴型平均轴数，列于表2-12。 表2-12 各种车辆类型的不同轴型平均轴数 按式（2-12）计算2~11类车辆不同轴型在不同轴重区间所占的百分比，得到不同轴型的轴重分布系数，即轴载谱。部分车辆类型的不同轴型的轴载谱如图2-23~图2-26所示。
图2-23 部分车辆类型的单轴单胎轴载谱 图2-24 部分车辆类型的单轴双胎轴载谱 图2-25 部分车辆类型的双联轴轴载谱
图2-26 部分车辆类型的三联轴轴载谱 验算的设计指标包括沥青混合料层层底拉应变和永久变形量、无机结合料稳定层层底拉应力和路基顶面竖向压应变。针对这三个设计指标，按式（2-13）计算2~11类车辆各种轴型在不同轴重区间的当量设计轴载换算系数；然后按式（2-14）计算各类车辆当量设计轴载换算系数，针对不同设计指标的各类车辆当量设计轴载换算系数，列于表2-13。 表2-13 不同设计指标的各类车辆当量设计轴载换算系数 根据表2-13的计算结果，按式按式（2-16）和（2-17）计算设计车道上的当量设计轴载累计作用次数Ne。对应于沥青混合料层层底拉应变和永久变形量的当量设计轴载累计作用次数为3.23×107次；对应于无机结合料稳定层层底拉应力的当量设计轴载累计作用次数为3.71×109次；对应于路基顶面竖向压应变的当量设计轴载累计作用次数为6.55×107次。 2.5.2 按照水平二的要求确定交通参数示例 华中地区某一级公路，设计年限15年。基本交通参数见2.5.1示例。
公路路线设计规范 JTG D20—2006 （条文说明） 2006-07-07发布2006-10-01实施 中华人民共和国交通部发布
1 总则 1.0.1 制定规范的目的。 1.0.2 制定规范的依据。 遵照交通部要求，本次修订《公路路线设计规范》(JTJ 011—94)[以下简称《路规》(94)]工作与修订《公路工程技术标准》(JTJ 01—97)[以下简称《标准》(97)]同步进行，故本稿是根据《公路工程技术标准》(JTGB01—2003)[以下简称《标准》(2003)]所规定的公路分级、控制要素、路线和路线交叉基本要求及其主要技术指标而编制的。 在2004年召开的全国公路勘察设计工作会上确立了公路设计六点新理念，本稿遵照会议精神进行了补充、完善。其后按部公路司关于设计规范与设计细则分别编制以及交公便字[2006]162号“关于《公路路线设计规范》修改意见的函”等的要求，重新进行了调整与修改，删除了本设计规范中有关“如何做”等方面的内容。 1.0.3 规范的适用范围。 本规范适用于新建和改建公路，旅游、厂矿等专用道路可参照执行。 1.0.4 路线走廊是一种不可再生的资源，应遵照统筹规划、合理布局、近远结合、综合利用的原则予以利用。工程可行性研究阶段应慎重研究并确定公路路线走向和走廊带。路线设计应综合考虑各种相关线性工程的关系，尽早做出规划，处理好已建工程和新建工程的关系和布局。在确定公路等级时应根据公路功能，并遵循照顾发展与适度超前的原则，处理好同其他工程的关系，以合理确定公路走廊。 1.0.5 设计方案是路线设计的核心。在进行总体设计过程中，应对采用不同设计速度及其对自然环境等带来的影响进行论证。当有多种方案时，应作同等深度的技术经济比较。 1.0.6 路线选定应特别强调对工程地质等自然条件的调查，在此基础上方能进行路线线位及主要平、纵面技术指标的选定。 “沿线小区域气候”是指公路沿线由于区域地形所形成的雾区、风口、暴雨中心等。 1.0.7 加强环境保护和合理利用土地资源是重要的国策，应减少因修建公路而带来的对环境、自然景观的影响，提高公路环境质量。高速公路、一级公路应特别注重线形的视觉诱导和线形的连续性，以及同沿线环境相协调，以增进舒适和安全感。 1.0.8 路线线形设计的各单项技术指标是按相应公路等级的设计速度规定的最小值。在综合考虑各种因素后所进行的组合设计必须符合第9章线形设计的有关规定。线形设计中应根据地形、地质、技术难度及其工程量大小等具体情况进行优化。一项设计并不是各项技术指标都符合规定就是好设计；也不是各项技术指标都符合最低限度要求其工程造价就最省。因之其关键就在于设计者将各种因素综合地进行考虑，创造性地进行“各种技术指标的组合(即设计)”。设计质量与水平的高低，就在于是否能结合工程实际在高限与低限之间科学合理地选择技术指标，以及遇有特殊问题时能否作出特殊处理。 公路透视图可以是某点的路线透视图，或某路段的连续路线透视图，或采用三维模型技术制作的虚拟公路透视图等。对路线线形设计的评价与检验，可采用公路透视图以检查线形设计同沿线景观的配合与协调。 公路透视图是一种最有效、最丰富的表达语言。运用计算机生成的三维模型透视图及其图像处理技术，不仅可以更为形象地进行工程评价，同时亦可用于向公众展示项目建成后的情况，征询意见，进行沟通，帮助公众直观地理解意图并作出反应。 1.0.9 《标准》(2003)在设计上引入了运行速度的概念，要求对线形设计受地形条件或其他特殊情况限制的地段，采用运行速度进行检验，以改善技术指标或采用必要的交通安全技术、管理措施。因为运行速度考虑了公路上绝大多数驾驶者的交通心理需求，以车辆的实际运行速度作为线形设计速度，从而有效地保证了路线所有相关要素，如视距、超高、纵坡、竖曲
精品整理 设计说明
1.0 概述 为了加速地方公共交通发展步伐，振兴地方经济建设，洪泽县交通运输局决定在2016年对高良涧镇(共5.34km)、共和镇(共9.64km)、仁和镇(共21.13km)、万集镇(共3.44km)、岔河镇(共25.27km)、黄集镇(共0.50km) 及老子山镇(共0.46km)镇村公交道 路进行提升改造，主要改造道路20余条，总里程约75.78km。 洪泽县2019年农村公路建设计划明细表（岔河镇） 序号乡镇路线名称 路线长 度（km） 现状情况 改造后路面 宽（m） 改造后路基宽 （m） 1 共和镇余刘线 6.580 水泥砼 5.5 6.5 2 共和镇共新线 6.580 水泥砼 5.5 6.5 3 万集镇贝郭线 1.82 水泥砼 5.5 6.5 4 万集镇草沿线 2.59 水泥砼 5. 5 6.5 5 万集镇和仁线 1.87 水泥砼 5.5 6.5 6 万集镇朱共线0.43 水泥砼 5.5 6.5 7 万集镇草长线 3.74 水泥砼 5.5 6.5 8 万集镇董山线 3.79 水泥砼 5.5 6.5 9 万集镇丰收线 1.29 水泥砼 5.5 6.5 10 仁和镇黄仁线 6.34 水泥砼 6.0 7.0 11 仁和镇临堆线0.52 水泥砼 5.5 6.5 合计35.55 1.1 任务依据 1、洪泽县交通运输局提供的《2016年度江苏省农村公路建设计划表（洪泽县）》。 1.2 遵循、参照的规范、规定 1、《公路工程技术标准》（JTG B01-2014）。 2、《公路路线设计规范》（JTG D20-2006）。 3、《公路路基设计规范》（JTG D30-2015）。 4、《公路水泥混凝土路面设计规范》（JTG D40-2011）。 5、《公路路基施工技术规范》（JTG F10-2006）。 6、《公路路面基层施工技术细则》（JTG/T F20-2015）。 7、《公路水泥混凝土路面施工技术细则》（JTGT F30-2014）。 8、《公路桥涵地基与基础设计规范》（JTG D63-2007）。 9、《公路涵洞设计细则》（JTG/T D60-04-2007）。 10、《公路污工桥涵设计规范》（JTG D61-2006）。 11、《公路桥涵施工技术规范》（JTJ/T F50-2011）。 12、《公路工程质量检验评定标准》（JTG F801-2012）。 13、《道路交通标志标线》（GB5768-2009）。 14、江苏省《农村公路提档升级工程施工指导手册》。 15、《江苏省农村公路提档升级工程建设管理办法》（苏交公【2013】14号）。 16、《江苏省农村公路提档升级工程建设标准指导意见》（苏交公【2013】15号）。 17、《江苏省农村公路交通安全保障工程实施技术指南》（2010）。 1.3 设计标准 1、设计标准：四级公路，设计速度20km/h； 2、地震动峰值加速度为0.15g； 3、路基设计宽度：6.5m/7.5m； 4、设计洪水频率1/25。 1.4 工程概况及主要改造原则 本次设计为洪泽县仁和镇及共和镇提档升级的农村道路，共计3条，分别为黄仁线（6.34Km）、余刘线（6.58Km）、共新线（6.58Km）。黄仁线采用双侧拓宽，拓宽后路面为6m宽，路基宽度为7m，道路改造后均为水泥混凝土路面。余刘线K0+000~ K4+070.138段为挖除新建，K4+070.138~ K6+580段为拓宽改造；共新线K0+000~ K4+213段为挖除新建，K4+213~ K6+580段为拓宽改造，余刘线及共新线改造后路面宽为5.5m，路基宽6.5m，路面为水泥混泥土路面。 1.5 测设经过 2015年11月上旬，我院进行洪泽县2016年农村公路改造工程施工图设计编制工作，接受任务后，我院立即成立了洪泽县2016年农村公路改造工程设计项目组，并制定详细的工作大纲，组织有关人员展开工作。项目组在google地图上对所涉及的路线
... 1 绪论 1.1 地理位置图 （略，详细情况见路线设计图） 1.2 路线及工程概况 本路线是山岭重丘区的一条三级公路，路线设计技术指标为：路基宽度为7.5米，双向车道，无中央分隔带，土路肩为2 ?0.5米，行车道为2 ?3.250米。设计速度为30Km/h，路线总长1981.451米,起点桩号K0+000.00，终点桩号为K1+1981.451。设计路线共设置了6个平曲线，半径分别为350m 210m 250m 337m 75m 58.460m，弯道处均设置缓和曲线，本次纵断面设计设置了8个变坡点，5个凸形竖曲线，3个凹形竖曲线，半径依次为1800、4700、18000、2500、2500 3000、1400、1000米。 1.3 线自然地理特征 安州区隶属省市，位于市西南部，盆地西北部，龙门山脉中段，介于北纬31°23′～31°47′，东经104°05′～104°38′之间，东与江油市，东南与本市的涪城区接壤；南与德阳市的罗江县，西南与绵竹市相连；北与本市的北川羌族自治县，西北与阿坝藏族羌族自治州的茂县毗邻 1.4 研究主要容 本毕业设计的任务就是在教师的指导下独立完成白河—露水河三级公路的设计工作，具体容包括整理分析、平面设计、纵断面设计、横断面设计、公路排水规划设计及设计文件的编制和图纸绘制。 1.4.1资料整理与分析 设计资料是设计的客观依据，必须认真客观地分析。首先要对设计任务书提供的各种资料加以理解和必要的记忆，明确对设计的影响，在头脑中对工程要求、自然条件、材料供应情况和施工条件等，构成一幅明晰的画面；其次要对资料进行分析、概括和系统地整理，从中抽取、确定有关设计数据。 1.4.2路线平面、纵断面及横断面设计 1.4.3排水设计 1.4.4设计文件 毕业设计文件包括设计说明书和计算书。说明书交代设计容、设计意图。计算书交代设计中的具体计算方法和过程。 ..
班级：06030601 姓名：贾光帅 学号：061411 指导老师：徐斌
第一部分课程设计指导 1.目的与要求 交通规划是一门为解决交通问题提供基本理论基本技术的一门学科，本课设的目的是通过实地的交通调查，了解交通分布规律，对交叉口的通行能力进行一定的评价，并提出改进意见，给学生自己在以后的交通规划工作中提供必要经验。 2.任务 （1）对某一交叉口的通行能力进行调查，绘制交通调查汇总表； （2）分别求出交叉口的5min和15min的高峰小时系数； （3）通过交通调查求出交叉口的实际通行能力； （4）求出交叉口的设计通行能力，并于实际测得的交通量进行对比； 3.提交结果 （1）交通调查汇总表； （2）高峰小时系数，交叉口的实际通行能力，交叉口的设计通行能力，并对其进行评价的计算书。
第二部分交通调查汇总表及高峰小时系数，交叉口的实际通行能力的计算 调查地点是桃园桥十字交叉口，时间为8：40—9：40，历时一个小时，为一天中的高峰小时之一，所测得的交叉口实际通行交通量为高峰小时交通量。交通调查汇总表如下表所示： 交叉口车辆汇总表 地点桃园桥十字日期07月04日天气（晴）观测者 5min 时间 车 型 从北来从南来南 北 合 计 从东来从西来东 西 合 计右 转 直 行 合 计 右 转 直 行 合 计 右 转 直 行 左 转 调 头 合 计 右 转 直 行 左 转 调 头 合 计 00-05 大 车 12 11 23 6 5 11 34 2 1 7 0 10 0 5 3 1 9 19 小 车 96 67 16 3 23 55 78 24 1 41 17 22 4 84 14 39 28 1 82 16 6 05-10 大 车 3 4 7 1 6 7 14 0 2 2 0 4 3 1 6 1 11 16 6 小 车 58 80 13 8 31 80 11 1 24 9 40 19 44 9 11 2 29 27 38 0 94 20 6 10-15 大 车 15 4 19 3 4 7 26 1 6 4 0 11 0 3 4 1 8 19 小 车 96 56 15 2 17 62 79 23 1 36 26 45 5 11 2 20 27 41 0 88 20 15-20 大 车 12 4 16 4 6 10 26 2 3 2 0 7 2 5 3 1 11 18 小 车 85 74 15 9 39 81 12 27 9 33 19 15 1 68 21 23 34 3 81 14 9
线路设计常用参数 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
一、线路路径、安全距离 1、与道路距离 (1) 跨越时的垂直距离 (2) 平行时的水平距离(基础边缘与公路排水沟) 类比：电力设施保护条例(先用电力线，后有建筑适用；边线延伸) 2、交叉跨越角度 (1)与广梅汕铁路交叉时，交叉角必须大于60°。 (2)与弱电线路的交叉角 3、与建筑物间的距离 (1) 跨越建筑时(最大计算弧垂，垂直距离) (2) 城市建筑(最大计算风偏，净空距离) (3) 非城市规划区建筑(无风，水平距离) 4、按塔高计算的水平距离
5、跨树距离 (1) 导线与树木间垂直距离 (2) 无准确资料时估算树木自然生长高度 6、与石场距离 条件允许：500m以外；条件不允许：200m(背向爆破面)或300m(正向爆破面)以外。 7、接地体与石油天然气埋地管道距离 8、与机场距离 与跑道端或跑道中心线距离≥4km。 9、接地体与埋地通信线免计算保证距离 10、与无线电台间距离 11、交叉跨越时塔位与控制物距离(m)
12、规程中与铁路、公路、河流、管道、索道及各种架空线路交叉或接近的基本要求
二、电气间隙 1、带电部分与杆塔构件的最小间隙 2、变电站OY引下线 3、跳线对横担底部距离 4、档中线间距离 5、上下层导地线水平偏移 6、绝缘地线绝缘子间隙 一般为15mm。
三、绝缘配合、防雷 1、爬电比距配置 (1) 爬电比距要求(按额定电压) (2)有效系数(悬垂钟罩型、深棱型玻璃和瓷绝缘子) 零～II级：～；III～IV级：～ 2、复合绝缘子防雷选择 3、等高绝缘配置绝缘子片数
路基路面设计说明 第一部分：路基设计说明 一、设计依据 路基设计按JTJ 011-94 公路路线设计规范 JTG D30-2004 公路路基设计规范 JTJ 015-91 公路加筋土工程设计规范 JTJ 016-93 公路粉煤灰路堤设计与施工技术规范 JTJ 017-96 公路软土地基路堤设计与施工技术规范 JTJ 018-96 公路排水设计规范 JTJ/T 019-98 公路土工合成材料应用技术规范 JTG D40-2003 公路水泥混凝土路面设计规范 JTJ 014-97 公路沥青路面设计规范 道路类别：四级公路 路幅全宽： 6.5m； 设计车速：20km/h； 荷载：公路-II级。 二、路基横断面布置、加宽及超高方式 本项目为四级公路，采用双向2车道设计。路幅全宽为6.5m。其中，行车道6m，土路肩 0.5m。 行车道横坡为2%（双侧排水），土路肩横坡为3.0%。 本道路所有曲线地段，路基面均设置加宽加宽详见加宽表。 三、路基压实标准 路基必须密实、均匀、稳定。路槽底面土基设计回弹模量值宜大于或等于20MPa。特殊情况不得小于15MPa。 四、路基排水及加固防护工程 本路段路基排水采用道路外侧边沟排水。 在挖填方路段设置截水沟等措施 五、路基施工 路基施工时，应清除地表松土，路堤边坡高小于8m时按1:1.5填筑，大于8m时应留2.0m 宽平台后按1:1.75坡率填筑。路堑开挖坡率应参照既有边坡施工，但弱膨胀土土质边坡不得陡于1:1.5，软质岩层边坡不应陡于1:0.75。 对稻田、水塘地段，应视具体情况采用排水疏干、挖淤、回填素土，再进行路基压实施工。 路基施工应按《公路路基施工技术规范》要求办理。未尽事宜按相关规范规定办理。 六、用地 本路段路基用地按边沟或截水沟外缘以外1.0m征地。 第二部分：路面设计说明 一、设计原则及依据 1、设计原则 本路段路面采用沥青混凝土路面。路面设计根据使用要求以及气候、水文、地质等自然条件，并遵循因地制宜、合理选材、方便施工、利于养护、节约投资的原则，进行路面结构的设计。 2、设计规范、规程JTJ 015-91 公路加筋土工程设计规范 JTJ 016-93 公路粉煤灰路堤设计与施工技术规范 JTJ 017-96 公路软土地基路堤设计与施工技术规范 JTJ 018-96 公路排水设计规范 JTJ/T 019-98 公路土工合成材料应用技术规范 JTG D40-2003 公路水泥混凝土路面设计规范 3、设计标准 1)道路等级：四级公路； 2)设计车速： 20km/h； 3)设计标准轴载： 4)路面结构类型：混凝土路面 5)设计使用年限：20年 6)自然区划：中华人民共和国自然区划V 2 区，即四川盆地中湿区。
二级公路设计说明书
广州大学 毕业论文（设计）课题名称 XX至XX二级公路设计 学院土木工程学院 系别道路与桥梁系 专业班级 学生姓名 学号 指导教师 完成日期 2011年6月9日 教务处制
摘要：本设计是XX至XX的一段丘陵区二级公路方案设计, 公路全长1836.286米。设计要求在给定的1：2000的带状地形图上，根据给定的原始数据资料，综合考虑平纵横配合与地形特点进行纸上定线，方案比选后对所选方案进行平、纵、横设计，路面设计，其中包括：平面设计、纵断面设计、横断面设计、路基路面排水工程设计（路基设计、路基排水设计、路面工程设计(沥青路面水泥混凝土路面的结构组合设计) ，同时也给出了相关的表格与图纸。 关键词：道路等级，选线，平面设计，纵断面，横断面，路基，路面，设计 ABSTRACT： This design is From JIA NAN to FENG JIANG of hills area Class II highway design. The highway is whole long 1836.286 meters. Design requirements in a given band of 1:2000 topographic map, according to the original data set, considered-vertical and horizontal coordination and terrain characteristics of paper alignment, the programme after the election than the selected programme-ping, vertical, Wang design, road design, including: graphic design, profile design, cross-sectional design, embankment road drainage project design (a roadbed design, embankment and drainage design, retaining walls design), Pavement Engineering (for asphalt pavement cement concrete pavement The combination of structural design), but also given the relevant forms and drawings. Keywords： road-grade，alignment，flat surface design，longitudinal section，horizontal section，roadbed，pavement，design
三级公路设计 1 绪论 地理位置图 （略，详细情况见路线设计图） 路线及工程概况 本路线是山岭重丘区的一条三级公路，路线设计技术指标为：路基宽度为米，双向车道，无中央分隔带，土路肩为2 米，行车道为2 米。设计速度为30Km/h，路线总长米,起点桩号K0+，终点桩号为K1+。设计路线共设置了6个平曲线，半径分别为350m 210m 250m 337m 75m ，弯道处均设置缓和曲线，本次纵断面设计设置了8个变坡点，5个凸形竖曲线，3个凹形竖曲线，半径依次为1800、4700、18000、2500、2500 3000、1400、1000米。 线自然地理特征 吉林市地处东北腹地长白山脉，向松嫩平原过渡地带的松花江畔，三面临水、四周环山。东经125〃40′～127〃56′，北纬42〃31′～44〃40′。东接延边朝鲜族自治州，西临长春市、四平市，北与黑龙江省接壤，南与浑江市、通化市毗邻。总面积27120平方公里。其中，市区3636平方公里。 吉林市的气候类型属于温带大陆性季风气候，四季分明。春季少雨干燥,夏季温热多雨，秋季凉爽多晴，冬季漫长而寒冷。全区年平均气温3℃-5℃，气温受地形影响，由西、西北向东、东南气温逐渐降低。一月份平
均气温最低，一般在零下18℃-20℃，七月平均气温最高，一般在21℃-23℃，极端最高气温℃。山区无霜期120天，平原区可达130-140天。全年降雨量约700毫米左右。全区日照时数2400-2600小时，全年总辐射量为1150千卡/平方毫米。 研究主要内容 本毕业设计的任务就是在教师的指导下独立完成吉林白河—露水河 三级公路的设计工作，具体内容包括整理分析、平面设计、纵断面设计、横断面设计、公路排水规划设计及设计文件的编制和图纸绘制。 资料整理与分析 设计资料是设计的客观依据，必须认真客观地分析。首先要对设计任务书提供的各种资料加以理解和必要的记忆，明确对设计的影响，在头脑中对工程要求、自然条件、材料供应情况和施工条件等，构成一幅明晰的画面；其次要对资料进行分析、概括和系统地整理，从中抽取、确定有关设计数据。 路线平面、纵断面及横断面设计 排水设计 设计文件 毕业设计文件包括设计说明书和计算书。说明书交代设计内容、设计意图。计算书交代设计中的具体计算方法和过程。 设计图纸 一般要求绘制路线平面图、纵断面图、路基标准横断面图、横断面设计图、路面设计图、路基排水设计图等主要图纸，编制直线、曲线及转角
