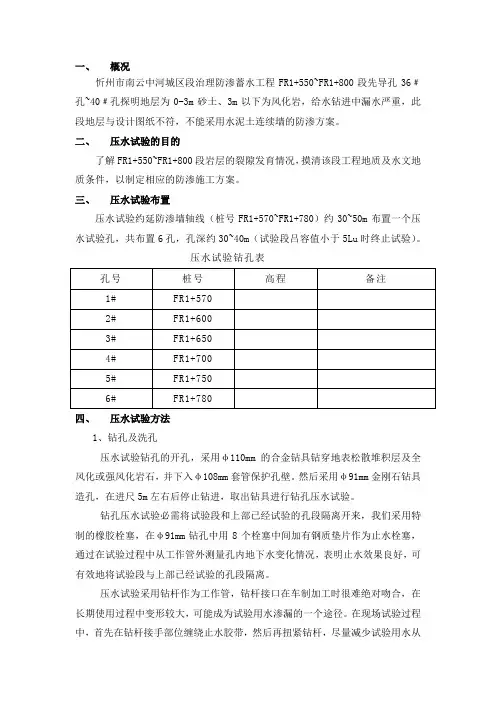

一、概况
忻州市南云中河城区段治理防渗蓄水工程FR1+550~FR1+800段先导孔36﹟孔~40﹟孔探明地层为0-3m砂土、3m以下为风化岩，给水钻进中漏水严重，此段地层与设计图纸不符，不能采用水泥土连续墙的防渗方案。
二、压水试验的目的
了解FR1+550~FR1+800段岩层的裂隙发育情况，摸清该段工程地质及水文地质条件，以制定相应的防渗施工方案。
三、压水试验布置
压水试验约延防渗墙轴线（桩号FR1+570~FR1+780）约30~50m布置一个压水试验孔，共布置6孔，孔深约30~40m（试验段吕容值小于5Lu时终止试验）。
压水试验钻孔表
四、压水试验方法
1、钻孔及洗孔
压水试验钻孔的开孔，采用φ110mm的合金钻具钻穿地表松散堆积层及全风化或强风化岩石，并下入φ108mm套管保护孔壁。然后采用φ91mm金刚石钻具造孔，在进尺5m左右后停止钻进，取出钻具进行钻孔压水试验。
钻孔压水试验必需将试验段和上部已经试验的孔段隔离开来，我们采用特制的橡胶栓塞，在φ91mm钻孔中用8个栓塞中间加有钢质垫片作为止水栓塞，通过在试验过程中从工作管外测量孔内地下水变化情况，表明止水效果良好，可有效地将试验段与上部已经试验的孔段隔离。
压水试验采用钻杆作为工作管，钻杆接口在车制加工时很难绝对吻合，在长期使用过程中变形较大，可能成为试验用水渗漏的一个途径。在现场试验过程中，首先在钻杆接手部位缠绕止水胶带，然后再扭紧钻杆，尽量减少试验用水从
钻杆接口部位的渗漏。
当钻孔到达压水试验位置后，下入压水试验工作管，先不加压力或采用较小的压力，放水冲洗20min左右，即可达到钻孔压水试验中对钻孔冲洗的要求。
2、压水试验方法
压水试验分段进行，孔口以下2m开始进行第一段压水试验，段长为5米，以下每5m一段进行压水试验，压力采用五点法进行，其值分别为——— MPa—五个阶段，调节回水阀门使压力尽可能接近每一个阶段设计压力，或者让设计压力居于压力变化范围的中间，每5min或2min记录一个流量，每一个压力阶段不少于5个数据，当连续四个流量达到现行的《水利水电工程钻孔压水试验规程》(SL 31-2003)中有关流量稳定的要求（5次计数的相对流量差不大于10%，或绝对差不大于1L/min），即可进行下一级压力的试验。为方便压水试验资料整理，现场手工填写压水试验记录表并进行岩体透水率计算，同时绘制P-Q（即压力-流量）曲线并判断曲线类型，从而分析试验的准确性。
五、压水试验资料整理
1、压水试验岩体透水率计算
压水试验共有三级压力五个阶段，一般选用最大压力阶段的流量和压力计算岩体的透水率。岩体透水率的单位为吕荣(Lu),其定义为在的试验压力条件下，平均每米试验段的渗透水量为min。为了对试验段岩体在不同压力条件下的渗透状态进行对比，按公式q=Q/(L×p)计算在每阶段时试验段岩体透水率。考虑到试验的精度及岩体透水性评价的要求，岩体透水率取两位有效数字，当透水率小于时记为0Lu。
上述公式中：
q——为试验段岩体的透水率（Lu）；
Q——为每一压力阶段对应的计算流量（L/min）；
P——为每一压力阶段对应的试段压力(MPa)；
L——为试验段的长度（m）；
2．压水试验P-Q曲线绘制
根据每个试验段压水试验过程中不同压力和对应的流量绘制P-Q曲线，纵轴为压力P(MPa)，横轴为流量Q(L/min)。P-Q曲线在升压阶段用实线连接，降
压阶段用虚线连接。
当压水试验在最大压力阶段压入流量仍为0 L/min时，不必绘制P-Q曲线，只用岩体的透水率表示。
忻州市南云中河城区段治理防渗蓄水工程
第六标段
压水试验方案
编制：
审核：
批准：
河北省水利工程局
忻州市南云中河城区段治理防渗蓄水工程第六标段项目经理部
二○一○年十二月二十四日
CB01 施工技术方案申报表
（承包06标[2010 ]技案007号）
合同名称： 合同编号：XNZL-TJ-2009-06
忻州市南云中河城区段治理防渗蓄水工程第六标段
说明：本表一式份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人各一份。
