学报作图常用参数
要点 图中所有线条、文字必须用黑色绘制；用线形或标识符区分；不得有阴影；字不要压线。
1 Word 2003中的图形
简单的方框图、程序框图和几何图形一般用word 2003中的绘图软件来完成。相关常用参数如下。一
◎小技巧：多用文字居中，绘图中的对齐与分布。 图形完成后选中所有图形进行组合。
◎对于复杂的图形，可用各种专业软件来做，如用visio ，AutoCAD 等作图。一般直接将矢量图插入文中。

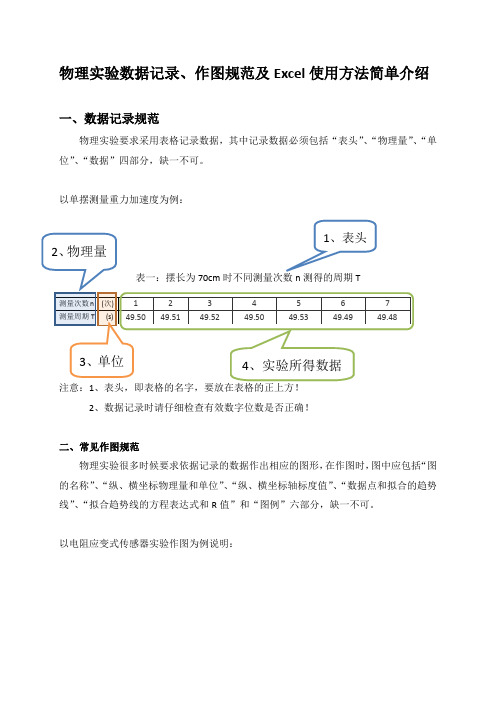

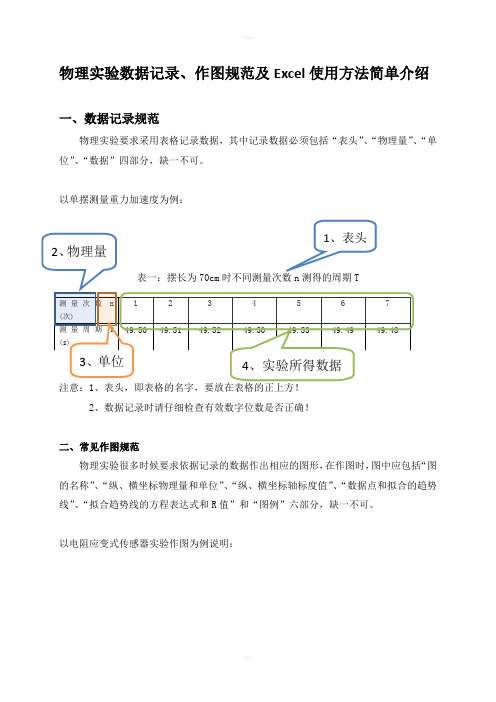

2 坐标曲线图
绘制数据曲线的常用软件有三种：Microcal Origin 5.0, Matlab 和Microsoft Excel.
Microcal Origin 5.0是其中功能最强的一种，所以建议作者使用,该软件可从网上下载。该软件的常用
Matlab 绘图功能也很强,但各细节参数需要通过函数调整,请查阅相关指导教材，以保证最终出图的尺寸为7cm ×5cm,坐标线粗0.5磅,曲线粗0.75磅,图上文字为8 point 或小5号.
3 照片以及其他位图
若无电子文档,请用扫描仪以600dpi 精度扫入,存为 .tif 格式或者.gif 格式；若是以抓图方式或以其他方式取得的图片,请存为.tif 格式或者.gif 格式。图中的文字或不清楚的线条在PhotoShop 中修改。参数如下：先修改至最终成图的尺寸；然后取细线4 pixels, 粗线 7 pixels ； 汉字 8 point/宋体，英文和数字 8 point/Time new roman 字体, 罗马字 8 point/Symbol 字体 加写文字.
y /m t /s
仅供个人参考 For personal use only in study and research; not for commercial use 常用“电气制图及图形符号国家标准” 目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标志、 接线端子通则32 煤矿电气图用图形符号34
电气制图及图形符号国家标准汇编 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2 3、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法 1、图线形式应采用表3所示的图线型式 表3 2、图线宽度： 一般从以下系列中选取： 0.25，0.35，0.5，0.7，1.0，1.4，（mm） 一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。 3、图线间距： 建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。 4、字体: 为了适应缩微的要求，推荐的字体最小高度如表4所示
表4 5、箭头及指引线 箭头：信号线和连接线的箭头应是开口的如图1 图1 指引线：指引线应是细实线 指引线的箭头应是实心的如图2 图2 指引线末端在轮廓线内围一黑点如图3 图3 指引线末端在电路线上用一短斜线见图4 4mm2 2.5mm2 图4 三、统一图形符号 所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。 中华人民共和国国家标准
常用“电气制图及图形符号国家标准”目录 一、统一图幅1 二、统一画法2 三、统一图形符号4 GB4728.2-84符号要素、限定符号和常用的其他符号4 GB4728.3-84导线和连接器件8 GB4728.4-85无源元件12GB4728.5-85半导体管和电子管15 GB4728.6-84电能的发生和转换19 GB4728.7-84开关、控制和保护装置23 GB4726-83电气接线端子识别和字母数字符号标志、 接线端子通则32 煤矿电气图用图形符号34
电气制图及图形符号国家标准汇编 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2 3、 械制图图纸幅面及格式》的规定加大幅面。二是可将矿区供电系统图按地面、井下或分水平分别绘制。 二、统一画法 1、图线形式应采用表3所示的图线型式
一般从以下系列中选取： 0.25，0.35，0.5，0.7，1.0，1.4，（mm） 一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。 3、图线间距： 建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。 4、字体: 为了适应缩微的要求，推荐的字体最小高度如表4所示 5 箭头：信号线和连接线的箭头应是开口的如图1 图1 指引线：指引线应是细实线 指引线的箭头应是实心的如图2 图2 指引线末端在轮廓线内围一黑点如图3 图3 指引线末端在电路线上用一短斜线见图4 4mm22.5mm2 图4 三、统一图形符号 所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气 图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。
景观设计制图规范 主编： 校对： 审定： 编者单位：杭州天香园林有限公司 编制日期：2011年11月11日
景观设计制图规范 目录………………………………………………第一章：总则 第二章：制图规范 一.一般规定 1.图幅、比例……………………………………… 2.图层…………………………………………… 3.图线、图例……………………………………… 4.文字标注………………………………………… 5.尺寸标注………………………………………… 6.常用符号………………………………………… 二.专项规定……………………………………… 1.总图…………………………………………… 2.放线索引图……………………………………… 3.竖向…………………………………………… 4.道路铺装……………………………………… 5.绿化植栽……………………………………… 6.小品…………………………………………… 7.水电…………………………………………… 三.材料名称标注…………………………………… 四.图纸编排及装订…………………………………
第三章：作图软件规范设置 第四章：图纸内容及要求 一.方案设计图 (一)方案设计展板 (二)方案设计图册 (三)方案设计幻灯演示文件二.扩大初步设计图 第五章：附图
第一章总则 1.为了统一制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。 2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。 3.本标准适用于计算机制图。 4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。 第二章制图规范 第二章(一) 一般规定 第一节图幅、比例 一.图纸幅面： 1.图框采用经典标准图框 2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。 3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。
CADS准制图规范 CAD制图规范 （一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2．每张图纸须编制图名、图号、比例、时间。3．打印图纸按需要，比例出图。（二）、常用制图方式。 一、常用比例 1：1 1：2 1：3 1：4 1：5 1：6 1：10 1 ：15 1：20 1：25 1 ：30 1 ：40 1：50 1 ：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型 1．粗实线：0.3mm 1. 平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2. 室内外立面图的轮廓。 3. 建筑装饰构造详图的建筑物表面线。 2．中实线：0.15-0.18mm 1. 平、剖面图中被剖切的次要建筑构造的轮廓线。 2. 室内外平顶、立、剖面图中建筑构配件的轮廓线。3．建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线：0.1mm 1. 填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线：0.1-0.13mm 1. 室内平面、顶面图中未剖切到的主要轮廓线。
2. 建筑构造及建筑装饰构配件不可见的轮廓线。 3. 拟扩建的建筑轮廓线。 4. 外开门立面图开门表示方式。 5．细点划线：0.1-0.13mm 1. 中心线、对称线、定位轴线。 6．细折断线：0.1-0.13mm 1. 不需画全的断开界线。 三、打印出图笔号1-10 号线宽设置 1 号红色0.1mm 6 号紫色0.1-0.13mm 2 号黄色0.1-0.13mm 7 号白色0.1-0.13mm 3 号绿色0.1-0.13mm 8.9 号灰色0.05-0.1mm 4 号浅兰色0.15-0.18mm 10 号红色0.6-1mm 5 号深兰色0.3-0.4mm 10 号特粗线：1. 立面地坪线 2. 索引剖切符号 3. 图标上线 4. 索引图标中表示索引图在本图的短线 三、剖切索引符号 1. m: ?12mm在A0 A1、A2、图纸） 2. m: ?10mm在A3 A4 图纸） 3. 特粗线到索引线为剖视方向 4. A:字高5mm在A0、A1、A2、图纸）字高4mm在A3 A4图纸） 5. B-01:字高3mm在A0、A1、A2、图纸）
电气图纸制图规范及电气图纸的识读方法( 一) 前言: 本文来自于多个单位的电气工程技术人员, 现场施工人员等与三峡十年的信息交流, 意见反馈等方式取得的大量电气图第一手信息资料, 以供大家在现实生活中参考学习! 本文共分为十九个章节, 分三篇。第一篇共计九个章节介绍。 一、电气图定义: 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线, 用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系, 或者用以提供工作参数的表格、文字等, 也属于电气图之列。 二、电气图分类: 1、系统图或框图: 用符号或带注释的框, 概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图: 用图形符号并按工作顺序排列, 详细表示电路、设备或成套装置的全部组成和连接关系, 而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图: 表示理论的或理想的电路而不涉及实现方法的一种图, 其用途是提供绘制电路图或其它有关图的依据。 4、逻辑图: 主要用二进制逻辑( 与、或、异或等) 单元图形符号绘制的一种简图, 其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图: 表示控制系统的作用和状态的一种图。 6、等效电路图: 表示理论的或理想的元件( 如R、 L、 C) 及其连接关系的一种功能图。 7、程序图: 详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表: 把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图: 表示功能单元全部外接端子, 并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表: 表示成套装置、设备或装置的连接关系, 用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表: 表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。( 结构单元指在各种情况下可独立运行的组件或某种组合体) ⑵互连接线图或互连接线表: 表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。( 线缆接线图或接线表) ⑶端子接线图或端子接线表: 表示成套装置或设备的端子, 以及接在端子上的外部接线( 必要时包括内部接线) 的一种接线图或接线
电气制图及图形符号国家标准(doc 45页) 部门： xxx 时间： xxx 整理范文，仅供参考，勿作商业用途
常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定
前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件 8 GB4728.4-85 无源元件 12 GB4728.5-85 半导体管和电子管 15 GB4728.6-84 电能的发生和转换 19 GB4728.7-84 开关、控制和保护装置 23 GB4726-83 电气接线端子识别和字母数字符号标誌、 接线端子通则 32 煤矿电气图用图形符号 34
电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16开幅页共531页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2
内容摘要: 一、总则 1、工作目标 2、工作范围 3、工作风格 二、制图 1、制图规范 2、图纸目录 3、图纸深度 4、图纸字体 5、图纸版本及修改标志 6、图纸幅面 7、图纸幅面 8、图层及文件交换格式 一、总则 1、工作目标 规范化——有效提高建筑设计的工作质量； 标准化——提高建筑设计的工作效率； 网络化——便于网络上规范化管理和成果的共享。 2、工作范围 本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图。 3、工作风格 本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 建筑专业：建筑设计说明；建筑设计统一说明；建筑构造统一说明；建筑定位图；平面图；立面图；剖面图；楼梯详图；建筑详图；门窗详图。 结构专业：结构设计总说明，基础布置图，剪力墙编号及剪力墙表，梁配筋图，板配筋图，楼梯图，大样图 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 建筑 用途字型字高宽高比： 图纸名称中文 10mm 图纸名称比例中文 7mm 说明文字标题中文 4.0mm 标注文字中文 3.5mm
说明文字中文 3.5mm 总说明中文 64f 5.0mm 标注尺寸西文 3.0mm 结构 用途字型字高宽高比： 图纸名称中文 10mm 图纸名称比例中文 7mm 说明文字标题中文 4.0mm 标注文字中文 3.5mm 说明文字中文 3.5mm 总说明中文 64f 5.0mm 标注尺寸西文 3.0mm 注：中西文比例设置为1：，说明文字一般应位于图面右侧。字高为打印出图后的高度。其他符号内文字宜采用天正自动生成的字型，高度统一设置为。 5、图纸版本及修改标记 5.1.1施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2方案图或报批图等非施工用图版本号 第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 图面修改标记 图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。 简单或单一修改仍使用变更通知单。 6、图纸幅面 图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图框文件放在单位的计算机网络服务器上（具体位置S:\\09年海口滨江帝景项目施工图汇总专用\01建筑施工图\公用\图框(2008[1].）。 图纸种类图纸宽度（mm）图纸高度(mm) 备注 A0 1189X841 A1 841X594 A2 594X420 A3 420X297 A4 297X210 主要用于目录、变更、修改等 特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。 图纸比例 常用图纸如下，同一张图纸中，不宜出现三种以上的比例。 常用比例表表3 常用比例 1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000 可用比例 1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500
电气制图及图形符号国 家标准 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
常用“电气制图及图形符号国家标准” 有关规定“煤矿电气图专用符号”规定
前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 符号要素、限定符号和常用的其他符号 4 导线和连接器件 8 无源元件 12 半导体管和电子管 15 电能的发生和转换 19 开关、控制和保护装置 23 GB4726-83 电气接线端子识别和字母数字符号标志、 接线端子通则 32 煤矿电气图用图形符号 34
电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16开幅页共531页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2 3、如果表1和表2所列幅面仍不能满足要求时，一是可按照《机械制
电气图纸制图规范及电气图纸的识读方法（二） 本篇共计七个章节： 九、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向） 实心箭头：用于可变性、力或运动方向，以及指引线方向。 指引线：指示注释的对象，应为细实线。 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。 ⑴、尺寸注法的基本规则 ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。 ②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。 ③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。 ④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 ⑵、尺寸注法 ①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。 ②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。 ③、在没有足够的位臵画箭头或注写数字时也可移出标注。 ④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。正方形符号用□。 7、安装标高有绝对标高和相对标高之分。
制 图 规 范 ( 试行规范) 前言 本规范是关于我公司的工程图纸制作的有关规定, 适用于设计部
内的CAD图纸的制作和部分管理。 本规范的目的是为了规范和统一我公司设计部的工程图纸的设计和制作, 使由我公司设计和制作的工程图纸更趋规范、更显美观, 和国际同行业的相关标准接轨。同时也希望经过统一设计的部的每位同事的制作, 来提高设计部的工作效率。再者也为了规范设计部和工程部之间的图纸交流。 本规范的使用说明 本规范共分六章: 第一章《图纸的分类和制作规范》主要讲述了组成一套完整的工程设计方案所需的图纸的分类及各类图纸应表示的内容及应达到的要求。其中讲述了各类平面图和立面、大样图的具体要求和各项规范。 第二章《图纸的编排和修改》主要讲述整套设计方案的图纸的编排顺序, 以及关于图纸修改的规定。 第三章《文件的管理规范》主要讲述关于文件的存放、操作和备份的有关规定。 第四章《图框的使用说明》主要讲述公司专用图框的详细内容, 包括图框的分类、图框的组成和图框的组成部分的详细说明。 第五章《图层的使用规范》主要讲述图层的作用、图层的约定及其使用说明。本规范对平面图和立面、大样图分别制定了两套不同的图层设定。正确使用图层是确保正确地控制图纸生成的重要前提, 也是提高作图效率的有效工具, 绘图者须严格遵守本章规范。 第六章《标准明细》详细列述了关于文字标注、尺寸标注、各
种符号标注、楼梯的绘制规范、填充图案样式的约定和门表的使用说明, 本章起到方便的索引查询作用。 目录 前言┄┄┄┄ 第一章图纸的分类和制作规范 1、图纸的分类 2、各类图纸的内容和要求 第二章图纸的编排和修改规范 1、图纸的编排 2、图纸的修改 第三章文件的管理规范 第四章图框的使用说明 1、图框的分类 2、图框的组成 3、图框的组成部分的详细说明 第五章图层的使用说明 1、图层的作用
一、制图国家标准基本规定 图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。它们是工程图样绘制与使用的准绳，必须认真学习和遵守。 在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。 （一）图纸幅面和格式 （1）图纸幅面尺寸和图框格式 为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。 表1 图纸基本幅面尺寸
图1 加长幅面 （2）图框格式 图样中的图框由内、外两框组成，如图2所示。外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。图样绘制完毕后应沿外框线裁边。 2-1 不留装订边的图框格式 2-2 留装订边的图框格式 图2 图框格式 （3）标题栏 每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。标题
栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。作业及练习中采用简化后标题栏，如图3所示。 图3 简化标题栏格式 （二）比例 比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。其中，原值比例是比值为1的比例，即1 ：1；放大比例是比值大于1的比例，如2 ：1等；缩小比例是比值小于1的比例，如1 ：2等。 表2 比例系列
学报作图常用参数 要点 图中所有线条、文字必须用黑色绘制；用线形或标识符区分；不得有阴影；字不要压线。 1 Word 2003中的图形 简单的方框图、程序框图和几何图形一般用word 2003中的绘图软件来完成。相关常用参数如下。一 ◎小技巧：多用文字居中，绘图中的对齐与分布。 图形完成后选中所有图形进行组合。 ◎对于复杂的图形，可用各种专业软件来做，如用visio ，AutoCAD 等作图。一般直接将矢量图插入文中。 2 坐标曲线图 绘制数据曲线的常用软件有三种：Microcal Origin 5.0, Matlab 和Microsoft Excel. Microcal Origin 5.0是其中功能最强的一种，所以建议作者使用,该软件可从网上下载。该软件的常用 Matlab 绘图功能也很强,但各细节参数需要通过函数调整,请查阅相关指导教材，以保证最终出图的尺寸为7cm ×5cm,坐标线粗0.5磅,曲线粗0.75磅,图上文字为8 point 或小5号. 3 照片以及其他位图 若无电子文档,请用扫描仪以600dpi 精度扫入,存为 .tif 格式或者.gif 格式；若是以抓图方式或以其他方式取得的图片,请存为.tif 格式或者.gif 格式。图中的文字或不清楚的线条在PhotoShop 中修改。参数如下：先修改至最终成图的尺寸；然后取细线4 pixels, 粗线 7 pixels ； 汉字 8 point/宋体，英文和数字 8 point/Time new roman 字体, 罗马字 8 point/Symbol 字体 加写文字. y /m t /s
电气图纸制图规范及电气图纸的识读方法（一） 前言： 本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！ 本文共分为十九个章节，分三篇。第一篇共计九个章节介绍。 一、电气图定义： 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图分类： 1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。 4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图：表示控制系统的作用和状态的一种图。 6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。 7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体） ⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表） ⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
前言 在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。 本书是以制图标准为基础，结合具体工程实例书写而成。书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘内图纸均含标准图层。符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交
流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。
目录 一、图纸幅面规格 二、符号的设置 三、材质图例的设置 四、尺寸标注与文字标注的设置 五、线型与笔宽的设置 六、电脑图层的设置 七、比例的设置 八、图面构图的设置 九、施工图编制的顺序 十、图表 十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项 十三、施工图与现场深化设计 十四、施工图的归档与分类 十五、关于布局空间与模型空间在实际绘图中的应用
电气图纸制图规范与识图 本篇共计七个章节： 九、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。 指引线：指示注释的对象，应为细实线。 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。 ⑴、尺寸注法的基本规则 ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。 ③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。 ④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 ⑵、尺寸注法 ①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。 ②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。 ③、在没有足够的位置画箭头或注写数字时也可移出标注。 ④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。正方形符号用□。 7、安装标高有绝对标高和相对标高之分。 绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。 相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。 电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。 8、方位：电力照明和电信布置图等类图纸按上北下南，右东左西表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。 风向频率标记：表示设备安装地区性一年四季风向情况，在电气布置图上往往还标有风向频率标记。它根据此地区多年平均统计的各个方向吹风次数的百分数，按一定比例绘制而成的。
设计制图规范 1.总则 1．1、目的 1．1．1规范化--有效提高装饰设计的工作质量； 1．1．2标准化--提高装饰设计的工作效率； 1．1．3网络化--便于网络上规范化管理和成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。 1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。 1．3、工作风格 1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。 2．图纸排序 2．1 施工图编排顺序： 1、图封面 2、设计说明 3、图纸目录 4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图） 5、给水平面改造施工图，排水平面改造施工图
6、电气改造施工图 3．字体 3．1 图纸字体： 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。 Romans.shx(西文花体)、 romand.shx（西文花体）、 bold.shx（西文黑体）、 txt.shx（西文单线体）、 simpelx(西文单线体)、 st64f.shx（汉字宋体）、 ht64f.shx（汉字黑体）、 kt64f.shx（汉字楷体）、 fs64f.shx（汉字仿宋）、 hztxt.shx（汉字单线）。 3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。 3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。说明文字一般应位于图面右侧。 4．图式 4．1图纸幅面： 图纸图幅以A3图纸为主。 4．2图纸尺寸规格
制图标准和有关规定 第一节图纸的幅面 为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。如表3—1所示。 表3-1 其图纸幅面如图3—2所示。 图3-2 图纸幅面 为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。如图3—2所示。 注：图纸的短边不得加长。 第二节图框线 图框线格式用粗实线画出，如图3—2所示。 第三节图标与图签 图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。图标栏是说明设计单位、图名、编号的表格。 图标的位置一般在图纸的右下角。图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。如表3—3所示。
表3-3 图签栏是供需要会签的图纸用的。1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。 图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。具体形式如表3—4所示。 表3-4 图3-5 图纸幅面
第四章工程图的基本要素 为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。下面我们从比例开始介绍。 第一节比例 图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。图纸比例用阿拉伯数字和符号“：”表示。如1:100、1:50等。1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。 一般图纸采用的比例可见表4—1。 第二节图线 在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。 线型可分为实线、虚线、点划线、双点划线、折断线、波浪线等。 线宽等级分为粗线、中粗线、细线三个等级。以粗实线的线宽为基本单位，用b表示。首先确定粗实线的宽度，再选定中实线和细实线的宽度，使它们构成一个线宽组。它们的线宽比可以为b:0.5b:0.35b（b:b/2:b/4），粗线的宽度b约为0.35～1.0mm。 通常在一个图样中所用的线宽不宜超过三种。 常见的线型图例如表4—2所示。
电气制图及电气图形符号国家标准整理 为了帮助大家更好地备考2017年的，为大家带来一份电气制图及电气图形符号国家 标准整理，希望能对大家有帮助，更多内容欢迎关注网! 电气制图及电气图形符号国家标准主要包括如下四个方面： 【1】、电气制图4项; 【2】、电气简图用图形符号13项; 【3】、电气设备用图形符号2项; 【4】、主要的相关国家标准13项。 1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关 的标准。这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。 GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主 要包括以下几个分标准： (1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》; (2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》; (3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。 电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制 板制图》。 有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。 2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。这13个国标都是等同采用最新版本的国际电工委员会IEC617 系列标准修订后的新版国家标准。 GB/T4728由以下13部分组成：
常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定
前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、 接线端子通则32 煤矿电气图用图形符号34
电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16开幅页共531页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2
一、常用制图规范： 1、图纸尺寸： A0：841X1189 A1：594X841 A2：420X594 A3：297X420 A4：210X297 2、线型： 虚线、单点画线或双点画线的线段长度和间隔，宜各自相等。 单点画线或双点画线的两端，不应是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。 虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。 3、比例： 常用比例： 1、2、5、10、20、50、100、150、200、500、1000…… 4、剖切符号： 需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面图上。 断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向 5、对称符号 由对称线和两端的两对平行线组成。对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6～10mm，每对的间距宜为2～3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2～3mm。 连接符号应以折断线表示需连接的部位。 指北针的形状宜如图所示,其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。 6、轴线：定位轴线应用细点画线绘制。 定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。 7、材料图例：普通砖、混凝土、钢筋混凝土、木材（纵横）、夯实土壤。
