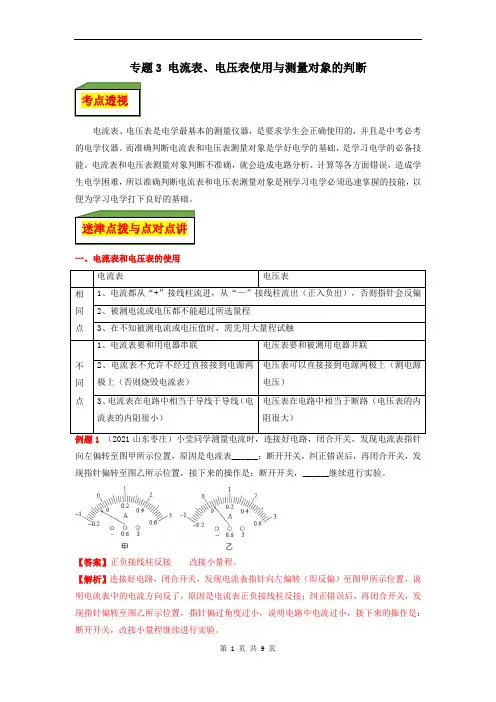

电压表、电流表的使用方法和测量对象的判断
【学习目标】
1.电流表和电压表的使用方法
2.判断电流表的测量对象
3.判断电压表的测量对象
考点一：判断电流表的测量对象
电流路径法：经过用电器的电流同时经过电流表，则电流表测量该用电器的电流。相反，电流表与用电器并联（优先选用）。
去表法：将电流表去掉，不能正常工作的用电器就是与该电流表串联的用电器，那么该电流表就测量经过该用电器的电流。

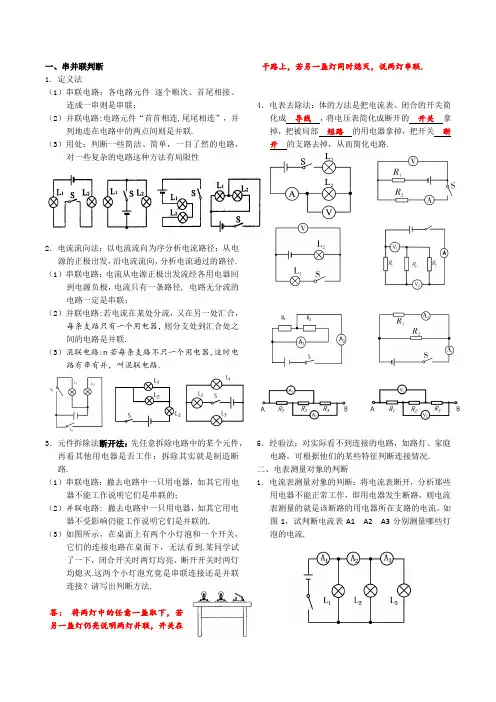

【例题】如图1，试判断电流表A1、A2、A3分别测量哪些灯泡的电流。
答案：
当断开A3时，L3断路，故A3测的是L3的电流。
当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。
当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。
【例题】如图2所示的电路，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过灯L1、L2、L3的电流分别为多少？
答案：通过灯L1的电流为0.3A；L2的电流为0.3A，L3的电流为0.6A
考点二：判断电压表的测量对象
判断电压表测量对象的方法：
①滑线法。从电压表两接线柱上出来的导线可在导线（含开关、电流表等不计电阻大小）上任意滑动，直到遇到用电器或电源为止。
②去源法。将电源去掉，以所选中的电压表为中心（其他电压表所在支路视为断路），看哪些用电器与该电压表构成回路，则该电压表就测这些用电器的电压。
【例题】判断下列电压表的测量对象
考点三：填表问题
方法：①先找干路，干路上只能是电流表；②有用电器的支路上只能填电流表；③单独和用电器并联的支路上只能是电压表。④然后再根据“导线法”来确定，下面是“导线法”的详细介绍：
A.用一根导线代替“○”时，若出现短路时，“○”内填电压表；
B.用一根导线代替“○”时，若电路各部分都能正常工作，“○”内填电流表。
C.若题目中有“并联”条件，则使用“电流路径法”，即每个支路上的用电器都与电源构成一个回路，且各支路上电流互不通过、互不影响。
【例题】在下列图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作。
【例题】在右图中的○里填上适当的电表符号，当开关S闭合以后，要求两灯并联，电路能正常工作。
课时作业
1.如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？ （1）串联时，A 是 ，B 是 ，C 是 。 （2）并联时，A 是 ，B 是 ，C 是 。
2.如图2所示的电路中，把圆圈所代表的电表填入其电路符号。
L 1
L 2
A
B
C
B
L 2
L 1
A
C
D
L
V2
A1
A2
V1
R
图1 图2 图3
3.判断图3所示电路的连接方式以及电表所测量的对象。 （1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。 （3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。 （5）电压表测量V 2测 两端的电压。
4.如图4所示，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。
5.如图5，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量 两端的电压。电压表V 2测量 两端的电压。
图4 图5 图6
6.如图6，电灯L 1、L 2、L 3是 联，电流表A 1测量通过
的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
7.如图7
所示，电路中两只灯泡L 1和L 2均正常发光，则下面说法中正确的是 〔 〕 A.甲是电流表，乙是电压表 B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表
图7 图8
8.如图，电灯L 2、L 3是 联，然后再与L 1 联。电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
参考答案：
1. （1）电压表 电流表 电压表；（2）电流表；电压表；电流表；
2. 电流表；电压表；电流表；电流表；
3. 并联；干路；L ；电源；L
4.并联；干路；L2；电源；
5.串联；L1或L2；L1；L2；
6.并联；干路；L2和L3；L3；
7.A；
8.并联；串联；干路；L2；L3；L1；L2
