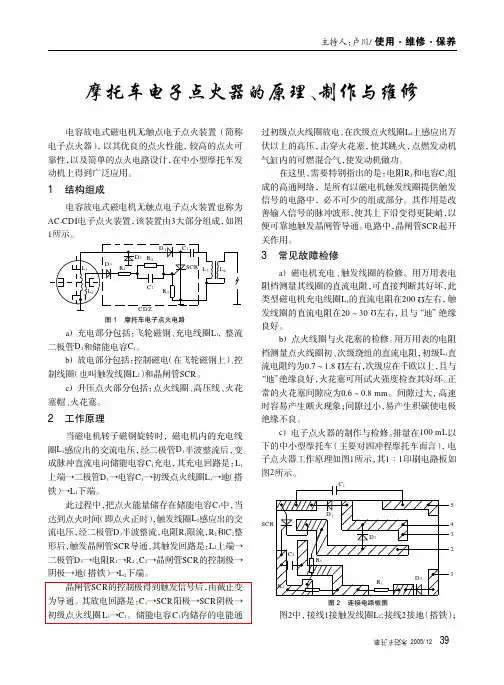

摩托车电子点火器的原理与制作
欧向林
一、两种电子点火电路及其工作原理
图1和图2是两种点火器电路，其基本原理都是由主点火线圈L1向c1充电，控制线圈L2触发可控硅，使c1向L3放电，由L4感应出高压完成点火。
图1是一种自动跟踪电路。L2产生的相位脉冲由Ic②脚输入，再由Ic①脚输出。Ic⑥、⑩脚及其外围元件设定的积分电压波形与内部进角电压波形比较。控制进角开关开通。
因此，Ic⑩脚输出的信号会跟踪发动机转速度变化而自动调整点火提前。但这一电路在国产摩托车实际应用中故障率高。原因是点火器塑料盒子体积小，长宽只有6．5cm×3-2cm，所以元件排列密度大，加上国产小型化元件离散性大。很多这种点火器在工作一至两年后出现车子打火难和马力下降等现象。此外，这种电路元器件多、成本高，不适合读者制作和生产。图2是一种既简单又实用的电路。其工作原理是L1产生交流电压经D3整流向c1充电，控制线圈L2电流经D1整流，再经R1、R2、R3限流分压后触发可控硅导通，电流经L3并在L4上产生高压完成点火。
二、对电路图2的改进
图2电路使用效果较图1电路为差，在车子加油提速时尤为明显。笔者经过长时间的实验和改进，其使用效果不但可以与图1电路相比，而且车子的加油提速效果更好。
1．改动方法及效果
1．增加c1容量，即增加放电电流；
2．选用电流比2P4M大一倍以上的可控硅；
3．根据新选用的可控硅特性调整可控硅G极相关的元件参数(需在车子上反复调试确定)。
经过改进的点火器，用户使用普遍感到满意。其原因是加大电流后火花增强，而车子在加大油门时，气缸内混合气浓度增加，雾化也相对变差，这时只有加强火花，才能使混合气瞬间充分燃烧。如需生产图2的点火器，除准备上述元器件外，还需备有连接插头、电路板、塑料盒子、环氧树脂等。
2．简要制作过程
先将插好的电路板细心地检查，排除错焊、假焊，然后放进塑料盒子内，接着放入石米作填充料，最后将混合好的环氧树脂倒进去，经4h一6h固化即可。这种点火器性能好，制作成本低，适合以家庭工厂形式组装生产。
因近几年我国城乡摩托车发展和普及加快，读者可以从生产维修件开始(笔者将陆续介绍其他摩托车电器配件生产的原理与制作方法)。

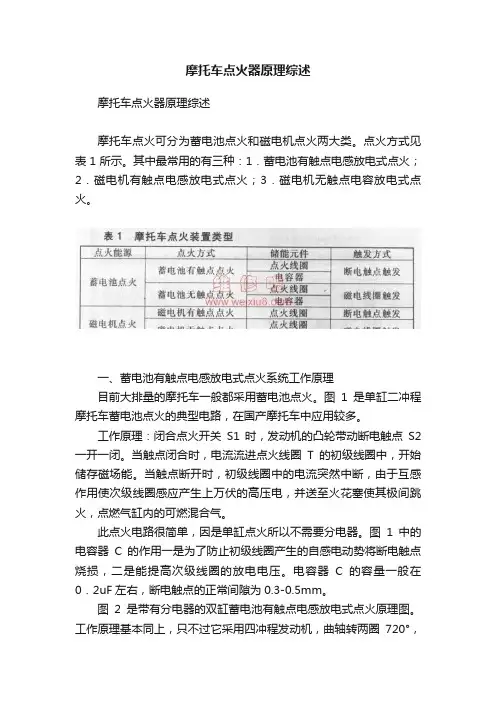

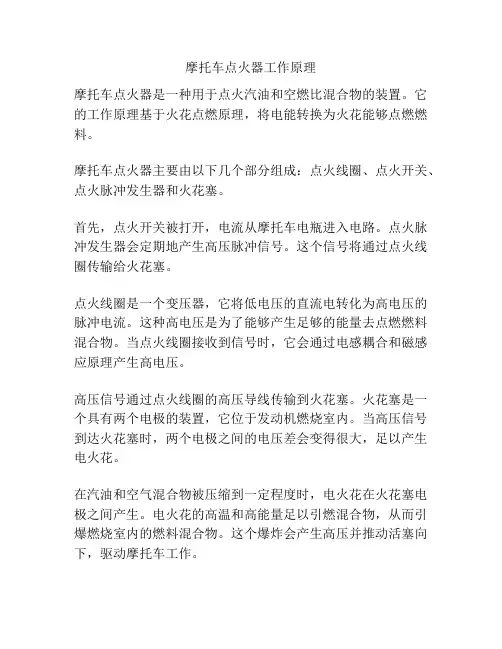

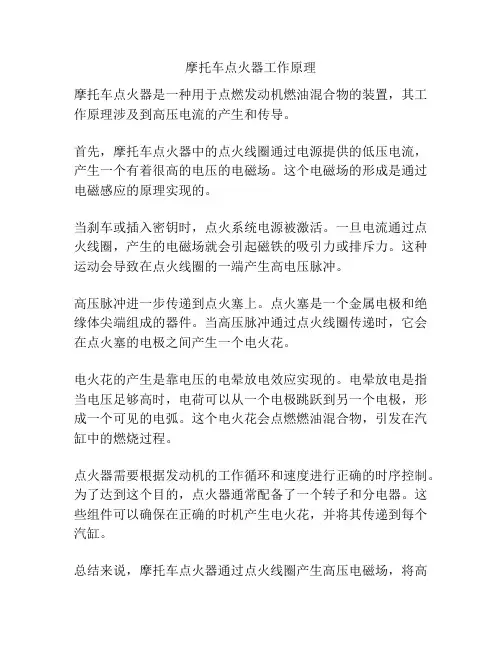

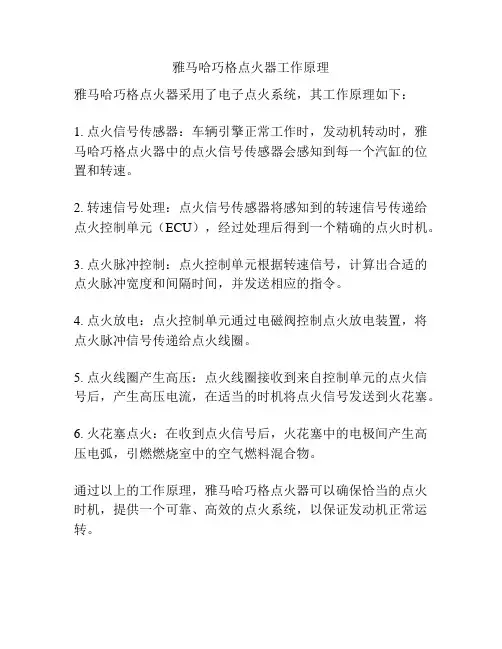

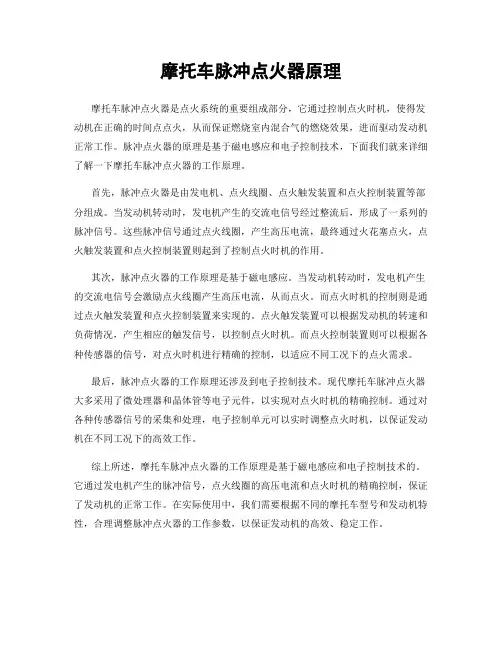

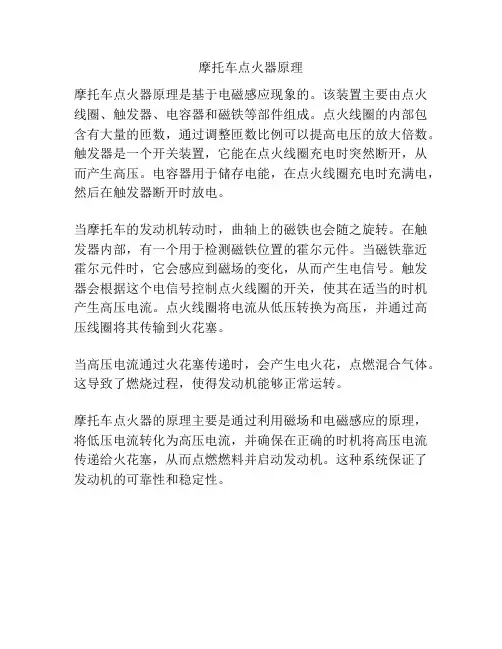

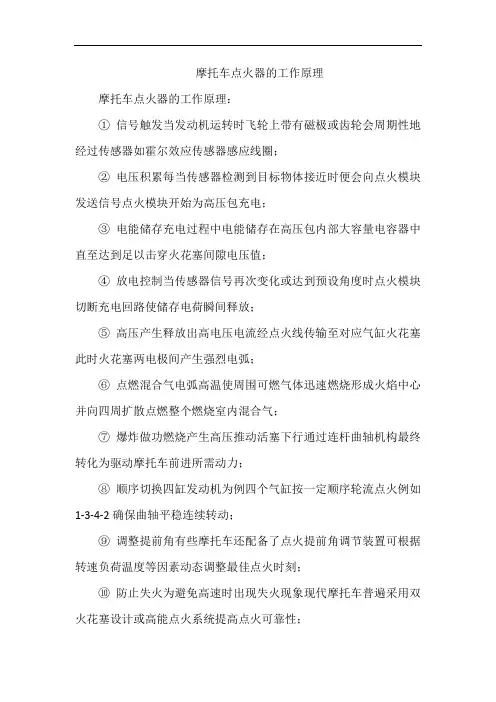

摩托车点火器原理综述 摩托车点火可分为蓄电池点火和磁电机点火两大类。点火方式见表1所示。其中最常用的有三种：1．蓄电池有触点电感放电式点火；2．磁电机有触点电感放电式点火；3．磁电机无触点电容放电式点火。 一、蓄电池有触点电感放电式点火系统工作原理 目前大排量的摩托车一般都采用蓄电池点火。图1是单缸二冲程摩托车蓄电池点火的典型电路，在国产摩托车中应用较多。 工作原理：闭合点火开关S1时，发动机的凸轮带动断电触点S2一开一闭。当触点闭合时，电流流进点火线圈T的初级线圈中，开始储存磁场能。当触点断开时，初级线圈中的电流突然中断，由于互感作用使次级线圈感应产生上万伏的高压电，并送至火花塞使其极间跳火，点燃气缸内的可燃混合气。 此点火电路很简单，因是单缸点火所以不需要分电器。图1中的电容器C的作用一是为了防止初级线圈产生的自感电动势将断电触点烧损，二是能提高次级线圈的放电电压。电容器C的容量一般在0．2uF左右，断电触点的正常间隙为0.3-0.5mm。 图2是带有分电器的双缸蓄电池有触点电感放电式点火原理图。工作原理基本同上，只不过它采用四冲程发动机，曲轴转两圈720°，各缸火花塞跳火一次，即双缸火花塞跳火的间隔时间为360°。 在多缸的摩托车蓄电池点火系统中，为了改善发动机高速运转时的点火特性，某些车型取消了分电器，
采用一种所谓的“浪费火花型”点火。其关键元件是点火线圈T的次级线圈的变型，见图3所示。由于此点火线圈T的次级线圈的两端分别接第一缸和第二缸的火花塞，因此在点火时，一缸和二缸的火花塞同时跳火。只有处于压缩行程终了的那个气缸火花塞的跳火才是有效的，而相对于这时处于排气行程的另一个气缸火花塞的跳火是无效的，是多余的跳火，即所谓“浪费火花型”点火。 此类无分电器式点火，由于两个气缸的火花塞是串联的，因此要求跳火电压能同时击穿两个火花塞的间隙，故要求点火线圈产生的能量要大，次级放电电压要高。 二、磁电机有触点电感放电式点火 磁电机多数采用四极的外转子飞轮，飞轮上固定有四块尺寸相同的永久磁铁。磁电机点火是依靠旋转的永久磁铁与飞轮内固定的线圈绕组之间产生感生电动势作为能源的。 磁电机点火分为有触点式和无触点式两种，图4是早期磁电机有触点点火的基本原理图。 工作原理：早期的磁电机有触点式点火的点火线圈T是置于飞轮内的。当永久磁铁随飞轮旋转时使穿过点火线圈绕组中铁芯的磁通量发生周期性的变化，因而在T的初级和次级线圈中均产生感生电动势。但这时次级产生的感生电动势较低，不足以击穿火花塞电极间的气隙。 在触点s2闭合期间，T的初级线圈中产生电流，储存能量。当s2断开时，初级线圈中的电流立即中断，次级线圈便感应产生上万伏的高压电。 另外，磁电机飞轮中还有专供产生照明和信号电源的线圈绕组(图4中未画出)。该磁电机的熄火控制方式不同于用蓄电池作电源的车辆，它是闭合点火开关S1使初级线圈中的电流被短路来实现的，因而在要点火时，必须先断开S1才能进行点火。 为了进一步改善提高这种磁电机点火装置的性能，现在的磁电机有触点式点火，已将点火线圈单独设置在外部，磁电机内设有专门提供点火信号的点火信号线圈。这样可以使点火线圈的尺寸不受磁电机内空间的限制，有利于点火线圈的设计和整体点火性能的提高。图5是本田CD70／90、CG125等摩托车点火装置的原理图。 其工作原理也很简单：将s1断开后，飞轮带动磁铁旋转，S2闭合时，点火信号线圈中产生感生电流，储存磁场能。当S2断开时，点火信号线圈向点火线圈的初级迅速放电，次级线圈便感应产生高珏电。 目前，这种点火装置在国内外摩托车上获得了广泛的应用。 三、磁电机无触点电容放电式点火 尽管磁电机有触点式点火不断地改进提高，但是正因为有触点的存在，不可避免地要出现触点烧损、凸轮磨损等现象，从而造成触点间隙的失准，影响点火正时。为了提高点火正时精度及工作时的可靠性和减少排污，以满足现代摩托车发动机的需要，必须要去掉断电触点改用电子点火，从本质上解决问题。

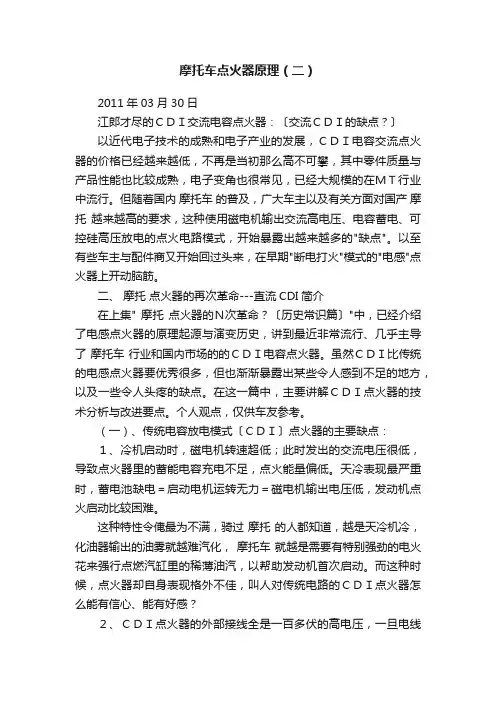

一、摩托车点火器的历史 有很多人在说直流电感点火的好处，但本人遇到的实际应用却效果很烂；于是突然对点火器来了兴趣，迅速展开研究，希望可以搞出一种使用12V电源的简易电感点火器。做事首先要过理论关，这是我的惯例；如果事情真正存在，就一定有其相应理论；如果某件事情在理论上不过关，再去努力也是类似搞永动机那样的徒劳。在几位高人的热心帮助下，初步掌握了点理论计算方法。（这些公式在物理教科书上也有，但那些鸟书不是自学教材，是些不带符号解释、不带举例计算说明的教学道具，教书匠赖以糊口讨生活的饭碗，不给老师交学费就如看天书。）然后又在版面上紧急呼吁，征求到高压包的样品，两天内做了N多测试和改动实验。 先简述高压包的电感作用：〔感应电动势与改变电压〕 火花塞在1mm间隙的电极上跳出电火花需要上万伏的超高电压，最早的点火器是利用电感高压包切断电流激发出超高电压。高压包本身是个利用电磁感应的变压器，当初极线圈有了上百伏的电动势后，（约十伏电压瞬间断电所为）次极线圈就会将其“放大”百倍，感应出上万伏的电动势，在火花塞的电极上跳火。 所以，做为依靠磁场做电磁／磁电转换作用的高压包，一定要有比较大的磁感效率，初极与次极线圈，也必须有足够的绕线匝数。但最近几年，某些车种的配件越来越偷工减料，当初在挂档车上有鹅蛋那么大的高压包，最后在踏板车上竟然萎缩到核桃大小；经测试发现电感量小了很多，点火能力也就缩水很多。 简述早年电感点火的基本模式：〔摩托电感点火器的第一代？〕 早年的摩托没有现代电子技术，要想产生高压电，只能依靠电磁感应原理。通常是用蓄电池在高压包的初极线圈上提前接通大电流，当曲轴点火凸轮旋转到点火位置时，电流开关上的白金触点被点火凸轮挑起分开＝迅速切断电流；突然间的断电使高压包初极线圈的磁场发生突变，被感应出十倍以上电压的电动势，次极线圈就被感应出上万伏的超高电压，送往火花塞打火。 朋友帮忙找到了750三轮摩托上的高压包，是只比大号电池手电筒还要粗大的家伙，还特沉重，拿在手里的感觉犹如一枚60炮蛋。现在有些摩托新出的电感高压包也还是这种激发模式，但其外形已经袖珍、轻巧很多。例如某种配置直流点火器的新款电感高压包，其初极阻抗据说有６毫亨，直流阻抗为４欧；若接通１２Ｖ蓄电池，初极线圈中电流最大值可到３Ａ，理论全额电能应达27mJ。但在实际测试中，通常切断３V电压＝不到１Ａ的电流，就可见到火花塞有微弱电火。 电感点火也分直流与交流两类，直流的点火系统是使用车中电瓶，耗电量类似一只几十瓦的灯泡，所以过去有一停车就及时关闭电锁的要求，以免将蓄电池的电
摩托车发动机技术及工作原理 （一）摩托车发动机工作原理概述 1．四冲程发动机工作原理（如图1所示） （1）第一行程-进气行程 活塞在上止点前某一规定曲柄转角时，进气门开启，可燃混合气被吸入汽缸。当活塞由上止点向下止点运动，排气阀则在上止点某一规定的曲轴转角时关闭，同
时活塞上方的汽容积增大，使汽缸形成真空度，可燃混合气继续通过进气门吸入。当活塞行至下止点后某一规定曲柄转角时，进气门关闭。此时，进气工作过程结束。 （2）第二行程-压缩行程 活塞由下止点向上止点运动，当进气工作过程终了时，进气门和排气门都处于关闭状态，此时汽缸内的可燃混台气形台被压缩。 （3）第三行程-翻烧膨胀作功行程 在压缩行程，当活塞向上行至上止点前某－规定曲柄转角时，火花塞电极间发出火花，将被压缩的可燃混合气点燃。燃烧着的可燃混合旬吏汽缸内的温度和压力急剧升高，活塞则在此高温高压气压的作用下，再由上止点向下止点运动，且通过连杆驱使曲轴旋转而做有用功。 （4）第四行程-排气行程 在燃烧膨胀行程，当活塞行至下止点前某一规定曲轴转角时，扫汽阀开启，废气即通过排气门开始排出。曲轴仍继续旋转，并推动活塞再由下止点向上止点运动，将废气推出汽缸。此排气过程直到活塞行至上止点后某一规定曲轴转角，扫汽门被关闭时终止。 2．四冲程发动机优缺点 （1）优点 进气、压缩、膨胀（爆发）、排气各过程各自单独进行，因此工作可靠效率高，稳定性好。低速至高速的转速范围大（500-1000r/min以上）。不存在二冲程发动机那样的窜气回流损失，燃油消耗率低。低速运转平稳，依靠闰渭系润滑，不易过热。进气就压缩过程时间长，容积效率及平均有效压力高。热负荷比二冲程发动机小。不用担心变形和烧蚀问题。扫漫大，可设计成大功率发动机。 （2）缺点 气门配气机构复杂，零部件多，保养困难；机械噪声大；由于曲轴旋转二圈爆发1次，所以旋转平衡不稳定。
摩托车电器系统原理简介 一、摩托车电器系统简述 摩托车电器系统通常由以下几个部分组成：电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。 二、摩托车电器系统的特点 1、摩托车电器系统一般采用12V直流电为电源，但是有的摩托车的照明系统和点火系统采用交 流电。 2、电源设备与用电设备并联连接，而开关则串联在二者之间，各用电设备互不干扰。 3、摩托车电路普遍采用负极搭铁（接地）。 4、在电路中的连接导线均采用规定颜色，根据这一特点可以比较方便地查找电路连接的故障。 5、在电路的连接中广泛采用插接器，在保养和检修时可以方便地断开或恢复电路的连接。 三、电源系统 电源系统的作用是给摩托车用电设备提供电能。一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。 ㈠蓄电池 1、蓄电池的作用 ①用作电源，当发电机供电不足时给用电设备供电； ②储存能量，将发电机的电能转化为蓄电池的化学能储存起来，用作在发电机供电不足时的补充； ③稳定电源系统的电压，发动机转速急剧波动时，发电机的电压波动也较大，蓄电池可以通过充电和放电吸收这种波动，稳定系统的电压。 2、蓄电池的分类 蓄电池按结构可分为开放型、密封型和干荷型。 ①开放型蓄电池又称普通铅酸蓄电池，这种蓄电池需经常检查液面高度，加注蒸馏水，定期从车上拆下进行充电等。 ②密封型蓄电池又称免维护蓄电池，在摩托车上合理使用过程中不需添加蒸馏水，接线柱腐蚀较轻，蓄电池自行放电较少，在车上使用或储存时不需要进行补充充电。 ③干荷型蓄电池又称干电瓶，其极板在干燥状态下能够长期保存电荷，在规定的保存期内（两年）如需使用，只要灌入符合规定的电解液，搁置15分钟，调整液面高度至规定值，不必进行初次充电即可使用。
