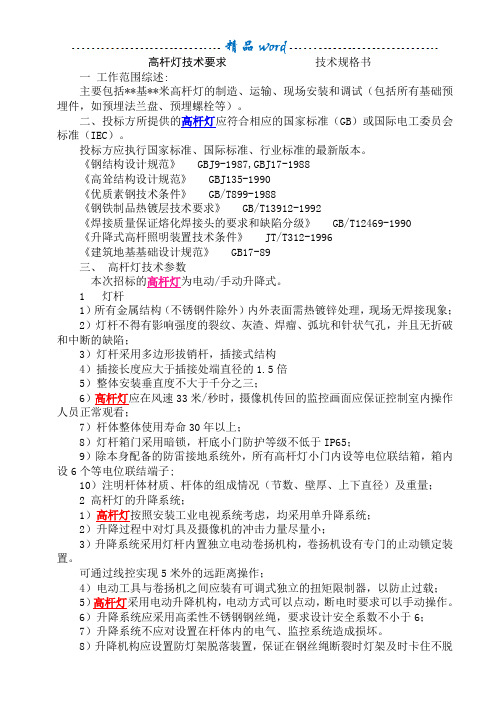

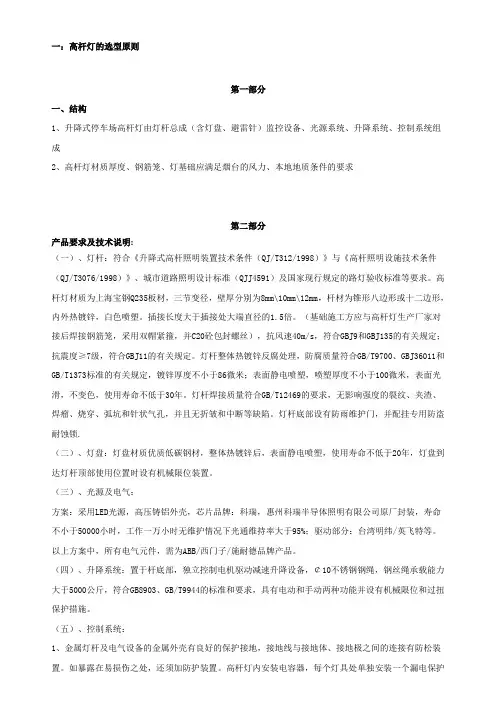

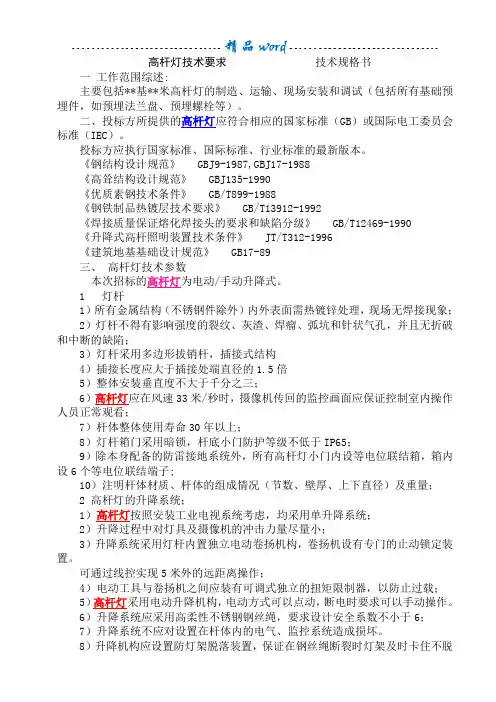

高杆灯基础设施图
50
20?16（径向筋）
20?16（径向筋）
R950 R750 R52516M42(均布)
?1900 ?1500
?1050 ?700
?10（环） ?16（环） 36?16（外竖向筋） ?6@100（螺旋筋） ?16（环）
?8@150（环）
2?16（环） 2?16（环）
150 50
2?10（环）
?10 （环）
?4800
?6@150(螺旋筋)
?6@300(箍筋)
50 150 4000
800 1200
2000
40?16(径向筋)
500
100
地脚螺栓16M42×2500
电缆穿管DG60 δ 1 0 模板
12?16（内竖向筋）
800
2?16(接地极) 接地圆钢
说明：
1、本基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。
2、本基础适用于地基承载设计值f ≥10tf/m 2和最大风力不超过11级的地区。但在山区和f <10tf/m 2的软弱地基的地区，地质情况比较复杂时，应由当地勘察设计单位确定，本图仅供参考。
3、本基础垫层厚度不小于150mm ，钢筋保护层厚度不小于40mm ，混凝土强度等级不小于C18（200kgf/c m 2）。
4、两根接地线?16与地脚螺栓应焊接牢固，接地电阻应小于10Ω。
5、本基础埋置深度为4.0米，基础顶面应高出回填土表面0.1米。
6、本基础图应征得当地城建部门认可后，才能施工。
42.5×16 孔均布
监控立杆规格 1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定。 2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。 3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。 4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。 5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。 6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于1.2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。
7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。 监控立杆安装规范 1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。 2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。 3、每一根金属监控杆立杆都必须接地，其接地电阻小于4欧；各立杆基础具体数据视现场施工需要为准。
道路监控立杆方案及图纸介绍 安装立杆的要求挑臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述。 1.基础施工 1.1.立杆基础 A．用途：固定摄像杆； B．基础结构、尺寸：如图所示； C．基础型号：由所需固定的摄像杆型号确定； D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础； E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、基础与窨井之间应有穿线管，且放置铁丝； 3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管； 1.2.窨井制作 A．用途：方便线缆敷设及系统检测维修； B．基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定； C．制作位置：在《设备平面布置图》标注窨井位置处制作； D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、窨井密封性能和防水性能良好。 E．材料：砖石、水泥、钢板；
1.3.线缆管敷设 A．用途：敷设线缆，防止线缆损伤； B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径； C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、线缆管密封好，防水性能良好； 3、线缆管离地面应不小于0.7 米； 4、线缆管管口应无毛刺和尖锐棱角； 5、线缆管内放置穿线铁丝。
D．材料：1、暗管敷设使用钢管； 2、明管敷设使用PVC 管。 1.4. 接地体安装 A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作； B．接地体结构、尺寸：如《接地体结构示意图》所示； C．安装位置：按《设备平面布置图》标注接地{****}置安装。图号：； D．安装要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6 倍； 3、接地体安装点下方应无任何管道、线缆经过； 4、接地体安装深度如《接地体安装示意图》所示； 5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。注意雨后不应立即测量电阻。 D．材料：2.5英吋钢管和30*5扁钢。
监控立杆规格及施工规范 一、结构要求： 基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。 监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。二、监控立杆及其主要构件结构装配的质量应满足下列要求： 1、监控立杆及其主要构件高度允许偏差± 200mm； 2、监控立杆及其主要构件截面尺寸允许偏差± 3mm； 3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm； 4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000； 5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。 6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10 ，连结应有防松动措施，且牢固可靠。 7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。 8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的 位移（绕度值）应不小于立杆及其主要构件高度的1/200. 9、监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。 11 、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min 的条件下，电动机功率应<450V；手动扭转应 <40N.m 12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应W4欧姆。 13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100m m,螺栓的预埋位置偏差不得大于 ±2mm;引入电缆预埋钢管的位置及规格等）。 14、一般的城市道路监控立杆均按照高6米横臂1米，来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25 砼,所配钢筋符合国标及受风要求。其中水泥为425 号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；整根杆（含基础）及其上配件应能抗8 级以上风力。所有的对接焊缝和贴角焊缝, 其厚度和强度应与被焊构件相等,焊缝应打磨光滑。 14.1、杆体观感：造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。杆体圆度标准＜6.35mm杆体表面光滑一致，无横向焊缝。密封立杆并包顶端以防水气进入，防水内漏措施可靠。 14.2 垂直度检验：监控立杆直立后，使用经纬仪对杆的两向垂直度作检验，
监控立杆标准文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
室外监控立杆制作及基础预置件要求 1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定； 2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧； 3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋； 4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水； 5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长） ×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。 6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。 8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。 焊接材料 1、符合现行国家标准的规定，并有合格证明文件。碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过，累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm，焊角余高为~，角焊缝的焊角高度应为6mm~8mm，焊角尺寸不允许小于设计尺寸。 2、防腐处理采用热浸锌，在进行防腐处理前，应对钢构件进行有效的除锈，热浸锌厚度不小于85um，锌层应均匀，用硫酸铜液作浸蚀试验时，4次以上不露铁，锌层应与金属本体结合牢固，经锤击试验，锌层不剥离，不凸起。浸锌完毕后应进行钝化处理，并且48h盐雾试验合格。每100 m杆，其轴线测量的直线度误差不超过‰，杆全长直线误差不超过1‰。 监控立杆的预埋件基础施工
监控立杆规格： 基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。 监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。 监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层 防护，镀锌层均匀且厚度不小于55μm。 监控立杆及其主要构件结构装配的质量应满足下列要求： 监控立杆及其主要构件高度允许偏差±200； 监控立杆及其主要构件截面尺寸允许偏差±3； 监控立杆及其主要构件安装后塔轴线位移允许偏差±5； 监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000； 监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。 钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。 监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。 在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。 监控立杆及其主要构件外壳的防护等级不小于：55，立杆及其主要构件的防护等级应满足露天使用环境的要求。 监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m的条件下，电动机功率应≤4 50W；手动扭转应≤40。 监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧
基础接地接地说明 1、本建筑物按二类防雷建筑设计,接地采用联合接地体(即保护接地、工作接地和防雷接地共用建筑物的基础作接地装置),利用底板基础内上下两层钢筋中不小于?16的两根钢筋按图示走向通长可靠焊接,(若不能利用结构基础钢筋则采用40X4热镀锌扁钢可靠焊接),其接地电阻不大于1欧姆，如实测满足不了要求，需增打人工接地极;接地体埋设深度不应小于0.5m。 2、进入建筑物的金属管道应与防雷接地装置连接，进入建筑物的铠装电缆的金属外皮应与防雷接地装置连接，高出屋面的金属构件应与避雷带焊接。 3、利用本建筑钢筋混凝土柱或剪力墙内的两根不小于?16的主筋作防雷引下线(图中表示 ),并应与基础底板内接地钢筋可靠焊接形成电气通路。防雷引下线A塔楼：1A1~1A13，B塔楼：2A1~2A15。 4、本建筑所有接地均从联合接地体按图示位置分别引出，具体做法见图集<<民用建筑电气设计与施工-防雷接与地>>08D800-8。 (1)电梯井道内接地干线：1B1~1B20。利用剪力墙或柱内两根不小于?16的钢筋通焊作接地干线引至电梯机房,并与机坑内预埋接地端子和电梯机房内预埋接地端子(160X160X6接地钢板,距地0.4m)做可靠电气连接,若不能利用剪力墙或柱内钢筋则采用40X4热镀锌扁钢沿竖井通长明敷。 (2)强、弱电井内接地干线：1C1~1C6；地下室配电间2C1。利用剪力墙或柱内两根不小于?16的钢筋通焊作接地干线，并与井内预埋接地
端子(160X160X6接地钢板,距地0.4m)做可靠电气连接，若不能利用剪力墙或柱内钢筋则采用40X4热镀锌扁钢沿竖井通长明敷。
(3)设备房的接地干线:变配电房1D1~1D11（塔楼1D10~11）；生活水泵房、消防泵房、制冷机房2SD1~2SD14（塔楼2SD7~14）；通信机房,网络机房，消防控制室2RD1~2RD5。利用剪力墙或柱内两根不小于?16的钢筋通焊作接地干线,并与设备房接地端子(160X160X6接地钢板,距地0.4m)做可靠电气连接,若不能利用剪力墙或柱内钢筋则采用40X4热镀锌扁钢明敷。 5、在部分防雷引下线1A1、2A3、2A5、2A13的一层处外墙距室外地面不低于0.5米处设置接地电阻测试点,具体做法参见<<民用建筑电气设计与施工-防雷接与地>>08D800-8第114页。 6、将筏板基础主筋同就近每一承台内钢筋可靠焊接,具体做法见<<民用建筑电气设计与施工-防雷接与地>>08D800-8第104~106页。 7、预留接地引出点:在1E1~1E6处敷设40X4的热镀锌扁钢至散水以外，埋深1m。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
以下引自2009年版《深圳市建筑工程设计、审图及报建常见疑难问题解析汇编》，供你参考。 【问】别墅屋顶避雷带可否采用暗埋敷设？ 解析：根据《建筑物防雷设计规范》GB50057-94（2000年版）第4.1.6条规定：“除利用混凝土构件内钢筋作接闪器外，接闪器应热镀锌或涂漆”。可见，当“利用混凝土构件内钢筋接闪器”时，它是可以暗埋敷设的。另，《建筑物防雷设计规范》GB50057-94（2000年版）第3.3.5条条文说明规定：“利用屋顶钢筋作接闪器，其前提是：允许屋顶遭雷击时混凝土会有一些碎片脱开以及一小块防水、保温层遭破坏”。 有鉴于此：1）避雷带尽量采用明敷而不宜暗埋敷设；2）当因种种缘故而导致避雷带必须暗敷时，可直接利用结构钢筋或金属构件作为接闪器，也可采用人工避雷接闪器暗敷在建筑物表面的抹灰层内。暗敷避雷带要求表面水泥厚度不大于2cm；3）当避雷带暗敷不可避免、且建筑物只依靠避雷带这唯一保护屏障时，建议该暗敷避雷带仅用于层数不高（低层或多层建筑物）、性质不很重要的第三类防雷建筑物。 接地体 基础接地体分人工接地体和自然接地体两种。自然接地体即兼作接地用的直接与大地接触的各种金属构件，如钢筋混凝土基础中的钢筋连通，建筑物的钢结构、行车钢轨、埋地的金属管道连通等。人工接地体是直接打入地下专作接地用的各种型钢或钢管等，采用多处深埋地极再连通作为接地装置。 一、基础钢筋网重复接地体制作 所有桩基钢筋应相互焊接连通，即将桩端钢筋与基础或者承台四周钢筋（亦称周长钢筋）相互焊接连通，以形成闭合接地网。 二、人工重复接地体制作 按设计标高（一般接地体埋设深度距地不小于0.8m），在建筑物四周墙距1m处挖深沟，将50×50×5镀锌角钢或铜排，长为2.5m横埋入沟底，然后与40×4镀锌扁铁焊牢通过放热焊接工艺（三面焊），焊完后清掉药皮，刷沥青油防腐，将接地线引出至需要位置上，埋上土夯实，并用摇表接地电阻值，不大于10Ω值为合格，并填于测试记录表。 此制作方式在建筑物四周均匀埋设10处。 三、防雷接地干线制作 3.31利用建筑物四周部分柱子上两根主钢筋（如防雷接地图纸上标记）作接地干线。即分别将柱子上两根主钢筋焊接于基础钢筋网接地体，然后逐层引下线焊接到顶层女儿墙上避雷网接闪器上。 3.2每层楼防雷接地引下线焊接，必须由下而上固定焊接两根主钢筋，为了施工方便，焊好后必须作好红漆标记。 3.3具体引下线焊接工艺，每当固定接地引下线两根主筋接头处（如机械接头），必须采用φ10～φ12园钢，跨接焊接，焊接长度应大于钢筋直径的6倍，必须采用两面焊牢，并及时清除药皮通过放热焊接，火泥熔接，热熔焊接。 3.4裙楼顶女儿墙应焊接防雷网，自裙楼层开始向上每隔三层必须在周梁上焊接均压环，即分别焊通（跨接焊）周梁上两根主筋并分别连接焊通柱子上引下线两根主筋上。 3.5管道井预埋接地线（φ12园钢）每隔三层引焊到均压环上。 3.6电梯井底层必须留有引接接地预埋件钢板块（100×50×10）
摄像机立杆监控立杆设计图及说明 道路摄像机立杆 立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。 室外机箱结构为露天防雨箱设计。机箱高度为0.8米，宽度为0.6米，厚度为0.45米。箱体防护等级达到IP54防护等级。需要有机箱基础,整体美观，表面喷涂明显的警示标志 ，机箱离地面高度不小于30厘米）。室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0—30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；并将机箱和立杆进行统一防雷接地。 前端设备防雷与接地 众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件 寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。 对于监控点来说遭到直接雷击破坏的可能性很小。随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。 1、前端设备直击雷的防护 ◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。具体措施： 在每根立杆顶端加装避雷针一根，根据滚球法计算，避雷针的有效保护范围在三十度夹角类，所以避雷针的高度，必须按照设备的安装位置计算。 2、前端设备的接地 ◆防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的.本司要求接地地阻应做到小于4欧姆以下.根据描述现场情况。前端设 备接地具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可.反之,如现场土壤情况情况恶劣(石沙等不导电物质较多).刚要借用导电设备.利用扁钢与角钢等.具体措施:用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好.地阻测试根据国标小于4欧姆即可. 监控立杆简要技术说明 1、监控杆为圆锥钢杆，其中双臂监控立杆高10m，臂长1.5m，壁厚4mm，;单臂杆高12m，臂长1.5m，壁厚4mm。监控杆上口直径80mm，下口直径200mm。监控立杆的支臂臂为碳钢管（Q235），直径60mm，壁厚3mm。 2、摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s,表面层保用五 年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。 3、摄像机立杆颜色为乳白色。 安全要求
30m独立避雷针的安装施工方案 独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。 一、根据设计单位计算，黄金埠35kV变电站新建工程将安装2根24米和1根30米高的独立避雷针，由于30米高的独立避雷针高度较高，重量大（1.515 T），且靠近构架和带电线路，因此，作业难度较大，特制定本施工方案。 二、施工时间 此项工程总体时间计划：2008年02月15日至2008年03月16日构件现场验收：2008年02月16日--02月22日 构件二次运输：2008年02月23日--02月29日 构件组装：2008年03月03日--03月08日 构件吊装：2008年03日10日--03月16日 三、施工内容及主要质量控制要点 （一）施工准备 （1）技术准备。 l）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项： a. 施工图纸与设备、原材料的技术要求是否一致； b．图纸表达深度能否满足施工需要；
c．施工图之间和总分图之间、总分尺寸之间有无矛盾； d．设计采用的四新在施工技术、机具和物资供应上有无困难。 2）技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 （2）机具准备。按照施工措施要求的工器具进行准备和检查，详细见附表一。 （3）构件进场、验收及堆放。 l）构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。 2）堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层。 3）构件验收的质量标准：对单节钢管弯曲矢高偏差控制在L/1500，且≤5mm；单个构件长度偏差≤±3mm。 （4）作业人员组织。 总负责人:梁敏技术负责人：刘杰 安全负责人：徐亚平施工负责人：何强 吊装负责人:陈刚测量负责人：毛贤德 构件组装: 技工4人，焊工2人，辅工4人。 吊装:指挥1人，吊车司机1人, 测工2 人，登高2人。 缆风固定:8人，溜绳控制: 2人，柱就位:4人，辅工：4人。 最终校正:测工：2人，技工：4人，缆风纠偏：4 人。
监控立杆规格: 基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。 监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。 监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层 防护,镀锌层均匀且厚度不小于55μm。 监控立杆及其主要构件结构装配的质量应满足下列要求: 监控立杆及其主要构件高度允许偏差±200m m; 监控立杆及其主要构件截面尺寸允许偏差±3m m; 监控立杆及其主要构件安装后塔轴线位移允许偏差±5m m; 监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000; 监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。 钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。 监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。 监控立杆及其主要构件外壳的防护等级不小于:I P55,立杆及其主要构件的防护等级应满足露天使用环境的要求。 监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/m in的条件下,电动机功率应≤450W;手动扭转应 ≤40N.m。 监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧 姆。 监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装 处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100m m,螺栓的预埋位 置偏差不得大于±2m m;引入电缆预埋钢管的位置及规格等)。 监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体,并对其表面作喷塑处理。 立杆采用Φ159×6直缝钢管;立杆与横支臂的连接端头(0.2m)采用 Φ89×4.5直缝钢管,焊接加强板(δ10钢板) 保护;立杆与基础采用法兰盘加预埋螺栓连接,焊接加强板(δ10钢板) 保护;横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板(δ1 0钢板)保护;立杆的中心轴线距横支臂靠路中心一侧端
室外监控摄像机立杆安装要求及避雷方案 安装立杆的要求挑臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述。 1. 基础施工 1.1. 立杆基础 A．用途：固定摄像杆； B．基础结构、尺寸：如图所示； C．基础型号：由所需固定的摄像杆型号确定； D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础； E．制作要求： 1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、基础与窨井之间应有穿线管，且放置铁丝； 3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管； 1.2. 窨井制作（最好采用市售标准间淄博拜斯特节能材料有限公司） A．用途：方便线缆敷设及系统检测维修； B．基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定； C．制作位置：在《设备平面布置图》标注窨井位置处制作； D．制作要求： 1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、窨井密封性能和防水性能良好。
E．材料：砖石、水泥、钢板； 走线管最好量化，标出高程数字、管道直径和管道材料。 1.3. 线缆管敷设 A．用途：敷设线缆，防止线缆损伤； B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径； C．制作要求： 1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定； 2、线缆管密封好，防水性能良好； 3、线缆管离地面应不小于0.7米； 4、线缆管管口应无毛刺和尖锐棱角； 5、线缆管内放置穿线铁丝。 D．材料：
30m 独立避雷针的安装施工方案 独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。 一、根据设计单位计算，黄金埠35kV 变电站新建工程将安装2 根24 米和1 根30 米高的独立避雷针，由于30 米高的独立避雷针高度较高，重量大（1.515 T ），且靠近构架和带电线路，因此，作业难度较大，特制定本施工方案。 二、施工时间 此项工程总体时间计划：2008 年02 月15 日至2008 年03 月16 日 构件现场验收：2008 年02 月16 日--02 月22 日 构件二次运输： 2008 年02 月23 日--02 月29 日 构件组装： 2008 年03 月03 日--03 月08 日构件吊装：2008 年03 日10 日--03 月16 日 三、施工内容及主要质量控制要点 （一）施工准备 （1）技术准备。 l）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导 则》的要求做好图纸会检工作，主要有下列几项： a. 施工图纸与设备、原材料的技术要求是否一致；b．图纸表达深度能否满 足施工需要； c．施工图之间和总分图之间、总分尺寸之间有无矛盾；
d．设计采用的四新在施工技术、机具和物资供应上有无困难。 2）技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 （2）机具准备。按照施工措施要求的工器具进行准备和检查，详细见附表一。 （3）构件进场、验收及堆放。 l）构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。 2）堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得 超过三层。 3）构件验收的质量标准：对单节钢管弯曲矢高偏差控制在L/1500 ，且≤5mm ；单个构件长度偏差≤±3mm 。 （4）作业人员组织。 总负责人:梁敏技术负责人：刘杰 安全负责人：徐亚平施工负责人：何强 测量负责人：毛贤德 吊装负责人:陈刚 构件组装: 技工4 人，焊工2 人，辅工4 人。 吊装:指挥1人，吊车司机1 人, 测工2 人，登高2 人。缆风固定:8 人， 溜绳控制: 2 人，柱就位:4 人，辅工：4 人最终校正:测工：2人，技工： 4 人，缆风纠偏：4 人。 （二）基础及地脚螺栓复测
监控立杆制作规范： (1) 材质:监控立杆钢材材质为国际保准低硅低碳高强度q235,壁厚度》4mm,底法兰厚度》14mm。 (2) 设计:监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震5级、抗风力8级设防. (3) 焊接工艺:应采用电焊接,整个杆体无任何一处漏焊,焊缝平整,无任何焊接缺陷。 (4) 喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥80μm。喷塑采用进口优质塑粉。符合astm d3359-83标准。 (5) 杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。监控立杆为圆柱形结构,圆型杆体任一截面没 有失圆。杆体圆度标准≤。杆体表面光滑一致,无横向焊缝。刀片划痕测试 (25×25mm方格)喷塑层粘贴力强不轻易剥落。密封立杆并包顶端以防水气进入,防水内漏措施可靠。 (6) 垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差《0.5%。 监控立杆及室外箱体设计注意事项： 在制定方案之前应对保护的对象进行雷击风险评估，并确定防风等级。 关于室外摄像机立杆室外监控立杆的防雷接地道路摄像机立杆立杆要求摄像机离地面高度一般应为4～6米，挑臂长度可依据实际应用环境进行计算。但其长度应在0.8米～3米之 间，特殊场合超出5米的，应在挑臂和立柱之间加装支撑件，支撑件建议采用三角铁。立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面必须 做防锈处理、防腐处理、抗台风。立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。 室外机箱结构为露天防雨箱设计。机箱高度为应依据箱体内实际安装设备进行测算。保证箱体内设备可平整的安放进机柜，箱体内应具有走线槽便于箱体内设备布线。室外箱应 具有散热、防冻的特点。因此在进行室外箱体的设计时应加装加热器和通风扇并具有通风孔，加热器建议采用水泥电阻，加热功率依据箱体内部空间大小及电器设备散热量测算。 通常建议加热器加热功率为50w。风扇建议采用两台风扇进行（进、出风）循环。建议采用DC12V，0.36A。在加装通风孔时应同时考虑室外箱防雨的特性，因此在通风孔出应加装 60～100目的网格进行隔离。箱体选材建议采用冷钢板（条件许可时采用不锈钢板），厚度建议1.5mm～2mm。采用冷钢板时应考虑表明防锈、防腐蚀的处理。采用不锈钢板时可不 做表面处理，或仅做表面拉丝。 箱体防护等级应达到IP54防护等级。需要有机箱基础整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米。
监控立杆施工工艺 1、监控立杆规格： 1.1、基本结构： 常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。 监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。 监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。 监控立杆及其主要构件结构装配的质量应满足下列要求： 监控立杆及其主要构件高度允许偏差±200mm； 监控立杆及其主要构件截面尺寸允许偏差±3mm； 监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm； 监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000； 监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。 钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。 监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。 在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。 监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。 监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。 监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对其表面作喷塑处理。 立杆采用Φ159×6直缝钢管；立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管，焊接加强板(δ10钢板) 保护；立杆与基础采用法兰盘加预埋螺栓连接，焊接加强板(δ10钢板) 保护；横支臂与立杆端头连接方式采用法兰盘连接，并进行焊接加强板(δ10钢板) 保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。横支臂采用Φ89×4.5直缝钢管；且横支臂中间均匀焊接立管3根，采用Φ60×4.5钢管。 监控杆整体热镀锌。 根据用户的要求，负责按照用户要求和设计图纸进行加工、制作、安装交通监控杆及基础施工，包括：选购材料、焊接管材、镀锌处理、预埋基础、组织安装等均按规进行。 在施工时，基础为现场浇注。浇注前在事先挖好的坑槽中铺20CM厚沙垫层。监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。 安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。 监控杆安装完毕后，焊接地脚螺母保护帽。 1.2、监控立杆制作规：
独立避雷针基础施工方案一、编制依据
二、施工组织、工期、适用范围及工序 1、按照项目管理体系,设置总工一名,专职安全员一名,质量监督员一名。 2、工期安排：11月10日到11月28日。 3、人员组织：瓦工，钢筋工，木工，普工。
4、适用范围：枣庄邳庄110kV输变电站工程独立避雷针基础工程。 三、全危险源分析及防范措施 四、施工流程及要求 4.1定位放线
利用经纬仪、水准仪和钢尺，根据图纸设计要求，依据站内控制桩分别引测两个避雷针基础中心线，制作控制桩，并用灰线洒出各基础开挖范围。 4.2土方开挖 清除挖方区域内所有障碍物，开挖前确定开挖路线、顺序、范围、基底标高，确定挖出土的堆放位置，为确保基槽边坡的稳定，要适当放坡或采取加固措施。机械开挖由深而浅，基坑及边坡应预留一层150-300mm原土层用人工清底、修坡找平，以保证基底标高正确，避免超挖和土层遭受扰动。机械开挖施工时，应保护平面控制桩和水准点，定时复测基坑平面位置和水平标高。基础土方开挖完成后进行基槽验收后，再进行垫层施工。 4.3垫层施工 混凝土垫层施工。混凝土铺摊时，速度应先慢后快，逐步加速。浇筑顺序由远而近。混凝土浇筑后24小时内浇水养护，保持湿润，养护用水应与拌制用水相同。混凝土浇筑完毕，强度达到1.2N/mm2后，才允许上人。 4.4基础模板施工 避雷针基础为台阶式独立基础，杯口底部模板支设应加固可靠，模板接缝严密不能漏浆，模板支撑在稳固的土层上，不能位移。 4.5钢筋工程施工 本工程钢筋量较小，可以提前绑扎完毕后，支模前放入设计位置，钢筋笼子存放过程中避免锈蚀和变形，钢筋安放时应放置足量垫块保证混凝土保护层厚度。钢筋绑扎时，钢筋规格和数量要严格按照设计要求进行。基础的地脚螺栓安装，应定位准确标高正确，安装牢靠，浇筑混凝土时不能位移，地脚螺栓应有防护措施，避免浇筑过程被污染。
监控立杆施工方案 监控立杆施工方案 一个现代化的、全面的城市公共安全监控系统，应严格遵循《安全防范工程技术规范》（GB 50348-2004）和公安部有关3111工程的指导性文件等进行设计和实施。 城区道路交通智能控制系统基础设施施工规范 一、一般规定应符合国家现行的有关标准与规范的要求。 如《钢筋混凝土设计规范》、《钢结构设计规范》、《电器工程防雷设计规范》、《建筑工程施工规范》、《市政工程施工规范》。个环节的衔接。工程流程按《市政工程施工规范》执行电子警察抓拍监控杆建设要求。 1、结合建设点的道路交通情况合理配置辅助支架、车辆感应与拍摄装置和辅助光源等。可全天候24小时。不间断地对所有违章的车辆进行自动拍摄；所拍摄图像包含车辆全部特征，并附加时间、地点和方向特征等信息。实现违章车辆抓拍。具备各类信息的数据库管理以及系统（含各功能模块及其电源）故障自动诊断和远程监控、远程维护等功能。 2、支架（悬臂架或立柱）要符合有关技术规范标准和路口的实际情况，并提供相关的技术参数和达到的标准。支
架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少6.0m。支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸）可抵御35m/s风速袭击。支架上应合理设置避雷装置和接口箱。具体要求如下：（1）电子警察弧形杆厚度：≥6mm。 二、基础信息 1、一般的城市道路监控立杆均按照高６米，来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定； 2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧； 3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋； 4、监控立杆基础的混凝土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面２０~３０ mm ，再用 C25细石砼把加强肋盖住，以防止积水； 5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须
