单向板设计计算书
整体式单向板肋形楼盖设计
专业年级：建筑***
组别：第六组
组长：
指导教师：
辅导教师：
计算书
目录
1、摘要 (3)
2、设计资料 (4)
3、板的设计 (4)
3.1、荷载 (5)
3.2、内力计算 (6)
3.3、正截面承载力计算 (7)
4、次梁的计算 (9)
4.1、荷载 (10)
4.2、内力计算 (10)
4.3、截面承载力计算 (12)
5、主梁的设计 (14)
5.1、荷载 (14)
5.2、内力计算 (15)
5.3、截面承载力计算 (21)
6、参考文献 (24)
1、摘要：
本设计主要进行了结构方案中单向板肋梁楼盖设计。在确定框架布局之后，先进行了层间荷载代表值的计算，进而求出在水平荷载作用下的结构内力（弯矩、剪力）。完成了板，次梁、主梁等构件的内力和配筋计算及施工图绘制、楼盖的设计完成了板的配筋和次梁的配筋设计。
2、设计资料:
1、楼面活荷载标准值为6.0kN/
2、楼面面层为20 mm厚水泥砂浆地面面层，混凝土楼板，15mm厚混合砂浆天花板抹面。
3、材料选用：
板混凝土用C25，梁混凝土用C30。
钢筋：主梁、次梁的主筋用HRB335级，板及梁的箍筋用HPB300级。
板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm.
3、板的设计：
某三层楼面钢筋混凝土现浇单向板肋形楼盖结构布置图如图：
解：1、基本设计资料 （1）材料
板：C25混凝土：2/9.11mm N f c =，2
/27.1mm N f t =，2/78.1mm N f tk = 梁：C30混凝土：2
/3.14mm N f c =，2/43.1mm N f t =
钢筋：HPB300级（2
/270mm N f y =，614.0=b ξ）
HRB335级（2/300mm N f y =，55.0=b ξ） （2）荷载标准值
活荷载标准值2/0.6m KN q k = 水泥砂浆地面面层：3
/18m KN 钢筋混凝土：3/25m KN 混合砂浆：3/17m KN
2、板的设计（按塑性理论方法） （1）确定板厚及次梁截面
①板厚h 。mm l h 5040/200040/==≥，且mm h 80≥，取h=100mm 。 ②次梁截面b ×h 。次梁截面高h 按（12/~20/l l ）初估，选h=400mm 。截面宽
()h b 3/1~2/1=，选b=200mm
（2）板荷载计算
水泥砂浆地面 2
/36.01802.0m KN =? 板自重 2
/5.2251.0m KN =? 板底抹灰 2
/255.017015.0m KN =?
恒荷载k g 2
/115.3m KN g k =
恒载设计值 2
/738.3115.32.1m KN g =?=
活载设计值 2
/8.70.63.1m KN q =?=
2/538.11m KN q g =+ 351.0638.7/9.3/＜==g q

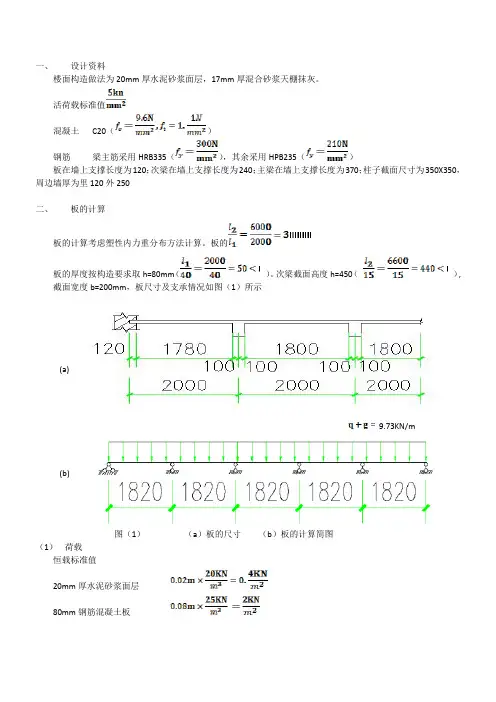

（3）计算简图
取板宽b=1000mm 作为计算单位，由板和次梁尺寸可得板的计算简图（实际9跨，可按5跨计算）如图1所示，其中中间跨的计算跨度mm l l n 18000==；边跨的计算跨度mm h l l n 18502/0=+=。边跨与中间跨的计算跨度相差
000000158.210080
.180
.185.1＜=?-，故可按等跨连续板计算内力。
表1 板的配筋设计
截面 1
B
2
C
弯矩系数α
11
1+ 14
1- ??
? ???++
8.0161161 ??
?
???--
8.0141141 )
()(2
0m KN l q g M ?+=α
590
.385.1538.1111
1
2=?? 745
.228.185.1538.1114
1
2
-=?
?? ??+??-
()869.1336.28.1538.1116
1
2
=?? ()136.2670.28.1538.1114
1
2
--=??-
2
5.011bh f M
c --=ξ 048.0 037.0- ()025.0031.0 ()028.0036.0-- )(20
mm f bh f A y
c s ξ=
169
130
()88109
()99127
选用钢筋 200
@8φ
200
@8φ
200
@8φ 200
@8φ
实际钢筋面积
()2mm
252 252 252 252
注：①括号内数字用于②~⑤轴间。
单向板肋形楼盖设计案例 某水电站副厂房楼盖采用现浇钢筋混凝土单向板肋形结构。其平面尺寸为 22.5m×18.0m，平面布置如图1 所示。 楼板上层采用20mm厚的水泥砂浆抹面，外墙采用240mm厚砖墙，不设边柱，板在墙上的搁置长度为120mm，次梁和主梁在墙上的搁置长度为240mm。 板上可变荷载标准值qk=6 kN/m 2 。混凝土强度等级为C20，梁中受力钢筋为HRB335 级，其余钢筋为PRB235 级。 初步拟定尺寸：板跨为 2.5m，板厚为100mm；次梁的跨度为 6.0m，其截面尺寸为200mm×500mm；主梁跨度为7.5m，其截面尺寸300mm×800mm。按刚度要求，板厚h≥l/40 =2500/40=63mm，次梁高度h≥l/25=240mm，主梁高度h≥l/15=500mm，拟定尺寸均满足刚度要求。 该厂房为3级水工建筑物，基本组合时的安全系数K=1.25。试为此楼盖配置钢筋并绘出结构施工图。
（一）板的设计 1.计算简图 板的尺寸及其支承情况如图2（a）所示。 计算跨度：边跨ln1=2500–120–200/2=2280mm l01=ln1+b/2+h/2=2280+200/2+100/2=2430mm l01=ln1+a/2+b/2=2280+120/2+200/2=2440mm l01=1.1ln1=1.1×2280=2508mm 应取L01= 2430mm，但为了计算方便和安全，取L01=2500mm
中间跨L02=lc=2500mm 两跨相差（L02–L01）/L02=（2500–2430）/2500=2.8 %＜10 %，应按等跨来考虑， 9 跨按5 跨计算。其计算简图如图2（b）所示。 图 2 连续板的构造及计算简图 2.荷载计算: 在垂直于次梁的方向取1m宽的板带作为板的计算单元。 永久荷载：100mm厚钢筋混凝土板自重25×1.0×0.1=2.5kN/m 20mm厚水泥砂浆面层重20×1.0×0.02=0.4kN/m 永久荷载标准值gk=2.5+0.4=2.9kN/m 可变荷载：可变荷载的标准值qk=6.0kN/m 折算荷载：gk′=gk+qk/2=2.9+6.0/2=5.9kN/m qk′=qk/2=6.0/2=3.0kN/m 3.内力计算
钢筋混凝土单向板肋梁楼盖课程设计计算书 一、设计资料 某建筑现浇钢筋混凝土楼盖，建筑轴线及柱网平面见图1。层高4.5m。楼面可变荷载标准值5kN/m2，其分项系数1.3。楼面面层为30mm厚现制水磨石，下铺70mm厚水泥石灰焦渣，梁板下面用20mm厚石灰砂浆抹灰梁、板混凝土均采用C25级；钢筋直径≥12mm时，采用HRB335钢，直径<12mm，采用HPB235钢。 二、结构布置 楼盖采用单向板肋形楼盖方案，梁板结构布置及构件尺寸见图1。 图1 单向板肋形楼盖结构布置 三、板的计算 板厚80mm。板按塑性内力重分布方法计算，取每m宽板带为计算单元，有关尺寸及计算简图如图2所示。 图2 板的计算简图 1.荷载计算 30mm现制水磨石0.65kN/ m2 70mm水泥焦渣14kN/ m3×0.07m＝0.98 kN/ m2
80mm 钢筋混凝土板 25kN/ m 3×0.08m ＝2 kN/ m 2 20mm 石灰砂浆 17kN/ m 3×0.02m ＝0.34 kN/ m 2 恒载标准值 g k ＝3.97 kN/ m 2 活载标准值 q k ＝5.0 kN/ m 2 荷载设计值 p ＝1.2×3.97+1.3×5.0＝11.26 kN/ m 2 每米板宽 p ＝11.26 kN/ m 2.内力计算 计算跨度 板厚 h ＝80mm ，次梁 b×h ＝200mm×450mm 边跨l 01＝2600－100－120+80/2＝2420mm 中间跨l 02＝2600－200＝2400mm 跨度差（2420 3.配筋计算 b ＝1000mm ，h ＝80mm ，h 0＝80－20＝60mm ，f c ＝11.9 N/mm 2, f t =1.27 N/mm 2, f y =210 N/mm 2 对轴线②~④间的板带，考虑起拱作用，其跨内2截面和支座C 截面的弯矩设计值可折减20%，为了方便，近似对钢筋面积折减20%。 其中ξ均小于0.35，符合塑性内力重分布的条件。 281 0.35%100080 ρ= =?>min 1.270.2%45450.27%210t y f f ρ==? =及
减压孔板 在室内给排水工程中，减压孔板可用于消除给水龙头和消火栓前的剩余水头，以保证水系统均衡供水，达到节水、节能的目的。 （1） 减压孔板孔径的计算：水流通过孔板式的水头损失，按式中计算： )10(242 pa g H υξ= 1式 式中 H ——水流通过孔板的水头损失值（Pa ）； ξ——孔板的局部阻力系数； υ——水流通过孔板后的流速（m/s ）； g ——重力加速度（m/s ）。 ξ值可从下列式中求得： ξ= 2式 式中 D ——给水管道直径（mm ）； ——孔板孔径（mm ）。 为简化计算，将各种不同管径及孔板孔径代入公式1式、2式，求得相应的H 值，所得计算结果列于表1.使用时，只要已知剩余水头及给水立管直径D ，九可从表中查的所需孔板孔径。 表1： 减压孔板的水头损失 D （mm ） 3 4 5 6 7 8 9 10 11 12 13 15 20 25 32 40 50 81.03 262.30 24.54 81.03 201.77 9.49 32.16 81.03 222.21 4.25 14.91 38.13 10 5.59 262.30 2.09 7.68 19.98 56.00 140.02 1.10 4.25 11.31 3 2.16 81.03 201.77 0.59 2.48 6.79 19.61 49.84 124.80 0.33 1.51 4.25 12.53 32.16 81.03 0.18 0.94 2.75 8.30 21.56 54.70 0.09 0.59 1.83 5.67 14.91 38.13 0.04 0.38 1.24 3.96 10.58 27.30 D
目录 一、荷载情况及材料选用 (1) 二、计算跨径及主梁截面设计 (1) 三、荷载计算 (2) 四、计算简图 (2) 五、内力计算 (3) 六、内力包络图 (5) 七、正截面受弯承载力计算 (6) ， 八、斜截面受剪承载力计算 (8) 九、附加箍筋计算 (8)
现浇钢筋混凝土单向板肋梁楼盖设计计算书 一、荷载情况及材料选用 1.荷载选用 排名32，查表1、表2、表3得：恒载标准值8.2/k g kN m = 活载标准值16.6/k q kN m = 粉刷层厚20mm ，重度取17kN/m 3，混凝土重度取25 kN/m 3 恒载分项系数取；活载分项系数取 2.材料选用 混凝土C30（2 2 14.3; 1.43c t N N f f mm mm ==）；梁中纵向受力钢筋采用 HRB400（2 360c t N f f mm ==），其他钢筋均采用HRB335（2 300c t N f f mm ==） 二、计算跨径及主梁截面设计 由于主梁线刚度较柱线大很多，故中间支座可安脚趾考虑。主梁计算跨径按取为。 截面高1 1( )4807201510h L mm ==，取700h mm =； 截面宽11()2303503 2 b h mm ==，取300b mm =
为简化计算，主梁自重按集中荷载考虑。 次梁传来的恒载 8.27.259.04kN ?= 主梁自重 250.3(0.70.08) 2.411.16kN ??-?= 主梁粉刷 170.02(0.70.08) 2.42 1.01kN ??-??= 恒载标准值 71.15kN 活载标准值 16.67.2119.52kN ?= 恒载设计值 71.15 1.285.38G kN =?= 活载设计值 119.52 1.4167.33Q kN =?= 四、计算简图
TAG : --- Timestamp:---Review number:--- Sales order number:Serial number :Person in charge : Sizing Sheet -data sheet Operating Conditions *The user is responsible for the selection of process-wetted materials in view of their corrosion resistance. Endress+Hauser makes no guarantees and assumes no liability for the corrosion resistance of the materials selected here for the application described above. ** The PED category is an Endress+Hauser recommendation and depends on the fluid category, process data as well from the max. permissible pressure of the selected pressure rating.The fluids of the Applicator data base are classified to 67/548/EWG.
TAG : --- Timestamp:---Review number:--- Sales order number:Serial number :Person in charge : Sizing Sheet -installation / options Pipe Dimensions *The Enduser is responsible for the correct selection of the piping. Applicator does not calculate necessary pipe wall thickness according to application data. Endress + Hauser takes no liability for the suitability of the pipe dimensions. Mounting Position Compact version / horizontal pipe Gas / pointing left in direction of flow Optimization criterion Optimized by Endress+Hauser
一、设计题目及目的 题目：某工业厂房车间的整体式钢筋混凝土单向板肋梁楼盖设计。 目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。 2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。 3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。 4、了解并熟悉现浇梁板的有关构造要求。 5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。 6、学会编制钢筋材料表。 二、设计内容 1、结构平面布置图：柱网、主梁、次梁及板的布置 2、板的强度计算（按塑性内力重分布计算） 3、次梁强度计算（按塑性内力重分布计算） 4、主梁强度计算（按弹性理论计算） 5、绘制结构施工图 （1）结构平面布置图（1：200） （2）板的配筋图（1：50） （3）次梁的配筋图（1：50；1：25） （4）主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图 （5）钢筋明细表及图纸说明 三、设计资料 1、楼面的活荷载标准值为9.0kN/m2 2、楼面面层水磨石自重为0.65kN/m2,梁板天花板混合砂浆抹灰15mm. 3、材料选用：（1）、混凝土：C25 （2）、钢筋：主梁及次梁受力筋用HRB335级钢筋，板内及梁内的其它钢筋可以采用HPB235级。
一、结构平面结构布置： 1、确定主梁的跨度为m 6.6,次梁的跨度为m 0.5,主梁每跨内布置两根次梁,板的跨度为m 2.2。楼盖结构布置图如下： 2、按高跨比条件，当mm l h 5540 1 =≥ 时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80=。 3、次梁的截面高度应满足 121(=h ～278()181=L ～mm )417，取mm h 400=；则2 1 (=b ～ 133()3 1 =h ～mm )200，取mm b 200=。 4、主梁的截面高度应该满足81(=h ～440()141=L ～mm )660，mm h 400=，则2 1 (=h ～ 200()31 =h ～mm )300，取mm b 250=。
水工钢筋混凝土结构课程设计 计算书 设计题目：某水电站副厂房楼盖结构设计 题目类型：钢筋混凝土单向板肋形结构 题号： 班级：水电0601 姓名：李海斌 学号：200690250127 指导教师：王中强彭艺斌任宜春 日期：2009年6月8-14 日
目录 1课程设计任务书…………………………………………………………………… 2 计算书正文………………………………………………………… 第一章结构布置及板梁截面的选定和布置…………………………………… 1.1 结构布置....................................................................................... .1 1.2初步选定板、梁的截面尺寸. (2) 1.2.1板厚度的选定 1.2.2次梁的截面尺寸 1.2.3主梁截面尺寸 第二章单向板的设计 2.1板的荷载计算 (3) 2.1.1板的永久荷载的计算 2.1.2板的可变荷载的计算 2.2板的计算跨度计算 (1) 2.2.1边跨的计算 2.2.2中间跨度计算 2.2.3连续板各界面的弯矩计算 2.3板的正截面承载能力计算及配筋计算…………………………………………. .1 第三章次梁的设计 3.1次梁的荷载计算………………..………………… 3.1.1次梁的永久荷载设计值计算 (1) 3.1.2次梁承受可变荷载设计值……………………………… 3.1.3次梁承受荷载设计值………… 3.2 次梁的内力计算………………..………………………………………… 3.2.1次梁边跨计算………………..………………… 3.2.2次梁中间跨计算 (1) 3.3.3次梁的弯矩设计值和剪力设计值的计算…………………………… 3.4次梁的承载力计算 (3) 3.4.1正截面受弯承载力计算 3.4.2翼缘计算宽度的计算………………………………… 3.4.3 T形梁截面类型的判定………………..………………… 3.4.4次梁正截面承载能力计算………………………………………. .1 3.4.5次梁斜截面受剪承载力计算 (1) 第四章主梁设计………………..……………… 4.1主梁内力的弹性理论设计 (1) 4.1.1主梁承受永久荷载的计算………………………………………
目录 1、设计任务书 2、设计计算书 3、平面结构布置 4、板的设计 5、次梁的设计 6、主梁的设计 7、关于计算书及图纸的几点说明 附图1、板的配筋图 附图2、次梁的配筋图 附图3、主梁配筋图 1 现浇双向板楼盖设计任务书 1、计算书部分 ⑴双向板 梁格布置，截面高度确定，计算简图确定，荷载计算，内力计算，配筋计算，选用实际钢筋尺寸，建议采用弹性理论计算。 ⑵支承梁 截面尺寸确定，计算简图确定，荷载计算，内力计算，配筋计
算（纵向腕力钢筋和箍筋计算），钢筋布置（可采用典型钢筋布置）。 2、图纸部分（2＃图纸） ⑴整个楼盖范围内的平面图（按比例绘制，要求有轴线，两道尺寸，构件的编号，材料图例线，板、梁的剖面图）。 ⑵板结构配筋平面图（按比例绘制，要求有钢筋的尺寸、位置以及分布筋的截面尺寸、位置等，可选1/2平面或者1/4） ⑶双向支承梁的结构立面图、断面图。 3、基本设计资料 ⑴结构平面尺寸为18m×24m（轴线间的尺寸）。 ⑵房屋性质与楼面使用荷载 房屋为一多层工业厂房，楼面使用活荷载为6.0kn/㎡。 ⑶材料选用 建议选用C25混凝土，板中全部钢筋、梁的箍筋建议选用HPB235，其他选用HRB400或HRB335。 ⑷楼盖构造 2 楼面面层用20mm厚的水泥砂浆找平，梁板底混合砂浆抹灰15mm 厚，喷大白浆一道。 ⑸承重结构为外墙内柱，外墙厚370mm，外墙轴线距离外边缘120mm，柱的截面尺寸为350mm×350mm，板搁置在墙上长度为120mm，次梁搁置在墙上的长度为250mm，主梁搁置在墙上的长度为370mm。 4、资料汇总要求 计算书统一用16开或A4规格装订成册，要求字迹清楚、计算
单向板肋梁楼盖设计 计算书 姓名： 学号： 班级： 宁波大学建筑工程与环境学院 2013年12 月12日
目录 一．某多层工业建筑楼盖设计任务书 1 （1）设计要求 1 （2）设计资料 1 二．某多层工业建筑楼盖设计计算书 1 （1）楼盖结构平面布置及截面尺寸确定 1 （2）板的设计 1 （3）次梁的设计 3 （4）主梁的设计 6 附图1.厂房楼盖结构平面布置图 附图2.板的配筋示意图 附图3.次梁配筋示意图 附图4.主梁配筋示意图 附图5.板平法施工图示例 附图6.梁平法施工图示例
单向板肋梁楼盖设计任务书 （1）设计要求 ①板、次梁内力按塑性内力重力分布计算。 ②主梁内力按弹性理论计算。 ③绘出结构平面布置图、板、次梁和主梁的施工图。 本设计主要解决的问题有：荷载计算、计算简图、内力分析、截面配筋计算。 构造要求、施工图绘制。 （2）设计资料 ①楼面均布活荷载标准值 q k =5.2KN/m 2 ②楼面做法 楼面面层用15mm 厚水磨石（3/25m KN =γ ），找平层用20mm 厚水泥砂浆（3/20m KN =γ ），板底、梁底及其两侧用15mm 厚混合砂浆顶棚 抹灰（3/17m KN =γ） 。 ③材料 混凝土强度等级采用30C ，主梁和次梁的纵向受力钢筋采用HRB400， 箍筋采用HPB400级。 单向板肋梁楼盖设计计算书 1.楼盖结构平面布置及截面尺寸确定 确定主梁（L 1）的跨度为6.0m ，次梁（L 2）的跨度为6.0m 主梁每跨内布置 两根次梁，板的跨度为2.0m 。楼盖结构的平面布置图见附图1。 按高跨比条件，要求板厚h ≥l/40=2000/30=67mm ，对于工业建筑的楼板， 按要求h ≥80mm ，所以板厚取h=80mm 。 次梁截面高度应满足h=l/18~l/12=333~500mm ，取h=500mm ，截面宽b= （1/2~1/3）h ，取b=200。 主梁截面高度应满足h=l/15~l/10=400~600mm ，取h=600mm ，截面宽b= （1/2~1/3）h ，取b=300mm 。 柱的截面尺寸b×h=400mm×400mm 。 2.板的设计——按考虑塑性内力重分布设计 ①．荷载计算 恒荷载标准值（自上而下） 15mm 水磨石面层 0.015×25=0.375KN/㎡ 20mm 水泥砂浆找平层 0.020×20=0.40KN/㎡ 80mm 钢筋混凝土板 0.080×25=2.00KN/㎡ 15mm 板底混合砂浆 0.015×17=0.255KN/㎡ 小计： 3.03KN/㎡ 活荷载标准值： 5.2KN/㎡
节流孔板在发电厂的应用 摘要：通过对液体汽蚀现象的分析，提出了采用节流孔板来降低发电厂汽水管道压力，从而防止流体产生汽蚀的方法。介绍了选择节流孔板的计算方法，包括节流孔板级数、压力差和孔径的计算。 关键词：汽水管道；汽蚀；节流孔板 Applying throttle orifice to power plants Abstract:With the analysis on liquid cavitation, the use of throttle orifice is suggested to lower the pressure in steam water piping of power plants so as to prevent liquid cavitation. As for the selection of throttle orifice, methods for calculating the number of orifice stages, pressure difference and orifice diameter are described as well. Keywords:steam water piping;cavitation;throttle orifice 在工程中，当发电厂汽水管道不需要根据系统的要求调节不同压力，但管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。 1汽蚀现象 节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。流束的最小横断面出现在实际缩口的下游，称为缩流断面。在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果（见图1）。如果缩流断面处的压力p vc降到液体对应温度下的饱和蒸汽压力p v以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。 闪蒸和空化的主要区别在于汽泡是否破裂。存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现
LB-1矩形板计算 一、构件编号: LB-1 二、示意图 三、依据规范 《建筑结构荷载规范》 GB50009-2001 《混凝土结构设计规范》 GB50010-2010 四、计算信息 1.几何参数 计算跨度: Lx = 2000 mm; Ly = 6000 mm 板厚: h = 100 mm 2.材料信息 混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2 最小配筋率: ρ= 0.200% 纵向受拉钢筋合力点至近边距离: as = 40mm 保护层厚度: c = 20mm 3.荷载信息(均布荷载) 永久荷载分项系数: γG = 1.200 可变荷载分项系数: γQ = 1.400 准永久值系数: ψq = 1.000 永久荷载标准值: ｑgk = 4.100kN/m2 可变荷载标准值: ｑqk = 2.000kN/m2 4.计算方法:弹性板 5.边界条件(上端/下端/左端/右端):简支/简支/固定/固定 6.设计参数 结构重要性系数: γo = 1.00 泊松比:μ = 0.200 五、计算参数: 1.计算板的跨度: Lo = 2000 mm
2.计算板的有效高度: ho = h-as=100-40=60 mm 六、配筋计算(ly/lx=6000/2000=3.000>2.000,所以选择多边支撑单向板计算): 1.X向底板配筋 1) 确定X向底板弯距 Mx = (γG*ｑgk+γQ*ｑqk)*Lo2/24 = (1.200*4.100+1.400*2.000)*22/24 = 1.287 kN*m 2) 确定计算系数 αs = γo*Mx/(α1*fc*b*ho*ho) = 1.00*1.287×106/(1.00*11.9*1000*60*60) = 0.030 3) 计算相对受压区高度 ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.030) = 0.030 4) 计算受拉钢筋面积 As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.030/360 = 60mm2 5) 验算最小配筋率 ρ = As/(b*h) = 60/(1000*100) = 0.060% ρ<ρmin = 0.200% 不满足最小配筋要求 所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm2 6) 计算纵跨分布钢筋面积 不宜小于横跨板底钢筋面积的15%,所以面积为: As1 = As*0.015 = 200.00*0.15 = 30.00mm2 不宜小于该方向截面面积的0.15%,所以面积为: As1 = h*b*0.0015 = 100*1000*0.0015 = 150.00mm2 取二者中较大值，所以分布钢筋面积As = 150mm2 采取方案?8@200, 实配面积251 mm2 2.X向左端支座钢筋 1) 确定左端支座弯距 M o x = (γG*ｑgk+γQ*ｑqk)*Lo2/12 = (1.200*4.100+1.400*2.000)*22/12 = 2.573 kN*m 2) 确定计算系数 αs = γo*M o x/(α1*fc*b*ho*ho) = 1.00*2.573×106/(1.00*11.9*1000*60*60) = 0.060 3) 计算相对受压区高度 ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.060) = 0.062 4) 计算受拉钢筋面积 As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.062/360 = 123mm2 5) 验算最小配筋率 ρ = As/(b*h) = 123/(1000*100) = 0.123% ρ<ρmin = 0.200% 不满足最小配筋要求
课程设计任务书 一、课程设计目的 （1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定； （2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法； （3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法； （4）了解并熟悉现浇梁板的有关构造要求； （5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能。 二、设计资料 某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其中三层楼面荷载、材料及构造等设计资料如下： （1）楼面活荷载标准值q =＿＿5.0＿＿kN/m2 k （2）楼面面层用20mm厚水泥砂浆抹面（γ=20kN／m3），板底及梁用15mm 厚石灰砂浆抹底（γ=17kN/m3）； （3）混凝土强度等级采用C25或C30 ，钢筋采用HRB400和冷扎带肋550； （4）板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸400 mm×400 mm。 （5）厂房平面尺寸见任务分配表。 三、设计内容和要求 （1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力。 （2）绘制楼盖结构施工图 1、楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）。（比例1：100～1：200）； 2、楼板模板图及配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸），（比例1：100～1：200）； 3、次梁模板及配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸），（比例1：50，剖面图比例1：15～1：30，亦可采用平
法标注）； 4、主梁 模板图及配筋图（按同一比例绘出主梁的模板图及配筋图），（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1：50，剖面图比例1：15～1：30，亦可采用平法标注）； 5、建议采用A3图纸。在图中标明有关设计说明，如混凝土强度等级、钢筋的种类、混凝土保护层厚度等。 （3）计算书 采用A4打印纸。要求计算准确，步骤完整，内容清晰。 四、课程设计进度 第一天：布置设计任务，阅读设计任务书、指导书及设计例题，复习有关课程内容。确定梁格布置、板计算； 第二天：次梁的计算； 第三天：主梁的计算； 第四至五天:绘制板、次梁和主梁的施工图。 五、课程设计任务分配表 （每六人一组，自由组合） 5 5 5 5 5 5 5 5 31.2×18.9 33.0×19.8 33.6×20.7 34.8×21.6 36.0×22.5 37.2×23.4 38.4×24.3 qk 题 号 L1*L 2
富 春 江 励 骏 酒 店 裙 房 穿 孔 铝 板 施 工 方 案 结 构 计 算 书( ZONE 5) STRUCTURAL CALCULATION OF ALUM. PANEL CURTAIN WALL SYSTEM AT FU CHUN RIVER LEGEND HOTEL Hangzhou , China
2 Check: File: al-panel.xlsPage : 1) 荷载数据(Loading) 水平风荷载(horizontal wind load) 杭州市基本风压按全国基本风压分布图取0.45KPa(50年一遇的风压)杭州市风压高度变化系数B类地区查表: a.)注:0 ~20.4m ( above artificial base level )W o :基本风压,可取0.45 Kpa Wk = βz *μz *μsl *Wo βgz :高度z处的阵风系数,可取1.684 = 1.684 x 1.256 x 1.11 x 0.45 μz : 风压高度变化系数,可取1.256 = 1.056 KPa μs : 风荷载体型系数,按建筑拐角处:可取1.11 A=1.5x5.1x0.3=2.3m^2 >1m^2,考虑折减风压 μsl (A)＝μsl (1)＋[μsl (10)—μsl (1)]1ogA=1.11 用于幕墙的铝板计算的水平荷载组合值 垂直于幕墙平面的水平地震作用(按7度抗震设防考虑) ( Horizontal distributed seimic load)注：穿孔铝板的实心率是30% q E =βE x αmax x G / A (穿孔铝板自重取28 x 3 x 0.3/1000 = 0.025 KPa) = 5.0 x 0.08 x 0.025 KPa (dead load of alum. panel say as 0.025 KPa) = 0.01 KPa 0 ~20.4m ( above artificial base level ) 水平荷载设计值组合 ( Combined design loading ) Ws = 1.0 x 1.4 x 1x0.3 + 0.5 x 1.3 x 0.01 = 0.427 KPa 水平荷载标准值组合 ( Combined characteristic loading ) Wo = 1.0 x 1.0 x 1x0.3 + 0.5 x 1.0 x 0.01 = 0.31 KPa 主要的设计依据(DESIGN CRITERIAL)

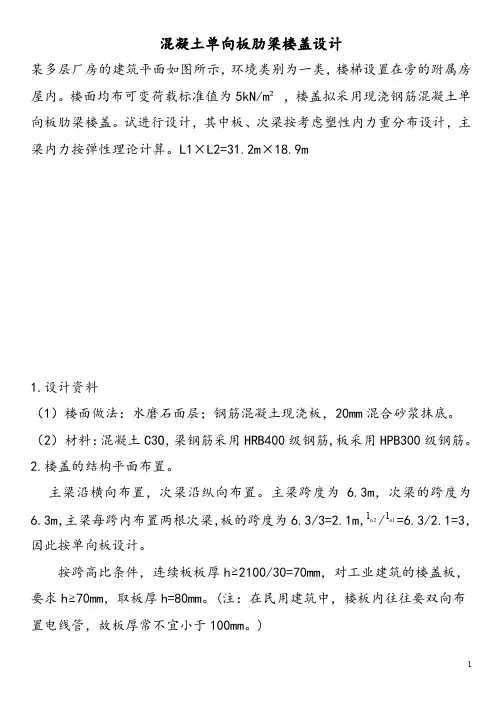

4.3.2.9 单向板楼盖设计例题第一部分——内力分析 某多层厂房的建筑平面如图4-37所示，环境类别为一类，楼梯设置在旁边的附属楼房内。楼面均布可变荷载标准值为8kN/m2，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖，试进行设计。其中板、次梁按考虑塑性内力重分布设计，主梁内力按弹性理论计算。 图4-37 +5.00建筑平面 （1）设计资料 楼面做法：水磨石面层；钢筋混凝土现浇板；20mm混合砂浆抹底。 材料：混凝土强度等级C30；梁钢筋采用HRB400级钢筋，板采用HPB300级钢筋。 （2）楼盖的结构平面布置 主梁沿横向布置，次梁沿纵向布置（对应横向承重方案）。主梁的跨度为6.6m，次梁的跨度为6.6m，主梁每跨内布置两根次梁，板的跨度为6.6/3 2.2m，l02/l01=6.6/2.2=3，因此按单向板设计。 根据表4－1，按跨高比条件，要求板厚h≥2200/40=55mm，对工业建筑的楼盖板，要求h≥80mm，故取板厚h=80mm（注：在民用建筑中，楼板内往往要双向布设电线管，故板厚常不宜小于100mm）。 次梁截面高度应满足h=l0/18～l0/12=6600/18～6600/12=367～550mm。考虑到楼面可变荷载比较大，取h=500mm。截面宽度取为b=200mm。 主梁的截面高度应满足h=l0/15～l0/10=6600/15～6600/10=440～660mm，取h=650mm。截面宽度取为b=300mm。
楼盖的平面布置见下图。结构平面布置图上应表示梁、板、柱，墙等所有结构构件的平面位置，截面尺寸、水平构件的竖向位置以及编号，构件编号由代号和序号组成，相同的构件可以用一个序号。 200 图4-38 +4.965结构平面布置图（注：板厚均为80mm）图中柱、主梁、次梁、板的代号分别用“Z”、“KL”、“L”和“B”表示，主、次梁的跨数写在括号内。 （3）板的内力计算 1）荷载 板的永久荷载标准值 水磨石面层 0.65kN/m2 80mm钢筋混凝土板 0.08×25=2.0kN/m2 20mm混合砂浆 0.02×17=0.34kN/m2小计 2.99 kN/m2板的可变荷载标准值 8.0kN/m2永久荷载分布项系数取1.2；因楼面可变荷载标准值大于4.0kN/m2，所以可变荷载分项系数应取1.3（见《规范》）。于是板的 永久荷载设计值g=2.99×1.2=3.59kN/m2 可变荷载设计值q=8×1.3=10.4kN/m2
钢筋混凝土单向板肋梁楼盖课程设计任务书 一、设计题目及目的 题目：某工业厂房车间的整体式钢筋混凝土单向板肋梁楼盖设计。 目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。 2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。 3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。 4、了解并熟悉现浇梁板的有关构造要求。 5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。 6、学会编制钢筋材料表。 二、设计内容 1、结构平面布置图：柱网、主梁、次梁及板的布置 2、板的强度计算（按塑性内力重分布计算） 3、次梁强度计算（按塑性内力重分布计算） 4、主梁强度计算（按弹性理论计算） 5、绘制结构施工图 （1）结构平面布置图（1：200） （2）板的配筋图（1：50） （3）次梁的配筋图（1：50；1：25） （4）主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图 （5）钢筋明细表及图纸说明 三、设计资料 1、楼面的活荷载标准值为9.0kN/m2 2、楼面面层水磨石自重为0.65kN/m2,梁板天花板混合砂浆抹灰15mm. 3、材料选用：（1）、混凝土：C25 （2）、钢筋：主梁及次梁受力筋用HRB335级钢筋，板内及梁内的其它钢筋可以采用HPB235级。
现浇钢筋混凝土单向板肋梁楼盖设计计算书 一、结构平面结构布置： 1、确定主梁的跨度为m 0.5,主梁每跨内布置两根次梁,板的跨度为 6.6,次梁的跨度为m 2.2。楼盖结构布置图如下： m
2、按高跨比条件，当mm l h 5540 1 =≥ 时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80=。 3、次梁的截面高度应满足 121(=h ～278()181=L ～mm )417，取mm h 400=；则2 1 (=b ～ 133()3 1 =h ～mm )200，取mm b 200=。 4、主梁的截面高度应该满足81(=h ～440()141=L ～mm )660，mm h 400=，则2 1 (=h ～ 200()31 =h ～mm )300，取mm b 250=。 二、板的设计（按塑性内力重分布计算）： 1、荷载计算： 板的恒荷载标准值： 取1m 宽板带计算：
1钢筋混泥凝土单向板肋梁楼盖课程设计任务书 一、设计目的 通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。 二、设计资料 1、工程概况： 某框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m）,墙厚370mm,混凝土柱400x400mm。板伸入墙120mm,次梁伸入墙240mm,主梁伸入墙370mm。房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。 图1 梁板结构平面布置 2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标 准值0. 65kN/m2） o 3、活荷载：标准值为7. 5 kN/m2 o 4、恒载分项系数为1.2；活荷载分项系数为1.3。 5、材料选用：混凝土采用C25（A=11.9N/〃”2, /=1.27N/〃m2） 钢筋梁中受力主筋采用HRB400级（f =36ON/〃* ） x 其余采用HPB235级（人=210"/〃〃/） 三、设计容 1、确定结构平面布置图：柱网、主梁、次梁及板的布置
2、板的设计（按塑性理论） 3、次梁设计（按塑性理论） 4、主梁设计（按弹性理论） 5、绘制结构施工图，包括： （1）、结构平而布置图 （2）、板、次梁、主梁的配筋图 （3）、主梁弯矩包络图及抵抗弯矩图 （4）、设计说明 （5）、次梁钢筋材料表 四、成果要求 1、课程设计在1周完成。 2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。 3、施工图统一为A3图纸。要求图而布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。 4、在完成上述设计任务后方可参加设计答辩及成绩评定。 五、参考资料 1、《混凝土结构设计》，梁兴文主编，中国建筑工业 2、GB50010-2002,《混凝土结构设计规》 3、GB50009-2001,《建筑荷载设计规》
