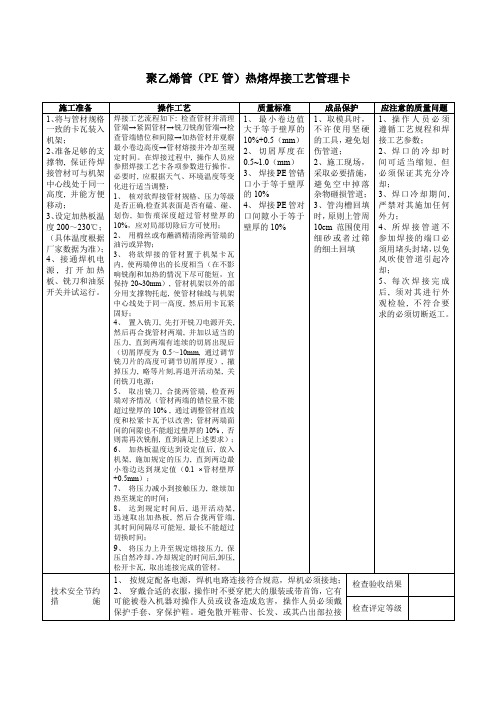

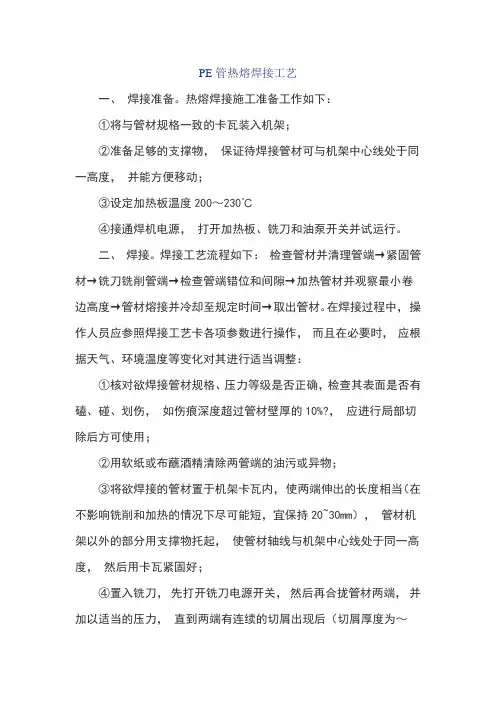

聚乙烯管（PE管）热熔焊接工艺管理卡
热熔对接连接一般分为五个阶段：预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。热熔连接工艺三个重要参数：温度、压力、时间应符合热熔连接机具生产厂管材、管件生产厂的规定（详细见表1、表2）。热熔对接工艺曲线图表示为焊接各阶段压力与时间的关系图，.项目采用如下PE管热熔对接工艺曲线（图1）。
图1
表1、上海海娇HW系列热熔对焊机（6、16#地块）
HW-160 焊接参数表（规格：SDR17）
注：加热板表面温度设定为215度
HW-250 焊接参数表（规格：SDR17）
注：加热板表面温度设定为215度
表2、南京德先XCW 系列热熔对焊机（12#地块）
XCW-160 焊接参数表（规格：）
注：加热板表面温度设定为220度
XCW -250 焊接参数表（规格：）
注：加热板表面温度设定为220度
PE管热熔焊接自检表
查。
PE管热熔焊接自检表
查。
PE管热熔焊接自检表
注：本表作为施工自检，每道焊缝必须如实填写，并随时接受TPF和监控检
查。
PE给水管道施工质量监控要求：
1、编制PE给水管道施工的专项技术方案，经过审核、审批后严格实施。
2、管道开始施工前应按照《大市政材料质量控制会议会议纪要091224》内容，对材料进行报验。
3、对焊工进行操作技能培训和工艺技术交底，经考核合格的方能进行施工操作；考核合格的标准应包括：焊工实操焊接的接口质量满足质量要求，并且熟练掌握PE给水管道接口热熔焊接的工艺操作流程；每个合格的焊工应有单独、固定的编号并制作带照片的胸牌，现场施工时要佩戴。
4、使用的焊接设备应有合格证明材料，相关计量设备应有计量检定合格证书，所使用设备应在检校合格期内运行，并在作业前检查设备运行状况是否正常，如有异常或不能确定设备正常则不得使用；每台焊接设备要有固定编
号，并在设备的明显位置进行标示。
5、施工前应有准备阶段，将预施工的管道按照管材单根长度、管件位置确定接口，每个接口按照次序进行编号，编号形式如下：施工日期-焊工编号-设备编号-序号（例：01）；如有需要增补的编号应在序号后加英文小写字母按顺序增补。
6、提前12小时进行报验，报验时应附接口位置简图，图中接口按编号原则进行编号，如当天未能完成的接口焊接择日再进行施工时应重新编号。
7、施工中严格按照工艺流程和交底进行，并认真填写《PE管热熔焊接自检表》，监控工程师将在巡检中进行核查此表，如有遗漏、弄虚作假现象，将按照《施工质量问题失察责任追究制度》对相关责任人进行处罚。
8、管道接口完成焊接后，进行自检，自检合格后以市政表74《报验申请表》的格式报监控办进行签认，附件中应有《PE管热熔焊接自检表》；经监控工程师审查合格后即可进行管道水压试验和局部回填。
9、给水管道水压试验应有经工程部审批的试验方案，并报监控办备案。
10、局部回填有利于对管道成品进行保护，局部回填时先不回填管件和接口部位，但应对其采取有效的保护措施，待管道水压试验合格后再进行这些部位的回填。
11、在施工过程中应注意避免各类因素对管材、管件、接口等部位的损害，如发现有损坏应报监控工程师进行检查，并按照监控要求进行处理。
12、给水管道维修应有专项维修方案，报审合格后方可执行，维修过程中按要求进行报验。
13、地块社区市政给水管道施工完成后应进行系统水压试验和管道清洗消毒，由施工单位提交具体实施方案，经工程部门审批后，监控办检查实施。
档案管理：存档日期： 中石化工建设有限公司预焊接工艺规程（pWPS）表号/装订号 共页第页 单位名称天津海盛石化建筑安装工程有限公司 预焊接工艺规程编号WPS-HP0101日期2014.8 所依据焊接工艺评定报告编号HP0101焊接方法GTAW+SMAW 机动化程度（手工、机动、自动）手工 焊接接头： 坡口形式：V型坡口 衬垫（材料及规格）Q235B 其他坡口采用机械加工或火焰切割简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号Fe-1 组别号Fe-1-1 与类别号Fe-1 组别号Fe-1-1 相焊或标准号GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊 对接焊缝焊件母材厚度范围：4~12mm 角接焊缝焊件母材厚度范围：不限 管子直径、壁厚范围：对接焊缝--- 角焊缝--- 其他：同时适用返修焊和补焊 填充金属： 焊材类别：焊丝（GMAW）焊丝（SAW） 焊材标准：GB/T8110-2008JIS Z3351 填充金属尺寸：φ1.2mmφ4.8mm 焊材型号：ER50-6YS-S6 焊材牌号（金属材料代号）：THT-50-6US-36 填充金属类别：Fe-1-1FeMS1-1 其他：/ 对接焊缝焊件焊缝金属厚度范围：GMAW≤6mm,SAW≤12角焊缝焊件焊缝金属厚度范围：不限 耐蚀堆焊金属化学成分（%）
技术措施： 摆动焊或不摆动焊摆动参数 焊前清理和层间清理背面清根方法 单道焊或多道焊（每面）单丝焊或多丝焊 导电嘴至工件距离（mm）锤击 其他: 编制：审核：批准： 日期：日期：日期： 中石化工建设 有限公司 焊接工艺评定报告 表号/装订号 共页第页 单位名称中石化工建设有限公司 焊接工艺评定报告编号日期预焊接工艺规程编号 焊接方法机动化程度（手工、机动、自动） 接头简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 60° 母材： 材料标准 材料代号 类、组别号与类、别号相 焊 厚度 其他 焊后热处理： 保温温度（℃） 保温时间( h ) 保护气体： 气体混合比流量（L/min） 保护气体 尾部保护气/ / / 背部保护气/ / /
焊接工艺规程 规程编号 产品编号2006-61 项目 用户吉亨自动化科技有限公司位号 图号名称DN500 浮头式换热器 版次阶段说明修改标记及处数编制人及日期审核人及日期备注第一版 焊接工艺规程目录
产品名称：DN500 浮头式换热器产品编号：2006-61 序号名称编号页数页次备注 1 产品接头编号表 1 1 2 焊接材料汇总表 1 2 3 接头焊接工艺卡7 10 4 无损探伤委托单 1 11 接头编号表 焊接工艺规程
接头编号示意图： A5 A1A5B1 B5 B1B1 B1A2 B2 B2 B4 B3 B3 B4 D3 D1 D1 D1 D1 D2 D2 D3 D4 D4 D5 JT-11（A5、B5） 07 HPS-2-10 SMAW-Ⅱ-4G-12-F3J 20%RT. .Ⅲ级合格 JT-10(D6) 06 HPSJ-7-2.5/20 SMAW-Ⅱ-6FG-12-60-F3J JT-9(D5) 05 HPS-1-10 SMAW-Ⅱ-4G-12-F3J JT-8(D4) 04 HPS-2-10(R) SMAW-Ⅱ-4G-12-F3J JT-7(D3) 04 HPS-2-10 SMAW-Ⅱ-4G-12-F3J JT-6(D2) 03 HPS-2-10(R) SMAW-Ⅱ-6FG-12/60-F3J JT-5(D1) 03 HPS-2-10 SMAW-Ⅱ-6FG-12/60-F3J JT-4(B4) 02 HPWS-2-6(R) GTAW-Ⅰ-5G-2/60-02 SMAW-Ⅱ-4G-12-F3J 100%PT JT-3(B3) 02 HPWS-2-6 GTAW-Ⅰ-5G-2/60-02 SMAW-Ⅱ-4G-12-F3J 100%PT JT-2(A2、B2) 01 HPS-2-10(R) SMAW-Ⅱ-4G-12-F3J 100%RT.Ⅱ级合格20% RT.Ⅲ级合格 JT-1(A1、B1) 01 HPS-2-10 SMAW-Ⅱ-4G-12-F3J 100%RT.Ⅱ级合格20% RT.Ⅲ级合格 接头编号 焊接工艺卡编号 焊接工艺评定编号 焊工持证项目 无损检测要求 焊接材料汇总表 焊接工艺规程 母 材 焊条电弧焊SMAW 埋弧焊SAW 气体保护焊MIG/TIG/MAG
焊接工艺课程设计任务书 题目：ZY-1型反应釜的焊接工艺制定 材料：16MnR 焊接方法：CO2气体保护焊 要求： 1、看懂图纸 2、根据相关标准画出焊缝布置图，并标注焊缝类别 3、制定焊接工艺总则 4、设计焊接工艺卡 5、重要的焊缝制定相应的焊接工艺卡 6、工艺卡中应标明焊接检验的方法及标准 学生：班级：指导教师：
16MnR的焊接性分析： 16MnR的成分： 热裂纹：16MnR是普通低合金钢，是锅炉压力容器专用钢，锅炉压力容器的常用材料。它的强度较高、塑韧性零号。常见交货状态为热轧或正火。属低合金高强度钢，含Mn量较低。16MNR作为压力容器用钢，S，P含量比16Mn要少一些。含碳量比较低，且Mn/S比较高，正常情况下不会出现热裂纹，但材质成分不合格或者因严重偏析使局部C、S含量偏高时，可能会出现热裂纹。 解决措施是：工艺上尽量减小熔合比，选择焊材是采用低碳焊丝H03MnTi和含Si02较低的焊剂（本次CO2保护焊不需要焊剂），以此降低焊缝中的含碳量，从而解决热裂纹的问题。 冷裂纹：钢种的淬硬倾向、含氢量和拘束应力是焊接时产生冷裂纹的三大主要因素。下面也从这三方面分析16MnR的冷裂纹倾向。 1、淬硬倾向： 16MnR的碳当量计算： CE=C+1/6Mn+1/15Cu+1/15Ni+1/5Cr+1/5Mo+1/5V =0.15+1/6 x1.38 +1/15 x0.01+1/5 x0.017 =0.15+0.23+0.0007+0.0034 =0.3841 碳当量CE=0.3841<0.4可以看出其基本么有淬硬倾向 其含碳量低，在淬火时，如冷却速度不是太快，就会得到低碳马氏体组织，或者是铁素体珠光体组织，这些组织的硬度不高，故其淬硬倾向小，只有在冷却速度较快时，才会得到高碳马氏体组织，则有一定的淬硬倾向。 2、含氢量：焊缝中的氢主要来源于焊接材料中的水分、焊件坡口处的铁锈、油污，以及环境湿度等。对16MnR来说，只要板厚不太大且冷却速度控制得当，由于焊接温度高，增强了氢的活动能力，大部分氢从焊缝中扩散逸出。同时，当焊缝冷却时，其组织会由奥氏体向铁素体等转变，由于氢在奥氏体中的溶解度大大高于在铁素体中的溶解度，又会有部分氢逸出。最后，焊缝中的残余氢量就不足以形成冷裂纹。 3、拘束应力：焊缝中的应力主要包括热应力、组织应力和由于白身拘束条件所造成的应力。目前，普遍采用拘束度（R）综合表示这三种应力的大小，拘束度的计算可采用如下公式：R=K*δ 式中K为板厚拘束度系数，δ为板厚。 由上式可见，拘束度与材料板厚有很大关系，板厚越大，所造成的拘束度也越大，则拘束应力也就越大。本次课程设计用的钢板内壁为12mm，外壁为6mm，属于较薄的板，其拘束度较小。 综上以上几点可以得出以下结论：16MnR钢在板厚不是太大，冷却速度适当的情况下不会出现冷裂纹，只有在板厚（40mm以上）太大，冷速较快的情况下，才有出现冷裂纹的倾向，我们可以通过采用较小线能量+焊前适当预热等措施来预防。 热影响区脆化、软化问题：
接头简图：焊接要求: 焊接工艺卡编号 1、焊前清理焊缝边缘及其附近10mm范围内的氧化皮、油污等影响焊接质量的污物，并露出金属光泽； 2、装配时，焊件不等厚度，薄件端面应位于厚件端面之内，错边量＜t10%； 3、为了减少焊接变形，应采用合理的施焊方法和顺序，或进行刚性固定，并预先考虑收缩余量。正式焊接前，可在试板上进行堆焊试验，调整好各工艺参数，并确认无气孔后再进行正式焊接； 4、在保证焊缝熔透和熔合良好的条件下，应在焊接工艺规程允许范围内尽量采用大电流、快焊速施焊，焊丝的横向摆动幅度不宜超过其直径的三倍； 5、无特殊要求时焊件焊前不进行予热，多层焊时层面温度应尽可能低，不宜高于100℃； 6、焊接过程中，焊层内的氧化膜、过高焊肉及其它焊接缺陷必须清除干净； 7、必要时，纵焊缝两端应装上铝制的引弧板和熄弧板； 8、焊缝两侧咬边深度不超过0.5mm，焊缝及其热影响区表面无裂纹、未熔合、夹渣、弧坑、和气孔； 9、必要时，每层施焊过程中，开始、结束、中间应分别记录施焊参数；焊完后，打上焊工钢印代号。 图号 接头名称 接头编号 焊接工艺评定报告 编号 焊工持证项目 检验 本厂监检单位第三方或用户 母材5A06 层-道焊接方法 填充金属焊接电流电弧电压 （V） 焊接速度 (cm/min) 线能量 (kJ/cm) 牌号直径(mm) 极性电流(A) 母材厚度mm 8 1~3 氩弧焊ER5356 Ф3.2 直正120~160 12~14 8~10 焊缝金属 焊缝金属厚度（mm） 焊接位置水平 施焊技术/ 预热温度（℃）>0oC 层间温度（℃）≤100oC 焊后热处理/ 后热/ 钨极直径Ф3.2 喷嘴直径/ 脉冲频率/ 脉宽比（%） 气体成分氩气 气体流量正面10-15(L/min) 背面/
零部件名称第1页材质:Q235B 产品名称: 箱型柱4条主焊缝焊接质量版本号: 工艺操作者检验员 工序工序名称工序内容部门 装备 检验结果签字日期签字日期 1 下料按图纸要求下料, 详见《制作工艺》 半自动切下料班割机 2 组立按图纸要求进行箱型组立，详见《制作工艺》组立 3 检验检查确认合格质检 4 组焊 4.1 焊前清理4.2 打底焊箱型梁4条主焊缝的焊接顺序如图 同侧的两条焊缝必须同时同方向焊接，4条 打底焊缝全部焊完后，方可进行埋弧焊，最 后进行4条盖面焊缝的焊接。焊接参数， 焊道可根据实际情况参考调整。 清理坡口内的割渣、油污，清理坡口两侧30-50mm内的油、锈、污物等杂质。 焊接方法FSAW-G，焊丝GFL-71，直径1.2 。工艺参数见 《箱型钢梁柱焊接工艺卡》，焊道1,2,3,4. 焊道1，2必须同时同方向焊接，可由2名或 4名焊工进行焊接，焊接时每个焊工的焊接 参数应基本一致。顺序如右图： 4.2.1 焊道1，2两名焊工焊接时由一端向另 一端同时焊接。四名焊工焊 接时，由两端同时向中间进 行焊接。速度应基本一致。 编制( 日期)审核( 日期) 标准标记处数更改文件号签字日期标记处数更改文件号签字日期
零部件名称第2页材质:Q235B 产品名称: 箱型柱4条主焊缝焊接质量版本号: 工艺操作者检验员 工序工序名称工序内容部门 装备 检验结果签字日期签字日期将箱型柱旋转180°如图： 4.2.2 焊道3，4 4.2.3 焊道清理施焊方法同焊道1，2如图： 焊道3，4必须同时同方向焊 接，可由2名或4名焊工进行 焊接，焊接时每个焊工的焊车间 接参数应基本一致。 顺序如右图： 两名焊工焊接时由一端向另一端同时焊接 。四名焊工焊接时，由两端同时向中间进 行焊接。速度应基本一致。4道焊缝必须一 工装次完成，间隔要小于30分钟。 焊道1、2及焊道3、4焊接完成后，应及时清理药皮及焊道上的杂物， 修补焊接缺陷，使其满足中间焊道的埋弧自动焊要求。 工装 4.3 焊接 4.3.1 方法1 龙门焊 中间焊道采用埋弧自动焊进行，根据用龙门焊接机和自动焊小车的情 况确定焊接层数，以及不同的焊接参数，并根据实际情况进行调整， 以减少焊接变形。 采用龙门焊接机时(2 焊缝同时焊接), 电流 550～700A,电压33～40V。中间焊道可焊一 层，如右图：5、6同时焊接。 编制( 日期) 审核( 日期) 标准 标记处数更改文件号签字日期标记处数更改文件号签字日期
古城副井行政办公楼 钢结构挑檐手工电弧焊焊接工艺评定报告 编制部门： 编制： 审定： 批准部门： 批准：
手工电弧焊焊接工艺评定报告 1.评定材质： 16M n钢材评定厚度δ=36mm 2.评定目的： 为了验证施焊中的焊接工艺性的正确性。 3. 评定接头形式： 背部带衬板的组合焊缝。 衬板和腹翼板应根据拼点规定，点焊牢固，每一边都有拼点焊缝。 施焊分9层焊接，采用直线运条，当焊宽超过3-4φ焊时采用分道焊。其中φ焊为焊条直径。 4.参数选择： 打底层：φ3.2mm E5015 I=120±10(A) U=22±2(v) V=10±1c m/min 其余层：φ4mm E5015 I=190±10(A) U=22±2(v) V=13±1m/h 随着焊缝宽度增加,对焊速可作相应的调整. 焊接材质都选用J506或J507焊接. 5. 极性及电流种类； 选用交流弧焊机(J506) 6. 检测： Ⅰ主控项目
焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬伤、未焊满、根部收缩等缺陷。 2、不允许有表面裂纹、夹渣、未焊透、焊缝宽度,应盖边每边2-4㎜，平缓过渡，飞溅应清除干净。 3、力学试验： 取试件进行力学试验，应符合建筑工程试验、检验标准。
焊接工艺评定报告 编号：001 评定项目：手工电弧焊 焊接方法：手工电弧焊 焊接工艺评定人：赵海职称：职务：负责评定单位：山西宏图建设工程有限公司 填写评定日期：2012年11月18日 批准人：职称：职务：批准评定报告单位： 批准评定日期：2012年5月18日 接头： 接头形式：组合焊缝 衬垫（有、无）：背部采用如图衬垫 衬垫材料：A3 其它：摭点时拉开 母材：
焊接工艺卡工程名称蒂业技凯力知茂（常州）汽车配件有限公司焊接工艺评定编号（PQR No.）P－PQR－011 焊接位置1G 自动化等级自动母材Q345B 焊接过程检验要求接头详图： 1.清理待焊区两侧各50~80mm区域，无锈、水分、油脂等杂质； 2.组对，两端加焊引弧板； 3.依次焊接，背面清根、封底焊； 4.清理焊缝，进行自检；自检 5.进行外观检验和超声波探伤(UT:δ≥8）或射线探伤(RT:δ<8）。VT+UT或RT 预热温度N/A 层间温度≤250℃焊后热处理N/A 母材厚度（mm）焊层 焊接 方法 焊材型号 规格 （mm） 极性 焊接电流 （A） 焊接电压 （V） 焊接速度 （cm/min） 6 1~2 SAW H10Mn2＋ SJ101 φ3.2 直反460~520 30~34 12~16 8 1~2 SAW H10Mn2＋ SJ101 φ4.0 直反480~550 32~36 14~18 10 1~2 SAW H10Mn2＋ SJ101 φ4.0 直反540~600 33~37 14~18 12 1~2 SAW H10Mn2＋ SJ101 φ4.0 直反580~640 34~38 14~18 14 1~3 SAW H10Mn2＋ SJ101 φ4.0 直反500~640 32~36 10~14 δ 0～3 0～3 55。+10。
工程名称蒂业技凯力知茂（常州）汽车配件有限公司 焊接工艺评定编号（PQR No.）P－PQR－011 焊接位置1G 自动化等级自动母材Q345 焊接过程检验要求接头详图： 1.清理待焊区两侧各50~80mm区域，无锈、水分、油脂等杂质； 2.组对，两端加焊引弧板； 3.调好参数，依次焊接； 4.清理焊缝，进行自检；自检 5.进行外观检验。VT 预热温度N/A 层间温度≤250℃焊后热处理N/A 焊脚高度（mm）焊层 焊接 方法 焊材型号 规格 （mm） 极性 焊接电流 （A） 焊接电压 （V） 焊接速度 （in/min） 6 1 SAW H10Mn2＋ SJ101 φ3.2 直反380~420 22~24 10~12 6 1 SAW H10Mn2＋ SJ101 φ4.0 直反450~480 24~26 14~16 8 1 SAW H10Mn2＋ SJ101 φ4.0 直反480~550 32~34 12~16 0~1.5
焊接工艺评定报告 Q345B钢双面埋弧自动对接焊 （δ=8+8mm） 编制 校对 审核
此焊接工艺评定为本公司钢构件加工、制造而作，根据《建筑钢结构焊接技术规程》（JGJ81-2002）（J218-2002）及《钢制压力容器焊接工艺评定》（JB4708-92）进行工艺评定，评定结果如下： 一、焊接方法和焊接位置 焊接方法：自动埋弧焊 焊接位置：平焊位置 二、应用范围 采用钢材级别：Q345B 选用钢材厚度：5—14mm 三、试验材料 试板厚度、牌号、化学成份和生产厂家见下表： 焊接材料名称、牌号和生产厂见下表 四、焊接设备的名称、型号和制造厂
五、试验人员： 焊接试验人员：（焊工，四级）无损探伤人员：（试验员） （审核人）力学试验人员：（试验员） （审核人）六、坡口形式和尺寸 七、焊接规范见下表
八、试板尺寸及试样位置 九、试验与检查 试验与检查项目见下表 试样形式、尺寸和试验方法： 焊接接头拉伸试验的试样尺寸、形式以及试验方法，按GB2651-89 焊接接头弯曲试验的试样尺寸、形式以及试验方法，按GB2653-89 十、评定结论： 本焊接工艺评定经焊缝外观检查、无损探伤检查、焊接接头力学性能（包括接头拉伸、正背弯曲试验）检查均合格，符合《钢制压力容器焊接工艺》（JB4708-92）评定要求。
十一、附录 （一）试样材料与焊接材料质量证明书复印件； （二）外观、力学性能、无损探伤检查报告。 焊接接头外观检查报告接头形式：Q345B钢δ8+δ8双面埋弧自动对接焊 检验结果：
无气孔、咬边、裂纹、未焊透等缺陷。 检验员：日期：审核： 日期：质量控制部 焊接工艺评定报告 Q345B钢双面埋弧自动贴角焊 （δ=6+8mm）
手工电弧焊通用焊接工艺规程 一．目的 规定焊接过程中一般性工艺要求，可单独指导生产。对于重要产品与焊接工艺卡配合共同指导生产，以保证焊接质量、提高工作效率、降低成本。 二．使用范围 本守则适用于单位焊接实施过程中有关手工电弧焊、手工钨极氩弧焊、埋弧自动焊、二氧化碳气体保护焊和半自动化的焊接。 三．引用标准 GB/T13149-91 钛及钛合金复合钢板焊接技术条件 GB985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的形式及尺寸 GB986-1988 埋弧自动焊焊缝坡口的基本形式与尺寸 GB/T5117-1995碳钢焊条 GB/T5118-1995低合金焊条 GB983-1995 不锈钢焊条 GB/T14957-1994熔化焊用钢丝 GB/T14958-1994气体保护焊用钢丝 GB/T5293-1999 埋弧焊用碳钢焊丝和焊剂 YB/T5091-1993 惰性气体保护焊用不锈钢棒及钢丝
YB/T5092-1993 焊接用不锈钢钢丝 JB3223-1983 焊条质量管理规程 GB228-1987 金属拉伸实验方法 GB/T229-1994 金属下比缺口冲击实验方法 GB/T232-1988 金属弯曲实验方法 GB4334-2000 不锈耐酸钢晶间腐蚀倾向实验方法 QC/6YLSYR.J06.20-2003 焊缝表面的形状尺寸及外观要求QC/6YLSYR.J06.20-2003 碳弧气刨工艺守则 四．职责 由技术生产科归纳管理，相关人员具体实施。 五．工作内容 包括焊接前准备、焊接材料、焊接设备、焊接方法、焊 接顺序、焊接操作、焊接工艺参数、焊后热处理等。5.1焊接前准备 焊接前准备包括坡口的制备、焊条焊剂的烘干、焊丝除锈、保护气体干燥、焊件组对、焊件区域清理及预热。 5.1.1.1焊接坡口 焊接坡口应根据图样要求或工艺条件选用标准坡口或自行 设计、选择坡口形式和尺寸应考虑下列因素： A、焊接方法 B、焊缝填充金属应尽量少 C、避免产生缺 陷D、减少残余焊接变形与应力 E、有利于焊接防护F、焊工操作方便G、复合钢板的坡口应有利于减少过度焊
焊接工艺卡 Q.JDJ1/QEO-HJJ001 机年月日 NO. 工程项目名称材 质 规 格 焊 口 数 焊前准备人员资质是否合格□焊机型号材料是否检验 合格□环境温度应小于℃工前练习是否合格□坡 口型式坡口清理无油、污、锈、水份等杂质。 间隙mm 钝边mm 偏折＜%错口＜ mm氩气纯度≥99.95%焊条烘烤℃/h 焊条 放在℃保温桶，焊丝清理干净，其它： 对口简图焊道简图 焊接工艺材质规格焊接方法焊丝焊条焊接电流极性焊接速度层/道数 操作方法： 氩气流量正面l/min 背面l/min 保护方式背面、正面、正面+背面 预热方式温度℃层间间温度℃消氢温度及时间℃/h热处理方式温度℃升降温速℃/h 恒温时间h层间清理干净，接头打磨干净，弧坑填满，接头错开，热处理中间不得停电。焊后清理干净并打上本人钢印号。 质量标准外观：过渡园滑，接头平直，成型美观。焊缝宽度mm宽度差mm 咬边深度不大于mm 长度小于mm偏折小于%错口不大于mm每道焊缝宽度不大于焊条直径倍无表面气孔、夹渣、裂纹、未焊透等缺陷。 无损检验：RT %（中间焊后）UT % MT % PT % 严密性试验水压□风压□渗油□%其它 其它技术注意事项焊接顺序： 焊后返修措施：其它： 签 字 记 录（包括：日期、编号及人员）工艺评定项目工艺评定编号
焊接热处理操作记录Q.JDJ1/QEO-HJJ002 工程名称日期天 气 环境温 度 部件名称焊接接头 编号 材质规格 加热方 法 升降温速度（℃/h）恒温温度 （℃） 恒温时间（h） 工艺卡 号 时间（h）温度（℃）时间（h）温度（℃）时间（h）温度（℃） 要求： 1 严格按作业指导书和工艺卡作业。 2 认真记录，填写整洁、完整，严禁乱划。 3 每半小时记录一次。 4 每半小时到热处理现场巡查一次。交接班记录 异常情况记录： 负责 人 记录 人 开 始 时 间 结 束 时 间
焊接工艺评定工作是整个焊接工作的前期准备，焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价，重要性不言而喻。 一、焊接工艺评定概念 它包括焊前准备、焊接、试验及其结果评价的过程。焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。
二、焊接工艺评定的意义 焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证， 因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。
三、焊接工艺评定目的和适用范围 3.1 焊接工艺评定目的 1.是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件； 2.是焊接质量管理所要执行的关键环节或重要措施；
3.是反映一个单位施焊能力和技术水平高低的重要标志； 4.是行业和国家相关的规程所做规定的必须进行的项目。 3.2 焊接工艺评定的适用范围 1.焊接工艺评定适用于锅炉、管道、压力容器和承重钢结构等钢制设备的制作、安装、检修的焊接工作以及焊工培训和焊工技术考核，在这些工作实施前都要进行的焊接工艺评定，来确定所拟订的焊接工艺的正确性。 2.焊接工艺评定适用于焊条电弧焊、钨极氩弧焊、熔化极气体保护焊、药芯焊丝电弧焊、气焊、埋弧焊等焊接方法。 3.从事制造、安装或检修工作的企业。 4.焊接工艺评定是具有针对性的，各种产品的技术条件要求是不同的，如果产品是压力容器，则其工艺评定的试验结果应该符合压力容器的技术条件标准的要求；如果产品是承重钢结构，则其工艺评定试验结果应该符合该承重钢结构的技术条件的标准要求等，焊接工艺评定工作就是以满足产品的技术条件作为焊接工艺评定试验合格标 准的首要要求。
