华北水利水电学院
毕业设计任务书
设计题目：多路智力竞赛抢答器设计（软件部分）
专业：
班级学号：
姓名:
指导教师：
一、毕业设计的目的
通过本次毕业设计，锻炼学生综合运用所学知识进行实践的能力，提高学生自学知识、掌握技术的能力，提高学生实际动手能力,熟悉硬件电路设计的系统流程，掌握8路多功能抢答器的原理与实现方法。
二、主要设计内容
本系统采用模块化设计智能抢答器，在抢答比赛中广泛应用，各组分别有一个抢答按钮。主持人有开始和显示、复位键。在后台主持人可以修改，抢答时间和选手回答问题的时间设置，原始状态下抢答时间为30s，回答问题时间为30s。通过加键和减键修改上述时间，改完后结束键确定。新时间开始有效，主持人按键开始后，选手开始抢答为有效，数码显示屏显示抢答时间倒计时和选手号，并且发生提示。主持人可按键结束，新一轮抢答开始。
三、重点研究问题
1、如何实现对抢答器的时间和得分控制；
2、抢答器功能的完备。
四、其他要求
1焊接时注意不要出现不良焊接，以免造成短路。
2尽量做到简化电路板，使其美观。
五、设计成果要求
1、设计出8路多功能抢答器，使其能够正常显示时间以及抢答号码。
2、根据电路图焊接电路硬件并调试。
3、撰写8路多功能抢答器设计的报告。
六、其它
1、收集资料，设计整个系统硬件原理框图和软件流程图。
2、硬件各个模块功能分析。
3、硬件子单元模块设计。
4、总体测试、调试等。
5、整理文档及外文翻译资料、编写毕业设计说明书。
华北水利水电学院本科生毕业设计开题报告
2011 年3 月21 日
学生
姓名
史世昭学号200712305 专业电子信息科学与技术题目
名称
多路智力竞赛抢答器设计（软件部分）
课题
来源
自选
主要内容
1、课题背景
抢答器是一种应用非常广泛的设备，在各种竞赛、抢答场合中，它能迅速、客观地分辨出最先获得发言权的选手。早期的抢答器只由几个三极管、可控硅、发光管等组成，能通过发光管的指示辩认出选手号码。现在大多数抢答器均使用单片机(如MCS-51型)和数字集成电路，并增加了许多新功能，如选手号码显示、抢按前或抢按后的计时、选手得分显示等功能。
本课题利用STC89C51单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间和选手号码。用开关做键盘输出，扬声器发生提示。系统达到要求：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；抢答限定时间和回答问题的时间可以自己设定；可以显示是哪位选手有效抢答和无效抢答；抢答时间和回答问题时间倒记时显示，时间完后系统自动复位；按键锁定，在有效状态下，按键无效非法；增加抢答器计分功能，并且可以显示选手的得分情况。
2、课题的主要内容
本系统采用模块化设计智能抢答器，在抢答比赛中广泛应用，各组分别有一个抢答按钮。主持人有开始和结束、复位键。在后台主持人可以修改，抢答时间和选手回答问题的时间设置，原始状态下抢答时间为30s，回答问题时间为30s。通过加键和减键修改上述时间，改完后结束键确定。新时间开始有效，主持人按键开始后，选手开始抢答为有效，数码显示屏显示抢答时间倒计时和选手号，并且发生提示。主持人可按键结束，新一轮抢答开始。
通过研究并在设计验证后发现，采用单片机技术设计的抢答器与目前常用的抢答器相比，首先，电路连接简单，因为大多数功能单元都通过程序设
计在单片机内部，第二，工作性能可靠，抗干扰能力优于目前抢答器。所以本研究是一个实用的工程设计，具有创新性。
3、此次设计的主要目标是：
1,可实现8路选手的抢答
2,答题时间可由主持人自由设置
3,答题时主持人可同时设置下一题的答题时间
4,抢答信号由主持人发出,计时期间蜂鸣器发出声响
5,倒计时期间有10秒和5秒两种提示报警声音
6,各选手一旦抢答成功,可以手动给其计分,并可选择显示
采取的主要技术路线或方法
查阅资料，熟悉组成八路多功能抢答器的技术指标和质量指标，初步构思出整体电路。
熟悉仿真软件PROTEUS的使用，画出八路多功能抢答器电路图，利用KEIL软件编写程序，并进行仿真，根据仿真结果进行分析比较，得出具体的设计电路图。购买元器件，检测元器件，按照电路原理图焊接成实物；完成毕业设计论文。
预期的成果及形式
完成八路多功能抢答器的设计并成功焊接称电路板，使之能够正常运行。
撰写一篇关于所设计的报告，内容包括：设计中所涉及的技术知识，各部分电路的组成及功能，设计的方法与步骤，设计中的心得体会和对以往所学知识的理解等内容。
通过本次毕业设计，综合运用所学专业知识分析、解决实际问题的能力；掌握文献检索、资料查询的基本方法以及获取新知识的能力；计算机硬件或应用系统设计和开发的基本能力；书面和口头表达的能力；协作配合工作的能力得到训练和提高。
时间安排周次日期内容安排
3 3.21 明确设计内容，查阅准备相关资料
4 3.22-3.28 熟悉设计内容，理清设计思路
5 3.29-4.04 了解抢答器的结构、原理、优点及应用
6 4.05-4.11 掌握电路的整体设计，熟悉八路多功能抢
答器的工作原理
7 4.12-4.18 熟悉PROTEUS软件和KEIL软件的使用
8 4.19-4.25 画出八路抢答器电路图及显示电路图
9 4.26-5.02 使用PROTEUS软件仿真，绘制仿真图形，
编写程序，并根据仿真结果进行分析比较
得出结论
10 5.03-5.09 按照电路原理图焊接成实物
11 5.10-5.16 撰写毕业设计论文
13 5.24-5.30 提交论文，答辩
指导教
师意见
签名：
年月日
备注[1] 程相波,卫安军.基于MCS-51单片机的八路抢答器设计方法研究[J].北京
工业职业技术学院学报,2007,(2).
[2]林凌,李刚,丁茹,李小霞.新型单片机接口器件与技术[M].西安:西安电子
科技大学出版社,2005年.
[3]李增生.对《抢答器》的改进[J].电子制作,2000,(12).
[4]马轲瀛.八路数字抢答器系统[J].华商，2007,(23).
[5]高伟.STC89C51单片机原理及应用[M].北京:国防工业出版社，2008年.
[6]蔡朝阳.单片机控制实习与专题制作[M].北京:北京航空航天大学出版
社,2006年.
[7]丁建伟.抢答器电路设计[J].兰州工业高等专科学校学报,2008,(04).
[8] 胡学海.单片机原理及应用系统设计[M].北京:北京电子工业出版社，
2005年.
[9] 单片机与嵌入式系统. 北京航空航天大学，2008
[10] 苏小红 c语言大学实用教程电子工业出版社， 2004
[11] 范文斌数字电子技术基础清华大学出版社， 2007
摘要
抢答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。但抢答器的使用频率较低，且有的要么制作复杂，要么可靠性低。作为一个单位，如果专门购一台抢答器虽然在经济上可以承受，但每年使用的次数极少，往往因长期存放使（电子器件的）抢答器损坏，再购置的麻烦和及时性就会影响活动的开展，因此设计了本抢答器。
本设计是以八路抢答为基本理念。考虑到依需设定限时回答的功能，利用STC89C51单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，蜂鸣器发生提示。同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；抢答限定时间和回答问题的时间可以自己设定；可以显示是哪位选手有效抢答和无效抢答；抢答时间和回答问题时间倒记时显示，满时后系统计时自动复位及主控强制复位；按键锁定，在有效状态下，按键无效非法；增加抢答器计分功能，回答正确可以给予加分并且可以显示选手的得分情况。
关键词：抢答器；STC89C51；多路
ABSTRACT
Responder as a tool has been widely used in various occasions intelligence and knowledge competitions.But Responder frequency of use is low, and some production is complex low reliability.As a unit, if the Responder specifically purchased a economically affordable though, but use few number of times each year, often due to long-term storage (electronic devices) Responder damage, then the trouble and time of the acquisition will affect theactivities carried out, so the design of this Responder.
Answer in this design is based on eight basic concept.Taking into account the need to set the time limit to answer according to the function, the use of external interface MCU and STC89C51 the answer in the system, using the microcontroller timer / counter timing and counting in principle, the hardware and software together organically, making the system can correctlyto carry out time, while making the digital display the time correctly.The keyboard to do with the switch output, buzzer prompt occurs.At the same time the system can be achieved: In the Responder, the Responder is valid only after the start, if the answer in before the answer in the beginning to be invalid; answer in a limited time and answer the questions of the time can be set; can show who is calling players answer in effective and ineffective Responder;answer in the time and the time to answer questions countdown show full time after the
system automatically reset the time and the master force reduction; key lock, in the effective state, the button is not illegal; increase Responder scoring function,
to give extra points for correct answers andplayers can show the scores. Key words: Responder; STC89C51; Multiple
目录
摘要 ............................................................................... I ABSTRACT .............................................................................. II 第一章绪论. (1)
1.1课题研究的相关背景 (1)
1.2选题的目的和意义 (1)
1.3课题研究的内容 (1)
1.4国内外研究现状 (2)
1.5抢答器目前存在的主要问题 (2)
第二章抢答器的系统概括 (2)
2.1系统的主要功能 (2)
2.2系统需求分析 (4)
2.3抢答器的工作流程 (4)
2.4抢答器的工作过程 (5)
2.5抢答器的优点及组成 (5)
第三章软件设计 (6)
3.1主程序系统结构 (6)
3.2软件任务分析 (6)
3.3单片机的C程序设计简介 (7)
3.4主程序设计 (8)
3.4.1定时器初始化函数: (9)
3.4.2 倒计时函数： (9)
3.4.3 数码管显示函数： (10)
3.4.4采集选手并显示号码： (11)
3.4.5设定时间并显示： (12)
3.4.6选手抢答成功并回答正确予以加分并且显示得分： (14)
3.5本章小结 (15)
第四章 PROTEUS仿真系列组图 (16)
4.1复位图 (16)
4.2设置计时时间 (16)
4.3抢答成功并显示倒计时 (17)
4.4答题正确并显示其得分 (17)
4.5本章小结 (17)
第五章总结与展望 (18)
5.1总结 (18)
5.2展望 (19)
参考文献 (20)
致谢 (21)
附录一总体电路图 (22)
附录二实物图 (23)
附录三软件代码 (24)
附录四外文及翻译 (42)
英文资料 (42)
中文翻译 (47)
外文出处： 《Exploiting Software How to Break Code》By Greg Hoglund, Gary McGraw Publisher : Addison Wesley Pub Date : February 17, 2004 ISBN : 0-201-78695-8 译文标题： JDBC接口技术 译文： JDBC是一种可用于执行SQL语句的JavaAPI（ApplicationProgrammingInterface应用程序设计接口）。它由一些Java语言编写的类和界面组成。JDBC为数据库应用开发人员、数据库前台工具开发人员提供了一种标准的应用程序设计接口，使开发人员可以用纯Java语言编写完整的数据库应用程序。 一、ODBC到JDBC的发展历程 说到JDBC，很容易让人联想到另一个十分熟悉的字眼“ODBC”。它们之间有没有联系呢？如果有，那么它们之间又是怎样的关系呢？ ODBC是OpenDatabaseConnectivity的英文简写。它是一种用来在相关或不相关的数据库管理系统（DBMS）中存取数据的，用C语言实现的，标准应用程序数据接口。通过ODBCAPI，应用程序可以存取保存在多种不同数据库管理系统（DBMS）中的数据，而不论每个DBMS使用了何种数据存储格式和编程接口。 1．ODBC的结构模型 ODBC的结构包括四个主要部分：应用程序接口、驱动器管理器、数据库驱动器和数据源。应用程序接口：屏蔽不同的ODBC数据库驱动器之间函数调用的差别，为用户提供统一的SQL编程接口。 驱动器管理器：为应用程序装载数据库驱动器。 数据库驱动器：实现ODBC的函数调用，提供对特定数据源的SQL请求。如果需要，数据库驱动器将修改应用程序的请求，使得请求符合相关的DBMS所支持的文法。 数据源：由用户想要存取的数据以及与它相关的操作系统、DBMS和用于访问DBMS的网络平台组成。 虽然ODBC驱动器管理器的主要目的是加载数据库驱动器，以便ODBC函数调用，但是数据库驱动器本身也执行ODBC函数调用，并与数据库相互配合。因此当应用系统发出调用与数据源进行连接时，数据库驱动器能管理通信协议。当建立起与数据源的连接时，数据库驱动器便能处理应用系统向DBMS发出的请求，对分析或发自数据源的设计进行必要的翻译，并将结果返回给应用系统。 2．JDBC的诞生 自从Java语言于1995年5月正式公布以来，Java风靡全球。出现大量的用java语言编写的程序，其中也包括数据库应用程序。由于没有一个Java语言的API，编程人员不得不在Java程序中加入C语言的ODBC函数调用。这就使很多Java的优秀特性无法充分发挥，比如平台无关性、面向对象特性等。随着越来越多的编程人员对Java语言的日益喜爱，越来越多的公司在Java程序开发上投入的精力日益增加，对java语言接口的访问数据库的API 的要求越来越强烈。也由于ODBC的有其不足之处，比如它并不容易使用，没有面向对象的特性等等，SUN公司决定开发一Java语言为接口的数据库应用程序开发接口。在JDK1．x 版本中，JDBC只是一个可选部件，到了JDK1．1公布时，SQL类包（也就是JDBCAPI）
黄冈师范学院 本科生毕业论文 题目: 多路智力竞赛抢答器的设计专业班级：电子信息科学与技术2011级03班学号：201122340321 学生姓名：叶林飞 指导教师：刘珊 论文完成日期: 2015 年 5 月
郑重声明 本人的毕业论文是在指导老师刘珊的指导下独立撰写并完成的。毕业论文没有剽窃、抄袭、造假等违反学术道德、学术规范和侵权行为，如果有此现象发生，本人愿意承担由此产生的各种后果，直至法律责任；并可通过网络接受公众的查询。特此郑重声明。 毕业论文作者(签名)： 年月日
目录 1 绪论 (3) 1.1研究目的与意义 (3) 1.2研究内容 (3) 2电路原理设计 (4) 2.1 八路抢答电路设计 (6) 2.2定时电路设计 (9) 2.3声响电路的设计 (14) 3 Multisim仿真与制作 (16) 3.1抢答仿真 (16) 3.2定时抢答仿真 (18) 3.3超时抢答仿真 (19) 3.4仿真结果分析 (20) 结束语 (21) 附录 (22) 附录一：元件清单 (22) 附录二：总电路图 (23) 参考文献 (24) 致谢 (25)
基于数字电路多路智能竞赛抢答器原理与设计专业:电子信息科学与技术班级：电科1103 姓名：叶林飞指导老师：刘珊 摘要 随着社会的不断发展，对人才的要求更加急迫，而在高校同学们学科学、学技术、学知识的手段多种多样，知识竞赛之类的活动愈加频繁，而在竞赛中往往分为几组参加，这时针对主持人提出的问题进行抢答。如果要是让抢答者用举手等方法，会因为主持人的主观误断造成比赛的不公平性。比赛中为了准确、公正、直观地判断出第一抢答者，这就必然离不开抢答器。作为一种电子产品，在市场上很多，但价格昂贵，还不能根据具体情况修改一些参数，如答题时间设置，选手的增加等问题不好解决。为此根据实际需要设计了简易的数字抢答器，这样不仅节约成本，这样也能满足具体实际需要[1]。 本文介绍了一种同时供八位选手比赛的抢答器，本设计的数字抢答器由优先编码电路、锁存器、译码电路、显示电路、定时电路及用控制电路组成,能实现8位选手抢答,满足了学校同学们知识竞赛的要求。 关键词: 数字电路; 抢答电路；倒计时电路；报警电路；秒脉冲产生电路
On the vehicle sideslip angle estimation through neural networks: Numerical and experimental results. S. Melzi,E. Sabbioni Mechanical Systems and Signal Processing 25 (2011)：14~28 电脑估计车辆侧滑角的数值和实验结果 S.梅尔兹,E.赛博毕宁 机械系统和信号处理2011年第25期：14~28
摘要 将稳定控制系统应用于差动制动内/外轮胎是现在对客车车辆的标准（电子稳定系统ESP、直接偏航力矩控制DYC）。这些系统假设将两个偏航率(通常是衡量板)和侧滑角作为控制变量。不幸的是后者的具体数值只有通过非常昂贵却不适合用于普通车辆的设备才可以实现直接被测量,因此只能估计其数值。几个州的观察家最终将适应参数的参考车辆模型作为开发的目的。然而侧滑角的估计还是一个悬而未决的问题。为了避免有关参考模型参数识别/适应的问题,本文提出了分层神经网络方法估算侧滑角。横向加速度、偏航角速率、速度和引导角,都可以作为普通传感器的输入值。人脑中的神经网络的设计和定义的策略构成训练集通过数值模拟与七分布式光纤传感器的车辆模型都已经获得了。在各种路面上神经网络性能和稳定已经通过处理实验数据获得和相应的车辆和提到几个处理演习(一步引导、电源、双车道变化等)得以证实。结果通常显示估计和测量的侧滑角之间有良好的一致性。 1 介绍 稳定控制系统可以防止车辆的旋转和漂移。实际上，在轮胎和道路之间的物理极限的附着力下驾驶汽车是一个极其困难的任务。通常大部分司机不能处理这种情况和失去控制的车辆。最近,为了提高车辆安全，稳定控制系统(ESP[1,2]; DYC[3,4])介绍了通过将差动制动/驱动扭矩应用到内/外轮胎来试图控制偏航力矩的方法。 横摆力矩控制系统（DYC）是基于偏航角速率反馈进行控制的。在这种情况下,控制系统使车辆处于由司机转向输入和车辆速度控制的期望的偏航率[3,4]。然而为了确保稳定，防止特别是在低摩擦路面上的车辆侧滑角变得太大是必要的[1,2]。事实上由于非线性回旋力和轮胎滑移角之间的关系，转向角的变化几乎不改变偏航力矩。因此两个偏航率和侧滑角的实现需要一个有效的稳定控制系统[1,2]。不幸的是,能直接测量的侧滑角只能用特殊设备(光学传感器或GPS惯性传感器的组合)，现在这种设备非常昂贵,不适合在普通汽车上实现。因此, 必须在实时测量的基础上进行侧滑角估计，具体是测量横向/纵向加速度、角速度、引导角度和车轮角速度来估计车辆速度。 在主要是基于状态观测器/卡尔曼滤波器(5、6)的文学资料里, 提出了几个侧滑角估计策略。因为国家观察员都基于一个参考车辆模型,他们只有准确已知模型参数的情况下，才可以提供一个令人满意的估计。根据这种观点,轮胎特性尤其关键取决于附着条件、温度、磨损等特点。 轮胎转弯刚度的提出就是为了克服这些困难,适应观察员能够提供一个同步估计的侧滑角和附着条件[7,8]。这种方法的弊端是一个更复杂的布局的估计量导致需要很高的计算工作量。 另一种方法可由代表神经网络由于其承受能力模型非线性系统，这样不需要一个参

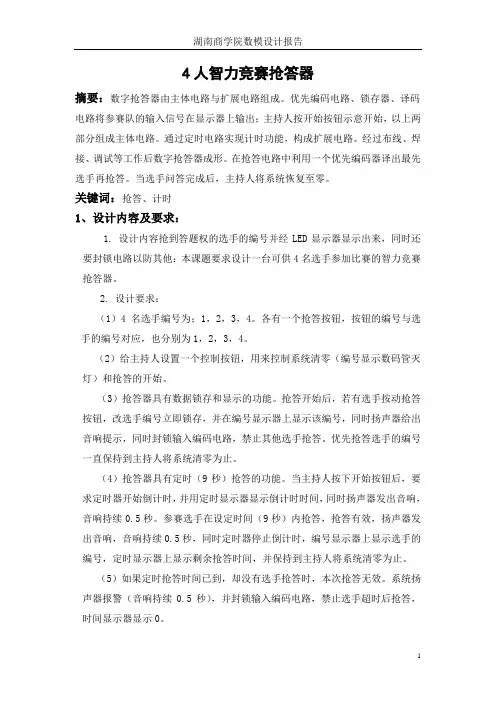

4人智力竞赛抢答器设计 (2009-12-13 15:42:40) 转载 标签： 分类：数字电路 智力竞赛 锁存器 倒计时 选手 计数器 it 课题4人智力竞赛抢答器 一、设计内容及要求 设计一台可供4名选手参加比赛的智力竞赛抢答器，具体要求如下： 1、4名选手编号为；1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。 2、给主持人设置一个控制按钮，用来控制系统清零（编号显示、数码管熄灭）和抢答的开始。 3、抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在编号显示器上显示该编号，扬声器给出音响提示，同时封锁输入编码电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。 4、抢答器具有定时（9秒）抢答的功能。当主持人按下开始按钮后，要求定时器开始倒计时，并用定时显示器显示倒计时时间，同时扬声器发出音响，音响持续0.5秒。参赛选手在设定时间（9秒）内抢答有效，此时扬声器发出0.5秒音响，同时定时器停止倒计时，显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。
