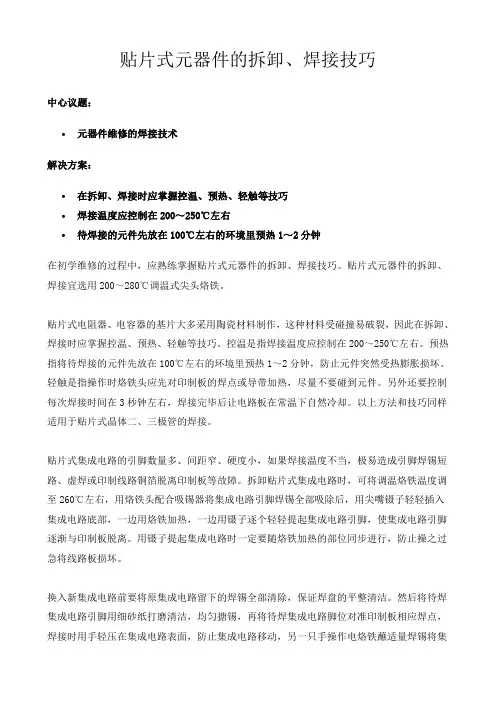

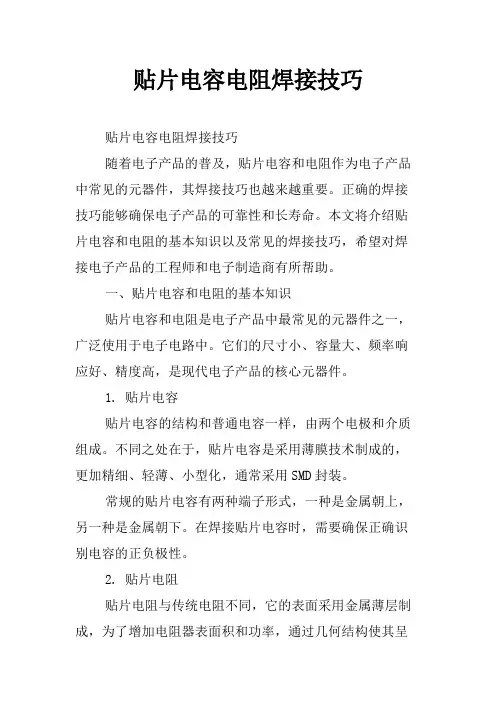

你知道该如何手工焊接贴片电容吗?今天新晨阳小编在这里就为大家讲解一些技巧：
1.先在焊盘上涂助焊剂，再用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊接，芯片一般不需处理就可以焊接。
2.用镊子小心地将PQFP芯片放到PCB板上，应注意不要损坏引脚。使其与焊盘对齐了，保证芯片放置正确方向。把烙铁的温度调到300摄氏度左右，烙铁头尖沾少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片位置是否对准。必要可进行调整要麽拆除并重新在PCB板上对准位置才焊接。
3.开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。
4.焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。
5.贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。
以上就是关于手工焊接贴片贴片电容的一些技巧，希望可以帮助到大家!

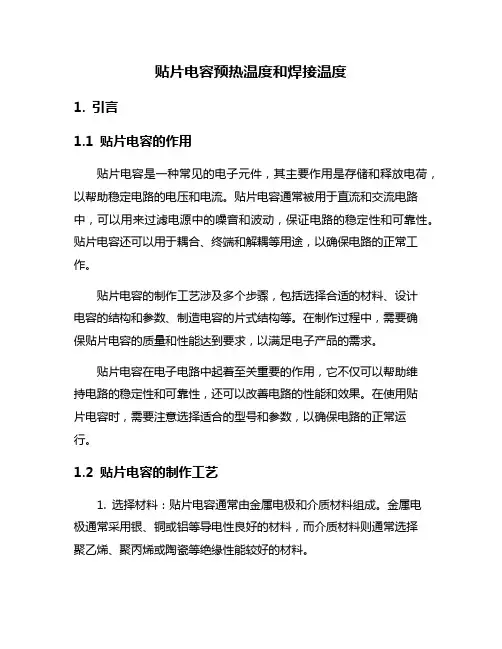

目录： 贴片电容的种类和特点 1 贴片电容基本结构 1 贴片电容 Class 2 EIA代码 2 贴片电容封装尺寸 3 贴片电容生产厂家 4 贴片电容分类 5 NPO电容器 5 X7R电容器 6 Z5U电容器8 Y5V电容器8 Y5V贴片电容容量范围8 贴片电容的种类和特点 单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 通常大家所说的贴片电容是指片式多层陶瓷电容 (Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。 它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。具有小体积、大容量、Q值高、高可靠和耐高温等优点。同时也具有容量误差较大、温度系数很高的缺点。一般用在噪声旁路、滤波器、积分、振荡电路。 常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。 贴片电容基本结构 多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。见下图：

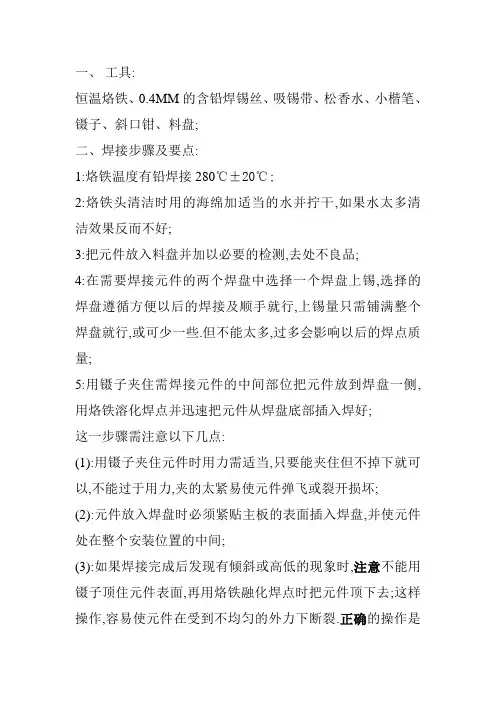

表面贴片元件的手工焊接技巧贴片元件的使用非常的频繁，每一个电子爱好者都会用到。在我还是小菜的时候就对贴片元件的焊接一窍不通，后来还是学长教会的。在此把基本的操作和注意事项跟大家分享。现在越来越多的电路板采用表面贴装元件，同传统的封装相比，它可以减少电路板的面积，易于大批量加工，布线密度高。贴片电阻和电容的引线电感大大减少，在高频电路中具有很大的优越性。表面贴装元件的不方便之处是不便于手工焊接。为此，本文以常见的ＰＱＦＰ封装芯片为例，介绍表面贴装元件的基本焊接方法。 一、所需的工具和材料 焊接工具需要有２５Ｗ的铜头小烙铁，有条件的可使用温度可调和带ＥＳＤ保护的焊台，注意烙铁尖要细，顶部的宽度不能大于１ｍｍ。一把尖头镊子可以用来移动和固定芯片以及检查电路。还要准备细焊丝和助焊剂、异丙基酒精等。使用助焊剂的目的主要是增加焊锡的流动性，这样焊锡可以用烙铁牵引，并依靠表面张力的作用光滑地包裹在引脚和焊盘上。在焊接后用酒精清除板上的焊剂。 二、焊接方法 1．在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。 2．用镊子小心地将ＰＱＦＰ芯片放到ＰＣＢ板上，注意不要损坏引脚。使其与焊盘对齐，要保证芯片的放置方向正确。把烙铁的温度调到３００多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在ＰＣＢ板上对准位置。 3．开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。 4．焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。 5. 贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了；如果已放正，就再焊上另外一头。要真正掌握焊接技巧需要大量的实践. 更多单片机和电子技术资料http://savesharing。7958。com 其实焊多了，熟悉了之后就会得心应手，望大家好好练习，焊出好板子。
陶瓷电容器简介及使用注意事项 1.分类 1类多层瓷介电容器，温度稳定性好，材料C0G或NP0（注意C0G里面的0是代表零，NP0里面的0也是代表零，不是英文字母O），随温度变化是0，偏差是±30ppm/℃、±0.3%或±0.05pF，这类电容量较小，耐压较低，主要用于滤波器线路的谐振回路中，但其中损耗小，绝缘电阻较高，制造误差J=±5% G=±2% F=±1%，执行标准：GB/T20141-2007 2类多层瓷介电容器，温度稳定性差，但容量大、耐压高， 例如：X7R 在-55℃～到+125℃内温度偏移±15%，X5R在-55℃～到+85℃内温度偏移也是±15%，Y5V在-30℃～到+85℃内温度偏移+22%～-82%，Z5U在+10℃～+85℃内温度偏移+22%～-56%，生产误差：K=±10%、M=±20%。 注意：生产电容器时产生的误差与温度偏差是不同的概念。 2类多层瓷介电容器主要用于旁路、滤波、低频耦合电路或对损耗和电容量稳定性要求不高的电路中，执行标准：GB/T20142-2007 2.在使用贴片电容器的PCB设计中，用于波峰焊的焊盘尺寸与用于回流焊的 焊盘尺寸不同，因为焊料的量的大小会影响零件的机械应力，从而导致电容器破碎或开裂。 3.在PCB设计时巧用适当多的阻焊层将2个或以上电容器焊盘隔开。 4.在靠近分板线附近，电容器要平行排列，即长边与分板线平行，减少分板 时的裂缝。 5.自动贴片机装配SMD时，适当的部位支撑PCB是完全必要的，单面板时和 双面板时支撑都要考虑两面SMD的裂缝。
6.在波峰焊工艺中，粘着胶的选用和点胶位置及份量直接影响SMD焊接后的 性能稳定性，胶的份量以不能接触PCB中焊盘为准。 7.焊接中使用助焊剂： 7.1如果助焊剂中有卤化物多或使用了高酸性的助焊剂，那么焊接后过多 的残留物会腐蚀电容器端头电极或降解电容器表面的绝缘。 7.2回流焊中如果使用了过多的助焊剂，助焊剂大量的雾气会射到电容器 上，可能影响电容器的可焊性。 7.3水溶助焊剂的残留物容易吸收空气中的水，在高湿条件下电容器表面 的残留物会导致电容器绝缘性能下降，并影响电容器的可靠性，所以，当选用了水溶性助焊剂时，要特别注意清洗方法和所使用的机器的清洗力。 7.4处理贴好电容器的板时，过程中温差不能超过100℃，否则会引起裂缝。 8. 焊料的使用量为电容器厚度的1/2或1/3. 9. 使用烙铁焊接时，烙铁头的顶尖直径最大为1.0mm，烙铁头尖顶不能直接 碰到电容器上，要接触在线路板上，加锡在线路板与电容器之间。 10. 在搬运和生产过程中，电容器包装箱应避免激烈碰撞，从0.5米或以上 高度落下的单个电容器可能会产生电容器瓷体破损或微裂，应不能在使用。 11. 储存条件： 温度范围：-10℃～+40℃ 湿度范围：小于70%（相对湿度） 存储期：半年 如果超过了6个月（从电容器发货之日算起），在使用电容器之前要对其进行可焊性检验，同时高介电常数的电容器的容量也会随时间的推移
