七、（10分）电路如图所示，已知稳压管的稳定电压为6V，最小稳定电流为5mA,,最大功耗为240MW；输入电压为20~24V，R1=360Ω，试问：
为保证稳压管能安全工作，负载电阻允许的变化范围是多少？
74LS191功能表 LD CT D U / CP D 0 D 1 D 2 D 3 Q 0 Q 1 Q 2 Q 3 0 × × × d 0d 1 d 2 d 3 1 0 0 ↑ ×××× 1 0 1 ↑ ×d 0 d 1 d 2 d 3 加法计数 减法计数 命 题 人 ： 审 题 人 ： 命 题 时 间 ： 系名 专业 年级、班 学号 姓名 数字电子技术 课程试题（ 卷） 题号 一 二 三 四 五 六 七 八 九 十 总分 得分 （请将答案写在答题纸上，答在试卷上不给分） 一． 选择题（16分） 1．已知A B A B B A Y +++=，下列结果正确的是（ ） a ． Y =A b ．Y=B c ．A B Y += d ．Y=1 2．已知A=（10．44）10（下标表示进制），下列结果正确的是（ ） a ． A=（1010．1）2 b ．A=（0A ．8）16 c ． A=（12．4）8 d ．A=（20．21）5 3．下列说法不正确的是（ ） a ．当高电平表示逻辑0、低电平表示逻辑1时称为正逻辑 b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平） c ．OC 门输出端直接连接可以实现正逻辑的线与运算 d ．集电极开路的门称为OC 门 4．以下错误的是（ ） a ．数字比较器可以比较数字大小 b ． 半加器可实现两个一位二进制数相加 c ．编码器可分为普通全加器和优先编码器 d ．上面描述至少有一个不正确 5．下列描述不正确的是（ ） a ．触发器具有两种状态，当Q=1时触发器处于1态 b ．时序电路必然存在状态循环 c ．异步时序电路的响应速度要比同步时序电路的响应速度慢 d ．主从JK 触发器具有一次变化现象 6．电路如下图（图中为上升沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“100”，请问在时钟作用下，触发器下一状态（Q 3 Q 2 Q 1）为（ ） a ．“101” b ．“100” c ．“011” d ．“000” 7．电路如下图，已知电路的当前状态Q 3 Q 2 Q 1 Q 0为“1100”，74LS191具有异步置数的逻辑功能，请问在时钟作用下，电路的下一状态（Q 3 Q 2 Q 1 Q 0）为（ ） a ．“1100” b ．“1011” c ．“1101” d ．“0000” 8．下列描述不正确的是（ ） a ．EEPROM 具有数据长期保存的功能且比EPROM 在数据改写上更方便 b ．DAC 的含义是数-模转换、ADC 的含义是模数转换 c ．积分型单稳触发器电路只有一个状态 d ．上面描述至少有一个不正确 二．判断题（9分） 1．TTL 输出端为低电平时带拉电流的能力为5mA （ ） 2．TTL 、CMOS 门中未使用的输入端均可悬空（ ） 3．当决定事件发生的所有条件中任一个（或几个）条件成立时，这件事件就会发生，这种因果关系称为与运算。（） 4．将代码状态的特点含义“翻译”出来的过程称为译码。实现译码操作的电路称为译码器。（） 5．设计一个3进制计数器可用2个触发器实现（ ） 6．移位寄存器除了可以用来存入数码外，还可以利用它的移存规律在一定的范围内构成任意模值n 的计数器。所以又称为移存型计数器（ ） 7． 判断时序逻辑电路能否自启动可通过判断该电路是否存在有效循环来实现（ ） 8． 施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态（ ） 9． DRAM 需要定期刷新，因此，在微型计算机中不如SRAM 应用广泛（ ） 三．计算题（8分） 1、在如图所示电路中，U cc =5V ，U BB =9V ，R 1=5.1kΩ， R 2=15kΩ，R c =1kΩ，β=40，请计算U I 分别为5V ，0.3V 时输出U O 的大小？。 密 线 封 A B
电力电子技术模拟试题2（开卷，时间：120分钟） （所有答案必须写在答题纸上） 一、填空题（40分，每空1分） 1. GTO的结构是为了便于实现门极控制关断而设计的。 2.GTO的开通控制方式与晶闸管相似，但是可以通过在门极使其关断。 3. GTO导通过程与普通晶闸管一样，只是导通时饱和程度,导通时管压降。 4. GTO最大可关断阳极电流与门极负脉冲电流最大值I GM之比称 为, 该值一般很小，只有左右，这是GTO的一个主要缺点。 5. GTR导通的条件是：且。 6. 在电力电子电路中GTR工作在开关状态, 在开关过程中，在区和 区之间过渡时，要经过放大区。 7. 电力MOSFET导通的条件是：且。 8. 电力MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的、前者的饱和区对应后者的、前者的非饱和区对应后者的。 9.电力MOSFET的通态电阻具有温度系数。 10.IGBT是由和两类器件取长补短结合而成的复合器件10.PWM控制的理论基础是原理，即相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。 11.根据“面积等效原理”，SPWM控制用一组的脉冲（宽度按 规律变化）来等效一个正弦波。 12.PWM控制就是对脉冲的进行调制的技术；直流斩波电路得到的PWM波是等效波形，SPWM控制得到的是等效波形。 13.PWM波形只在单个极性范围内变化的控制方式称控制方式，PWM 波形在正负极性间变化的控制方式称控制方式，三相桥式PWM型逆变电路采用控制方式。 14.SPWM波形的控制方法：改变调制信号u r的可改变基波幅值；改变
模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是 单向导电性 。 2．如果变压器二次(即副边)电压的有效值为10V ，桥式整流后(不滤波)的输出电压为 9 V ，经过电容滤波后为 12 V ，二极管所承受的最大反向电压为 14 V 。 3．差分放大电路，若两个输入信号u I1u I2，则输出电压，u O 0 ；若u I1=100V ，u I 2 =80V 则差模输入电压u Id = 20 V ；共模输入电压u Ic = 90 V 。 4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。 5．若三级放大电路中A u 1A u 230dB ，A u 320dB ，则其总电压增益为 80 dB ，折合为 104 倍。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。这类功放的能量转换效率在理想情况下，可达到 78.5% ，但这种功放有 交越 失真。 7．集成三端稳压器CW7915的输出电压为 15 V 。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。 A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。 A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。 A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。 A ． 减小C ，减小R i B. 减小C ，增大R i C. 增大C ，减小 R i D. 增大C ，增大 R i 5.如图所示复合管，已知V 1的1 = 30，V 2的2 = 50，则复合后的约为（ A ）。 A ．1500 B.80 C.50 D.30 6.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。 A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。 A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 0 i D /mA -4 u GS /V 5 + u O _ u s R B R s +V CC V C + R C R i O t u I t u o 4题图 7题图 V 2 V 1

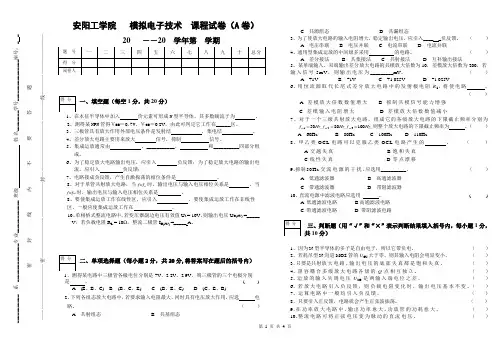

《模拟电子技术》模拟试题一 一、填空题：（每空1分共40分） 1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。 2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。 3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等 效成断开； 4、三极管是（）控制元件，场效应管是（）控制元件。 5、三极管具有放大作用外部电压条件是发射结（），集电结（）。 6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。 7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。 9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相 反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输 入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为 （）。 17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。 二、选择题（每空2分共30分） 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值Uz 才有导通电流，否则处于（）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（） 型。 A、（ B、 C、E）B、（C、B、E）C、（E、C、B） D、（NPN） E、（PNP） 3、对功率放大器的要求主要是（）、（）、（）。 A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真 4、共射极放大电路的交流输出波形上半周失真时为（），此时应该（）偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小 5、差分放大电路是为了（）而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移 6、共集电极放大电路的负反馈组态是（）。
第1页 共5页 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、场效应管被称为单极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，当三极管工作在 区时， b I Ic β<。 3、场效应管可分为 型场效应管和结型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路只能放大电压不能放大电流。 5、在绘制电子放大电路的直流通路时，电路中出现的 视为开路， 视为短路，信号源可视为为短路但应保留其内阻。 6、多级放大电路级间的耦合方式有直接耦合、阻容耦合、 和 耦合等。 7、晶体管是利用 极电流来控制 极电流从而实现放大的半导体器件。 8、放大电路的交流通路用于研究 。 9、理想运放的两个输入端虚断是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈不复存在则为 。 11、仅存在于放大电路的交流通路中的反馈称为 。 12、通用集成运放电路由 、 、输出级和偏置电路四部分组成。 13、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是 相输入端，否则该输入端是 相输入端。 14、差分放大电路的差模放大倍数和共模放大倍数是不同的， 越大越好， 越小越好。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管如果采用正向接法，稳压二极管将 。 A ：稳压效果变差 B ：稳定电压变为二极管的正向导通压降 C ：截止 D ：稳压值不变，但稳定电压极性发生变化 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结正向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为 。 A ： PNP 型硅管 B ：NPN 型锗管 C ： NPN 型硅管 D ：PNP 型锗管 7V 0.7V 0V ① ② ③
数字电子技术模拟考试试 题及答案 Last revision on 21 December 2020
《数字电子技术》模拟试题 一、填空题（每题2分，共20分） 1、十六进制数97，对应的十进制数为 （1） 。 2、“至少有一个输入为0时，输出为 （2） ”描述的是与运算的规则。 3、 （3） 变量逻辑函数有16个最小项。 4、基本逻辑运算有: （4） 、 （5） 和 （6） 运算。 5、两二进制数相加时，不考虑低位的进位信号是 （7） 加器。 6、TTL 器件输入脚悬空相当于输入 （8） 电平。 7、RAM 的三组信号线包括： （9） 线、地址线和控制线。 8、采用四位比较器对两个四位数比较时，先比较 （10） 位。 二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 （11） 是异或门。 图1 2、下列逻辑函数表达式中可能存在竞争冒险的是 （12） 。 A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++= 3、下面逻辑式中，不正确的是_ （13）____。 A.C B A ABC ??= B. A AB A += C. ()A A B A += D. AB BA = 4、时序逻辑电路中必须有___（14）___。 A. 输入逻辑变量 B. 时钟信号 C. 计数器 D. 编码器 5、有S1，S2两个状态，条件 （15） 可以确定S1和S2不等价。 A. 输出相同 B. 输出不同 C. 次态相同 D. 次态不同
1、证明：B A B A A +=+（4分） 2、某逻辑函数的真值表如表1所示，画出卡诺图。（6分） 表1 某逻辑函数的真值表 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 X 1 0 0 X 1 0 1 0 1 1 0 1 1 1 1 X 四、分析题（20分） 图2 分析图2所示电路的逻辑功能。 1）列出其时钟方程：（2分） CP1＝ ；CP0＝ 。 2）列出其驱动方程：（4分） J1＝ ；K1＝ ；J0＝ ；K0＝ 。 3）列出其输出方程：（1分） Z ＝ 4）求次态方程：（4分） =+11n Q ；=+10n Q 5）作状态表及状态图（9分） Z

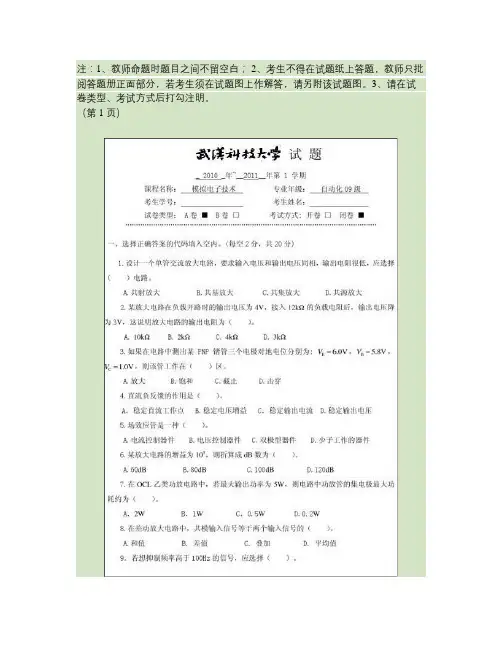

《模拟电子技术》期末考试卷 一、填空题（20 分） 1、二极管最主要的特性是 。 2、当三极管处于放大状态时其放射结、集电结的偏置方式为 、 。 3、多级放大电路中，常见的级间的耦合方式有 、 、 。 4、负反馈放大电路中的四种组态为 、 、 、 。 5、正弦波振荡电路的振荡条件为 、 。 二、选择题（20分） 1、P 型半导体中的多数载流子是 ，N 型半导体中的多数载流子是 。A 、电子 B 、空穴 C 、正离子 2、杂质半导体中少数载流子的浓度 本征半导体载流子的浓度。A 、大于 B 、小于 C 、等于 3、温度升高，二极管在正向电流不变的情况下的正向电压 ，反向电流 。 A 、增大 B 、减小 C 、不变 4、如图所示复合管，已知V 1的1 = 30，V 2的 2 = 50，则复合后的 约为 （ ）。 A ．1500 .80 C 5、RC 串并联网络在f=f 0=1/2 RC 时呈 。 A 、感性 B 、阻性 C 、容性 三、判断题（10分）（对的打“√”，错的打“×”） 1、本征半导体温度升高后，两种载流子浓度还是相等。（ ） 2、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号，不能放大共模信号。（ ） 3、放大电路采用复合管是为了增大放大倍数和输入电阻。( ) 4、负反馈越深，电路的性能越稳定。（ ） 5、集成运放在开环情况下一定工作在非线性区。（ ） 四、简答题：（ 25分） 1．写出下图所示各电路的输出电压值，设二极管导通电压U D ＝。 V 2 V 1
2、判断下图所示电路中是否引入了反馈，如果有反馈试判断反馈类型 ￥+ -+R S u o R L u i R F (b) R 1 R 2 R 4 R 5 R 3 u i + -+v cc -+ V 1 V 2 u o C 1 +- 3、 电路下图所示：请将图中左右两部分正确连接起来，使之能够产生正弦波振荡 五、计算题（25分） 1、电路如下图所示，试求出电路A U 、R i 、和R 0的表达式。
应用电子技术模拟试题（3） 姓名班级学号 题号一二三四五六总分 得分 1、S7－200系列提供的定时器的精度分为 1ms 、 10ms 与 100ms 。 2、取整指令的梯形图指令的操作码是TRUNC、LN 。 3、PLC的程序结构分为集中输入、集中输出与周期性循环扫描。 4、字节寻址的格式由存储器标识符、数据大小、、起始字节地址组成。 5、PLC的输出接口类型有晶体管输出型、双向二极晶闸管输出型与继电器输出型。 6、顺序控制段开始指令的操作码是SCRT。 二、分析和设计（30分） 1、将梯形图程序转换为语句表程序。 答案： LDN A LD AN T16
OLD LDN C24 ON ALD O = 2、在如图所示的输入信号作用下，画出梯形图的输出信号 I0.0 I0.1 输入信号 答： 梯形图 3、简述S7-200系统的基本构成。 答:结构包括CPU模块、输入模块、输出模块、编程装置、电源模块 三、综合应用题（40分） 1、某一控制系统选用CPU 224（最大扩展电流为660mA），系统所需的输入输出点数各为：数字量输入24点、数字量输出20点、模拟量输入6点、模拟
量输出2点。试从下表所选择适合的元件中进行扩展。 要求：1）画出扩展后系统的硬件组态图 2）写出各扩展模块对应的地址范围 3）对扩展后的系统进行验证 扩展模块型号模块消耗电流（mA） EM 221 DI8×DC24V 30 EM 222 DO8×DC24V 50 EM 223 DI4/DO4×DC24V 40 EM 231AI4×12位20 EM 232 AQ2×12位20 EM 235 AI4/AQ1×12 30 答（1） （2）扩展模块选择： EM 221 DI8×DC24V 1个 EM 222 DO8×DC24V 1个 EM 223 DI4/DO4×DC24V 1个 EM 231AI4×12位2个 EM 232 AQ2×12位1个 数字量输入26点、数字量输出22点、模拟量输入8点、模拟量输出2点。 各模块对应的地址范围：在S7-200中，输入/输出点的地址只与其在系统中的物理位置有关。各种类型的I/O按照各自的种类，如数字量输入（I）、数字量输出（Q）、模拟量输入（AI）、模拟量输出（AQ）信号，分别排列地址。 （3）S7-200扩展模块上的I/O地址按照离CPU的距离递增排列。离CPU越近，地址号越小。扩展模块的实际I/O地址分配。就以CPU224为例，本体数字量它是14入10出，无集成模拟量的。对于数字量，凡是不足八位的，没有用到的位数不延续到下一个模块象本体，输入是从，对于扩展模块则从开始分配；其输出是从那么对于扩展模块则从开始分配.对于模拟量模块，因为都是字寻址的，不存在剩余位的问题，记住地址是以偶数增加就可以了，象上面例子，扩展模拟量模块就是AIW0 AIW4 AIW8，依次往后顺延就是。（扩展模拟量模块以4字节递增的方式来分配地址） 2、简述PLC的循环扫描过程 答案：PLC的工作方式采用不断循环的顺序扫描工作方式。每一次扫描所用的时间称为扫描周期或工作周期。CPU从第一条指令执行开始，按顺序逐条地执行用户程序直到用户程序结束，然后返回第一条指令开始新的一轮扫描。 PLC就是这样周而复始地重复上述循环扫描的。分析上述扫描过程，如果对远程I/O、特殊模块和其他通讯服务暂不考虑，这样扫描过程就只剩下“输入采样”、“程序执行”和“输出刷新”三个阶段了。下面就对这三个阶段进行详细的分析。
模拟电子技术基础试题汇总 一.选择题 1．当温度升高时，二极管反向饱和电流将( )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( )。 ( A)温度稳定性( B)单向导电性( C)放大作用( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生 ( )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝，关于输出电压的说法正确的是( )。 A：u I1=3V，u I2=时输出电压为。 B：u I1=3V，u I2=时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=，u I2=时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻R b变高。
8. 直流负反馈是指( ) A. 存在于RC 耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A 为理想运放，则电路的输出电压约为( ) A. － B. －5V C. － D. － 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV ,则差模输 入电压△υid 为( ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入 ( )。 A. 共射电路 B. 共基电路 C. 共集电路 D. 共集-共基串联电路 13. 在考虑放大电路的频率失真时，若i υ为正弦波，则o υ( ) A. 有可能产生相位失真 B. 有可能产生幅度失真和相位失真 C. 一定会产生非线性失真 D. 不会产生线性失真 14. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运 放通常工作在( )。 A. 开环或正反馈状态 B. 深度负反馈状态 C. 放大状态 D. 线性工作状态 15. 多级负反馈放大电路在( )情况下容易引起自激。 A. 回路增益F A &&大 B 反馈系数太小
电子技术模拟试题及其参考答案2 一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内 (本大题共13小题，总计28分) 1、(本小题2分) 已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则6V所对应的电极为（）。 (a) 发射极(b)集电极(c) 基极 2、(本小题2分) 晶体管的开关作用是( )。 (a) 饱合时集—射极接通，截止时集—射极断开 (b) 饱合时集—射极断开，截止时集—射极接通 (c) 饱合和截止时集—射极均断开 3、(本小题2分) 由开关组成的逻辑电路如图所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为( )。 (a)“与”门(b)“或”门(c) “非”门 A 4、(本小题2分) T形电阻网络D/A 转换器是由（）组成。 (a) T形电阻网络和集成运算放大器 (b) T形电阻网络和触发器 (c) T形电阻网络和振荡器 5、(本小题2分) 电路如图所示，设二极管D1，D2，D3的正向压降忽略不计，则输出电压u O =（）。 (a) －2V (b) 0V (c) 6V (d) 12V
在 运 算 放 大 器 电 路 中， 引 入 深 度 负 反 馈 的 目 的 之 一 是 使 运 放 ( )。 (a) 工 作 在 线 性 区 ， 降 低 稳 定 性 (b) 工 作 在 非 线 性 区 ， 提 高 稳 定 性 (c) 工 作 在 线 性 区 ， 提 高 稳 定 性 7、(本小题2分) 一 个 正 弦 波 振 荡 器 的 反 馈 系 数 F =∠? 1 5 180 ，若 该 振 荡 器 能 够 维 持 稳 定 振 荡，则 开 环 电 压 放 大 倍 数 A u 必 须 等 于 （ ） 。 (a) 15360∠? (b) 15 0∠? (c) 5180 ∠-? 8、(本小题2分) 整 流 电 路 如 图1 所 示，输 入 电 压u U t =2sin ω，输 出 电 压 u O 的 波 形 是 图2中( )。 图1 2U －图2 t t + - u O 9、(本小题2分) 若 晶 闸 管 的 控 制 电 流 由 大 变 小， 则 正 向 转 折 电 压 （ ）。 (a) 由 大 变 小 (b) 由 小 变 大 (c) 保 持 不 变 10、(本小题2分) 晶 闸 管 导 通 后， 其 正 向 压 降 约 等 于 （ ）。 (a) 零 (b) 0.3 V (c) 1 V 左 右 11、(本小题2分) 某 数/模 转 换 器 的 输 入 为 8 位 二 进 制 数 字 信 号（D 7 ~ D 0)，输 出 为 0~25.5V 的 模 拟 电 压。若 数 字 信 号 的 最 低 位 是“1” 其 余 各 位 是“0”， 则 输 出 的 模 拟 电 压 为( )。 (a) 0.1V (b) 0.01V (c) 0.001V
一、填空题（1-20题。每小题有3个选项，其中只有一个是正确的，请并将 其代号填写在题中括号内，每小题1分，共20分。) 1．三端集成稳压器CXX7805的输出电压是（）。 A 5v B 9v C 12v 2. 测某电路中PNP三极管各极电位分别是0 V、-6V、0.2V则三极管的三 个电极分别是（）。 A (E、C、B) B (C、B、E) C (B、C、E) 3. 三极管的反向电流I CBO是由（）组成的。 A、多数载流子 B、少数载流子 C、多数载流子和少数载流子 4. 反映场效应管放大能力的一个重要参数是（）。 A输入电压 B 击穿电压 C 跨导 5. 引入并联负反馈，可使放大器的（）。 A. 输出电压稳定 B.反馈环内输入电阻增加 C. 反馈环内输入电 阻减小 6.差分放大电路是为了（）而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移 7. LM386是集成功率放大器，它可以使电压放大倍数在（）之间变化。 A、0~20 B、20~200 C、200~1000 8.通用型集成运放的输入级通常采用（）电路。 A. 差分放大 B. 基本共射极放大 C.电流源 9.交流负反馈是指（）。 A. 只存在于阻容耦合电路中的负反馈 B. 交流通路中的负反馈 C.放大正弦信号时才有的负反馈 10．共集电极放大电路的负反馈组态是（）。 A、电压串联负反馈 B、电流串联负反馈 C、电压并联负 反馈 11. 典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数
（ ）。 A.变大 B.变小 C.不变 12.某滤波器的通带增益为0A ,当0f →时，增益趋向于零；当f →∝时，增益趋向于0A ；那么，该滤波器具有（ ）特性。 A. 高通 B.低通 C.带通 13.实际上，乙类互补推挽功放电路中的交越失真就是（ ）。 A.幅频失真 B.饱和失真 C.截止失真 14.桥式整流电路如图1.14所示，流过二极管的平均电流为（ ）mA 。 图1.14 A. 4.5 B. 9 D. 14.14 15．在正弦振荡电路中，能产生等幅振荡的幅度条件是（ ）。 A.A F =1 B. A F ＜1 C . A F ≤1 16.由开关组成的逻辑电路如图1.16所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为 ( )。 A 图1.16 A. “ 与”门 B.“ 或”门 C. “ 非”门 17. 数/模转换器的分辨率取决于（ ）。 A. 输入的二进制数字信号的位数，位数越多分辨率越高. B. 输出的模拟电压的大小，输出的模拟电压越高，分辨率越高. C. 参考电压U R 的大小，U R 越大，分辨率越高. 18.逻辑电路如图1.18所示,当 A=“0”，B=“1”时,C 脉冲来到后D 触发器 ( )。
数字电子技术模拟试题及 答案 Prepared on 24 November 2020
《数字电子技术》模拟试题 一、填空题（每题2分，共20分） 1、十六进制数97，对应的十进制数为 （1） 。 2、“至少有一个输入为0时，输出为 （2） ”描述的是与运算的规则。 3、 （3） 变量逻辑函数有16个最小项。 4、基本逻辑运算有: （4） 、 （5） 和 （6） 运算。 5、两二进制数相加时，不考虑低位的进位信号是 （7） 加器。 6、TTL 器件输入脚悬空相当于输入 （8） 电平。 7、RAM 的三组信号线包括： （9） 线、地址线和控制线。 8、采用四位比较器对两个四位数比较时，先比较 （10） 位。 二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 （11） 是异或门。 图1 2、下列逻辑函数表达式中可能存在竞争冒险的是 （12） 。 A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++= 3、下面逻辑式中，不正确的是_ （13）____。 A.C B A ABC ??= B. A AB A += C. ()A A B A += D. AB BA = 4、时序逻辑电路中必须有___（14）___。 A. 输入逻辑变量 B. 时钟信号 C. 计数器 D. 编码 器
5、有S1，S2两个状态，条件（15）可以确定S1和S2不等价。 A. 输出相同 B. 输出不同 C. 次态相同 D. 次态不同 三、简答题（共10分） 1、证明：B A+ = +（4分） A A B 2、某逻辑函数的真值表如表1所示，画出卡诺图。（6分） 表1 某逻辑函数的真值表 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 X 1 0 0 X 1 0 1 0 1 1 0 1 1 1 1 X 四、分析题（20分） Z 图2 分析图2所示电路的逻辑功能。 1）列出其时钟方程：（2分） CP1＝；CP0＝。 2）列出其驱动方程：（4分） J1＝；K1＝；J0＝；K0＝。 3）列出其输出方程：（1分） Z＝
一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、晶体管三极管被称为双极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，只有当三极管工作在 区时，关系式b I Ic β=才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。 5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。 6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。 7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。 8、放大电路的直流通路用于研究 。 9、理想运放的两个输入端虚短是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。 11、仅存在于放大电路的直流通路中的反馈称为 。 12、通用集成运放电路由输入级、中间级、 和 四部分组成。 13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。 14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管的反向电流小于min z I 时，稳压二极管 。 A ：稳压效果变差 B ：仍能较好稳压，但稳定电压变大 C ：反向截止 D ：仍能较好稳压，但稳定电压变小 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图1所示。关于这两只三极管，正确的说法是 。
电子技术模拟卷 一．选择： 1. (1分)P 型半导体中空穴数量远比电子多得多，因此该半导体应（ C ）。 (A) 带正电 (B) 带负电 (C) 不带电 2.(1分)三极管工作在放大区时，其各结之间的偏置为（ A ）。 (A) 发射结正偏，集电结反偏 (B) 发射结反偏，集电结正偏 (C) 发射结正偏，集电结正偏 (D) 发射结反偏，集电结反偏 3（1分）.运算放大器工作在饱和区时，其输出电压o u 为（A ）。 (A) 当-+>u u 时，o(sat)o U u += (B) 当-+>u u 时，o(sat)o U u -= (C) 当-+ >u u 时，V 0o =u (D) 当-+模拟电子技术基础试卷及答案

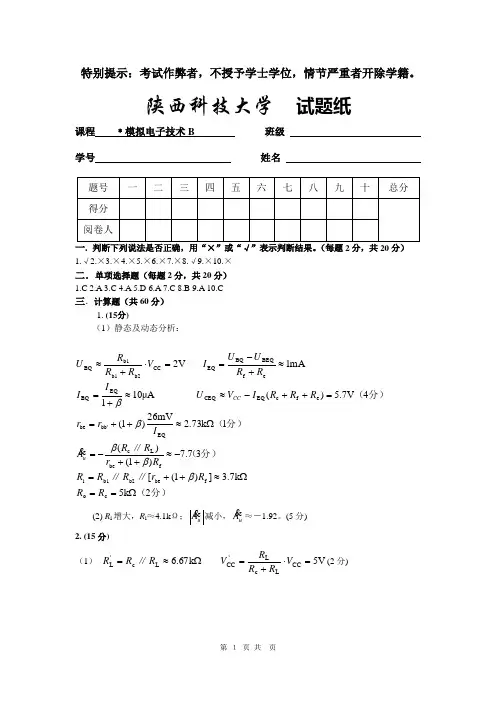

模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是 单向导电性 。 2．如果变压器二次(即副边)电压的有效值为10V ，桥式整流后(不滤波)的输出电压为 9 V ，经过电容滤波后为 12 V ，二极管所承受的最大反向电压为 14 V 。 3．差分放大电路，若两个输入信号u I1u I2，则输出电压，u O 0 ；若u I1 =100μV ，u I 2=80μV 则差模输入电压u Id = 20μV ；共模输入电压u Ic =90 μV 。 4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。 5．若三级放大电路中A u 1A u 230dB ，A u 320dB ，则其总电压增益为 80 dB ，折合为 104 倍。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。这类功放的能量转换效率在理想情况下，可达到 78.5% ，但这种功放有 交越 失真。 7．集成三端稳压器CW7915的输出电压为 15 V 。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。 A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。 A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。 A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。 A ． 减小C ，减小R i B. 减小C ，增大R i C. 增大C ，减小 R i D. 增大C ，增大 R i 5.如图所示复合管，已知V 1的β1 = 30，V 2的β2 = 50，则复合后的β约为（ A ）。 A ．1500 B.80 C.50 D.30 6.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。 A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。 A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。 0 i D /mA -4 u GS /V 5 + u O _ u s R B R s +V CC V C + R C R i O t u I t u o 4题图 7题图 V 2 V 1

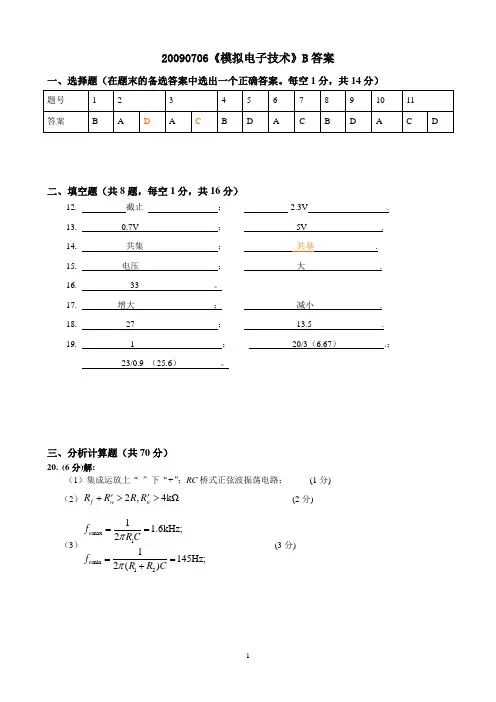

《模拟电子技术》模拟题1及答案 一、判断（10分） 1、以自由电子导电为主的半导体称为N型半导体。（） 2、模拟信号的特点是信号在时间和幅度上均是连续的。（） 3、PN结具有单向导电特性。（） 4、差动放大电路结构可以抑制零点漂移现象。（） 5、交流放大器工作时，电路中同时存在直流分量和交流分量，直流分量表示静态工作点，交流分量表示信号的变化情况。（） 6、单管共发射极放大电路的集电极和基极相位相同。（） 7、直流负反馈不能稳定静态工作点。（） 8、晶体二极管击穿后立即烧毁。（） 9、采用集成电路和R,C元件构成的电路称为无源滤波电路。（） 10、集成稳压器79XX系列输出的是正向电压。（） 二、选择（10分） 1、P型半导体是在本征半导体内掺杂( )价元素。 A、3 B、5 C、2 D、4 2、稳压管工作于( )状态下，可以稳定电压。 A、正偏导通 B、反偏截止 C、反向击穿 3、三极管放大的外部条件( )。 A、正偏导通，反偏截止 B、正偏截止，反偏导通 C、正偏导通，反偏导通 D、正偏截止，反偏截止 4、既能放大电压，也能放大电流的电路( )。 A、共发射极 B、共集电极 C、共基级 D、以上均不能 5、共模抑制比CMR K越大，表明电路（）。 A、放大倍数越稳定； B、交流放大倍数越大； C、抑制温漂能力越强； D、输入信号中的差模成分越大。6、放大电路中为增大输入电阻应引入（）反馈，为稳定输出电压应引入（）反馈，为稳定输出电流应引入（）反馈，为减小输出电阻，应引入（）反馈。 A、电压 B、电流 C、串联 D、并联 7、振荡电路中其振荡频率特别稳定的是（）。 A、RC振荡电路 B、LC振荡电路 C、石英晶体振荡电路 三、在图1所示的电路中，已知输入信号ui=5sinωt V,试画出输出电压uo1和uo2的波形，设二极管为理想二极管。（每题10分，共20分）

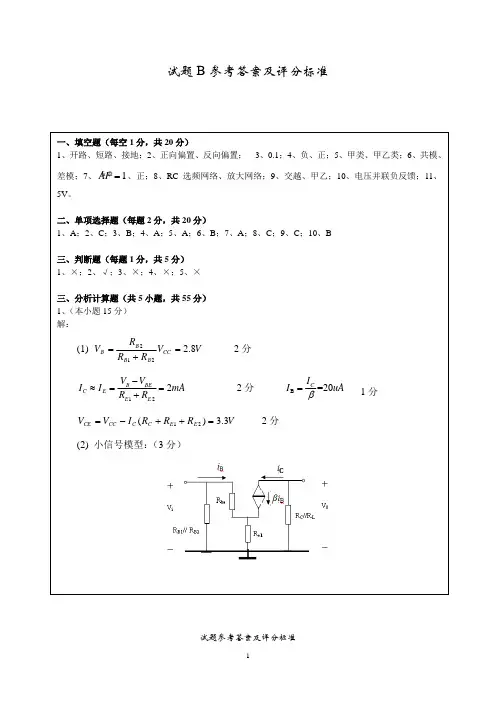

模拟电子技术基础试题汇总 1.选择题 1．当温度升高时，二极管反向饱和电流将 ( A )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管 处于( B ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( B )。 ( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工 作点过高，容易产生
( B )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。 A：u I1=3V，u I2=0.3V时输出电压为3.7V。 B：u I1=3V，u I2=0.3V时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可 能的原因是 。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻 R b变高。
8. 直流负反馈是指( C ) A. 存在于RC耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( B ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A ) A. －2.5V B. －5V C. －6.5V D. －7.5V 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输 入电压△υid为( B ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信 号源与低阻负载间接入 ( C )。 A. 共射电路 B. 共基电路
