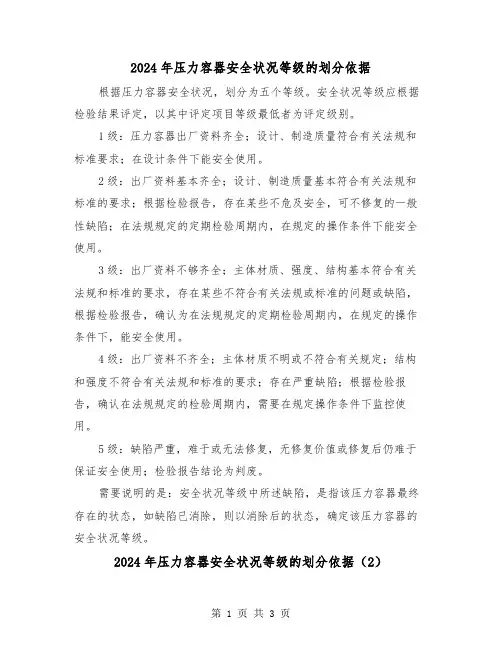

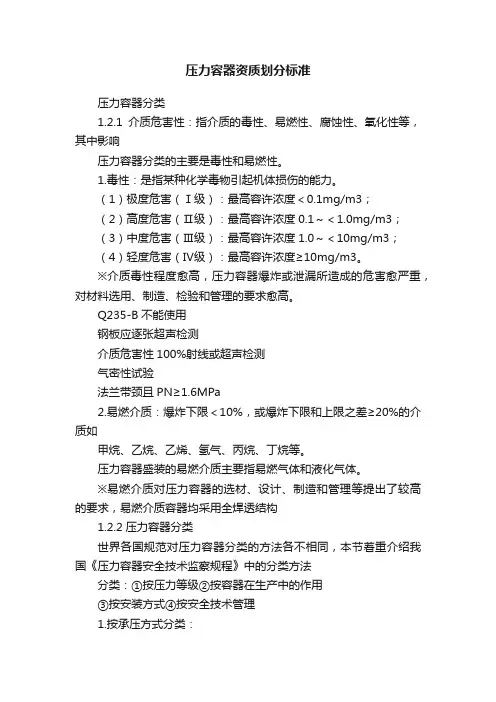

压力容器分类
1.2.1介质危害性：指介质的毒性、易燃性、腐蚀性、氧化性等，其中影响
压力容器分类的主要是毒性和易燃性。
1.毒性：是指某种化学毒物引起机体损伤的能力。
（1）极度危害（Ⅰ级）：最高容许浓度＜0.1mg/m3；
（2）高度危害（Ⅱ级）：最高容许浓度0.1～＜1.0mg/m3；
（3）中度危害（Ⅲ级）：最高容许浓度1.0～＜10mg/m3；
（4）轻度危害（Ⅳ级）：最高容许浓度≥10mg/m3。
※介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。
Q235-B不能使用
钢板应逐张超声检测
介质危害性100%射线或超声检测
气密性试验
法兰带颈且PN≥1.6MPa
2.易燃介质：爆炸下限＜10%，或爆炸下限和上限之差≥20%的介质如
甲烷、乙烷、乙烯、氢气、丙烷、丁烷等。
压力容器盛装的易燃介质主要指易燃气体和液化气体。
※易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求，易燃介质容器均采用全焊透结构
1.2.2压力容器分类
世界各国规范对压力容器分类的方法各不相同，本节着重介绍我国《压力容器安全技术监察规程》中的分类方法
分类：①按压力等级②按容器在生产中的作用
③按安装方式④按安全技术管理
1.按承压方式分类：
外压容器：当容器的内压力小于一个绝对大气压（约0.1MPa）时又称为真空容器
内压容器：（按照设计压力p分）
低压(L)容器0.1MPa≤p＜1.6MPa
中压(M)容器 1.6MPa≤p＜10.0MPa
高压(H)容器10MPa≤p＜100MPa
超高压(U)容器p≥100MPa
2.按生产过程中的作用分类：
反应压力容器(代号R)
换热压力容器（代号E）
分离压力容器（代号S）
储存压力容器（代号C，其中球罐代号B）
3.按安装方式分类：
固定式压力容器
移动式压力容器（该安装方式的压力容器在结构、使用和安全方面均有其特殊的要求。）
4.按安全技术管理分类
分类原则：根据容器压力与容积乘积大小、介质危害程度以及容器的作用将压力容器分类。
第一类压力容器
三类容器第二类压力容器
第三类压力容器
（1）第三类压力容器：
具有下列情况之一的，为第三类压力容器:
a．高压容器；
b．中压容器（仅限毒性程度为极度和高度危害介质）；
c．中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPa·m3）；
d、中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积
大于等于0.5MPa·m3）；
e、低压容器（仅限毒性程度为极度和高度危害介质，且pV乘积大于
等于0.2MPa·m3）；
f．高压、中压管壳式余热锅炉；
g．中压搪玻璃压力容器；
．使用强度级别较高的材料制造的压力容器；
h．使用
（指响应标准中抗拉强度规定值下限≥540MPa）
i．移动式压力容器
包括：铁路罐车（介质为液化气体、低温液体）
罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）
车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气
体、低温液体等）
j．球形储罐（容积大于等于50m3）
k．低温液体储存容器（容积大于5m3）
（2）第二类压力容器：具有下列情况之一的，为第二类压力容器。
a、中压容器；
b．低压容器（仅限毒性程度为极度和高度危害介质）；
c．低压反应容器和低压储存容器
（仅限易燃介质或毒性程度为中度危害介质）；
d．低压管壳式余热锅炉；
e．低压搪玻璃压力容器。
（3）第一类压力容器：除上述规定以外的低压容器为第一类压力容器。
由于各国的经济政策、技术政策、工业基础和管理体系的差异，压力容器的分类方法也互不相同。采用国际标准或国外先进标准设计压力容器时，应采用相应的分类方法。
是压力容器设计和制造许可级别：
A级分为A1：超高压容器、高压容器（单层、多层）；
A2：之第三类低、中压容器；
A3：球形容器；
A4：非金属压力容器。
C级分为C1：铁路罐车；
C2：汽车罐车、长管拖车；
C3：罐式集装箱。
D级分为D1：第一类压力容器；
D2：第二类压力容器。
SAD级指压力容器应力分析设计。
根据中华人民共和国国家质量监督检验检疫总局于2008年1月8日颁布的《压力容器压力管道设计许可规则》：
A1级，指超高压、高压容器（注明单层、多层）；
A2级，指第三类低、中压容器；
A3级，指球形储罐；
C1级，指铁路罐车；
C2级，指汽车罐车、长管拖车；
D1级，指第一类压力容器
D2级，指第二类压力容器
SAD级，指压力容器应力分析设计。

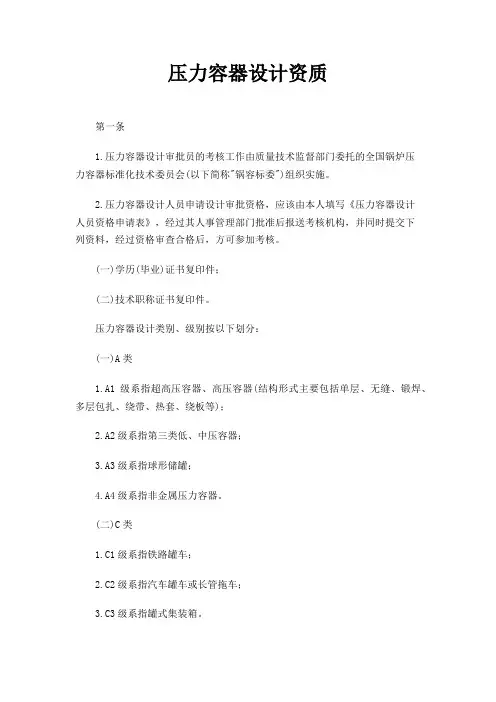

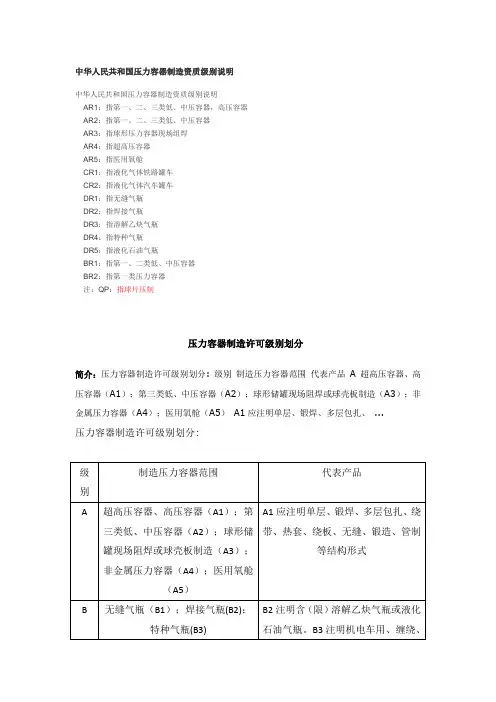

中华人民共和国压力容器制造资质级别说明 日期:2005-12-3 23:26:01 来源:来自网络查看:[ ] 作者：不详热度：1991 AR1：指第一、二、三类低、中压容器，高压容器 AR2：指第一、二、三类低、中压容器 AR3：指球形压力容器现场组焊 AR4：指超高压容器 AR5：指医用氧舱 CR1：指液化气体铁路罐车 CR2：指液化气体汽车罐车 DR1：指无缝气瓶 DR2：指焊接气瓶 DR3：指溶解乙炔气瓶 DR4：指特种气瓶 DR5：指液化石油气瓶 BR1：指第一、二类低、中压容器 BR2：指第一类压力容器 注：QP：指球片压制 压力容器制造许可级别划分级别 A 超高压容器、高压容器（A1）； 第三类低、中压容器（A2）； 球形储罐现场组焊或球壳板制造（A3）；
非金属压力容器（A4）； 医用氧舱（A5） A1 应注明单层、锻焊、多层包扎、绕带、热套、绕板、无缝、锻造、管制等结构形式B 无缝气瓶（B1）； 焊接气瓶（B2）； 特种气瓶（B3） B2 注明含（限）溶解乙炔气瓶或液化石油气瓶。 B3 注明机动车用、缠绕、非重复充装、真空绝热低温气瓶等 C 铁路罐车（C1）； 汽车罐车或长管拖车（C2）； 罐式集装箱（C3） D 第一类压力容器（D1）； 第二类低、中压容器（D2） 注：1. 一、二、三类压力容器的划分按照《压力容器安全技术监察规程》确定； 2. 超高压容器：设计压力大于及等于100MPa 的压力容器；高压容器：设计压力 大于及等于10MPa 且小于100MPa 的压力容器；中压容器：设计压力大于及等 于且小于10MPa 的压力容器；低压容器：设计压力大于及等于且小于的压 力容器。
压力容器压力管道设计单位资格许可与管理规则 （2002年8月14日，国质检锅[2002]235号） 第一章总则 第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局（以下简称国家质检总局）的职能，特制定本规则。 第二条从事压力容器压力管道设计的单位(以下简称设计单位)，必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》(以下简称《设计许可证》，见附1)。 第三条设计类别、级别的划分: 一、力容器设计类别、级别的划分： （一）A类 1. A1级系指超高压容器、高压容器（结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等）； 2. A2级系指第三类低、中压容器； 3. A3级系指球形储罐； 4. A4级系指非金属压力容器。 （二）C类 1. C1级系指铁路罐车； 2. C2级系指汽车罐车或长管拖车； 3. C3级系指罐式集装箱。 （三）D类: 1. D1级系指第一类压力容器； 2. D2级系指第二类低、中压容器。 （四）SAD类系指压力容器分析设计。 压力容器设计类别、级别、品种范围划分详见附二。 二、压力管道设计类别、级别的划分 （一）长输管道为GA类，级别划分为： 1. 符合下列条件之一的长输管道为GA1级： （1）输送有毒、可燃、易爆气体介质，设计压力P＞1.6Mpa的管道； （2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道； （3）输送桨体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；
压力管道及压力容器相关法规及报备流程 一、相关法规明细如下，因邮件容量有限，未附具体附件，请自行查阅。 序号相关法规名称备注 1 中华人民共和国建筑法特种设备安全法 2 TSG Z0004-2007特种设备制造、安装、改造、维修质量保证体系基本要求 3 TSG_D3001-2009压力管道安装许可规则 4 TSG_R3001-2006压力容器安装改造维修许可规则 5 NB-T 47012-2010 制冷装置用压力容器 6 TSG R0004-2009固定式压力容器安全技术监察规程 7 特种设备目录(2014年第114号) 根据以上现有法规，特别提出： 1、特种设备目录(2014年第114号)中规定：压力管道，是指利用一定的压力，用于输送 气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）， 介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于 或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。 2、TSG R0004-2009固定式压力容器安全技术监察规程规定：深冷装置中非独立的压力 容器、直燃型吸收式制冷装置中的压力容器、铝制板翅式热交换器、空分装置中冷箱 内的压力容器只需满足总则、材料、设计、制造即可，对安装、改造、维修的相关 规程未作要求。即制冷机组上的压力容器可不进行安装告知；但实际各地安监部门具 体执行程序并不一致，有地方安监部门对制冷机组压力容器也要求执行安装报备程序。 二、具体报备流程较为繁琐，整理如下 A、压力管道报备 办告知书（质监局业务受理室）： a、告知书（当地质监局网站下载，填好） b、压力管道资质原件 c、企业的营业执照及复印件 d、焊工证及复印件 e、图纸 f、施工方案及施工组织设计； 将告知书受理单原件取回，其中受理单交与压力管道监督检验所负责人； 报备人员应熟悉《压力管道安全管理与监察规程》、《压力管道安装安全质量监督检验规则》压力管道安装监检施工流程 （一）提供报备资料 内容应包括： 1、施工图纸（盖章的蓝图） 2、设计单位资质（图纸上有资质章也可以） 3、压力管道告知书（封面盖章、带编号） 4、安装单位资质

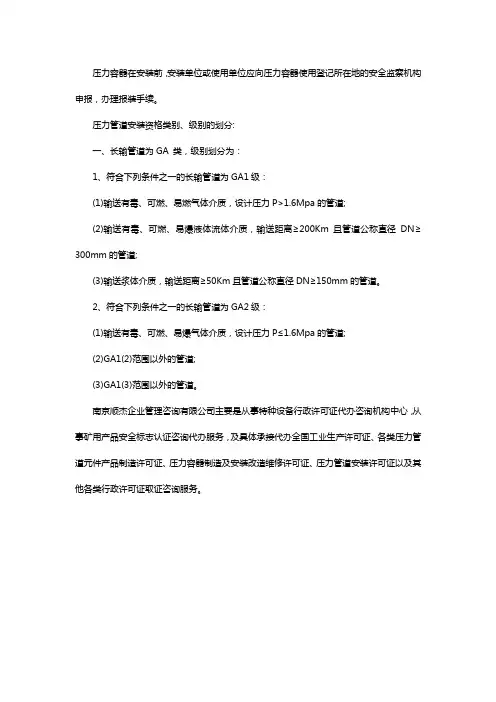

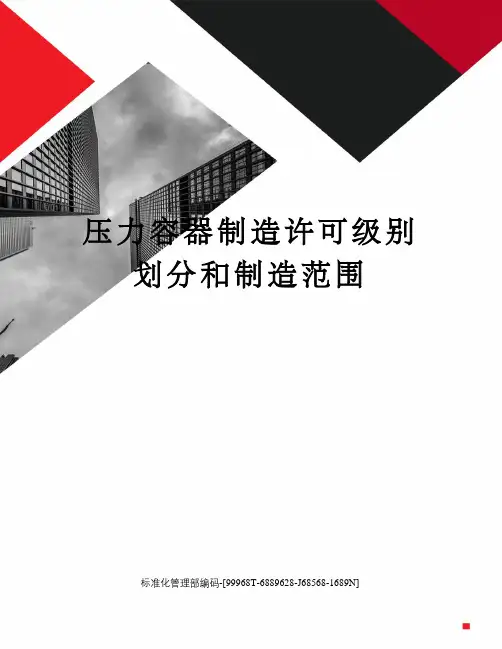

压力容器制造许可级别划分和制造范围 一、A级别的制造范围：超高压容器、高压容器（A1）；第三类低、中压容器（A2）；球形储罐现场组焊或球壳板制造（A3）；非金属压力容器（A4）；医用氧舱（A5）。注：A1应注明单层、锻焊、多层包扎、绕带、热套、绕板、无缝、锻造、管制等结构形式。二、B级别的制造范围：无缝气瓶（B1）；焊接气瓶（B2）；特种气瓶（B3）。注：B2注明含（限）溶解乙炔气瓶或液化石油气瓶。B3注明机动车用、缠绕、非重复充装、真空绝热低温气瓶等。三、C级别的制造范围：铁路罐车（C1）；汽车罐车或长管拖车（C2）；罐式集装箱（C3）。四、D级别的制造范围：第二类低、中压容器（D1）；第一类压力容器（D2）。注：1、一、二、三类压力容器的划分按照《压力容器安全技术监察规程》确定； 2、超高压容器：设计压力大于及等于100MPa的压力容器；高压容器：设计压力大于及等于10MPa且小于100MPa的压力容器；中压容器：设计压力大于及等于1.6MPa且小于10MPa的压力容器；低压容器：设计压力大于及等于0.1Mpa 且小于1.6MPa的压力容器。 3、按分析设计标准设计的压力容器，其制造企业应持有A或C级许可证。 4、球壳板制造项目含直径大于等于1800mm的各类型封头。 5、对于产品种类单一的制造企业，应对其许可范围进行限制，如限制产品或制造方法、材质、种类、用途等。 可见《锅炉压力容器制造监督管理办法》 第七条锅炉和压力容器按照附件一的规定，划分为a、b、c、d四个制造许可级别。 d级锅炉和d级压力容器的《制造许可证》，由制造企业所在地的省级质量技术监督部门颁发，其余级别的《制造许可证》由国家质检总局颁发；境外企业制造的用于境内的锅炉压力容器，其《制造许可证》由国家质检总局颁发（以下统一简称发证部门）。《制造许可证》式样见附件二。 附件1： 锅炉压力容器制造许可级别划分 一、炉制造许可级别划分，级别，制造锅炉范围 a不限 b额定蒸气压力小于及等于2．5mpa的蒸汽锅炉（表压，下同） c额定蒸气压力小于及等于0．8mpa且额定蒸发量小于及等于1t/h的蒸汽锅炉；额定出水温度小于120℃的热水锅炉 d额定蒸气压力小于及等于0．1mpa的蒸汽锅炉；额定出水温度小于120℃且额定热功率小于及等于2．8mw的热水锅炉 注：1．额定出水温度大于及等于120℃的热水锅炉，按照额定出水压力分属于c级及其以上各级。 2．持有高级别许可证的锅炉制造企业，可以生产低，级别的锅炉产品。
