开关电源维修步骤及常见故障分析- 电源 1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。 2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。 3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。 4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。当R断路后无VC，PWM 组件无法工作，需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM 组件正常工作，输出电压均正常。 5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，PFC模块关键检测脚为电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压。VC，Vstart/control,CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0 波形，由于FA5331(PFC)为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。当Vstart/control 端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
电子电路常见故障类型及处理方法系统解析 本文较为系统地分析了电子电路常见故障的产生原因、电子电路故障的类型，探讨了电子电路故障处理的主要方法，以期不断提高电子电路故障排除的工作效率，将电子电路故障带来的损失降到最低。 随着科技的飞速发展，各种电子设备在各行各业和人们的日常生活当中得到了广泛的应用，而在其使用过程中受到各种因素的影响，难免会发生故障，影响正常的生产、生活、科研、学习等。因此，加强电子电路常见故障排除方法的研究具有十分重要的现实意义。作为立创商城电子电路技术人员，应熟知电子电路常见故障，并准确判断故障发生原因和发生位置，积极寻找排除电子电路故障的策略和方法，从而及时排除故障，使电子电路恢复正常的工作状态。 一、电子电路常见故障产生原因 要想准确地判定电子电路故障发生位置，进而采取有效措施进行排除，首先应对故障产生的原因有基本的认识，只有这样才能避免“盲人骑瞎马”，做到有的放矢、“对症治疗”，提高电子电路故障排除的工作效率。 电子电路工作过程中受到自身或外界因素的干扰，容易引起各种类型的故障，这些故障产生的原因纷繁复杂，可谓五花八门，但是概括起来不外乎内因和外因两种形式，下面逐一对其进行介绍。 1.电子电路故障内因 电子电路故障产生的内因较多。首先，电子电路长期运行导致某些元件或线路性能老化极易发生故障，其中较为常见的故障有电阻值发生改变、晶体管击穿、电容漏电等；其次，电子电路工作过程中一些位置出现断线、松动、接触不良等情况，进而引发系统故障发生；最后，维修人员在维修过程中，安装了不符合规格的电子元件或接错线路等也容易引发故障。 2.电子电路故障外因
题 目：25HZ 轨道电路故障处理及日常维护 专 业： 自动化
目录 摘要................................................................ I 第1章前言 (1) 1.1 轨道电路概述 (1) 1.1.1 轨道电路作用及构成 (1) 1.1.2 轨道电路的原理 (1) 1.1.3 轨道电路分类 (1) 1.1.4 轨道电路的工作状态 (2) 第2章 25Hz轨道电路 (1) 2.1 25Hz轨道电路概述 (1) 2.1.2 25Hz相敏轨道电路的发展 (1) 2.1.2 25HZ轨道电路的特点 (2) 2.2 97型25 Hz相敏轨道电路的运用特性 (2) 2.2.1 97型25 Hz相敏轨道电路范围 (2) 2.2.2 97型25 Hz相敏轨道电路主要特点 (2) 2.2.3 97型25 Hz相敏轨道电路主要技术指标 (3) 2.2.4 97型25 Hz相敏轨道电路工作原理 (4) 第3章 25Hz轨道电路的组成 (5) 3.1 25Hz轨道电路设备的基本组成 (5) 3.2 97型25 Hz相敏轨道电路的元器件 (5) 第4章 25HZ轨道电路的故障处理及日常维护 (7) 4.1 轨道电路的处理程序 (7) 4.2 97型25HZ相敏轨道电路故障查找方法 (7) 第5章常见故障的分析与判断 (9) 5.1 常见故障的判断方法 (9) 5.2 常见故障案例 (13) 第6章轨道电路的日常维护与常见仪表的使用 (15) 6.1 轨道电路的日常维护工作 (15) 6.2 仪表的使用 (16) 结束语 (17) 致谢 (18) 参考文献 (19)
仪表常见故障检查及分析处理 一、磁翻板液位计： 1、故障现象：a、中控远传液位和现场液位对不上或者进液排液时液位无变化；b、现场液位计和中控远传均没有问题的情况下，中控和现场液位对不上； 2、故障分析：a、在确定远传液位准确的情况下，一般怀疑为液位计液相堵塞造成磁浮子卡住，b、现场液位变送器不是线性； 3、处理办法：a、关闭气相和液相一次阀，打开排液阀把内部液体和气体全部排干净，然后再慢慢打开液相一次阀和气相一次阀，如果液位还是对不上，就进行多次重复的冲洗，直到液位恢复正常为止；b、对液位计变送器进行线性校验。 二、3051压力变送器：压力变送器的常见故障及排除 1)3051压力变送器输出信号不稳 出现这种情况应考虑A.压力源本身是一个不稳定的压力B.仪表或压力传感器抗干扰能力不强C.传感器接线不牢D.传感器本身振动很厉害E.传感器故障 2)加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去,检查传感器器密封圈，一般是因为密封圈规格原因(太软或太厚)，传感器拧紧时，密封圈被压缩到传感器引压口里面堵塞传感器，加压时压力介质进不去，但是压力很大时突然冲开密封圈，压力传感器受到压力而变化，而压力再次降低时，密封圈又回位堵住引压口，残存的压力释放不出，因此传感器零位又下不来。排除此原
因方法是将传感器卸下看零位是否正常，如果正常更换密封圈再试。 3)3051压力变送器接电无输出 a)接错线(仪表和传感器都要检查) b)导线本身的断路或短路 c)电源无输出或电源不匹配 d)仪表损坏或仪表不匹配 e)传感器损坏 总体来说对3051压力变送器在使用过程中出现的一些故障分析和处理主要由以下几种方法。 a)替换法：准备一块正常使用的3051压力变送器直接替换怀疑有故障的这样可以简单快捷的判定是3051压力变送器本身的故障还是管路或其他设备的故障。 b)断路法：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。 c)短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性 三、雷达液位计：
设备名称管理工作 采集服务器、应用服务器 动环系统中心机房设备常见故障处理 故障现象原因分析排除方法备注 1、网线故检查网线连接 障状态 查看交换机是 2、交换机否正常供电，工 异常作状态是否正 常 3、工作台检查并设置相管理工作台网络设 网络设置关网络配置置 错误 4、网络通检测网络通道用PING等命令测 道异常试 5、管理工重启设备和软 作台异常件 1、客户端 查看客户端软在运行里输入查看 软件配置 件配置详见配置设置文档 2、服务器查看服务器配在运行里输入查看 异常置详见配置设置文档 3、网络通检杳网络通道 客户端软件不能登 网络连接中断，可能 对方服务器没有打
动环系统站点设备常见故障处理
启动 输入开关 量（门 磁、 红外、窗 破 ）讯线损坏 3、设备网口 损坏 更换设备底板 4、网络设置重新设置网络设置完毕后要重启，不和站编号错参数（IP、网然设置无效 误关、子网掩码） 和站编号 1、短接开关 没短接 加短接开关 2、空开断开空开推上 3、底板损坏更换底板 4、cpu松动加固cpu或更更换cpu需要进行升级或损坏换cpu和系统配置操作 1、前端传感检查传感器接参考工程手册 器接线松动线，测量电压 2、前端传感更换相同型号参考工程手册 器损坏传感器 3、布线损坏检查更换布线参考工程手册 4、卡线端子 松动 重新卡线参考工程手册 5、卡线端子更换接线，重参考CR-NMS 网络化 到主板模块新插拔监控平台用户手册 设备无法开关量告
的线松动或 损坏 6、底板或开 关量输入模 块损坏 序号设备名称故障现象原因分析 1、前端传感 器接线松动 2、前端传感 器损坏 3、布线损坏 模拟量 （温 湿 度、烟雾） 输出开关量（蜂鸣 器 ） 4、卡线端子 模拟量告 蜂鸣器不 松动 5、卡线端子 到主板模块 的线松动或 损坏 &模拟量输 入模块损坏 1、前端蜂鸣 器接线松动 2、前端蜂鸣 更坏底板或开 关量输入模块 损坏 排除方法 检查传感器接 线，测量电压 更换相同型号 传感器 检查更换布线 更换接线，重 新插拔 模拟量输入模 块损坏 检查蜂鸣器接 线，测量电压 更换相同型号 备注 参考工程手册 参考工程手册 参考工程手册 参考工程手册 参考CR-NMS 网络化 监控平台用户手册 参考工程手册 参考工程手册
轨道电路故障处理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

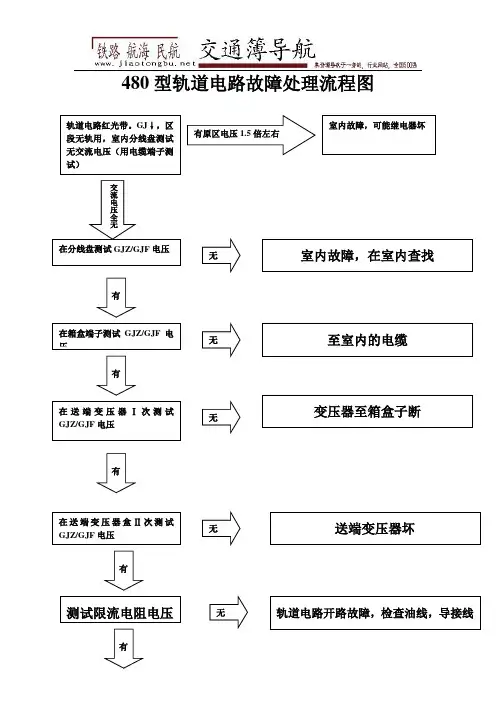

轨道电路故障处理 轨道电路用来检查进路是否空闲，反映区段或进路的锁闭和解锁状态，监督列车和调车车列的运行情况。 当轨道电路故障时会出现两种情况： 1、有车占用无红光带。 2、无车占用亮红光带。 原因分析： 1、有车占用无红光带：当有车占用时控制台无红光带显示故障是非常危险的，当发生这类故障后应首先通知车站值班员停用设备，然后进行处理。这类故障发生的原因一般在室外设备，可先检查控制台光带表示灯是否有故障，以及轨道继电器是否落下或接点卡阻或粘连等。这类故障发生在室外设备的主要原因： 1、在道岔区段轨道电路，设有轨端绝缘但没有设在受电端的双动道岔渡线或测线上，因轨端接续线或岔后跳线断开、脱落，而造成死区段。 2、轨面电压调整过高或送电端可调电阻调整的阻值过小，造成轨道电路不能正常分路。 3、一送多受轨道区段，因各受电端距离较远，轨面电压调整不平衡，有个别受电端轨面电压过高而造成分路不良。 4、因钢轨轨面生锈，车辆自重较轻或轮对电阻过大等，使车辆轮对分路不良。 5、室外发生混线，有其他电源混入，或牵引电流干扰等使轨道继电器误动。 2、无车占用亮红光带：发生这种故障时，应先在控制台观察故障现象，做出初步判断。如果几个轨道电路区段同时出现红光带，应重点在分线盒检查轨道电源熔断器熔
丝和送电电缆芯线；若相邻两个轨道区段同时出现红光带，一般是相邻两轨道电路轨道绝缘双破损；只有一个轨道区段亮红光带，应首先在分线盘处测试送电电缆端子有无电压，若有电压。确认为室外故障时，再去室外处理。判断轨道电路是开路故障还是短路故障是分析故障的关键。轨道电路开路故障：轨道电路开路后继电器落下，控制台点亮红光带。开路故障应查钢轨接续线、道岔跳线、箱盒与轨面的引导线（是否断线）。轨道电路短路故障：短路故障应查绝缘，绝缘破损；其他异物短路，如铁丝等金属褡裢或跳线、引导线混线造成。 一、轨道电路常见故障的判断与处理方法 1、轨道电路故障类型 ①开路故障：从轨道室内送电开始到受电回到室内轨道继电器，任何一点断开都不能使轨道电路正常工作，我们称其为轨道电路的开路故障。也是轨道电路故障中比较简单的故障，比较容易判断。 ②短路故障：轨道电路回路中两线间有任意一点混线短路，或是达到一定程度的分路电流就可影响轨道电路的正常工作，我们称其为轨道电路的短路故障。短路故障的判断处理比较复杂，各种因素比较多，须采取一些特殊的处理方法。 2、轨道电路故障的判断首先要判断清楚故障性质，即是开路故障还是短路故障。基本思路是：开路故障：从故障点到受电端电压下降，电流减小。故障点到送电端电压升高，电流减小。短路故障：从故障点到受电端电压下降，电流减小。故障点到送电端电压下降，电流增大。 25周相敏轨道电路故障判断开路和短路的基本方法：必须先从送电端着手，测量送电端限流电阻上的压降，即可判断轨道电路故障的性质，其基本原理就是
华为GPON故障 1.1 分支光纤断或OLT检测不到预期的单ONT的光信号（LOSi） 告警名称或故障现象： 分支光纤断或OLT检测不到预期的单ONT的光信号（LOSi） （闪断则伴随有SD，RDI） 告警产生原因： 1、O NU上联光纤断裂：ONU到分光器间光缆断裂； 2、单个ONU频繁闪断； 告警处理方法： 1、派网服维护人员到现场检查ONU，并检查检查ONU到分光器前ODF间尾纤； 2、单个ONU的分支光纤断裂告警只影响该ONU的业务，检查光路。 3、单个ONU的闪断会引起该PON 口所有ONU的质差并一起闪断，查看历史告警，以告警时间的先后次序去激活ONU，直至PON 口下其他ONU的闪断结束，可以定位闪断源头为刚才去激活的ONU，按第2步处理，要求收光在 -10dBm~-22 dBm 。 4、配合网服维护人员更换分光器后的ODF架位到ONU端的尾纤，或是跟换分光器到ODF架位间的楼间光缆中纤芯； 1.2 主干光纤断或OLT检测不到预期的光信号（LOS） 告警名称或故障现象：
主干光纤断或OLT检测不到预期的光信号 告警产生原因： 1、分光器到OLT光功率过低； 2、分光器到OLT间光缆故障； 2、分光器损耗过大； 告警处理方法： 1、检查分光器与OLT之间的光路，跟换好一点的光纤； 2、检查分光器端口及整体耗损，更换分光器端口或者整体替换； 1.3 以太光口LOS 告警名称或故障现象： OLT上以太光口LOS，若是单上联的OLT同时会引起OLT托管； 告警产生原因： OLT与城域网间尾纤、光缆光功率低 告警处理方法： 1?该故障会引起OLT单边，检查光路，通知城域网检查对端交换机端口状态1.4 以太网端口链路状态从up变化为down 告警名称或故障现象： OLT的以太网端口链路状态从up变化为down 告警产生原因： 1、端口光口未打开； 2、光路衰耗过大，超过门限；
室外设备故障处理 a、测试送电端钢轨中的电流。电流升高时是受电端方向短路故障按i项查找；电流降低时测量轨面电压，电压升高时是受电端方向开路故障按f项查找；电压降低时是送电端方向短路或开路故障按c项查找。 b、测量送电端D1D3端子间电压。无电查室内及送电电缆盒；有电进行c项。 c、测量D2D4端子间电压。无电是1A液压断路器问题，交叉测试确认；有电进行d项。 d、测量变压器Ⅰ次侧电压。无电是液压断路器至变压器Ⅰ次侧配线开路，交叉测试确认；有电进行e项。 e、测量变压器Ⅱ次侧电压。有电进行f项；无电时分线圈测量变压器Ⅱ次侧，个别线圈无电，是相关线圈断线，分线圈有电是勾线断线；分线圈无电是变压器Ⅰ次侧问题，测量就近两个端子间电压是220时，说明这两个端子间断线。（正常时Ⅰ1Ⅰ3间及Ⅰ2Ⅰ4间电压应为110V）。 f、测量D5、D7间电压升高是变压器箱外部开路。顺序测量送电端信号圈、轨面、接头、受电端轨面、信号圈、变压器Ⅱ次侧、Ⅰ次侧及回楼D1、D2间电压，电压变化时是开路点。端子A、B有电，送到端子C、D没电，当不确定A具体接到C或D时，第一步测量A对C、D全有电是A断线，全没电是B断线；第二步再断开C或D，测试A、B端断线的端子对C、D线头测量，有电的是与没断的端子连接的好线，另一根断线。（特殊情况：当变压器Ⅱ次升高，电阻电压等于变压器Ⅱ次电压时是电阻开路） g、测量D5、D7间电压降低，电阻上的电压也降低是送电箱内开路故障。首先断开10A保险，测量变压器Ⅱ次Z 端子分别对应D6和D7端子电压，如果两个都没有电，说明变压器Ⅱ次Z端子对端子座间配线好；再测变压器Ⅱ次K端子对端子座一个有电一个没电，说明变压器Ⅱ次K端子对没电的端子间配线断线。如果断线的配线包括电阻，应借变压器Ⅱ次Z端子，测量K端子、电阻及端子座，电压变化时是故障点。（也可用电流的方法：测试变压器二次、限流电阻以及扼流信号圈中电流正常位0.43A，短路时是0.76A左右） h、测量D5、D7间电压降低，限流电阻上的电压升高是短路故障。首先断开10A保险后，测量D6、D7间电压不变是送电箱内部短路，电压升高是外短路。外部短路时断开扼流变压器信号圈全部电缆，D5、D7间电压不变，是信号圈电缆短路；电压升高后将信号圈甩开，电缆连接端子，电压下降是端子短路；电压不变是扼流变压器及以后短路。 i、判断为短路故障时，因电气化牵引区段钢轨及扼流变压器牵引圈中有牵引电流通过，严禁断开的特点，必须采用电流测试的方法。当电流增大时，短路点在受电端方向，电流减小时，短路点在送电端方向；而其它不经过牵引电流的处所可采用断开后续电路测量电压的方法。断开10A液压断路器，测量D6、D7间电压，降低说明短路点在送电端方向，升高说明短路点在受电端方向。在测量电压电流的过程中必须与测试记录比较。当受电端短路故障时，可将电流表放在钢轨上实时测量电流值，在扼流变压器信号圈、10A保险、变压器等处断开后续电路，电流下降时短路点在甩开处以后，电流不变时短路点在甩开处以前。 j、当查找到受电端D1、D2电压正常时，应询问室内控制台显示红光带是否恢复，未恢复时请室内确认二元二位继电器轨道及局部电压，不正常时，沿受电端电缆向室内方向查找；正常时，室外在动过线的地方反转极性即可。（1）特别注意复式交分道岔的1、2尖轨根部间和3、4尖轨根部的两根900mm短跳线必须连接，否则轨道电路只依靠2块滑床板与尖轨接触送电。 （2）扼流变压器可测量两个线圈电压相等和对地平衡以及信号圈与牵引圈变比判断。
重庆电子招投标常见问题
