KCY211封隔器
一、用途：
该封隔器可应用于油田的压裂、酸化、采油、注水、试油、测试等多种工艺管柱。若封隔器要承受较高下压差时，需与水力锚配套使用。
二、工作原理：
该封隔器为轨道卡瓦封隔器，通过上提、正转、然后下放管柱压重坐封。
直接上提管柱解封。
三、主要特点：
施工操作方便，可用于深井；摇臂式卡瓦结构坚固，不易中途坐封；设计有循环通道，可避免上提工具时产生抽吸，有利于解封。
四、技术参数：
KCY111封隔器
一、用途：
该封隔器广泛应用于油井采油、注水、跨隔测试、油层处理等管柱工艺。
若该封隔器下部压力较高时，需与水力锚配套使用。
二、工作原理：
该封隔器是一种无卡瓦支撑式封隔器，施工时只需施加足够的压重，就可将封隔器坐封。直接上提管柱解封。
三、主要特点：
该封隔器可传递扭矩，结构简单，施工操作方便。
四、技术参数：
KCFDY211封隔器
一、用途：
该封隔器与KCY211封隔器配套使用可用于油井的隔水采油。
二、工作原理：
该封隔器为单向卡瓦式封隔器，与KCY211封隔器配套使用。当KCY211封隔器坐封后，释放压重同时将该封隔器坐封，完成对出水层段的封隔。三、主要特点：
管柱施工操作方便，下到位后上提正转然后下放管柱坐封。解封时直接上提管柱，可丢手，也可不丢手，如丢手，则用通用打捞工具打捞。
四、技术参数：
KCK344封隔器
一、用途：
该封隔器主要用于油田的压裂、酸化，与其它工具配套可进行分层挤注作业，通常与水力锚配套使用。
二、工作原理：
施工时，当入井液排量达到一定时，在封隔器内外产生足够的节流压差，使封隔器胶筒膨胀，封隔油、套环空，停泵后，封隔器自行解封。
三、主要特点：
1．施工操作方便，密封可靠，工作压力高；
2．胶筒膨胀比大，密封段长。
四、技术参数：
KCX341楔入式封隔器
一、用途：
该封隔器主要用于大斜度井和水平井及井筒的处理及封堵作业。
二、工作原理：
将楔入式封隔器与水力锚一同下入井中，下到设计位置后，装井口，循环洗井，然后投球打压将封隔器坐封，同时将坐封球座打脱；解封时，直接上提管柱。
三、主要特点：
1、管柱施工方便，密封可靠，工作压力高；
2、封隔器外径小，有利于工具的下入和提出；
3、坐封和解封力小。
四、技术参数：
KCY111可洗井注水封隔器
一、用途：
该封隔器是一种带反洗阀的支撑式封隔器，专用于分层注水工艺，可实现反洗井作业。
二、工作原理：
注水时，油管和油套环空是隔开的，反洗井时洗井滑套上行，洗井阀打开，油管和油套环空连通，即可反洗井；再注水时，洗井滑套下行，洗井阀关闭，即可正常注水。
三、主要特点：
1）可传递扭矩；
2）可实现反洗井。
四、技术参数
KCY211可洗井注水封隔器
一、用途：
该封隔器是一种带反洗阀的轨道卡瓦封隔器，专用于分层注水工艺，可实现反洗井作业。
二、工作原理：
该封隔器为轨道卡瓦封隔器，作业时靠上提、正转、然后下放管柱坐封。
反洗井时洗井滑套上行，洗井阀打开，油管和油套环空连通，即可反洗井；
再注水时，洗井滑套下行，洗井阀关闭，即可正常注水。
三、主要特点：
可反循环过封隔器洗井。
四、技术参数：
KCY241静液压封隔器
一、用途：
该工具与水力锚配套使用可应用于油田压裂、酸化、注水、采油等多种作业。
二、工作原理：
该工具是一种静液压封隔器，将封隔器下到封位后坐井口，然后正（或反）循环洗井，最后投球打压至设计压力使封隔器坐封。解封时，直接上提管柱至一定负荷。
三、主要特点：
1、该封隔器施工操作方便，尤其适用于深井或斜井作业。当需要气举或抽吸排液时，这种管柱结构有利于残液的排出，并可减少压井液对地层的伤害。
2、操作方便，坐封、解封安全可靠。
KDF定压阀
一、用途：
可用于气举井定压正洗井，分层压裂、酸化、找漏找窜工艺措施等管柱，定压打开，连通油套管。
二、工作原理：
油管内压力大于环空压力时，液压力作用在密封套上，当压差大于调定压力时，液压力克服弹簧力推动密封套上行，打开油套连通的通道；泄压后，密封套在弹簧力作用下下行与密封套座密封，关闭通道。
三、主要特点：
调压范围大，可多次开启，在油套压平衡后自动关闭，在套管压力升高时仍然密封。
四、技术参数：
KXF反循环阀
一、用途：
该反循环阀用于采油、酸化、压裂、注环空保护液等需要反洗井作业的管柱中。
二、工作原理：
反打压时，使缸套上行打开，可反循环。停泵，弹簧将其关闭。
三、主要特点：
可多次开启，在油套压平衡后自动关闭，在油管压力升高时仍然密封。
四、技术参数：
KXY—114泄油器
一、用途：
通常与皮碗封隔器配套使用，主要用于防漏热洗找漏找窜等工艺。它通过摩擦块与套管内部的摩擦来达到泄油的目的，属机械式泄油器。
二、工作原理：
它通过上提管柱的摩擦块与套管壁的摩擦来打开，达到泄油的目的。三、主要特点：
结构简单，施工操作方便，安全可靠。
四、技术参数：
五、
KCY344封隔器
一、用途：
该封隔器与水力锚配套使用，可用于油、水井压裂、酸化等作业。
二、工作原理：
该封隔器是一种水力压差式封隔器，施工时，当入井液排量达到一定时，在封隔器的节流器上下产生足够的节流压差，推动活塞上行，进而压缩封隔器胶筒，达到封隔油、套环空的目的，停泵后，封隔器自动解封。
三、主要特点：
该工具最大的特点是施工操作方便，将工具下到位后直接坐井口，循环替液，然后就可进行作业。
四、技术参数：
KCZ231-115封隔器
一、用途：
1．用于热洗清蜡井，它可完全防止热洗液漏入地层，既保护了地层，又提高了热洗清蜡效果，节省热洗液用量；
2．用于地层压力较低、含气或水敏性的油井，它可防止大量的洗井液、压井液漏入地层，既达到洗井、压井的目的，又不会将油气层压死。起到
保护油层的作用，并减少了无效抽汲时间和油水处理成本。
二、工作原理：
该封隔器为轨道卡瓦式封隔器。施工时，封隔器下部接二至三根油管。
靠上提，正转，然后下放管柱坐封，皮碗密封。解封时直接上提管柱。
三、主要特点：
施工操作方便，摇臂式卡瓦结构坚固。不易中途坐封。设计有循环通道，有利于工具的解封。该封隔器既可以丢手也可以不丢手，如丢手，则用分瓣丝扣捞锚打捞。
四、技术参数：
KCZ331皮碗封隔器
一、用途：
该封隔器可应用于油田酸化、采油、注水、验窜、防漏热洗、试压等多种管柱工艺。
二、工作原理：
该封隔器是一种自封式封隔器，主要依靠皮碗与套管内壁的过盈接触来达到封隔油套环空的目的。
三、主要特点：
结构简单，施工操作方便，安全可靠，既可单独使用，也可与其他工具配套使用。根据需要，皮碗可以开口向上，也可以开口向下。可以耐单向压差，也可耐双向压差。还可以将两个皮碗串联起来使用。
四、技术参数：
封隔器编码解释 分类代号： 固定方式代号 坐封方式代号 解封方式代号 性能代号 设计单位代号 设计单位代号采用代表设计单位的头两个汉语拼音字母，设计单位为采油厂采用大写字母C 开头，阿拉伯数字代表采油厂。 工作温度及压力 温度单位为℃，压力单位为MPa
应用举例 Y341-114-X-C4-90/15型封隔器，表示该封隔器为压缩式，悬挂固定，液压坐封，提放管柱解封，注水井用可洗井封隔器，设计单位为采油四厂，工作温度为90℃，工作压力为15MPa。 Y341-114-D-CY-90/15型封隔器，表示该封隔器为压缩式，悬挂固定，液压坐封，提放管柱解封，油井用堵水封隔器，设计单位为采油工艺研究所，工作温度为90℃，工作压力为15MPa。
工艺室方案一：井下封隔器 一、比赛内容 对目前常用几种封隔器代码表示的意义及工具特点进行描述，考察职工对井下封隔器情况的熟悉程度。 二、比赛规则 1、每名参赛人员随机抽取一张，并根据内容对每道题进行分析。 2、由评委对照答案进行评分。 三、比赛时间及地点 工程技术大队后四楼会议室，时间待定。
请说出以下封隔器代码表示的意义及工具特点 一、Y344-114-D-CY-90/15封隔器 答案： 代码：压缩式悬挂固定液压坐封液压解封外径114堵水封隔器，采研生产，油管正打压15Mpa释放，油管正打压18-20Mpa解封，工作温度90℃，工作压力为15Mpa。主要用于机械堵水。 封隔器特点：无支撑，利用液压坐封和解封的液压式封隔器。
二、K344-110-CY-90/15 (475-8)封隔器 答案： 代码：扩张式悬挂固定液压坐封液压解封外径110封隔器，采研生产，工作温度90℃，工作压力为15Mpa。油管正打压0.5-1.5Mpa释放，油管卸压解封。主要用于分层注水，分层压裂、酸化，验窜等工艺。 封隔器特点：扩张式封隔器必须与节流器配套使用，其优点是结构简单，不能单独坐封封隔器；缺点是必须在油管内外造成一定压差才能正常工作。
计算器使用说明书 This model paper was revised by the Standardization Office on December 10, 2020
计算器使用说明书目录 取下和装上计算器保护壳 (1) 安全注意事项 (2) 使用注意事项 (3) 双行显示屏 (7) 使用前的准备 (7) k模式 (7) k输入限度 (8) k输入时的错误订正 (9) k重现功能 (9) k错误指示器 (9) k多语句 (10) k指数显示格式 (10) k小数点及分隔符 (11)
k计算器的初始化 (11) 基本计算 (12) k算术运算 (12) k分数计算 (12) k百分比计算 (14) k度分秒计算 (15) kMODEIX, SCI, RND (15) 记忆器计算 (16) k答案记忆器 (16) k连续计算 (17) k独立记忆器 (17) k变量 (18) 科学函数计算 (18) k三角函数／反三角函数 (18) Ch。6 k双曲线函数／反双曲线函数 (19)
k常用及自然对数／反对数 (19) k平方根﹑立方根﹑根﹑平方﹑立方﹑倒数﹑阶乘﹑ 随机数﹑圆周率（π）及排列／组合 (20) k角度单位转换 (21) k坐标变换（Pol（x, y）﹐Rec（r, θ）） (21) k工程符号计算 (22) 方程式计算 (22) k二次及三次方程式 (22) k联立方程式 (25) 统计计算 (27) 标准偏差 (27) 回归计算 (29) 技术数据 (33) k当遇到问题时...... (33) k错误讯息 (33) k运算的顺序 (35)
各型号封隔器使用说明书 一、DY245-150型封隔器 1、技术参数： 最大外径：150mm；座封压力：20MPa； 最大内径：36mm；解封力：40-60KN 丢手后通径：100mm；总长：1200mm； 工作压力：上压〈15MPa；下压〈10MPa 使用温度：350℃（高温） 2、结构： 封隔器采用水力座封，上提解封、丢手同时完成的结构。结构可分为座封、丢手、主体、解封四部分。座封部分主要是液动系统，可以产生足够的座封力。丢手部分由弹性爪、滑阀及支撑等部件组成，滑阀移动由销钉控制，剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力，使丢手准确可靠。主体部分包括密封件、卡瓦、锥体及缩紧机构，密封件在350℃高温下长期使用密封可靠，卡瓦为单向卡瓦，锥体在上面解封容易，锁紧机构为双级锁紧，一级为单向锯齿牙块锁紧，由片状箍簧压紧，箍簧为耐高温材料制造，具有体积小、强度高、锁紧力大的特点；另一级为无级内卡瓦锁紧，可保证锥体只能单项移动，使封隔器能承受双向压差。解封部分由分瓣接头、解封打捞套组成，只有在下入专用工具才能解封，解封可以上提，也可以正转管柱来实现。 3、工作原理： 将管柱下到设计位置，投入钢球，用水泥车憋压，当压力达到一定值时，座封机构开始动作，推动密封件和锥体下移，紧锁机构锁紧，压力继续升高到23MPa，将滑阀销钉剪断，滑阀下移推出支撑部件，弹性爪失去支撑，同时管柱压力突然下降，上提管柱和封隔器丢手部分。 4、特点： 1) 可以承受上下压差； 2）能够承受较大的管柱负荷，遇阻时可承受较大的上提和下放吨位； 3）丢手简单可靠； 4）丢手后通径100mm，应用广范； 5）采用高温密封件在350℃及高温下长期工作。 5、用途： 1）用于管内防砂作悬挂器； 2）与其它封隔器一起使用可分层采油、分层注汽、调层，实现过泵工艺。 二、FXy445-114E可捞式压裂桥塞 1、技术参数： 最大刚体外径：114mm；座封压力：22+2MPa； 工作套管内径：121-124mm；解封力：70+10KN 丢手后通径：100mm；总长：1200mm； 工作压力：上压差70MPa；下压差35MPa 工作温度：<120℃联接扣型：上端2 7/8 TBG母扣 2、工作原理： 该工具把送封工具和封堵工具设计为一体。液压坐封，步进锁定，双向卡瓦，下具解封。 3、特点： 1）设有抗阻机构；
上海大华石化设备有限公司 基本用途及工作参数 封 隔 器 总 成 2009-05-20 发布 2009-05-20实施上海大华石化设备有限公司发布 批准：
一、用途 主要用于气井和油井的注水、堵水、酸化、压裂等工艺 施工。 二、基本结构 该封隔器主要由上接头、中心管、胶筒、活塞、液缸、 剪钉、剪钉座、下接头等组成。 三、工作原理 当流体从油管流入封隔器传压孔后，剪断剪钉，推动多 级活塞上行压缩胶筒，当油压高于套压10～15MPa时，封隔 器坐封，分隔措施层与保护层，当压力卸去后，胶筒在其自 身弹力及解封弹簧弹力作用下推动活塞下行即可收回解封。 四、主要技术参数 序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管 1 Y344-110 70MPa 2.5-5MPa ?110mm ?55mm 1845mm 120-150℃121-124mm 2 Y344-114 70MPa 2.5-5MPa ?114mm ?55mm 1845mm 120-150℃121-124mm 3 Y344-116 70MPa 2.5-5MPa ?116mm ?55mm 1845mm 120-150℃121-124mm 4 Y344-148 70MPa 2.5-5MPa ?148mm ?62mm 2010mm 120-150℃158-162mm
一、用途 该工具单独使用或与Y221/211（251型）联用，进 行分层试油，分层采油，分层卡水等作业，该工具的主 要优点在于结构简单，工具长度短，坐封可靠，操作特 别方便。 二、基本结构 该封隔器主要由上接头、顶胶环、密封胶筒、中心 管、顶胶环、密封接头、支承滑套等部件组成。 三、工作原理 将该工具支撑在井底或Y221/211上，下放管柱，加 压，剪断销钉，压缩胶筒，密封油套环空。需解封时， 直接上提管柱即可。 四、主要技术参数 序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管 1 Y111-9 2 35MPa 2.5-5MPa ?92mm ?55mm 626mm 120-150℃100-113mm 2 Y111-110 35MPa 2.5-5MPa ?110mm ?62mm 626mm 120-150℃121-124mm 3 Y111-11 4 35MPa 2.5-5MPa ?114mm ?62mm 626mm 120-150℃121-124mm 4 Y111-148 35MPa 2.5-5MPa ?148mm ?62mm 750mm 120-150℃158-162mm
计算器有关按键说明大全 一、基本按键 ON 开机 OFF 关机 AC 总清，清除所有存储和显示数值（又：CA， All Clear C 清除所有显示和当前运算、归零（又：CLR、Esc，英文名Clear 注：以上又有组成组合键的情况为ON/OFF、ON/AC、ON/C CE 清除输入，清除当前输入数据中最后一个不正确的输入数据并显示“0”，可重新更正输入（英文名Clear Error或Clear Entry ?清除光标前一字符（又：←、Backspace、BS、DEL(delete) INS 改写模式，从当前位置插入（英文名insert REPLAY 指令状态移动方向，上下查记录，左右移动当前表达式中光标（一般此键上有成十字排列的方向标识：▲▼?? SHIFT 转换，上档选择（又： 2ndF、2nd、2nd（第二功能选择，Second Function）、ALT，按键设定为与其同色的功能 ALPHA 阿尔法，字母，按键设定为与其同色的功能 MODE 方式、模式，用于模式切换（不同的计算器有所不同，常用的见下表：
对于数值计数法有： Norm（normal）标准计数法 Fix（fixed）固定小数点 Eng（engineering）工程计数法 Sci（scientific）科学计数法 Inv 反、倒置，用于使用其它有关按键的相反功能，多用于电子计算器。如ln键变为e x键，sin键变为sin-1键，lsh键变为rsh键等EXP 以科学记数法输入数字，即表示以10为底的方幂（又：EE，英文名Exponent 说明：科学记数法：将一个数字表示成a×10的n次幂的形式，其中1≤|a|＜10，n表示整数，这种记数方法叫科学记数法。如：5EXP2即5×102，就是500 F-E 科学记数法开关，显示方式转换 作用：十进制浮点（Floating Point）与科学记数法（Exponent）显示转换 S?D 数值在标准形式（Standard）和小数形式（Decimal fraction）之间转换 作用：分数与小数显示转换 Ran# 随机数（又：RAND、RND、Rnd#，英文名Random , : 分隔符，用于输入方程式之间、坐标数据之间分隔用 ∠角，用于标识极坐标数据的角度数据或复数的虚数 二、基础运算 0、00、1、2、3、4、5、6、7、8、9 数字
计算器使用说明书目录 取下和装上计算器保护壳 (1) 安全注意事项 (2) 使用注意事项 (3) 双行显示屏 (7) 使用前的准备 (7) k模式 (7) k输入限度 (8) k输入时的错误订正 (9) k重现功能 (9) k错误指示器 (9) k多语句 (10) k指数显示格式 (10) k小数点及分隔符 (11) k计算器的初始化 (11) 基本计算 (12) k算术运算 (12) k分数计算 (12) k百分比计算 (14) k度分秒计算 (15) kMODEIX, SCI, RND (15) 记忆器计算 (16) k答案记忆器 (16) k连续计算 (17) k独立记忆器 (17) k变量 (18) 科学函数计算 (18) k三角函数／反三角函数 (18) Ch。6 k双曲线函数／反双曲线函数 (19) k常用及自然对数／反对数 (19) k平方根﹑立方根﹑根﹑平方﹑立方﹑倒数﹑阶乘﹑ 随机数﹑圆周率（π）及排列／组合 (20) k角度单位转换 (21) k坐标变换（Pol（x, y）﹐Rec（r, θ）） (21) k工程符号计算 (22) 方程式计算 (22) k二次及三次方程式 (22) k联立方程式 (25) 统计计算 (27)
标准偏差 (27) 回归计算 (29) 技术数据 (33) k当遇到问题时 (33) k错误讯息 (33) k运算的顺序 (35) k堆栈 (36) k输入范围 (37) 电源（仅限MODEx。95MS） (39) 规格（仅限MODEx。95MS） (40) 取下和装上计算器保护壳 ?在开始之前 (1) 如图所示握住保护壳并将机体从保护壳抽出。 ?结束后 (2) 如图所示握住保护壳并将机体从保护壳抽出。 ?机体上键盘的一端必须先推入保护壳。切勿将显示屏的一端先推入保护壳。 使用注意事项 ?在首次使用本计算器前务请按5 键。 ?即使操作正常﹐MODEx。115MS/MODEx。570MS/MODEx。991MS 型计算器也必须至少每3 年更换一次电池。而MODEx。95MS/MODEx。100MS型计算器则须每2 年更换一次电池。电量耗尽的电池会泄漏液体﹐使计算器造成损坏及出现故障。因此切勿将电量耗尽的电池留放在计算器内。 ?本机所附带的电池在出厂后的搬运﹑保管过程中会有轻微的电源消耗。因此﹐其寿命可能会比正常的电池寿命要短。 ?如果电池的电力过低﹐记忆器的内容将会发生错误或完全消失。因此﹐对于所有重要的数据﹐请务必另作记录。 ?避免在温度极端的环境中使用及保管计算器。低温会使显示画面的反应变得缓慢迟钝或完全无法显示﹐同时亦会缩短电池的使用寿命。此外﹐应避免让计算器受到太阳的直接照射﹐亦不要将其放置在诸如窗边﹐取暖器的附近等任何会产生高温的地方。高温会使本机机壳褪色或变形及会损坏内部电路。 ?避免在湿度高及多灰尘的地方使用及存放本机。注意切勿将计算器放置在容易触水受潮的地方或高湿度及多灰尘的环境中。因如此会损坏本机的内部电路。 双行显示屏
KCY211封隔器 一、用途： 该封隔器可应用于油田的压裂、酸化、采油、注水、试油、测试等多种工艺管柱。若封隔器要承受较高下压差时，需与水力锚配套使用。 二、工作原理： 该封隔器为轨道卡瓦封隔器，通过上提、正转、然后下放管柱压重坐封。 直接上提管柱解封。 三、主要特点： 施工操作方便，可用于深井；摇臂式卡瓦结构坚固，不易中途坐封；设计有循环通道，可避免上提工具时产生抽吸，有利于解封。 四、技术参数：
KCY111封隔器 一、用途： 该封隔器广泛应用于油井采油、注水、跨隔测试、油层处理等管柱工艺。 若该封隔器下部压力较高时，需与水力锚配套使用。 二、工作原理： 该封隔器是一种无卡瓦支撑式封隔器，施工时只需施加足够的压重，就可将封隔器坐封。直接上提管柱解封。 三、主要特点： 该封隔器可传递扭矩，结构简单，施工操作方便。 四、技术参数：
KCFDY211封隔器 一、用途： 该封隔器与KCY211封隔器配套使用可用于油井的隔水采油。 二、工作原理： 该封隔器为单向卡瓦式封隔器，与KCY211封隔器配套使用。当KCY211封隔器坐封后，释放压重同时将该封隔器坐封，完成对出水层段的封隔。三、主要特点： 管柱施工操作方便，下到位后上提正转然后下放管柱坐封。解封时直接上提管柱，可丢手，也可不丢手，如丢手，则用通用打捞工具打捞。 四、技术参数：
KCK344封隔器 一、用途： 该封隔器主要用于油田的压裂、酸化，与其它工具配套可进行分层挤注作业，通常与水力锚配套使用。 二、工作原理： 施工时，当入井液排量达到一定时，在封隔器内外产生足够的节流压差，使封隔器胶筒膨胀，封隔油、套环空，停泵后，封隔器自行解封。 三、主要特点： 1．施工操作方便，密封可靠，工作压力高； 2．胶筒膨胀比大，密封段长。 四、技术参数：
目录 取下和装上计算器保护壳 (1) 安全注意事项 (2) 使用注意事项 (3) 双行显示屏 (7) 使用前的准备 (7) k模式 (7) k输入限度 (8) k输入时的错误订正 (9) k重现功能 (9) k错误指示器 (9) k多语句 (10) k指数显示格式 (10) k小数点及分隔符 (11) k计算器的初始化 (11) 基本计算 (12) k算术运算 (12) k分数计算 (12) k百分比计算 (14) k度分秒计算 (15) kMODEIX, SCI, RND (15) 记忆器计算 (16) k答案记忆器 (16) k连续计算 (17) k独立记忆器 (17) k变量 (18) 科学函数计算 (18) k三角函数／反三角函数 (18) Ch。6 k双曲线函数／反双曲线函数 (19) k常用及自然对数／反对数 (19) k平方根﹑立方根﹑根﹑平方﹑立方﹑倒数﹑阶乘﹑ 随机数﹑圆周率（π）及排列／组合 (20) k角度单位转换 (21) k坐标变换（Pol（x, y）﹐Rec（r, θ）） (21) k工程符号计算 (22) 方程式计算 (22) k二次及三次方程式 (22) k联立方程式 (25) 统计计算 (27) 标准偏差 (27) 回归计算 (29) 技术数据 (33) k当遇到问题时 (33)
k错误讯息 (33) k运算的顺序 (35) k堆栈 (36) k输入范围 (37) 电源（仅限MODEx。95MS） (39) 规格（仅限MODEx。95MS） (40) 双行显示屏 双行显示屏可同时显示计算公式及其计算结果。 ?上行显示计算公式。 ?下行显示计算结果。 当尾数的整数部分多于三数字时﹐每隔三位便会有一个分隔符。使用前的准备 模式 在开始计算之前﹐您必须先进入下表所列的适当的模式。 ?下表所示的模式及所需的操作仅适用于MODEx。95MS。其他型号的用户请参阅“用户说明书2（追加功能）”之手册来 寻找有关其模式及模式选择方法的说明。 MODEx。95MS 型号的模式 按键两次以上将调出追加设置画面。有关设置画面的 说明将在其实际需要使用以改变计算器设置的章节里进行 阐述。 ?在本说明书中﹐有关为进行计算而需要进入的各模式的说
Y211型系列封隔器及配套工 具使用说明书 一、概述： Y211型系列封隔器是一种机械式卡瓦封隔器，采用上提旋转再下放管柱的方式坐封，上提管柱的方式解封。经多年的现场应用证明：该型系列封隔器具有起下顺利，中途不误坐封，坐封、解封操作简单，密封可靠，承压高，通径大，摩阻小等优点。同时在使用上具有很大的灵活性，当单独使用该型系列封隔器时，可用于试油、验串、找水等井下作业；当与之配套的水力锚、压差式反循环阀组合使用时可用于分层压裂、分层酸化、保护油层套管等井下作业施工之中。 二、结构和工作原理：
1、结构： 1)、Y211型系列封隔器主要由密封、支撑、J型换向机构、中心管及上、下接头等部分组成（见附图一）。 2)、YSM型水力锚主要由锚体、锚块、弹簧、压条、衬套、胶件等部分组成（见附图二）。 3)、YFF型压差式反循环阀主要由中心管、滑套、弹簧、剪销环、控制销钉、阻尼塞、胶件等组成（见俯图三）。 2、工作原理： 封隔器下井时下接头上的换向销始终位于J形钩的直槽内上下运动，保证下井的顺利进行。当封隔器下至预定深度后，按要求上提管柱一定高度，使换向销位于J形钩直槽的上死点，正转油管使换向销脱离J形钩的直槽，然后下放管柱，使锥体下移推开卡瓦并咬在套管内壁上，继续下放管柱，胶筒受压胀大，密封油套环形空间，从而完成封隔器的坐封过程。 如果是试油、验串、找水则可进行
下步作业，如果是分层压裂、分层酸化或保护油层套管，需在下封隔器前把与之配套的水力锚其上面，压裂过程中，水力锚锚块在油套压差的作用下克服复位弹簧的弹力伸出，紧紧的咬在套管的内壁上，压差越大，咬和力越大，此力可防止封隔器上串，以保证施工的顺利进行。 施工结束后，放掉油管压力，使油套压差平衡，再上提管柱封隔器既实现解封。 三、现场施工要求： 1、下井前的准备工作： 1)、必须用大于封隔器钢体最大外径1-2mm，长度不小于0.5m的通井规通至人工井底。 2)、用刮管器刮削套管内壁，对封隔器经过的射孔井段和坐封井段要重复刮管两次以上，刮管深度应超过坐封深度10m以上。刮削过程应进行分段循环，当刮到要求深度后应彻底洗井，将刮下
计算器按键的使用说明 . 1、电源开关键： ON、 OFF 2、输入键： 0— 9、. +/ —：正负转换键 3、运算功能键： + - * / ( 注意 : 加、减、乘、除键在计算时都可能代替等号键 ) √：开平方键，用来进行开平方运算。先输入数字，再按下此键，不必按等号键即可得 出结果。 4、等号键：＝ 5、清除键： ①C：清除键。在数字输入期间 , 第一次按下此键将清除除存储器内容外的所 有数值 . 如果是太阳能计算器，在计算器关闭状态下，按此键则开启电源，显示 屏显示出“ 0”。 ②AC或 CA键：全部清除键，也叫总清除键，作用是将显示屏所显示的数 字全部清除。 ③→：右移键。其功能是荧屏值向右位移，删除最右边的尾数。 ④CE：部分清除键，也叫更正键。其功能是清除当前输入的数字，而不是清除 以前输入的数。如刚输入的数字有误，立即按此键可清除，待输入正确的数字后，原运算继续进行。如 5+13，这时发现“ 13”输入错了，则按“ CE”键就可以清除 刚才的“ 13”，但还保留“ 5”这个数。值得注意的是，在输入数字后，按“ +”、“- ”、“/ ”、“* ”键的，再按“ CE”键，数字不能清除。 ⑤MC：累计清除键，也叫记忆式清除键。其功能是清除储存数据，清除存储 器内容，只清除存储器中的数字，内存数据清除，而不是清除显示器上的数字。 6、累计显示键： （1）M+：记忆加法键，也叫累加键。是计算结果并加上已经储存的数；用 作记忆功能，它可以连续追加，把目前显示的值放在存储器中（也就是将显示的 数字与内存中已有的任何数字相加，结果存入存储器，但不显示这些数字的和）。 如先输入“ 5×1.6 ”→按“ M+”键（把“ 5×1.6 ”的结果计算出来并储存起来）→然后输入“10×0.8 ”→按“M+”键（把“10×0.8 ”的结果计算出来并和前面储存的数相加）→接着输入“15×0.4 ”→按“M+”键（把“15×0.4 ”的结果计算出来并和前面储存的数相加）→最后按“MR”键（把储存的数全部取出来）→则出结果“ 22” （2）M-：记忆减法键，也叫累减键。是计算结果并用已储存的数字减去目前 的结果；从存储器内容中减去当前显示值（也就是将显示的数字与内存中已有 的任何数字相减，结果存入存储器，但不显示这些数字的差）. 计算“ 50- （23+4）”时→先输入“ 50”→按“ M+”（把“ 50”储存起来）→再输入“ 23+4”→按“ M-”键（计算结果是“ 27”）→再按“ MR”（用储存的“ 50”减去目前的结果“ 27”）→则出结果“ 23” 7、存储读出键： MR MRC GT ①MR：存储读出键。表示用存储器中数值取代显示值。按下此键后，可使存储在“ M+”或“ M－”中的数字显示出来或同时参加运算，数字仍保存在存储器中，在未按“ MC”键以前有效。 MR调用存储器内容，读取储存的数据。如有三组数字不连续在一起相加的时候，则用这个“ MR”键。举例：如输入“ 3+2”时，按“ M+”键，再输入“ 6+7”时，按“ M+”键，再输入“8+9”时按“ M+”键，然后再按“MR”，则三组数字的总和“ 35”就出来了。 ②MRC：MR和 MC功能的组合，即存储读出和清除键。按一次为 MR功能， 即显示存储数，按第二次为 MC功能，即清除存储数。
合格证 Y314—114封隔器实测结果 项目标准要求实测结果 总长1100 最大外径Ф114 最小通径Ф48 质检部：检验员： 日期： Y341—114封隔器 使 用 说 明 书 阜宁县金山石油机械有限公司
Y341—114封隔器 一、产品用途 主要用于油田注水分层注水等。 二、主要技术参数 长度：1100㎜ 最大外径：Φ114㎜ 最小内径：Φ50㎜ 工作压力：25MPa 适合套管：?118-?124 坐封压力：9-12MPa 解封拉力：23-25KN 联接螺纹：27/ 8 TBG 执行标准：SY/T5404-2002 三、主要结构 主要由下、上、下接送头，内外中心管、内、外活塞，中间接头胶筒、隔环并耗等组成的封隔部分，由锁套、卡瓦座、卡瓦牙、解封套等组成的锁紧部分，并由内、外中心管组成。 原理 坐封：当水注入油管压力经内中心管压力孔推动上、下活塞，当推力达到一定值，坐封剪钉被剪断，活塞继续上行推动压缩胶筒封隔油套管环行空间，与此同时上行的锁套被由卡瓦座、卡瓦牙组成的锁紧机构锁定使胶筒保持压缩状态，密封油套管空间。 解封：上提油管柱，当拉力达到一定值后，剪段上接头与中间接头之间的解封剪钉，中心管上移，解封套压下卡牙，锁紧机构失去支撑，卡爪与锁套脱开，胶筒靠自身弹性推动外中心管下移，从而胶筒恢复原位。 四、使用注意事项 1、封隔器应由专门负责井下工具的单位进行检验，试验合格 后方能使用。 2、下封隔器的油井必须按要求进行通利、保证套管畅通。 3、封隔器两端在入井前必须加戴护丝，不许着地。 4、下井的油管、工具、必须保证清洁，入井干净。 5、起下带封隔器的管柱时禁止猛起猛放和频繁上下活动。 五、维护和保养 1、封隔器的管理、修理，应由专门的工具单位承担。 2、封隔器由井内起出应及时回收清洗，防止在空气中加重锈 蚀。 3、影响使用的变形、损伤、锈蚀零件应于更换，橡胶件全 部更换。 4、修复、组合、组装合格和封隔器及零件，采取防护措施， 存放在通风、干燥的库房工具架上。 5、搬运、存放必须加戴保护，严禁摔碰、雨淋、阳光暴晒、 着地。 6、库存时间较长的封隔器（超过橡胶件存放期），应重新更 换橡胶件、检查、试压后方可使用。
计算器按键的使用说明. 1、电源开关键：ON、OFF 2、输入键：0—9、. +/—：正负转换键 3、运算功能键：+ - * / (注意:加、减、乘、除键在计算时都可能代替等号键) √：开平方键，用来进行开平方运算。先输入数字，再按下此键，不必按等号键即可得出结果。 4、等号键：＝ 5、清除键： ①C：清除键。在数字输入期间,第一次按下此键将清除除存储器内容外的所有数值.如果是太阳能计算器，在计算器关闭状态下，按此键则开启电源，显示屏显示出“0”。 ②AC或CA键：全部清除键，也叫总清除键，作用是将显示屏所显示的数字全部清除。 ③→：右移键。其功能是荧屏值向右位移，删除最右边的尾数。 ④CE：部分清除键，也叫更正键。其功能是清除当前输入的数字，而不是清除以前输入的数。如刚输入的数字有误，立即按此键可清除，待输入正确的数字后，原运算继续进行。如5+13，这时发现“13”输入错了，则按“CE”键就可以清除刚才的“13”，但还保留“5”这个数。值得注意的是，在输入数字后，按“+”、“-”、“/”、“*”键的，再按“CE”键，数字不能清除。 ⑤MC：累计清除键，也叫记忆式清除键。其功能是清除储存数据，清除存储器内容，只清除存储器中的数字，内存数据清除，而不是清除显示器上的数字。 6、累计显示键： （1）M+：记忆加法键，也叫累加键。是计算结果并加上已经储存的数；用作记忆功能，它可以连续追加，把目前显示的值放在存储器中（也就是将显示的数字与内存中已有的任何数字相加，结果存入存储器，但不显示这些数字的和）。如去和小商贩买几种冰淇凌，买5筒五羊牌雪糕，每
筒1.6元；买10筒绿色心情，每筒0.8元；买15筒蒙牛布丁，每筒0.4元。共多少元？ 如先输入“5×1.6”→按“M+”键（把“5×1.6”的结果计算出来并储存起来）→然后输入“10×0.8”→按“M+”键（把“10×0.8”的结果计算出来并和前面储存的数相加）→接着输入“15×0.4”→按“M+”键（把“15×0.4”的结果计算出来并和前面储存的数相加）→最后按“MR”键（把储存的数全部取出来）→则出结果“22” （2）M-：记忆减法键，也叫累减键。是计算结果并用已储存的数字减去目前的结果；从存储器内容中减去当前显示值（也就是将显示的数字与内存中已有的任何数字相减，结果存入存储器，但不显示这些数字的差）. 计算“50-（23+4）”时→先输入“50”→按“M+”（把“50”储存起来）→再输入“23+4”→按“M-”键（计算结果是“27”）→再按“MR”（用储存的“50”减去目前的结果“27”）→则出结果“23” 7、存储读出键：MR MRC GT ①MR：存储读出键。表示用存储器中数值取代显示值。按下此键后，可使存储在“M+”或“M－”中的数字显示出来或同时参加运算，数字仍保存在存储器中，在未按“MC”键以前有效。MR调用存储器内容，读取储存的数据。 如有三组数字不连续在一起相加的时候，则用这个“MR”键。举例：如输入“3+2”时，按“M+”键，再输入“6+7”时，按“M+”键，再输入“8+9”时按“M+”键，然后再按“MR”，则三组数字的总和“35”就出来了。 ②MRC：MR和MC功能的组合，即存储读出和清除键。按一次为MR功能，即显示存储数，按第二次为MC 功能，即清除存储数。 ③GT：GT=Grand Total 意思是总数之和，是用来计算总和的。即你按了等号后得到的数字全部被累计，按GT
目前压裂常用的井下工具有那些？ 各有什么作用？ 目前压裂常用的井下工具主要有：封隔器、导压喷砂器、水力锚、 直嘴子及其它辅助工具。 它们的作用是： 封隔器：用于分层压裂，将其下入射孔段底部1.5米左右。 对于上部套管需要保护的井，要下入保护上部套管的封隔器， 使封隔器上部套管在压裂时不承受高压。 导压喷砂器：是与封隔器配套使用一次完成多层分压的喷砂工具。 作用：控制施工排量、产生压差。改变压裂液流动方向。 水力锚：用于压裂施工时，固定管柱，防止管柱由于高压断脱在井内 造成事故。 固定管柱，防止油管受压后上顶、产生弯曲、变形。 帮助封隔器工作，保护封隔器胶筒不因油管位移产生破裂失封，致使压裂失败。 直嘴子：控制施工排量。 产生压差，利于封隔器工作。 井下处常用压裂井下工具 压裂施工井下工具分类 ?封隔器 ?控制类工具 第一部分：封隔器 1、K344型封隔器 1）作用：该封隔器适用于中深井的合层、任意一层或分层的压裂与酸化，可以组成一次分压多层的压裂管柱和一次分酸多层的酸化施工管柱。 2）结构 主要有上接头、胶筒座、胶筒、中心管、“O”型胶圈、滤网、下接头等。（如图1所示） 图1 K344型封隔器结构图 3）工作原理 封隔器下入井下设计深度后，从油管内加液压，高压液体经过滤网、下接头的孔眼和中心管的水槽作用在胶筒的内腔。由于此压力大于油、套管环形空间的压力而形成压力差。在此压差的作用下，胶筒胀大将油套管环形空间封隔住。解封时只需泄掉油管内的高压，使油管与油套管环形空间的压力平衡，胶筒靠本身的弹力收回便可解封。 4）K344-115型封隔器主要技术参数（见表1） 表1 K344-115主要技术参数表 最大外径，mm φ115 最小通径，mm φ55 长度，mm 926 坐封压力，MPa 0.5~1.5 工作压力，MPa 35 工作温度，℃90
常用计算器使用说明 M+是计算结果并加上已经储存的数；M-是计算结果并用已储存的数字减去目前的结果；MR是读取储存的数据；MC是清除储存数据；AC，CE归零是有一个是清除现有数据重新输入,另一个是清除全部数据结果和运算符. 例如，计算5÷（4＋2）。步骤如下： 按“4”、“＋”、“2”、“M＋”； 再按“5”、“÷”、“MR” 再按“GT”； 最后按别忘了按“MC”。 M+是计算结果并加上已经储存的数；用作记忆功能，它可以连续追加，把目前显示的值放在存储器中，中断数字输入. M-是计算结果并用已储存的数字减去目前的结果；从存储器内容中减去当前显示值;中断数字输入. MU是内存数据显示键.. MR调用存储器内容，读取储存的数据，调用M+最后的一次记忆 MC是清除储存数据，清除存储器内容，内存数据清除 ON/AC是归零键，上电/全清键，清除现有数据重新输入,按下该键表示上电,或清除所有寄存器中的数值. MRC:第一次按下此键将调用存储器内容,第二次按下时清除存储器内容. CE是清除输入键，清除全部数据结果和运算符，在数字输入期间按下此键将清除输入寄存器中的值并显示"0" C清除键:在数字输入期间,第一次按下此键将清除除存储器内容外的所有数值. GT=Grand Total 意思是总数之和，是用来计算总和的。即你按了等号后得到的数字全部被累计，按GT后显示累计数，再按一次清空。按AC或C键消除GT 显示标。 √平方根:显示一个输入正数的平方根. MU(Mark-up and Mark-down键):按下该键完成利率和税率计算. 例1：计算5÷（4＋2）。步骤如下： 按“4”、“＋”、“2”、“M＋”； 再按“5”、“÷”、“MR” 再按“GT”； 最后按别忘了按“MC”。 例2:按出1*2=显示结果应该为2 再计算:2*2=显示结果应该为4 然后按GT.显示结果就是6(2+4)的结果. 例3：算350*25-389*66 我可以先算389*66得出的结果用M+记忆， 然后计算器清零再算350*25得出的结果减掉MR就是最终结果了

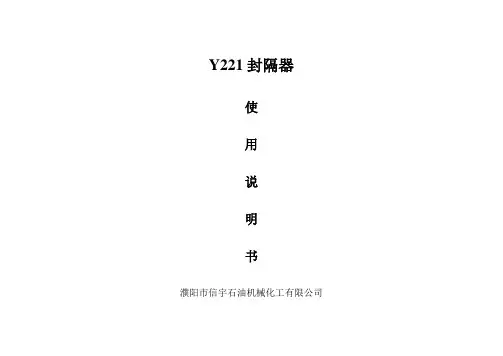

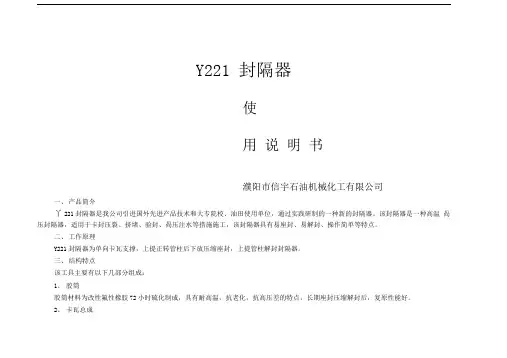

Y221封隔器 使 用 说 明 书 濮阳市信宇石油机械化工有限公司
一、产品简介 Y221封隔器是我公司引进国外先进产品技术和大专院校、油田使用单位，通过实践研制的一种新的封隔器。该封隔器是一种高温高压封隔器，适用于卡封压裂、挤堵、验封、高压注水等措施施工，该封隔器具有易座封、易解封、操作简单等特点。 二、工作原理 Y221封隔器为单向卡瓦支撑，上提正转管柱后下放压缩座封，上提管柱解封封隔器。 三、结构特点 该工具主要有以下几部分组成： 1、胶筒 胶筒材料为改性氟性橡胶72小时硫化制成，具有耐高温，抗老化，抗高压差的特点，长期座封压缩解封后，复原性能好。 2、卡瓦总成 设计上有用T型槽导向限位伸缩滑动六卡瓦结构，工作灵活可靠，卡瓦咬合面镶嵌硬质合金牙，使卡瓦可以轻易抓咬住任何钢级的套管，克服因卡瓦与套管咬合不牢使封隔器座封困难或中途解封。 3、摩擦换向总成 摩擦片体嵌硬质合金，防止井下作业过程中摩擦片的过度磨损，摩擦片顶紧弹簧为高弹力不锈钢叠簧，在井下高温，腐蚀介质的长期作用下性能不受影响，便于工具座封不解封。 四、主要技术参数
五、Y221封隔器操作要求 1、施工注意事项 A、搬运过程中，轻搬轻放。 B、卡封管柱下井前必须丈量准确，确保封隔器下到设计位置，如需要应准备管柱的调整短节。 C、卡封管柱必须逐根用φ59㎜的标准内径规通过，丝扣清洁，涂密封脂，上紧丝扣。 D、在起下封隔器作业过程中，井口安装防掉装置。 E、安全环保按有关规定执行。 2、施工准备 A、按要求检查下井封隔器 B、上提升负荷大于封隔器管柱悬约200KN作业机。 C、大钩应在提起全部管柱负荷情况下转动灵活，否则应备旋转短节。 D、指重表灵敏、可靠。 E、推荐采用液压钳上卸封隔器管起下管柱。 F、依据施工设计选择卡封下井管柱尺寸与钢级。 G、依据设计选择封隔器。 3、作业施工步骤 A、起出原井管柱。 B、选用合适的通径规下通井管柱，通至卡封井段以下10-20米。 C、下套管刮削器，在卡点上下10米反复刮削。 D、在工具下井全部过程中尽量防止管柱猛提猛放，防止在下井过程中工具重复多次座封导致工具损坏，使胶筒失效，一旦出现中途座封，不可继续下放管柱加压，应下提管柱2-3米，确保工具解封后再进行下井管柱作业。 E、如需封隔器卡点深度精确定位，需采用电测校深，依据电测解释结果调整井下封隔器深度。 F、工具座封：
Y241-114封隔器设计 摘要:本文研究的封隔器就是油气井作业中使用广泛的一种井下工具,其作用就是在油井深度方向实现分层作业。封隔器上的卡瓦锚定后起到支撑封隔器、锁定胶皮筒的作用,其性能的好坏直接影响到油井的产量与生产安全。随着油气田开采的深入,地层情况越来越复杂,分层作业越来越普遍,对封隔器的使用要求也越来越高,封隔器系统失效的情况时有发生,给生产造成损失。 本文概述了油田常用的封隔器的类型、参数、命名及其工作原理;讨论了目前封隔器所用的胶筒的发展现状;分析了卡瓦对套管的损坏机理,讨论了卡瓦齿形对其受力的影响及对套管损坏的影响;分析了Y241-114封隔器的工作原理以及结构特征并对各重要零部件进行强度校核,进而完成对Y241-114封隔器的设计,得出结论。 Y241-114型封隔器主要用于分层注水中,该型封隔器中设计的内锁紧机构,实现了机构的重复坐封,提高了承压能力,采用的单向卡瓦结构,对注水工艺管柱进行扶正与锚定,提高了传统的无卡瓦封隔器的承压能力与解封力。同时还采用新型胶筒材料,能使密封元件更好耐高温、高压。因此该封隔器具有承压能力高,使用寿命长,密封效果好,能够满足高压分注工艺要求。 关键词:封隔器;高压;注水;设计 The Design of Packer of Y241-114 form Abstract: Packer of this study is widely used in oil and gas wells operating a downhole tool, its role is to realize the depth direction in the well stratified operation、Slips on the packer packer support after the play, lock the role of rubber tube, the performance has a direct impact on oil production and production safety、With the deepening exploitation of oil and gas fields, stratigraphic situation more complex, layered work more and more common, the use of packer demand more and more, packer system failure situations have occurred, causing damage to production 、This article outlines the common oilfield packer type, parameters, name and the working principle; discuss the current packer cones used in the development of the status quo; of the slip of the casing of the failure mechanism, gear slips discussed The influence of its shape and the influence of casing damage of the Y241-114 packer works and structural characteristics and strength check of all major components, and then complete the Y241-114 packer Design, draw a conclusion、 Y241-114 packer is mainly used in water injection、It has the locking mechanism, and makes the realization of the repeated closures、It can bears high pressure、The packer using a one-way slip structure makes the water injection string centralized and
Y531型压裂封隔器使用说明 一、结构原理 Y531型封隔器是一种封上压下的压裂专用封隔器，主要用于封隔上部层段和保护上部套管，它由上接头、反循环阀、锚定总成、密封总成组成，坐封方式为投球打压使内部机构释放实现坐封，泄压解封。 二、用途及特点 Y531型封隔器主要用于压裂、酸化施工。属自封式封隔器，无支撑卡瓦，坐封过程中不活动管柱，仅需投球释放部分机构即可，对斜井特别适用；它集反循环总成、水力锚总成于一身，整体尺寸较小。工具的反循环总成可保证施工过程中发生砂堵时不动管柱实现反洗井，避免工具被卡事故的发生。 三、基本参数及主要技术指标 四、使用方法及注意事项 （一）井筒准备 1、通井：用标准通井规通至设计井深，提出通井规后检查有无划痕。 2、刮削：在封隔器坐封位置反复刮削3-5次。 3、洗井：将刮削物彻底清洗干净。 （二）下封隔器 1、管柱结构由下到上：球篮+尾管+封隔器+压裂管柱至井口。 注：尽量少带尾管，以防压裂施工发生砂堵时压裂砂埋尾管造成卡钻。 2、下封隔器管柱时每小时不超过30根。 3、封隔器下到位后，清水反洗井一周。 （三）坐封、验封 1、坐封位置避开套管接箍。
2、投球20-30分钟后，用泵车打压8-12MPa关闭反循环阀，继续打压释放密封总成，井口不再出水即验封成功。 （四）打平衡压力10-15 MPa。 （五）解封 1、解封前反洗井一周。 2、直接上提管柱即可解封。 （六）压裂施工时发生砂堵的处理方法 压裂施工发生砂堵时采取如下处理方法： 1、停止压裂施工； 2、放油管压力至零； 3、放套管压力至零； 4、接水泥车反洗井管线进行反洗井； 5、如能洗通则彻底洗井，将油管内的压裂砂全部洗出，然后解封上提油管； 6、如洗井不通，则立即解封上提油管（因为此封隔器有大胶筒，压裂砂不会返至封隔器上部）。 （七）缺点 由于此封隔器下部有丝堵，所以，不能测压后井温和软探砂面。
常用封隔器介绍 一、封隔器的分类 1、分类方法 按封隔器封隔件实现密封的方式进行分类。 2、分类： （1）自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。 （2）压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封。（3）扩张式：靠径向力作用与封隔件内腔液压，使封隔件外径扩大实现密封。 （4）组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。 二、封隔器型号编制方法 1、编制方法 按封隔器分类代号、固定方式、坐封方式代号、解封方式代号及封隔器钢体外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下： 2、代号说明： （1）分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用的分类代号组合表示，见表1：
（2）固定方式代号：用阿拉伯数字表示，见下表2： （3）坐封方式代号：用阿拉伯数字表示，见表3： （4）解封方式代号：用阿拉伯数字表示，见表4： 3、应用举例 例1：Y211-114-120/15型封隔器，表示该封隔器为压缩式，单向卡瓦，提放管柱坐封、提放管柱解封、钢体最大外径为114mm，工作温度为120℃，工作压力为15MPa。 例2：YK341-114-90/100型封隔器，表示封隔器为压缩、扩张组合式，悬挂或固定，液压坐封，提放管柱解封，钢体最大外径为114mm，工作温度为90℃，工作压力为100MPa。 三、封隔器通用技术条件 1、封隔器基本参数 （1）工作压力：工作压力数值见下表（单位MPa）：
（2）工作温度：工作温度数值见下表（单位℃）： （3）钢体最大外径：钢体最大外径从下表中优选（单位mm）: （4）钢体内通径：钢体通径优先从下表中选取（单位mm） 2、使用要求 （1）使用封隔器时，必须检查合格证，并存档。 （2）封隔件、密封件不得超过有效期使用。 （3）封隔器下井时，如果井况不清，必须通井。 （4）起下封隔器，必须装指重表或拉力计。 （5）封隔器下入井内位置必须符合井下管柱结构图的设计要求。（6）封隔器管柱的连接螺纹必须涂螺纹密封脂。 （7）封隔器的下井速度不得超过1-1.2m/s，且操作平稳。 （8）必须按使用说明书要求使用封隔器。 （9）封隔器下井深度，一律以封隔器件上端面为基准。 （10）封隔器要避免套管接箍位置。 四、常用封隔器介绍：
