姓名：杨少航
电力电子技术试题
第1章电力电子器件
1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可
控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。
第2章 整流电路
1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路
中，晶闸管控制角α的最大移相范围是_0-180O
_。
2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是_0-180O ，其承受的最大正反向电压均为
22（设U 2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管所
222；带阻感负载时，α角移相范围为_0-90O
_，22；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ =_π-α-δ_； 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ =_π-2δ_。
5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm 2，晶
闸管控制角α的最大移相范围是_0-150o
_，使负载电流连续的条件为o 30≤α(U2为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时，α的移相范围为__0-90o _。
7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_的相电压；这种电路 α 角的移相范围是_0-120o _，u d 波形连续的条件是o 60≤α。
8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。
9.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为2，随负载加重Ud
逐渐趋近于_0.9 U 2_，通常设计时，应取RC≥_1.5-2.5_T ，此时输出电压为Ud ≈__1.2_U 2(U 2为相电压有效值，T 为交流电源的周期)。
10.电容滤波三相不可控整流带电阻负载电路中，电流 id 断续和连续的临界条件是
。
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时，整流输出的电压ud 的谐波幅值随 α 的增大而 _增大_，当 α 从90°～180°变化时，整流输出的电压 ud 的谐波幅值随 α 的增大而_减小_。
12.逆变电路中，当交流侧和电网连结时，这种电路称为_有源逆变_，欲实现有源逆变，只能采用__全控_电路；对于单相全波电路，当控制角 0< α < π /2 时，电路工作在__整流_状态； π /2< α < π 时，电路工作在__逆变_状态。 13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角α > 90O ，使输出平均电压U d 为负值_。 14.晶闸管直流电动机系统工作于整流状态，当电流连续时，电动机的机械特性为一组_平行的直线，当电流断续时，电动机的理想空载转速将_抬高_，随 α 的增加，进入断续区的电流_加大_。
15.直流可逆电力拖动系统中电动机可以实现四象限运行，当其处于第一象限时，电动机作_电动__运行，电动机_正__转，正组桥工作在_整流_状态；当其处于第四象限时，电动机做_发电_运行，电动机_反转_转，___正_组桥工作在逆变状态。
16.大、中功率的变流器广泛应用的是_晶体管__触发电路，同步信号为锯齿波的触发电路，可分为三个基本环节，即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_。
第3章 直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。
3.斩波电路有三种控制方式：_脉冲宽度调制（PWM ）_、_频率调制_和_（t on 和T 都可调，改变占空比）混合型。
4.升压斩波电路的典型应用有_直流电动机传动_和_单相功率因数校正_等。
5.升降压斩波电路呈现升压状态的条件为__)(15.0为导通比αα<<______。
6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和
__Zeta斩波电路__。
7.Sepic斩波电路和Zeta斩波电路具有相同的输入输出关系，所不同的是：_ Sepic斩波电路_的电源电流和负载电流均连续，_ Zeta斩波电路_的输入、输出电流均是断续的，但两种电路输出的电压都为__正_极性的。
8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能使电动机工作于第1和第2象限。
9.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第_1、2、3、4_象限。
10.复合斩波电路中，电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个__基本__斩波电路并联。
第4章交流—交流电力变换电路
1.改变频率的电路称为_变频电路_，变频电路有交交变频电路和_交直交变频_电路两种形式，前者又称为_直接变频电路__，后者也称为_间接变频电路_。
2.单相调压电路带电阻负载，其导通控制角α的移相范围为_0-180O_，随 α 的增大， Uo_降低_，功率因数λ_降低__。
3.单相交流调压电路带阻感负载，当控制角α＜?(?=arctan(ωL/R) )时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_。
4.根据三相联接形式的不同，三相交流调压电路具有多种形式，TCR属于_支路控制三角形_联结方式，TCR的控制角 α 的移相范围为_90O-180O_，线电流中所含谐波的次数为_6k±1_。
5.晶闸管投切电容器选择晶闸管投入时刻的原则是：_该时刻交流电源电压应和电容器预先充电电压相等_。
6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为__交交变频电路_。
7.单相交交变频电路带阻感负载时，哪组变流电路工作是由_输出电流的方向_决定的，交流电路工作在整流还是逆变状态是根据_输出电流方向和输出电压方向是否相同_决定的。
8.当采用6脉波三相桥式电路且电网频率为50Hz时，单相交交变频电路的输出上限频率约为_20Hz__。
9.三相交交变频电路主要有两种接线方式，即_公共交流母线进线方式_和_输出星形联结方式_，其中主要用于中等容量的交流调速系统是_公共交流母线进线方式_。
10.矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是_全控_器件；控制方式是_斩控方式__。
1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。
4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电
流。环流可在电路中加电抗器来限制。为了减小环流一般采用控制角α= β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可）
10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型
逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间换流，每只晶闸管导电的角度是180o度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120o度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示
200A ，9表示 900V 。
15、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸
管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功
率的晶闸管。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为 零电流开关 与 零电压开关 两大类。
18、直流斩波电路在改变负载的直流电压时，常用的控制方式有 等频调宽控制；等宽调频控制；脉宽与频率同时控制 三种。
19、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn 等于 1.57 倍I T （A V ），如果I T
（A V ）=100安培，则它允许的有效电流为 157 安培。通常在选择晶闸管时还要留出
1.5—2 倍的裕量。
20、通常变流电路实现换流的方式有 器件换流，电网换流，负载换流，强迫换流四种。
21、在单相交流调压电路中，负载为电阻性时移相范围是π→0，负载是阻感性时移相范围是
π?→。
22、在电力晶闸管电路中，常用的过电压保护有 避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种。
23、。晶闸管的维持电流I H 是指在温40度以下 温度条件下，门极断开时，晶闸管从较大通态电流下降到刚好能保持导通所必须的最小 阳极 电流。
25、普通晶闸管的图形符号是 ，三个电极分别是 阳极A ， 阴极K 和门极G 晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断。 27、绝缘栅双极型晶体管是以 电力场效应晶体管栅极； 作为栅极，以 以电力晶体管集电极和发射极 复合而成。
28、在电力晶闸管电路中，常用的过电流保护有 快速熔断器；电路串电抗器；过流时快速移相；直流快速开关；等几种。
29、晶闸管的换相重叠角与电路的触发角α；变压器漏抗X B；平均电流I d；电源相电压U2。等
到参数有关。
2U。三相半波可控整流电路中，31、单相全波可控整流电路中，晶闸管承受的最大反向电压为
2
6U。（电源相电压为U2）
晶闸管承受的最大反向电压为
2
32、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用大于60o小于120o的宽脉冲，触发；二是用脉冲前沿相差60o的双窄脉冲触发。
35、带平衡电抗器的双反星形电路，变压器绕组同时有两相相导电；晶闸管每隔60度换
一次流，每只晶闸管导通120度，变压器同一铁心柱上的两个绕组同名端相反，所以以两绕组的电流方向也相反，因此变压器的铁心不会被磁化。
36、三相桥式全控整流电路是由一组共阴极三只晶闸管和一组共阳极的三只晶闸
管串联后构成的，晶闸管的换相是在同一组内的元件进行的。每隔60度换一次相，在电流连续时每只晶闸管导通120度。要使电路工作正常，必须任何时刻要有两只晶闸管同时导通，，一个是共阴极的，另一个是共阳极的元件，且要求不是不在同一桥臂上的两个元件。
37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。
38、一般操作引起的过电压都是瞬时尖峰电压，经常使用的保护方法是阻容保护、而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。
39、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。
40、型号为KS100-8的元件表示双向晶闸管管、它的额定电压为800V、伏、额定
电流为100A安。
41、实现有源逆为的条件为要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90o（即α>90o）区间，使输出电压极性与整流时相反，才能把直流能量逆变成交流能量反送到交流电网。
42、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正
组整流状态、逆变状态、反组整流状态，逆变状态。
43、有源逆变指的是把直流能量转变成交流能量后送给电网的装置。
44、给晶闸管阳极加上一定的正向电压；在门极加上正向门极电压，并形成足
够的门极触发电流，晶闸管才能导通。
45、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时单相桥式半控整流桥，与三相桥式半控整流桥电路会出现失控现象。
46、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为150H Z；而三相全控
桥整流电路，输出到负载的平均电压波形脉动频率为300H Z；这说明三相桥式全控整流桥电路的纹波系数比三相半波可控流电路电路要小。
47、造成逆变失败的原因有逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉冲丢失或未按时到达，等几种。
48、晶闸管在触发开通过程中，当阳极电流小于掣住电流之前，如去掉触发脉冲脉冲，晶闸管又会关断。
49、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般
取90o度较合适；如采用双窄脉冲触发时，双窄脉冲的间隔应为60o度。
50、三相半波可控整流电路电阻性负载时，电路的移相范围0o--150o，三相全控桥电阻性负载
时，电路的移相范围0o--120o，三相半控桥电阻性负载时，电路的移相范围0o~150。
51、锯齿波触发电路的主要环节是由同步环节；锯齿波形成；脉冲形成；整形放大；强触发及输出环节组成。
电力电子技术问答分析题
1、晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？
R、C回路的作用是：吸收晶闸管瞬间过电压，限制电流上升率，动态均压作用。R的作用为：使L、C形成阻尼振荡，不会产生振荡过电压，减小晶闸管的开通电流上升率，降低开通损耗。、2、实现有源逆变必须满足哪两个必不可少的条件？
直流侧必需外接与直流电流Id同方向的直流电源E，其数值要稍大于逆变器输出平均电压Ud，才能提供逆变能量。
逆变器必需工作在β<90o（α>90o）区域，使Ud< 0,才能把直流功率逆变为交流功率返送电网。
3、晶闸管触发的触发脉冲要满足哪几项基本要求？
A:触发信号应有足够的功率。
B触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
C：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
4、单相桥式半控整流电路，电阻性负载。当控制角
α=90o时，画出：负载电压u d、晶闸管VT1电压u VT1、整流二极管VD2电压u VD2，在一周期内的电压波形图。
6、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么
逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
8、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。
①星形接法的硒堆过电压保护；②三角形接法的阻容过电压保护；
③桥臂上的快速熔断器过电流保护；④晶闸管的并联阻容过电压保护；
⑤桥臂上的晶闸管串电感抑制电流上升率保护；⑥直流侧的压敏电阻过电压保护；
⑦直流回路上过电流快速开关保护；VD是电感性负载的续流二极管；
L d是电动机回路的平波电抗器；
9、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？
A、触发电路必须有足够的输出功率；
B、触发脉冲必须与主回路电源电压保持同步；
C、触发脉冲要有一定的宽度，且脉冲前沿要陡；
D、触发脉冲的移相范围应能满足主电路的要求；
10、下图为一单相交流调压电路，试分析当开关Q置于位置1、2、3
时，电路的工作情况并画出开关置于不同位置时，负载上得到的电压波形。
Q置于位置1：双向晶闸管得不到触发信号，不能导通，负载上无电压。
Q置于位置2：正半周，双向晶闸管Ⅰ+触发方式导通。负半周，由于二极管VD反偏，双向晶闸管得不到触发信号，不能导通，负载上得到半波整流电压。
Q置于位置3：正半周，双向晶闸管Ⅰ+触发方式导通。负半周，双向晶闸管Ⅲ-触发方式导通，负载上得到近似单相交流电压。
11、在下面两图中，一个工作在整流电动机状态，另一个工作在逆变发电机状态。
（1）、标出U d、E D及i d的方向。
（2）、说明E与U d的大小关系。
（3）、当α与β的最小值均为30度时，控制角α的移向范围为多少？
整流电动机状态：电流方向从上到下，电压方向上正下负，反电势E方向上正下负，Ud大于E，控制角的移相范围0°~90°。
逆变发电机状态：电流方向从上到下，电压U d方向上负下正，发电机电势E方向上负下正，Ud小于E，控制角的移相范围90°~150°。
一、填空
1、请在正确的空格内标出下面元件的简称：
电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。 2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。 3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
1、普通晶闸管的图形符号是 ，三个电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。
2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ；
3、单相交流调压在电阻性负载电路的移相范围在 0o—180o 变化，在阻感性负载时移相范围在 —180o 变化。
4、变流电路的换流方式有 器件换流 、 电网换流 、 负载换流 、 强迫换流 等四种。
5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相数 、 采用多组变流装置串联供电 、 设置补偿电容 。
7、在电力晶闸管电路中，常用的过电流保护有 快速熔断器 ； 电路串电抗器 ； 过流时快速移相 ；和 直流快速开关 等几种。
8、晶闸管的换相重叠角与电路的 触发角α 、 变压器漏抗X B 、 平均电流I d 、 电
源相电压U 2 等参数有关。
2、单相全波可控整流电路中，晶闸管承受的最大反向电压为 22U 2 。三相半波
可控整流电路中，晶闸管承受的最大反向电压为6U2。（电源相电压为U2）3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用大于60o小于120o的宽脉冲触发；二是用脉冲前沿相差60o的双窄脉冲触发。
4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达240o度；实际移相才能达 0o-180o度。
6、软开关电路种类很多，大致可分成零电压电路、零电流电路两大类。8、逆变器环流指的是只流经两组反并联的逆变桥、而不流经负载的电流，环流可在电路中加采用串联电抗器来限制。
10、绝缘栅双极型晶体管是以电力场效应晶体管栅极为栅极作为栅极，以以电力晶体管集电极和发射极作为发射极与集电极复合而成。
1
和门极G。
4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。
5、同步电压为锯齿波的触发电路锯齿波底宽可达240o度；正弦波触发电路的理想移相范围可达180o度，实际移相范围只有150o。
6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。
7、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。
四、问答分析题
1、在晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？答：（1）R、C回路的作用是：吸收晶闸管瞬间过电压，限制电流上升率，
动态均压作用。
（2）R的作用为：使L、C形成阻尼振荡，不会产生振
荡过电压，减小晶闸管的开通电流上升率，降低开通损耗。、
3、由下面单结晶体管的触发电路图画出各点波形。
答：
1、实现有源逆变必须满足哪两个必不可少的条件？
答：（1）直流侧必需外接与直流电流Id同方向的直流电源E，其数值要稍大于逆变器输出平均电压Ud，才能提供逆变能量。
（2）逆变器必需工作在β<90o（α>90o）区域，使Ud< 0,才能把直流功率逆变为交流功率返送电网。
2、晶闸管触发的触发脉冲要满足哪几项基本要求？
答：（1）触发信号应有足够的功率。
（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
（3）触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
2、PWM逆变电路的控制方法主要有哪几种？简述异步调制与同步调制各有哪些优点？
答：（1）PWM逆变电路的常用控制方法有两种，一是计算法；二是调制法。其中调制法又可分为两种，一是异步调制法；二是同步调制法。
（2）通常异步调制法是保持载波频率不变，信号频率根据需要而改变时，载波比是变化的。优点是：信号频率较低时载波比较大，一周期内脉冲数较多，输出较接近正弦波。
（3）同步调制时，保持载波比为常数，并在变频时使载波和信号波保持同步变化。优点是：信号波一周内输出的脉冲数是固定的，脉冲相位也是固定的，对称性好。3、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么
答：（1）逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。
（2）逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。
（3）产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
2、根据对输出电压平均值进行控制的方法不同，直流斩波电路可有哪三种控制方式？并简述其控制原理。
称为脉宽调答：（1）第一种调制方式为：保持开关周期不变，改变开关导通时间t
on
制。简称“PWM”调制。
（2）第二种调制方式为：保持开关导通时间t
不变，改变开关周期，称为频率
on
调制。简称为“PFM”调制。
（3）第三种调制方式为：同时改变周期T与导通时间t
。使占空比改变，称为
on
混合调制。
3、电压型逆变电路中反馈二极管的作用是什么？
答：电压型逆变器当交流侧为阻感性负载时，需要向电源反馈无功功率。直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂开关器件都反并联了反馈二极管。
1、对晶闸管的触发电路有哪些要求？
答：为了让晶闸管变流器准确无误地工作要求触发电路送出的触发信号应有足够大的电压和功率；门极正向偏压愈小愈好；触发脉冲的前沿要陡、宽度应满足要求；要能满足主电路移相范围的要求；触发脉冲必须与晶闸管的阳极电压取得同步。
2、正确使用晶闸管应该注意哪些事项？
答：由于晶闸管的过电流、过电压承受能力比一般电机电器产品要小的多，使用中除了要采取必要的过电流、过电压等保护措施外，在选择晶闸管额定电压、电流时还应留有足够的安全余量。另外，使用中的晶闸管时还应严格遵守规定要求。此外，还要定期对设备进行维护，如清除灰尘、拧紧接触螺钉等。严禁用兆欧表检查晶闸管的绝缘情况。
3、晶闸管整流电路中的脉冲变压器有什么作用？
答：在晶闸管的触发电路采用脉冲变压器输出，可降低脉冲电压，增大输出的触发电流，还可以使触发电路与主电路在电气上隔离，既安全又可防止干扰，而且还可以通过脉冲变压器多个二次绕组进行脉冲分配，达到同时触发多个晶闸管的目地。6、晶闸管的过电流保护常用哪几种保护方式？其中哪一种保护通常是用来作为“最后一道保护”用？
答：晶闸管的过电流保护常用快速熔断器保护；过电流继电器保护；限流与脉冲移相保护和直流快速开关过电流保护等措施进行。其中快速熔断器过电流保护通常是用来作为“最后一道保护”用的。
五、计算题
1、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。
解：
①星形接法的硒堆过电压保护；
②三角形接法的阻容过电压保护；
③桥臂上的快速熔断器过电流保护；
④晶闸管的并联阻容过电压保护；
⑤桥臂上的晶闸管串电感抑制电流上升率保护；
⑥直流侧的压敏电阻过电压保护；
⑦直流回路上过电流快速开关保护；
VD 是电感性负载的续流二极管；
L d 是电动机回路的平波电抗器；
2、在下面两图中，一个工作在整流电动机状态，另一个工作在逆变发电机状态。
（1）、标出U d 、E D 及i d 的方向。
（2）、说明E 与U d 的大小关系。
（3）、当α与β的最小值均为30度时，控制角α的移向范围为多少？
2、解：
整流电动机状态：
电流方向从上到下，电压方向上正下负，反电势E 方向上正下负，Ud 大于E ，
控制角的移相范围0°~90°。
逆变发电机状态：
电流方向从上到下，电压U d 方向上负下正，发电机电势E 方向上负下正，Ud
小于E ，控制角的移相范围90°~150°。
3. 单相桥式全控整流电路，V U 1002=，负载中Ω=2R ，L 值极大，当ο30=α时，要求：
（1）作出d u 、d i 和2i 的波形；
（2）求整流输出平均电压d U 、平均电流d I ，变压器二次电流有效值2I ；
解：（1）作图。
（2）αcos 9.02U U d =
当ο30=α时，
V U U d 7830cos 1009.0cos 9.02≈??==οα
A R U I d d 392
78=== A I I d 392==
4. 在图1所示的降压斩波电路中，已知V E 200=，Ω=10R ，L 值极大，V E M 30=。
（1）分析斩波电路的工作原理；（2）采用脉宽调制控制方式，当s T μ50=，s t on μ20=时，计算输出电压平均值o U 、输出电流平均值o U 。
解：（1）参考书上简要说明。
（2）根据公式得
V E T t E t t t U on off on on o 802005020=?=?=?+=
A R E U I M O o 510
3080=-=-=
三、填空（每空1分,共30分）
1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管 IGBT ；IGBT 是 MOSFET 和 GTR 的复合管。
2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。
3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器 。
4、在电流型逆变器中，输出电压波形为 正弦 ，输出电流波形为 方波 。
5、型号为KS100-8的元件表示 双向晶闸管 、它的额定电压为 800 伏、额定有效电流为 100 安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_ 同一桥臂 上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_ 不同桥臂 上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆
变桥
而不流经负载的电流。环流可在电路中加电抗器来限制。
为了减小环流一般采用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可）
10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- （四种）。
11、双向晶闸管的触发方式有：
I+ 触发：第一阳极T1接正电压，第二阳极T
2
接负电压；
门极G接正电压，T2接负电压。
I- 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接
负电压，T2接正电压。
Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压,门极G接正电压，T2接负压。
Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G 接负电压，T2接正电压。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管； 200表示表示
200A，9表示900V。
15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸
管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。
16、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的电流有效
值为15A，则这个电路中晶闸管的额定电压可选为()V
220
2
2
5.1倍
-；晶闸
管的额定电流可选为()A
57
.1
15
2
5.1倍
-
。
电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t
实验一单结晶体管触发电路及示波器使用 班级学号姓名 同组人员 实验任务 一．实验目的 1．熟悉单结晶体管触发电路的工作原理及各元件的作用。 2．掌握单结晶体管触发电路的调试步骤和方法。 3．详细学习万用表及示波器的使用方法。 二．实验设备及仪器 1．教学实验台主控制屏 2．NMCL—33组件 3．NMCL—05E组件 4．MEL—03A组件 5．双踪示波器（自备） 6．万用表（自备） 7. 电脑、投影仪 三．实验线路及原理 将NMCL—05E面板左上角的同步电压输入接SMCL-02的U、V输出端，触发电路选择单结晶体管触发电路，如图1所示。 图1单结晶体管触发电路图 四．注意事项 双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外
壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。 五．实验内容 1.实验预习 （1）画出晶闸管的电气符号图并标明各个端子的名称。 （2）简述晶闸管导通的条件。 （3）示波器在使用两个探针进行测量时需要注意的问题。 2. 晶闸管特性测试 请用万用表测试晶闸管各管脚之间的阻值，填写至下表。 + A K G - A K G 3.单结晶体管触发电路调试及各点波形的观察 按照实验接线图正确接线，但由单结晶体管触发电路连至晶闸管VT1的脉冲U GK不接（将NMCL—05E面板中G、K接线端悬空），而将触发电路“2”端与脉冲输出“K”端相连，以便观察脉冲的移相范围。 合上主电源，即按下主控制屏绿色“闭合”开关按钮。这时候NMCL—05E内部的同步变压器原边接有220V，副边输出分别为60V（单结晶触发电路）、30V（正弦波触发电路）、7V（锯齿波触发电路），通过直键开关选择。 合上NMCL—05E面板的右下角船形开关，用示波器观察触发电路单相半波整流输出（“1”），梯形电压（“3”），梯形电压（“4”），电容充放电电压（“5”）及单结晶体管输出电压（“6”）和脉冲输出（“G”、“K”）等波形，并绘制在下图相应位置。
2.1 试说明功率二极管的主要类型及其主要工作特点。 2.2 人们希望的可控开关的理想特性有哪些？ 2.3 阅读参考文献一，说明常用功率半导体器件的性能特点及其一般应用场合。 2.4 说明MOSFET和IGBT驱动电路的作用、基本任务和工作特点。 3.1 什么是半波整流、全波整流、不控整流、半控整流、全控整流、相控整流？ 3.2 什么是电压纹波系数、脉动系数、基波电流数值因数、基波电流移位因数（基波功率因素）和整流输入功率因数？ 3.3 简述谐波与低功率因数（电力公害）的危害，并说明当前抑制相控整流电路网侧电流谐波的措施。 4.1 画出降压换流器（Buck电路）的基本电路结构，简要叙述其工作原理，并根据临界负载电流表达式说明当负载电压VO和电流IO一定时，如何避免负载电流断续。 4.2 画出升压换流器（Boost电路）的基本电路结构，推证其输入/输出电压的变压比M表达式，说明Boost电路输出电压的外特性。 4.3 画出升降压换流器（Buck-Boost电路）的基本电路结构，说明电路工作原理，推证其输入/输出电压（电流）间的关系式。 4.4 画出丘克换流器（Cuk电路）的基本电路结构，说明电路工作原理及主要优点，推证其输入/输出电压（电流）间的关系式。 5.1 正弦脉宽调制SPWM的基本原理是什么？幅值调制率ma和频率调制率mf的定义是什么？ 5.2 逆变器载波频率fs的选取原则是什么？ 5.3 简要说明逆变器方波控制方式与PWM控制方式的优缺点。 5.4 画出三相电压型逆变器双极性驱动信号生成的电路原理图，指出图中各变量的含义，简要叙述其工作原理。 6.1 柔性交流输电系统（FACTS）的定义是什么？FACTS控制器具有哪些基本功能类型？ 6.2 什么是高压直流输电（HVDC）系统？轻型高压直流输电系统在哪些方面具有良好的应用前景？ 6.3 晶闸管控制电抗器（TCR）的基本原理是什么？晶闸管触发控制角α<90°与α=90°两种情况下等效电抗是否相等，为什么？ 6.4 作图说明静止无功发生器（SVG）的工作原理与控制方式，分析其与5.4节所述三相逆变器的异同点？ 6.5 简要说明有源电力滤波器（APF）和动态电压恢复器（DVR）的基本功能和系统组成？ 6.6 阅读参考文献三，简要说明当前在风力发电技术领域中运用的储能技术、输电技术以及滤波与补偿技术？
电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高 时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成， 由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 | 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系， 其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以 上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属 于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双 极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动 的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。 . 第2章整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续 流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为___，续流二极管承受的最大反向电压为___（设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管 所承受的最大正向电压和反向电压分别为__ 和_；带阻感负载时，α角移相范围为_0-90O _， 单个晶闸管所承受的最大正向电压和反向电压分别为___和___；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角时，晶闸管的导通角=_π-α-_; 当控制角小于不导电角时，晶闸管的导通角=_π-2_。
电力电子技术 作业解答 教材：《电力电子技术》，尹常永田卫华主编
第一章 电力电子器件 1-1晶闸管导通的条件是什么？导通后流过晶闸管的电流由哪些因素决定？ 答：晶闸管的导通条件是：（1）要有适当的正向阳极电压；（2）还有有适当的正向门极电压。 导通后流过晶闸管的电流由阳极所接电源和负载决定。 1-2维持晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是：流过晶闸管的电流大于维持电流。 利用外加电压和外电路的作用使流过晶闸管的电流降到维持电流以下，可使导通的晶闸管关断。 1-5某元件测得V U DRM 840=，V U RRM 980=，试确定此元件的额定电压是多少，属于哪个电压等级？ 答：根据将DRM U 和RRM U 中的较小值按百位取整后作为该晶闸管的额定值，确定此元件的额定电压为800V ，属于8级。 1-11双向晶闸管有哪几种触发方式？常用的是哪几种？ 答：双向晶闸管有Ⅰ+、Ⅰ-、Ⅲ+和Ⅲ-四种触发方式。 常用的是：（Ⅰ+、Ⅲ-）或（Ⅰ-、Ⅲ-）。 1-13 GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？ 答：因为 GTO 与普通晶闸管在设计和工艺方面有以下几点不同：（1）GTO 在设计时2α较大，这样晶体管 V2控制灵敏，易于 GTO 关断；（2）GTO 导通时的21αα+更接近于 1，普通晶闸管15.121≥+αα，而 GTO 则为05.121≈+αα，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；（3） 多元集成结构使每个GTO 元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。 第二章 电力电子器件的辅助电路 2-5说明电力电子器件缓冲电路的作用是什么？比较晶闸管与其它全控型器件缓冲电路的区别，说明原因。 答：缓冲电路的主要作用是： ⑴ 减少开关过程应力，即抑制d u /d t ，d i /d t ；
电力电子技术实验指导书 第一章概述 一、电力电子技术实验内容与基本实验方法 电力电子技术是20世纪后半叶诞生和发展的一门新技术，广泛应用于工业领域、交通运输、电力系统、通讯系统、计算机系统、能源系统及家电、科研领域。 电力电子技术课程既是一门技术基础课程，也是一门实用性很强的应用型课程，因此实验在教学中占有十分重要的位置。 电力电子技术实验课的主要内容为：电力电子器件的特性研究，重点是开关特性的研究；电力电子变换电路的研究，包括：三相桥式全控整流电路（AC/DC 变换）、SPWM逆变电路（DC/AC变换）、直流斩波电路（DC/DC变换）、单相交流调压电路（AC/AC变换）四大类基本变流电路。 电力电子技术实验借助于现代化的测试仪器与仪表，使学生在实验的同时熟悉各种仪器的使用，以进一步提高实验技能。 波形测试方法是电力电子技术实验中基本的、常用的实验方法，电力电子器件的开关特性依据波形测试而确定器件的工作状态及相应的参数；电力电子变换电路依据波形测试来分析电路中各种物理量的关系，确定电路的工作状态，判断各个器件的正常与否。因此，掌握不同器件、不同电路的波形测试方法，可以使学生进一步掌握电力电子电路的工作原理以及工程实践的方法。
本讲义参考理论课的内容顺序编排而成，按照学生掌握知识的规律循序渐进，旨在加强学生实验基本技能的训练、实现方法的掌握；培养和提高学生的工程设计与应用能力。 由于编者水平有限，难免有疏漏之处，恳请各位读者提出批评与改进意见。 二、实验挂箱介绍与使用方法 （一）MCL—07挂箱电力电子器件的特性及驱动电路 MCL—07挂箱由GTR驱动电路、MOSFET驱动电路、IGBT驱动电路、PWM 发生器、主电路等部分组成。 1、GTR驱动电路：内含光电耦合器、比较器、贝克箝位电路、GTR功率器件、串并联缓冲电路、保护电路等。可对光耦特性（延迟时间、上升时间、下降时间），贝克电路对GTR导通关断特性的影响，不同的串、并联电路对GTR开关特性的影响以及保护电路的工作原理进行分析和研究。 2、MOSFET驱动电路：内含高速光耦、比较器、推挽电路、MOSFET功率器件等。可以对高速光耦、推挽驱动电路、MOSFET的开启电压、导通电阻R ON、跨导g m、反相输出特性、转移特性、开关特性进行研究。 3、IGBT电路驱动：采用富士IGBT专用驱动芯片EXB841，线路典型，外扩保护电路。可对EXB841的驱动电路各点波形以及IGBT的开关特性进行研究。 本挂箱的特点： （1）线路典型，有助于对基本概念的理解，力求通过实验，使学生对自关断器件的特性有比较深刻的理解。
现代电力电子技术第1次作业 二、主观题(共12道小题) 11.电力电子技术的研究内容？ 答：主要包括电力电子器件、功率变换主电路和控制电路。 12.电力电子技术的分支？ 答：电力学、电子学、材料学和控制理论等。 13.电力变换的基本类型？ 答： 包括四种变换类型：（１）整流ＡＣ－ＤＣ （２）逆变ＤＣ－ＡＣ （３）斩波ＤＣ－ＤＣ （４）交交电力变换ＡＣ－ＡＣ 14.电力电子系统的基本结构及特点？ 答： 电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。' 15.电力电子的发展历史及其特点？ 答：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势 16.电力电子技术的典型应用领域？ 答：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。 17.电力电子器件的分类方式？ 答： 电力电子器件的分类 （１）从门极驱动特性可以分为：电压型和电流型 （２）从载流特性可以分为：单极型、双极型和复合型 （３）从门极控制特性可以分为：不可控、半控及全控型 18.晶闸管的基本结构及通断条件是什么？ 答：晶闸管由四层半导体结构组成，是个半控型电力电子器件，导通条件：承受正向阳极电压及门极施加正的触发信号。关断条件：流过晶闸管的电流降低到维持电流以下。
19.维持晶闸管导通的条件是什么？ 答：流过晶闸管的电流大于维持电流。 20.对同一晶闸管，维持电流I H与擎住电流IL在数值大小上有I L______I H。 答：I L__〉____I H 21.整流电路的主要分类方式？ 答： 按组成的器件可分为不可控（二极管）、半控（SCR)、全控(全控器件）三种； 按电路结构可分为桥式电路和半波电路； 按交流输入相数分为单相电路和三相电路。 22.单相全控桥式整流大电感负载电路中，晶闸管的导通角θ=________。 答：180o 现代电力电子技术第2次作业 二、主观题(共12道小题) 11.单相全控桥式整流阻性负载电路中，晶闸管的移相范围________。 答：0-180o 12.有源逆变产生的条件之一是：变流电路输出的直流平均电压Ud的极性必须与整流时输出的极性___ ________，且满足|Ud|<|Ed|。 答：相反 13.
《电力电子技术实验》指导书 合肥师范学院电子信息工程学院
实验一电力电子器件 仿真过程： 进入MATLAB环境，点击工具栏中的Simulink选项。进入所需的仿真环境，如图所示。点击File/New/Model新建一个仿真平台。点击左边的器件分类，找到Simulink和SimPowerSystems，分别在他们的下拉选项中找到所需的器件，用鼠标左键点击所需的元件不放，然后直接拉到Model平台中。 图 实验一的具体过程： 第一步：打开仿真环境新建一个仿真平台，根据表中的路径找到我们所需的器件跟连接器。
提取出来的器件模型如图所示： 图 第二步，元件的复制跟粘贴。有时候相同的模块在仿真中需要多次用到，这时按照常规的方法可以进行复制跟粘贴，可以用一个虚线框复制整个仿真模型。还有一个常用方便的方法是在选中模块的同时按下Ctrl键拖拉鼠标，选中的模块上会出现一个小“+”好，继续按住鼠标和Ctrl键不动，移动鼠标就可以将模块拖拉到模型的其他地方复制出一个相同的模块，同时该模块名后会自动加“1”，因为在同一仿真模型中，不允许出现两个名字相同的模块。 第三步，把元件的位置调整好，准备进行连接线，具体做法是移动鼠标到一个器件的连接点上，会出现一个“十字”形的光标，按住鼠标左键不放，一直到你所要连接另一个器件的连接点上，放开左键，这样线就连好了，如果想要连接分支线，可以要在需要分支的地方按住Ctrl键，然后按住鼠标左键就可以拉出一根分支线了。 在连接示波器时会发现示波器只有一个接线端子，这时可以参照下面示波器的参数调整的方法进行增加端子。在调整元件位置的时候，有时你会遇到有些元件需要改变方向才更方便于连接线，这时可以选中要改变方向的模块，使用Format菜单下的Flip block 和Rotate
现代电力电子技术的发展 浙江大学电气工程学院电气工程及其自动化992班马玥 (浙江杭州310027 E-mail: yeair@https://www.doczj.com/doc/372034013.html,学号:3991001053 摘要:本文简要回顾电力电子技术的发展,阐述了现代电力电子技术发展的趋势,论述了走向信息时代的电力电子技术和器件的创新、应用,将对我国工业尤其是信息产业领域形成巨大的生产力,从而推动国民经济高速、高效可持续发展。 关键词:现代电力电子技术;应用;发展趋势 The Development of Modern Power Electronics Technique Ma Yue Electrical Engineering College. Zhejiang University. Hangzhou 310027, China E-mail: yeair@https://www.doczj.com/doc/372034013.html, Abstract: This paper reviews the development of power electronics technique, as well as its current situation and anticipated trend of development. Keywords: modern power electronics technique, application, development trend. 1、概述 自本世纪五十年代未第一只晶闸管问世以来,电力电子技术开始登上现代电气传动技术舞台,以此为基础开发的可控硅整流装臵,是电气传动领域的一次革命,使电能的变换和控制从旋转变流机组和静止离子变流器进入由电力电子器件构成的变流器时代,这标志着电力电子的诞生。
《电力电子技术》习题及解答 思考题与习题 什么是整流它与逆变有何区别 答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。 单相半波可控整流电路中，如果： (1)晶闸管门极不加触发脉冲； (2)晶闸管内部短路； (3)晶闸管内部断开； 试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。 答：（1）负载两端电压为0，晶闸管上电压波形与U2相同； （2）负载两端电压为U2，晶闸管上的电压为0； （3）负载两端电压为0，晶闸管上的电压为U2。
某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些 答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。 某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。 解：设α=0，T 2被烧坏，如下图： 相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么 答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。
现代电力电子技术发展及其应用 摘要：电力电子技术是研究采用电力电子器件实现对电能的控制和变换的科学，是介于电气工程三大主要领域——电力、电子和控制之间的交叉学科，在电力、工业、交通、航空航天等领域具有广泛的应用。电力电子技术的应用已经深入到工业生产和社会生活的各个方面，成为传统产业和高新技术领域不可缺少的关键技术，可以有效地节约能源。 一、引言 自上世纪五十年代末第一只晶闸管问世以来，电力电子技术开始登上现代电气控制技术舞台，标志着电力电子技术的诞生。究竟什么是电力电子技术呢？电力电子技术就是采用功率半导体器件对电能进行转换、控制和优化利用的技术，它广泛应用于电力、电气自动化及各种电源系统等工业生产和民用部门。它是介于电力、电子和控制三大领域之间的交叉学科。目前，电力电子技术的应用已遍及电力、汽车、现代通信、机械、石化、纺织、家用电器、灯光照明、冶金、铁路、医疗设备、航空、航海等领域。进入21世纪，随着新的理论、器件、技术的不断出现，特别是与微控制器技术的日益融合，电力电子技术的应用领域也必将不断地得以拓展，随之而来的必将是智能电力电子时代。 二、电力电子技术的发展 现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。电力电子技术起始于五十年代末六十年代初的硅整流器件,其发展先后经历了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在许多新领域的应用。八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高压
和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。 1、整流器时代 大功率的工业用电由工频(50Hz)交流发电机提供,但是大约20%的电能是以直流形式消费的,其中最典型的是电解(有色金属和化工原料需要直流电解)、牵引(电气机车、电传动的内燃机车、地铁机车、城市无轨电车等)和直流传动(轧钢、造纸等)三大领域。大功率硅整流器能够高效率地把工频交流电转变为直流电,因此在六十年代和七十年代,大功率硅整流管和晶闸管的开发与应用得以很大发展。当时国内曾经掀起了-股各地大办硅整流器厂的热潮,目前全国大大小小的制造硅整流器的半导体厂家就是那时的产物。 2、逆变器时代 七十年代出现了世界范围的能源危机,交流电机变频惆速因节能效果显著而迅速发展。变频调速的关键技术是将直流电逆变为0~100Hz的交流电。在七十年代到八十年代,随着变频调速装置的普及,大功率逆变用的晶闸管、巨型功率晶体管(GTR)和门极可关断晶闸管(GT0)成为当时电力电子器件的主角。类似的应用还包括高压直流输出,静止式无功功率动态补偿等。这时的电力电子技术已经能够实现整流和逆变,但工作频率较低,仅局限在中低频范围内。 3、变频器时代 进入八十年代,大规模和超大规模集成电路技术的迅猛发展,为现代电力电子技术的发展奠定了基础。将集成电路技术的精细加工技术和高压大电流技术有机结合,出现了一批全新的全控型功率器件、首先是功率M0SFET的问世,导致了中小功率电源向高频化发展,而后绝缘门极双极晶体管(IGBT)的出现,又为大中型功率电源向高频发展带来机遇。MOSFET和IGBT的相继问世,是传统的电力电子向现代电力电子转化的标志。据统计,到1995年底,功率M0SFET和GTR在功率半导体器件市场上已达到平分秋色的地步,而用IGBT代替GTR在电力电子领域巳成定论。新型器件的发展不仅为交流电机变频调速提供了较高的频率,使其性能
电力电子技术期末考试 试题及答案 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。 7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO 、GTR 、电力
《电力电子技术》习题解答 第2章 思考题与习题 2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。 导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。 2.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定? 答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。 2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？ 答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。 2.4晶闸管的非正常导通方式有哪几种？ 答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。 2.5请简述晶闸管的关断时间定义。 答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。即gr rr q t t t +=。 2.6试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 2.7请简述光控晶闸管的有关特征。 答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 2.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题2.8所示电路中是否合理，为什
景德镇陶瓷学院 机械电子工程学院 电子电子技术 实验指导书 专业：自动化 实验室：A1栋408 二零一五年六月制 实验一单结晶体管触发电路及单相半波可控整流电 路实验 一．实验目的 1．熟悉单结晶体管触发电路的工作原理及各元件的作用。 2．掌握单结晶体管触发电路的调试步骤和方法。 3．对单相半波可控整流电路在电阻负载及电阻电感负载时工作情况作全面分析。 4．了解续流二极管的作用。
二．实验内容 1．单结晶体管触发电路的调试。 2．单结晶体管触发电路各点波形的观察。 3．单相半波整流电路带电阻性负载时特性的测定。 4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。 三．实验线路及原理 将单结晶体管触发电路的输出端“G”“K”端接至晶闸管VT1的门阴极，即可构成如图4-1所示的实验线路。 四．实验设备及仪器 1．MCL系列教学实验台主控制屏 2．MCL—18组件（适合MCL—Ⅱ）或MCL—31组件（适合MCL—Ⅲ） 3．MCL—33（A）组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ）4．MCL—05组件或MCL—05A组件 5．MEL—03三相可调电阻器或自配滑线变阻器 6．二踪示波器 7．万用表 五．注意事项 1．双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。 2．为保护整流元件不受损坏，需注意实验步骤：

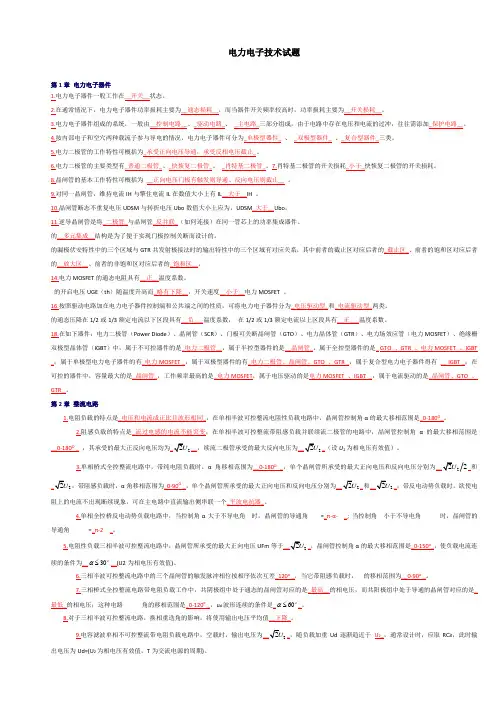

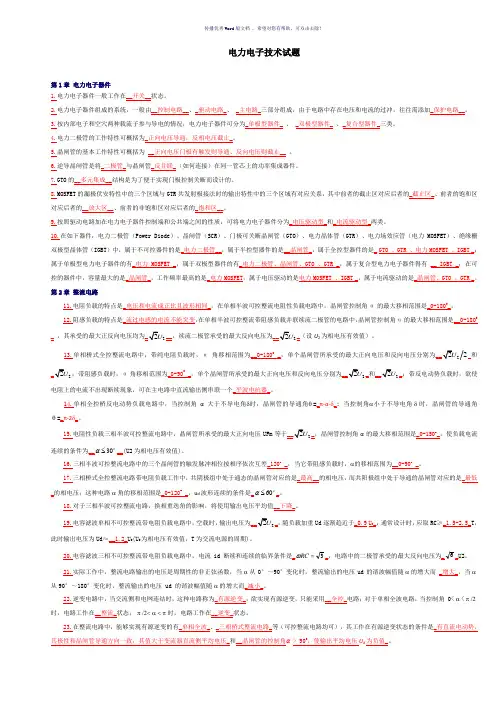

电力电子技术试题
第 1 章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力 MOSFET）、绝缘 栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力 MOSFET 、 IGBT _；属于单极型电力电子器件的有_电力 MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力 MOSFET，属于电压驱动的是电力 MOSFET 、IGBT _，属于电流驱动的是_晶闸管、
GTO 、GTR _。2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是
；电力晶体管的图形符号是
；
第 2 章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角 α 的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角 α 的最大移相范围是__0-180O
_ ，其承受的最大正反向电压均为_ 2U2 __，续流二极管承受的最大反向电压为__ 2U2 _（设 U2 为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α 角移相范围为__0-180O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 2 和_ 2U2 ；
带阻感负载时，α 角移相范围为_0-90O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 _和__ 2U2 _；带反电动势负载时，欲使电阻上的电
流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压 UFm 等于__ 2U2 _，晶闸管控制角 α 的最大移相范围是_0-150o_，使负载电流连
续的条件为__ 30o __(U2 为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时， 的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_
的相电压；这种电路
角的移相范围是_0-120o _，ud 波形连续的条件是_ 60o _。
8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当
从 0°～90°变化时，整流输出的电压 ud 的谐波幅值随
的增大而 _增大_，
当
从 90°～180°变化时，整流输出的电压 ud 的谐波幅值随
的增大而_减小_。
12. 逆 变 电 路 中 ， 当 交 流 侧 和 电 网 连 结 时 ， 这 种 电 路 称 为 _ 有 源 逆 变 _ ， 欲 实 现 有 源 逆 变 ， 只 能 采 用 __ 全 控 _ 电 路 ； 对 于 单 相 全 波 电 路 ， 当 控制 角
0<
<
时，电路工作在__整流_状态；
时，电路工作在__逆变_状态。
13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，
其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角 a > 90O，使输出平均电压 Ud 为负值_。 第 3 章 直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。
3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（ton 和 T 都可调，改变占空比）混合型。
6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。
7.Sepic 斩波电路和 Zeta 斩波电路具有相同的输入输出关系，所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续，_ Zeta 斩波电路_的输入、输
出电流均是断续的，但两种电路输出的电压都为__正_极性的 。
8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能
编辑版 word
第一章作业 1. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：u AK>0且u GK>0。 2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 3. 图1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：（a） (b) (c)
第二章作业 1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0?和60? 时的负载电流I d，并画出u d与i d波形。 解：α＝0?时，在电源电压u2的正半周期晶闸管导通时，负载电感L储能，在晶闸管开始导通时刻，负载电流为零。在电源电压u2的负半周期，负载电感L释放能量，晶闸管继续导通。因此，在电源电压u2的一个周期里，以下方程均成立： 考虑到初始条件：当ωt＝0 时i d＝0 可解方程得： u d与i d的波形如下图： 当α＝60°时，在u2正半周期60?~180?期间晶闸管导通使电感L储能，电感L储藏的能量在u2负半周期180?~300?期间释放，因此在u2一个周期中60?~300?期间以下微分方程成立：
考虑初始条件：当ωt＝60 时i d＝0 可解方程得： 其平均值为 此时u d与i d的波形如下图： 2．图2-9为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁 ；②当负载是电阻或电化问题吗？试说明：①晶闸管承受的最大反向电压为 2 感时，其输出电压和电流的波形与单相全控桥时相同。 答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。 以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。 ①以晶闸管VT2为例。当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕 。 组并联，所以VT2承受的最大电压为 2 ②当单相全波整流电路与单相全控桥式整流电路的触发角a 相同时，对于电阻
第三章电力电子技术实验 本章节介绍电力电子技术基础的实验内容，其中包括单相、三相整流及有源逆变电路，直流斩波电路原理，单相、三相交流调压电路，单相并联逆变电路，晶闸管(SCR)、门极可关断晶闸管(GTO)、功率三极管(GTR)、功率场效应晶体管(MOSFET)、绝缘栅双极性晶体管(IGBT)等新器件的特性及驱动与保护电路实验。 实验一单结晶体管触发电路实验 一、实验目的 (1)熟悉单结晶体管触发电路的工作原理及电路中各元件的作用。 (2)掌握单结晶体管触发电路的调试步骤和方法。 二、实验所需挂件及附件 单结晶体管触发电路的工作原理已在1-3节中作过介绍。 四、实验内容 (1)单结晶体管触发电路的调试。 (2)单结晶体管触发电路各点电压波形的观察。 五、预习要求 阅读本教材1-3节及电力电子技术教材中有关单结晶体管的内容，弄清单结晶体管触发电路的工作原理。 六、思考题 (1)单结晶体管触发电路的振荡频率与电路中C1的数值有什么关系? (2)单结晶体管触发电路的移相范围能否达到180°? 七、实验方法 (1)单结晶体管触发电路的观测 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察单结晶体管触发电路，经半波整流后“1”点的波形，经稳压管削波得到“2”点的波形，调节移相电位器RP1，观察“4”点锯齿波的周期变化及“5”点的触发脉冲波形；最后观测输出的“G、K”触发电压波形，其能否在30°～170°范围内移相? (2)单结晶体管触发电路各点波形的记录
