标准化检修作业程序（道岔） 一、检修前准备： 1、人员准备：检修前确认防护人员及检修人员精神状态良好。 室内防护人员： （1）责任心强、口齿伶俐、咬字吐字清晰。有一定的故障处理能力。 （2）熟悉室内外设备的分布状况，室内各类保险的容量。 （3）明白当日检修及配合内容、影响范围。 （4）登、消记程序内容按照电务段要求严格执行。工作中严格执行联系登记要点制度，坚持复诵制度，联系用语简明规范，不讲与工作无关的话。做好排路、接近、邻线来车“三预告”。 联系登记： （1）、室内电务检修人员于天窗点前30分钟到车站在《行车设备检查登记簿》内办理登记要点手续。 天窗集中修联系登记模式： X月X日X时X分：根据施工计划，X月X日X时X分至X时X分，检修（下）上行XX设备（道岔、轨道、信号机），影响上（下）行线设备使用，停止上（下）行线接发列车及调车作业。 实际给点时间X时X分至X时X分 调度命令号XX号 电务：XX 车站：XX 消记模式： X月X日X时X分：上（下）行线XX设备检修完毕，试验良好，交付使用。 调度命令号XX号 电务：XX 车站：XX 2、室外作业人员： （1）检修人员应实行双人双岗作业并指定现场防护员，严禁单人上道作业。 （2）检修人员上道作业前应再次确认检修内容、影响范围并相互检查各类防护用品穿戴是否整齐、规范。 （3）检查通信工具是否良好、并与室内防护人员、其他小组相互呼叫保证室内外检修人员呼叫畅通。 （4）严把安全关，检修者应清楚有关人身安全注意事项和检修设备的关键及作业程序。 二、工器具材料准备： 1.工器具准备： 笔、笔记本、对讲机、万用表、手摇把、250#、300#、450#扳手、30/32#（27/30）梅花扳手、复式交分道岔专用扳手、2把毛刷（一把涂油另一把卫生清扫并做好绝缘防护）、手锤、钢丝刷、大钳子、大尖嘴钳子、150#、300#改锥（--、+）、2/4MM板、5米盒尺、道岔钥匙、五角钥匙、转辙机专用工具、4#、6#、8#管拧子、 2.材料准备： 测试记录卡、五角锁头、棉纱、破布、机油、1.0铁丝、3T、5T、9T挤切削、各类开口销、螺母、垫片、环形绝缘、筒型绝缘、绝缘垫、绝缘板 要求：（1）工具与材料分开管理(使用俩个工具包) （2）将工具包与材料包统一放置到电缆盒基础处 三、检修程序及内容 1、登记 室内防护人员按规定在《行车设备检查登记薄》内登记，所检修设备的名称、要点时间、影响范围要登记清楚。 2、现场检修联系
一次风机检修规程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

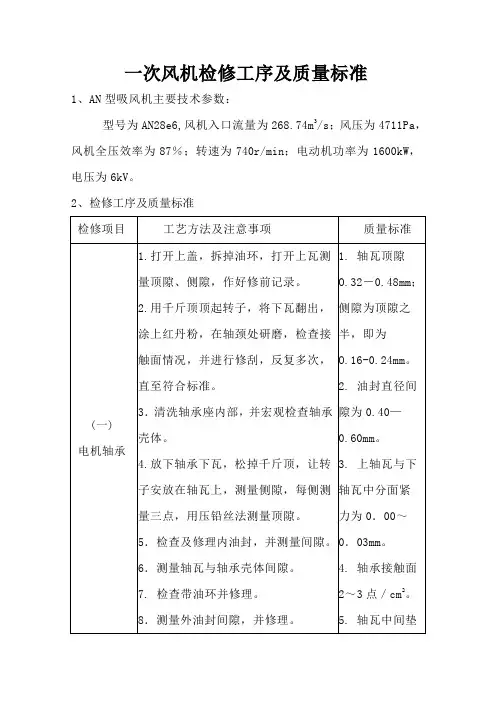

5. 一次风机 一次风机简介及主要参数、结构 一次风机设备简介： 该风机为上海鼓风机厂生产的动叶可调轴流风机，两台机组均采用2台×50%容量。采用就地吸风方式。 一次风机主要技术参数：
设备结构部件： 一次风机主要组成部件是转子、壳体、轴承箱组件、主轴、集流器、扩压器、出入口挡板等，如图。 设备部件清单： 序号名称规格/型号单位 数 量 单价 参考 总价备注 1* 叶片S1GA3377 套 1 469280 469280 48片/套 2* 叶片螺钉M12××40件288 级3 螺钉衬套4TY0003 件288 4 Fey密封 片 4TY0150 件96 5 调节杆3TY002 6 件24 1404 33696 调节杆3TY0039 件24 1521 36504 6* 滑块4TY0432 件48 468 22464 7 挡圈25 件48 8 螺栓M16×90件48 级 9 螺母M16 件48 10 轴承51314 盘48 1170 56160 进口 11 轴承7208 盘48 468 22464 进口 12 O型圈Ф45×件96 13 O型圈Ф50×件48 14 O型圈Ф70×件48 15 O型圈Ф75×件48 16 O型圈Ф95×件48 17 O型圈Ф135×件48
18 密封垫环4TY0281 件48 19 密封垫环4TY0270 件48 20 密封垫环4TY0215 件48 21 迷宫密封4TY0225 件48 1 轴承NJ340 盘 1 26559 26559 进口 2 轴承NU340 盘 1 进口3* 轴承7244 盘 2 15210 15210 进口 4* 骨架油封230×260× 15 件 2 9945 19890 进口 5* O型圈205×件 2 6* 间隔衬套4TY0577 件 2 2925 5850 7 预紧弹簧4TY0574 件8 8 抛油环4TY0575 付 2 1872 3744 9 导油环4TY0576 付 2 1053 2106 1 放油管L=5米计根 1 936 936 管箍另配 2 回油管L=5米计根 1 1287 1287 管箍另配 3 空气平衡 管 L=5米计根 1 936 936 管箍 另配 4 进油管L=2500 根 1 819 819 卡套和螺母另配 1* 液压缸Φ336/100台 1 136890 136890 国产 2 簧片4TY0090 片8 进口 3 螺销4TY0088 件8 4 垫圈4TY0089 件16 5 自锁螺母M8 件8 卡套和螺母另配 1 油管L=3000 根 1 70 2 702 卡套和螺母另配 2 油管L=3000 根 2 702 1404 风机侧 1 刚挠性联 轴器 6301-01 套 1 58500 58500 电机 侧 2 刚挠性联6301-01 套 1 58500 58500 橡胶
引风机检修步骤及工艺方法 1.1.1.1.1 管路拆卸 1.1.1.1.2 拆掉与风机相连的各类管道及测点并作好相对外壳的位置记号。 1.1.1.1.3 做好各管路的位置记号，以便回装布置临时警告标志。 1.1.1.1.4 将设备上的管路接口封闭完好，以防杂物进入。 1.1.1.1.5 静态件的拆卸 1.1.1.1.6 拆卸围带和风机壳体与吊环周围的隔音层。 1.1.1.1.7 拆掉扩散器与压力管道之间的揉性连接，叶轮外壳和扩散器、机壳入口之间的螺栓松开。 1.1.1.1.8 清洁移轨，检查运输轨道，润滑处是否可以移动。 1.1.1.1.9 将扩散器沿轴向推进压力管道中，加以固定。 1.1.1.1.10 将叶片处于关闭位置，拆卸机壳水平中分面的连接螺栓和定位销。 1.1.1.1.11 将机壳上半部吊至悬空，垂直吊起直至机壳移动不会碰到叶片为止。横向移出机壳，并放至木垫板上。 1.1.1.1.12 对各部件进行清扫检查，检查壳体各部的磨损情况，视情况进行更换。 1.1.1.1.13 叶轮的拆卸 1.1.1.1.14 拆去进口导叶装置芯筒靠近叶轮端部的部分。
1.1.1.1.15 撑住与半联轴器相连接的中间连接轴并松开半联轴器。 1.1.1.1.16 拆去中间连接轴的短轴管，将联轴器均匀加热后拆下联轴器。 1.1.1.1.17 用钢丝绳吊住叶轮上方约45°区域的4-5个叶片，稳住叶轮。 1.1.1.1.18 拆下叶轮前半部的压盘螺栓后，即可轴向移动叶轮，先轴向前移避开冷风罩，直至可以自由起吊为止。 1.1.1.1.19 拆卸并检查进口导叶 1.1.1.1.20 从进口导叶调节装置风筒和集流器风筒上半部拆去活节。 1.1.1.1.21 拆除进口集流器水平连接面上的螺栓，拆去风筒上半部之间垂直连接面上的螺栓。 1.1.1.1.22 在垂直接管处拆开进口导叶调节装置芯筒，并将其安放在轴上。 1.1.1.1.23 拆卸轴保护套和松开拉杆。 1.1.1.1.24 朝进口弯头抽出芯筒，注意不得掉下。 1.1.1.1.25 卸下夹紧螺钉，并从导叶轴上拉下执行杠杆。 1.1.1.1.26 吊开轴承座以便拆卸内侧轴承的卡环，并将卡环拆下。 1.1.1.1.27 朝向内方向抽出导叶。
ZD6道岔检修标准化作业程序 1.班前会 1.1.工长（作业负责人）布置任务：安排作业人员分工及作业地点、登记内容、卡控措施及安全预想。 1.2.驻站联络员：“作业内容已登记，计划XX时XX分给点。” 1.3.作业人员：清点工具材料。 （工具：联络工具、专用钥匙、手摇把、手锤、试验锤、克丝钳、尖嘴钳、鹰嘴钳、扁口钳、梅花扳手、300mm扳手、250mm扳手、4mm套筒、5mm套筒、6mm套筒、150mm螺丝刀、300mm螺丝刀、腻刀、钢丝刷、毛刷、油壶、钢卷尺。仪表：万用表、电流表。材料：棉纱、白市布、小铁线、开口销、各种常用螺丝、螺帽）作业人员清点工具、材料后向工长（作业负责人）报告：“工具、材料、仪表齐全。” 防护员：“防护用品齐全。”[防护服、防护证卡、口笛（哨子）、对讲机] 1.4.工长（作业负责人）：“各作业组按分工开始工作。” 1.5.防护员：“XX信号楼，XX作业组通讯试验。” 驻站联络员：“通讯试验良好。” “天窗时间XX时XX分至XX时XX分。” 防护员：“XX信号楼，XX作业组X人，XXX防护，准备进入站内。” 驻站联络员：“允许作业组进入站内，注意安全。”（作业组开始
赶赴现场，列队行进，防护员排第一，其他人员随后，穿越线路时先联系后通过）。 2.作业人员到达现场 防护员：“XX信号楼，XX作业组到达XX号道岔。”(向室内汇报作业位置) 作业人员：“XX信号楼，XX#道岔扳动确认道岔位置。”（扳动一个来回） 驻站联络员：“XX#道岔扳动，注意安全。” 作业人员：“XX信号楼，XX#道岔确认正确，开始作业。” 3.道岔外部检查 3.1.设备无外界干扰和异状，设备名称及定位标志清晰正确。 3.2.硬面整洁无杂物；箱盒油饰良好、无破损，蛇管、加锁装置良好。 3.3.箱盒基础无裂纹、倾斜度不超过10mm，箱盒底距地面不少于150mm，排水良好，信号电缆无外漏。 3.4. 三杆不碰枕木，三杆下无异物。 3.5. 定位密贴良好，尖轨基本轨间无异物，无垒边无吊板无翘头；反位密贴良好尖轨基本轨间无异物，无垒边无吊板无翘头；尖轨、心轨爬行不超过20mm。 3.6. 安装装置三杆与基本轨垂直偏差不大于20mm，转辙机机壳纵侧面与基本轨平行偏差不大于10mm。 3.7. 道岔杆件及机械传动部位动态检修 3.7.1.表示杆销孔旷量不大于0.5mm，螺栓不松动；动作杆销孔旷量
内蒙古中煤蒙大新能源化工有限公司一次风机检修规程 编制 审核 审定 批准 检修维护中心 二0一四年二月二十一日
目录 1. 总则 (1) 2. 检修周期和检修内容 (2) 3. 准备工作 (2) 4. 拆卸程序 (3) 5. 试车 (4) 6. 验收 (4) 7.常见故障及处理方 (5)
1、总则 1.1、主要内容与适用范围 1.1.1 主要内容 本规程内容主要包含公用动力型号为TLSF160-No18F左旋45°的一次风机的检修周期及检修内容，以及其检修前的准备工作、拆卸程序、检修完工后的试车及验收等内容。 1.1.2 规程适用范围 本规程适用于公用动力型号为TLSF160-No18F左旋45°的一次风机的日常检修与维护。 1.2、编写依据 本规程主要依据TLSF160-No18F左旋45°的一次风机技术资料和使用说明书编写。 2、检修周期和检修内容
2.1 检修周期 2.2 检修内容 2.2.1 小修 1)消除跑、冒、滴、漏； 2)冷却水管疏通并作水压试验； 3)出、入口风门调节； 4)检修或更换仪表或电器； 2.2.2 中修 1)包括小修内容； 2)检修或更换滚动轴承； 3)检查叶轮与挡板的间隙，清理结疤， 4) 2.2.3 大修 1) 清洗轴承箱，检查轴承，调整间隙，换油。 2) 检查叶轮，叶片磨损，堆焊叶轮做动平衡试验。 3) 蜗壳检查焊补，出口防爆板检查更换。 4) 联轴器校正中心。 5)试运转。 3、准备工作 3.1设备检修前必须与操作工联系，在确认安全后方可进行。 3.2凡在现场进行动火作业，动火前必须办理《动火证》，经主管部门 批准后方可进行。 3.3吊装、起重设备及零部件时，要有专人指挥、专人操作。严禁超负 荷，吊装物下不得有人。 3.4 拆开的设备和管孔要及时盖好或恢复。 3.5科学检修，文明施工，做到“工完、料尽、场地清”。

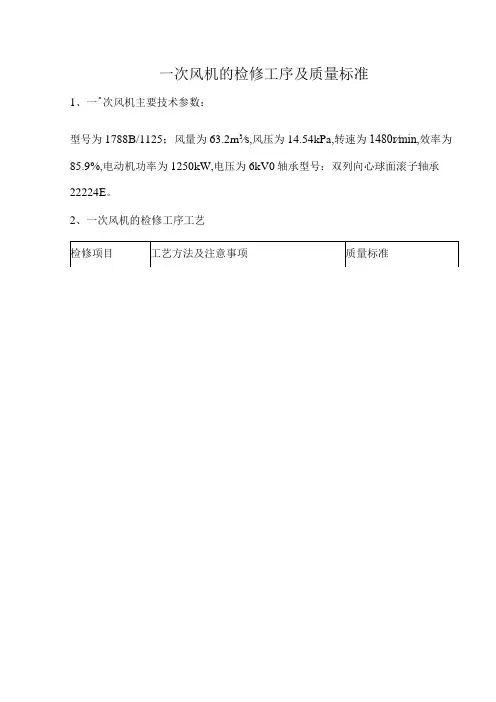

5. 一次风机 5.1 一次风机简介及主要参数、结构 5.1.1 一次风机设备简介： 该风机为上海鼓风机厂生产的动叶可调轴流风机，两台机组均采用2台×50%容量。采用就地吸风方式。 5.1.2 一次风机主要技术参数： 型式双级动叶可调轴流式数量2台 型号PAF21.1-16-2 流量（TB/BMCR）179 /124 m3/s 全压（TB/BMCR）20428/15714 Pa 入口温度31 ℃ 入口密度 1.015 kg/m3 转速1490 r/min 全压效（TB/BMCR）81.54/88.06% 叶轮直径φ1584 mm 叶廓内径φ2114 mm 机壳内径与叶片外 径间隙（动叶关闭 位置） 2.1＋0.5 叶片材料HF-1 级数 2 叶片可调范围－25o～＋20o轴功率（TB/BMCR）4191/2088kW 液压缸径和行程φ336/100 风机轴承型式滚动 轴承润滑方式稀油风机转向逆时针（电机自由看）制造上海鼓风机厂 一次风机电机 型号YKK800-4 额定功率4500 kW 额定电压10000 V 转速1493 r/min 额定电流293 A 功率因数0.913 绝缘等级 F 防护等级IP54 制造上海电机厂 一次风机液压油站 油泵形式齿轮泵型号CPA2-16 总供油量25 L/min 液压油公称压力 3.5 Mpa 润滑油公称压力0.8 Mpa 油箱容积250L 供油温度≤45℃滤网差压＜0.35Mpa 冷却面积4㎡回油温度＜65℃ 油冷却器水量 2.2 t/h 冷却器水压/水温＜0.5 Mpa/≤38 ℃油泵电机型号Y100L-4B5 电机额定功率 2.2 kW 额定电压380 V 转速1450 r/min 频率50Hz 加热器功率 2.0 kW 加热器电压380 V 制造上海利安液压润滑设备有限公司电机油站 型号XYZ-16GF 油泵型号CB-B16
600MW发电机组 引风机小修作业文件包 批准： 审定： 审核： 编写： 华电内蒙古能源有限公司包头发电分公司 2011年3月
华电蒙能包头公司 引风机 检修作业文件包 版次：3 目录 序号内容页码 1 前言 2 2 概述 3 3 检修文件包附件目录 4 4 修前设备状态检查与诊断 5 5 工作所需工作人员计划 6 6 工作所需备品配件准备 6 7 工作所需消耗性材料准备 6 8 检修所需工器具准备 6 9 检修所需测量用具准备7 10 检修所需试验器具及电动工器具准备7 11 检修所需参考图纸资料7 12 反事故技术措施计划8 13 质量检验验收及技术监督计划9 14 安全风险分析以及预防措施10-11 15 检修程序12-13 16 设备品质再鉴定单14 17 检修报告15 18 检修情况说明16 19 更换备品配件统计17 20 消耗材料统计17 21 检修实际所用工时18 22 检修记录清单19 23 检修记录20-24 24 检修文件包附件25-28
华电蒙能包头公司 引风机 检修作业文件包 版次：3前言 为认真贯彻执行《发电企业设备检修导则》、中国华电内蒙古公司《燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。 1. 编制说明： 1.1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。 1.2本检修作业文件包适用于600MW机组引风机解体检修。 1.3 本检修作业文件包的消耗材料计划根据《发电设备标准C级检修材料消耗》并结合设备修前状态诊断编制。 1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。 1.5 本检修作业文件包的设备检修工序及质检点、技术监督设置参考《火力发电厂锅炉机组检修导则第五部分烟风系统检修》（DL/T 748-2001），并结合中国华电内蒙古公司部分企业相关资料编制而成。 1.6 本检修作业文件包需经生产技术部审核，总工程师批准后方可使用。 2．编制目的： 2.1有利于检修项目管理，规范检修作业行为，便于检修管理全过程控制，确保引风机修后符合质量要求。 2.2有利于检修方执行，提供完善、标准、规范的检修作业程序。 2.3有利于检修资料归档。 3.确保目标： 3.1 确保引风机C级检修全过程无不安全因素发生。 3.2 确保引风机C级检修项目的验收率、合格率为100％，质量评价为“优秀”。 3.3 实现引风机C级检修后一次性启动成功，达到修后运行100天无故障。 3.4 确保引风机C级检修后技术参数达到目标值。 4. 引风机概述： 引风机系静叶调节轴流风机，型号AN-37e6，由成都电力机械厂生产。
山东华鲁恒升化工集团设备维护检修规程 锅炉引风机
目录 一、总则……………………………………………………… 二、设备完好标准…………………………………………… 三、设备的维护……………………………………………… 四、检修周期和检修内容…………………………………… 五、检修方法及质量标准…………………………………… 六、试车与验收……………………………………………… 七、维护检修安全注意事项…………………………………
一、总则 1．1本规程适用于吹风气锅炉、流化床锅炉通用离心式风机的检修。 1．2设备结构简述：锅炉通用离心式风机包括送风机和引风机。送风机（一次风机、二次风机）输送的介质为空气，最高温度不得超过80℃，引风机输送的介质为烟气，最高温度不得超过250℃。在引风机前必须加装除尘装置，以尽可能减少烟尘对风机的磨损。一次风机、二次风机、引风机均制成单吸入式，从电机端正视，叶轮顺时针旋转称为顺旋（右旋）风机，叶轮逆时针旋转称为逆旋（左旋）风机。风机的出风口位置，以机壳的出风口角度表示。风机的传动方式为D式，电机与风机连接均采用弹性联轴器直联传动。风机主要由叶轮、机壳、进风口、调节门及传动部分组成。（1）叶轮：一次风机、二次风机均属弯曲叶型，叶片焊接于锥弧形的轮盖与平板形轮盘中间，引风机叶轮均属后倾单板叶片（个别为机翼型），焊接于锥弧形的轮盖与平板形轮盘中间，并在叶片易磨损部位增加耐磨护板及堆焊耐磨层。叶轮均经过静、动平衡校验，运转平稳。（2）机壳：机壳是由优质钢板焊接而成的蜗形体。风机的机壳做成两种结构形式：整体机壳不能上下拆开；上下体机壳以轴中心线上下可拆开。对引风机、蜗形板作了适当加厚以防磨。（3）进风口：收敛、流线型的进风口制成整体结构，用螺栓固定在风机入口侧。（4）调节门：用于调节风机流量的装置，轴向安装在进风口前面。调节范围由60°～90°（全闭～全开）。调节门的搬把位置，从进风口方向看在右侧，对顺旋风机搬把由下往上推是由全闭到全开方向，对逆旋风机，搬把由上往下拉是由全闭到全开方向。（5）传动部分：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成；鼓风机一般采用整体的筒式轴承箱；引风机小机号采用整体的筒式轴承箱，大机号采用二个独立的枕式轴承箱；轴承箱上装有指针式温度计和油位指示器；润滑油一般采用30号机械油，加入油量按油位标志要求。引风机备有水冷装置，需加装输水管，耗水量因环境温度不同而异，一般按0.5－1m3／h考虑。 1．3主要技术参数：见表一 表一锅炉风机主要技术参数
罗茨鼓风机维护检修规程 （试行） 盐湖海纳化工有限公司
目录 1．目录 (1) 2．总则 (2) 3.规程适用范围 (2) 4.检修周期和检修内容 (3) 5.罗茨鼓风机常见故障、原因及处理方法 (9) 6.主要零部件的检修技术 (5) 7.试车与验收 (12)
. 一． 总则 本规程适用于我车间罗茨鼓风机的维护检修使用。本规程规定了罗茨风机完好标准、鼓风机的维护、检修周期与检修内容、检修方法与质量标准、试车与验收。 二． 规程适用范围 参照原化学工业部颁发的《罗茨鼓风机维护检修规程》(HG25011－91)及制造厂提供的使用说明书等有关资料，编制本规程。 本规程适用于盐湖海纳化工股份有限公司输送气体介质的罗茨鼓风机(以下简称为“罗茨风机”或“风机”）的维护检修。罗茨风机的附属设备如齿轮油泵等按各自的维护检修规程进行维护和检修。具体内容如下： 1、结构简述 罗茨鼓风机由机壳、转子组件、轴承和齿轮箱等主要部件组成， 由电动机直接驱动，或由皮带传动机构间接驱动 。
2 、完好标准 2.1 零、部件 2.1.1零、部件完整，齐全，符合图样。 2.1.2 各部连接螺栓螺母齐全满扣，连接牢固，无锈蚀，螺栓丝扣外1～3扣。 2.1.3 安全防护装置齐全可靠。 2.1.4 压力表、温度计等装置灵敏准确，并定期校验。 2.1.5 阀门及附属管线安装合理，涂色符合规定。 2.1.6 基础坚固完整。 2.2 运行性能 2.2.1 油路畅通，润滑良好，油质符合规定，实行“五定”、“三级过滤”。 2.2.2 压力、流量平稳，各部位温度正常，电流稳定。 2.2.3 运转平稳，无异常振动、杂音。 2.2.4 达到设备铭牌出力或查定能力。 2.3 技术资料 2.3.1 设备档案齐全，各项数据填写及时、准确；设备档案应包括如下内容： 2.3.1.1 风机的出厂合格证、质量证明书，开箱检验记录； 2.3.1.2 风机的安装、验收记录； 2.3.1.3 风机的设备履历卡片及运行、检测、检修、验收、缺陷
. 引风机检修工艺规程 7.1 设备简介及主要参数、结构： 7.1.1 简介： 引风机规格：AN37e6(V19+4°)静叶可调轴流式风机。我厂选用二台×50%容量，并联运行，双吸入口导叶可调，轴流式风机。引风机所输送的介质为高温烟气，因高温，对风机结构、材料都有较高的要求。因烟气中含硫等有害气体对风机将产生腐蚀，因此，引风机设计时规定有最低及最高温度范围。考虑到磨损因素，引风机的转速要比送风机低，并选择耐高温、耐腐蚀的材料或在叶片易磨损部位堆焊硬质合金。离心式风机的优点是结构简单，运行可靠，在额定负荷时效率最高。但其缺点是体积庞大，低负荷时效率大幅下降，我厂采用静叶可调轴流式风机正是考虑这一点。 7.1.2 设备主要参数： 引风机 型式AN静叶可调轴流式数量2台 型号AN40e6(V19+4°)流量（TB/BMCR）656/541(m3/s) 入口静压 （TB/BMCR） -4184.3/-3347.5Pa静压（TB/BMCR）/ Pa 入口全压 （TB/BMCR） -3926/-3172Pa全压（TB/BMCR）5401/4321 Pa 入口温度（TB/BMCR）150/143℃ 入口密度 （TB/BMCR） 0.748/0.750 kg/m3 出口烟温（TB/BMCR）/ 转速740r/min 全压效率（TB/BMCR）83.8/86.8 % 轴功率（TB/BMCR）4181/2677kW 叶片可调范围-750～30O叶片共1级 19片 叶轮外径4000mm轴承型式滚动轴承 轴承润滑方式油脂润滑轴承冷却方式冷却风机强制冷却旋转方向逆时针（从电机侧看）制造成都电力机械厂引风机电机 型号YKK1000-8功率5000 kW 额定电压10000 V 额定电流332 A 额定转速747 r/min 绝缘等级 F 防护等级IP54 制造上海电气集团上海电机厂有限公司 引风机电机油站 型号XYZ－16GF 油箱容积0.63 m3工作压力0.3 Mpa 公称流量16 L/min 供油温度≤42 ℃ 冷却水压力0.2～0.3 Mpa 冷却水量 1.8 m3/h
文件审批笺
- 1 -
- 2 -
目录 1 目的 (4) 2 适用范围 (4) 3 术语和定义 (4) 4 职责 (4) 4.1 工程管理单位 (4) 4.2 维修管理单位 (4) 4.3 客户关系管理单位 (5) 4.4 维修外委物业管理单位 (6) 4.5 自有资产运营管理外委项目物业管理单位 (6) 4.6 成本管理单位 (6) 4.7 会计核算单位 (6) 4.8 招标管理单位 (6) 5 工作程序 (7) （一）项目质保期内维修管理 (7) 5.1 维修管理工作交接 (7) 5.2 客户维修信息受理、记录、分派 (8) 5.3 物业报修核实与处理 (8) 5.4 客户验收 (10) 5.5 维修回访 (11) 5.6 EMS维修告知函件的发送 (11) 5.7 督促保障机制 (11) （二）质保期内质量投诉、赔付管理 (12) 5.8客户质量投诉处理 (12) 5.9 维修信息汇总与分析 (14) 5.10 维修信息回馈 (14) （三）质保金退款管理 (14) 5.11 EMS扣款函件发送 (14) 5.12 维修费用结算管理 (14) 5.13 质保金退款管理 (15) （四）项目缺陷改造、自有资产维修及缺陷改造管理 (15) 5.14 项目缺陷改造、自有资产维修及缺陷改造管理 (15) 5.15 工程维修改造外包方选择 (15) 5.16 工程维修改造合同管理 (16) 5.17 维修资料备案及归档保存 (16) 6 支持性文件 (16) 7 相关记录 (17) - 3 -
1 目的 根据集团公司战略发展的需要,维修管理职能从和骏公司CRM部剥离到各子（分）公司。为规范成都分公司管辖范围内的维修管理工作，提高工程质量维修效率，提升客户的满意度，特制定本工作标准及流程。 2 适用范围 适用于成都分公司管辖范围内的项目缺陷改造、自有资产维修及缺陷改造、工程质保期内的维修管理工作。 3 术语和定义 3.1 单项维修工程：指一次物业报修包含的全部维修工程内容。 3.2 缺陷反馈：对建设工程在规划、设计、施工等过程中形成的质量瑕疵所进行的识别、分析、改进与评价管理等。 3.3 后备维保单位：是指由招标管理单位采用招投标的方式确定并签订维修服务协议的合作单位。在原责任单位不能按要求实施维修时，由我司或我司委托的物业管理公司项目部安排其进行工程维修处理。 3.4 维修外委项目：指与我司签订维修管理委托协议，并由我司支付托管费用的物业管理公司进行管理的项目。 3.5 缺陷改造工程：包括但不限于新建、改造工程，装饰装修工程，安装工程，设备设施系统升级更新工程等。 4 职责 4.1 工程管理单位 4.1.1 负责项目竣工验收后至移交维修管理单位管理以前期间的维修管理工作。 4.1.2 负责组织项目物业管理移交现场交底会议，办理项目物业管理移交手续，同时与维修管理单位办理项目维修管理移交相关手续。 4.1.3 项目物业维修管理移交前3个工作日内向维修管理单位提供完善的、经核实的项目《施工单位联系方式汇总表》（含施工单位的维保到期时间、维保范围、公司联系方式、项目负责人联系方式及质保负责人联系方式、寄送函件详细地址等内容）。 4.1.4 针对项目物业维修移交前发生的质量问题进行汇总，用《项目维修移交确认单表二》记录；负责并督促责任施工单位在规定期限内维修整改完毕。 4.2 维修管理单位 4.2.1 对已交付物业的维修工作进行归口协调管理和督导。 - 4 -

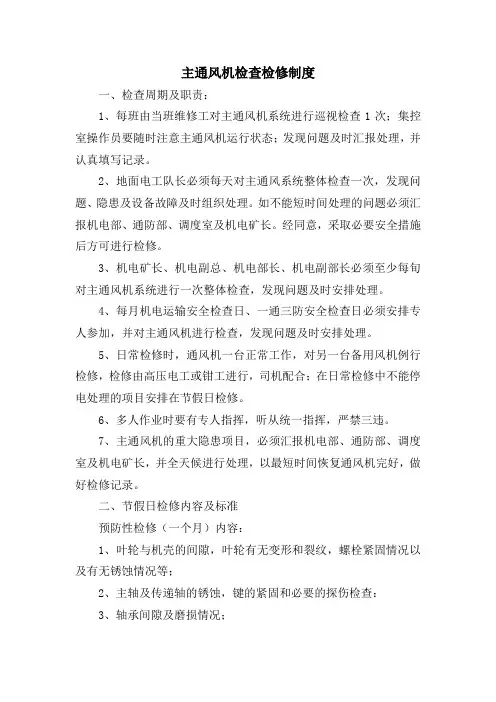

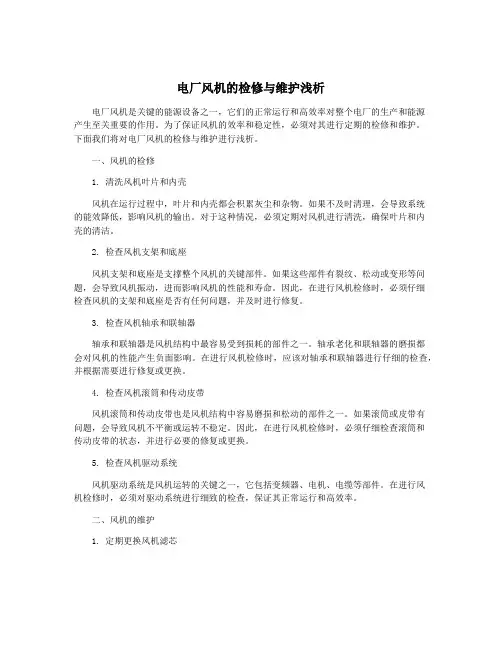

风机检修工艺规程 修编：尹永军 初审： 复审： 批准： 2008-5-20发布 2008-5-20实施
前言 目次 前言 1 范围 2 引用标准 3 技术数据 4 检修周期 5 检修项目 6 检修工艺及质量标准 7 常见故障及处理方法 附录A (提示的附录) 备品备件明细表 附录B (提示的附录) 大修主要材料 附录C (提示的附录) 大修专用工具
1范围 1.1本标准规定了风机检修周期、项目和质量标准、检修工艺方法等。 1.2本标准适用于李家峡水电站风机维护及检修工作。 2引用标准 2.1厂家产品技术说明书 3设备规范及技术数据
3.3送、排风机主要组件： S-1、S-2：新风段B×H×L=4050×4200×1000 4个（带进阀1200×1500 16个），初效过滤段B×H×L=4050×4200×1350 4个，中间过滤段B×H×L=4050×4200×1125 4个，电加热段B×H×L=4050×4200×1350 2个离心式双进风送风机4-79Ne2-18型Q=20.0×1042台，回风处理机组LNAR-160型2台，玻璃钢复合钢管156M，钢质风管及弯管B×W=1000×400 50米，多叶调节阀W×H=3000×2100 2个矩形网板回风口W×H=3000×2100 2个，矩形电动阀2个，圆形电动阀26个，双层百叶风口FSY-HB8063AK-F型50个，多叶调节阀W×H=3000×2100 2个，矩形网板回风口W×H=3000×2100 2个，矩形电动阀22个，圆形电动阀26个，双层百叶风口FSY-HB8063AK-F型50个及予埋通风管等。 S-4、S-5、S-7、S-8：装配式空调机ZKT60型Q=2×34562 m3/h 4台；自动复位防烟防火阀FFZ（SFVMD）型A×B=1250×630 8个；自动复位防烟防火阀FFZ （SFVMD）型A×B=400×320 2个；90°矩形弯头A×B=1600×500 8个；矩形变径管A1× B1/A2×B2=2-1250×630/1600×1250 4个；直风管A×B=1600×500 53M；防火防尘回风口A ×B=1600×1000 4个；防火防尘回风口A×B=1200×500 12个；百叶风口W×H=1800×3000 2个；直风管A×B=2000×800 16M；防火调节阀621（SFVD）型A×B=2000×800 2个；百叶风口W×H=1800×3000 1个；防火调节阀A×B=1800×3000 1个；双层百叶风口A×B=300×150 119个；双层百叶风口A×B=400×200 6个；双层百叶风口A×B=1000×400 2个；双层百叶风口A×B=400×320 2个；双层百叶风口A×B=800×200 2个；镀锌铁皮钢管A ×B=500×320 36M；LNA-120型新风处理机组1台；S-4，S-5供水管60M及予埋管。 S-6：组合式空调机ZKT30 Q=30000 m3/h 1台；防静电地板风口HDY-3型A×B=150×350 41个；防静电地板风口HDY-4型Φ=150 4个；防火风口FFKF-1型A×B=1000×500 1个；防火风口FFKF-1型A×B=500×500 3个；百叶风口FSY-H型A×B=500×500 1个；网板风口FHW5020AF型A×B=500×200 2个；网板风口FHW4040AF型A×B=400×400 2个；固定百叶风口W×H=1600×2400 1个；常开防火阀621（SFVD）W×H=1600×2400 1个；矩形弯头A×B=1600×500R=1600R=1850 3个；矩形弯头A×B=1250×630R=1250 1个；变径弯头A×B=1600×630/1250×630R=1250 1个；回风管A×B=1600×500 13M；回风管A× B=1000×500 1.5M；回风管A×B=500×250 1M；送风管A×B=1600×630 8M；LNA-120型新风处理机组 1台。 S4、S5、S7、S8：装配式空调机ZKT60 Q=2*34652 m3/h 4台；自动复位防烟防火阀FFZ（SFVMD）型A×B=1250×630 8个；自动复位防烟防火阀FFZ（SFVMD）型A*B+400*320 2个；LNA-120型新风处理机1台。 S-9、S-10：正压送风机SWF8型Q=20000 m3/h 2台；圆风管止回阀FEYΦ800×1/Φ800×1 0.3M；多叶送风口922B1（SFD）型A×B=320×800 10个；多叶送风口922B1（SFD）型A×B=400×400 10个；多叶送风口922B1（SFD）型A×B=500×320 5个。 S-11：玻璃钢轴流送风机FRPT35-12型Q=6300 m3/h 1台及予埋钢管等。 P-1～P-5：混凝土竖井排风道，从主变室通向副厂房屋顶。主要为1~5#主变室排风。自动复位防烟防火阀FFZ（Q）型2800×2800 6个；电动矩形对开多叶调节阀T308-1型1200×1600 6个；排烟防火调节阀FFZ（Q）型1500×2000 4个；排烟防火调节阀FFZ（Q）型800×2000 7个；排烟防火调节阀FFZ（Q）型1250×2000 1个；排烟防火调节阀FFZ（Q）型1800×2000 1个。 P-6：离心风机B4-72-11NO10型Q=20800 m3/h；防火进风口320×320 3个；防火进风口800×320 12个；矩形吸风口300×150 T208-1 7个；矩形吸风口400×150 T208-1 9个；多叶调节阀400×320 1个；多叶调节阀630×800 1个；防火阀400×320 1个；防火阀630×800 1个；排风管400×320 1个 58M；排风管630×800 1个 60M。
S700K道岔检修标准化作业程序 1.班前会 1.1.工长（作业负责人）布置任务：安排作业人员分工及作业地点、登记内容、卡控措施及安全预想。 1.2.驻站联络员：“作业内容已登记，计划XX时XX分给点。” 1.3.作业人员：清点工具材料。 （工具：联络工具、手摇把、专用钥匙、手锤、试验锤、克丝钳、尖嘴钳、鹰嘴钳、扁口钳、梅花扳手、300mm扳手、250mm扳手、4mm套筒、5mm套筒、6mm套筒、150mm螺丝刀、300mm螺丝刀、腻刀、钢丝刷、毛刷、油壶、钢卷尺。仪表：万用表、电流表。材料：棉纱、滚珠丝杠油、小铁线、开口销、密贴调整片、各种常用螺丝、螺帽） 作业人员清点工具、材料后向工长（作业负责人）报告：“工具、材料、仪表齐全。” 防护员：“防护用品齐全。”[防护服、防护证卡、口笛（哨子）、对讲机] 1.4.工长（作业负责人）：“各作业组按分工开始工作。” 1.5.防护员：“XX信号楼，XX作业组通讯试验。” 驻站联络员：“通讯试验良好。” 防护员：“XX信号楼，XX作业组X人，XXX防护，准备进入站内。” 驻站联络员：“允许作业组进入站内，注意安全。”（作业组开始
赶赴现场，列队行进，防护员排第一，其他人员随后，穿越线路时先联系后通过）。 2.作业人员到达现场 防护员：“XX信号楼，XX作业组到达XX号道岔。” 作业人员：“XX信号楼，XX#道岔扳动确认道岔位置。”（扳动一个来回） 驻站联络员：“XX#道岔扳动，注意安全。” 作业人员：“XX信号楼，XX#道岔确认正确，开始作业。” 3.道岔外部动态检修 3.1.设备无外界干扰无异状，设备名称及定位标志清晰正确。 3.2.硬面整洁无杂物；箱盒无破损，蛇管、加锁装置良好。 3.3.箱盒基础无裂纹、倾斜度不超过10mm，箱盒底距地面不少于150mm，排水良好；信号电缆无外漏。 3.4..各部螺栓紧固、满帽，防松装置、开口销齐全，附有绝缘的杆件绝缘完整作用良好。 3.5.定位密贴良好，尖轨基本轨间无异物，无肥边，滑床板油润无污无吊板，限位铁与钢轨间隙为1-3mm符合标准；反位密贴良好尖轨基本轨间无异物，无肥边，滑床板油润无污无吊板，限位铁与钢轨间隙为1-3mm符合标准；尖轨、心轨爬行不超过20mm。 3.6.外锁闭锁钩与U型框固定螺栓不摩卡，锁闭杆接触的摩擦面及运动范围内无砂石、无异物等，运动灵活，无卡阻。钩式外锁闭表示拉杆接头铁坚固、不松动。锁闭锁钩、锁闭杆及锁闭铁清洁、油润、无
Ⅲ-WD1-JZ-010-A3 锅炉地下设施引风机基础及检修第1页共18页 支架基础工程 1.工程概况和工程范围 1#机组引风机基础及检修支架基础位于1#机组主厂房锅炉间南侧，锅炉基础轴线K6列距引风机基础及检修支架基础A轴线56.40m，主厂房5轴线（锅炉中心线）为引风机基础及检修支架基础的第五轴线。引风机基础及检修支架基础横向1～9轴总长61.40m，纵向A 列～D列总宽15.30m。引风机基础及检修支架基础零米以下基础为现浇钢筋混凝土独立基础，检修支架基础间采用剪力墙和联系梁相连接，基底标高-3.80m。引风机基础及检修支架基础±0.00m标高相当于绝对标高4.40m，其高程控制以厂区控制桩为基准点，进行测量。因引风机基础及检修支架基础地下水位在-3.00m以上，根据水质报告，地下水对砼有强腐蚀，固此，所有基础砼（包括垫层）中均需掺入SRA-I型防腐剂，掺入量为水泥用量的2%,所有基础外侧均刷厚浆型环氧煤沥青防腐涂料2遍。 2.编制技术方案依据的技术文件 《电力建设消除施工质量通病守则》 《火电施工质量检验及评定标准》土建工程篇 《电力建设施工及验收技术规范》SDJ69-87
《电力建设安全工作规程》第一部分：火力发电厂，DL5009.1-2002 《电力建设安全健康与环境管理工作规定》国电电源[2002]49号《混凝土结构工程施工质量验收规范》GB50204-2002 《引风机基础及检修支架基础施工图》10-F038S-T0342 《1#机组基础外防腐工程施工技术方案》Ⅲ-WD1-JZ-FF-A1 施工应具备的条件3. Ⅲ-WD1-JZ-010-A3 锅炉地下设施引风机基础及检修第2页共18页 支架基础工程 3.1施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求。 3.2建立测量控制网，并经甲方、监理等验收合格。 3.3对进场的所有施工人员进行了三级安全教育，特殊工种作业人员已经经过培训合格，持证上岗。 3.4钢筋、水泥、砂、石、外加剂等施工原材料根据材料计划准备充足，同时完成必要的复试和检验。 3.5施工机具、设备、架模工具等根据施工组织设计的要求进场，其性能、数量、质量满足施工需要。 4.施工工艺流程及施工方法、技术措施 4.1施工步骤及施工方法： 4.1.1 施工步骤
