空港门诊楼改造工程外幕墙工程
脚手架施工方案
公司名称
脚手架施工方案
一、编制依据
1.1、《建筑施工扣件式脚手架安全技术规范》（JGJ130-2010）；
1.2、《建筑施工安全检查标准》（JGJ59-99）；
1.3、《建筑结构荷载规范》（GB50009-2010）；
二、工程地点
位于北京市顺义区后沙峪镇双裕街49号。
三、施工部署
3.1、脚手架搭设在建筑的一至三层、局部四层，高度为15米。为满足总体进度要求，总共分为2段施工；其中第一施工段为南立面，其他立面为第二施工段，须搭设外挑双排脚手架施工。外墙为铝板幕墙、玻璃幕墙及真石漆涂料工程。脚手架立杆的间距为1.5米，横杆为1.5米，脚手架的拉接点为横向不大于5米，高度不大于4米，抱梁拉接，如无法拉接的情况下，把架体拉宽，作支撑架所用，使脚手架增加稳定性和劳固性，脚手架剪刀撑设置不大于5根立杆一直到顶。
脚手架板，在操作面处满铺一层脚手板，兜心网每6米高设一道，脚手架的外侧满挂一道绿色密目网，脚手架的底部满铺两道通板，作架子的底板，板的厚度不小于5公分或铺脚手板。
3.2、管理领导小组
脚手架搭设小组，全面负责架体搭设过程中的主案设计，现场指挥、材料供应、安全检查、安全监督过程中验收和使用管理工作。
3.3、教育培训
幕墙脚手架搭设前由安全部门组织架子工和班组长认真学习脚手架搭设的各项规范和规定和本施工方案，牢记各项安全操作规程。施工前对架子工做好详细的技术及安全交底，施工班组长必须对每个工人都进行详细的交底，强化安全意识、强调安全注意事项。
四、施工准备
4.1、技术人员熟悉图纸，熟悉各个部位及高度的结构变化，项目部位组织必要的物料进场，其中包括ф48×3.5mm钢管、对接扣件、直角扣件、脚手板、旋转扣件和安全网等，以备脚手架搭设使用；
4.2、有关作业班组应组织足够的作业人员，准备脚手架的搭设；同时在施工前，应当组织有关技术人员和安全员对作业班组进行作业前技术、安全交底。架子正必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体验合格后方可从事脚手架安装、拆除作业。
4.3、攀登高处作业人员以及搭设高处作业安全设施人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查。严禁患有高血压、心脏病、恐高症、精神失常的人员从事高空作业。攀登和高空作业时必须佩戴安全带、穿防滑鞋。
施工作业场所有可能坠落物件，应一律先行撤除或加以固定。高处作业中所有的物料，均应堆放平稳，不妨碍通行和装卸。拆卸下的物件及余料和废料均应及时清理运走。
五、脚手架的搭设顺序：
摆放扫地顺杆树立杆并与扫地杆扣紧装扫地小横杆并与立杆
和扫地顺杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆设置抛掌安第二步大横杆设连墙件安第三、四步大横杆和小横杆安连接杆接立杆设剪刀撑……。
5.2、脚手架材料
钢管采用外径为48mm，壁厚3.5mm，其材料不得弯曲变形，锈蚀钢管不得使用。钢管、扣件、脚手板、安全网等必须使用合格材料。
5.3、搭设的注意事项
5.3.1脚手架每根立杆间距1.50米横杆间距为1.50米，每块脚手板下小横杆不能少于3根。
5.3.2、脚手架的立杆连接处不能在同一个水平线上，要相互错开，大横杆的接头部位不能在同一步距内。
5.3.3、剪刀撑每5根立杆设一组，其角度在45°—60°之间，剪刀撑搭接长度为≥1 m，搭接处用旋转扣件固定，扣件数不能少于3个，并且均匀布置，端头扣件离杆件端头长度为100mm.。
5.3.4、脚手板要对头铺设、铺满、铺平，每块板不小于3根横杆。
脚手板的探头长度为130~150mm。对头两端脚手板外伸长度之和不应大于300mm。
脚手架搭设完毕后经有关部门验收合格后方可使用。
六、脚手架的拆除
脚手架的拆除是脚手架安装的逆顺序。在脚手架拆除前应作好以下工作：
6.1、对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架过行修整和加固，以保证脚手架在拆除过程中不
发生危险。
6.1.2、在拆除脚手架时，应先清除脚手架上垃圾杂物，清除时严禁高空向下抛掷，大块的装入口袋内传递至楼层再运走。能用扫帚集中的要集中装入口袋内运下。
6.1.3、脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织、指挥联络的方法和用语，拆除的安全措施和警戒区域；
严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：密目立网栏杆脚手板部分剪刀撑第一步连墙件大横杆小横杆立杆……。
七、施工安全措施
7.1、架体基础必须夯实，不得出现泡水现象。
7.2、扫地杆离地为200mm，除纵向扫地杆外，每根立杆处必须有一根横向
扫地杆。
7.3、所有杆件在相互之间的交点处必须上好扣件，不得遗漏。
7.4、遇门洞口处需要预留通行口时洞1=两侧需要设置斜杆，每侧两根。斜
杆分别与两侧的立杆、水平杆和洞口上部的杆件连接。斜杆的下端必须与下面垫板顶紧。
7.5、架体所用材料必须是符合国家标准的材料，不得使用劣质品。
7.6、绑扎安全网所用绳索必须是尼龙绳，不得用铁丝代替。
7.7、连墙件必须与钢结构柱子连接牢固，并不得随意拆动。因幕墙施工需
要拆动时，必须经技术、安全部门同意，并不能同时拆动相邻三个以上连
墙件。经同意拆卸的连墙件，当幕墙在此处的施工完成时，应立即恢复该连墙件。
7.8、本脚手架是供幕墙施工人员操作使用的，并非承重架，不得堆放电焊机、钢管、配件等材料，其允许施工荷载为200kg/m2。
7.9、搭设脚手架的施工人员必须系好安全带和戴好安全帽。喝了酒的人员不得上班干活。施工人员不得在现场嬉戏打闹。
7.10、脚手架拆除前必须在非安全区域范围内拉好警戒线，并有专职安全员负责警戒。
7.11、脚手架拆除时，其杆件、扣件等材料不得从高处抛落地面，必须以传递的方式传至楼层或地面。
八、结构计算
8.1荷载计算
8.1.1、恒载：
脚手架结构自重（包括立杆、纵向水平杆、横向水平杆、斜撑和扣件等自重）：查JGJ130—2001；由插入法得：当纵距为1.5m，步距为1.5m时每米立杆结构自重标准值：gk：0.129KN/m。
按15m计算时：
NG1K=15×0.1297=1.9455KN
式中：NG1K—为结构自重标准值。
构配件自重（包括脚手架、栏杆、安全网等）：查：JGJ130-2001由插入法得：
NG2K=（N1K+N2K）×b×L×n/2=（0.35+0.14）×1.2×1.5×1/2=0.441KN
式中：NG2K—构配件自重标准值。
N1K—脚手板自重标准值
N2K—栏杆，挡脚板自重标准值。
B—立杆横距。
L—立杆纵距。
N—施工时脚手板层数：1层。
8.1.2、活载
施工荷载：QK=2.0KN/m2，查JGJ130-2001 4-2-2得
NQK=2.0×1.5×1.3=3.6KN
式中：NQK—活荷载标准值。
8.1.3、轴向力N
综合以上各荷载
N=1.2×(NG1K+NG2K)+1.4NQK
=1.2×(1.9455+0.441)+1.4×3.6
=7.9KN
8.1.4、风荷载
ωK=0.7·βZ·uZ·uS·ωO
式中：ωK—风荷载标准值（KN/m2）
βZ—风振系数，取1.0；
uZ—风压高度变化系数，按现行国家标准《建筑结构荷载规范》规定采用。地面高度为15m，A类地区，取值为1.77。
“S—脚手架风荷载体型系数，对全封闭脚手uS=03f，为按脚手架情况确
定的挡风系数，f查JGJ130-2001得f=0.112。
ωO基本风压（KN/m2）按现行国家标准，《建筑结构荷载规范》采用，该地区取0.6KN/m2。
ωK=0.7×1×1.77×0.146×0.6=0.08 KN/m2。
8.2、横向水平杆计算
8.2.1、小横杆强度验算：
最不利荷载组合条件下的计算简图如下：
最不利荷载组合
因为q恒所占比重较小，因此可偏安全简化，按下式计算Mmax:
Mmax:=1/8（q活+q恒）b2。
=1/8qb2
q-1．2（GK ×C+）+1.4KQQM×C
式中GK—脚手架自重，查表得，GK=0。35KN/m2；
C—小横杆间距，C=075m
GK—钢管单位长度的自重，查表得，gk=38.4N/m
KQ—施工活荷载不均分布系数，一般取KQ=1.2：
QM—施工荷载标准值，取2.0KN/m2;
Q=1.2×(350×0.75+38.4)+14×1.2×2000×0.75=2881N/m；
Mmax=1/8×2881×1.22=518.6N·m
验算抗弯强度：
Mma
a= ≤f
W
式中：W—小横杆钢管净截面抵抗矩，由钢管规格ф48×3.5,查表得518600 W=5080mm3
所以：a=518.6×1000/5080=102N/m m2（205N/ m m2）
结论：安全
XXXXXXXXXXXX工程 模板内支撑 体系脚手架 施 工 方 案 编制单位： XXXXXX建筑工程有限公司 编制人： 审核人： 编制日期：二0XX年九月
目录 1、工程概况 (1) 2、编制依据 (1) 3、脚手架材料选择和质量规定 (1) 4、脚手架的搭设、使用和拆除的一般规定 (4) 5、施工准备 (7) 6、主要施工方法 (8) 7、计算书 (9)
1、工程概况 本工程XXXXXXXX投资建设，XXXXXXXXX设计院设计，由XXXXX监理有限公司进行工程监理，XXXX建筑工程有限公司组织施工。建设地点：XXXXXXX,工程名称：XXXXXX，总建筑面积2516.02㎡，结构框剪结构，建筑安全等级一级，屋面防水等级为一级，地下室防水等级为一级，耐火等级为一级，地下室耐火等级为一级，抗震设防烈度为6度，设计使用年限为50年。建筑物总高度为15.3m。 2、编制依据 2.1 施工图，施工组织设计； 2.2 《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）； 2.3 《建筑施工安全检查标准》（JGJ59-2011） 2.4 《建筑工程施工现场供电安全规范》（GB50194-93）； 2.5 《建筑机械使用安全技术规程》（JGJ33-2001）； 2.6 《施工现场临时用电安全技术规范》（JGJ46-2005）； 2.7 《建筑施工手册》（第四版） 3、脚手架材料选择和质量规定 结合本工程结构特点以及钢管刚度好、强度高的优点，本工程脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则： 3.1钢管 3.1.1脚手架钢管使用租赁钢管。

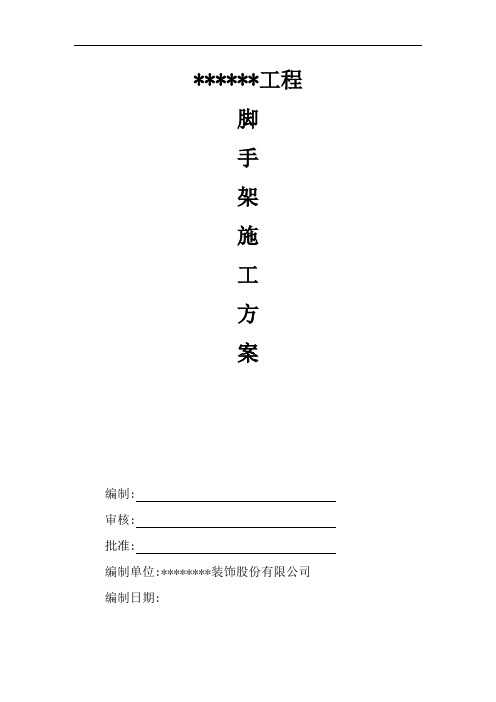

******工程 脚 手 架 施 工 方 案 编制： 审核： 批准： 编制单位：********装饰股份有限公司编制日期：2018年09月
