干燥设备设计选型 Prepared on 22 November 2020

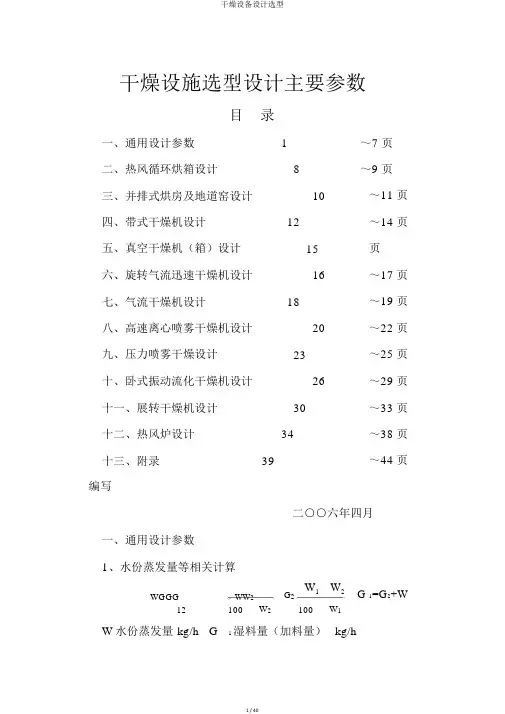

干燥设备选型设计主要参数
目录
一、通用设计参数1～7页 二、热风循环烘箱设计8～9页
三、并排式烘房及隧道窑设计10～11页 四、带式干燥机设计12～14页 五、真空干燥机（箱）设计15页 六、旋转气流快速干燥机设计16～17页 七、气流干燥机设计18～19页
八、高速离心喷雾干燥机设计20～22页 九、压力喷雾干燥设计23～25页 十、卧式振动流化干燥机设计26～29页 十一、回转干燥机设计30～33页 十二、热风炉设计34～38页 十三、附录39～44页 编辑
二○○六年四月
一、通用设计参数 1、水份蒸发量等有关计算
1
2
12
2210010021 W W W G W W W G G G W ?-?-?=?-?-?=-=
G 1=G 2+W
W 水份蒸发量kg/hG 1湿料量（加料量）kg/h
G 2干料量（产品）kg/h 质△W 1初含水率XX%△W 2终含水率X%
产量h kg W W G G /100100211
2?-?-=加料量h kg W W G G /1001001
2
21?-?-=
2、热量计算
A 、干燥时间在1分钟内（瞬间干燥） （如：喷雾干燥、闪蒸干燥、气流干燥等） 干燥一公斤水需用热量在：1600～2000kcal
B 、干燥时间在～小时内的设备（一般干燥） （如：带式干燥，振动干燥、回转筒干燥等）
干燥一公斤水需用热量在1400～2000kcal （产量大的取大值）
C 、干燥时间大于2小时以上的设备（缓慢干燥） （加烘箱、烘房、真空干燥等） 干燥一公斤水需用热量在1200～1600kcal
D 、对初含水低（<10%）而产量大的物料干燥，应增加物料升温时所需用热量。
对室外温低于0℃的产生环境则应另增加计算热量。 对每批次进料量大物料又经常变更，初含水难以确定的则热量1600～2000kCal/kg ，如：烘干各类中药片剂。
在一般估算时或物料特性不明时应取1600～2000kCal/kg 3、电加热功率计算（P 、KW ）
A 、控设备内腔体积计算（M 3）
腔内温度≤700℃KW v p 32)7050(-= 腔内温度≤400℃KW V P 32)5035(-= 腔内温度≤300℃KW V P 32)3025(-= 腔内温度≤200℃KW V P 32)2015(-=
B 、按设备内表面积来计算（共6个面M 2） P=(4～7) P=(3～5) P=(2～4) F 内表面积M 2
注：小型设备取大值，大型设备取小值 使用温度≤300℃时，可用翅片式电加热算 使用温度>300℃时，应来用电阻丝或电阻带加热 最好采用燃油、燃气直火炉加热 C 、经验公式计算 ≤300℃16～22KW/m 3 ≤250℃10～16KW/m 3 ≤200℃6～10KW/m 3 ≤150℃4～6KW/m 3 ≤100℃2～4KW/m 3
计算后再乘以～安全系数为使用功率
D 、按使用热量计算
P=K2Q/860·K1KW
K1电压波动系数～1
K2安全系数～
Q使用热量Kcal/h1KW=860Kcal
上式可简化为P=
注：每批次干燥时间大于3小时，则按～1kg水来设计
E、按被加热物料重量来计算
P=G·C△t/860ηkw
G被加热物料总重量kg/h
C物料比热Kcal/kg·℃
△t加热前后的温度差△t=t1-t2℃
η热效率～
F、用远红外加热时（适用于烘道）
烘道内温度80～200℃3～7kw/m3
烘道内温度60～80℃～3kw/m3
注：1、用石英管时选小值。用碳化硅板时选大值，再乘安全系数。
2、辐射距离：静止工作150～550mm
运动工作10～150mm
辐射器间距150～250mm
4、蒸汽换热器选用计算（饱和蒸汽）
A、估计计算
干燥一公斤水需用蒸汽量2～4公斤（热风循环式为2～3公斤），而1公斤蒸汽需用1m 2的换热面积（热风循环式为2～2.5公斤）。
1kg 蒸汽约提供500Kcal 热量，风温120～150℃ 故换热面积A 0=R=Q/500 m 2
Q 热量Kcal/hA 0换热面积m 2R 使用蒸汽量kg/h 注：若用过热蒸汽时，则350kcal/kg 来计算换热面积。 B 、初步计算
t
K Q A ????=
φη
0m 2
Q 使用热量Kcal/h η热效率安全系数～
K 传热系数20～30Kcal/m 2·h·℃ 温度系数～
△
t 空气平均温度△t=（t 进+t 室）t 室=20℃t 进=150℃
则△t=65 ℃
上式可简化为A 0=（～）Qm 2
(即10万大卡/h 热量所需换热面积为90～100 m 2) 5、加热水所需热量计算 水的比热为1Kcal/kg·k （kg·k ）
K 开尔文温度折换为摄氏温度时t=℃+273 例：10kg 水加热到100℃时所需热量： 10×1×（100+273）=3730千卡折合用电
6、蒸汽换热器再加电加热计算
A、正常蒸汽温度为150℃，若要求风温为200℃时，室温为10℃时
蒸汽换热时用热量Q1=L0q1Kcal/h
L0热风量m3/hq1=·△t·γKcal/kg
q1=×(150-10)×=
再计算出风温达到200℃时应增加的电加热功率
q2=×(200-150)×=
电供热量为Q2=L0·q2电功率P=Q2/860KW
（1KW=860Kcal）
B、查图法计算
已知蒸汽换热风温150℃及风量m3/h，可查图求出供热量Q1（万大卡/h）
再查风温为200℃时（风量不变），供热量Q2
电加热功率P=Q/860（Q=Q2-Q1）
7、其他参数计算
A、热空气密度及热含量
ρ=273+tkg/m3t热风温度℃
空气比热C=～kg℃(当120～400℃时C=
单位热含量q=·t·ρkcal/m3
空气升温所需单位热含量q1=(t-t0)ρ
t0为室温取15℃t为风温℃
B、表压（压力表指示压力）kg/cm2
表压=绝对大气压－1
蒸汽汽化热490～kg平均平500kcal/kg
蒸汽密度r=273+tkg/m3
r=～0.489 kg/m3平均取
C、空气过滤器面积计算（初效、中效）
A=Q/ζm2Q空气量m3/hζ透气率m3/m2·h
ζ≤2m3/m2·s即过滤风速V≤2m/s
阻力<200Pa
D、管道风速及流量计算
一般在8～16m/s，设计初算取10～14m/s
L=A·vm3/sA管道截面积m2 A=πr2
v管道风速m/s一般取8～16m/s
E、热空气使用量
L=Q/(t1-t2)kg/h
Q使用热量kcal/h空气比热容c=kg·℃
t1进风温度℃，t2出风温度℃
又，已知使用热量和进风温度后可查图得出使用风量。单位气耗量i=L/Wkg气/kg水W水份蒸发量kg水/h
8、各类燃料的发热量
空气系数：固体燃料α=～；液体燃料α=～；气体燃料α=～单位燃烧生成烟气量L d=b/1000·Q d·αNm3/Nm3(kg)
b系数，固体燃料b=液体燃料b=
天然气b=煤气b=～
Q d发热值kcal/Nm3(kg)
α空气系数L d实际生产气量Nm3/Nm3(kg)
在估算时，生产气量可取12～15Nm3/Nm3(kg)
二、热风循环烘箱设计
1、烘车及烘盘尺寸
烘车外型尺寸：710×950×1460（1510）（宽×长×高）
烘盘尺寸：460×640×45mm（0.29m2）
烘车分十二层，每层放两个烘盘，共放24个烘盘（层高100mm）
2、烘箱专用轴流风机（WGJ-3型）
风量2850～3500m3/h风压217～或
3、烘盘装料量
每个烘盘装干料量（烘干后产品）约2～3kg
每个烘盘装湿料量（进料量）约4～6kg（料层厚20～
45mm）
4、烘箱内温度60～140℃，热源用蒸汽换热器或电加热
5、烘箱内腔体积，按两侧分风板内体积计算（每侧风道约220mm），内膛体积约为烘箱外型尺寸的～倍。
6、烘箱保温层厚一般为30～50 mm，用型钢为骨架。
7、烘箱型号：一门一车、二门二车、二门四车、三门六车、四门八车等。外型尺寸（宽×深×高）：1400×1200×2000、2300×1200×2000、2300×2200×2000、3430×2200×2000、4460×2200×2300 mm。门内膛尺寸：800×1600 mm（800×1500）。
8、使用蒸汽量（估算）每辆烘车用蒸汽量为9～10kg/h，则蒸汽换热面积为9～10m2。电加热功率按蒸汽量来折算（电加热器风速3～12m/s，一般为8～10m/s）。
9、烘干时间：可按物料初含水、终含水、入料量等计算水份蒸发量，再换算出每台烘箱供热量。则可计算出烘干时间
T=W×1200～1800/Q，热量按1200～1800kcal/kg水来计算。
10、新风口：每台风机设一个100×200mm（设在风机下方）
顶部排湿口为：160×160mm、200×200 mm及150×600mm。
11、水平气流风速～3m/s，一般取1～2m/s
烘箱干燥强度q=（～）t进kg/m3·h
12、烘箱温度>150℃时，在增加电加热或改用电加热（≤300℃），若用干煅烧加热风温400～700℃时，用直火式燃气炉或直火式燃油炉。
13、保温层厚度
箱体内温度≤150℃保温层厚度30～50mm
箱体内温度150～400℃保温层厚度80～100mm
箱体内温度400～650℃保温层厚度100～150mm
注：外壁表面温度≤50℃
14、使用蒸汽量按2～㎏，干燥1㎏水。
三、并排式烘房及隧道窑设计
1、烘车及烘盘尺寸
常用烘车尺寸：710×950×1560mm（12层，24个烘盘）
加高烘车尺寸：710×950×1860mm（16层，32个烘盘），层高100mm
烘盘尺寸：460×640×45mm（0.29m2），可装湿料4～6kg
2、选用离心风机（鼓风机、引风机）
3、热风温度60～200℃，中药材为60～80℃（也可用于果蔬干燥），干燥风速～3m/s，一般取～1m/s
干燥强度q=（～）t进kg/m2·h
4、型号：一门一车、一门二车及一门三车，并按产量及入料量来计算，烘盘数量和烘车数（≤60辆）按总蒸发水量及供热量来设计干燥时间，一般中药材烘干时间为4～8小时（个别物料干燥10～24小时）。
5、热量按1200～1800kcal/kg水来计算，对于情况不明，含水量不清的物料热量按1600～2000kcal/kg水来计算。若要求干燥时间短，含水量≤20%，产量大时则按3000kcal/kg水。
6、门间距940mm，进、出风室宽400～600mm，烘房高于烘车约100mm。
7、热源：蒸汽换热，换热式热风炉（用煤、燃油、天然气）。
8、隧道窑内腔长≤50米，截面风速≤2～3m/s
9、小车轨道倾斜度为1/200，也可用悬吊式挂具，运输链传动（人工推）。
10、通常设计并流式（即风向与小车运动方向一致）。
11、小车长1.6米，高2米，轨道距0.7米（或1米、1.2米），层高100mm，可负重200kg。
12、在一般情况下可选用并排式烘房。
四、带式干燥机设计
1、可分单层式、三层式及单层冲击式等类型
带宽一般为1.2m、1.6m、2.0m三种，干燥段长度（每层）8m、10m等。并分隔为多个单元（长1m宽2m），以便运输及优化操作。
2、热风流向：有垂直向上和向下流动为穿流式。有沿带运动方向流动为平流式。一般风速为～2.5m/s（取～1.5m/s），有高速喷向物料上面（5～20 m/s）为冲击式。
3、采用链传动不锈钢网带（网带负荷≤600kg/m2），干燥段总长3～60米，带速～0.83m/min，每条带传动功率约（无级调速），每条带干燥时间在～小时或更长些。
4、一般采用翅片式蒸汽换热器（SRZ型），风温60～150℃，也可以使用热风炉或电加热器供热风。
5、使用蒸汽量：单层式：12～30 kg/m2；三层式12～22 kg/m2
换热面积A0=（～）×水份蒸发量kg/h
又使用蒸汽量单层式R=（～2）Wkg/h
三层式R=（～）A0
6、干燥强度q=～t进kg/m2·h
单层式取中、小值，三层式取中大值
冲击式供风：q=～t进kg/m2·h
7、风机：可用轴流风机来循环供热风，也可用离心风机供热风，排风用离心风机。冲击式供风选用离心风机。
8、其他类型带式干燥机：如用热风炉供热风，用电加热供热风，用远红外加热等。可按实际蒸发水量来设计。也可估算6000～15000kcal/m2带（即4～11kg水/m2），若使用温度为150～300℃时，应另行计算热量等参数。
9、远红外加热（或局部加热）带式干燥机
A、电功率的确定
P=860·k KWQ热量kcal/hk电压波动k=～
则P=（～）QKW（热平衡法）
远红外干燥用电为1kg水/1KW·h（干燥强度）
故P=W×1KWW水份蒸发量kg/h
又P=EFKW（辐射功率密度法）
E辐射功率密度E=3～8kw/m2（大面积薄件取小值）F单位时间加热面积m2/h
B、辐射器的布置
照射距离在150～500mm之间选取
用带式干燥机时，照射距离10～150mm
辐射器有：灯式、管式、板式等组合。
辐射器之间的距离一般为150～250mm
C、干燥速度快，特别适用于大面积表层干燥。表面和内部水分同时均匀干燥，产品质量好。
带速约～0.8m/min（无级调速），干燥段长L=t·vm
v带速m/mint干燥时间min
五、真空干燥机（箱）设计
1、一般常选用真空干燥箱和双锥回转真空干燥机
2、真空干燥箱烘盘尺寸640×460×45mm（烘盘数量
3、12、32只），烘架分四层、六层、八层等，间距80～120mm。
3、蒸汽加热（≤）或热水加热，双锥回转真空干燥机蒸汽压力≤。使用温度为40～150℃。
4、可干燥浆状、膏状、粉状、粒状等物料，初含水量15%～90%，而终含水可达到≤1%。真空度1333pa（10托）。
5、双锥回转真空干燥机转速3～13r/min，筒内容积100升～2000升（或更大），装料系数≤。
6、真空干燥箱的干燥强度q=～t进kg/m2·h
t进干燥温度（低于蒸汽温度10℃）m2为烘盘总面积
双锥回转真空干燥度的干燥机强度q=～t进kg/m2·h。m2为筒内表面有效加热面积t进内表面温度℃
7、真空耙式干燥。可用于浆状、膏状、糊状、粉状等物料，采用夹层蒸汽来加热（夹层设计压力），搅拌耙转速6-
30r/min（无级调速），真空度533～1333pa（≤10托）。
8、立式（卧式）振动真空干燥用于热敏，憎氧等特殊要求的物料干燥。又可在内筒实现灭菌操作（通蒸汽）。
可真空吸料，振动出料，干燥效果好。容积从100～2000升。
干燥强度q=（～）t进kg/m2·h
六、旋转气流快速干燥机（闪蒸干燥）设计
1、主机内径D主机内筒有效高HH/D=4～6
并根据水份蒸发量来确定筒内体积V=A·Hm3
A=πD2/4 m2筒内壁厚δ≥2D/1000 mmD筒内径mm
一般取2～4mm
2、进风温度150～300℃（筒内温度t内=～t进），排风温度60～120℃，物料温度50～80℃，干燥时间15～60s。
3、气流速度：切向进风速度（柱状缝隙进风，进风口6-12个）30～70m/s。径向速度（分散器圆周速度）一般为9～15m/s，特殊为20～30m/s，（但电机功率要加大～倍，成品粒
径小一倍左右）。轴向速度（筒内风速）2～7m/s（一般选4～7m/s），风量按筒内温度80℃来计算。
4、分散器最大直径D1=～筒内径mm
主轴直径为电机出轴直径的倍左右（即50、60、70、75来选用），电机选用4极、6极、8极（3～22KW），皮带轮速比一般小<5（最好设计在1～3），分散叶片每五层、每层长、短叶片各一片，层间距为（～）d0（d0主轴直径mm），用螺钉固定，最下层叶片呈现伞形，叶片厚度4～8mm。
5、切向进风口尺寸：高度h=～为下室内膛高度mm，宽度按风速来设计，进风口呈45°切向（两筒之间厚度约
100mm），主机入口及出口风速9～12m/s，管道内风速10～
16m/s。
6、分级圈孔径：D
内=～，产品含水率越少，则分级圈孔径也越小，并与风温有关（风温高含水率则低）。
注：风温≥200℃时的终含水
7、收料系统：一般选用旋风分离器和布袋除尘器
成品粒径小时（≤20μm），最好选用长锥形旋风分离器，一般情况选用扩散形旋风分离器（CLK型）。并配选用脉冲布袋除尘器。
8、加料机设计为双螺旋叶片式无级调速加料机。也可增设压料机构，防止搭桥现象产生。功率～
9、热源:换热式热风炉(燃煤、燃油、燃天然气)、蒸汽加热、电加热等，用户任选。
10、保温层厚度，筒体一般取50～60mm，下室为80～120mm。
11、系统阻力在6000～8000pa（平均7000pa），即：热风炉为1300pa，管道为1000pa，主机为1000～2000pa，旋风分离器500～1500pa，布袋除尘器980～1200pa，若用蒸汽换热器（十片叠装时），则为300～500pa，若用中效过滤器则为50～120pa。
12、干燥强度q=～t进kg水/m3·h
产品估算G2=75～150 kg/m3·h
七、气流干燥机设计
1、气流干燥机有多种类型。基本型（QG系列脉冲气流型）、强化型（JG系列内设高速旋转的分散机）与闪蒸干燥机基本相似，旋风型（FG系列在干燥管后设旋风干燥）、倒锥型（SG系列干燥管由下逐渐变大）、套管型（TG系列由内外套管组成）、旋风分离型（MST系列环形挡板旋风分离器）。
2、干燥管内径D，干燥段高HH/D=24～58
根据水分蒸发量来确定内径D及体积V。
V=A·Hm3 A=πr2 m2半径r=D/2D=√4Q/3600πVgm
Q气体流量m3/hVg平均流速m/s
3、进风温度150～300℃（筒内温度t内≈进）排风温度60～120℃，物料温度50～80℃，干燥时间10～40秒。
4、管内气流速度（10～40）m/s，一般取25～35m/s（风温为80℃时）。设计时应让开易阻塞速度17～24m/s。
5、若设分散机可按闪蒸干燥机来设计，也可设计鼠笼式分散器。
6、管壁厚≥2～6mm，若保温层外用钢板封（同闪蒸），则管壁厚可减少。用户应固定干燥管。
7、当初含水低而产量较大时，要计算“气固比”
m=G2/Qg/kgm3，一般为m≤100g/m3
G2产量kg/hQ风量m3/h（风温为80℃时）
8、产品最大粒径应≤3mm，一般在～1.0mm
9、收料系统：选用旋风分离器及布袋除尘器，也可选用水沫除尘器。
10、用户自选购加料机，也可以人工定量均匀加料。
11、热源：换热式热风炉（燃煤、燃油、燃天然气），蒸汽加热、电加热等，用户任选。
12、保温：可现场安装后用户自行在干燥管外壁保温（厚度50～100mm），也可事先做外壳为钢圈，中间为保温层（与闪蒸干燥机相同）。
13、主机阻力1000～1600Pa，系统阻力4000～6000Pa。
引风机选用9-19型或9-26型高压风机。
14、干燥强度q=～进kg水/m3·h
15、水份蒸发量与引风机功率之比为W/N=6~10，W最大水份蒸发量kg/h,若≤100kg/h取小值6,＞100~200kg/h取大值。
八、高速离心喷雾干燥机设计
1、用以干燥水溶液及乳浊液、悬浮液等。含水量通常在40～70%（含固量30～60%），有些物料高达90%的含水量。均可干燥为粉状产品。
对于溶解性的物料产品粒径都很细（≤300目），其他料
液一般在60～200目内，产品含水量在3～6%或更低些。
2、干燥时间5～40秒，即t=v/L0Sv塔内容积m3 L0风量
m3/s，对溶解液干燥的时间约增加10～15秒。
3、可用于干燥高粘度的料液（～15Pa·S）
被干燥料液的动力粘度在（10～15000）×10-3Pa·S～15Pa·s) 1Pa·S（帕秒，牛顿·秒/米2）=103CP（厘泊）=10P（泊）
4、塔体设计：V=W/qm3W水份蒸发量kg/hq干燥强度
kg/m3·h，而塔内截面积A=Q/vm2Q使用热量kcal/Sv塔内风速
v=～0.5m/s，设计取～0.4m/s
故塔径D=√4A/πD=～0.683W m
塔内有效容积V总=（H+）m3
H塔筒体高H=（～）Dm
塔锥体呈60°锥高h=（D-d）md出料口直径m
5、热风温度t1为150～400℃，塔内温度t2一般在80～90℃（进风在250～350℃），即t2=～t1，产品温度50～70℃，排风温度略低于塔内温度的10℃，用于食品、制药等风温为150～160℃。
6、喷雾矩半径
R=0.21G0.16 m又R=0.3G喷雾盘直径mG2加料量kg/hn喷头转速r/min
塔内径应大于喷雾矩2R，即D≥（～）R（D≥
2R·（～））
对热敏性物料（如中药浸膏）D≥（3～）R，又D≥
2R+200mm，并用离心喷头生产厂给定的喷雾矩尺寸来综合参考。
7、干燥强度q=（～）t进
一般设计用q=进为好。
8、热风进蜗壳速度及风管内速度12～16m/s。
蜗壳内设均风板，热风入塔风速～9.5m/s
α是水平线与雾滴下降抛物线的夹角，导风板夹角处于30～40度的位置为最佳（雾滴不会与顶面粘壁）。中大型塔在热风进塔处可设冷风三角通道，冷却风量230～650kg/h，用小型离心风机（～）。喷雾盘圆周速度在60～150m/s之间，建议选用电动高速离心喷雾头（转速在8000～40000r/min无级调速），热风旋转方向与喷头转向应一致。
