交通洞边墙顶拱衬砌措施

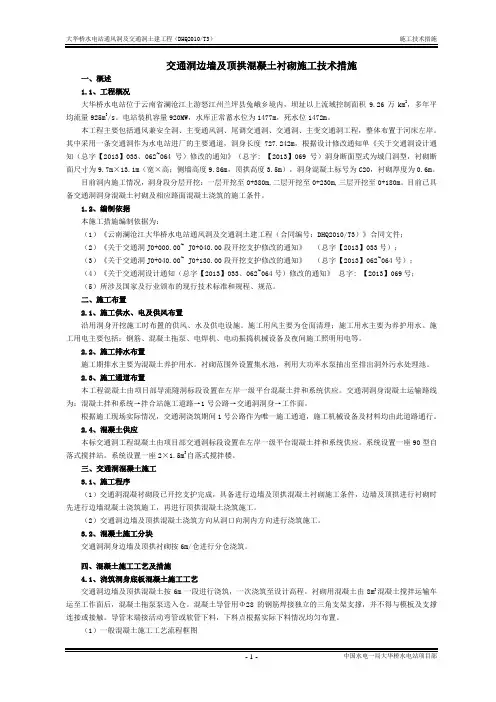

交通洞边墙及顶拱混凝土衬砌施工技术措施

一、概述

1.1、工程概况

大华桥水电站位于云南省澜沧江上游怒江州兰坪县兔峨乡境内，坝址以上流域控制面积9.26万km2，多年平均流量925m3/s。电站装机容量920MW，水库正常蓄水位为1477m，死水位1472m。

本工程主要包括通风兼安全洞、主变通风洞、尾调交通洞、交通洞、主变交通洞工程，整体布置于河床左岸。其中采用一条交通洞作为水电站进厂的主要通道，洞身长度727.242m，根据设计修改通知单《关于交通洞设计通知（总字【2013】033、062~064号）修改的通知》（总字: 【2013】069号）洞身断面型式为城门洞型，衬砌断面尺寸为9.7m×13.1m（宽×高；侧墙高度9.86m，顶拱高度3.5m），洞身混凝土标号为C20，衬砌厚度为0.6m。

目前洞内施工情况，洞身段分层开挖：一层开挖至0+380m,二层开挖至0+230m,三层开挖至0+180m。目前已具备交通洞洞身混凝土衬砌及相应路面混凝土浇筑的施工条件。

1.2、编制依据

本施工措施编制依据为：

（1）《云南澜沧江大华桥水电站通风洞及交通洞土建工程（合同编号：DHQ2010/T3）》合同文件；

（2）《关于交通洞J0+000.00~ J0+040.00段开挖支护修改的通知》（总字【2013】033号）；

（3）《关于交通洞J0+040.00~ J0+130.00段开挖支护修改的通知》（总字【2013】062~064号）；

（4）《关于交通洞设计通知（总字【2013】033、062~064号）修改的通知》总字: 【2013】069号；

（5）所涉及国家及行业颁布的现行技术标准和规程、规范。

二、施工布置

2.1、施工供水、电及供风布置

沿用洞身开挖施工时布置的供风、水及供电设施。施工用风主要为仓面清理；施工用水主要为养护用水。施工用电主要包括：钢筋、混凝土拖泵、电焊机、电动振捣机械设备及夜间施工照明用电等。

2.2、施工排水布置

施工期排水主要为混凝土养护用水。衬砌范围外设置集水池，利用大功率水泵抽出至排出洞外污水处理池。

2.3、施工通道布置

本工程混凝土由项目部导流隧洞标段设置在左岸一级平台混凝土拌和系统供应。交通洞洞身混凝土运输路线为：混凝土拌和系统→拌合站施工道路→1号公路→交通洞洞身→工作面。

根据施工现场实际情况，交通洞浇筑期间1号公路作为唯一施工通道，施工机械设备及材料均由此道路通行。

2.4、混凝土供应

本标交通洞工程混凝土由项目部交通洞标段设置在左岸一级平台混凝土拌和系统供应。系统设置一座90型自落式搅拌站。系统设置一座2×1.5m3自落式搅拌楼。

三、交通洞混凝土施工

3.1、施工程序

（1）交通洞混凝衬砌段已开挖支护完成，具备进行边墙及顶拱混凝土衬砌施工条件，边墙及顶拱进行衬砌时先进行边墙混凝土浇筑施工，再进行顶拱混凝土浇筑施工。

（2）交通洞边墙及顶拱混凝土浇筑方向从洞口向洞内方向进行浇筑施工。

3.2、混凝土施工分块

交通洞洞身边墙及顶拱衬砌按6m/仓进行分仓浇筑。

四、混凝土施工工艺及措施

4.1、浇筑洞身底板混凝土施工工艺

交通洞边墙及顶拱混凝土按6m一段进行浇筑，一次浇筑至设计高程。衬砌用混凝土由8m3混凝土搅拌运输车运至工作面后，混凝土拖泵泵送入仓。混凝土导管用Φ28的钢筋焊接独立的三角支架支撑，并不得与模板及支撑连接或接触。导管末端接活动弯管或软管下料，下料点根据实际下料情况均匀布置。

（1）一般混凝土施工工艺流程框图

（2

1）基面处理

边墙及顶拱钢筋绑扎之前，进行清工作，即将工作边清理至开挖设计高程或边线以达到衬砌厚度。

清除混凝土喷层或基岩上的杂物、泥土及松动岩石，、用压力水冲洗干净后，待积水风干后，保持清洁。

2）测量放线及岩面处理

基面处理合格后，进行测量放线检查规格，将建筑物体型的控制点线放在明显地方，并在方便度量的地方给

出高程点，确定钢筋绑扎和立模边线，并作好标记，焊钢筋架立筋。对测量放线中发现混凝土浇筑基面局部的欠

挖，采用风镐或冲击破碎锤进行岩面处理，直至合格。

3）模板、钢筋加工、钢筋绑扎及止水、预埋件安装

本工程模板选用P6015钢板制作模板面板、支架等，均采用符合国家标准或行业标准的钢材制作。堵头段及

局部不规则几何形状采用木制模板。为保证混凝土浇筑表面外观质量，钢模板每次使用前均需清理干净，面板涂

刷防锈保护涂料。

普通模板与钢筋由专业工程师出据设计图和下料单，在钢筋、模板加工厂统一制作，为了防止运输时造成混

乱和便于架立，每一型号的钢筋必须捆绑牢固并挂牌明示，载重车运输到工作面，人工进行绑扎焊接。模板运输

中要防止变形损坏，专用模板及施工平台统一加工好后运至现场安装、调试，检验合格后方可投入使用。

橡胶止水设施的型式、尺寸、埋设位置和材料的品种规格符合施工图纸的规定，橡胶止水及预埋件安装严格

按设计图纸要求进行。负责预埋件安装的人员，必须和钢筋架立人员密切配合，严防乱割受力钢筋,埋件一定要牢

固可靠，浇筑振捣时不会走样。

橡胶止水采用热合焊接或强力胶水粘接，必要时加钢夹板，保证止水连接牢靠。止水安装时严格按照设计图

纸施工，在进行混凝土浇筑时安排专人看管，对止水周边混凝土充分振捣，并防止位移，确保混凝土浇筑时不产

生过大位移，保证施工质量。

4）立模安装就位、校模

所有模板经检验合格后运往现场拼装立模。模板拼装严格按施工规范进行，做到立模准确，支撑固定可靠，

以确保混凝土体型尺寸及浇筑质量符合设计及规范要求。模板与混凝土接缝以及模板与模板缝间采用双面胶粘结。

模板安装就位后，认真进行测量校模，并按设计要求安装止水及预埋件，然后人工清仓，高压风或水冲洗仓面。

5）清仓验收

清理仓位内的杂物，并且冲洗干净，排除积水，同时做好浇筑准备，浇筑仓位通过三检验收合格后，由质检

部门提请监理人进行验收。

6）混凝土拌制运输及取样试验

混凝土由混凝土拌和系统按现场试验室提供并经监理工程师批准的程序和混凝土配料单进行统一拌制，并在浇筑现场进行混凝土取样试验。各种不同类型结构物的混凝土配合比通过试验选定，并根据建筑物的性质、浇筑部位、钢筋含量、混凝土运输、浇筑方法和气候条件等，选用不同的混凝土坍落度。混凝土根据浇筑部位分别采用8m3混凝土搅拌运输车或自卸车运输。

7）混凝土入仓浇筑

仓面验收合格后，可直接进行混凝土浇筑，混凝土浇筑时应人工使用Φ60、Φ100软轴式振捣棒进行振捣。

8）养护

边墙及顶拱混凝土主要采用喷水养护方式。在边顶拱混凝土浇筑完成并达到终凝后设专人进行喷水养护，每2小时进行喷水养护。养护时间不少于28天，有特殊要求的部位，适当延长养护时间。养护结束后在表面覆盖保护材料进行表面保护。

4.2、边墙及顶拱混凝土施工

4.2.1、边顶拱混凝土施工方式

本项目混凝土施工方法主要采用满堂脚手架作为施工平台，人工进行钢筋绑扎及模板安装，混凝土采用泵送入仓，人工振捣等方式进行边顶拱混凝土施工。

①满堂脚手架

交通洞边墙及顶拱混凝土施工平台采用满堂脚手架作为施工平台，龙门架作为施工通道支撑。接头搭设：脚手架管支撑作为模板承重支撑，脚手架管间排距为75cm×60cm，层高1.6m。碗扣式脚手架沿洞轴线方向每隔4排搭建一排剪刀撑，横断面每隔4排搭建一排剪刀撑；为了方便施工及施工运送材料的需要，搭设一通向顶拱的楼梯。满足洞内通车的需要，采用龙门架搭设一通道。

1)接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。搭设时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。

2)如发现上碗扣扣不紧，或限位销不能进入上碗扣螺旋面，应检查立杆与横杆是否垂直，相邻的两个碗扣是否在同一水平面上(即横杆水平度是否符合要求)；下碗扣与立杆的同轴度是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内有无砂浆等杂物充填等；如是装配原因，则因调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。

搭设顺序是：立杆底座→立杆→横杆→斜杆→接头锁紧→脚手板→上层立杆→立杆连接销→横杆。

满堂红脚手架验算：

a已知条件

浇筑混凝土标号为C25钢筋混凝土，浇筑范围面积12×20.5m。满堂红脚手架管间排距取75×60×160cm计算。

b强度计算

计算：取一格脚手管进行计算。

a)受力分析计算

振动荷载q1=2.0KN/m2

浇筑设备、人员荷载：q2＝1.5kN/m2

混凝土自重：q3＝25kN/m2×0.75×0.6＝11.25kN/m2

模板、脚手管自重：q4＝1.0kN/m2

倾倒混凝土时产生的荷载：q5＝2kN/m2

故每平米垂直受力为p＝（q1+ q2+ q3+ q4+ q5）＝17.75kN/m2

b)模板稳定计算

顶拱模板按简支梁计算，受均布荷载作用，弧形架排距取0.6m。

作用在横梁上的均布荷载为：q＝p×0.6＝17.75×0.6=10.65kN/m

根据简支梁特点，跨中弯矩最大,跨中截面为最危险截面。

Mmax=qL2/8＝10.65×0.62/8=0.48KN.m

W= Mmax/[δ]=0.48/215=2.2cm3

采用P3015钢模板，δ=2.75mm，净截面抵抗矩Wx=8.21cm3

W

挠度计算，跨中挠度最大。

fc=5qL4/384EI=5×17.75×0.64×1012/384×2.1×105×363000=0.39mm<1.5mm 模板满足要求。

3、弧形管稳定计算

q=17.75×0.4=7.1 KN.m

Mmax=qL2/8＝7.1×0.42/8=0.14KN.m

W= Mmax/[δ]=0.14/215=6.6cm3满足要求。

挠度计算，跨中挠度最大。

fc=5qL4/384EI=5×7.1×0.44×1012/384×2.1×105×121900=0.19mm<1.5mm 双根脚手管满足要求。

4、立管稳定验算

4.1立管受力分析：

立杆受最大应力：σ=N/A=17.75/489=36N/ mm2

4.2立管稳定验算

钢管回转半径：i=(√（d2+d12）)/4=15.78mm。式中d为钢管外径，d1为钢管内径。

钢管长细比：λ=L0/i=1600/15.78=101.4<[λ]=150，查《钢结构设计规范》附录一，得稳定系数：ψ=0.84。

则σ=N/ψA=17.75/0.84×36=58.7N/ mm2则

满足要求，立杆稳定。

②龙门架施工方法

龙门架横梁采用I28a工字钢、立杆采用I20b工字钢、斜杆采用I16工字钢、纵向约束采用∠100×6角钢、横向约束采用脚手架管；龙门架安装施工由测量放线安装，控制纵向位置，以保证支撑在设计断面上；各杆件钻孔孔径为18mm，连接采用M16×50mm螺栓；纵向连接角钢焊接时焊缝错开50cm间隔布置，以保证连接强度；横向连接脚手架管与龙门架连接角钢焊接，使龙门架与承重脚手架支撑系统连成一体；角钢加工时，端头面垂直于轴线，并且平整，其长度误差为－2mm；龙门架顶部脚手架支撑底脚设置纵向连接脚手架管，扣件连接，以保证稳定；龙门架结构焊缝高为8mm，与底脚钢板焊缝高为6mm；各榀龙门架横向用脚手架管与满堂红脚手架支撑连接，形成整体受力；各榀龙门架纵向在底脚设扫地杆，用脚手架管将各榀龙门架连接成一整体；龙门架每榀排距为65cm。

③浇筑混凝土方式

采用混凝土拖泵作为混凝土施工设备，利用混凝土搅拌运输车进行运输，混凝土拖泵泵送入仓方式。单仓混凝土采用两台混凝土拖泵泵送入仓，两趟泵管各布置于距边墙2m处。利用预先焊制钢筋架上布置泵管，钢筋架与边墙锚杆焊接，严禁与钢筋网及堵头模板支撑体系接触。振捣设备为软轴式振捣器，放置6～8台振捣器，备用2台。

混凝土应将坍落度控制在12cm～16cm之间。

混凝土应随浇随平仓，不得堆积，若产生骨料堆积时，应用人工振捣棒将其振捣至混凝土较少的部位，避免由此产生漏震。混凝土浇筑过程中，禁止加水，不合格的混凝土禁止入仓，若因故终止，并超过允许间隔时间且初凝时，应按工作缝处理。若能重塑者，仍可继续浇筑混凝土，重塑的标准是以插入式振捣器振捣40～50s周围10cm内混凝土还能泛浆且不留孔洞为原则。

④混凝土振捣及整平

混凝土浇筑过程中，仓内布置两台?100插入式振捣器，四台?70软轴式振捣器、两台?50软轴式振捣器进行振捣，随浇随平仓、振捣，并沿横断面连续振捣密实，靠边角部位加密振捣。振捣器插入混凝土的间距不超过振捣器有效半径的1.5倍。振捣器宜垂直按顺序插入混凝土。如略有倾斜，则倾斜方向应保持一致，以免漏振。振捣时，应将振捣器插入混凝土5cm左右。严禁振捣器直接碰撞模板、钢筋及预埋件。

4.2.2、边墙及顶拱混凝土施工工艺

（1）边墙及顶拱混凝土施工工艺顺序

工作面清理-测量-钢筋制作安装-模板制作安装-模板校核-混凝土浇筑-拆模、养护。

（2）边墙及顶拱混凝土施工方法

1）原材料检验及混凝土配合比的确定

①对边墙及顶拱混凝土所需原材料严格控制进场检验关，对拟选用的碎石集料、砂、水泥、钢筋等材料按施工规范要求进行各项物理、力学指标试验、检测必须符合设计和施工规范要求。混凝土的外加剂掺量必须符合设计及《水工混凝土施工规范》DL/T5144－2001 要求，施工用水满足混凝土用水标准。

②按设计和施工规范要求对混凝土的配合比进行设计试验，混凝土配合比、标号、水灰比、耐久性等符合设计和施工规范要求。

2）模板的安装与拆除

封堵顶拱模板采用P6015钢模板。模板安装前，必须按设计图纸测量放样，应多设控制点，以利于检查与校正。模板安装过程中，必须经常保持足够的临时固定设施，以防倾覆。模板表面均匀涂刷脱模剂，以增加混凝土表面光洁度，严禁用废机油代替脱模剂。

钢模在现场架立，扣件连接，Φ1.5〃钢管或方钢纵、横向背牢，定位锥拉杆固定于锚杆上（或对拉）。各块模板接缝处，必须平整、密合，以保证混凝土表面的平整度和混凝土的密实性。两块模板之间段拼接缝隙不得大于1.0mm，模板与模板对角线允许偏差不得大于±3mm，模板面平整度、相邻两板面高差不得大于0.5mm。

3）预埋件安装

①排水孔预埋管安装

预埋管口一侧顶住岩石，另一侧紧贴模板，与混凝土面齐平，与结构钢筋焊接方式固定。管口两侧要封堵，防止混凝土堵塞管口。先在仓外按结构混凝土厚度下好料，两端管口用机纺布或封口胶布密封，再按孔位安装后用铅丝与钢筋绑扎牢固，与模板接触部位用红油漆做好标志，以便拆模后找孔。

②止水安装

橡胶止水的型式、尺寸应满足施工图纸的规定，其拉伸强度和伸长率应符合规定要求，表面应光滑平整，其浮皮、油漆、油渣均应清除干净。橡胶止水的衔接采取搭粘接，粘接长度不得小于20mm，搭接部位必须双面粘接。

4）边墙及顶拱混凝土养生、切缝及填缝

①养护：混凝土施工完毕后，表面用湿草袋覆盖，每天早、中、晚洒水三次进行养护，养护时间不少于14天。因顶拱较高，对顶拱浇水难度较大，且不易保水，对其进行持续养护较困难，顶拱采用喷养护剂（HY-Y01）的方式进行养护。

②切缝：切缝时间一定要把握好，切缝过早，碎石混凝土在锯口处易破坏掉角，出现不整齐、不顺直现象。切缝偏晚，造成切割的困难，增加切割刀片的消耗，且会出现不规则的早期裂缝。适宜的切缝时间控制在混凝土强度到达25~30%左右并通过试切来确定。切缝必须全长一次完成，不可残留边角不切，且保证缝深度、缝间距符合设计要求。

五、施工进度分析及工期安排

根据现有设计修改通知单,明确交通洞J0+000.00~J0+130.00段洞内混凝土,因此本次混凝土施工暂考虑洞口至J0+130.00m。

交通洞洞身边墙及顶拱混凝土浇筑按4天一仓考虑，考虑其他不确定因素。交通洞边墙及顶拱混凝土施工工期90天。

六、施工人员及设备配置

6.1、施工设备配置

交通洞工程混凝土施工设备配置如下表。

交通洞混凝土施工主要机械设备表

6.2、劳动力配置计划

针对本工程的特点，结合施工进度计划要求，交通洞混凝土浇筑高峰期拟配置劳动力计划见下表。

交通洞混凝土施工劳动力配置表

七、混凝土缺陷处理

根据《大华桥水电站工程导流隧洞施工技术要求》施工技术要求内规定需进行混凝土缺陷修补。

修补方法和措施如下：混凝土表面缺陷包括蜂窝、麻面、凸凹错台、外形走样、风化开裂、表面磨损、空蚀（亦称气蚀）坑洞、露筋等。

7.1、蜂窝、麻面、表面磨损

因振捣不足或模板漏浆所致。根据缺陷面积的大小凿成近似矩形，矩形槽的边与混凝土面近似垂直，并清除疏松部分，用压力水冲洗干净，采用“预缩砂浆”抹平压光，待凝固后洒水养护数日即可。

7.2、凸凹错台、外形走样

因模板变形所致，小的错台和变形在混凝土拆模后立即采用磨光机凿平磨光为好；大的错台和变形则需要凿去凸出部分后，用压力水冲洗干净，采用“预缩砂浆”抹平压光，待凝固后洒水养护数日即可。

7.3、孔洞、露筋、风化开裂

因漏振、养护不及时所致。根据缺陷面积的大小凿成近似矩形，矩形槽的边与混凝土面近似垂直，清除疏松部分外，尚需凿至钢筋以下2cm处，用压力水冲洗干净后，采用铅丝穿过钢筋固定模板，并在上口预留混凝土入口。然后采用高于原混凝土一个等级的小石混凝土浇筑，待混凝土达到初凝时，（用手指按压时能留下指纹时前后）拆下模板并剪断铅丝（铅丝头短于混凝土），用抹子抹平压光，待凝固后洒水养护数日即可。

7.4、“预缩砂浆”的配制方法

采用同厂家同批P.O42.5水泥，砂子筛除大于5mm颗粒，以1：1的比例混合，并加入适量的水，（以手能捏成团，松开能微散状态）拌和均匀后静置约1小时，然后置于缺陷处，用木锤分层夯实（木锤夯击时微量出浆状

为好）。

7.5、小石混凝土配合比由试验室根据不同情况分别提供，并控制坍落度为5～7cm。

八、质量保证措施

8.1、钢筋施工质量保证措施

（1）钢筋的安装位置、间距、保护层及各部分钢筋大小的尺寸均应符合图纸的规定。

（2）在准备安装的钢筋中，不应再沾有泥土、有害的铁锈、松散的铁屑、油漆、油脂或其它有害的物质。

（3）钢筋安装完毕后须经检查，并符合施工图纸要求后，方能浇筑混凝土。

（4）直径小于25mm的钢筋可采用绑扎接头。

（5）搭接焊、帮条焊的接头应做成双面焊缝。对Ⅰ级钢筋的搭接和帮条的帮条长度不应小于钢筋直径的4倍，对于Ⅱ级钢筋，其搭接和帮条的焊接长度不应小于钢筋直径的5倍。

（6）帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时，不应小于主筋截面面积的1.2倍；当主筋为Ⅱ级钢筋时，不应小于主筋截面面积的1.5倍。且帮条采用与主筋同钢号的钢筋制成。

8.2、混凝土施工质量保证措施

（1）浇筑仓面准备好，经三检人员检查验收合格后，报请监理工程师验收，监理工程师验收合格后，混凝土领料人员按监理工程师签发的配料单到拌和站要料，开始浇筑混凝土；混凝土浇筑前，由现场技术人员编制混凝土浇筑程序图，并报监理工程师审批；混凝土浇筑程序图中写明浇筑仓面的桩号、高程、混凝土类型、技术指标、分层、分块、振捣运输设备、劳动力配置数量等；并严格按混凝土程序图准备好劳动力、机械设备、材料等，混凝土浇筑严格按混凝土浇筑程序图进行；在混凝土浇筑过程中，质检人员认真如实的填写混凝土施工日志。

（2）混凝土浇筑前，施工单位严格按照混凝土浇筑程序图的要求配置劳动力、材料、机械设备；混凝土浇筑严格按混凝土浇筑程序图进行；混凝土平仓、振捣严格按施工图纸、规范及监理工程师要求执行；施工队、项目部三检人员跟班检查控制混凝土浇筑全过程，保证混凝土浇筑施工质量满足施工图纸及规范要求；采用平铺法浇筑混凝土时合理配备劳动力、机械设备，加快混凝土入仓速度，保证混凝土不超过允许间歇时间。

（3）混凝土浇筑时，浇筑单位设专人负责混凝土运输，运送混凝土的施工道路设专人经常维护。

（4）在混凝土浇筑过程中，现场试验室设专人值班，及时按规范及监理工程师要求，检测出机口混凝土的均匀性、坍落度及出机口、仓面的气温、仓面混凝土坍落度、混凝土浇筑温度；并按规范要求取混凝土强度检测试件，认真做好试件的试验工作；在检测过程中，发现不合格混凝土时，立即上报监理工程师；不合格的混凝土坚决不入仓浇筑；已入仓的不合格混凝土，全部清除出仓面，弃至监理工程师指定地点；保证混凝土浇筑质量满足施工图纸及规范要求。

（5）混凝土浇筑完毕后，应及时采取洒水养护措施，使混凝土表面经常保持湿润状态。

（6）底板混凝土抹面压光结束18小时以后开始不间断洒水养护28天。早期混凝土表面应采用经常保持水分饱和覆盖物进行遮盖。

九、安全保证措施

9.1、所有现场施工人员，必须按规定佩戴齐整的安全护具，遵规守纪，听从指挥。电工、机械运转工等种工作人员必须持证上岗。结合各施工，制定严格是作业制度，规范施工人员作业行为，做到文明、科学施工。

9.2、加强对施工现场电力线路及用电设备的检查维护。施工用电严格按施工用电安全规程进行，确保用电安全。施工现场用电设备定期进行检查，确保有足够的照明。在施工掌子面及潮湿和易触及带电体场所的照明采用36V低压供电。电气设备外露的转动和传动部分，必须加装遮拦或防护罩。洞内检修、搬迁电气设备时，应切断电源，并悬挂警示牌，必要时派人负责看守。

9.3、加强工作面施工材料及设备管理，要求所有材料及设备分类摆放，整齐有序，现场排水通畅。并注意保持场地清洁干净。

9.4、混凝土搅拌车进入工作面时要有专人负责指挥，避免发生碰撞。设备运行严格按施工机械操作规程进行。

9.5、未尽事宜按有关规范、规程执行。
