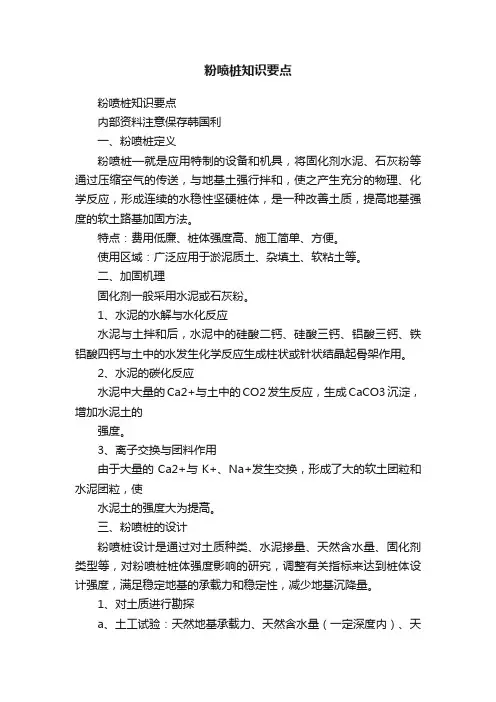

粉喷桩知识要点
内部资料注意保存韩国利
一、粉喷桩定义
粉喷桩—就是应用特制的设备和机具，将固化剂水泥、石灰粉等通过压缩空气的传送，与地基土强行拌和，使之产生充分的物理、化学反应，形成连续的水稳性坚硬桩体，是一种改善土质，提高地基强度的软土路基加固方法。
特点：费用低廉、桩体强度高、施工简单、方便。
使用区域：广泛应用于淤泥质土、杂填土、软粘土等。
二、加固机理
固化剂一般采用水泥或石灰粉。
1、水泥的水解与水化反应
水泥与土拌和后，水泥中的硅酸二钙、硅酸三钙、铝酸三钙、铁铝酸四钙与土中的水发生化学反应生成柱状或针状结晶起骨架作用。
2、水泥的碳化反应
水泥中大量的Ca2+与土中的CO2发生反应，生成CaCO3沉淀，增加水泥土的
强度。
3、离子交换与团料作用
由于大量的Ca2+与K+、Na+发生交换，形成了大的软土团粒和水泥团粒，使
水泥土的强度大为提高。
三、粉喷桩的设计
粉喷桩设计是通过对土质种类、水泥掺量、天然含水量、固化剂类型等，对粉喷桩桩体强度影响的研究，调整有关指标来达到桩体设计强度，满足稳定地基的承载力和稳定性，减少地基沉降量。
1、对土质进行勘探
a、土工试验：天然地基承载力、天然含水量（一定深度内）、天然容重
（一定深度内）、液塑限联合测定（IP）、孔隙比、有机质含量、干密
度
b、水质分析
2、施工技术参数
a、桩径：一般为50cm
b、桩长：粉喷桩存在临界桩长一说，临界桩长不超过12m，单从桩长这
个角度寻求增加承载力是不科学，桩长的增加主要起减小沉降量的作
用。
c、根据试验而定，合理的掺灰量就在10—20%之间。水泥土的强度随着
水泥掺入比的增大而增大，一般当掺入量〈5%时，水泥土的固化强度
较低，因此水泥掺入比一般大于7%。一般为50kg/m。有的施工单位
将头四米桩体的喷粉量提高5kg左右，而将4米下的桩体喷粉量稍减，
试验证明桩体承载力主要为桩体头4米提供。
d、复搅：复搅长度为桩体的1/2或1/3。原则桩体长时复搅1/3，桩体
短时复搅1/2。一般地复搅不复喷，有时也要求复喷，复喷量为正常
喷粉量的1/3。复搅的目的让水泥稳定桩体均匀，有利于水泥的水化、
固结。
注：粉喷桩计量支付以延米计量，并不考虑复搅复喷的事。
e、桩位布置：桩长对增加地基承载力的效果，不如桩间距影响明显，故
应在临界桩长范围内合理设计桩的布置形式及桩间距参数，有的桩位
采用梅花布置，有的采用正四边形，间距一般1米或1.2米。
四、施工机械
深层搅拌机是施工的关键。在搅拌机中，钻具的搅拌叶片形状对水泥和土的拌和效果有很大影响。当搅拌叶片相同时，叶片回转越快，混合就越充分，同样在转速一定情况下，搅拌叶片越多，混合就越充分，所以大部分钻头都具有互成180的麻花状叶片外加两组副片，两叶片之间没有喷口。（一般采用上海探矿机械厂生产的GPP—5型的粉喷机械施工。
机械控制指标：
搅拌机转速：一般30-50R/min
空压机工作压力：一般0.2-0.6Mpa
空气流量；20L/S
上搅速度：一般0.5-0.8m/min
下搅速度：一般在0.5-0.8m/min
注：上搅速度应慢于下搅速度
储粉罐容积：一根桩的用粉量加50kg，粉喷机应具有显示钻进深度，速度，粉喷量的计量装具。
五、场地布置
1、场地要平整，清理净地上、地上障碍物及杂填物。
2、场地整下标高应比设计确定的基底标高高出50㎝。
六、施工工艺
流线图：场地平整施工放样钻机就位空搅钻进（至深度后空搅1-2min）提钻搅拌喷灰二次搅拌
1、钻机专人负责，钻头钻杆与桩中心位置同心，保证桩位轴线偏差小于50。
2、钻机平面要调平，钻杆对地面保持垂直，使其垂直度偏差小于1.5%，要
随时复核桩位。
3、粉喷桩应连续作业
4、钻机向下钻进时应正向钻进，空压机送气减轻负载和防止喷射口堵塞，
钻至底标高时严禁停气和停止搅拌，保持深度不变，空搅1-2min。喷粉
时，钻机反旋转喷粉。当钻头提升到地面以下不足50㎝时，送粉器停止
喷射固化材料。
5、成桩过程中如发生事故，应记录原因，中断深度，在12小时内采取复喷
处理。补喷重叠长度不小于1米，超过12小时应采取补桩措施。
6、桩体养生，表面应保持湿润（表面1-2米），含水量小于25%时应洒水养
生，含水量大于40%时，水泥的掺入量应适当提高。
七、施工中应记录的数据
1、桩的平面位置，钻杆倾斜度。
2、施工日期、天气情况。
3、桩底高程、桩顶高程。
4、粉喷深度、停粉面标高、单桩喷粉量。
5、单桩钻进速度、上搅速度、钻机转速、气体流量。
6、单桩钻进时储粉罐储存量、剩余量、粉罐压力、管道压力。
八、试验检测
1、原材料检测，主要对水泥进行检测。
2、成桩检测。
a、成桩试验
?寻求满足设计要求的喷粉量和工艺要求的各种参数；
?搅拌的均匀程度；
?掌握不同土质条件下钻进下沉和钻杆提升的困难程度和喷粉情
况，以确定合适的技术参数
?根据地层、地质情况确定复喷范围，成桩工艺试验桩数不宜少于
5根。
b.成桩7天后进行开挖检查，用目测法检查桩体成型情况，搅拌均匀程
度，检查深度0.5-1.0米，检查频率1.0%.
c.14天后做桩身完整性检测（单桩无破损检测），检测频率为2%。
d.28天后钻芯取样，钻至桩底以下0.5m处，桩体作无侧限抗压强度试
验，抽检频率为1%。
e.复合地基承载板试验（慢速维持荷载法）
注：1、粉喷桩的桩身强度是水泥加固土90天龄期的无侧限抗压强度，根据七天强度与90天强度的经验公式：
f c u7=(0.32—0.42)fcu90
3、粉喷桩复合地基的变形计算分为两部分，即分别计算加固区变形，和下
卧层变形。然后求和即为整个复合地基的沉降量。
4、桩周土对桩的支承作用分为a、侧壁阻力b、桩底的支承力。
5、水泥粉喷桩处理软土地基一般有两种情况：其一是桩长全都穿过软土层，
桩端为良好持力层，这时在地基压缩范围内沉降常小于设计要求，另一
种情况即桩尖有较厚软弱土层。
钢结构考试知识汇总 1.设有桥式吊车的房屋时，中柱宜为两端刚接，以增加刚架的侧向刚度 2.桥式吊车时，柱宜采用等截面构件 3. 门式刚架的柱脚多按铰接支撑设计，通常为平板支座，设一对或两对地脚螺栓。当用于工业厂房且有桥式吊车时，宜将柱脚设计成刚接 4.纵向温度区段＜300m；横向温度区段＜150m；当房屋平面尺寸超过上述规定时，需设置伸缩缝 5.伸缩缝做法：①设置双柱②在搭接檩条的螺栓处采用长圆孔 6.可变荷载：⑴屋面活荷载⑵屋面雪荷载和积灰荷载⑶吊车荷载⑷地震作用⑸风荷载 7.屋面均布活荷载不与雪荷载同时考虑，取较大值 8. 对于变截面门式刚架，应采用弹性分析方法确定各种内力，只有当刚架的梁柱全部为等截面时才允许采用塑性分析方法 9.当门式刚架的侧移不满足要求，可采用下列措施调整：①放大柱或梁的截面尺寸；②改铰接柱为刚接柱脚；③把多跨框架中的个别摇摆柱改为上端和梁刚接 10.梁腹板应在中柱连接处，较大固定集中荷载作用处和翼缘转折处设置横向加劲肋。 11.门式刚架结构的节点：梁与柱的连接节点、梁和梁拼接节点及柱脚刚性。 12.造成梁与柱相对转动的因素：一是节点域的剪切变形角；二是端板和柱翼缘弯曲变形及螺栓拉伸变形 13. 柱脚锚栓不宜采用承受柱脚底部的水平剪力。此水平剪力可由底板与混凝土基础之间的摩擦力(摩擦系数可取0.4）或设置抗剪键承受。 14. 屋面板选用中波板和高波板，中波实际中用的最多；墙面常采用低波板 15.檩条的截面形式可分为：实腹式和格构式。当檩条跨度（柱距）不超过9m时，优先选实腹式檩条。檩条属于双向受弯构件 16.拉条的设置情况:跨度小于4米无拉条，跨度在4米到6米跨中设一道拉条，跨度在6米到9米三分点处各有一道拉条。（檩托和檩条的连接螺栓不应少于2个） 17.从耗钢量考虑，中、重型厂房中的承重柱很少采用等截面实腹式柱，一般采用阶梯形柱 18.对位置不高的大吨位吊车或车间分期扩建时分离式柱更好（柔性连接） 19.对于装备A6~A8级吊车的车间除了要求结构具有大的横向刚度还要有足够大的纵向刚度 20.肩梁有单腹壁和双腹壁之分 21.荷载组合效应的目的是为了找到最不利组合情形 22. 压杆应该对于截面的两个主轴具有相等或接近的稳定性，即λx=λ为等稳定性。 23.受压（拉）节间无荷载‘不等肢短肢相并’稳定与‘等肢角钢相并’。支座等肢角钢相并稳定与“不等肢长肢相并”。受压悬杆节间有弯曲上悬杆，支座斜杆时用“不等肢长肢相并”有垂直支撑，竖向腹杆选“等肢十字型”。受压悬杆节点有荷载，上悬杆支座斜杆选“不等肢长肢相并”（选择题）。 24.桁架及支撑的杆件都应满足刚度要求，其标志是长细比的大小要符合规范规定的容许值 25.由双脚刚组成的T行截面的杆件，为了保证两个角钢共同工作，两角钢需有足够的连系。做法是每隔一定距离在两角钢间加设填板 26.在确定双角钢截面时，如果λx﹥λyz，即在桁架平面内弯曲屈曲时选用薄而宽的角钢比较经济。但是，如果λx﹤λyz，则所选角钢很可能不是最佳选择 27.钢管桁架结构主要用在不直接承受动力荷载的场合 28.影响节点力学性能的重要参数：β=b i/b 29.吊车梁按双向受弯构件设计 30.对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为A1~A5的吊车梁，可采用加强上
一、纺织纤维 1、 定义：纤维是天然或人工合成的细丝状物质，纺织纤维则是指用来纺 织布的纤维。 2、 纺织纤维特点：纺织纤维具有一定的长度、细度、弹性、强力等良好 物理性能。还具有较好的化学稳定性，例如：棉花、毛、丝、麻等天然纤维是 理想的纺织纤维。 3、 纺织纤维分类：天然纤维和化学纤维。 ①天然纤维包括植物纤维、动物纤维和矿物纤维。 A 植物纤维 如：棉花、麻、果实纤维。 B 动物纤维 如：羊毛、免毛、蚕丝。 C 矿物纤维 如：石棉。 ②化学纤维包括再生纤维、合成纤维和无机纤维。 A 再生纤维 如：黏胶纤维等。 B 合成纤维 如：锦纶、涤纶、氨纶等。 C 无机纤维 如：玻璃纤维、金属纤维等。 4、 常见纺织纤维的纺织性能： ①. 棉花：透气、吸湿、服用性能好、耐虫蛀。 ②. 黏胶纤维： 吸湿性、透气性好、颜色鲜艳、原料来源广、成本低，性 质接近天然纤维。 ③. 涤纶：织物、挺、爽、保形性好、耐磨、尺寸稳定、易洗快干。 ④. 锦纶：耐磨性特别好、透气性差。 ⑤.羊毛：吸湿、弹性、服用性能均好， 二、纤维的鉴别 1、 鉴别方法： ①鉴别的方法有手感、目测法、燃烧法、显微镜法、溶解法、药品着色法 以及红外光谱法等。在实际鉴别时，常常需要用多种方法，综合分析和研究以 后得出结果。 ②一般的鉴别步骤如下： A. 首先用燃烧法鉴别出天然纤维和化学纤维。 B. 如果是天然纤维，则用显微镜（放大镜）观察法鉴别各类植物纤维和动 物纤维。如果是化学纤维，则结合纤维的熔点、比重、折射率、溶解性能等方 面的差异逐一区别出来。 C. 在鉴别混合纤维和混纺纱时，一般可用显微镜(放大镜）观察确认其中 含有几种纤维，然后再用适当方法逐一鉴别。 ③. 常见纤维的燃烧性质： 3、 纱线的重量单位 纤维 近焰现象 在焰中 离焰以后 气味 灰 烬 棉 近焰即燃 燃烧 续燃有余辉 烧纸味 灰烬极少 毛 熔离火焰 熔并燃 难续燃自熄 烧毛味 易碎 脆 蓬松 黑 涤纶 近焰熔缩 滴落 起泡 续燃 弱香味 硬圆 黑淡褐色 锦纶 近焰熔缩 熔并燃 难续燃自熄 刺鼻味 硬圆 淡棕透明
逻辑学复习知识点 前言：逻辑学：传统逻辑、现代逻辑；它是基础性，工具性的学科（更直接，更系统） 第一章（绪论）： 第一节什么是逻辑学 1.“逻辑”的含义：源于古希腊，原意：思想，言辞，理性，规律。 逻辑是一门学科，即逻辑学（思维科学）。 2.逻辑学的研究对象：研究思维的形式结构及其规律的科学。 逻辑学的研究目的：总结出人们正确运用各种思维形式的逻辑规律。 思维：感性认识（感觉，知觉，表象）和理性认识（概念，命题（判断），推理） 思维的形式结构（思维的逻辑形式）：包括逻辑常项和变项 逻辑常项：不随思维具体内容变化而变化，是判定一种逻辑形式具体类型的唯一依据。 传统逻辑：自然语言（日常用语）现代逻辑：人工语言（符号语言：表意符号，公式，公式序列） 思维形式结构的规律：逻辑规则：仅适用于某种思维形式。逻辑思维的基本规律：普遍适用于各种类型的思维形式。（传统逻辑定义） 逻辑思维的基本规律包括：同一律，矛盾律，排中律，充足理由律。表现方式： 现代逻辑的基础部分：经典命题逻辑,经典谓词逻辑（表现方式：重言式（重言蕴涵式，重言等值式））第二节逻辑学的性质和作用 1.逻辑学的性质：工具性，全人类性（没有民族性，阶级性） 2.逻辑学的作用： 联合国教科文组织1974年规定的七大基础学科：逻辑学、数学、天文学和天体物理学、地球科学和空间科学、物理学、化学、生命科学
三方面作用：促成逻辑思维由自发向自觉转变；培养和提高人们认识事物、从事科学研究的能力；帮助识别、驳斥谬误和诡辩。 3.第三节逻辑简史 逻辑学的历史：两千多年逻辑学的三大源头：古中国、古印度、古希腊。 西方逻辑：以古希腊逻辑为先河，在发展的历程中完整地经历了传统和现代两个形态。（以此为例） 传统逻辑的诞生与发展： 传统逻辑：由亚里士多德开始直至莱布尼兹之前的整个逻辑类型。特点：借助自然语言，主要范围是常见日常思维类型。 亚里士多德：（公元前384-公元前322）:古希腊著名学者，第一次全面、系统研究逻辑学主要问题，首创逻辑学这门科学。被称作“西方逻辑之父”，主要逻辑著作《范畴篇》、《解释篇》、《前分析篇》、《后分析篇》、《论辩篇》、《辩谬篇》，分别论述概念、命题（判断）、推理、论证、论辩的方法和如何驳斥诡辩的问题。哲学著作《形而上学》系统论述了矛盾律、排中律，涉及同一律。奠定了西方逻辑学发展的坚实基础。古希腊斯多葛学派及欧洲中世纪的逻辑学家：研究了假言命题、选言命题、联言命题和推理形式，提出相应推理规则。 弗兰西斯.培根（1561-1626）：英国哲学家、逻辑学家。17世纪，实验自然科学兴起和发展，研究了科学归纳法问题。《新工具》一书中提出科学归纳的“三表法”：“存在和具有表”、“差异表”、“程度表”，奠定归纳逻辑的基础。 穆勒（1806-1873）：19世纪英国哲学家、逻辑学家。在《逻辑体系》（我国近代学者严复译为《逻辑名学》）把科学归纳法发展为五种：求同法、求异法、求同求异并用法、共变法、剩余法。至此，传统逻辑的基本框架大致形成。 现代逻辑的兴起与发展： 现代逻辑（“数理逻辑”或“符号逻辑”）:由莱布尼兹奠定基本思想,目前仍在不断发展中的逻辑类型。特点：借助人工语言（符号语言），建立形式系统，对研究对象整体把握。 莱布尼兹（1646-1716）：德国著名数学家、哲学家。17世纪末期，提出用数学演算的方法处理演绎逻辑；
粉喷桩专项施工方案 一、施工方法 1、施工顺序及施工工艺 水泥粉喷桩的主要施工顺序为：施工准备→钻机就位→钻进→提升喷粉搅拌→升到设计标高后再复钻→提升复拌喷灰→升到设计标高后停机→下一桩循环施工。 2、施工质量控制 （1）施工准备。 粉喷桩施工前应准备下列施工技术资料：施工场地的工程地质报告，粉喷桩设计桩位图，原地面高程数据表，加固深度与停灰面高程以及测量资料等。 施工机具准备，进行机械组装和试运转。 粉喷桩的施工工艺根据设计要求采用42.5的普通硅酸盐水泥作为固化剂干法施工，搅拌桩采用现场取芯试样（28天龄期）的无侧限抗压强度达到1.0MPa。施工前进行水泥土试验，以确定合适的水泥掺入量，通过试桩来确定。试桩6根，通过试桩来确定钻进速度、提升速度、搅拌速度、喷气压力、单位时间喷粉量等。粉喷桩所用的水泥应符合设计要求，并有产品合格证，并经室内检验合格才能使用，严禁使用受潮、结块变质的加固料。 （2）工艺性试桩。 粉喷桩正式施工前要先进行成桩试验，水泥掺入比参考值为48—50kg/m.粉喷桩施工前应做好加固土室内试验，根据设计要求的无侧限抗
压强度，按7天龄期的试验成果求出合适的掺入比.以确定：①要穿过软土层的实际深度；②了解各软土的阻力，以确定钻进及提升速度和喷粉量。在实际工作中根据其抽芯质量情况发现，对含水量较大的软土，提升速度要慢，风量要大才能保证成桩质量；对砂层，特别是粗砂层，提升速度应较淤泥层快，风量应较淤泥层的小。 （3）各主要工序的质量控制要点。 ①根据设计，确定加固放置机体位置的基础（即加垫砂层），使搅拌桩机机轴保持垂直，误差不应大于5cm，调节桩机支腿油缸使钻机钻杆倾斜度不大于1%，以防打斜桩，影响桩基承载力。 ②关闭粉喷机灰路阀门，打开气路法门。 ③开动桩机，启动空压机并缓慢打开气路调压阀，对桩机供气。桩机逐渐加速，正转预搅下沉。观察压力表读书，随钻杆下钻压力增大而调节压差，使后阀较前阀大0.02~0.05Mpa。当钻至接近设计深度时，应用低速慢转钻，钻机机原位转动1-2min。 ④提升粉喷搅拌：当到达设计桩底后，一般以1.0m/min左右的速度反向旋转提升钻头，边提升边喷射边搅拌，使软土与水泥充分混合，当提升到设计停灰标高后，应慢速原地搅拌1-2min。喷射量与提升速度相匹配，喷粉量控制在48～50kg/m以内，如一次喷灰不能达到设计要求，可采用两次喷灰。提升时选择中、慢档提升，保证搅拌均匀，要求每提升16mm，搅拌轴转动不小于1圈。当钻头提升至地面以下0.5ｍ时，喷粉机应停止喷粉。粉喷桩施工时，泵送水泥必须连续，水泥用量以及泵送水泥的时间应有专人记录在提升过程喷粉搅拌，通过粉体发送器将水泥粉喷
纺织纤维基础知识 一、纤维 1、棉纤维 棉纤维是一种天然纤维素纤维，内部有中空管，按生长地区的不同分为亚洲棉、非洲棉、陆地棉和海岛棉。其中海岛棉又称长绒棉，品质最佳，国产长绒棉中以新疆长绒棉最著名。是家用纺织品的主要原料 棉纤维的分类： * 细绒棉：又叫陆地棉。世界上95%以上种植的都是细绒棉，我国大量种植的也是细绒棉。细绒棉的纤维长度在25-31mm之间。 * 长绒棉：也叫埃及棉，又叫海岛棉，棉花又白又细又长，光泽又好，是最优棉。一般用于高档织物。埃及长绒棉和普通棉相比，有以下几个特点：比普通棉更细更长，其纤维长度一般都大于33mm，可达60-70mm；比细绒棉更柔软，更滑爽；能纺棉的支数更高。光泽度 好。 ②、棉纤维特征 棉纤维的色泽通常为白色或乳白色、淡黄色，光泽度差。比较耐碱性，抗无机酸能力较弱，耐热。横截面为腰形状，内有很大的空腔。棉纤维是纤维素纤维，纤维上富含油脂。 ③、棉纤维优点 棉吸湿性和透气性好、隔热性好、穿着舒适、坚实耐用、保暖性好、表面光洁、不起静电、易洗涤、手感柔软 棉纤维优点：
* 吸湿性：棉纤维具有较好的吸湿性，在正常的情况下，纤维可向周围的大气中吸收水分，其含水率为8-10%，所以它接触人的皮肤，使人感到柔软而不僵硬。* 保湿性：由于棉纤维是热和电的不良导体，热传导系数极低，又因棉纤维本身具有多孔性，弹性高优点，纤维之间能积存大量空气，所以，纯棉纤维纺织品具有良好的保湿性，使用纯棉织品使人感觉到温暖 * 耐热性：纯棉织品耐热能良好，在摄氏110℃以下时,只会引起织物上水分蒸发,不会损伤纤维,所以纯棉织物在常温下使用、洗涤、印染等对织品都无影响。* 耐碱性：棉纤维对碱的抵抗能力较大，棉纤维在碱溶液中，纤维不发生破坏现象，该性能有利于使用后对污染的洗涤，消毒除杂质. * 卫生性：棉纤维是天然纤维，其主要成分是纤维素，还有少量的蜡状物质和含氮物与果胶质。纯棉织物经多方面查验和实践，织品与肌肤接触无任何刺激，无负作用，久穿对人体有益无害，卫生性能良好。 ④、棉纤维缺点： 缩水、易皱、湿度过大易发霉、虫蛀、耐碱不耐酸、色牢度低、弹性差 2.麻纤维 ①、优点：吸湿性好、易洗涤、耐磨、强度较大、透气性好、穿着凉爽、不易霉变、无静电、耐水浸浊。 ②、缺点：弹性差,不经过特殊处理,手感硬,无垂感、染色差。 3.蚕丝： 蚕丝为天然蛋白质纤维，其蛋白质和人体皮肤的化学成份组成相近，与皮肤接触时柔软舒适，无异物感。蚕丝光滑柔软，富有光泽，穿着舒适，夏季凉爽，冬季暖和的性能被称为纤维皇后。耐酸性小于羊毛，耐碱性稍强于羊毛，耐光性
逻辑学知识要点 上篇逻辑推理 逻辑学主要是从形式上or结构上来研究推理的正确性或者有效性的科学。 任何推理形式都由逻辑常项和逻辑变项组成。∕逻辑常项：推理形式中固定不变的部分，是判定一种推理形式的类型的唯一根据，也是区别不同类型的推理形式的唯一根据。∕无论给变项代入何种不同的具体内容，推理形式不会改变。 如果只要分析到所包含的简单命题即原子命题为止即可判定，那么这类推理称为复合命题推理，简称推理命题，相应的逻辑称为命题逻辑。∕逻辑常项、命题变项。 必须分析到简单命题即原子命题所包含的概念即词项才能判定，则这类推理称为简单命题推理，简称词项推理，相应的逻辑称为词项逻辑。∕逻辑常项、词项变项。 第一章基本复合命题及其推理 1、负命题 负命题：就是通过否定某个命题所得到的命题，又叫做命题的否定。 一般公式是：并非￢。∕“并非“为联结词，常用符号“￢”表示，读作“并非”。 真假特征：p与“￢p”矛盾。 2、联言命题及其推理 ⑴联言命题：就是断定几种事物情况同时存在的命题。 一般公式是：p并且q。∕“并且“为联结词，常用符号“∧”表示，读作“合取”。 “……和……”、“即……又……”、“不但……而且……”、“虽然……但是……”等表示并列关系、递进关系、转折关系的词语都是“并且”的意思。 真假特征：联言支p，q同时真，联言命题p∧q为真；p，q同时假，p∧q为假。 ⑵联言推理：就是前提or结论为联言命题，并且根据其真假特征所进行的推理。 推理形式有：分解式（由前提中一个联言命题为真，推出其任一支命题为真的推理）、组合式（由前提中一些支命题为真，推出这些支命题所组成的联言命题为真的推理）。 3、选言命题及其推理 选言命题是断定几个可能的事物情况中至少有一个事物情况存在的命题。 ①⑴相容的选言命题：至少有一个存在并且可以同时存在的选言命题，即选言支(p，q)之间具有并存的关系，p，q不同假。 一般公式是：p或者q。∕“或者“为联结词，常用符号“∨”表示，读作“析取”。

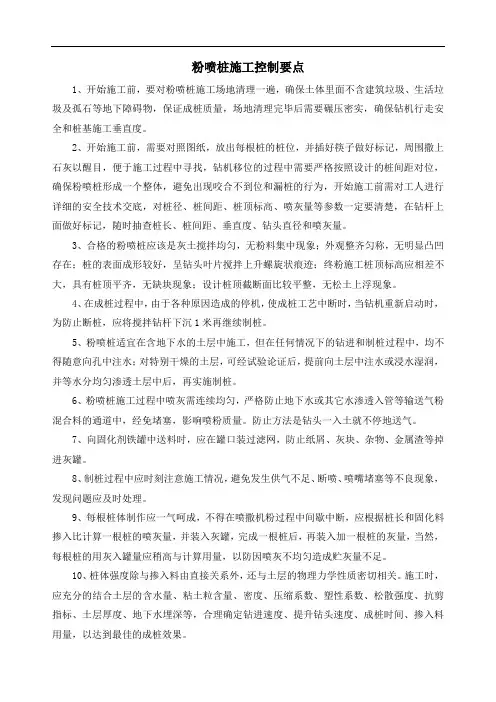

粉喷桩施工控制要点 1、开始施工前，要对粉喷桩施工场地清理一遍，确保土体里面不含建筑垃圾、生活垃圾及孤石等地下障碍物，保证成桩质量，场地清理完毕后需要碾压密实，确保钻机行走安全和桩基施工垂直度。 2、开始施工前，需要对照图纸，放出每根桩的桩位，并插好筷子做好标记，周围撒上石灰以醒目，便于施工过程中寻找，钻机移位的过程中需要严格按照设计的桩间距对位，确保粉喷桩形成一个整体，避免出现咬合不到位和漏桩的行为，开始施工前需对工人进行详细的安全技术交底，对桩径、桩间距、桩顶标高、喷灰量等参数一定要清楚，在钻杆上面做好标记，随时抽查桩长、桩间距、垂直度、钻头直径和喷灰量。 3、合格的粉喷桩应该是灰土搅拌均匀，无粉料集中现象；外观整齐匀称，无明显凸凹存在；桩的表面成形较好，呈钻头叶片搅拌上升螺旋状痕迹；终粉施工桩顶标高应相差不大，具有桩顶平齐，无缺块现象；设计桩顶截断面比较平整，无松土上浮现象。 4、在成桩过程中，由于各种原因造成的停机，使成桩工艺中断时，当钻机重新启动时，为防止断桩，应将搅拌钻杆下沉1米再继续制桩。 5、粉喷桩适宜在含地下水的土层中施工，但在任何情况下的钻进和制桩过程中，均不得随意向孔中注水；对特别干燥的土层，可经试验论证后，提前向土层中注水或浸水湿润，并等水分均匀渗透土层中后，再实施制桩。 6、粉喷桩施工过程中喷灰需连续均匀，严格防止地下水或其它水渗透入管等输送气粉混合料的通道中，经免堵塞，影响喷粉质量。防止方法是钻头一入土就不停地送气。 7、向固化剂铁罐中送料时，应在罐口装过滤网，防止纸屑、灰块、杂物、金属渣等掉进灰罐。 8、制桩过程中应时刻注意施工情况，避免发生供气不足、断喷、喷嘴堵塞等不良现象，发现问题应及时处理。 9、每根桩体制作应一气呵成，不得在喷撒机粉过程中间歇中断，应根据桩长和固化料掺入比计算一根桩的喷灰量，并装入灰罐，完成一根桩后，再装入加一根桩的灰量，当然，每根桩的用灰入罐量应稍高与计算用量，以防因喷灰不均匀造成贮灰量不足。 10、桩体强度除与掺入料由直接关系外，还与土层的物理力学性质密切相关。施工时，应充分的结合土层的含水量、粘土粒含量、密度、压缩系数、塑性系数、松散强度、抗剪指标、土层厚度、地下水埋深等，合理确定钻进速度、提升钻头速度、成桩时间、掺入料用量，以达到最佳的成桩效果。
第一章 1.多跨门式刚架，为什么采用单脊双坡比多脊多坡好？对于多跨刚架，在相同跨度条件下，多脊多坡与单脊双坡的刚架用钢量大致相当，常作成一个屋脊的大双破屋面。这是因为金属压型钢板屋面为长坡面排水创造了条件。而多脊多坡刚架的内天沟容易产生渗漏及堆雪现象。不等高刚架这一问题更为严重，在实际工程中应尽量避免这种刚架形式。 2.门式刚架跨度的确定、柱轴线的确定。 门式刚架的跨度取横向刚架柱间的距离，跨度宜为9-36m，宜以 3m 为模数，但也可不受模数限制。当柱边宽度不等时，其外侧应对齐。柱轴线可取柱下端（较小端）中心的竖向轴线，工业建筑边柱的定位轴线取柱外皮。 3.变截面门式刚架确定各种内力的分析方法。对于变截面门式刚架，应采用弹性分析方法确定各种内力，只有当刚架的梁柱全部为等截面时才允许采用塑形分析方法，但后一种情况在实际工程中已很少采用。 4.对门式刚架进行内力分析时，通常把刚架当作平面结构对待，一般 不考虑蒙皮效应。 5.屋面板的蒙皮效应。蒙皮效应是将屋面板视为沿屋面全长伸展的深梁，可用来承受平面内的荷载。面板可视为承受平面内横向剪力的腹板，其边缘构件可视为翼缘，承受轴向拉力和压力。 6.工字型截面门式刚架构件中，哪些板件可以利用屈曲后强 度？在进行刚架梁、柱构件的截面设计时，为了节省钢材，允许腹
板发生局部屈曲，并利用其屈曲后强度。 7.计算变截面门式刚架柱顶侧移的分析方法，采用的荷载值变截面门式刚架柱顶侧移应采用弹性分析方法确定。计算时荷载取标准值，不考虑分项系数。 8.门式刚架侧移验算未满足要切实，可对原设计作成的调整措 施 ①放大柱或（和）梁的截面尺寸 ②改铰接柱脚为刚接柱脚 ③把多跨框架中得个别摇摆柱改为上端和梁刚接 9.《钢结构设计规范》中关于梁腹板利用屈曲后强度的计算公式不适门式刚架的原因。 在上册第4章 4.6.4 节曾经分析过受压板屈曲后继续承载的原理并给出GB50017规范关于梁腹板利用屈曲后强度的计算公式。这些公式适用于简支梁。门式刚架的构件剪应力最大处往往弯曲正应力也最大，翼缘对腹板没有约束作用，因而计算公式不同于GB50017。 10.门式刚架钢梁中横向加劲肋的设置位置 梁腹板应在中柱连接处、较大固定集中荷载作用处和翼缘转折处设置横向加劲肋。其他部位是否设置中间加劲肋，根据计算需要确定。但《规程》规定，当利用部分屈曲后抗剪强度时，横向加劲肋间距a宜取 h w~2 h w. 11.变截面门式刚架柱验算在刚架平面内的整体稳定性时，轴向
第一章纺织原料及原料鉴别 纤维分类 天然纤维——植物纤维（纤维素纤维）→棉 →麻 ——动物纤维（蛋白质纤维）→毛 →丝 化学纤维——化学纤维素纤维（人造纤维）：主要指人造丝、人造棉和人造毛 ——合成纤维→涤纶PET / POLYESTER →丙纶PP →腈纶ACRYLIC →锦纶POLYAMIDE / NYLON →氨纶SPANDEX（也叫弹性纤维） 一、棉花 棉纤维纺成棉纱后再织成棉布。 （一）棉纤维的分类： （1）细绒棉：又叫陆地棉。世界上95%以上种植的都是细绒棉，我国大量种植的也是细绒棉。细绒棉的纤维长度在25-31mm之间。 （2）长绒棉：也叫埃及棉，又叫海岛棉，棉花又白又细又长，光泽又好，是最优棉。一般用于高档织物。 和细绒棉相比，有以下几个特点：比细绒棉更细更长，其纤维长度一般都大于33mm，可达60-70mm；比细绒棉更柔软，更滑爽；能纺棉的棉的支数更高。 （二）特点 横截面为腰形状，内有很大的空腔。棉纤维是纤维素纤维，纤维上富含油脂。 几种常见的特殊棉： 脱脂棉（医用），
丝光棉（棉花在一定温度下用浓碱、液氨通过后整理处理，使棉纤维内的空腔缩小，纤维表面膨胀，变成圆形，反射能力，增加光泽）， 生态棉（原指天然棉，现在一般指超细化纤棉，用于超细化纤纤维无纺布）， 原色棉（在土壤中加入某种颜料，棉花吸收后直接变成了该颜色的色彩。目前成功开发和种植的只有绿色、棕色）， 环保棉（控制甲醛含量在一定程度下的棉花）。 （三）鉴别方法 棉、麻、粘胶（人造棉、人造丝、人造毛）燃烧都很迅速，并伴有烧纸的味道。 二、麻 常用的麻分苎麻、亚麻两种。麻一般较硬，用次氧酸（氧漂）浸泡后可使麻稍微变软。 麻纤维密度高，横截面、外观都与棉相似。 鉴别方法：外观上直接鉴别的话，麻布的疵点较多。棉布较平整，少疵点和结子。从布的均匀度而言，人造棉的均匀度最好，光泽最亮，棉次之，麻最差。 三、粘胶 英文叫VISCO，或者RAYON。成分也是纤维素纤维，同棉、麻。 是利用纺棉时的下脚料，棉籽上的轧下来的绒毛（最细最软），以及碎布用化学助剂溶解成浆粕后再重新纺丝。若是长丝，就是人造丝；切成棉花长短（25-33mm）的话，就是人造棉；若是长度大于57mm，再纺粗一点，就是人造毛。 四、毛 毛属于蛋白质纤维。毛的后处理工艺分抓毛和剪毛两种。 羊绒是指刚刚长出来的新毛，更细，更软，价格更昂贵。 羊毛的特点：是蛋白质纤维，所以烧出的味道同烧头发味；纤维表面成鳞片状，鳞片也是蛋白质，较硬，且在纤维上是成倒鳞片状态。（所以羊毛衫不能放入洗衣机洗，会缩绒） 马海毛，原指安哥拉山羊毛，特点是纤维卷屈度大。（卷屈度越高，蓬松度越好，手感，弹性，柔软度都会增强，起到了很好的恒温保暖效果。）但是现在的马海毛大量是化纤的仿马海毛。
考试题型及分值 一、填空（10分） 二、单选（30个共60分） 三、综合（三道题15分）①求真值、范式②绘制欧拉图③用 真值表方法判断推理是否有效 四、推理（两道题15分） 一、判断（一） 1.SAP是指所有的S是P； SEP是指所有的S不是P; SIP是指有的S是P; SOP是指有的S不是P。 2.A与E是反对关系（不能同真，可以同假）； I与O时下反对关系（不能同假，可以同真）； A与O和E与I是矛盾关系（不能同假，已不能同真）； A与I和E与O是差等关系 逻辑方阵
全同真包含于真包含交叉全异 A 1 1 0 0 0 E 0 0 0 0 1 I 1 1 1 1 0 O 0 0 1 1 1 A、E、I、O四种判断的真假情况列表 注：1代表“真”；0代表“假”(下同)。 4.任何一种逻辑形式都是由逻辑常项和逻辑变项两部分组成。 5.概念是反映对象本质属性的思维形式，概念有两个逻辑特征，他们是内涵和外延。 概念的内涵是指反映到概念中的对象中的本质属性。 具有概念所反映的特有属性或本质属性的对象，称为概念的外延。 从逻辑的角度讲，所谓明确概念，指的就是要明确概念的内涵和外延。 根据概念的外延大小，概念分为单独概念和普通概念。 根据概念反映的对象是否为集合体，概念分为集合概念和非集合概念。 根据概念所反映对象是否具有某种性质，概念分为正概念和负概念。
6.定义的规则？ （1）定义项的外延和被定义项的外延应是相同的（违反这条规则，就会犯“定义过宽”或“定义过窄”的逻辑错误）。 （2）定义项中不能直接或间接地包括被定义项（违反这条规则，就会犯“同语反复”或“循环定义”的逻辑错误）。 （3）定义项中不得包括含混的概念和语词，不得用比喻。 7.划分的规则？ （1）划分的各子项外延之和必须与母项的外延相等（违反这条规则，就会犯“划分不全”或“多出子项”的逻辑错误）。 （2）每次划分必须按照同一标准进行（违反这条规则，就会犯“划分标准不同一”的逻辑错误）。 （3）划分的各子项应当互不相容（违反这条规则，就会犯“子项相容”的逻辑错误）。 8．性质判断就是断定对象具有或不具有某种性质的判断。它是由主项、谓项、联项和量项四部分组成。 性质判断的四种基本形式SAP、SEP、SIP、SOP。 判断分为简单判断和复合判断；简单判断就是自身不含其他判断的判断，复合判断就是自身中包含其他判断的判断。 在性质判断中，主项和谓项都周延的判断有全称否定和单称否定。 10.根据逻辑方阵的刻划，对第2项具体叙述： （1）矛盾关系 其中一个判断是真，另外一个判断一定是假； 其中一个判断是假，另外一个判断一定是真。 （2）反对关系 其中一个判断是真，另外一个判断一定是假； 其中一个判断是假，另外一个判断真假不定。 （3）下反对关系 其中一个判断是真，另外一个判断真假不定； 其中一个判断是假，另外一个判断一定是真。 （4）差等关系（其中一个是全称判断，另一个是特称判断）全称判断真，则特称判断真； 全称判断假，则特称判断真假不定； 特称判断假，则全称判断假；
水泥粉喷桩工程施工方案 三、施工工艺及施工方案 1、机械设备及人员配备 我部采用其型号为PH-5型液压步履式粉喷桩机，并配有储灰罐、粉体发送机、空压机、压力胶管以及经市级以上有关部门认可的电脑自动打印装置的喷灰计量装置和显示钻杆钻进时电流变化的电流表、压力表（配标定证书）。为防止施工断电，每台钻机均配有75KW发电机组一套，每一台桩机配备电工1人，机械工5名，民工5人。 2、场地平整及设备布置： （1）、在粉喷桩钻机和发电机以及材料进场之前，进行粉体搅拌桩施工的场地，事先应予平整，清除桩位处地上、地下的一切障碍物（包括石块、树根和垃圾等），场地低洼时，应回填与处理地质相同的土质（不得回填杂土），压实度不低于85%，使之符合粉喷桩施工要求。 （2）、在通道涵洞处涵洞基底的标高即为粉喷桩桩顶的施工标高，因此在进行粉喷桩施工前应将场地按涵洞基底标高平整。（3）、根据场地情况将发电机及储料棚布置于地势稍高处，并在其周围开挖排水沟，以防止雨后积水影响水泥品质和损坏施工机具，确保粉喷桩施工质量优良。 3、施工测量与放样： （1）、为保证粉喷桩位置的准确性，我部安排一位已从事公路桥梁测量10年以上的测量工程师专门负责粉喷桩的测量放样工作，测量仪器采用日本产拓普康全站仪及北光产自动安平水准
仪。 （2）、在场地整平后，我部在测量组对粉喷桩控制桩位放样完毕后，我部实行三级检验制度对其进行检验即：现场技术人员检验－→内部监理工程师检验－→外部监理工程师检验，合格后进行粉喷桩桩位的放样，按图纸中的桩距和经监理工程师批准使用的粉喷桩桩位布置图进行梅花形布置，并用白灰和竹钎作明显标记。 4、施工中各参数的控制 钻进速度：80~100cm/分提升速度：50~80cm/分搅拌速度: 30~50转/分每米水泥用量: 50kg/m 钻进、复搅及提升时管道压力空气压力：0.1~0.2Mpa 喷灰时管道压力：0.2~0.4Mpa 5、钻机就位应满足图纸要求，用水平尺检查钻机转盘的水平度和用垂球检查钻杆的垂直度，其垂直度偏差不得大于1.5％，为确保垂直度控制良好，我部在钻机四个支座处加设较大面积的钢板，使钻机在钻进中保持平稳，钻进时要经常检查垂直度，如发现偏差则边钻进边调整，对于设计长度较长的水泥搅拌桩，在开始时保持较慢的钻进速度，待机身稳定后再加快钻进速度。桩孔位置与图纸位置偏差不得大于100mm。 6、搅拌桩工艺试桩按“一喷两搅”法，施工中发现喷粉量不足，实行整桩复打，并不小于设计用量；如遇停电机械事故等原因导致粉喷中断也必须复打。复打重叠孔段长度不小于1m。其
贵都百货培训手册——商品知识（一） 纺织品 一、什么是纺织品 纺织品是用纤维材料（如棉、毛、丝、麻以及化纤等）为原料，经过纺纱、织造、染整等工序，或者借助粘合剂，经过特殊处理而加工制成的产品。由于所使用的织机和织物的结构不同，可分为梭织品和针织品两类。梭织品是采用有梭或无梭（喷射织机或剑杆织机等）织机，由经、纬纱纵横交错，相互垂直排列所组成的产品；针织品是指采用针织机（纬编机或针编机）所编织的产品。 二、纺织纤维的分类 纺织纤维的分类方法很多，概括起来可分为两大类：天然纤维和化学纤维。然后再根据其生物属性、化学组成不同，又可再细分为若干小类。分类如下： （一）天然纤维 1、植物纤维 （1）种子纤维——棉花、木棉等 （2）茎纤维——苎麻、亚麻、黄麻等 2、动物纤维 （1）毛发纤维——羊毛、驼绒、兔毛等 （2）分泌液——桑蚕丝、柞蚕丝、木薯蚕丝等 3、矿物纤维——石棉等
（二）化学纤维 1、人造纤维 （1）纤维素纤维——粘胶纤维、富纤、醋纤等 （2）蛋白质纤维——乳酪素纤维 （3）其它纤维——玻璃纤维、石墨纤维等 2、合成纤维 （1）涤纶（聚对苯二甲酸乙二酯纤维） （2）锦纶（聚酰胺纤维） （3）腈纶（聚丙烯腈纤维） （4）维纶（聚乙烯醇纤维） （5）丙纶（聚丙烯纤维） （6）氯纶（聚氯乙烯纤维） 三、纺织纤维的性质 纺织纤维的品质优劣，对产品质量有决定性的影响。因此，要求纺织纤维必须具备一定的长度和细度，有教好的吸湿性、保温性和机械性能，也要有一定的化学稳定性。 （一）天然纤维 天然纤维即自然界里生长的棉花、羊毛、蚕丝和麻类等。在二十世纪四十年代以前，天然纤维还是人们用于纺织的唯一原料来源。 1、棉花：棉花是纺织品的重要原料之一，它的品种很多，但质量并不完全一样。刚从棉株上摘下来的棉花，叫做籽棉；籽棉经轧花机把棉籽除掉，称皮棉，也叫原棉；原棉的每根绒毛，叫做棉纤维。棉纤维的主要性质有：
粉喷桩施工工艺 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
粉喷桩施工工艺一、技术要求 本标段粉喷桩设计桩长6～13m，桩径50cm，桩间距1.1m、1.3m、1.5m正三角形布置。喷粉量55Kg/m。桩身28天无侧限抗压强度 1.2MPa，单位复合地基承载力不小于130KPa。 二、设备、材料 主要施工机械设备（一个工作面） 三、施工准备 1.施工放样 在粉喷桩施工前，根据路基宽度和设计参数在施工平面画布桩图。依布桩图放出施工区域大样，在每区域按设计桩距进行桩位放样。 2.查明障碍物 地下有无大块石、树根、地下管线等，空中有无高压线。障碍物均应事先消除。 3.施工场地
地面土质较差、承载力较低时，应铺设砂砾石垫层，以满足施工机械场地的行走要求。 4.材料要求 水泥出厂具有质量保证单，并确保在有效期内使用。在水泥使用前按规定进行强度、安定性等材质试验,必须经检验合格后才能进行使用。严禁使用过期、受潮结块变性的劣质水泥。 5.施工机械 试桩采用具有自动记录及打印功能的粉喷桩桩机进行施工。 四、施工工艺 1.钻机对位 根据设计，确定加固机体的位置，钻机井架上必须设置标准而又显着的深度标志尺。钻机就位时必须调平，用水平尺来测量粉喷机械的水平，用垂球测定钻机井架的垂直，使搅拌轴保持垂直，以确定成桩的垂直度。 2.下钻 钻机就位后，先启动内钻杆钻头（反向），后启动外钻杆钻头（正向），然后启动加压装置，加压装置中的链条同时对内外钻杆加压，使内外钻杆沿导向架向下，内钻头先切土、入土，外钻头后入土、搅拌。 3.喷灰、搅拌 开启喷粉装置，在内钻头（反向）入土后喷灰，其二层旋转叶片作用为：下面一层是破土，上面一层为搅拌；外钻头（正向）入土后，其二层旋转叶片作用为搅拌、压灰；直到设计深度，停止喷灰。
钢结构上 1.钢结构的极限状态分为承载能力极限状态和正常使用极限状态。 2.钢材的三个重要力学性能指标为屈服点，抗拉强度，伸长率。 3.钢材的可焊性受碳含量和合金元素含量的影响。 4.钢结构是用钢板，热轧型钢或冷加工成型的薄壁型钢制造而成的。 建筑常用的热轧型钢包括角钢，槽钢，工字钢，H型钢和部分T型钢 钢结构特点：材料的强度高，塑性韧性好；材质均匀，和力学计算的假定比较符合； 制造简便，施工周期短；质量轻；钢材耐腐蚀性差；钢材耐热但不耐火。设计钢结构需处理两方面因素：结构和构件抗力；荷载施加于结构的效应 5. 结构用钢为何要选用塑性、韧性好的钢材？ 塑性好则结构破坏前变形比较明显从而可减少脆性破坏的危险性，并且塑性变形还能调整局部高峰应力，使之趋于平缓。韧性好表示在动荷载作用下破坏时要吸收较多的能量，同样也降低脆性破坏的危险程度 6. 用于钢结构的钢材必须具有哪些性能？ （1）较高的强度。即抗拉和屈服强度比较高（2）足够的变形能力，即塑性韧性好。 （3）良好的加工性能。 普通碳素结构钢Q235钢和低合金高强度钢Q345，Q390，Q420 7.钢材的主要强度指标和变形性能都是依据标准试件一次拉伸试验确定的。 弹性阶段，弹塑性阶段，塑性阶段，应变硬化阶段 材料的比例极限与焊接构件整体试验所得的比例极限有差别：残余应力的影响 屈服点意义：作为结构计算中材料强度标准或材料抗力标准；形成理想弹塑性体的模型，为发展钢结构计算理论提供基础 低碳钢和低合金钢有明显的屈服点和屈服平台，而热处理钢材没有，规定永久变形0.2%时的应力作为屈服点 伸长率代表材料断裂前具有的塑性变形的能力 8.冷弯性能：按规定弯心直径将试样弯曲180°,其表面及侧面无裂纹或分层则为冷弯试 验合冷弯性能是判断钢材塑性变形能力及冶金质量的综合指标。 冲击韧性：韧性是钢材断裂时吸收机械能能力的量度 9.钢是含碳量小于2%的铁碳合金，碳大于2%则为铸铁 碳素结构钢由纯铁，碳及杂质元素组成，纯铁约占99%，碳及杂质元素1% 碳含量提高，钢材强度提高，塑性，韧性，冷弯性能，可焊性及抗锈蚀能力下降 硫，氧元素使钢材发生热脆，而磷，氮元素使钢材发生冷脆 10.冷加工硬化：在常温下加工叫冷加工。冷拉，冷弯，冲孔，机械剪切等加工使钢材 产生很大塑性变形，塑性变形后的钢材在重新加荷时将提高屈服点，同时降低塑性和韧性 时效硬化：钢材紧随时间的增长而转脆；应变时效指应变硬化又加时效硬化。 钢材对温度相当敏感，相比之下，低温性能更重要。随温度升高，普通钢强度下降较快温度达600℃，其屈服强度仅为室温时的1/3左右，此时已不能承担荷载。弹性模量在500℃急剧下降，600℃为40%，250℃附近有兰脆现象 11.疲劳破坏属于脆性破坏；疲劳断裂三阶段：裂纹的形成，裂纹缓慢发展，最后迅速断裂 12.选择钢材时应考虑哪些因素？ 结构或构件的重要性；荷载性质（静载动载）；连接方法（焊接铆接螺栓连接）；
纺织品基础知识 第一章织物的基本知识 一、单位换算：1码（Y）＝0.9144米（M）1英寸（1″）＝2.54厘米（CM）1码＝36英寸1磅（LB）＝454克（g） 1盎司＝（OZ）＝28.3克（g） 二、织物规格参数定义: 1、丹尼数:表示长纤纱的粗细,即长度为9000米的纱,其重量为1克(g),通常定义为1丹，用英文字母“D”表示。如：一根9000米长的纱，称其重量为70克，即定义为70丹。主要用于表示化纤的粗细。 2、条数和经纬密：表示布料的密度，即每平方英寸内经纱与纬纱的条数和，用英文字母“T”表示。数条数时注意分析布料的编织方法，找出相应的编织规律，才能准确的测出条数。 3、F数：每一根经纱或纬纱都是由若干根细纱合成的，F数表示一根经纱或纬纱中的细纱股数，用英文字母“F”表示，一般情况下，“F数”越大，布料手感越蓬松、越柔软。反之手感越单薄越硬。 4、短纤纱的粗细表示:一般情况下用”支纱”表示,即1磅重的棉花戳出纱的长度为840码,称这根纱为1支纱,用英文字母”s”表示,如21支纱即为21s.主要用于表示棉、麻、天丝、混纺纤维以及化纤短纤维的粗细。（经换算：21S相当于250D的重量） 5、织物规格表示法: 经纱粗细/F数×纬纱粗细/F数 ×有效幅宽 经纱条数＋纬纱条数 如：70D/36F×70D/36F ×60″也可缩写为70D×190T×60″118T+80T 三、织物分类: 1、按性质分类(常见分类如下) 纤维按性质可分为天然纤维和人造纤维两大类。其中天然纤维包括蚕丝棉、麻、羊毛等，人造纤维包括尼龙、涤纶、醋酸纤维等等，下面对几种较为常用的纤维进行详细地介绍：A、尼龙: 英文为”Nylon”,一般用“N”表示,也称“锦纶”。尼龙又分为“尼龙6”和“尼龙66”。“尼龙66”的各种物理性能都较“尼龙6”为好，价格也较贵。一般情况下,用火烧冒白烟,闻起来有一种芥茉的味道。通常用酸性染料染色。 B、涤纶: 英文为“Polyester”，一般用“T”表示。一般情况下,用火烧冒黑烟（但也要注意，尼龙涂胶后因为胶的因故，燃烧后也成黑烟，因此要注意辨别）,燃烧速度较快，闻起来有一股较臭的味道。通常用分散性染料染色，要注意移染和升华牢度问题。 C、棉:英文为“Cotton”，一般用“C”表示。一般情况下,用火烧,燃烧速度较缓慢,火焰为黄色,棉烧起来的味道大家较为熟悉。天然棉燃烧后的灰烬是白色的，人造棉大部分燃烧后灰烬呈黑色，但味道都差不多。通常用活性染料或直接染料染色。 D、交织类如:锦涤交织(N/T)、涤锦交织（T/N）、锦棉交织(N/C)、棉锦交织（C/N）、涤棉交织(T/C)、棉涤交织（C/T）以及其他纤维的交织类。交织类织物名称的设定是以“经纱
逻辑学基础期末复习要点 第一章引论 1、普通逻辑是研究思维的思维形式及其基本规律以及简单逻辑方法的科学。 2、任何一种逻辑形式都是由逻辑常项和逻辑变项两部分构成的。逻辑形式之间的区别，主要看他们的逻辑常项。 第二章概念 1、概念：概念是反映思维对象本质属性的思维形式，或者说概念是思维对象本质属性的反映。 2、概念与语词的联系与区别：（1）联系：语词是概念的语言形式，概念是语词的思维形式。 （2）区别： 第一，概念是思维形式，语词是语言形式；第二，概念借助语词表达，但不是所有的语词都表达概念； 第三，同一概念可用不同的语词表达；第四，同一语词在不同的语境中可以表达不同概念。 3、内涵和外延是概念的基本特征。内涵就是反映在概念中的对象的本质属性；外延是对思维对象范围的反映。 4、单独概念和普遍概念： 单独概念是反映一个单独对象的概念，外延数量只有一个； 普遍概念是反映两个以上对象的概念，外延数量是两个以上。 5、集合概念和非集合概念： 集合概念是反映集合体的概念，集合体所具有的属性，个体不必然具有； 非集合体是反映非集合体的概念，类不是集合体，所以，反映类的概念是非集合概念。 6、正概念与负概念： 正概念又称肯定概念，是反映具有某种属性事物的概念； 负概念又称否定概念，是反映不具有某种属性事物的概念，负概念都有否定词，但是具有否定词的概念不都是负概念。 7、概念间的关系 （1）同一关系（全同关系）：若所有的a都是b，所有的b都是a，则a、b之间为同一关系（全同关系）； （2）真包关系（属种关系）：若所有的b都是a，但有的a不是b，则a、b之间为真包关系（属种关系）； （3）真包含于关系（种属关系）：若所有的a都是b，但有的b不是a，则a、b之间为真包含于关系（种属关系）；
粉喷桩施工方案
郴州市五星大道道路工程 粉 喷 桩 施 工 方 案 编制人： 审核人： 审批人： 编制单位：湖南省衡洲建设有限公司 2月20日 目录 1、工程概况 0
2、施工准备 0 3、粉喷桩施工工艺技术 (1) 4、工程进度及保证措施 (3) 5、质量保证措施 (4) 6、安全文明措施 (5) 7、文明施工管理措施 (5)
1、工程概况 1.1设计概况：根据设计图纸 K4+380~K4+490段为市政道路路基软地基处理段，地基处理采用粉喷桩地基，根据设计要求，本工程粉喷桩桩数4610根，桩径500mm，单桩桩长为6.5m，设计总长29964.9m；粉喷桩掺灰料采用3 2.5MPａ普硅水泥，水泥掺入量约50kg/m，28d单桩抗压强度不小于1000Kpa，桩上部2m长范围内应复搅复喷。桩位误差不得超过5CM，单桩承载力不小于125.6KN，经处理后的复合地基承载力特征值不小于140KPa 。 1.2工程地质：详见湖南省地质灾害防治勘查设计院提供的《五星大道岩土工程勘测报告》。 2、施工准备 2.1施工机具：采用2台PH-5B深搅钻机，确保设备完好率达99%，满足工程要求。 2.2 施工前应将原地面废土清除外运。 2.3施工前进行水泥掺量配合比试验，以确定采用最合适的水泥品种，水泥掺入量，水灰比等，施工时可根据试桩施工参数做适当调整。 2.4作好图纸会审及材料进场检验工作。 2.5根据场地情况对现场稍作平整，根据建设方提供的标高和座标 控制点，再用全站仪测设出该区域内各轴线的控制交点，并用红油漆标示，控制点用砼保护好，然后用全站仪和钢卷尺量出各桩位中心点。
第一章绪论 钢结构的特点 1、钢结构自重较轻 2、钢结构工作的可靠性较高 3、钢材的抗振(震)性、抗冲击性好 4、钢结构制造的工业化程度较高，施工周期短 5、钢材的塑性，韧性好 6、钢材的密闭性好 7、钢材的强度高 8、普通钢材耐锈蚀性差 9、普通钢材耐热不耐火10、钢材低温时脆性增大。钢结构的应用范围： 大跨度结构：用钢结构重量轻。 高层建筑：用钢结构重量轻和抗震性能好。强度高，截面尺寸小，提高有效使用面积。 工业建筑：用钢结构施工周期短，能承受动力荷载。 轻质结构：冷弯薄壁型钢，轻型钢。 高耸结构：轻，截面尺寸小。抗震抗风。 活动式结构：轻。 可拆卸或移动的结构：轻，运输方便，拆卸方便。 容器和大直径管道：密闭性好。 抗震要求高的结构，急需早日交付的结构工程，特种结构。 结构设计的目的：安全性，耐久性，适用性。 影响结构可靠性的因素：荷载效应S和结构抗力R Z=R-S Z表示结构完成预定功能状态的函数，简称功能函数。Z=0极限状态。 概论极限状态设计方法： 承载能力极限状态： 1.整个结构或结构的一部分失去平衡，如倾覆等. 2.结构构件或链接因超过材料的强度而破坏，包括疲劳破坏，或过度变形不适于继续承载。 3.结构转变为机动体系 4.结构或结构构件丧失整体稳定性。 5.低级丧失承载能力而破坏。 正常使用极限状态： 1.影响正常使用或外观的变形 2.影响正常使用或耐久性能的局部破坏（包括裂缝） 影响正常使用的振动。影响正常使用的其他特定状态。 可靠度：结构在规定的设计使用年限内，在规定的条件下，完成预定功能的概率。 钢结构连接是以破坏强度而不是屈服作为承载能力的极限状态。 第二章钢结构的材料 钢材按照脱氧方法，分为沸腾钢，半镇静钢，镇静钢，脱氧剂硅和锰。 热轧型钢：钢锭加热至1200-1300度，通过轧钢机将其轧制成所需形状和尺寸。 热处理：淬火，正火，回火。 钢材疲劳：在反复荷载下在应力低于钢材抗拉强度甚至低于屈服点时突然断裂，属脆性破坏原因：焊接结构：应力幅 非焊接结构：应力幅+应力比 1.钢材的强度设计值为什么要按厚度进行划分？ 同种类钢材，随着厚度或者直径的减小，钢材的轧制力和轧制次数的增加，钢材的致密性较好，存在大缺陷的几率较小，故强素会提高，而且钢材的塑性也会提高。 2.碳，硫，磷对钢材的性能有哪些影响？ 碳含量增加，强度提高，塑性，韧性和疲劳强度下降，同时恶化可焊性和抗腐蚀性。 硫使钢热脆，即高温时钢材变脆。降低钢的塑性韧性，可焊性耐疲劳性能，有害成分。<0.045%
