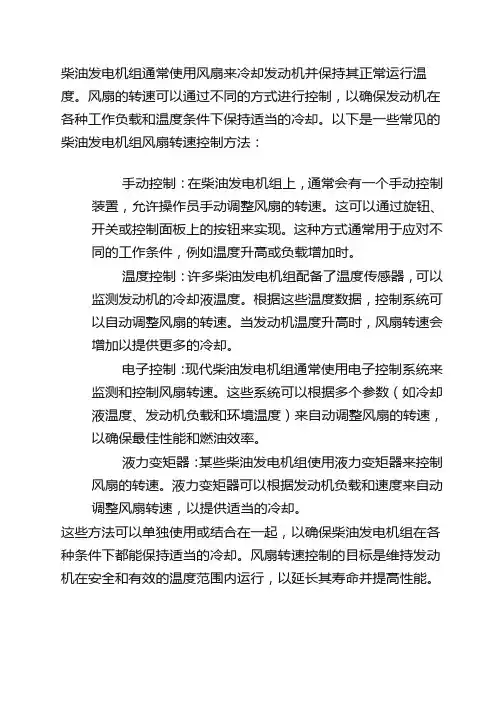

柴油发电机组运行控制方式
一、手动控制屏（机组标准配置）
提供机组的基本启动/停止功能，并具如下基本配置与功能：
1、启动/停止控制器
2、三相交流电流表
3、电压表与选择开关
4、频率表/水温表/油压表/时间表/电池电压表
5、紧急停机按钮
6、报警功能：超速、高水温
7、低油压、充电失败
8、保护功能：低油压、高水温、超速、紧急停车及其它预置保护
二、无市电（失压）自启动控制屏
该控制屏除了标准的手动控制屏功能与配置外，且附加远程控制接口。
1、自动/停止/手动功能选择
2、启动延时继电器（3～5秒，可调）
3、停机延时继电器（0～270秒，可调）
4、3次自启动时间继电器
5、市电充电器
6、报警指示增加：低/超速、输出电压故障、启动失败、高水位预报警、停急停车
7、保护功能增加：低/超速、启动失败、输出电压故障（过压、欠压、过流）
三、全自动远程监控控制屏
1、液晶显示屏显示机组运行步骤、状态、故障及名项参数
2、带RS232或485接口，远程遥控、遥测、遥信功能
3、机组保护，以下情况自动停机并报警：
启动失败、超速、低速、高水温、低油压、速度传感器无信号、充电故障等。
四、自动负载切换屏（ATS）
1、四极机械/电气联锁切换开关；
2、市电、发电、带载状态指示灯；
3、自动、手动选择掣；
4、屏体经酸洗、磷化、喷塑处理；
5、预留足够充间方便输入输出电缆；
6、自动切换时间，不超过7秒（可调）。
五、无人值守，独立式全自启动控制屏
可应用户要求，提供自启动控制功能和自动负载切换功能一体化的独立式控制柜，操作方便，适用于电器设备集中控制。
六、并机控制屏
1、手动/半自动/全自动两台或多台并机功能；
2、多台并联成电网，供电更可靠；
3、集中调度，自动分配负载，能使保养、维修更方便；
4、更具经济性。可根据实际负载需要投入机组使用，省油；
5、未来扩展更有弹性。可根据发展的需要，随时增加设备，满足增加的负载。
工作行为规范系列 柴油发电机操作标准作业 规程 （标准、完整、实用、可修改）
编号：FS-QG-27393柴油发电机操作标准作业规程 Standard operating procedures for diesel generator operation 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 1.0目的 规范亚东物业管理服务有限公司所属管理处柴油发电机的操作程序，确保正确、安全地操作柴油发电机。 2.0适用范围 适用于亚东物业管理服务有限公司所属管理处的各类柴油发电机的操作。 3.0职责 3.1维修部主管负责检查和监督本规程的执行情况。 3.2维修部电工依照本规程进行负责柴油发电机的操作。 4.0程序要点 4.1启动前检查 4.1.1检查机油油位是否在标示刻度线以内，不够加同型号机油至标示线以内位置。
4.1.2检查冷却液是否在水箱盖以下8cm左右，不够加清水至上述位置。 4.1.3检查电池液液位是否在极板面上15mm左右，不够加蒸馏水至上述位置。 4.1.4检查电池电压是否在24伏左右，如偏低则更换新电池。 4.1.5清理发电机组现场，把有碍操作或运行的物品搬开，确保冷却通风道顺畅。 4.1.6确保柴油发电机组总空气开关在OFF(关)状态。 4.2钥匙启动控制屏柴油发电机启动、停机操作 4.2.1启动: 把钥匙从“0”位经过“1”位转到“预热”位，在预热位等7秒钟使空气预热，然后继续把钥匙放松，钥匙回复到“1”位; 钥匙在启动位置停留的时间最长不要超过5-7秒，如果在上述时间内柴油发电机不能启动，则应把钥匙立即回复到“0”位。间隔30秒钟后再行第二次启动，如果连续3次仍不能启动柴油发电机，则应查找原因并排除故障后才允许再
柴油发电机组控系统工作原理 LIXISE 作者： 作者：LIXISE 柴油发电机组控制系统工作原理和算法是相当的复杂，每个电路的设计都有其特定的算法来予以实现。柴油发电机组的控制器系统犹如发电机组的心脏，智能控制系统的使用大大提高了柴油发电机组的运行，保障了柴油发电机组的稳定工作，那么控制系统是通过何种原理和算法来实现呢？柴油发电机组的控制部分，数字式励磁控制器较传统的模拟电路励磁控制器具有精度高，反应快，控制算法适应性强，对于不同特性的电机只要通过调整程序参数就能适应，甚至可以实现更高端的自适应智能控制算法等优点。 一、数字励磁控制器软件实现与算法研究 主要是对数字式励磁控制器的软件和所采用的控制算法进行论述。首先对数字励磁控制器的主程序进行设计，然后对电量参数采集算法和智能励磁控制算法进行研究，并在ＣＰＵ上进行实现。为了实现精确的数字励磁控制，需要得到实时、精确的电量数据，而要获得实时、精确的电量数据，则需要采用交
流采样方法，并推导出交流采样下各个电量的计算公式，最终编写计算出电量数据的算法程序。交流采样是按一定的规律对被测信号的瞬时值进行采样，再按照一定的数学算法求出被测电量参数的测量方法。下面给出交流电压，交流电流，有功功率，无功功率，功率因素的各种算法中的离散公式。 二、数字式励磁控制器总体设计方案 工作电源：由于微处理器的工作电源要求，我们需要一个５Ｖ的稳定直流电源，信号调理电路的运算电路的供电需要一组±１２Ｖ的直流电源，另外，开关量输出需要驱动继电器，所以需要一个＋２４Ｖ的直流电源，为此我们需要设计一个电源转化模块得到系统正常工作所需的三组ＤＣ电源。 三、交流采样锁相环电路 要进行交流采样，通常需要进行同步采样，目前交流采样方式主要有硬件同步采样、软件同步采样和异步采样三种。硬件同步由硬件同步电路向ＣＰＵ提出中断实现同步。硬件同步电路有多种形式，常见的如锁相环同步电路等。硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。它能克服软件同步采样法存在截断误差等缺点，测量精度高。利用锁相频率跟踪原理实
柴油发电机安全操作规程 一、初次上岗人员，必须认真阅读发电机组使用说明书，按受培训，并在有经验的操作人员指导下，学会正确的操作、维护本机并掌握紧急情况处理方法后，方可独立操作。 二、操作人员上岗前应着装整齐、工作服要三紧（即：领口、袖口和衣服下摆束紧），不得穿拖鞋，女工发辫必须盘起，并戴好工作帽。 三、发电机启动前须认真检查机油油位、水箱水量、柴油存量及油路系统是否正常；各电气开关手柄及供油手柄位置是否正确；机器安全防护装置是否齐全有效。 四、发电机启动后应首先观察机油压力是否正常，在空负荷试运转十分钟后方可合闸送电，运行中要注意观察电流表、电压表和周波表、保证供电质量。如发现水温过高、机组有异响、异味、机油压力下降等情况，应作出认真判断、必要时应及时停机检查。 五、电气开关的切换必须十分谨慎、细致、严防误操作，不得带负荷送电。 六、运行中注意不要触及机组旋转部位，同时与柴油机排气管等发热部位保持一定距离，以免烫伤。易燃物品要远离排气管。开启水箱盖时要防止被高温蒸汽烫伤。 七、发电机连续运行时，电压波动范围不超过额定值的±15%；频率变动范围不超过额定值±0.5，如发现机组超负荷，应对用电负荷进行限制和调整，防止长时间超负荷运行。 八、运行中如遇柴油机发生“飞车”事故，在按下供油手柄后而无法降低转速时，应果断切断柴油机供油油路要或堵塞进气口迫使柴油机立即熄火。 九、在运行中如遇柴油机因冷却系统和润滑系统故障，造成机器高温高热而停机后，不得马上向水箱内添加冷水，庆缓慢盘机，防止柴油机烧瓦、抱轴、拉缸，尽可能减少损失。 十、机组及机房应保持进出风道畅通。机组长期停机应对空气滤清器进气口、排气管出气口作防潮、防水保护。停机期间，每周应启动一次，作空负荷运转20分钟；潮湿天气和长期停机，应注意检查电机相间和对地绝缘。 十一、蓄电池应轻拿轻放，防止腐蚀性液体溢出伤人，同时保持电瓶线紧固无松动；不得将工具等物放在蓄电池上，以防止极间短路，造成人身伤害和损坏蓄电池。 十二、机器运行中，不得进行维修作业或拆卸电气连线。 十三、应按说明书要求定期维护、保养机器，作好各种螺栓的和转动部位的润滑工作；及时清洁空气滤清器；保持柴油管路不松动、不漏油，防止混入空气，造成启动困难。 十四、操作人员须认真填写运行及交接班记录，对本机本班发现、处理的问题和维修，更换零部件等情况须如实填写，对影响安全运行的问题必须向上级主管领导汇报。 XX有限公司
操作规程编号：LX-FS-A17580 柴油发电机安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
柴油发电机安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1．启动前的准备工作： (1)检查飞轮及发电机部分防护栏杆罩应完好； (2)操作人员应分工明确，实行监护，并穿戴绝缘鞋； (3)向电气室工作人员发出“准备”开车的信号后，认真检查各变速箱、离合器、调速器曲轴控制、油盎油位，及各部紧固螺钉，确认无误，并油水温度不低于20℃时，方可进行启动； (4)各系统管路闸门应处于工作位置； (5)传动机构的连接螺栓应紧固良好； (6)检查储气瓶压力是否正常，超速保险装置是
柴油发电机组安全操作规程 一、初次上岗人员，必须认真阅读发电机组使用说明书，按受培训，并在有经验的操作人员指 导下，学会正确的操作、维护本机并掌握紧急情况处理方法后，方可独立操作。 二、操作人员上岗前应着装整齐、工作服要三紧（即：领口、袖口和衣服下摆束紧），不 得穿拖鞋，女工发辫必须盘起，并戴好工作帽。 三、发电机启动前须认真检查机油油位、水箱水量、柴油存量及油路系统是否正常；各电气开 关手柄及供油手柄位置是否正确；机器安全防护装置是否齐全有效。 四、发电机启动后应首先观察机油压力是否正常，在空负荷试运转十分钟后方可合闸送电，运 行中要注意观察电流表、电压表和周波表、保证供电质量。如发现水温过高、机组有异响?、异味、机油压力下降等情况，应作出认真判断、必要时应及时停机检查。 五、电气开关的切换必须十分谨慎、细致、严防误操作，不得带负荷送电。 六、运行中注意不要触及机组旋转部位，同时与柴油机排气管等发热部位保持一定距离，以免 烫伤。易燃物品要远离排气管。开启水箱盖时要防止被高温蒸汽烫伤。 七、发电机连续运行时，电压波动范围不超过额定值的土15%;频率变动范围不超过额定值土 0.5,如发现机组超负荷，应对用电负荷进行限制和调整，防止长时间超负荷运行。 八、运行中如遇柴油机发生“飞车”事故，在按下供油手柄后而无法降低转速时，应果断切断 柴油机供油油路要或堵塞进气口迫使柴油机立即熄火。 九、在运行中如遇柴油机因冷却系统和润滑系统故障，造成机器高温高热而停机后，不得 马上向水箱内添加冷水，庆缓慢盘机，防止柴油机烧瓦、抱轴、拉缸，尽可能减少损失。 十、机组及机房应保持进出风道畅通。机组长期停机应对空气滤清器进气口、排气管出气 口作防潮、防水保护。停机期间，每周应启动一次，作空负荷运转20分钟；潮湿天气和长期停机，应注意检查电机相间和对地绝缘。 十^一、蓄电池应轻拿轻放，防止腐蚀性液体溢出伤人，同时保持电瓶线紧固无松动；不得将工具等物放在蓄电池上，以防止极间短路，造成人身伤害和损坏蓄电池。 十二、机器运行中，不得进行维修作业或拆卸电气连线。 十三、应按说明书要求定期维护、保养机器，作好各种螺栓的和转动部位的润滑工作；及时清洁空气滤清器；保持柴油管路不松动、不漏油，防止混入空气，造成启动困难。 十四、操作人员须认真填写运行及交接班记录，对本机本班发现、处理的问题和维修，更换零部件等情况须如实填写，对影响安全运行的问题必须向上级主管领导汇报。 电动葫芦安全操作规程 电动葫芦常用于单轨吊、旋臂吊和手动单梁行车上，由于其结构简单、制造和检修方便 、互换性好，操作容易，所以在工厂中广泛使用。如果它的安全装置不全，使用不当，会造成伤亡事故。因此，电动葫芦操作人员除按规定培训并持证操作外，还必须严守以下操作规定: 一、开动前应认真检查设备的机械、电气、钢丝绳、吊钩、限位器等是否完好可靠。 二、不得超负荷起吊。起吊时，手不准握在绳索与物件之间。吊物上升时严防撞顶。 三、起吊物件时，必须遵守挂钩起重工安全操作规程。捆扎时应牢固，在物体的尖角角缺口处应 设衬垫保护。 四、使用拖挂线电气开关起动，绝缘必须良好。正确按动电钮，操作时注意站立的位置。 五、单轨电动葫芦在轨道变处或接近轨道尽头时，必须减速运行。 六、使用电动葫芦时不能频繁使用和反复频繁点动，否则可能会导致制动发热。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 柴油发电机运行规程(新版) Safety management is an important part of production management. Safety and production are in the implementation process
柴油发电机运行规程(新版) 1.基本要求 1.1、实行值班制度，分管负责人每天定时巡查机房及机组设备。 1.2、每周至少空载试运行两次，每次10分钟，并检查电池液位、接线端子、外围设备运行情况，填写试运行记录表。 1.3、油箱内燃油应至少储备1.5吨，发现储备不足立即通知采购。 1.4、发电机带负荷运行时，每小时抄录运行数据一次。 1.5、当值电工每天打扫发电机房卫生一次，清洁机组及外围设备表面灰尘。 1.6、保持机房内的通风和照明设施良好，当值电工每天巡视完毕后填写巡视记录。 2.柴油发电机启动 2.1、检查机体及周围有无妨碍运转的杂物。
2.2、检查曲轴箱油位、燃油箱油位、散热器水位。 2.3、检查燃油供油阀和冷却水截止阀是否处于开通位置。 2.4、检查起动电动的蓄电池组电压是否正常。 2.5、检验配电柜的试验按钮，观察各报警指示灯有否接通发亮。 2.6、检查配电柜各开关是否置于分闸位置，各仪表指示是否处于零位。 2.7、启动排风机。 2.8、按动发动机的起动按钮，使其启动运转。 3.并联供电 3.1、待并车发电机的油温、水温、油压达到正常值，运转正常。 3.2、等并车发电机的输出电压和频率的数值与母排上的数值相一致。 3.3、把待并车发电机的同步器手柄打在“合闸”位置。 3.4、观察同步指示器的指示灯及指针。 3.5、观察同步指示器的指示灯，完全熄灭时或指针旋转到零位，即可打上并电合闸开关。
备用柴油发电机安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
备用柴油发电机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、目的 规范柴油发电机的操作，确保人员及设备安全。 操作规范 柴油机的操作应严格按厂家说明书要求且遵守《电业 工作安全规程》相关制度、规范。 启动前的检查 机油油位在标示刻度线以内，如不够加同型号机油至 标示线以内位置。 冷却液在水箱盖以下8cm左右，如不够加清水至上述 位置。 电池液液位在极板面上15mm左右，不够加蒸馏水至 上述位置。
电池电压在12V左右，如偏低则改换新电池或从厂用直流系统临时拉一路12V电源。 现场无杂物，冷却通风道顺畅。 柴油机排风口通畅。 停运15天以上的柴油发电机启动前还应查绝缘合格。 400V备用电源进线开关在断开位置。 柴油发电机组总空气开关在OFF（关）状态。 启动 2.1 在启动开关孔内插入钥匙，顺时针方向打到“ON”位置，此时预热指示灯亮起，持续约7秒后熄灭，然后顺时针方向转到“START”启动位置，令起动机带动发电机启动，最后松开开关即可。 3、柴油机启动后应立即检查柴油机运行是否正常，主要检查柴油机电压、频率、电流是否正常。 4、停止
2.1同步发电机数学模型及运行特性 本节主要阐述同步发电机稳态数学模型及运行特性：包括向量图、等值电路与功率方程以及功角特性。 2.1.1 同步发电机稳态数学模型 理想电机假设： 1）电机铁心部分的导磁系数为常数； 2）电机定子三相绕组完全对称，在空间上互差120度，转子在结构上对本身的直轴和交轴完全对称； 3）定子电流在空气隙中产生正弦分布的磁势，转子绕组和定子绕组间的互感磁通也在空气隙中按正弦规率分布； 4）定子及转子的槽和通风沟不影响定子及转子的电感，即认为电机的定子及转子具有光滑的表面。 同步电动机是一种交流电机，主要做发电机用，也可做电动机用，一般用于功率较大，转速不要求调节的生产机械，例如大型水泵，空压机和矿井通风机等。近年由于永磁材料和电子技术的发展，微型同步电机得到越来越广泛的应用。同步电动机的特点之一是稳定运行时的转速n与定子电流的频率f1之间有严格不变的关系，即同步电动机的转速n与旋转磁场的转速n0相同。“同步”之名由此而来。 同步发电机是电力系统中的电源，它的稳态特性与暂态行为在电力系统中具有支配地位。虽然在电机学中已经学过同步电机，但那时侧重于基本电磁关系，而现在则从系统运行的角度审视发电机组。 1.同步发电机的相量图 设发电机以滞后功率因数运行，三相同步发电机正常运行时，定子某一相空载电势Eq，输出电压或端电压U和输出电流I间的相位关系如图2-1所示。δ是Eq领先U的角度，称为功角，是功率因数角，即U与I的相位差， Eq与q轴（横轴或交轴）重合，d为纵轴或直轴。U和I的d、q分量为： 图 2-1电势电压相量图 电机学课程中已经讨论过，端电压和电流的分量与Eq间的关系为： （2-3）
柴油发电机操作规程 一、启动前的检查 1、检查柴油机和发电机上有无其它异物。 2、检查水箱的水位高低和燃油的多少，如水位低于水位线必须加水，燃油低于燃油线必须加油。 3、检查储电池的开关是否闭合（应闭合）。 4、检查发电机配电箱总开关是否断开（应断开）。 二、启动 1、打开启动锁，按启动按扭，使发动机启动运转。发动机启动后，应调整调整器，使其运转在700/min以下，进行暖机（气温高于10℃可不进行）。 2、慢慢调整转速开关，使机组空载电压至400V，频率为50Hz。转动电压转换开关，检查三相电压是否平衡。 3、闭合发电机配电箱上主开关，机组将向负载供电。 三、机组的运行 1、发动机带载运行中应注意经常观察电气仪表（电流、电压、频率和功率）及发动机仪表盘各仪表的指示状况。根据规定要求，随时加以调整。 2、加、减负载应保持三相平衡。 3、按照发动机、发电机、控制屏等的使用说明的要求做好记录。 4、机组因故障停机或有异常声音时，应仔细查找故障原因，待故障排除后方可开机。 四、停机 1、机组停机前，应逐步卸去负载，然后使主开关处于分闸位置。 2、将转速开关慢慢置于“怠速”位置，使机组转速降至怠速。 3、待油温、水温降至40℃以下时，方可停机。 五、保养 1、在不长期使用的情况下，每半月合车一次，给蓄电池进行充电。 2、停机后，清洁柴油机部分和发电机部分。 3、新机维护
新机首次投入使用100h后进行 3.1 清洗曲轴箱、滑油箱、滑油过滤器并更换滑油。 3.2 擦除气缸头上平面的脏旧滑油。 3.3 检查各紧固件、松动情况。 4、日常维护 4.1 每24h应于气缸头罩壳上的两加油小孔，向进、排气阀处滴加滑油2—5滴，但不得多加，否则，能使气阀阀杆与导筒粘结，尤其是排气阀处，需在一定时间加些柴油或煤油。 4.2 注意检查各黄油滑脂情况，必要时应下旋加注或补充。 4.3 检查射油泵的滑油情况是否在规定平面。 4.4 每100h 4.4.1 旋转滑油过滤器盖上中心转轴数转。 4.4.2 清洗空气过滤器。 4.4.3 更换射击油泵滑油，以加至油尺标记为止。（此项可根据被柴油的稀释程度）。 4.4.4 旋开柴油过滤器下部的放污螺塞，放除积水和脏物。 4.5 检查各仪表是否工作正常。 4.6 消除日常所发生的故障并认真填入机器证明书。 5、一级技术保养 当柴油机累计工作300h后，除“日常维护”项目外，须增添下列项目： 5.1 清洗柴油示波器和喷油器进油管接之滤油器。 5.2 于滑油箱更换新滑油并清洗滑油示过滤器。 5.3 陆机须检查活络三角皮带的紧程度，必要时进行调整。 5.4 检查进、排气阀间隙，必要时时行调整。 6、二级技术保养 当柴油机累计工作1200h后，除按“一级技术保养”项目外，须增添下列项目： 6.1 检查各缸工作的平衡性，如条件具备而又必要时，可调整射油泵各缸喷油量均匀度。 6.2 拆下各气缸头，清除燃烧室积炭，检查进排气阀及充气阀密封锥面，不
众智HGM6510控制器控制柴油发电机组操作说明书 一.概述 HGM6510发电机组并联控制器适用于多达20台同容量或不同容量的发电机组的手动/自动并联系统，可实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示，可选择中英文操作界面，操作简单，运行可靠。控制器具有控制GOV和AVR的功能，可以自动同步及负荷均分，和装有HGM6510控制器的发电机组进行并联。HGM6510控制器准确监测发电机组的各种工作状态，当发电机组工作异常时自动从母排解列，然后关闭发电机组，同时将故障状态显示在LCD上。HGM6510控制器基于32位微处理器设计，带有SAE J1939接口，可和具有J1939接口的多种电喷发动机 ECU(ENGINE CONTROL UNIT)进行通信，发动机的转速、水温、油温、油压等参量可通过J1939接口直接读出并在控制器LCD上显示，用户不再另装传感器，减少了复杂的接线，同时发动机电参量的精度也有保证。 二. 性能和特点： ?以32 位微处理器为核心，大屏幕LCD 带背光、可选中英文显示，轻触按钮操作； ?检测功能齐全，几乎可以检测所有发电机组相关的电参量及非电参量，监测的项目有：发电电量项目有: 三相相电压 Ua， Ub， Uc 单位：V 三相线电压 Uab，Ubc，Uca 单位：V 三相电流 Ia、Ib、Ic 单位：A 频率F1 单位：Hz 分相有功功率PA，PB，PC 单位： kW 合相总有功功率P 总单位： kW 分相无功功率RA，RB，RC 单位： kvar
合相总无功功率P 总单位： kvar 分相视在功率SA, SB, SC 单位： kVA 合相视在总功率S 总单位： KVA 分相功率因数PF1， PF2, PF3 平均功率因数 P 平均 累计有功电能单位：kWh 累计无功电能单位：kVarh 累计视在电能单位：kVAh 三相电压相序、相角检测 母线电量项目有: 三相相电压 Ua， Ub， Uc 单位:V 三相线电压 Uab，Ubc，Uca 单位:V 频率F1 单位:Hz 三相电压相序、相角检测 同步参数项目有: 发电与母排电压差检测 发电与母排相角差检测 发电与母排频率差检测 发电异常的条件为: 电压过高 电压过低 频率过高 频率过低
柴油发电机操作规程 一、启动前的准备工作 1、检查飞轮及发电机部分防护栏杆罩应完好； 2、操作人员应分工明确，实行监护，并穿戴绝缘鞋； 3、向电气室工作人员发出“准备”开车的信号后，认真检查各变速箱、离合器、调速器曲轴控制、油盎油位，及各部紧固螺钉，确认无误，并油水温度不低于20℃时，方可进行启动； 4、各系统管路闸门应处于工作位置； 5、传动机构的连接螺栓应紧固良好； 6、检查储气瓶压力是否正常，超速保险装置是否定位； 7、置离合器手柄于启动位置，并打开扫气泵的排污阀； 8、启动外循环水泵、滑油泵、燃油泵，待循环水及油压符合要求时，一人操作，一人协助进行启动。 二、柴油机的启动和运行 1、停车超过24小时，须打开试动阀，并启动润滑油泵，长久停用(一般为七天)的发电机，励磁机应测量电机及操作回路的绝缘电阻符合要求。手动盘车转1～2圈，自由启动电机拖动柴油机空转数圈，以排出缸的油和水，然后关闭试动阀，方合好前离合器； 2、启动燃油泵，放出管路中的空气，其油压应在规定围之间，方可进行正式启动； 3、察看启动电源的电压是否正常后，按下“启动”按钮待柴油机着火后即松开。润滑油压力升到规定值以上时，停止启动滑油泵。并关闭扫气泵排污阀，穿好前离合器销钉； 4、不能启动时，应认真判明原因，原因不明，不应再次启动。连续起动不应超过三次，间隔时间不应少于2分钟，第三次仍不能起动时，应认真分析检查，确认排除故障后，允许第四次起动； 5、发电机启动后，即认为发电机及全部电气设备均已带电，严禁人体接触带电部分，如果需要带电作业，应遵守危险作业审批制度和电工安全操作规程；
6、在调整柴油机转速时，应注意发电机运转是否正常，滑环及整流子上的碳刷应无跳动，无冒火花现象，无异常声响，此外还要与电工人员配合。调整频率和电压，使之接近额定值； 7、当接到“准备并列”的信号后，发电机运转必须是正常、平稳的。而且达到频率相等，电压一样，相位相同，相序一致方能进行并列工作。并列时，以同步表为准，进一步调整转速，调节励磁。将电压和频率升至与系统电压、频率相接近。当自动励磁损坏改为手动时，其负载不宜过大，并随时监视有关工作参数。并列同步操作步骤如下： （1）合上发电机出线的刀开关； （2）若是三相四线制供电的发电机，应合上中性点接地刀闸； （3）合上同步指示开关，检验相序，进一步调节； （4）认真查看同步指示器信号，若基本同步，立即迅速合上主开关，向系统送电。 并列时采用自动准同期装置时，应参看说明书进行。采用手动准同期并列操作时，若发现同步表跳动(或不动)，同步指示灯闪烁无规则(或亮度不变)，不准合闸并列； 8、正常运行中，严禁使用故障停车开关或按钮，严禁擦试机组，如发现柴油机的超速保险装置脱开时，应通知电工人员卸除负荷，停车后，将超速保险恢复原位，然后再启动； 9、密切注意各种运行仪表，保护装置、绝缘监视和调速器的工作情况； 10、对于用压缩空气启动的气罐，应检查试验压力表和安全阀，是否保持灵敏可靠。 三、停车与维护保养 1、接到“准备解列”的信号，进行减速卸载。“解列后”使机器逐步减速降温，听机器有无异声并确定其部位和原因后停车； 2、正常停车关闭燃料泵(特殊情况可使用故障停车或紧急停车)，关闭外循环水泵； 3、停车超过1小时以上时须进行甩车； 4、停车后，根据运行情况，进行维护保养，保持设备良好和清洁卫生； 5、每周至少一次对柴油机各运转部位进行一次全面检查，发现问题应及时处理。 四、注意事项
三相同步发电机的运行特性 、实验目的 1、用实验方法测量同步发电机在对称负载下的运行特性。 2、由实验数据计算同步发电机在对称运行时的稳态参数。 二、预习要点 1、同步发电机在对称负载下有哪些基本特性？ 2、这些基本特性各在什么情况下测得？ 3、怎样用实验数据计算对称运行时的稳态参数？ 三、实验项目 1、测定电枢绕组实际冷态直流电阻。 2、空载实验：在n=n N、I=0 的条件下，测取空载特性曲线U0=f(I f) 。 3、三相短路实验：在n=n N、U=0 的条件下，测取三相短路特性曲线I K =f(I f)。 4、纯电感负载特性：在n=n N、I=I N、cosφ≈的0条件下，测取纯电感负载特性曲线。 5、外特性：在n=n N、I f=常数、cos φ =1和cos φ =0.8滞(后)的条件下，测取外特性曲线U=f(I) 。 6、调节特性：在n=n N、U=U N、cosφ=1的条件下，测取调节特性曲线I f=f(I) 。 四、实验方法 1 2、屏上挂件排列顺序 D34-2、D52、D51 3、测定电枢绕组实际冷态直流电阻被试电机为三相凸极式同步电机，选用DJ18。 测量与计算方法参见实验4-1。记录室温。测量数据记录于表5-1 中。
源 电 磁 励 2 5 ＋D ＋D 图 5-1 三相同步发电机实验接线 图 4、空载实验 (1) 按图 5-1 接线， 校正直流测功机ＭＧ按他励方式联接，用作电动机拖动三相同步发 电机Ｇ Ｓ旋转， ＧＳ的定子绕组为 Y 形接法 (U N =220V) 。R f2用 R4 组件上的 90Ω与 90Ω 串联加 R6 上 90Ω 与 90Ω并联共 225Ω 阻值， R st 用 R2 上的 180Ω 电阻值， R f1用 R1 上的 1800Ω电阻值。开关 S 1， S 2 选用 D51 挂箱。 (2) 调节 D52 上的 24V 励磁电源串接的 R f2 至最大位置。调节 MG 的电枢串联电阻 R st 至最大值， MG 的励磁调节电阻 R f1 至最小值。开关 S 1、S 2 均断开。将控制屏左侧调压器旋钮向逆时针方向旋 转退到零位，检查控制屏上的电源总开关、电枢电源开关及励磁电源开关都须在 “关 ”断的位置，作 好实验开机准备。 (3) 接通控制屏上的电源总开关， 按下 “启动 ”按钮,接通励磁电源开关， 看到电流表 A 2有励磁电 流指示后，再接通控制屏上的电枢电源开关 ,起动 MG 。MG 起动运行正常后 , 把 R st 调至最小，调节 R f1使 MG 转速达到同步发电机的额定转速 1500 r/min 并保持恒定。 (4) 接通 GS 励磁电源，调节 GS 励磁电流 (必须单方向调节 )，使 I f 单方向递增至 GS 输出电压 U 0≈ 1.3U N 为止。 (5) 单方向减小 GS 励磁电流，使 I f 单方向减至零值为止，读取励磁电流 I f 和相应的空载电压 U 0。 (6) 共取数据 7～9 组并记录于表 5-2 中。 表 5-2 n=n N =1500r/min I=0 序号 1 2 3 4 5 6 7 8 9 10 11 I(mA) 48.1 26.7 33.8 33.8 26.7 40.8 26.7 33.5 47.1 U(V) 0.76 0.42 0.53 0.53 0.42 0.64 0.42 0.53 0.74 R(Ω) 63.3 63.6 63.8 63.8 63.6 63.8 63.6 63.2 63.6 COSФ R L S 1 R L A R L I C R f2 ＋ x A MG X ＋ y B V 1 C 同步电机 励磁绕组 同步电机 电枢绕组 TG R t s 源 电 磁 励 GS 3~ 励磁绕组
柴油发电机系统柴油发电机组（GEP700—1）技术规范： 发电机规范：
柴油机规范：
电气性能： 发电机短时过载能力为150％额定容量，时间30s。 12小时内允许超载10％运行1小时。 蓄电池、充电器为浮充，电压低于25V时大电流恒充，高于25伏时改为小电流涓充，充电装置输入为220V交流电。 并网控制屏上设有四个切换开关： （1）、机组控制模式选择开关SW1有“AUTO（自动）”、“MAN（手动）”、“OFF（停止）”位，用于选择柴油发电机出口开关的控制方式。 （2）、系统控制模式选择开关SW2有“AUTO（自动）”、“MAN（手动）”、“OFF（停止）”位，用于选择启动柴油发电机的方式；“AUTO”为“远控”方式，“MAN”为“就地”方式。 （3）、并网系统模式选择开关SW3有“测试1”、“测试2”“自动”“试运行”、“OFF”位，用于有载试验、柴油发电机组备用、空载试转。
（4）、市电恢复选择开关SW4有“工作A”、“工作B”、“停止”位，用于选择保安A（B）段与工作PC A（B）段自动同期并列。 柴油发电机的运行方式： #1、#2机组各配置一台柴油发电机组，柴油发电机正常备用时，柴油发电机在“自动”位；并网控制屏上“并网系统模式选择开关SW3”在“自动”位，“机组控制模式选择开关SW1”在“AUTO（自动）”位，“系统控制模式选择开关SW2”在“AUTO （自动）”位。 每台机组有保安PCA段和PCB段两段母线，工作电源分别由380V工作PCA段和380V 工作PCB段供电，柴油发电机同时做为保安PCA段和PCB段的应急备用电源。 当任一保安PC段失电后，若另一保安PC段有电压，则发出信号并自动合上保安PC段联络开关；若无电压，则同时合保安PC段备用电源开关及柴油发电机配电盘进线开关，由保安变供电；若保安备用段无电压，则起动本机组的柴油发电机组，待转速和电压达到额定值后，合上柴油发电机出口开关及失电保安PC段备用电源开关，向失电的保安段供电。柴油发电机具有三次自启动功能，连续三次启动失败则发出失败信号，并闭锁自启动回路。 当保安段工作电源恢复后，若保安段由保安变带时，则采取先断后合的方法进行电源切换，具体为：先将保安段上所有负荷停运，退出此保安段失电联合此保安段联络开关、备用电源开关的联锁及压板，断开此保安段备用电源开关，再合上此保安段工作电源开关，再投入所退联锁及压板；若保安段由柴油发电机带时，则采取同期并列方式进行电源切换，详见柴油发电机组停运步骤。
柴油发电机组的组成 (全世界的发电机组均由发动机、发电机和控制系统组装而成,没有任何一家厂家既生产发动机,又生产发电机和控制系统,同时组装生产发电机组.所以严格来讲,所有发电机组均为组装机) ?原装机:国内习惯理解为在非中国境内组装的机组； ?组装机:国内习惯理解为在中国境内的以进口发动机组装的机组； ?国产机:以国产发动机及发电机组装的机组。 发电机组结构及基本原理 柴油发电机组由柴油机、发电机、控制系统三大部分及其他辅助设备组成。常规机组结构图如上。柴油发电机工作原理 简而言之，就是柴油机驱动发电机运转。 在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。 将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件和回路。 1、柴油机： （1）柴油机分类： (a)按冷却系统分：风冷、水冷、开式、闭式 (b)按调速方式分：机械离心、机械液压、电子调速、电子燃油喷射 (c)按结构分：直列式、V形 2、发电机 （1）、构成：定子、转子、励磁系统、自动电压调节等 （2）、类型： 按有无电刷分：有刷；无刷；

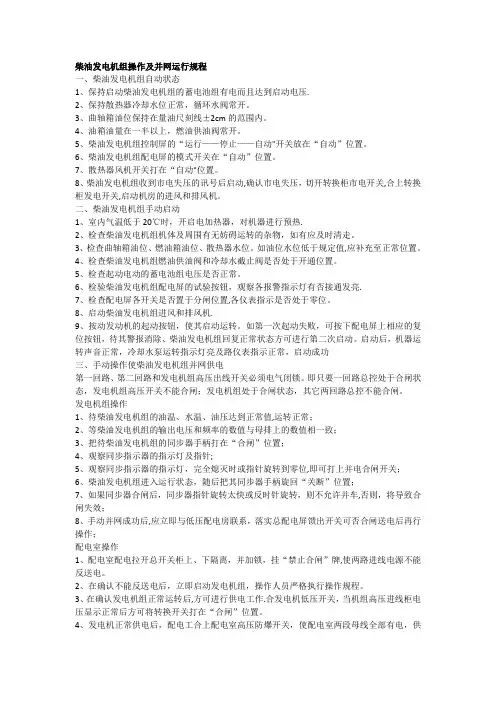

柴油发电机组操作及并网运行规程 一、柴油发电机组自动状态 1、保持启动柴油发电机组的蓄电池组有电而且达到启动电压。 2、保持散热器冷却水位正常，循环水阀常开。 3、曲轴箱油位保持在量油尺刻线±2cm的范围内。 4、油箱油量在一半以上，燃油供油阀常开。 5、柴油发电机组控制屏的“运行——停止——自动”开关放在“自动”位置。 6、柴油发电机组配电屏的模式开关在“自动”位置。 7、散热器风机开关打在“自动”位置。 8、柴油发电机组收到市电失压的讯号后启动，确认市电失压，切开转换柜市电开关，合上转换柜发电开关，启动机房的进风和排风机。 二、柴油发电机组手动启动 1、室内气温低于20℃时，开启电加热器，对机器进行预热。 2、检查柴油发电机组机体及周围有无妨碍运转的杂物，如有应及时清走。 3、检查曲轴箱油位、燃油箱油位、散热器水位。如油位水位低于规定值，应补充至正常位置。 4、检查柴油发电机组燃油供油阀和冷却水截止阀是否处于开通位置。 5、检查起动电动的蓄电池组电压是否正常。 6、检验柴油发电机组配电屏的试验按钮，观察各报警指示灯有否接通发亮。 7、检查配电屏各开关是否置于分闸位置，各仪表指示是否处于零位。 8、启动柴油发电机组进风和排风机。 9、按动发动机的起动按钮，使其启动运转。如第一次起动失败，可按下配电屏上相应的复位按钮，待其警报消除、柴油发电机组回复正
