带宽与信道容量与数据传输速率的关系
2008-04-22 10:16:58| 分类：默认分类|举报|字号订阅
数据传输速率的定义
数据传输速率是描述数据传输系统的重要技术指标之一。数据传输速率在数值上等于每秒种传输构成数据代码的二进制比特数，单位为比特/秒(bit/second)，记作bps。对于二进制数据，数据传输速率为：
S=1/T(bps)
其中，T为发送每一比特所需要的时间。例如，如果在通信信道上发送一比特0、1信号所需要的时间是，那么信道的数据传输速率为1 000 000bps。
在实际应用中，常用的数据传输速率单位有：kbps、Mbps和Gbps。其中：
1kbps＝10^3 bps 1Mbps＝10^6 bps 1Gbps＝10^9 bps
带宽与数据传输速率
在现代网络技术中，人们总是以“带宽”来表示信道的数据传输速率，“带宽”与“速率”几乎成了同义词。信道带宽与数据传输速率的关系可以奈奎斯特(Nyquist)准则
与香农(Shanon)定律描述。
奈奎斯特准则指出：如果间隔为π/ω(ω=2πf),通过理想通信信道传输窄脉冲信号，则前后码元之间不产生相互窜扰。因此，对于二进制数据信号的最大数据传输速率Rmax与通信信道带宽B（B=f,单位Hz)的关系可以写为：
Rmax＝(bps)
对于二进制数据若信道带宽B=f=3000Hz，则最大数据传输速率为6000bps。
奈奎斯特定理描述了有限带宽、无噪声信道的最大数据传输速率与信道带宽的关系。香农定理则描述了有限带宽、有随机热噪声信道的最大传输速率与信道带宽、信噪比之间的关系。
香农定理指出：在有随机热噪声的信道上传输数据信号时，数据传输速率Rmax 与信道带宽B、信噪比S/N的关系为：
Rmax＝(1+S/N)
式中，Rmax单位为bps,带宽B单位为Hz，信噪比S/N通常以dB（分贝）数表示。
若S/N=30(dB),那么信噪比根据公式：
S/N(dB)=(S/N)
可得，S/N＝1000。若带宽B=3000Hz，则Rmax≈30kbps。香农定律给出了一个有限带宽、有热噪声信道的最大数据传输速率的极限值。它表示对于带宽只有3000Hz的通信信道，信噪比在30db时，无论数据采用二进制或更多的离散电平值表示，都不能用越过0kbps的速率传输数据。
因此通信信道最大传输速率与信道带宽之间存在着明确的关系，所以人们可以用“带宽”去取代“速率”。例如，人们常把网络的“高数据传输速率”用网络的“高带宽”去表述。因此“带宽”与“速率”在网络技术的讨论中几乎成了同义词。
带宽：信号传输频率的最大值和最小值之差(Hz)。信道容量：单位时间内传输的最大码元数(Baud)，或单位时间内传输的最大二进制数(b/s)。数据传输速率：每秒钟传输的二进制数(b/s)。
带宽:信道可以不失真地传输信号的频率范围。为不同应用而设计的传输媒体具有不同的信道质量，所支持的带宽有所不同。
信道容量:信道在单位时间内可以传输的最大信号量，表示信道的传输能力。信道容量有时也表示为单位时间内可传输的二进制位的位数（称信道的数据传输速率，位速率），以位/秒（b/s）形式予以表示，简记为bps。
数据传输率:信道在单位时间内可以传输的最大比特数。信道容量和信道带宽具有正比的关系：带宽越大，容量越大。(这句话是说,信道容量只是在受信噪比影响的情况下的信息传输速率)
带宽与信道容量与数据传输速率的关系
2008-04-22 10:16:58| 分类：默认分类|举报|字号订阅
数据传输速率的定义
数据传输速率是描述数据传输系统的重要技术指标之一。数据传输速率在数值上等于每秒种传输构成数据代码的二进制比特数，单位为比特/秒(bit/second)，记作bps。对于二进制数据，数据传输速率为：
S=1/T(bps)
其中，T为发送每一比特所需要的时间。例如，如果在通信信道上发送一比特0、1信号所需要的时间是，那么信道的数据传输速率为1 000 000bps。
在实际应用中，常用的数据传输速率单位有：kbps、Mbps和Gbps。其中：
1kbps＝10^3 bps 1Mbps＝10^6 bps 1Gbps＝10^9 bps
带宽与数据传输速率
在现代网络技术中，人们总是以“带宽”来表示信道的数据传输速率，“带宽”与“速率”几乎成了同义词。信道带宽与数据传输速率的关系可以奈奎斯特(Nyquist)准则与香农(Shanon)定律描述。
奈奎斯特准则指出：如果间隔为π/ω(ω=2πf),通过理想通信信道传输窄脉冲信号，则前后码元之间不产生相互窜扰。因此，对于二进制数据信号的最大数据传输速率Rmax与通信信道带宽B（B=f,单位Hz)的关系可以写为：
Rmax＝(bps)
对于二进制数据若信道带宽B=f=3000Hz，则最大数据传输速率为6000bps。
奈奎斯特定理描述了有限带宽、无噪声信道的最大数据传输速率与信道带宽的关系。香农定理则描述了有限带宽、有随机热噪声信道的最大传输速率与信道带宽、信噪比之间的关系。
香农定理指出：在有随机热噪声的信道上传输数据信号时，数据传输速率Rmax 与信道带宽B、信噪比S/N的关系为：
Rmax＝(1+S/N)
式中，Rmax单位为bps,带宽B单位为Hz，信噪比S/N通常以dB（分贝）数表示。若S/N=30(dB),那么信噪比根据公式：
S/N(dB)=(S/N)
可得，S/N＝1000。若带宽B=3000Hz，则Rmax≈30kbps。香农定律给出了一个有限带宽、有热噪声信道的最大数据传输速率的极限值。它表示对于带宽只有3000Hz的通信信道，信噪比在30db时，无论数据采用二进制或更多的离散电平值表示，都不能用越过0kbps的速率传输数据。
因此通信信道最大传输速率与信道带宽之间存在着明确的关系，所以人们可以用“带宽”去取代“速率”。例如，人们常把网络的“高数据传输速率”用网络的“高带宽”去表述。因此“带宽”与“速率”在网络技术的讨论中几乎成了同义词。
带宽：信号传输频率的最大值和最小值之差(Hz)。信道容量：单位时间内传输的最大码元数(Baud)，或单位时间内传输的最大二进制数(b/s)。数据传输速率：每秒钟传输的二进制数(b/s)。
带宽:信道可以不失真地传输信号的频率范围。为不同应用而设计的传输媒体具有不同的信道质量，所支持的带宽有所不同。
信道容量:信道在单位时间内可以传输的最大信号量，表示信道的传输能力。信道容量有时也表示为单位时间内可传输的二进制位的位数（称信道的数据传输速率，位速率），以位/秒（b/s）形式予以表示，简记为bps。
数据传输率:信道在单位时间内可以传输的最大比特数。信道容量和信道带宽具有正比的关系：带宽越大，容量越大。(这句话是说,信道容量只是在受信噪比影响的情况下的信息传输速率)

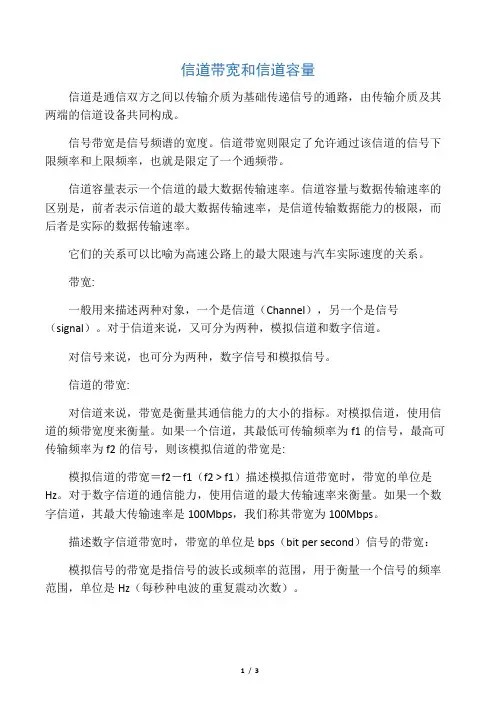

信道带宽和信道容量 信道是通信双方之间以传输介质为基础传递信号的通路，由传输介质及其两端的信道设备共同构成。 信号带宽是信号频谱的宽度。信道带宽则限定了允许通过该信道的信号下限频率和上限频率，也就是限定了一个通频带。 信道容量表示一个信道的最大数据传输速率。信道容量与数据传输速率的区别是，前者表示信道的最大数据传输速率，是信道传输数据能力的极限，而后者是实际的数据传输速率。 它们的关系可以比喻为高速公路上的最大限速与汽车实际速度的关系。 带宽: 一般用来描述两种对象，一个是信道（Channel），另一个是信号（signal）。对于信道来说，又可分为两种，模拟信道和数字信道。 对信号来说，也可分为两种，数字信号和模拟信号。 信道的带宽: 对信道来说，带宽是衡量其通信能力的大小的指标。对模拟信道，使用信道的频带宽度来衡量。如果一个信道，其最低可传输频率为f1的信号，最高可传输频率为f2的信号，则该模拟信道的带宽是: 模拟信道的带宽＝f2－f1（f2 > f1）描述模拟信道带宽时，带宽的单位是Hz。对于数字信道的通信能力，使用信道的最大传输速率来衡量。如果一个数字信道，其最大传输速率是100Mbps，我们称其带宽为100Mbps。 描述数字信道带宽时，带宽的单位是bps（bit per second）信号的带宽： 模拟信号的带宽是指信号的波长或频率的范围，用于衡量一个信号的频率范围，单位是Hz（每秒种电波的重复震动次数）。
一般的电信号（模拟信号），都是由各种不同频率的电磁波所组成，对于这个电信号来说，其包含的电磁波的频率范围，称为这个电信号的带宽。比如人的声波信号，其绝大部分的能量，集中在300Hz ~3400Hz这个范围，因此我们称语音信号的带宽是 3.1Khz（3400-300）。 模拟信号的带宽单位与模拟信道带宽相同。数字信号的带宽使用数字信号的传输速度来表示。数字信号一般传输速率是可变的。在传输数字信号时，可以用最大信号速率（峰值速率）、平均信号速率或最小信号速率来描述数字信号。 数字信号的带宽单位是bps（bit per second）。其各种单位与数字信道带宽单位相同。 模拟信号经过数字编码后，可以变为数字信号。那么模拟信号的带宽与数字化以后的带宽是什么关系呢？ 模拟信号的编码方式决定了其数字化后的带宽。比如一个带宽 3.1Khz的语音信号，采用标准PCM编码（不进行压缩），其数字信号的带宽是64Kbps。如果使用压缩编码技术，一路语音信号其数字化以后的带宽可以是16Kbps或者8Kbps。 速率： 衡量信息传输速度的指标，以每秒传输的bit数为单位，即 bps――bitpersecond。1Kbps代表每秒中传输1千个比特；1Mbps代表每秒中传输100万个比特；1Gbps代表每秒中传输10亿个比特；1Tbps代表每秒中传输1万亿个比特。半波整流与全波整流的区别 全波整流，就是对交流电的正、负半周电流都加以利用，输出的脉动电流，是将交流电的负半周也变成正半周，即将50Hz的交流电流，变成100Hz的脉动电流。
通信常识：波特率、数据传输速率与带宽的 相互关系 【带宽W】 带宽，又叫频宽，是数据的传输能力，指单位时间内能够传输的比特数。高带宽意味着高能力。数字设备中带宽用bps（b/s）表示，即每秒最高可以传输的位数。模拟设备中带宽用Hz表示，即每秒传送的信号周期数。通常描述带宽时省略单位，如10M实质是10M b/s。带宽计算公式为：带宽=时钟频率*总线位数/8。电子学上的带宽则指电路可以保持稳定工作的频率范围。 【数据传输速率Rb】 数据传输速率，又称比特率，指每秒钟实际传输的比特数，是信息传输速率（传信率）的度量。单位为“比特每秒（bps）”。其计算公式为S=1/T。T 为传输1比特数据所花的时间。 【波特率RB】 波特率，又称调制速率、传符号率（符号又称单位码元），指单位时间内载波参数变化的次数，可以以波形每秒的振荡数来衡量，是信号传输速率的度量。单位为“波特每秒（Bps）”，不同的调制方法可以在一个码元上负载多个比特信息，所以它与比特率是不同的概念。 【码元速率和信息速率的关系】 码元速率和信息速率的关系式为： Rb=RB*log2 N。其中，N为进制数。对于二进制的信号，码元速率和信息速率在数值上是相等的。 【奈奎斯特定律】 奈奎斯特定律描述了无噪声信道的极限速率与信道带宽的关系。 1924年，奈奎斯特（Nyquist）推导出理想低通信道下的最高码元传输速率公式：理想低通信道下的最高RB = 2W Baud。其中，W为理想低通信道的带宽，单位是赫兹（Hz），即每赫兹带宽的理想低通信道的最高码元传输速率是每秒2个码元。对于理想带通信道的最高码元传输速率则是：理想带通信道的最高RB= W Baud，即每赫兹带宽的理想带通信道的最高码元传输速率是每秒1个码元。 符号率与信道带宽的确切关系为： RB=W(1+α)。 其中，1/1+α为频道利用率，α为低通滤波器的滚降系数，α取值为0时，频带利用率最高，但此时因波形“拖尾”而易造成码间干扰。它的取值一般不小于0.15，以调解频带利用率和波形“拖尾”之间的矛盾。 奈奎斯特定律描述的是无噪声信道的最大数据传输速率（或码元速率）与信道带宽之间的关系。 【香农定理】 香农定理是在研究信号经过一段距离后如何衰减以及一个给定信号能加载多少数据后得到了一个著名的公式，它描述有限带宽、有随机热噪声信道的最
传输速率和带宽的区别，信道和通道的 区别 传输速率和带宽的区别，信道和通道的区别2011-10-12 12：01带宽是指每秒传输的最大字节数，也就是一个信道的最大数据传输速率，单位为"位/秒"(bit/s)。带宽和数据传输速率是有区别的，前者表示信道的最大数据传输速率，是信道传输数据能力的极限，而后者是实际的数据传输速率。 带宽本来是指某个信号具有的频带宽度，其单位是赫兹，过去的通信主干线路都是用来传送模拟信号(即连续变化的信号)，带宽表示线路允许通过的信号频带范围。但是，当通信线路用来传送数字信号时，传送数字信号的速率即数据率就应当成为数字信道的最重要指标，不过习惯上仍延续使用"带宽"来作为"数据率"的同义词。 传输速率--一般指的是系统的最大数据传输速率。但也可能不是，如果仅仅就这四个字而言，应该指的是当前的数据传输速率。不过，默认的说法认为是指最大数据传输速率，如果你写论文，就应该写明是"最大数据传输速率"。这个指标指的是数据在信道内每秒钟可以传输多少比特，单位是bit/s，或者bps。二者只是写法不同，意思是一样的。 带宽--指的是信道的宽度，单位是Hz。但是，在非正式场合，也经常有人把"最大数据传输速率"说成"带宽"。这也可能是楼主产生迷惑的主要原因。 其实信道的最大数据传输速率和带宽完全不是一回事，二者单位不同。但是非正式场合经常用带宽来表示数字系统的最大数据传输速率，这也是事实，就是专家也经常这样讲。所以，非正式场合时可以这样说的，也没人会说你说错了，但是正式场合，比如起草文件，写论文时，就不能这样说了。 还有，虽然有Nyquist定理和Shannon定理给出了最大数据传输速率和带宽之间的关系，但是那只是理论值。所谓理论值，也就是说，最多达到这个数值，一般都要打点折扣的，具体打多少折，要看系统的设计和制造的性能。
比特率是指每秒传送的比特(bit)数。单位为bps(BitPerSecond)，比 特率越高，传送的数据越大。比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0,要 么是1。比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；如果比特率越少则情况刚好相反。 码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码 率，是视频编码中画面质量控制中最重要的部分。同样分辨率下，视频文件的码 流越大，压缩比就越小，画面质量就越咼。 上行带宽就是本地上传信息到网络上的带宽。上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。 下行带宽就是从网络上下载信息的带宽。下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。 不同的格式的比特率和码流的大小定义表： 传输带宽计算： 比特率大小X摄像机的路数=网络带宽至少大小； 注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10（20路）1 个监控中心，远程监看及存储视频信息，存储时间为30天。不同视频格式的带宽及存储空间大小计算如下： 地方监控点： CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps, 10路摄像机所需的数据传输带宽为： 512Kbps（视频格式的比特率）X 10（摄像机的路 数）?5120Kbps=5Mbps上行带宽） 即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps; D1视频格式每路摄像头的比特率为，即每路摄像头所需的数据传输带宽为，10路摄像机所需的数据传输带宽为： （视频格式的比特率）X 10（摄像机的路数）=15Mbps（上行带宽） 即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps; 720P（100万像素）的视频格式每路摄像头的比特率为2Mbps即每路摄像头所需的数据传输带宽为2Mbps 10路摄像机所需的数据传输带宽为： 2Mbps（视频格式的比特率）X 10（摄像机的路数）=20Mbps（上行带宽） 即:采用720P的视频格式各地方监控所需的网络上行带宽至少为 20Mbps; 像头所需的数据传输带宽为4Mbps 10路摄像机所需的数据传输带宽为:
MHz与Mbps之间的关系 概念分析 随着网络的普及、综合布线的应用日趋广泛，传输等级也愈来愈高，从3类到4类再到5类，到目前已有6类布线产品投放市场。描述语定义这些等级的主要参数就是传输带宽(MHZ)。 与此同时，网络应用也层出不穷。传输介质从10Base5(粗缆)、10Base2(细缆)、 10BaseT(双绞线)、10BaseFL(光纤) 到100BaseTX(STP/UTP)、100BaseT4(4/5类UTP)、100BaseFX(光纤)，到目前千兆快速网业已出现。用来描述这些应用得主要参数则是速率(Mbps)。 事实上，申农公式早已概括出带宽B和速率C 之间的关系： C=B*Log(1+SNR) 式中B为信道带宽，所谓带宽是指能够以适当保真度传输信号的频率范围，其单位似Hz，它是信道本身国有的，与所载信号无关。SNR为信噪比，它由系统的发收设备以及传输系统所处的电磁环境共同决定。而速率C是一个计算结果，它由B和SNR共同决定，其单位为bps，在概念上表征为每秒传输的二进制位数。 可见，给定信道，则带宽B也随之给定，改变信噪比SNR可得到不同的传输速率C 。MHz与Mbps有着一对多的关系，即同样带宽可以传输不同的位流速率。同时，Mbps是依赖于应用的；而MHz则与应用无关。 技术探讨 如果要给与打一个形象的比喻，那么汽车时速与引擎转速恰到好处。当给定旋转速度，在齿轮已知的情况下可以计算出汽车的速度。在这个类比当中，齿轮起了一个桥梁的作用。事实上，齿轮之于汽车和引擎就如编码系统之于速率和带宽。 编码是为计算机进行信息传输而被采用的。通过对信息进行编码，许多技术上的问题，比如同步、带宽受限等都可以得到解决。编码对于信息的可靠传输是至关重要的。 目前有两种基本的编码系列。第一种是每N位添加一个同步位，以使同步成为可能(如当N=1时，为Manchester编码；当N=4时，为4B5B编码)，但这需要一个比原来更大的带宽。而且同步位越多，带宽需要越大。为了减小带宽，采用每7位添加一个同步位(即 7B8B 编码)的编码系统是可能的，但随之而来的是，当传输较长一串相同类型的位流时，同步就变得非常困难了。
数据传输速率的定义 数据传输速率是描述数据传输系统的重要技术指标之一。数据传输速率在数值上等于每秒种传输构成数据代码的二进制比特数，单位为比特/秒(bit/second)，记作bps。对于二进制数据，数据传输速率为：S=1/T(bps) 其中，T为发送每一比特所需要的时间。例如，如果在通信信道上发送一比特0、1信号所需要的时间是0.001ms，那么信道的数据传输速率为1 000 000bps。 在实际应用中，常用的数据传输速率单位有：kbps、Mbps和Gbps。其中：1kbps＝103bps 1Mbps＝106kbps 1Gbps＝109bps 带宽与数据传输速率 在现代网络技术中，人们总是以“带宽”来表示信道的数据传输速率，“带宽”与“速率”几乎成了同义词。信道带宽与数据传输速率的关系可以奈奎斯特(Nyquist)准则与香农(Shanon)定律描述。 奈奎斯特准则指出：如果间隔为π/ω(ω=2πf),通过理想通信信道传输窄脉冲信号，则前后码元之间不产生相互窜扰。因此，对于二进制数据信号的最大数据传输速率Rmax与通信信道带宽B（B=f,单位Hz)的关系可以写为：Rmax＝2.f(bps) 对于二进制数据若信道带宽B=f=3000Hz，则最大数据传输速率为6000bps。 奈奎斯特定理描述了有限带宽、无噪声信道的最大数据传输速率与信道带宽的关系。香农定理则描述了有限带宽、有随机热噪声信道的最大传输速率与信道带宽、信噪比之间的关系。 香农定理指出：在有随机热噪声的信道上传输数据信号时，数据传输速率Rmax与信道带宽B、信噪比S/N 的关系为：Rmax＝B.log2(1+S/N) 式中，Rmax单位为bps,带宽B单位为Hz，信噪比S/N通常以dB（分贝）数表示。若S/N=30(dB),那么信噪比根据公式：S/N(dB)=10.lg(S/N) 可得，S/N＝1000。若带宽B=3000Hz，则Rmax≈30kbps。香农定律给出了一个有限带宽、有热噪声信道的最大数据传输速率的极限值。它表示对于带宽只有3000Hz的通信信道，信噪比在30db时，无论数据采用二进制或更多的离散电平值表示，都不能用越过0kbps的速率传输数据。 因此通信信道最大传输速率与信道带宽之间存在着明确的关系，所以人们可以用“带宽”去取代“速率”。例如，人们常把网络的“高数据传输速率”用网络的“高带宽”去表述。因此“带宽”与“速率”在网络技术的讨论中几乎成了同义词。 频带就是指频率范围 带宽的两种概念 如果从电子电路角度出发，带宽（Bandwidth）本意指的是电子电路中存在一个固有通信频带，这个概念或许比较抽象，我们有必要作进一步解释。大家都知道，各类复杂的电子电路无一例外都存在电感、电容或相当功能的储能元件，即使没有采用现成的电感线圈或电容，导线自身就是一个电感，而导线与导线之间、导线与地之间便可以组成电容——这就是通常所说的杂散电容或分布电容；不管是哪种类型的电容、电感，都会对信号起着阻滞作用从而消耗信号能量，严重的话会影响信号品质。这种效应与交流电信号的频率成正比关系，当频率高到一定程度、令信号难以保持稳定时，整个电子电路自然就无法正常工作。为此，电子学上就提出了“带宽”的概念，它指的是电路可以保持稳定工作的频率范围。而属于该体系的有显示器带宽、通讯/网络中的带宽等等。 而第二种带宽的概念大家也许会更熟悉，它所指的其实是数据传输率，譬如内存带宽、总线带宽、网络带宽等等，都是以“字节/秒”为单位。我们不清楚从什么时候起这些数据传输率的概念被称为“带宽”，但因业界与公众都接受了这种说法，代表数据传输率的带宽概念非常流行，尽管它与电子电路中“带宽”的本意相差很远。 对于电子电路中的带宽，决定因素在于电路设计。它主要是由高频放大部分元件的特性决定，而高频电路的设计是比较困难的部分，成本也比普通电路要高很多。这部分内容涉及到电路设计的知识，对此我们就
wcdma 频率规划根据工信部规定，中国联通可用的频段是 1940MHz-1955MHz(上行) 2130MHz -2145MHz(下行) 上下行各15MHz。 WCDMA的频点称为UARFCN（UTRA Absolute Radio Frequency Channel Number，UTRA绝对频点号）。 2.1GHz频段上行频点号为9612～9888，下行频点号为10562～10838， 频点号除以5 就可以得到频点中心对应的频率值（以MHz为单位）。 每个频点间隔为200kHz，与GSM系统兼容。 当然每个频点的带宽远超过200kHz，这与CDMA的频点编号方式类似。 目前联通WCDMA系统下行第一频点号为10713（中心频率2142.6MHz），第二频点号 为10688，第三频点号为10663。 上行频点号分别为9763（中心频率1952.6MHz）、9738以及9713。 WCDMA 码片速率= 3.84MHz 扩频因子= 4 则符号速率= 960Kbps 码片速率 = 1秒钟传送的比特数 3.84M个 3gpp规定wcdma的UU口帧结构为帧长10ms，每帧15个时隙，每时隙有2560个码片。因此1帧包含的比特数=2560*15=38400bit 因为1帧=10ms 所以码速率 =2560*15/10ms=2560*15/0.01s=2560*15*100=3840000=3.84*1000*1000 =3.84Mbit/S 因此 空口速率3.84Mb/S是由wcdma的帧结构所决定的。 3gpp规定wcdma的UU口帧结构为帧长10ms，每帧15个时隙，每时隙有2560个 码片。 如此算来，2560*15/10ms即3840/ms换算成标准速率格式即3.84Mb/s。 我们知道wcdma是无线频带传输，即数字基带信号要经过调制变频到合适的频点上、在一 定的频带范围内来传输的。
码片成型前后信号带宽、码片速率、滤波器截止频率的关系 设码片速率为P cps ，发送端采样速率为S1 Hz ，信号带宽为B Hz ，升余弦 滚降滤波器的滚降系数为α，归一化截止频率为w ，接受端采样速率为S2 Hz 。信号调制为BPSK 调制。 1. 信号带宽与码片速率的关系 升余弦成型滤波器频率传输特性如下：其中N f 为奈奎斯特带宽，N f =P/2， 奈奎斯特带宽就是码片速率的一半。 由上图可知，经过成型滤波器剩下信号带宽为; BW1=N f (1+α)=P/2*(1+α)； 又由于信号经过BPSK 调制（频谱搬移将负的部分搬到正轴），因此信号的带宽: BW=2*BW1=P*(1+α); (1-1) 2. 码片速率和滤波器归一化截止频率关系 由上图可以看出，当f=N f 时，幅度为满幅的一半，可认为是截止频率。（从FDAtool 上可以看出来N f 就是截止频率），又因为归一化是对s f /2归一化）即： N f =(s f /2) *w=P/2 即可推导出： s f *w=P (1-2) N f 2N f (H f
通过方案中的信号格式可以验证以上公式： （1）协商信号 调制方式：BPSK； 码片成形：α＝1升余弦成型； 表6.2.1 便携式小站与中心站业务信道协商信号扩频参数 协商信号 调制方式：BPSK； 码片成形：α＝0.2升余弦成型； 表6.2.3 车载式小站与中心站业务信道协商信号扩频参数 以上两个表可验证公式： BW =P*(1+α); （2）小站接收信号带宽及滤波器设计归一化截止频率见下表：
Matlab仿真波形图： 仿真中，滚降系数为α=0.5，每个码片采4个点，令 f=4KHz，那么码片速率 s P为1KHz； 滤波成型后的波形 方波信号频谱图 成型波形频谱图 载波波形 BPSK调制信号频谱 f（1+α）=(1+α)*P/2=750Hz。 由第三、四张图可得，成型滤波后信号频谱为 N
网速与下载速度之间的关系 1. “位（bit）”和“字节（B）”之间的关系 位（bit）：位是计算机中存储数据的最小单位，指二进制数中的一个位数，其值为“0”或“1”。 字节（byte）：字节是计算机存储容量的基本单位，一个字节由8位二进制数组成。在计算机内部，一个字节可以表示一个数据，也可以表示一个英文字母，两个字节可以表示一个汉字。 1024个字节称为1K字节（1KB），1024K个字节称为1兆字节（1MB），1024M 个字节称为1吉字节（1GB）。 所以，字节和位之间的换算是8进制，即1B=8bit。 2.“网速”与“下载速度”之间的关系 网速：在计算机网络或者是网络运营商中，一般，宽带速率的单位用bps(或b/s)表示；bps表示比特每秒即表示每秒钟传输多少位信息，是bit per second的缩写。在实际所说的1M带宽的意思是1Mbps（是兆比特每秒Mbps不是兆字节每秒MBps）。 下载速度：下载速度指的是Byte/s。下载软件时常常看到诸如下载速度显示为128KBps（KB/s），103KB/s等宽带速率大小字样，这指的是（字节/秒），即Bps。 实际书写规范中B应表示Byte(字节)，b应表示bit(比特)，但在平时的实际生活中有的把bit和Byte都混写为b ，如把Mb/s和MB/s都混写为Mb/s，导致人们在实际计算中因单位的混淆而出错。 3. 计算光纤传输的真实速度 使用光纤连接网络具有传输速度快、衰减少等特点。以10M光纤为例计算一下它的下载速度是多少？一般情况下？“10M”指的是10240kbit/s（10.240Mb/s
即10M）。 换算成下载速度：10.240Mb/s=（10.240/8）MB/s=1.28 MB/s 在实际的情况中。理论值最高为1.28 MB/s。排除网络损耗以及线路衰减等原因因此真正的下载速度可能还不到1.28 MB/s 不过只要是1MB/s左右都算正常（实际网络损耗约为12%）。 4. 计算内网的传输速度 经常有人抱怨内网的传输的数度慢，那么真实情况下的10/100M网卡的速度应该有多快？网卡的100Mbps同样是以bit/s来定义的。 所以100Mb/S=102400Kbit/s=(102400/8)KByte/s=12800KByte/s 在理论上1秒钟可以传输12.8MB的速据考虑到干扰的因素每秒传输只要超过10MB就是正常了。现在出现了1000Mbps的网卡那么速度就是128MB/S 。 5.宽带上行与下行 上行速率：从你的电脑上传的速度，也就是别人从你的电脑进行通讯的速率。下行速率：你从网络主机下载的速度。
4月份WCDMA考试试题 一、填空题（30分） 1.无线环境中的衰落主要包括___阴影衰落___、___快衰落_ _、___空间衰落_ 。 阴影衰落：由障碍物阻挡造成，服从对数正态分布，慢衰落。 快衰落：移动台附近的散射体（地形，地物和移动体等）引起的多径传播信号在接收点相叠加，造成接收信号快速起伏的现象。 2. 假设机站天线的发射功率为43dBm，则对应____20_____W。公式要记住！！ 3. 小区搜索分三步，第一步是利用PSCH信道的_PSC _获得时隙同步；第二步是利用SSCH 信道的_SSC _获得帧同步和主扰码组组号；第三步是利用_CPICH _信道获得该小区所使用的主扰码。 SCH：同步信道 PSCH：物理同步信道；SSCH：辅同步信道；CPICH：公共导频信道。 4. 对下行扰码而言，使用长扰码，范围从0到2^24-1，但为了加速小区搜索的过程，仅有8192 个码可以使用，分为512 个组，总共有 512 个主扰码。 手机扰码是每部手机唯一拥有的号码。 5. WCDMA系统带宽是 5MHZ ，码片速率为 3.84Mchips 。 一帧的时长为10ms,一帧有15个时隙,一个时隙有2560个码片,所以算出来是3.84Mchip/s . 6. 常见的覆盖问题有覆盖空洞、覆盖盲区、越区覆盖、导频污染、上下行不平衡等。 ★覆盖盲区：由于相邻两个基站站址相距较远（受障碍物的影响），导致其信号覆盖区不交叠，出现信号覆盖盲区。这种问题容易通过DT（路测）、CQT（呼叫质量测试）或用户投诉反映出来。 ★越区覆盖：如果基站的覆盖区域超过了规划预期的范围，就会在其他基站的覆盖区域内形成不连续的主导区域，形成越区覆盖。 ★导频污染：即在某一点存在过多的强导频却没有一个足够强的主导频的时候，即定义为导频污染。 ★上下行不平衡：指目标覆盖区域内，上下行对称业务出现下行覆盖良好而上行覆盖受限（如UE的发射功率达到最大仍不能满足上行BLER要求），或上行覆盖良好而下行覆盖受限（表现为下行专用信道码发射功率达到最大仍不能满足下行BLER要求）的情况。上下行覆盖不平衡的问题容易导致掉话。 7．多址技术有时分多址、频分多址和码分多址；双工技术有时分双工 和频分双工。 8、 WCDMA系统中，语音采用卷积编码，数据采用 Turbo 编码，信令采用的是卷积编码 9、 WCDMA容量是一个“软容量”，上行链路极限容量一般是受限于干扰，下行容量受限于功率。 10、WCDMA系统中，核心网CN与无线接入网UTRAN之间的接口定义为Iu接口。 Iu接口负责核心网（CN）和RNC（无线网络控制器）之间的信令交互。Iub是RNC和NODE-B之间的接口，
引言 在通信系统中我们经常会遇到“带宽”(Bandwidth)这个词，但我们也会遇到“带宽”的单位有时用赫兹（Hz）表示，而有时却用比特/秒（bit/S）表示，那么我们平时所说的“带宽”到底指的是什么呢？ 1、数字通信系统中带宽的概念 早期的电子通信系统都是模拟系统。当系统的变换域研究开始后，人们为了能够在频域定义系统的传递性能，便引进了“带宽”的概念。当输入的信号频率高或低到一定程度，使得系统的输出功率成为输入功率的一半时(即 3dB)，最高频率和最低频率间的差值就代表了系统的通频带宽，其单位为赫兹(Hz)。比如在传统的固定电话系统中，从固定话机终端到交换中心的双绞线路系统(Twist pair)，所能提供的通信带宽可以到2MHz以上，其中我们的语音通信只使用了从300Hz~3400Hz的频段，使用的通信带宽约为3KHz。现在，基于双绞线传输的xDSL接入网技术，能够充分使用语音带宽以外的频率，高速传送数据业务，实现宽带网接入。 图1 模拟电话线的频带 (300Hz~3400Hz为语音通信频带，25KHz~1.1MHz为ADSL频带) 数字通信系统中“带宽”的含义完全不同于模拟系统，它通常是指数字系统中数据的传输速率，其表示单位为比特/秒(bit/S)或波特/秒(Baud/S)。带宽越大，表示单位时间内的数字信息流量也越大；反之，则越小。衡量二进制码流的基本单位称为“比特”，若传输速率达到64kb/s，就表示二进制信息的流量是每秒64,000比特。衡量多进制码流的的基本单位为“波特”，若多进制码流的传输速率达80KB/S，就表示多进制符号的信息流量是每秒80,000波特，如果将多进制码，比如四进制码(22)，换算成的二进制来衡量，则信息比特流量为80X2=160Kb/S。 不同的数字业务其提供或需求的带宽也不一样。如前面所说在固定电话网中的局与局
数字通信中的数据传输速率、波特率、符号率计算在数字通信中的数据传输速率与调制速率是两个容易混淆的概念。 数据传输速率（又称码率、比特率或数据带宽）描述通信中每秒传送数据代码的比特数，单位是bps。 当要将数据进行远距离传送时，往往是将数据通过调制解调技术进行传送的，即将数据信号先调制在载波上传送，如QPSK、各种QAM调制等，在接收端再通过解调得到数据信号。 数据信号在对载波调制过程中会使载波的各种参数产生变化（幅度变化、相位变化、频率变化、载波的有或无等，视调制方式而定），波特率是描述数据信号对模拟载波调制过程中，载波每秒中变化的数值，又称为调制速率，波特率又称符号率。 在数据调制中，数据是由符号组成的，随着采用的调制技术的不同，调制符号所映射的比特数也不同。 符号又称单位码元，它是一个单元传送周期内的数据信息。 如果一个单位码元对应二个比特数（一个二进制数有两种状态0和1，所以为二个比特）的数据信息，那么符号率等于比特率；如果一个单位码元对应多个比特数的数据信息（m个），则称单位码元为多进制码元。 此时比特率与符号率的关系是： 比特率=符号率*log2 m,比如QPSK调制是四相位码，它的一个单位码元对应四个比特数据信息，即m=4，则比特率=2*符号率，这里“log2 m”又称为频带利用率,单位是： bps/hz。 另外已调信号传输时，符号率（SR）和传输带宽（BW）的关系是： BW=SR（1+α），α是低通滤波器的滚降系数，当它的取值为0时，频带利用率最高，占用的带宽最小，但由于波形拖尾振荡起伏大(如图5-15b),容易造成
码间干扰；当它的取值为1时，带外特性呈平坦特性，占用的带宽最大是为0时的两倍；由此可见,提高频带利用率与"拖尾"收敛相互矛盾，为此它的取值一般不小于 0.1 5。 例如，在数字电视系统，当α= 0.16时，一个模拟频道的带宽为8M，那么其符号率=8/（1+ 0.16）= 6.896Ms/s。 如果采用64QAM调制方式，那么其比特率= 6.896*log2 64= 6.896*6= 41.376Mbps。
.符号速率 符号速率*扩频因子=码片速率,符号速率=码片速率/扩频因子 如: WCDMA, 码片速率= 3.84 MHz ,扩频因子=4 ,则符号速率=960kbps. CDMA 1X, 码片速率=1.2288MHz,扩频因子=64,则符号速率=19.2kbps. 符号速率=(业务速率+校验码)*信道编码*打孔率 如: WCDMA ,业务速率=384kbps,信道编码=1/3Turbo码,符号速率=960kbps CDMA 1X ,业务速率=9.6kbps,信道编码=1/3卷积码,符号速率=19.2kbps 2.码片(码元),码片速率,处理增益 系统通过扩频把比特转换成码片。 一个数据信号（如逻辑1或0）通常要用多个编码信号来进行编码，那么其中的一个编码信号就称为一个码片。 如果每个数据信号用10个码片传输，则码片速率是数据速率的10倍，处理增益等于10。 码片相当于模拟调制中的载波作用，是数字信号的载体。 常用的扩普形势是用一个伪随机噪声序列（PN序列）与窄带PSK信号相乘。PN序列通常用符号C来表示，一个PN序列是一个有序的由1和0构成的二元码流，其中的1和0由于不承载信息，因此不称为bit而称为chip（码片）。 要理解“码片”一词，先需要对扩频通信有所了解，我们的信息码，每一个数字都是携带了信息的，具有一定带宽。扩频通信就是用一串有规则的比信息码流频率高很多的码流来调制信息码，也就是说原来的“1”或“0”被一串码所代替。 由于这一串码才能表示一位信息，因此不能说成bit（bit是信息基本单位），所以找了个名词叫chip，这一串码的每一位码字就是一个chip，比如cdma的码片速率就是1.2288Mchip/s。(这个解释最易懂) 码片数率是指扩频调制之后的数据数率,用cps表示（chip per-second) 数据*信道码=chip,chip是最终在空口的物理信道上发送的数据速率单位 WCDMA的码片速率是3.84Mcps, c:chip,即码元。3.84Mcps:每秒3.84M个码元 码片速率是指经过扩频之后的速率，从MAC-d传过来的有效fp bit经过channel coding，帧均衡，速率匹配，复用到CCTrCH后，分成IQ两路，分别进行扩频和加扰的操作。扩频就是将有效bit与扩频码相乘，扩频操作会增加带宽的，扩频后的速率称为码片速率。因为10ms的TTI包含15个slot，每个slot有2560个chips，一算就可得出3.84Mchipps的码片速率 3.业务速率
带宽与信道容量与数据传输速率的关系 2008-04-22 10:16:58| 分类：默认分类|举报|字号订阅 数据传输速率的定义 数据传输速率是描述数据传输系统的重要技术指标之一。数据传输速率在数值上等于每秒种传输构成数据代码的二进制比特数，单位为比特/秒(bit/second)，记作bps。对于二进制数据，数据传输速率为： S=1/T(bps) 其中，T为发送每一比特所需要的时间。例如，如果在通信信道上发送一比特0、1信号所需要的时间是，那么信道的数据传输速率为1 000 000bps。 在实际应用中，常用的数据传输速率单位有：kbps、Mbps和Gbps。其中： 1kbps＝10^3 bps 1Mbps＝10^6 bps 1Gbps＝10^9 bps 带宽与数据传输速率 在现代网络技术中，人们总是以“带宽”来表示信道的数据传输速率，“带宽”与“速率”几乎成了同义词。信道带宽与数据传输速率的关系可以奈奎斯特(Nyquist)准则
与香农(Shanon)定律描述。 奈奎斯特准则指出：如果间隔为π/ω(ω=2πf),通过理想通信信道传输窄脉冲信号，则前后码元之间不产生相互窜扰。因此，对于二进制数据信号的最大数据传输速率Rmax与通信信道带宽B（B=f,单位Hz)的关系可以写为： Rmax＝(bps) 对于二进制数据若信道带宽B=f=3000Hz，则最大数据传输速率为6000bps。 奈奎斯特定理描述了有限带宽、无噪声信道的最大数据传输速率与信道带宽的关系。香农定理则描述了有限带宽、有随机热噪声信道的最大传输速率与信道带宽、信噪比之间的关系。 香农定理指出：在有随机热噪声的信道上传输数据信号时，数据传输速率Rmax 与信道带宽B、信噪比S/N的关系为： Rmax＝(1+S/N) 式中，Rmax单位为bps,带宽B单位为Hz，信噪比S/N通常以dB（分贝）数表示。
第二周《数据通信基础》单元测验 一、选择题 1、通信链路的传信速率为4800b/s, 采用八电平传输，则其传码速率为（） A.1600波特 B.600波特 C.4800波特 D.1200波特 解析： A、根据传信速率和传码速率在数值上的关系即可求出，有的同学常犯的错误是把关系弄反了，在数值上，传信速率一般是大于等于传码速率。 2、9600bit/s的线路上，进行一小时的连续传输，测试结果为有150比特的差错，问该数据通信系统的误码率是（） A.8.68*10-6 B.8.68 *10-2 C. 4.34 *10-2 D.4.34*10-6 解析： D、先计算出一小时内总共传送的比特数，然后再计算出出错的150比特占整个的比例就可以了。 3、CRC循环冗余码中，若生成多项式对应的二进制序列是10011，则该生成多项式是（） 解析： B 4、对于带宽为3kHz的无噪声信道，假设信道中每个码元信号的可能状态数为16，则该信道所能支持的最大数据传输率可达（） A.48Kbps B.24Kbps C.12Kbps D.96Kbps 解析：B、题目中实际上要求的是无噪声情况下的信道容量，由奈氏定理可以得到该答案。 5、CDMA系统中使用的多路复用技术是（） A.码分复用 B.频分复用 C.波分复用 D.时分复用 解析：A、CDMA是码分多址的英文缩写(Code Division Multiple Access)，它是在数字技术的分支--扩频通信技术上发展起来的一种崭新而成熟的无线通信技术。CDMA技术的原理是基于扩频技术，即将需传送的具有一定信号带宽信息数据，用一个带宽远大于信号带宽的高速伪随机码(码片序列)进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。接收端使用完全相同的伪随机码（码片序列），与接收的带宽信号作相关处理，把宽带信号换成原来的数据。 6、波特率指的是（） A.每秒传输的字节数 B.每秒钟传输信号码元的个数 C.每秒钟可能发生的信号变化的次数D每秒传输的比特 解析：B、单位是波特（Baud），在传输时通常用某种信号脉冲来表示一个0、1或几个0、1的组合。这种携带数据信息的信号脉冲称为信号码元。信号变化的次数不对，是因为连续传输多个相同的码元，信号不变。 7、下列因素中，不会影响信道数据传输速率的是（） A.信噪比 B.调制速率 C.信号传播速度 D.带宽 解析：C、一方面，根据求信道容量的公式中可以判断出来；另外一方面，信号传播速度影响的是只是传播时延的大小。 8、假设一个CDMA 通信系统中，某站点被分配的码片序列为00011011，则当它发送了比特“0”的时候，实际在信道上传输的数据序列是（） A. 11100100 B. 11100110 C. 11100101 D. 10000100 解析：A 因为在一个CDMA系统中，每个站点被指定一个唯一的m比特代码或码片序列（chip squence）。当发送比特1时，站点送出的是码片序列，若发送比特0时，站点送出的是该码片序列的反码。
通信常识：波特率、数据传输速率与带宽的相互关系
通信常识：波特率、数据传输速率与带宽的 相互关系 【带宽W】 带宽，又叫频宽，是数据的传输能力，指单位时间内能够传输的比特数。高带宽意味着高能力。数字设备中带宽用bps（b/s）表示，即每秒最高可以传输的位数。模拟设备中带宽用Hz表示，即每秒传送的信号周期数。通常描述带宽时省略单位，如10M实质是10M b/s。带宽计算公式为：带宽=时钟频率*总线位数/8。电子学上的带宽则指电路可以保持稳定工作的频率范围。 【数据传输速率Rb】 数据传输速率，又称比特率，指每秒钟实际传输的比特数，是信息传输速率（传信率）的度量。单位为“比特每秒（bps）”。其计算公式为S=1/T。T 为传输1比特数据所花的时间。 【波特率RB】 波特率，又称调制速率、传符号率（符号又称单位码元），指单位时间内载波参数变化的次数，可以以波形每秒的振荡数来衡量，是信号传输速率的度量。单位为“波特每秒（Bps）”，不同的调制方法可以在一个码元上负载多个比特信息，所以它与比特率是不同的概念。 【码元速率和信息速率的关系】 码元速率和信息速率的关系式为： Rb=RB*log2 N。其中，N为进制数。对于二进制的信号，码元速率和信息速率在数值上是相等的。 【奈奎斯特定律】 奈奎斯特定律描述了无噪声信道的极限速率与信道带宽的关系。 1924年，奈奎斯特（Nyquist）推导出理想低通信道下的最高码元传输速率公式：理想低通信道下的最高RB = 2W Baud。其中，W为理想低通信道的带宽，单位是赫兹（Hz），即每赫兹带宽的理想低通信道的最高码元传输速率是每秒2个码元。对于理想带通信道的最高码元传输速率则是：理想带通信道的最高RB= W Baud，即每赫兹带宽的理想带通信道的最高码元传输速率是每秒1个码元。 符号率与信道带宽的确切关系为： RB=W(1+α)。 其中，1/1+α为频道利用率，α为低通滤波器的滚降系数，α取值为0时，频带利用率最高，但此时因波形“拖尾”而易造成码间干扰。它的取值一般不小于0.15，以调解频带利用率和波形“拖尾”之间的矛盾。 奈奎斯特定律描述的是无噪声信道的最大数据传输速率（或码元速率）与信道带宽之间的关系。 【香农定理】
WCDMA 的每个信道都是5M带宽吗 wcdma 频率规划根据工信部规定，中国联通可用的频段是1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。 WCDMA的频点称为UARFCN（UTRA Absolute Radio Frequency Channel Number，UTRA 绝对频点号）。 2.1GHz频段上行频点号为9612～9888，下行频点号为10562～10838，频点除以5就可以得到频点中心对应的频率值（以MHz为单位）。 每个频点间隔为200kHz，与GSM系统兼容。 当然每个频点的带宽远超过200kHz，这与CDMA的频点编号方式类似。 目前联通WCDMA系统下行第一频点号为10713（中心频率2142.6MHz），第二频点号为10688，第三频点号为10663。 上行频点号分别为9763（中心频率1952.6MHz）、9738以及9713。 WCDMA 码片速率= 3.84MHz 扩频因子= 4 则符号速率= 960Kbps 码片速率= 1秒钟传送的比特数 3.84M个
3gpp规定wcdma的UU口帧结构为帧长10ms，每帧15个时隙，每时隙有2560个码片。因此1帧包含的比特数=2560*15=38400bit 因为1帧=10ms 所以码速率= 2560*15/10ms=2560*15/0.01s=2560*15*100=3840000=3.84*1000*1000=3.84Mbit/S 因此 空口速率3。84Mb/S是由wcdma的帧结构所决定的。3gpp规定wcdma的UU 口帧结构为帧长10ms，每帧15个时隙，每时隙有2560个码片。如此算来，2560*15/10ms 即3840/ms换算成标准速率格式即3.84Mb/s。 我们知道wcdma是无线频带传输，即数字基带信号要经过调制变频到合适的频点上、在一定的频带范围内来传输的。 在理想情况下传输一定基带带宽信号用和信号带宽相同的频带带宽就可以了。 实际上，由于形成频带带宽的带通滤波器不可能是理想的矩形，而是常用的钟型，就使得频带带宽要大于基带信号的带宽。 在WCDMA中采用升余弦滚降系数滤波器，滚降系数为0.22， 那么传速率为3.84Mb/s信号的所需带宽为B=3.84（1+0.22）=4.684Mb/s，考虑到频点间要留有一定的保护间隔200K，两头的两个一共是400K，
1信号分别通过图所示的两个电路，试讨论输出信号有没有群迟延畸变？ 2设某恒参信道的传递函数d t j e k H ωω?=0)(，0K 和d t 都是常数。试确定信号s(t)通过该信 道后的输出信号的时域表达式，并讨论信号有无失真？ 3某恒参信道的传输函数为d t j e T H ωωω?+=)cos 1()(0，其中，和为常数，试确定信号通过后的输出信号表示式，并讨论有无失真。 4假设某随参信道的二径时延差τ为1ms ，试问在该信道哪些频率上传输衰耗最大？选用哪 些频率传输信号最有利（即增益最大，衰耗最小）？ 5已知高斯信道的带宽为4kHz ，信号与噪声的功率比为63，试确定这种理想通信系统的极 限传输速率。 6已知有线电话信道的传输带宽为3.4KHz ： （1）试求信道输出信噪比为30dB 时的信道容量； （2）若要求在该信道中传输33.6kb/s 的数据，试求接收端要求的最小信噪比为多少？ 7具有6.5MHz 带宽的某高斯信道，若信道中信号功率与噪声功率谱密度之比为45.5MHz ， 试求其信道容量。 8某待传输图片有6 1025.2×个像素，每个像素有12个亮度电平，各电平独立地以等概率 出现；试计算用3分钟传送该图片所需的信道带宽（设要求接收图像信噪比达到30dB ）。 9计算机终端通过电话信道传输数据，电话信道带宽为3.2kHz ，信道信噪比为30dB,终端采 用N=256进制，且各符号相互独立等概出现，求：信道容量？无误码传输的最高符号速率？ 10假设在一个信道中，采用二进制传输数据，码元传输速率为2000B ，信道带宽为4000Hz ， 设信道输出信噪比为S/N≥31，试分析该系统能否实现数据传输（估计系统潜力）？ 11已知某信道无差错传输的最大信息速率为max b R ，信道的带宽为2/max b R B =，设信道中 的噪声为高斯噪声，单边功率谱密度为0n ，试求此时系统中信号的平均功率。 12已知电话信道的带宽为3.4kHz ，试求： （1）接收端信噪比为30db 时的信道容量； （2）若要求信道能传输4800b/s 的数据，则接收端要求的最小信噪比为多少？ 13黑白电视图像每幅含有5103×个像素，每个像素有16个等概率出现的亮度等级。要求每 秒钟传送30帧图像。若信号输出S/N=30db ，计算传输该黑白电视图像所要求的信道的最小 带宽。 14设某恒参信道为如图示意的线性二端网络。试求它的传输函数)(ωH ，并说明信号通过该信道时会产生哪些失真。
