配电箱安全要求(新版)
Safety management is an important part of production management. Safety and production are in
the implementation process
配电箱安全要求(新版)
(1)施工现场配电系统应设置室内总配电屏和分配电箱或室外总配电箱和分配电箱分级供电，各级配电装置的容量应与实际负载匹配。动力、照明应分别设置。
(2)配电箱、开关箱制作安装应满足下列要求：①配电箱采用铁板或其他防火绝缘材料制作，做到通风、散热、防雨、防火；②箱内各种电器，应安装在金属或其他绝缘板上(非木质板)，并紧固于箱内。金属底板应与箱体作电气连接；③正常不带电箱体金属外壳，底座等必须接零(地)，且通过专用端子连接，并与保护零线接线端子板分设。各电气连接线应采用绝缘导线，接头可靠，不得外露；
④进、出线必须采用橡皮绝缘电缆，进、出线口应设在箱体的下端面，并加保护圈。进(出)线应做好防水弯，不得承受外力。
(3)总配电箱电器额定值、动作整定值，应与分路开关电器的额定值、动作整定值相适应。并装设总自动开关、漏电保护器和分路
自动开关。
(4)各级配电箱中使用的各种电气元件和漏电保护器应符合国标质量要求。
(5)各级配电箱中的漏电保护器，应合理布置，起到分级、分段保护作用。
(6)漏电保护器应严格按产品说明书使用，并定期进行试验和作好运行记录。对闲置已久和连续使用一个月以上的，应检查试验，合格后方可使用。
(7)安装电流型低压触电保安器应符合下列要求：①触电保安器应完好无损，动作灵敏可靠，并应根据实际负荷电流的大小来合理选用；②被保护的线路和电气设备应绝缘良好，触电保安器的电流标位应正确选择；③穿过触电保安器的导线，应绞合在一起，用纱带或胶布包好，并放在中心。触保器前后200mm范围内集束不应散开；④触电保安器应远离交流电磁场，如变压器，电流互感器、电动机等，与这配用的交流接触器安装距离应在400mm以外；⑤通过触电保安器后的零线，不得重复接地，仅允许做工作零线，被保护
电气设备的金属外壳宜采用保护接地；⑥若采用保护接零，其保护零线应从触电保安器开关前出引。
(8)每台用电设备应有专用的开关，必须实行“一机一闸”，严禁一闸多用。
(9)手动开关电器只准用于直接控制照明电路和容量小于3kw的动力电路。各级配箱应明确专人负责、做好定期检查、维修和清洁工作。
(10)配电箱进行检查、维修时，必须将与前一级相对应的电源开关切断，并悬挂醒目“停电检修”标志牌。
云博创意设计
MzYunBo Creative Design Co., Ltd.
配电箱使用管理规定 一、配电箱系统 1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。 配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三 相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制 供电。 2、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的 区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电 设备的水平距离不宜超过3m。 4、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照 明应分路配电；动力开关箱与照明开关箱必须分设。 5、配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用 的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、 强裂振动、液体浸溅、金属颗粒侵进及热源烘烤场所。否则，应予清除或做防 护处理。 6、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍 操作、维修的物品，不得有灌木、杂草。不得在配电箱下方或周围留有易燃物。 7、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 1.2～ 2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体网板厚度 不得小于1.5mm，箱体表面应做防腐处理。 8、配电箱、开关箱应装设端正、牢固，开关箱应装设在坚固、稳定的支架上。其中 心点与地面的垂直距离宜为0.8～1.6m。 9、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装 板上，然后方可整体紧固在配电箱、开关箱箱体内。 金属电器安装板与金属箱体应做电气连接。 10、配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上，不得 歪斜和松动。
安全用电管理规定 1、配电室应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。 2、配电室和控制室应能自然通风，并应采取防止雨雪和动物出入措施。 3、配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。 4、配电箱均应标明其名称、用途，并作出分路标记。所有配电箱门应配锁，配电箱和开关箱应由专人负责。配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。 5、配电箱、开关箱应装设在干燥、通风及常温场所;不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体浸溅及热源烘烤的场所。否则，须作特殊防护处理。 6、配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品;不得有灌木、杂草。 7、配电箱、开关箱应装设端正、牢固、移动式配电箱、开关箱应装设在坚固的支架上。 8、配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。 9、配电箱、开关箱内的开关电器(含插座)应按其规定的位置坚固在电器安装板上，不得歪斜和松动。
10、配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零。保护零线应通过接线端子板连接。配电箱、开关箱必须防雨、防尘。 11、架空线必须采用绝缘铜线或绝缘铝线。架空线必须设在专用电杆上，严禁架设在树木、脚手架上。 12、架空线路宜采用混凝土杆或木杆，混凝土杆不得有露筋、环向裂纹和扭曲，木杆不得腐朽。因受地形环境限制不能装设拉线时，可采用撑杆代替拉线，撑杆埋深不得小于0.8m，其底部应垫底盘或石块。 13、内配线必须采用绝缘导线。室内配线所用导线截面，应根据用电设备的计算负荷确定，但铝线截面应不小于2.5mm.2，铜线截面应不小于 1.5mm2。潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时必须作保护接零。 14、所有配电箱、开关箱应每半月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。禁止非专业电工检查、维修电气设备，禁止使用非电工绝缘工具检修电气设备。 15、安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。 16、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。 17、停止作业一小时以上时，应将动力开关箱断电上锁。 18、各类用电人员应做到： (1)必须经过专门的安全培训和考核，经考试合格取得《特种作业
施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。 一、临时用电 该视频内容包括： 1、施工现场临时用电配电系统； 2、临时用电作业人员； 3、临时用电接地措施； 4、电线电缆的固定及导管敷设； 5、配电箱； 6、漏电保护器的设置； 7、建筑机械操作； 8、用电设备的检查及使用； 9、临时照明； 10、临时用电工程的验收； 11、常见违章作业； 12、临时宿舍用电违章现象； 13、电气灭火器的选择； 14、触电急救； 15、临时用电资料归档管理。 一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。 二级配电箱是从一级配电箱电源线至临时用电现场。 二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。 二级配电箱要离地1.5M放置 总开关60A——DZ47-63 100A 照明开关16A——DZ47-63 16A 两相漏电开关 空调1.5P—20A——DZ47-63 20A两相漏电开关 电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的） 插座开关16A ——DZ47-63 16A 主要用电器为冰箱、电磁炉、微波炉 总开关不用带漏电，分支开关最好带漏电保护。因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。
编订：__________________ 单位：__________________ 时间：__________________ 配电箱安全操作规程(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7652-46 配电箱安全操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 第1条所有配电箱均应标明其名称、用途，并作出分路标记。 第2条所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。 第3条所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 第4条对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。 第5条所有配电箱、开关箱在使用过程中必须按照下述操作顺序：一、送电操作顺序为：总配电箱--分配电箱--开关箱二、停电操作顺序为：开关箱--分
配电箱--总配电箱（出现电气故障的紧急情况除外）第6条施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。 第7条开关箱的操作人员必须符合第27条要求，并熟悉开关电器的正确操作方法。 第8条配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。 第9条配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。 第10条熔断器的熔体更换时，严禁用不符合原规格熔体或铁丝、铜丝、铁钉等金属体代替使用。 第11条配电箱、开关箱的进线和出线不得承受外力。严禁挂晒衣服等生活用具，与金属尖锐断口和强腐蚀介质接触。 第12条电工安装、维修或拆除临时用电工程必须由电工完成。电工技术等级应同工程的难易程度和技术复杂性相适应。 第13条各类用电人员应做到：
低压配电柜操作规程 1.0目的 确保作业时的安全。 2.0适用范围 适合于物业公司所属小区的专用配电房低压配电柜。 3.0管理内容 3.1单台合闸送电操作程序 a）合闸前断开各低压柜内各回路的全部空气开关，保证低压侧无负荷。 b）合上D01（D11）电源侧刀开关，此时进线柜上绿灯亮。 c）合上母线联络刀开关。 d）按总电源合闸按钮D01（或D11）合上电源总开关。 e）按母线联络开关合闸按钮，合上D06联络母线。 f）按顺序合上各回路刀开关，合上各回路空气开关。 g）完成单台合闸送电操作程序。 3.2单台停电闸操作程序 a）逐个断开各回路空气开关，拉开各回路刀闸开关，甩完负荷。 b）按下母线联络开关。 c）按下总电源分闸按钮（D01或D11）。 d）拉下D01或D11电源侧刀闸开关。 e）完成单台停电分闸操作程序。 3.3双台合闸送电操作程序 a）断开各回路空气开关及刀闸开关。 b）断开母线联络开关（D06）。 c）合上1#、2#变压器进线柜D01、D11电源侧刀开关。 d）按动D01、D11电源合闸按钮。 e）合上母线联络刀开关、空气开关（D06）。 f）按顺序合上各回路开关、空气开关。
g）完成双台变压器合闸送电操作程序。 3.4双台停电操作程序 a）断开各回路空气开关及刀闸开关。 b）按下D01、D11分闸按钮、切断总电源。 c）断开D01、D11主刀闸开关。 d）断开母线联络开关。 e）完成双台停电操作程序。 3.5部分回路停电操作程序 a）断开需停电回路上的空气开关，拉下相应回路的刀闸开关。 b）挂上停电标志“禁止合闸”，完成部份回路停电操作程序。 4.0附录 4.1《一次接线图》 编写：陶斌审批：郝红兵
动力、照明配电箱管理规定 1) 工作现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 2) 配电箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。 3) 漏电保护器应装设在配电箱或开关箱电源隔离开关的负荷侧。 4) 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。 5) 开关箱应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。 6) 总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 7) 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。 8) 配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。 9) 配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.6～1.5m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于重0．5mm。 10) 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。 11) 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。 12) 配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪
配电箱安全技术规定 1．从现场总配电装置至各用电设备，应经过多级配电装置，各级配电装置的容量应与实际负载匹配，其结构型式、盘面布置和系统接线,要做到规范化： 1）箱内开关、熔断器、插座等设备齐全完好； 2）配线及设备排列整齐，压接牢固，操作面无带电体外露； 3）总开关及各分路开关上端设熔断器； 4）金属电箱外壳设接地保护；设接零排与接地排； 5）每个回路设漏电开关； 6）动力和照明分开控制，单独设置单相三眼不等距安全插座，上设漏电开关。 7）门锁齐全、有防雨措施。 2．Ⅰ型电源配电箱（下杆电箱）作为总变配电装置后的第二级配电装置，应靠近用电集中处。 3．Ⅱ型电源配电箱（分电箱）作为第三级配电装置，可直接向负载供电，应做到一闸一机，开关应采用与用电设备相匹配的漏电开关。 4．Ⅲ型电源配电箱,作为搅拌机、卷扬机等专用设备使用的第四级配电装置,应设在设备附近；箱内可设由漏电开关控制的备用插座,供维修时另接设备用。 5．拖线箱作为移动式配电装置，必须有可靠的防雨措施和接地保护，开关或分路熔断器必须与用电设备匹配，同一箱内不得用单相三
眼和三相四眼不同电源的插座。 6．各类插座必须符合国家标准，并保护完好，单相电源的设备，必须使用单相三眼插座，插座上方应有单独分路熔断丝保护，插座的接地线不准串联。 7．电力容量在3kW以下的电源总开关可以采用瓷底胶木闸刀开关。用刀闸作直接控制操作用电设备时，应在刀闸出线侧加装瓷插入式熔断器作保护，并用铜丝将刀闸内熔丝部分直连。刀闸的静触头应接电源线，动触头接负载，严禁倒送电。 8．各种熔断器的熔体必须严格按规定合理选用，各级熔体应相互匹配。熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大的熔丝。容量在60A以上的，可以采用合格的铜熔丝。 9．各级配电箱应明确专人负责，做好检查维修和清洁工作。箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。 10．施工现场的固定露天电箱、分电箱必须架空设置，其底边距地高度不小于0.5m。
配电箱及开关箱安全操作规程 1.0目的： 加强公司电网安全管理，规范用电安全操作，确保电网正常运行。 2.0适用范围： 适用公司各配电箱及开关箱 3.0职责： 3.1机修人员负责公司电网维护与保养 3.2各班组负责范围内配电箱的日常巡检工作 3.3机修组负责对不规范电网进行改造 4.0控制及要求： 4.1配电系统安装要求： 4.1.1 配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。 4.1.2 开关箱应由末级分配电箱配电。 4.1.3 总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 4.1.4 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。 4.1.5 配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。 4.1.6配电箱、开关箱应采用铁板或优质绝缘材料制作。 4.1.7 配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m，移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。
4.1.8配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。 4.1.9开关箱中必须装设漏电保护器；漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器额定漏电动作电电流不大于30mA，额定漏电动作时间就小于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。 4.2管理人员要求： 4.2.1必须持证人员，并熟悉开关电器的正确操作方法。 4.2.2所有配电箱、开关箱应每月进行检查和维修一次；检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。 4.2.3要求定期对各种操作工具、防护用品要按规定检验，以保持完好。 4.3电网维修安全管理： 4.3.1检修电网时，应一人监护一人操作，如需停电，先停低压电各分开 关，后停低压电总开关，再停高压电负荷开关，并分别挂停电指示牌，确 认停电无误方可检修。 4.3.2检修电网期间，监护人员不得随意离岗，若有事离开，需上报派其 他人员接替，方可离开。 4.3.3维修更换配件时时，严禁用不符合原规格的配件代替。 4.3.4.检修送电操作：拆除停电指示牌，检查检修工具；先合总负荷开关 ，再合各分路开关，然后监视电压电流情况，发现问题及时处理 4.4配电箱及开关箱的安全管理： 4.4.1所有配电箱门应配锁，配电箱和开关箱应由专人负责。 4.4.2严禁各班组人员私自乱开、乱动配电箱电源开关 4.4.3车间配电箱严禁挂接其他临时用电设备，禁止私拉乱接电源线。 4.4.4配电箱上严禁防止金属工具及腐蚀性物质。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 配电箱安全管理规定(最新版)
配电箱安全管理规定(最新版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 1、所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理，严禁非电工作业。 2、所有配电箱均应标明其名称、用途、编号，并作出分路标识。 3、所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。 5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序： （1）送电操作顺序为：总配电箱--分配电箱--开关箱 （2）停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外） 6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。
施工现场配电箱与开关箱设置安全技术要点1.施工现场的配电系统实行分级配电，应设总配电箱（或配电室），总配电箱以下设置分配电箱，分配电箱以下设置开关箱，开关箱以 下是用电设备。 2.总配电箱应设在靠近电源的地区；分配电箱应装设在用电设 备或负荷相对集中的地区；分配电箱与开关箱的距离不得超过30m 开关箱应由末级分配电箱配电，开关箱与其控制的固定式用电设备 的水平距离不宜超过3m. 3.配电箱与开关箱应装设在通风、干燥及常温场所。严禁装设 在有严重损伤作用的瓦斯、烟气、蒸气、液体及其他有害介质中， 不得装设在易受撞击、振动、液体侵溅以及热源烘烤的场所；配电 箱与开关箱周围应有足够两人同时工作的空间和通道，不得堆放任 何妨碍操作、维修的物品，不得有杂草、灌木等。 4.配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度 应大于1.5mm；配电箱内的电器应首先安装在金属或非木质的绝缘电
器安装板上，然后整体紧固在配电箱箱体内；金属板与配电箱箱体 应作电气连接。 5.配电箱、开关箱内的连接线采用绝缘导线，接头不松动，不 得有外露带电部分；配电箱、开关箱内的工作零线应通过接线端子 板连接，与保护零线接线端子板分设；配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须做 保护接零，保护零线应通过接线端子板连接。 6.动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线应分路设置。 7.配电箱、开关箱中的导线进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面，侧面，后面或箱门处；进线和出线应 加护套分路成束并做防水弯；导线束不得与箱体进、出口直接接触；进入开关箱的电源线，严禁用插销连接；移动式配电箱、开关箱的 进口线、出口线必须采用橡皮绝缘电缆。 8.配电箱、开关箱应装设牢固、端正，移动式配电箱、开关箱 应装设在坚固的支架上，固定式配电箱、开关箱的下底面与地面的
临时用电、配电箱安全管理制度 1、施工现场临时用电工程专用的电源中性点直接接地的220V/380V三相四线制低压电力系统，必须符合下列规定： （1）采用三级配电系统 （2）采用TN-S接零保护系统 （3）采用二级漏电保护系统 2、临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。 3、电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。 4、安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。 5、各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定： （1）使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转； （2）认真保管和维护所用设备，发现问题及时报告解决； （3）暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；（4）移动电气设备时，必须经电工切断电源并做妥善处理后进行。6、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接
控制2台及2台以上用电设备（含插座）。 7、开关箱与其控制的固定式用电设备的水平距离不宜超过3米。 8、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。 9、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。 10、配电箱、开关箱应有名称、用途、分路标记及系统接线图。 11、配电箱、开关箱应定期检查、维修。检查、维修人员必须是专业电工。 12、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。 中铁十六局集团北京地铁太平湖车辆段工程项目经理部 2007年1月
管理制度编号：LX-FS-A58637 配电箱管理制度标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
配电箱管理制度标准范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、严禁非电工拆装和检修电气线路、设备。 二、配电箱周围不得堆放杂物，金属围栏是否完整，金属围栏的保护零线压接是否牢固可靠。 三、电工每天对配电箱巡视检查至少2次。 四、检查开关、熔断器的接点处是否过热，导线绝缘有无过热、破损。 五、检查配电箱内各电气元件是否完好无损。 六、检查配电箱电气接线系统图，各开关所标回路是否正确，标识明确。 七、停用的设备及送出电源回路必须拉闸断电、
上锁。 八、正常情况下每周对配电箱清扫除尘2次。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
配电箱安全操作规程 第1条所有配电箱均应标明其名称、用途，并作出分路标记。 第2条所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。 第3条所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 第4条对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。 第5条所有配电箱、开关箱在使用过程中必须按照下述操作顺序：一、送电操作顺序为：总配电箱--分配电箱--开关箱二、停电操作顺序为：开关箱--分配电箱--总配电箱(出现电气故障的紧急情况除外) 第6条施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。 第7条开关箱的操作人员必须符合第27条要求，并熟悉开关电器的正确操作方法。 第8条配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。 第9条配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。 第10条熔断器的熔体更换时，严禁用不符合原规格熔体或铁
丝、铜丝、铁钉等金属体代替使用。 第11条配电箱、开关箱的进线和出线不得承受外力。严禁挂晒衣服等生活用具，与金属尖锐断口和强腐蚀介质接触。 第12条电工安装、维修或拆除临时用电工程必须由电工完成。电工技术等级应同工程的难易程度和技术复杂性相适应。 第13条各类用电人员应做到： 一、掌握安全用电基本知识和所用设备的性能。 二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带"病"运转。 三、停用的设备必须拉闸断电，锁好开关箱。 四、负责保护所用设备的负荷线，保护零线和开关箱。发现问题及时报告解决。 五、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。 第14条施工现场临时用电必须建立安全技术档案，内容共应包括： 一、临时用电施工组织设计的全部资料。 二、修改临时用电施工组织设计的资料。 三、临时用电技术交底与验收资料。 四、临时用电安全检查与安全隐患整改资料。 五、电气设备的试车、检验和调试纪录(合格)。 六、接地电阻测定记录：
JGJ46施工现场临时用电安全解析 一、外电防护 外电防护主要指架空线路的防护 1、最小安全操作距离 （1）、高低压线路的下方，不得施工，不得建造临时设施，不得堆放物件及材料。 （2）、在架空线路的一侧作业时，必须与线路保持安全操作距离。同时给出了最小安全操作距离的数值：4m/1kv以下、6m/1-10kv、8m/35kv 等，随线路电压的增高距离要求也越远。 为什么作这样的规定呢？尤其是高压线路（一般可按1kv以下为低压，1kv以上为高压划分），第一，线路本身为裸线，没有绝缘保护，如果接触危险大；第二，高压线不同于低压线，即使没有接触，由于人体与线路过于接近，也会造成高压放电而带来危险。因为高压电可将线路周围的空气电离而成为导体，其电压越高电离空气的范围也越大，所以对于高压线路不但不能接触，同时也不能过于接近，把可能造成线路放电的距离以外称为安全距离。 安全操作距离，这是考虑了施工中的动态因素，例如10kv的安全距离一般1m就可以，但安全操作距离规定了6m，主要是考虑到像脚手管杆件等材料的长度而制定的，如果距离较小，工人在搭设脚手架时，钢管本身又是导体，这样就有发生触电事故的危险。 2、安全防护措施 当线路与作业区域过近，达不到规定的最小安全操作距离时，必须采取防护遮拦、栅栏及悬挂标志牌等防护措施。 （1）一般采取搭设防护架子，防护架子与线路距离应不小于1m，并停电搭设，防护架子应采用木杆，当采用金属管时，应有良好
的接地装置。 （2）当建筑物距防护架子较近时，应用密目网将防护架子封挂严密，防止发生脚手杆、钢筋等长材料从防护架中穿过，碰触高压线 造成事故。 （3）当起重机的作业半径之内有高压线时，防护架要搭设成门型，其顶部采用厚5cm木板进行防护。 （4）当夜间施工时，防护架应设置36v彩泡，使起重机司机及作业人员能有明显的警示。 （5）防护架子应有足够的强度和刚度，并有专人监护。 二、接地与接零保护系统 保护接地或保护接零是施工现场用电的基本安全技术措施，必须按照规定认真作好。 1、TT系统与TN系统 这是电气接地和接零的两种保护系统的专用符号。第一个字母T，表示工作接地，第二个字母T，表示保护接地；第二个字母N，表示保护接零。 当我们施工现场的电网，从外电高压经变压器降到低压供电时，将变压器中性点与大地直接连接作的接地，就叫做工作接地。如果没有这种接地，一旦变压器高压侧或低压侧绝缘发生问题，高压侧将影响到低压侧，使低压侧的电压升高，现场电气将全部被摧毁，不能正常工作。有了这种接地，再发生同样情况时，高压侧大量电流将通过接地体向大地作半圆形扩散，则低压侧的电位升高很小，这样就保障了低压侧电网的运行安全，因为这种接地可以稳定系统的电压，保证电气正常工作，所以叫工作接地，接地的阻值不大于4欧姆。 工作接地的作用是稳定系统的电位，限制系统对地电压不超过某一范围，减少高压窜入低压的危险。但是这种工作接地不能保障人体触电时的
施工现场临时用电安全技术规范-配电箱及开关箱 配电箱及开关箱 ? 配电箱及开关箱的设置 ? 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。 配电系统宜使三相负荷平衡。 220V或380V单相有电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。 ? 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱； 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 ? 每台用设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制 2台及2台以上用电设备（含插座。） ? 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。 ? 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸油及热源烘烤场院所。否则，应予清除或做防护处理。 ? 配电箱、开关箱周围应有足够 2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。 ? 配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 1.2— 2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。 ? 配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4—1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8—1.6mm。 ? 配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。 ? 配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得 歪斜和松动。 ? 配电箱的电器安装板上必须分设 N线端子板和PE线端子板。N线端子板必须与
施工现场用电管理规定 1．供用电设施投入运行前，用电单位应建立、健全用电管理机构，组织好运行、维护专业班组，明确管理机构与专业班组的职责。 2．用电单位应建立、健全供用电设施的运行及维护操作规定：运行及维护人员必须学习这些操作规定，熟悉本单位的供用电系统。 3．用电单位必须建立用电安全岗位责任制，明确各级用电安全负责人。 4．用电作业人员必须持证上岗。 5．用电管理应符合下列要求： 1）现场需要用电时，必须提前提出申请，经用电管理部门批准，通知维护班组进行接引； 2）接引电源工作，必须由维护电工进行，并应设专业进行监护； 3）施工用电用毕后，应由施工现场用电负责人通知维护班组，进行拆除； 4）严禁非电工拆装电气设备，严禁乱拉乱接电源； 5）配电室和现场的开关箱、开关柜应加锁； 6）电气设备明显部位应设“严禁靠近，以防触电”的标志； 7）接地装置应定期检查； 8）施工现场大型用电设备、大型机具等，应有专人进行维护和管理。 中铁十八局集团有限公司

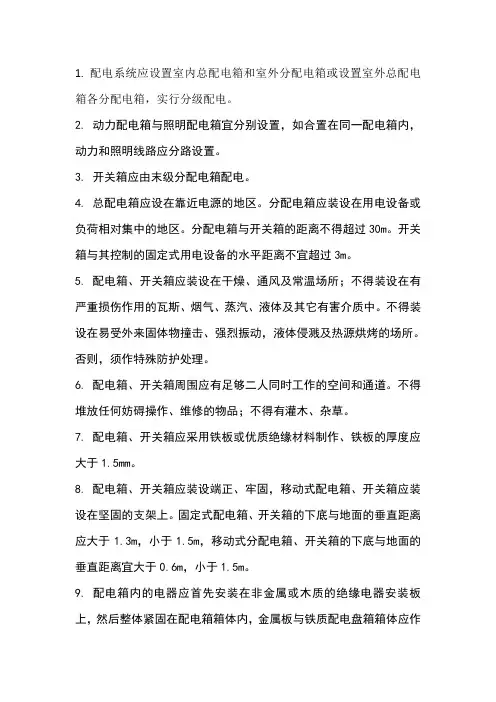

配电箱及开关设置规定 1．配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。室外总配电箱、分配电箱简称总配电箱、分配电箱（下同），如无特指，合称配电箱。 2．动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。 3．开关箱应由末级分配电箱配电。 4．总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 5．配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，需作特殊防护处理。 6．配电箱、开关箱周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。 7．配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。 8．配电箱、开关箱应装设端正、牢固；移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。 9．配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。金属板与铁质配电箱箱体应作电气连接。
