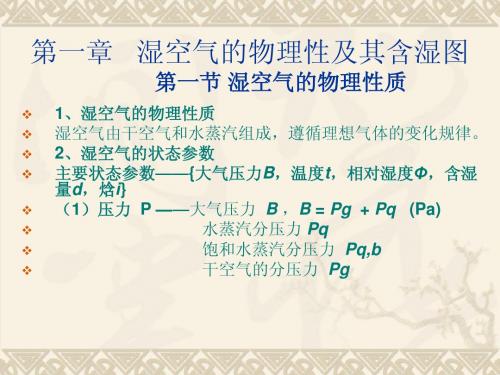

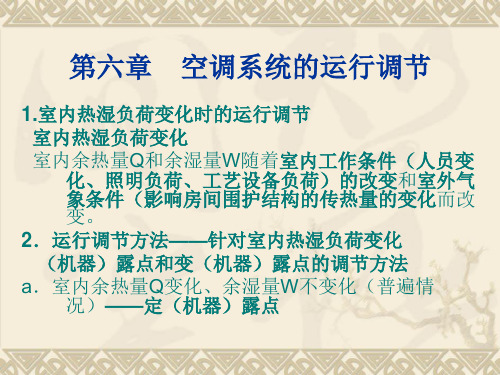

第一章 湿空气的物理性质和焓湿图
一、湿空气的物理性质
1、湿空气包含干空气和水蒸气（水蒸气可以看为理想气体） 则有气体状态方程式：P g V=m g RT----- P q V=m q RT ----
1)密度： 总的密度：
其中，B-湿空气总的压力 ； 2）含湿量d:
1kg 干空气中水蒸气的质量称为含湿量
或者 3）相对湿度：
湿空气中水蒸气的压力和同温度下饱和湿空气中水蒸气压力的之比。
4)含湿量d 和相对湿度的关系：
RT
V
m P q q =
RT V
m P g g =
由于
所以
5）湿空气的焓h:
二、焓湿图
1、首先做出热湿比线
2、找出初始状态点N
3、将热湿比线平移到初始状态点N
4、在热湿图上找出已知条件中终参数任意一个参数和热湿比线交点即为终状态点。
三、湿球温度和露点温度
湿球温度：定压绝热（等焓）条件下，湿空气达到饱和状态时的温度称为湿球温度，此时的热湿比(准确作图用)
其中=;
露点温度：含湿量不变的情况下，湿空气达到饱和状态时的温度称为露点温度
四、湿空气的混合即可确定混合状态点
第二章空调负荷计算和送风量的确定
一、室内设计参数和室外设计参数
1、人体PMV和PPD （国标）
PMV：预测热环境下人体的反应
PPD：对热环境的不满意的百分数
2、室内空气参数
二、室外逐时计算温度
三、室外综合温度（包括太阳辐射温度和空气温度）
其中，垂直表面指墙壁，水平表面
指的是屋顶
I?，查（附录2-4）可得各个表面辐射强度。
四、围护结构得热量
其中，K---围护结构传热系数；
F----围护结构面积；
---室外设计平均温度；
—室内设计温度；
五、房间的冷负荷
1、对流得热量形成的冷负荷:
2、辐射得热形成的冷负荷：
包括稳定辐射冷负荷和不稳定冷负荷
1）稳定辐射冷负荷：经过表面的吸收，形成对流冷负荷
2）不稳定辐射冷负荷：
以上各参数查表均可得到。总的冷负荷:
六、窗户得热量和冷负荷
1、窗户瞬变得热量和冷负荷
2、日射得热和冷负荷CL:
七、工程上简化计算
1、外墙和屋顶：
2、窗户：
1）瞬变得热形成的冷负荷：
2、日射形成的冷负荷：
八、室内热源、湿源的散热散湿形成的冷负荷和是湿负荷
1、室内热源散热量
2、电热设备
3、照明设备
4、人体散热
5、室内设备、人体散热冷负荷工程简化计算
6、其他湿源散湿量
九、空调房间送风量的确定
换气次数：
第三章空气的热湿处理
一、空气与水直接接触时的热湿交换
1、湿空气与水的显热交换量d :
d
2、湿空气与水的湿交换量dW：
3、潜热交换量：
4、总热交换量：
5、热交换扩大系数：总热交换热量和显热热量的比值
6、从水侧看，若水温变化为d,则总热交换量为：
7、绝热加湿工程的刘易斯理论
绝热加湿过程：空气失去的显热热量等于得到的潜热热量
二、用喷水室处理空气
1、喷水室设备的结构
2、喷水室的热工计算方法1）全热交换率E
2)对于绝热加湿过程
3）通用热交换率(只考虑空气状态的变化)
3、影响热交换效率的因素
1）空气质量流速的影响
2）喷水系数的影响:
喷水量W和空气流量G的比值称为喷水系数
3)喷水结构的特性
4）空气和水初参数的影响
4、实验室中热效率公式：
5、喷水室计算利用以下三个公式：
冷冻水量：
摘要 本设计为哈尔滨望江集团办公楼空调系统工程设计。哈尔滨望江集团办公楼属中小型办公建筑，本建筑总建筑面积4138m2，空调面积2833m2。地下一层，地上八层，建筑高度33.9m。全楼冷负荷为191千瓦，全楼采用水冷机组进行集中供给空调方式。 此设计中的建筑主要房间为办公室，大多面积较小，且各房间互不连通，应使所选空调系统能够实现对各个房间的独立控制，综合考虑各方面因素，确定选用风机盘管加新风系统。在房间内布置吊顶的风机盘管，采用暗装的形式。将该集中系统设为风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，不承担室内负荷。风机盘管承担室内全部冷负荷及部分的新风湿负荷。风机盘管加独立新风系统由百叶风口下送和侧送。水系统采用闭式双管同程式，冷水泵三台，两用一备；冷却水泵选三台，两用一备。 在冷负荷计算的基础上完成主机和风机盘管的选型，并通过风量、水量的计算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定新风机和水泵。 依据相关的空调设计手册所提供的参数，进一步完成新风机组、水泵、热水机组等的选型，从而将其反应在图纸上，最终完成整个空调系统设计。 关键词：风机盘管加独立新风系统；负荷；管路设计；制冷机组：冷水机组
Abstract The design for the Harbin Wangjiang Design Group office building air conditioning system. Harbin Wangjiang Group is a small and medium-sized office building office buildings, the total floor area of building is 4138m2, air-conditioned area is 2833m2. There are eight floor of the building, building height is 33.9m. Cooling load for the entire floor, 191 kilowatts, the whole floor using Central Cooling Chillers to focus on the way . This design of the main room of the building for office, most of them is very small, and the rooms are not connected, the selected air-conditioning system should be able to achieve independent control of each room, considering the various factors to determine the selection of fan-coil plus fresh air system. Arrangement in the room ceiling fan coil units, using the dark form of equipment. Set the focus on fan-coil system, plus an independent air system, fresh air from the outdoor unit to deal with the introduction of a new wind to the indoor air enthalpy value, do not bear the load of indoor. All bear the indoor fan-coil cooling load and part of its new rheumatoid load. Fan-coil plus an independent air system sent by the Venetian and the under side air delivery. Closed water system with a dual-track program, three cold-water pump, dual-use a prepared; cooling pumps three elections, one prepared by dual-use. In the cooling load calculation based on the completion of the selection of host and fan coil units, and air volume, the calculation of water, the wind pipe and water pipes to determine the specifications of the road and check the resistance to the most disadvantaged and the loop to determine the pressure head new fans and pumps. Based on the relevant manuals provided by air-conditioning design parameters, and further completion of the new air units, water pumps, hot water units, such as the selection, which will be reflected in their drawings, the final design of the entire air-conditioning system Key words: PAU+FCU systems; load; pipeline design; refrigeration machine； Chillers
空气调节系统组成 一个典型的空调系统应由空调冷源和热源; 空气处理设备;空调风系统;空调水系统; 空调的自动控制和调节装置这五大部分组成。 （1）空调冷热源和热源冷源是为空气处理设备提供冷量以冷却送风空气。常用的空调冷源是各类冷水机组，它们提供低温水（例如7℃）给空气冷却设备，以冷却空气。也有用制冷系统的蒸发器来直接冷却空气的。热源是用来提供加热空气所需的热量。常用的空调热源有热泵型冷热水机组、各类锅炉、电加热器等。 （2）空气处理设备其作用是将送风空气处理到规定的送风状态。空气处理设备（也称空调机组）可以是集中于一处，为整幢建筑物服务（小型建筑物多采用）。也可以分散设置在建筑物各层面。常用的空气处理设备有空气过滤器、空气冷却器（也称表冷器）、空气加热器、空气加湿器和喷水室等。 （3）空调风系统它包括送风系统和排风系统。送风系统的作用是将处理过的空气送到空调区，其基本组成部分是风机、风管系统和室内送风口装置。风机是使空气在管内流动的动力设备。排风系统的作用是将空气从室内排出，并将排风输送到规定地点。可将排风排放至室外，也可将部分排风送至空气处理设备与新风混合后作为送风。重复使用的这一部分排风称为回风。排风系统的基本组成是室内排风口装置、风管系统和风机。在小型空调系统中，有时送排风系统合用一个风机，排风靠室内正压，回风靠风机负压。 （4）空调水系统其作用是将冷媒水（简称冷水或冷冻水）或热媒水（简称热水）从冷源或热源输送至空气处理设备（也称空调机组）。空调水系统的基本组成是水泵和水管系统。空调水系统分为冷（热）水系统、冷却水系统和冷凝水系统三大类。 （5）空调的自动控制和调节装置由于各种因素，空调系统的冷热负荷是多变的，这就要求空调系统的工作状况也要有变化。所以，空调系统应装备必要的控制和调节装置，借助它们可以（人工或自动）调节送风参数、送排风量、供水量和供水参数等，以维持所要求的室内空气状态 海南气候特点
1.工程概况及主要设计参数 (1) 1.1 工程概况 (1) 1.2 基本设计参数 (1) 1.3 设计依据 (3) 2.空调系统的负荷计算 (3) 2.1空调房间的冷负荷计算 (3) 2.2湿负荷计算 (8) 2.3热负荷计算 (9) 3系统方案确定 (18) 3.1系统的分区 (18) 3.2空调系统的分类 (19) 3.3空调系统的比较 (20) 3.4空调系统方式的确定 (24) 3.4 空调房间送风量的确定 (27) 3.5空气处理设备选型 (29) 4.室内气流组织形式的确定及计算 (33) 4.1 送、回风口的型式 (33) 4.2 气流组织形式 (35) 4.3 气流组织的设计计算 (38) 5水系统设计 (44) 5.1水系统简介 (44) 5.2水系统的管路设计计算 (49) 5.4空调水系统水力计算 (51) 5.5系统管材的选择 (54) 6.风管的布置及其水力计算 (55) 6.1风管设计的基本知识 (55) 6.2风管的水力计算 (58) 7.空调制冷机房设计 (63) 7.1空调冷水系统 (63) 7.2热水循环系统.................................................................................. - 66 - 7.3冷冻水系统设计.............................................................................. - 68 - 7.4冷却水系统...................................................................................... - 71 - 7.5循环水系统的补水、定压与膨胀.................................................. - 74 - 7.6 管道的水力计算............................................................................. - 76 -8系统保温及消声、减震........................................................... - 79 - 8.1管道及设备的保温.......................................................................... - 79 -
绪论 1.人类对空气调节工程提出了哪些要求空气调节系统是如何满足这些要求的 答：对空气温度、湿度、空气流速和清洁度进行调节，使空气达到所要求的状态。另外，就目前社会发展来看，人类对空调工程的要求远不止这些，其中对节能、环保以及对社会安全性的保障也提出了更高的要求。 空调系统采用换气的方法，保证所要求环境的空气新鲜，通过热湿交换来保证环境的温湿度，采用净化的方法来保证空气的清洁度。不仅如此，还必须有效的进行能量的节约和回收，改进能量转换和传递设备的性能，优化计算机控制技术等来达到节能的目的以满足人类要求。 2.空气调节与全面通风有哪些相同和不同之处空气调节由哪些环节组成 答：全面通风往往达不到人们所要求的空气状态及精度。空气调节是调节空气的状态来满足人类的需求。两者同样是改变了人体所处环境的空气状态，但是空气调节包括了通风、供暖和制冷等过程。 空气调节包括：空气处理、空气运输、空气末端分配以及气流组织。 3.空气调节技术目前的发展方向是什么 答：节能、环保、生活安全性。空调新技术的发展：如空调系统的评价模拟、温湿度分别处理、计算机网络控制技术等。 第一章湿空气的物理性质和焓湿图 1.为什么湿空气的组成成份中,对空气调节来说水蒸汽是重要的一部分 答：湿空气是由干空气和水蒸气组成的，干空气的成分比较稳定，其中的水蒸气虽然含量较少但是其决定了湿空气的物理性质。 2.为什么夏季的大气压力一般说比冬季要低一些 答：温度升高，空气体积增大压力减小。 3.饱和与不饱和水蒸汽分压有什么区别,它们是否受大气压力的影响 答：饱和湿空气的水蒸气的饱和程度代表了对应压力下的不饱和湿空气可吸收水蒸气的最大值。饱和水蒸汽分压由湿空气温度唯一决定，而不饱和水蒸汽分压与大气压力有关，由实际的大气压决定。 4.为什么浴室在夏天不象冬天那样雾气腾腾 答：夏天的气温高于冬季，浴室的水蒸气的露点温度一定，夏季空气的温度高于露点温度，而冬季空气的露点温度低于其露点温度。 5.冬季人在室外呼气时,为什么看得见是白色的冬季室内供暖时,为什么常常感觉干燥 答：人呼出的空气的露点温度一定，而冬季空气温度低于其露点温度。冬季墙体的温度低，可能会使得空气结露，使得空气的含湿量降低，随着温度的升高相对湿度也会降低。 6.两种温度不同,而相对湿度数值一样的空气环境,从吸湿能力上看,是否是同样干燥为什
空调原理及系统组成传热方式与热学定律 对流、传导、辐射 对流：通过流体流动把热量带走。 传导：相互接触的物体之间或物体内部温差传。 辐射：物体通过发出红外线方式把热量散发出去。 热力学第一定律： 能量是可以转换的，可以传递的，能量的总量保持不。物质吸收了热量膨胀，对外界作功把一部份能量传给了外界，热能转化为机械能。 热力学第二定律： 指出了在自然条件下热量只能从高温物体向低温物体转移，而不能由低温物体自动向高温物体转移，也就是说在自然条件下，这个转变过程是不可逆的。要使热传递方向倒转过来，只有靠消耗功来实现。 5?天前上传 下载附件 (25.41 KB) 如：压缩机---做功，将热量从低温热源传送到高温热源，使得低温热源始终保持较低温度，类似于水泵做功实现水从低处往高处流的原理。 一般空调构成及循环
5?天前上传 下载附件 (26.51 KB) 压缩机：“心脏”，压缩和输送制冷剂蒸汽； 膨胀阀：节流降压，并调节进入蒸发器的制冷剂流量； 蒸发器：吸收热量（输出冷量）从而制冷； 冷凝器：输出热量。 5?天前上传 下载附件 (44.75 KB) 空调四大件 蒸发器工作的过程 室内的温度较高，空气流过蒸发器时冷媒蒸发带走空气中的热量，空气温度降低成为冷空气。 空气被冷却时,空气中会有凝水，通过排水器排走。 为了防止冷凝水流到机房内，需要挡板和排水管将其排到室外。 5?天前上传 下载附件 (25.14 KB) 空调的第二个部件冷凝器（这里所指是空冷式），也就是我们通常说的室外
机室外机的工作原理是冷媒向空气放热，由气态转化为液态，向空气排热。所以冷凝器的散热条件对空调制冷有较大影响，有一定的环境及距离要求，后文将会详细讲解。 5?天前上传 下载附件 (29.81 KB) 空调的第三个部件压缩机，压缩机起到的作用如下： 来自蒸发器的低温低压的冷媒气体被压缩机压缩成高温高压的气体进入冷凝器。 冷媒向空气放热，由气态转化为液态，这一过程，实际需要做功，做功这一过程由压缩机来完成。 这一过程中压缩机压缩和输送制冷剂蒸汽（工作过程），通过做功后冷凝器再将热量带到室外。 5?天前上传 下载附件 (38.94 KB) 空调的第四个部件膨胀阀 膨胀阀---对制冷剂节流降压，并调节进入蒸发器的制冷剂流量，高温高压的液体变为低温低压液体膨胀阀通过感应器感应蒸发器出口温度，如果出口过热度偏高，表示蒸发器热负荷偏大，则膨胀阀阀门调节开启变大，制冷剂流量按比例增加。反之，蒸发器出口温度偏低，膨胀阀会逆向关小减少制冷剂流向蒸发器的流量，从而实现减小制冷量。通过膨胀阀的控制，实现空调制冷的动态平衡。 5?天前上传
……………………. ………………. ………………… 山东农业大学 毕 业 设 计 题目：南京实验楼集中空调系统设计 院 部 水利土木工程学院 专业班级 建筑环境与设备工程2010级3班 届 次 2010 学生姓名 孙晴 学 号 20103496 指导教师 王萌 二O 一四年六月十四日 装 订 线 ……………….……. …………. …………. ………
目录 一. 设计资料及说明 (1) 二. 空调设计方案分析 (2) 三. 负荷计算 (4) 四．空气处理过程设计 (12) 五. 房间气流组织方案设计 (14) 六. 水系统的水力计算 (15) 七．风系统的水力计算 (17) 八. 冷热源的设计和布置 (19) 九．空调设备明细表 (20) 十．空调系统消声减振的设计方案 (22) 十一.空调系统控制和调节 (24) . . . 参考文献 (24) 致谢词 (25) 附录（附件） (26)
南京实验楼集中空调系统设计 作者：孙晴 10建环3班 指导老师：王萌 设计内容简介： 对南京实验楼集中空调系统进行了设计。该实验楼共三层，建筑总面积6738.24m2，其功能包括：实验室、教室、办公室。该中心总冷负荷880.83kw，总热负荷744.02kw。基于冷负荷、湿负荷、热湿比及其功能区特点，并考虑到经济性和可行性，确定出了该实验楼的具体所适用的空调系统方案，并针对此方案进行了水管风管的布置、水力计算、设备选型及设备布置及对设备的消声减振的设计。
1 设计说明及资料 1.1原始资料 1.1.1 设计地区：江苏南京 1.1.2 建筑资料：该实验楼为五层建筑，第一、二、三层有实验室，内厅，卫生间等，第四层有实验室，教室，办公室，卫生间等。第五层有教室，卫生间。现以提供各层结构平面图等。每层层高除二层为5.4m外均为4.5m，吊顶3m（局部可低）1.1.3 室内设计参数 表1-1-1 1.2 室外气象资料和围护结构资料 1.2.1室外气象资料 表1-2-1 1.2.2围护结构资料 外窗-------普通玻璃，传热系数为3.6 w/m2.℃
毕业设计(论文)任务书 毕业设计(论文)题目：某市某综合楼空调系统设计 系别能源与动力学院班级建环本121/122 学生姓名学号 指导教师职称 毕业设计(论文)进行地点：校内 任务下达时间： 2015年 12 月 24 日 起止日期：2016年 3 月1日起——至 2016年 6 月日止 教研室主任年月日批准 1、论文的原始资料及依据：
（一）题目来源：某市某综合楼建筑结构图 （二）设计主要技术参数 （1）土建资料 详见建筑图纸。 (２) 气象参数：根据本市的气象资料确定； (３)建筑参数： 外墙体结构：根据地区自行选定，如δ=370 m m红砖，内外抹灰20mm 屋面：根据地区自行选定，如200mm厚混凝土板加12.5mm厚加气混凝土保温层。 外窗：根据地区自行选定，如标准玻璃的单层钢窗，全部挂淡色窗帘，（４）室内空调设计参数：温度t n=26℃； 湿度φn=60%； 风速不大于0.3 m/s。 （５）照明容量： 40W/m2 （６）房间人数：0.5人/m2，群集系数0.92 （三）设计主要技术关键 正确进行空调负荷和新风量的计算，确定出冷气方案，合理地布置管道，并进行水力计算，合理选择及布置设备，做好气流组织。 2、设计（论文）主要内容及要求 通过本次设计使学生系统地掌握空调系统设计的主要方法和步骤，能根据实际情况合理确定空调方案，会计算空调系统的负荷量和新风负荷量，能合理布置管道和设备，了解空调设备的型式及用途，会进行设备的选型，合理进行气流组织，会计算水管、风道的阻力，选取水泵、风机等。使学生能把所学知识灵活运用到实际当中去，让理论与实际相结合，为学生毕业以后的工作打下坚实基础。 主要内容： 空调系统的设计 （1）、由建筑物所在地区确定室内外气象参数； 夏季室内外设计计算参数；室内温度、湿度、风速、新风量等参数。
1、空调系统根据空气处理设备的集中程度分类，可分为：（集中式空调系统）、（半集中式空调系统）、（分散式空调系统）。 2、在相同大气压和温度下，同容积的湿空气比干空气（轻）。 3、当空气与水直接接触进行热湿交换时，产生显热交换的推动力是（温差），产生质交换对的推动力（水蒸气分压差），产生全热交换的推动力是（焓差）。 4、影响人体热舒适感的因素主要由（温度、湿度、空气的流动速度、物体表面辐射温度、人体活动量、衣着）等。 5、天气从晴转阴，大气压力要（降低），同一地区冬季的大气压要（高于）夏季的大气压。 6、确定夏季空调室外设计参数要采用（夏季室外干球温度）和（夏季室外湿球温度）两个状态参数；确定冬季空调室外设计参数要采用（冬季室外干球温度）和（冬季室外相对湿度）两个状态参数。 7、表面式换热器只能实现（等湿冷却过程）、（等湿加热过程）和（冷却减湿过程）三种空气处理过程。 8、利用循环水喷雾处理空气，在i-d图上可以看做是（等焓加湿）过程，喷蒸汽处理空气，可以看做是（等温加湿）过程，空气通过加热器处理可以看作是（等湿加热）过程。 9、空调系统中常用的送风口有（散流器、百叶、孔板、喷口、旋流送风口）等型式。 10、在太阳与地球间的各种角度中，对到达地面太阳辐射强度影响最大的是（太阳高度角）。 11、空气调节的任务，就是在任何自然情况下，能维持某一特定的空间或房间具有一定的（温度）、（湿度）、（空气的流动速度）和（洁净度）等技术指标。
12、空调房间室内的温度、湿度通常用二组技术指标来规定，被称作（空调基数）和（空调精度）。 13、按负荷室内负荷所用介质种类，空调系统可分为（全空气系统、全水系统、空气-水系统、冷剂系统）。 14、当空调室内热、湿负荷变化时，为了保持室内温、湿度参数不变，常采用调节（再热量）的方法。 15、一次回风定风量调节系统，采用露点送风与采用非露点送风相比，其夏季冷负荷的主要差别在于（再热量），当室内负荷相同时，采用露点送风所需送风量（少）。 16、空调工程根据过滤尘埃颗粒的大小，常用的过滤有（粗效过滤器）（中效过滤器）（高效过滤器）。 17、二次回风系统夏季工况、表冷器或喷水室的负荷由（室内冷负荷）和（新风冷负荷）两部分组成。 18、空调系统一般主要由（空气过滤部分、空气的热湿处理部分、空气的输送部分、空气分配部分、冷热源部分）等几个部分组成。 19、空调水系统中，按水量特性划分。可分为（定水量系统）和（变水量系统）。 20、空调工程中，表冷器的换热扩大系数又称（析湿系数），析湿系数的大小反应了（凝结水析出的多少） 21、通常以（投入能量利用系数）来作为评价气流组织的经济指标，其表达式为（ 22、空调水系统中，根据水承受压力的特性分类，分为（开式系统）和（闭式系统）。 23、空调水系统中，根据供、回水管管路分类，又分为（双水管系统）、（三水管系统）和（四水管系统）。
摘要 R22（CHF2Cl，二氟一氯甲烷）是目前应用十分普遍的一种制冷剂，其ODP 为0.034，GWP为1700，由于它含有氯原子，对臭氧层有破坏作用，即将被禁用。从对环境的长期影响来看, 自然工质比合成工质具有不可比拟的优势，比如 R1270（俗称丙烯）。 丙烯优点是易于获得，价格低廉，凝固点低，对金属不腐蚀。丙烯可燃, 消耗臭氧潜能值为零, 环保性能好，对人体的毒性也近于零毒性，饱和蒸汽压接近R22。丙烯的单位容积制冷量和COP与R22接近, 压缩比和排气温度也低于R22，这有利于提高压缩机的运行寿命。 随着科学不断地发展，新型制冷剂将逐步取代R22等对环境有破坏的制冷剂。本文的内容是设计出以R1270为工质的分体式家用空调器，制冷量为3500W。首先选以R22作工质的压缩机型号，我选择的的型号是SL211CV,然后进行热力计算，算得制冷量为3747W，冷凝热负荷为4707W。冷凝器的迎风面积为0.3957m2，蒸发器的迎风面积为0.4997m2。节流装置选用直径2mm，长1.46m的毛细管，最后用SolidWorks绘制室外机三维图。 关键词：R22 ，R1270，替代工质，空调，设计
ABSTRACT R22 (CHF C)is a very common application of refrigerant, the ODP is 2 0.034, GWP is 1700, because it contains chlorine atoms, has damaging effects on the ozone layer, is about to be disabled. From long-term impact on the environment, the synthesis of natural refrigerant than refrigerant has unparalleled advantages, such as R1270 (commonly known as propylene). Propylene advantage of easy access, low cost, low freezing point, non-corrosive metal. Propylene flammable, zero ozonedepleting potential, good environmental performance, the toxicity of the human body may be close to zero toxicity, saturation vapor pressure close to R22. Propylene refregeration unit volume and the R22 and COP close to the compression ratio and exhaust temperature is also lower than the R22, which is conducive to enhance the operational life of the compressor. With the continuous development of science, the new refrigerant R22 will be gradually replaced by damage to the environment, such as refrigerants. This article is designed for the working fluid in the R1270 home split air conditioners, refrigeration capacity of 3500W. First elected to conduct a qualitative R22 compressor models, I chose to model is the SL211CV, and then proceed to the heat, the cooling capacity can be said for the 3747W, condensing heat load of 4707W. Condenser area of the wind 0.3957m2, evaporator area of the wind 0.4997m2. Selection of cutting device diameter 2mm, length of capillary 1.46m, and finally with SolidWorks of three-dimensional graph drawing outdoor unit. Key words：R22 ，R1270，substitute，air conditioning，project
第一章 湿空气的物理性质和焓湿图 一、湿空气的物理性质 1、湿空气包含干空气和水蒸气（水蒸气可以看为理想气体） 则有气体状态方程式：P g V=m g RT----- P q V=m q RT ---- 1)密度： 总的密度： 其中，B-湿空气总的压力 ； 2）含湿量d: 1kg 干空气中水蒸气的质量称为含湿量 或者 3）相对湿度： 湿空气中水蒸气的压力和同温度下饱和湿空气中水蒸气压力的之比。 4)含湿量d 和相对湿度的关系： RT V m P q q = RT V m P g g =
由于 所以 5）湿空气的焓h: 二、焓湿图 1、首先做出热湿比线 2、找出初始状态点N 3、将热湿比线平移到初始状态点N 4、在热湿图上找出已知条件中终参数任意一个参数和热湿比线交点即为终状态点。 三、湿球温度和露点温度 湿球温度：定压绝热（等焓）条件下，湿空气达到饱和状态时的温度称为湿球温度，此时的热湿比(准确作图用) 其中=; 露点温度：含湿量不变的情况下，湿空气达到饱和状态时的温度称为露点温度 四、湿空气的混合即可确定混合状态点
第二章空调负荷计算和送风量的确定 一、室内设计参数和室外设计参数 1、人体PMV和PPD （国标） PMV：预测热环境下人体的反应 PPD：对热环境的不满意的百分数 2、室内空气参数 二、室外逐时计算温度 三、室外综合温度（包括太阳辐射温度和空气温度） 其中，垂直表面指墙壁，水平表面 指的是屋顶 I?，查（附录2-4）可得各个表面辐射强度。 四、围护结构得热量
其中，K---围护结构传热系数； F----围护结构面积； ---室外设计平均温度； —室内设计温度； 五、房间的冷负荷 1、对流得热量形成的冷负荷: 2、辐射得热形成的冷负荷： 包括稳定辐射冷负荷和不稳定冷负荷 1）稳定辐射冷负荷：经过表面的吸收，形成对流冷负荷 2）不稳定辐射冷负荷：
中央空调系统组成各部分介绍 中央空调分为冷媒系统、水系统和风系统，其中风系统中央空调使用很少，冷媒系统和水系统较多，下面将重点介绍冷媒系统和水系统中央空调系统的组成，并对中央空调系统组成的各部分进行简单的说明。 冷媒系统中央空调系统的组成：主机+冷媒管道+分歧管+冷凝排水管道+内机；水系统中央空调系统的组成：主机+膨胀水箱(闭式膨胀罐)+循环水泵+冷冻水管(阀门)+水过滤器+内机+冷凝水排水管道。这两种中央空调系统组成部分设备一样。 中央空调系统的组成：主机 主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，主机也是中央空调系统组成最重要的部分，主机集成了中央空调的核心技术。 中央空调系统的组成：冷媒管道 冷媒管道主要是指内机和外机的连接管、用来走冷媒的、所以叫冷媒管也叫连接管，冷媒管道是中央空调系统组成的流体，如:水\氟利昂\氨\等。 中央空调系统的组成：分歧管 分歧管是小型中央空调组机与组机、组机与室内各风口单元的连接部分，把整个空调系统连接成树型结构。
中央空调系统的组成：内机 内机也是中央空调系统组成重要部分，属于中央空调系统的尾部设备，一般一套中央空调系统由多台内机组成，内机分为风管机、天井机、壁挂机、落地机。 中央空调系统的组成：膨胀水箱 膨胀水箱是中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。，一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。 中央空调系统的组成：循环水泵 循环水主要是向汽轮机凝汽器供给冷却水，用以冷却凝气轮机排汽，循环水泵还要向冷油器，冷风器，锅炉冲灰水等提供水源。每台泵对应有两台旋转滤网和一个外围水闸对泵吸入口处的水源进行垃圾清理。 中央空调系统的组成：水过滤器 水过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。 以上是中央空调系统主要组成部分，中央空调除了以上系统设备外，还有很多辅材辅料，它们也是构成整个中央空调系统组成的不可或缺的部分。
1.课程设计的意义 通过本次的课程设计，使自己拥有一定的暖通空调设计能力；了解一些相关的规范和条例；熟悉并掌握暖通空调设计流程；同时使自己的思维更加的严谨，态度更加的认真，为以后的社会工作奠定了扎实的基础。 2.文献综述 随着国民经济的快速持续发展，作为支柱产业之一的建筑业也得到迅猛发展。而作为建筑业的重要组成部份的暖通空调业，其新产品、新技术、新材料更是层出不穷。暖通空调业发展所遵循的原则，概括起来就是：节能、环保、可持续发展，保证建筑环境的卫生与安全，适应国家的能源结构调整战略，贯彻热、冷计量政策，创造不同地域特点的暖通空调发展技术。因此，如何结合设计的需要，重视相关技术，并有选择而合理的应用在我们的设计中，满足业主要求，提高设计水平，是我们必须努力做到的。 2.1.暖通空调变工况点优化控制及能量管理探讨 2.1.1.工况点优化控制 暖通空调变工况点优化控制问题的研究近年来在我国被重视。S.W.Wang 提出了一种基于整个系统环境的预测响应及能量运行来改变暖通空调系统控制，设定点的系统方法，并用遗传算法对系统进行优化控制，同时优化多个设定点来改善系统响应和降低系统能耗[??，后来他又采用自适应性控制理论对某海水冷却。空调系统进行了优化控制研究，采用带指数遗忘的最小二乘法参数辨识方法和基因遗传优化算法，对空调系统的空气处理单元进行了优化控制研究[??。罗启军等人提出了一项动态的优化技术在一个指定期间内，能得到使目标函数( 运行成本或者峰值能耗) 最小的房间温度曲线，该算法还给出了暖通空调设备的最佳开/关时间[??。K.T.Chan 等人提出用遗传算法对风冷制冷机的冷凝温度设定点进行优化控制以提高制冷机的效率[??。此外，有许多研究者用人工神经网络来模拟暖通空调系统中各个设备的非线性特性，用于实现对整个空调系统的优化控制。目前，研究者们将更多先进的建模方法和智能优化方法引入到了暖通空调的优化控制中，更加注重变工况点的在线优化控制。何厚建等人对已建的暖通空调各关键设备的静态模型采用用实数编码的遗传算法建立了水系统工作点优化控制策略[??杨晓平等人采用模糊聚类和RBF方法建立了空气处理单元的动态数学模型，以最终舒适性为目标优化空气处理单元的温湿度和送风压力[??。孙一坚根据空调负荷变化对一级泵水系统进行变流量控制，取得了显着效果[??。总之国内的学者更多探讨的是把智能方法引入控制系统的优化中，仿真研究多，实践成果少。
空气调节第四版前两章知识点 和答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
课程一：空气调节 绪论 1.空气调节：①使空气达到所要求的状态②使空气处于正常状态 2.内部受控的空气环境：在某一特定空间（或房间）内，对空气温度、湿度、流动速度 及清洁度进行人工调节，以满足人们工作、生活和工艺生产过程的要求。 3.一定空间内的空气环境一般受到两方面的干扰：一是来自空间内部生产过程、设备及 人体等所产生的热、湿和其他有害物的干扰；二是来自空间外部气候变化、太阳辐射及外部空气中的有害物的干扰。 4.技术手段：采用换气的方法保证内部环境的空气新鲜；采用热、湿交换的方法保证内 部环境的温、湿度；采用净化的方法保证空气的清洁度。（置换、热质交换和净化过程） 5.工艺性空调和舒适型空调 答：根据空调系统所服务对象的不同可分为工艺性空调和舒适型空调。 ①工艺性空调：空气调节应用与工业及科学实验过程。 ②舒适型空调：应用于以人为主的空气环境调节。
第一章湿空气的物理性质及其焓湿图 章节概要： 内容一：知识点总结 1.湿空气=干空气=水蒸气 A.饱和空气：干空气+干饱和空气 B.过饱和空气：干空气+湿饱和空气 C.不饱和空气：干空气+过热蒸汽 2.在常温下干空气被视为理想气体，不饱和湿空气中的水蒸气一直处于过热状态。 3.标准状况下，湿空气的密度比干空气小（水蒸气分压力上升，湿空气密度减小）。 4.相对湿度可以反映空气的干燥程度。 5.相对湿度与含湿量的关系（书7页）。 6.湿空气的焓。 7.画图：湿空气的焓湿图、露点温度、湿球温度。 8.湿空气的状态变化，四个典型过程的实现。
空气调节系统系统，是包含温度、湿度、空气清净度以及空气循环的控制系统，被称为HVAC（英语：Heating, Ventilation, Air-conditioning and Cooling）。 空气调节系统/空调供应冷气、暖气或除湿的作用原理均类似，利用冷媒在压缩机的作用下，发生蒸发或凝结，从而引发周遭空气的蒸发或凝结，以达到改变温、湿度的目的。值得注意的是，“暖气机”是一个罕见的、热效率大于1的优良设备（若不考虑‘温室效应’）。这使得其对地处亚热带地区的意义，远不如对于地处温带的地区来得有建设性。 目录 [隐藏] ? 1 历史 ? 2 空气调节系统的应用 o 2.1 效率评估 (SEER) ? 3 空气调节系统的种类 o 3.1 冷冻循环 ? 3.1.1 湿度 ? 3.1.2 制冷剂(冷媒) o 3.2 蒸发冷冻机 o 3.3 吸收式冷冻机 ? 4 功率 ? 5 隔热 ? 6 特殊场所所需空调设备设计 o 6.1 图书馆空调设备 ?7 各国的家居空气调节系统系统 ?8 健康影响 ?9 参看 ?10 品牌 ?11 外部链接 o11.1 空气调节系统技术 o11.2 消费指南 o11.3 维修资料 o11.4 能源效益 ?12 参考
冷冻循环示意图：1) 凝结盘管，2) 扩张阀，3) 蒸发盘管，4) 压缩机
(1)推进HCFC的替代研究工作。 联合国环境规划署UNEP于1995年12月在维也纳召开了第7次《关于消耗臭氧层物质的蒙特利尔协议书》缔约国会议，规定了发达国家对HCFC于 2020年停止使用，用于维修的必需量保留至2030年；对于发展中国家于2016年冻结在2015年的消费水平上，2040年全部停止使用。由于空调系统大量使用HCFC22，所以应加快替代工质和采用新工质的压缩机、热交换器、冷冻油和制冷系统的研究开发，为工程应用做好技术基础准备。明天是国际保护臭氧层日。昨天，环保部环境保护对外合作中心等联合举办“保护臭氧层，加速淘汰消耗臭氧层物质”公众宣传活动。环保部环境保护对外合作中心主任温武瑞表示，我国正在研究使用新型环保的碳氢作为制冷剂，现有空调将逐步淘汰。 温武瑞表示，我国履行《蒙特利尔议定书》最主要的任务是“加速淘汰含氢氯氟烃（即HCFC）”，到2030年停止HCFC的使用。HCFC是目前剩余量最大的一组消耗臭氧层物质，主要用于制冷剂、清洗剂等，目前我国正在研究使用碳氢制冷剂替换HCFC，碳氢制冷剂不损害臭氧层，无温室效应，完全环保。现在一些空调生产企业正在进行示范项目的生产线改造。 “预计最快明年，生产线的改造将会在全行业实施。”温武瑞说，届时，新生产出的空调将使用新型环保的碳氢作为制冷剂，现有的空调将逐步淘汰。 制冷剂又称制冷工质（广东消费者习惯称之为雪种），用英文（Refrigcrant）的首字母“R“表示，是一种在制冷循环过程中利用液体气化吸收热量，又在外功的的作用下，把气体液化
空气调节毕业设计 摘要 本设计对象是一九层假日酒店，位于武汉市。涉及的主要内容有：负荷计算、新风量的确定、空气处理过程的设计、气流组织设计与计算、设备选型、水系统及风系统水力计算、系统控制的方案确定等。 结合建筑特点与实际，制定空调设计方案。在符合实际的基础上尽量使系统有更强的功能性和操作性，所以本设计采用风机盘管加新风系统，人员少或者停留时间不长且不易送新风的小房间则靠自然通风来达到换气的目的。从第一层至第九层均采用吊顶式空调机组，风机盘管采用下送风的方式。而新风则在客房采用侧送风，其他房间采用下送风 第一层新风机组置于厨房部分的室外，可最大化的减少机组噪音对大厅人员的影响，而从第二层至第九层的新风机组则置于相应的机房里， 制冷机房设于地面一层最西面，选用一台螺杆式冷水机组，夏季供冷冻水，冷冻水泵选择的是两用一备，冷却水泵选择也是两用一备，冷却塔置于屋顶。关键字：风机盘管加新风系统；送风方式；制冷机房；水泵
Abstract The object of this design is a lholidayinn construction which is located in Wuhan. The main content includes:the load computation, the amount determination of new wind, the air treating processes design, the suppose counts with the computation of air current organization, the equipment shaping, the water power computation of aqueous system and the wind system, the systems control plan,and so on. Combine the practice and the characteristic of architecture,establish the plan of the air condition design. On the basis of truthfulness,making the systerm more functionality and more operationality.So we design the Fan coil and fresh air system ,The small room with little people or short residence time and the small room that is not easy to send a fresh air will rely on the natural ventilation to achieve the purpose of the air exchange. From the first level to the ninth level are use of ceiling air conditioning units, fan coil are used the way of downward air supply.Guest Rooms are use the way of Side air supply, the other room to send the wind use the way of downward air supply. The fresh air unit of first layer is placed in the kitchen of outdoor ，it can maximum reduce the effect of noise, and from the second layer to the ninth floor of fresh air unit is placed in the appropriate room , Refrigeration room is located in the ground floor of the west, the choice of a screw chillers in summer for chilled water, chilled water pump selection is a dual-use equipment, cooling water pump of choice is a dual-use equipment, cooling tower are placed on the roof. Key words：blower fan coil with new wind; Air supply mode; Refrigeration room；Water pump
