室外供热管网设计

目录

第一章工程概述

第一节供热系统的区域简介 (1)

第二节原始资料 (2)

第三节热源状况介绍 (2)

第二章热负荷计算

第一节热指标的选择 (2)

第二节热负荷的计算 (2)

第三节绘制热负荷延续时间图 (3)

第四节供暖年耗热量以及耗煤量的计算 (7)

第三章供暖方案的确定

第一节热媒的选择 (8)

第二节热媒参数的确定 (11)

第三节供热管网的平面布置 (13)

第四节管网附件设计原则 (17)

第四章管道水力计算

第一节管道水力计算图绘制 (21)

第二节确定计算管路 (22)

第三节比摩阻的选择 (22)

第四节阻力平衡的原则及措施 (23)

第五节水力计算 (24)

第五章系统水压图、调节方式和系统工艺设备、设施的选择第一节系统定压方式的确定 (52)

第二节供热系统原理图 (56)

第三节水压图的绘制 (57)

第四节供热系统的调节方式及调节曲线的绘制 (58)

第五节供热系统工艺设备的选择 (59)

第六章管道保温结构和管网土建措施

第一节管道的保温选择和计算 (64)

第二节管沟形式和检查井的确定 (68)

第三节固定蹲位置的确定及推力计算 (69)

参考文献 (70)

第一章概述

第一节供热系统的区域简介

1 地理位置

河北省张家口市，又称“张垣”“武城”。位于中国河北省西北部，地处京、冀、晋、蒙四省市区交界处，是北京的北大门，也是历史上兵家必争之地，重要的地理文化名城。全市辖4区、13县、2个管理区，1个高新区，总面积3.7万平方公里，分为坝上、坝下两个不同的自然区域，总人口450万人，其中农业人口310 万人。张家口的发源地是现位于桥西区的堡子里一带，这里的发展是整个张家口逐步繁荣的历史见证。大境门、清远楼、堡子里建筑群、鸡鸣驿、五郭台长城、张家口市区段长城、冰山梁长城（长城最高点2211米）、蔚县古城、怀来古城、黄帝祠（中华三祖堂）、中华合符坛、小五台山、蔚县空中草原、镇朔楼、崇礼长城岭滑雪场、翠云山滑雪场、云泉寺、赐儿山、安家沟生态旅游、水母宫、赤城朝阳观、野狐岭古战场、元中都遗址、素葬楼、坝上草原、爱吾庐-冯玉祥将军故居（桥东区德胜街45号）、赤城温泉、黑龙山国家森林公园、蔚州暖泉书院、桥西抡才书院、蔚县南安寺塔、金阁山（丘处机修炼地）、蔚县代王城遗址、天漠、官厅湖（新中国第一座水库）、蔚州灵岩寺、水母宫地下长城。

而容辰庄园处于张家口市桥东区胜利南路市迎宾大路一侧，是未来新旧城区的交汇点，地理位置得天独厚。规划投资5亿多元人民币，占地面积15公倾。规设计划建设面积24.5万平方米，其中住宅建筑面积16万平方米，由多层和高层组成；商业建筑面积4万平方米；星级酒店及高级写字楼4.5万平方米；沿街为425米长，25米宽的欧式风情商业走廊；社区绿化率达30%，使用新欧式古典主义为主体的建筑设计风格。它将成为张家口市中心的主要景观之一。附近又有超市发，国美电器，苏宁电器，中美电器商场。还有一些餐饮店、休闲店、品牌店、美发店，麦当劳就在容辰小区门口。这些店铺属于容辰小区一部分，一出门就是超市，麦当劳，上岛，阿迪，耐克，所以最方便就是容辰小区了。

2 气候条件

张家口属于温带大陆性气候，四季分明，雨热同季，昼夜温差大，冬季寒冷，夏季凉爽，适合人类居住。

3 资源与产业

张家口市产业集聚区始建于2007年9月，2008年被省政府批准为全省首批32家省级产业集聚区之一。2010年3月，正式组建成立张家口市产业集聚区党工委、管委会。按照调整后的行政区划，产业集聚区总面积72.69平方公里，辖1乡13个行政村，人口2.28万人。

第二节原始资料

1 气象资料

查《供暖通风设计手册》附录可得张家口市气象资料：

室外计算温度：－15℃

室外平均计算温度：－4.6℃

通风室外计算温度：－10℃

冬季室外平均风速： 3.6m/s

主导风向： NNW

最大冻土深度： 136cm

供暖期： 155天

不同室外温度的延续时间（小时数）

第三节热源状况的介绍

本设计为张家口市容辰小区，目前张家口市已改为城市集中供热，市政供热外网高温水（130/70℃)进入小区换热站（也就是原先锅炉房）换热。

第二章热负荷计算

第一节热指标的选择

选择热指标的大小，主要与建筑物的结构外形以及层高有关，建筑物的维护结构传热系数越大，采光率越高，则建筑物的热损失越大，在这种情况下，热指标可取较大值；反之，则取较小值。

正确合理地计算热负荷是确定热源规模和供暖热网管径大小、锅炉运行方案是否合理、能否取得经济效益、社会效益的重要因素。因此在管网设计前，必须对各类建筑物的数量、性质、规模、层数、环境等进行详细调查和准确计算。

热指标分为体积和面积热指标两种，它是表示各类建筑物，在室内外温差1℃时，单位体积或面积的供暖热负荷。建筑物的供暖热负荷，主要取决于通过垂直维护结构（墙，门，窗等）向外传递的热量，它与建筑物的平面尺寸和层高有关，因而不直接取决于建筑物平面面积，用供暖体积热指标表征建筑物供暖热负荷的大小，物理概念清楚；但采用供暖面积热指标法，比体积热指标更容易概算。目前一般来讲民用建筑我们多采用面积热指标，而对于工业建筑，多用体积

热指标法，故本设计对于机械厂的工作车间及车间配楼等采用体积热指标，而对于一些民用建筑等均采用面积热指标。

根据《城市热力网设计规范》CJJ34-2002中的热指标图表

表2-1采暖热指标推荐值q h(W/ m2)

第二节热负荷计算

（一）供暖热负荷的计算

供暖设计热负荷的概算，可采用体积或面积热指标法等进行计算。

1、体积热指标法，建筑物的供暖设计热负荷，可按下式进行概算

Q n=q v V w(T n-T’w)310-3KW

式中Q n－建筑物的供暖设计热负荷，KW;

V w－建筑物外围体积，m3

T n－供暖室内计算温度，℃

T’w－供暖室外计算温度，℃

Q v－建筑物体积热指标，W/m3℃

2、面积热指标法，建筑物的供暖设计热负荷，可按下式进行概算

Q n=q f F310-3 KW

式中Q n－建筑物的供暖设计热负荷，KW;

F－建筑物的建筑面积，m2;

q f－建筑物供暖面积热指标, W/m3

本设计为小区集中供热，采用面积指标法，各建筑物的热负荷估算详见下表所示：

（二） 热负荷延续图

在供热工程规划过程中需要绘制热负荷延续时间图。利用热负荷延续时间图，可以计算出供暖期间的供暖年总耗热量，而且还能从图上直观的了解在不同室外温度状况下的热负荷及相应的小时数。能够清晰的反映出整个供暖期间系统热负荷的情况，从而为系统调节，技术分析及运行管理提供必要的资料。

各城市的地理位置和气象条件等因素是有很大差别的，但也有一些共同的特点：

（1） 根据《暖通规范》，各城市的开始和停止供暖温度都定为＋5℃； （2） 根据《暖通规范》，以不保证天数为5天的原则，确定各城市的供暖室外

计算温度tw ’值；

（3） 各城市供暖期长短（n 小时数）与其室外温度变化幅度，大致也有一定规

律。

用下列无因次群形式的数学模型，来表达供暖期内的气温分布规律。

Rt=0(N ≤5)或Rt=b

n R （5

或用下式表示：

t w ＝t w ’ (N ≤5)或t w =t w ’+(5－t p.j)b

n R (5

式中 t w ――某一室外温度，℃；

Tw ′、t p.j 、和5――供暖室外计算温度、供暖期室外日平均温度和供暖期开始及终止供暖的室外日平均温度，℃；

R t 、R n ――两个无因次群，分别代表无因次室外气温和无因次延续天数和小时数

'

5'w w t w t t R t -=

- 5120

5120zh zh N n Rn N n --==

-- N zh 、n zh 、5、120――供暖期总天数或总小时数；不保证天数（5天）或不保证小时数（120h ）;

N 、n ――延续天数或延续小时数； b ―― Rn 的指数值；

.'

.5p j

p j w

t b t t μμ-=

-

μ――修正系数。

5120

zh zh

zh zh Z n Z n μ=

=

-- 根据供暖热负荷与室内、外温度差成正比关系，即1

'''

k n w

n n w

Q t t Q Q t t -==- 式中 Q n ’、Q k ’――供暖设计热负荷和在室外温度t w 下的供暖热负荷； Q ――供暖相对热负荷；

t n ――供暖室内计算温度，取18℃。 由上可以得出供暖热负荷延续时间图的数学表达式：

Q k ’=Qn ’ (N ≤5时) 或 Q k ’=(1－β0R n b )Qn ’ (5

可得 1''

'0b

n k n n Q Q R Q β??

-= ?

??

可得下表：(k=1,2,3…10)

表2-4 热负荷延续图计算表

由上表数据画供暖热负荷延续时间图

供暖热负荷及热水负荷延续时间图，如下图1所示

第四节 供暖年耗热量以及耗煤量的计算 一、 供暖耗热量的计算 1、供暖年耗热量Q n.a

Q n.a =24Q n

’

(Tn-Tp.j/Tn-Tw ’)N KWh/a

式中Q n ’－供暖设计热负荷，KW; N －供暖期天数，d ， Tw ’－供暖室外计算温度，℃ Tn －供暖室内计算温度，℃ Tp.j －供暖期室外平均温度，℃

)(

24'

-'

=-w

n t t n na t t NQ Q pj

n

=243155311241.073318-(-5)/18-(-15)

=2.93107KW.h/a

= 1.053105 GJ/a 总的供暖年耗热量为Q na =1.053108MJ/a 二、年耗标煤量的计算

1、由热负荷延续图得年耗标煤煤量=年耗热量/单位标煤的耗热量*锅炉效率

煤的发热值为29310KJ/Kg，锅炉的效率是75%。

总的年耗煤量为：4776.5吨。

第三章供热方案确定

第一节热媒的选择

一.热媒分类

供暖系统的常用热媒是水、蒸汽、空气。供暖系统的热媒，应根据安全、卫生、经济、建筑性质和地区供热条件等因素考虑决定。

查《供暖通风设计手册》，列表如下：

表4

注：

1 低压蒸汽系压力为≤70Kpa的蒸汽。

2 采用蒸汽为热媒时，必须技术论证为管理，并在经济上经分析为合理时才允许。

查《供热工程》：在集中供热系统中，以水作为热媒和蒸汽相比，有下述优点：

a 热水供热系统的利用率高。由于在热水供热系统中，没有凝结水和蒸汽泄漏，以及二次蒸汽的热损失，因而热能利用率比蒸汽供热系统高，实践证明，一般可节约燃料20%～40%。

b以水作为热媒用于供暖系统时，可以改变供水温度来进行供热调节（质调节），既能减少热网损失，又能较好的满足卫生要求。

c 由于水的热容量大，在短时间水力工况失调时，不会引起显著的供热状况的改变。

d 在热电厂供热的情况下，可以充分利用汽轮机的低压抽汽，得到较高经济效益水介质的缺点是输送耗电量大。

以蒸汽作为热媒，与热水相比有如下优点：

1)以蒸汽作为热媒的使用面广，能满足多种热用户的要求。尤其在生产工艺用热都要求采用蒸汽来供给热量。

2) 汽网中输送蒸汽凝结水所耗的电能少，输送靠自身压力，不用循环系统，不用耗电。

3) 因温度和传热系数都比水高，可以减少散热设备面积，降低了设备的费用。

4 )由于蒸汽的密度很小，可以适用于地形起伏很大的地区和高层的建筑中，输送和使用过程中不用考虑静压，连接方式简便，运行也很方便。

但是蒸汽介质有如下缺点：

⑴能源效率低

⑵蒸汽使用后凝结水回收困难，仅除盐水（或软化水）损失大，而且热损失也大。

⑶蒸汽在使用和输送过程中损失大。

⑷以蒸汽输送距离短。

以热水作为热媒时一般有如下的优点：

1) 热水供热系统的热能利用的效率高。

2) 用热水可以改变热水温度来进行供热调节，既可以减少热网的热损失又可以很好的满足卫生要求。

3)热水供热系统的蓄热能力强，系统中的水量大，水的比热很大。因此，水力工况和热力工况短时间的失调时也不会引起供暖状况的很大波动。

4)热水供热系统可以实现远距离输送，其供热半径大。

对于一个系统的热媒选择蒸汽的时候应该遵循下面的原则：

（1）凡是用户用汽参数相同的中小型工厂，均可采用单管蒸汽系统。

（2）凡是用户用汽参数较大，可采用双管蒸汽系统。

（3）采暖期短、采暖通风用汽量占全厂用汽量50%以下时，为节约初投资费用可采用单管蒸汽系统。采暖期长、采暖通风用汽量超过全厂用汽量的50%时，则可选用双管蒸汽系统，其中一根蒸汽管供采暖通风用汽，另一根蒸汽管专供生产用汽，全年运行。

（4）凡全厂绝大多数用户以蒸汽为热介质，只有个别用户采暖通风以热水为热介质，则全厂统一采用单管蒸汽系统，而在某一用户建一换热站利用蒸汽加热低温水（95℃以下）供个别一个或几个用户热水作为采暖用。

根据上述以水或蒸汽作为热媒的特点，对热电厂供热系统来说，可以利用低位热能的热用户（如供暖、通风、热水供应等），应首先考虑以热水作为热媒。因为以水作为热媒，可按质调节方式进行供热调节，并能利用供热汽轮机的低压抽气来加热网路循环水，对热电联产的经济效益更为有利；对于生产工艺的热用户，通常以蒸汽作为热媒。

对于工业区的集中供热系统，通常既有生产工艺热负荷，也有供暖、通风等热负荷，此时多以蒸汽作为热媒来满足生产工艺用热要求。但对于供暖系统的形式，热媒的选择，则应根据具体情况，通过全面技术经济比较来确定。

一般来说，对于以生产用热量为主，供热量不大，而且供暖时间又不长的工厂区，宜采用蒸汽供热系统向全厂供热；对其室内供暖系统，可考虑采用蒸汽加热的热水供暖系统或直接利用蒸汽供暖；对于厂区供暖用热量较大，而且供暖时间又较长的情况，宜采用单独的热水供暖系统，向各建筑物供暖。

总之，根据用户性质、介质的种类、热负荷的大小、用户分散程度等综合因素考虑。

蒸汽和凝结水状态参数变化较大的特点是蒸汽供暖系统比热水系统在设计和运行管理上较为复杂的原因之一。由这一特点引起系统中出现“跑”、“冒”、“滴”、“漏”问题解决不当时，会降低蒸汽供热系统的经济性和适用性。蒸汽供暖系统散热器表面温度高，易烤炙积在散热器上的灰尘，产生异味，卫生条件较差。由于上述“跑”、“冒”、“滴”、“漏”影响能耗以及卫生条件等两个原因，在民用建筑中，不适宜采用蒸汽供暖系统。在工厂中，蒸汽作为供热系统的热媒得到极广泛的应用，生产工艺热负荷与其他热负荷共存时，传热介质的选择尽量只利用一种供热介质，根据个体情况，通过全面的技术经济比较确定热媒。

2、热媒的选择

张家口容辰小区室外供热管网的设计属于民用建筑供暖的设计，总的供热面积为23.79万平方米，通过比较热水、蒸汽供热的各自的优缺点，采用热水作为供热热媒比较合适。

二.热媒参数的确定

1.热媒参数的分类

热水供暖系统按照水的参数的不同，可以分为低温热水供暖系统（水温低于100℃）和高温热水供暖系统（水温高于100℃），热水参数越高，输送能力越

大，越能节省输送电量。但温度过高反而不经济。要提高热水参数则能耗大，设备投资大，所以确定热水温度时，要经过技术经济比较。查《城市热力网设计规范》：对于以区域锅炉房为热源的热力网，提高供水温度、加大供回水温差，可以减少热力网的流量，降低管网投资和运行费用，而对锅炉运行的煤耗影响不大，从这方面看，应提高区域锅炉房供热介质温度。但当介质温度高于热用户系统的设计温度时，用户入口要增加换热或降温装置，故提高供热介质温度也存在技术经济合理化的问题。

当不具备确定最佳供回水温度的技术经济比较条件时，推荐的热水热力网供回水温度的依据是：以区域锅炉房为热源时，供回水温度的高低对锅炉房运行的经济性能影响不大。当供热规模较小时，与户内采暖设计参数一致，可减少用户入口设备投资。当供热规模较大时，为降低管网投资，宜扩大供回水温差，采用较高的供水温度。

当供水温度确定以后，回水温度应根据室外管网及内部系统散热设备的基建投资（室内管网的基建投资与用水温度的变化有关），系统运行费用及系统折旧、修理和维护费用总和最小的技术经济比较而确定。

根据《集中供热设计手册》，当不具备确定最佳供回水温度的技术经济比较条件时，热水供回水温度按以下原则确定：

A 区域性锅炉房供回水温度

区域性锅炉房为热源，供热规模较小时，供回水温度可采用95/70℃,80/60℃的水温,而供热规模较大时,经济技术比较可采用110/70℃130/70℃,150/80℃等高温水作为供热介质。

B 二次网供回水温度可根据一次网供回水温度和卫生要求及供热区内热用户的要求,并经过详细技术经济分析后确定，一般二次网供回水温度有如下几种参数:95/70℃、85/65℃、80/60℃、70/50℃等。

2 热媒参数的选择

热媒参数，对于生产工艺热负荷，要满足整个用户生产工艺用汽压力、温度、和蒸汽干度的要求；对于供暖负荷，要尽可能提高热媒参数，可以降低热网投资和减少输送电能消耗。在本设计中，只有供暖热负荷，采用95/70℃的低温水作为供热介质。

第二节管网的平面布置

1．管网的布置形式

供热管网布置形式有枝状管网和环状管网两大类型。枝状管网系统简单，管道的直径沿途随热负荷的减少而减小，管道金属耗量少，管网造价低、运行管理方便。但是供热的后备性差，即当管道某处发生故障，在损坏地点以后的所有用户供热负荷中断，甚至造成整个系统停止供热。考虑到建筑物具有一定的蓄热能力，对于较小的管径，排除热网故障所用的时间短，短时停热建筑物室温不致大幅度降低。因此，枝状管网是中小型供热系统最普遍采用的管网形式。环状管网实际上指输配管网成环状。从热源到输配管网，从输配管网到热用户或二级换热站的管网仍布置成枝状。环状管网的优点是具备很高的供热后备能力。当输配干线某处出现事故时，可以切除故障段后，通过环状管网由另一方向供热。加之多热源及其多条输配干线通向环状管网，因而极大提高了供热的可靠性。在大型集中供热系统中常用环状管网。环状管网和枝状管网相比，热网投资增大，运行管网更为复杂。热网要有较好的自动控制措施，目前国内刚开始使用。本次设计热源为一个区域锅炉房，所设计的小区面积不是太大，考虑到枝状管网应用较成熟，运行调节较简便，故本次设计热网布置宜采用枝状管网。

2.热水系统形式

热水热源系统主要采用两种形式：闭式系统和开式系统。在闭式系统中，热网的循环水作为热媒，供给热网用户热量而不从热网中取出支用。在开式系统中，热网的循环水全部或部分的从热网中取出，直接用或热水供应热用户中。采用闭式系统，热网补水量很少，可以减少水处理费用和水处理设备投资：供热系统的严密性也便于检测。考虑到城市水源，水质方面因素等限制，本设计采用闭式管网较宜。

3.平面布置原则

1）经济上合理主干线力求短直，主干线尽量走热负荷集中区。要注意管线上的阀门、补偿器和某些管道附件（如放气、放水、疏水等装置）的合理布置，因为这将涉及到检查室（或操作平台）的位置和数量，应尽量使其减少。

2）技术上可靠供热管线尽量避开土质松软地区、地震断裂带、滑坡危险地带以及地下水位高等不利地段。

3）对周围环境影响少而协调供热管线应少穿主要交通线。一般平行于道路中心线并应尽量敷设在车行道以外的地方。通常情况下管线应只沿街道的一侧敷设。地上敷设的管道，不应影响城市环境美观，不妨碍交通。供热管道与各种管道、构筑物应协调安排，相互之间的距离，应能保证运行安全、施工及检修方便。

4. 管网位置布置确定

查《城市热力网设计规范》，城市热力网的布置应在城市规划的指导下，考虑热负荷分布，热源位置，与各种地上、地下管道及构筑物、园林绿地的关系和水文、地质条件等多种因素，经技术经济比较确定。

热力网管道的位置应符合下列规定：

1）城市道路上的热力网管道应平行与道路中心线，并宜敷设在车行道以外的地方，同一条管道应只沿街道的一侧敷设；

2）穿过厂区的城市热力网管道应敷设在易于检修和维护的位置；

3）通过非建筑区的热力网管道应沿道路敷设；

4）热力网管道选线时宜避开土质松软的地区、地震断裂带、滑坡危险地带以及高地下水位区等不利地段。

第三节管网附件设计原则

1．管道系统阀门设定位置

查《集中供热设计手册》，根据不同用途、介质温度及工作压力等因素选择。

1）闸阀

只用于全开、全闭的供热管道，不允许作调节用。闸阀主要起关断作用，不宜做调节流量用。一般明杆式适用于腐蚀性介质和室内，暗杆式适用于非腐蚀性介质和操作位置受限制处；楔式多为单闸板，平行式多为双闸板。闸阀具有密封性好；全开启时，介质流动阻力小；长度较短，布置紧凑；安装时无方向性等优点。但是，闸阀不宜单侧受力，结构也比较复杂，密封面易磨损，维修较困难，手轮高度较高。它常用在公称通径大于200㎜的管道上。

2）蝶阀

用于全开全闭的供热管道上，并具有良好的调节性能。蝶阀可作启闭和控制流量时使用。蝶阀的密封性能好，寿命长；开闭时间短，省力；流动阻力小；结构简单，便于操作；外形尺寸小，重量轻，便于运输和安装。但蝶阀的使用温度较低，耐压范围也比较小。近年来，在城市供热的热水管网上和热力站内使用较为普遍，安装时无方向性。

3 ）截止阀

只用于全开全闭的供热管道，一般不作流量或压力调节用。截止阀主要起关断作用。小直径截止阀一般为暗杆式，大直径一般为明杆式。截止阀有方向性，安装时应注意使介质流动方向与阀体的箭头方向一4致，不能装反。截止阀的结构比较简单，制造、维修都比闸阀方便。但介质流动阻力较大，阀体长度较长。产品公称通径不大于200㎜。

4 ）调节阀

可用于全开全闭的供热管道上，并具有良好的调节性能。。在供热系统中，调节阀一般装在干线的分支点、用户的热入口处，以及热源的分、集水器和热力站中，用以解决初调节和运行调节中的流量控制。但价格昂贵，易坏。

5）减压阀

减压阀的作用是降低管路中介质的压力。选用时，活塞式减压阀减压后的压力不应小于0.1MPa，若需减至0.07MPa以下，应再设波纹管式减压阀或用截止阀进行二次减压。若减压阀前后压力比＞0.5～0.7MPa时，应串联装两个。减压阀安装时有方向性，不能装反，同时使它垂直地安装在水平管道上。

6）止回阀

止回阀是根据阀瓣前后的压力差不同而自动启闭的，可防止管道中流体倒流，也被称为单流阀或逆止阀。安装时不能装反。在供热系统中，止回阀常安装在泵的出口、疏水器出口管道上，以及其他不允许流体反向流动的地方。

综上所述，结合与最不利用户并联用户的调压方式——孔板调节，该系统选择了在用户入口处安装二个蝶阀，中间安装孔板进行调节，而用户出口处安装一个蝶阀。

2．阀门及管道附件的安装原则：

1）寒冷地区，露天敷设的热网管道上不得采用灰铸钢的阀门和附件，宜采用钢制阀门和附件。

2）热网管网干、支线的起点应安装关断阀门。

3）热水供热管网输送干线每隔2000－3000米，输配干线每隔1000－1500米，宜装设一个分段阀门。

4）DN大于等于600毫米的阀门，宜采用电动驱动装置。

5）工作压力PN大于等于1.6MPa，且DN大于等于350毫米的管道上的闸阀应安装旁通阀，旁通阀的直径可按闸阀的直径的十分之一选用。

3.补偿器的选择

供热管道在设计的过程中，应充分利用管道本身的自然弯曲（柔性）来补偿管道热伸长。当无条件利用管道本身自然弯曲来补偿管道的热伸长时，应采用合适的伸缩补偿器，以降低管道在运行过程中所产生的作用力，保证管道的稳定和安全运行。

1）管道自然补偿

但弯管转角不能大于150°时，管道臂长不宜超过20－25米。考虑管道的

热补偿时，应尽量利用其自然弯曲的补偿能力。缺点是管道变形时会产生横向位移，而且补偿的管段不能很长。

2）管道补偿器

为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。

供热管道上采用补偿器的种类很多，主要有管道的自然补偿、方形补偿器、波纹管补偿器、套筒补偿器和球形补偿器等。前三种是利用补偿器材料的变形来吸收热伸长；后两种是利用管道的位移来吸收热伸长。

a自然补偿

利用供热管道自身的弯曲管段（如L型或Z型等）来补偿管段的热伸长的补偿方式，称为自然补偿。自然补偿不用特设补偿器，因此考虑管道的热补偿时，应尽量利用其自然弯曲的补偿能力。自然补偿的缺点是管道变形时会产生横向位移，而且补偿的管段不能很长。

b方形补偿器

它是由四个90°弯头构成“U”形的补偿器，靠其弯管的变形来补偿管段的热伸长。方形补偿器通常用无缝钢管煨弯或机制弯头组合而成。此外，也有将钢管弯曲成“S”形或“п”形的补偿器。这种用于供热直管同径的钢管构成弯曲形状的补偿器,也总称为弯管补偿器。

弯管补偿器的优点是制造方便；不用专门维修，因而不需要为其设置检查室；工作可靠；作用在固定支架上的轴向推力相对较小。其缺点是介质流动阻力大，占地多。方形补偿器在供热管道上应用很普遍。安装弯管补偿器时。经常采用冷拉（冷紧）的方法，来增加其补偿能力或达到减少对固定支座推力的目的。

其方形补偿器的选用原则如下：

1）热力管网伸缩器一般都采用方形补偿器，当该型伸缩器不便使用时，才选用其他型是伸缩器。

2）方形伸缩器的自由臂（导向支架之伸缩器外伸臂的距离），一般为40倍公称止境的长度。

3）方形伸缩器安装时一般必须与拉伸，与拉伸只当介质温度为250°C时，为计算热伸长量的50％；当介质温度为250-400°C时,为计算热伸长量的70％。

管道的热位移是管道在运行过程中因热胀而产生的热伸长。直管段热位移计算：若将管道直管短的一端固定，受热后则另一端产生位移,管段的热伸长量可

按如下公式计算：

ΔL=αtL Δt 31000

式中: ΔL ——管段的伸长量，mm;

αt ——管材在设计温度t 时的线膨胀系数， m/(m 2°C)。取普通钢线膨胀系数123610 m/(m 2℃)。

L ——二固定支架间直线距离。

Δt ——热媒温度与管道安装温度之差，°C 。（Δt=2t -1t , 2t 是供热介质最高温度，取95°C ，1t 是管道的安装温度，一般取-5°C 。 ）取100°C 。根据热伸长量选方形补偿器的型号。

方形补偿器的优点是制造方便；不用专门维修，因而不需要为其设置检查室；工作可靠；作用在固定支架上的轴向推力相对较小。其缺点是介质流动阻力大，占地多。方形补偿器在供热管道上应用很普遍。安装弯管补偿器时。经常采用冷拉（冷紧）的方法，来增加其补偿能力或达到减少对固定支座推力的目的。

c 波纹管补偿器

它是用单层或多层薄壁金属管制成的具有轴向波纹的管状补偿设备。工作时，它利用波纹变形进行管道热补偿。供热管道上使用的波纹管，多用不锈钢制造。波纹管补偿器按波纹形状主要分为“U ”形和“п”形两种；按补偿方式分为轴向、横向和铰接等形式。轴向补偿器可吸收轴向位移，按其承压方式又分为内压式和外压式。横向补偿器可沿补偿器径向变形，装于管道中的横向管段上吸收管道热伸长。 铰接式补偿器可以其铰接轴为中心折曲变形，类似球形补偿器 。它需要成对安装在转角段上进行管道热补偿。波纹管补偿器的主要优点是占地小，不用专门维修，介质流动阻力小。因此，内压轴向式波纹管补偿器在国内热网工程上应用逐步增多，但其造价较贵。

d 套筒补偿器

它是由用填料密封的套管和外壳管组成的，两者同心套装并可轴向补偿的补偿器。套管和外壳体之间用填料圈密封，填料被紧压在前压兰与后压兰之间，以保证封口紧密。补偿器直接焊接在供热管道上。填料采用石棉夹铜丝盘根，更换填料时需要松开前压兰，维修不便。目前有采用柔性密封填料的套筒补偿器。柔性密封填料可直接通过外壳小孔注入补偿器的填料函中，因而可以在不停止运行的情况下进行维护和检修，维修工艺简便。套筒补偿器的补偿能力大，一般可达250～400㎜，占地小，介质流动阻力小，造价低，但其压紧、补充和更换填料的维修工作量大，同时管道地下敷设时，要增设检查室；如管道变形有横向位移时，易造成填料圈卡住，它只能用在直线管道上；当其使用在弯管或阀门处时，

其轴向产生的盲板推力（由内压引起的不平衡推力）也比较大，需要设置加强的固定支座。近年来，国内出现的内力平衡式套筒补偿器，可消除此盲板推力。

e球形补偿器

它是由球体及外壳组成，球体与外壳可相对折曲或旋转一定的角度（一般可达30°），以次进行热补偿。两个配对成一组。球形补偿器的球体与外壳间的密封性能良好，寿命较长。它的特点是能作空间变形，补偿能力大，适用于架空敷设上。

选用管道补偿器时，根据敷设条件采用维修工作量小，工作量小、工作可靠和价格较低的波纹管补偿器。

在选择波纹管补偿器的时候应该根据各个管段的补偿量进行选择计算。其补偿量的选择计算可以按照下面的公式计算：

△L=αL(t1-t2)

△L 管道的伸长量 mm

α管材的伸长系数， mm/m℃ 1236

10 m/m℃

t输送介质的最高温度， 95℃

1

t管道安装温度， 40 ℃

2

L 计算管段的长度， m

选择的波纹管补偿器为Ω形的波纹管补偿器，直埋管道采用的是ZBM(管径)—补偿量的形式。

4. 其他注意事项

热水管道的高点（包括分段阀门划分的每个管段的高点）应安装放气装置，热水管道的低点（包括分段阀门划分的每个管段的低点）应安装放水装置。地下敷设管道安装套管补偿器、波纹管补偿器、阀门、放水和除污装置等设备附件时，应设检查室。公称直径大于或等于500mm的热水热力网干管在低点，垂直升高管段前分段阀门前宜设阻力小的永久性的除污装置。

第四章管道的水力计算

第一节管道水力计算图绘制

1、在进行热水网路水力计算前，首先应该按比列绘制管网平面布置图，将其中的管道布置部分单独取出来就为水力计算图，在水力计算图中标明各个管段的长度，及各个管段的热负荷。

2、在进行热水管网的水力计算时，应注意提高整个供热系统的水力稳定性，

为防止水力失调可以采取以下措施：

（1） 减小管网干管的压力损失，在计算时宜选取较小的比压降，适当加大管径；

（2）增大热网用户系统的压力损失，一般在热用户入口处安装手动调节阀，调压孔板，控制和调节入口压力；

（3）高温水采暖系统的热源内部压力损失，对管网的水力稳定性也有影响，一般在热源内部留有一定的富裕压头，在正常情况下，富裕压头消耗在循环水泵的出口阀门。当管网流量发生变化引起热源出口的压力变化时，可调循环水泵出口阀门的开度，使出口压力保持稳定。

3、供热管网的管径，不论热负荷多少，均应不小于50mm ，而通往各单体建筑物（热用户）的管径对于热水管网一般不宜小于32mm 。

4、热水采暖管网，宜采用双管闭式系统，其供回水管道应采用相同的管径。

第二节 确定计算管路

热水网路水力计算是从主干线开始。网路中平均比摩阻最小的一条干线，称为主干线。在一般情况下，热水网路各用户要求预留的作用压差基本相等，所以通常从热源到最远用户的干线是主干线。须指出的是在选择主干线时考虑长度是比较长的，而不是最长的。选择主干线应将管线长度和负荷最大值结合在一起综合考虑。本设计网路的主干线为高区1-14号计算管段，低区1-25号计算管段，标号见附图2。

第三节 比摩阻的选择

主干线的平均比摩阻R 值，对确定整个管网的管径起着决定性的作用。选用比摩阻R 值越大，需要的管径越小，因而降低了管网的基本投资和热损失，但网路循环水泵的投资及运行电耗也随之增大，这就需要确定一个经济比摩阻，使得在规定的计算年限内总费用为最小。经济比摩阻应根据工程具体条件确定。查《热网规范》，确定热水热力管径以及阻力。

比摩阻的计算公式可以从达西维斯纳查赫德达到如下：

每米管长的延程损失，可用流体力学的达西﹒维斯巴赫公式进行计算

（4-3.1） 式中

λ——管段的摩擦阻力系数； d ——管子内径，m

22ρυλ?

=d R

ν——热媒在管内的流速，m/s

——热媒的密度，㎏/m3

网主干线管径时，宜采用经济比摩阻，支线及干线设计比摩阻的确定应按容许压降的原则确定。

对一个热水网路，当设计供回水温度及设计热负荷确定后，各管段的计算流量随之确定。当选用较高流速，即选用较大的比摩阻时，管径可较小，因而降低了管网的投资和热损失费用；但管网的总压力损失增大，电能的耗费要增大。因而，可以按年计算费用为最小的原则，来确定其经济比摩阻。

查《热能工程设计手册》，附推荐比压降：

选择值如下：

经济比摩阻按以下原则选择

⑴设计供回水温差小时，比压降取下限，反之取上限。

⑵附表中的数值适合用于供热距离在2－10km范围内，当供热距离小于

4km时，比压降取值应加大，反之应减小。

⑶热水热网支干线应按容许压降确定管径。介质流速不小于3.0m/s时，对于连接两个或以上热力站的支干线比压降不应大于300Pa/m。

考虑目前设计中的实际情况以及热网水力稳定性的要求，水力计算时，我们采用指导老师的计算程序，经过反复输入比摩阻得出比较合理的水力计算结果。最后的输入的比摩阻为低温水30－70 Pa/m。参阅《供热工程》：

第四节阻力平衡原则及措施

《暖通规范》规定：热水供暖系统最不利循环环路与各并联环路之间（不包括共同管段）的计算压力损失相对差额，不应大于±15%。

在实际设计过程中，为了平衡各并联环路的压力损失，往往需要提高近循环环路分支管段的比摩阻和流速。在水力计算中，管道系统前半部供水干管的比摩阻R值，宜选用稍小于回水干管的R值；而管道系统后半部供水干管的比摩阻R 值，宜选用稍大于回水干管的R值。

为消除剩余压头所采用的具体措施为：通常在用户引入口或热力站处安装调

城市供热管网课程设计

目录 摘要 (1) 第一章绪论 (2) 1、设计概况 (2) 2、设计题目 (4) 3、设计原始资料 (4) 第二章供暖外网热负荷的计算 (5) 1、集中供热系统热负荷的概算 (5) 2、热负荷的计算 (5) 第三章供暖方案的确定 (8) 1、供热管道的平面布置类型 (8) 2、供热管道的定线原则 (8) 3、管道的保温与防腐 (10) 第四章供暖管网的水力计算及水压图 (11) 1、供暖管网的水力计算 (14) 2、水压图的绘制 (21) 第五章换热站设备的选取 (23) 1、换热器的选取 (23) 2、分水器、集水器 (24) 3、循环水泵的选择 (25) 4、补水泵的选择 (25) 5、除污器的选择 (27) 6、补水箱的选择 (27) 参考文献 (27)

摘要 本次设计地点范围为抚顺市云竹小区外网设计。设计的主要内容为: 集中采暖系统。 供暖系统: 随着人们生活水平的提高，集中供热被越来越多地采用，采用集中供暖可以减少能量的浪费,提高供热效率,减少环境污染,利于管理.同时采用集中供热可提高供热质量,提高人们的生活质量.但是在以往的设计中,由于外网与内网的配合往往出现缝隙,使得各个建筑物的资用压头与实际需要的出现偏差,使系统水力失调, 浪费了大量的热量,而供热效果却不甚理想.本次设计要求解决这一问题,使得系统的平衡性有一个较大的提高,减少系统的失调损失,节省燃料和电、水的消耗,并提高供热质量。 给水系统：分为生活给水和消防给水系统，其中其生活和消防的总用水量由卫星路上的市政管网提供，小区内设室外消火栓且管网承环状。 排水系统：本小区污水与雨水采用分流制，分别排入市政的管网， 污水管和雨水管的管材均采用承插式钢筋混凝土管. 钢筋混凝土管采用橡胶圈接口。 关键词：供热效率；换热站。

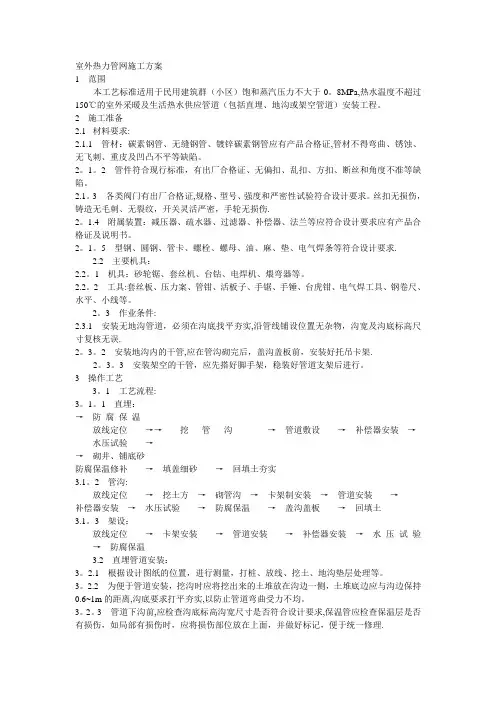

室外供热管道安装施工工艺标准

室外供热管道安装施工工艺标准 SGBZ-0516室外供热管道安装 施工工艺标准 依据标准：

《建筑工程施工质量验收统一标准》 GB50300- 《建筑给水排水及采暖工程施工质量验收规范》 GB50242- 1、范围 本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。 2、施工准备 2.1材料要求 2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 2.1.4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。 2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。 2.2主要机具： 2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。 2.3作业条件： 2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。 2.3.2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。 2.3.3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。 3、操作工艺 3.1工艺流程： 3.1.1直埋：

室外供热管网安装工艺标准

室外供热管网安装工艺标准 适用范围 本标准适用于本公司施工范围内厂区及民用建筑群（住宅小区）的饱和蒸汽压力不大于，热水温度不超过130C的室外供热管网安装工程的施工。 材料要求 1 .管材规格、型号、壁厚应符合设计文件及产品标准要求。管材不得弯曲、无锈蚀、无E刺、重皮及凹凸不平等缺昭。 2.管件符合设计文件及产品标准要求。有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 3.并类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。 4.减压阔、疏水器、过滤器、补偿器、法兰等附属装置符合设计文件及产品标准要求，有产品合格证及说明书。 1.主要机械：挖掘机、电动套丝机、砂轮机、砂轮锯、试压泵、电焊机、角向磨光机、直向电动砂轮机等。 2.主要工具：手锤、弯管器、捻凿、空压机、套丝板、管子割刀、倒链、管钳、麻绳、台虎钳、铁锹、铁镐、大锤、手动葫芦拉力器、活扳手。

3?检测工具：水平仪、经纬仪、水平尺、压力表、钢卷尺、游标卡尺、塞尺等。 作业条件 1.室外供热管道安装前上道工序及相关工序已完成，且验收合格。 到要求。 6.专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，操作工人应进行岗前培训。 施工操作工艺 直埋管道敷设工艺流程 直埋管道敷设工艺(1).施工准备 ①?材料准备 a.所用材料进场时有出厂合格证，应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。 b.型钢、圆钢、管卡、螺栓、焊条等符合设计及规范要求。 2.管道两端起止点的设备已安装好, 且设各支座的二次灌浆的强度已经达 4?直埋管沟沟底找平夯实，无杂物, 沟宽及沟底标高尺寸复合无误。 5.安装架空干管，应先搭好脚手架, 稳装好管道支架后安装。

城市热力管网设计规定

压力管道设计技术规定（城市热力管网）

为了节约能源，保护环境，促进生产，改善人民生活，发展我国城市集中供热事业，提高集中供热工程设计水平和城市热力管道设计质量，特制定本文件。 1 范围 本标准规定了城市热力管网的设计 本标准适用于由供热企业经营，以热电厂或区域锅炉房为热源，对多个用户供热，自热源至热力站的城市热力管网；也适用于城市热力管网新建、扩建或改建的管道、中继泵站和热力站等工艺系统管道设计；也适用于热水热力管网供热介质设计压力小于或等于2.5MPa，设计温度小于或等于200℃；蒸汽热力管网供热介质设计压力小于或等于1.6MPa，设计温度小于或等于350℃。 2引用标准 下列标准中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用标准，其最新版本适用于本规定。 工业设备及管道绝热工程设计规范 GB 50264 建筑设计防火规范 GB 50016 城市供热管网工程施工及验收规范 CJJ 28 城市热力管网设计规范 CJJ 34 城市供热管网质量检验、评定 CJJ/T 81 城市供热系统安全运行技术规程 CJJ/T 88 3供热介质选择 3.1 对民用建筑物采暖、通风、空调及生活热水热负荷供热的城市热力管网应采用水作 供热介质。 3.2 同时对生产工艺热负荷和采暖、通风、空调、生活热水负荷供热的城市热力管网供 热介质按下列原则确定： a)当生产工艺热负荷为主要负荷，且必须采用蒸汽供热时，应采用蒸汽作供热介质； b)以水为供热介质能够满足生产工艺需要（包括在用户处转换为蒸汽），且技术经济合理时，应采用水作为供热介质； c) 当采暖、通风、空调热负荷为主要负荷、生产工艺又必须采用蒸汽供热，经技术 经济比较认为合理时，可采用水和蒸汽两种供热介质。 4热力管网型式的确定

关于市政供热管网设计的探讨

关于市政供热管网设计的探讨 发表时间：2018-10-18T11:59:24.907Z 来源：《防护工程》2018年第12期作者：郭志嘉 [导读] 作为基础设施建设的重点工程城市集中供热管网的优化设计也越来越受到人们的普遍关注，笔者从事城市供热管网设计工作多年，就城市集中供热管网的优点、目前存在的问题及优化设计策略进行一下分析，以力求对同行有所帮助。 郭志嘉 身份证：2302061988XXXX1114 摘要：随着社会经济的不断发展，生活水平的提高，人们对城市基础设施建设的要求也越来越高，作为基础设施建设的重点工程城市集中供热管网的优化设计也越来越受到人们的普遍关注，笔者从事城市供热管网设计工作多年，就城市集中供热管网的优点、目前存在的问题及优化设计策略进行一下分析，以力求对同行有所帮助。 关键词：市政；供热管网；设计；探讨 在城市生产生活中，集中供热系统发挥着十分重要的作用。随着人们节能、环保意识的不断加深，供热系统优化设计成了社会各界普遍关注的一个热点问题。在开展供热系统优化工作的过程中，尤其要做好供热管网的优化工作，这对于节约建设成本、控制热能损耗、保护城市环境而言均具有十分积极的意义。 1 城市集中供热的优势 作为现代化城市的文明标志和发展方向，城市集中供热具有显著的经济效益和社会效益，不仅能为城市提供稳定、可靠的优质热源，而且对于节约能源，改善大气环境，减少城市大气污染，有效利用城市空间等方面都具有重要作用。集中供热与其他供热方式相比，具备以下五大优势： 1.1 一次投资，长期受益。采用集中供热不仅可节约市区内宝贵的土地资源，降低人力、物力资源的消耗，更重要的是，还能有效避免其他供热方式因受设备使用年限限制，而周期性地更换供热设施的弊端，真正让用户一次投资，长期受益。 1.2 经济实用，效益明显。据专家分析测算，综合考虑初装费和运行费用，集中供热与其他供热方式相比，其经济性、舒适性和室温稳定性明显优于其他供热方式。虽然煤、水、电等原材料价格不断上扬导致了供热价格水涨船高，但是，作为低品位能源，城市集中供热与其他高品位能源相比将长期保持价格上的优势。 1.3 用途广泛，使用方便。城市集中供热既可冬季采暖、夏季制冷和常年提供生活热水，又可用于工矿企业的生产运行。同时，也可用蒸汽蒸做食品，为宾馆、饭店、商场、医院、写字楼等提供极其便利的服务条件。 1.4 运行科学，安全可靠。随着集中供热技术上的不断成熟、完善，越来越多的新材料、新技术、新工艺被广泛应用，其安全可靠性大大提高。 1.5 环保节能，净化大气。由于集中供热作为国家大力倡导的环保型供热方式，对控制大气环境污染能起到积极的作用，环境效益明显，所以，市政府近年来始终重视城市集中供热事业的发展，在实施“蓝天工程”和创建国家环保模范城市工作中，坚决取缔1０吨以下燃煤锅炉，积极提倡和推行集中供热。 2 城市集中供热管网布置的类型 城市集中供热管网的布置与热媒种类、热源与热用户的相互位置有一定的关系，其布置应考虑系统的安全性和经济性。城市供热系统的特点是热用户分布区域广、分支多。在管网发生事故时，通常允许有若干小时的停供修复时间。有些热网为提高供热可靠性和应付供热发展的不确定性，在规划设计时就将热网像市政给水管网一样成网格状布置，但这样存在一定的问题，热网水力工况和控制十分复杂，同时网格状管网投资非常高。在城市多热源联合供热时，有些规划设计时将热网主干线设计成环管网环状布置，用户管网是从大环网上接出的枝状管网，这种布置方式具有供热的后备性能，运行安全可靠，但热网水力工况和控制比较复杂，投资很高。 在充分考虑系统的安全性和经济性的前提下，认为城市热力管网应是多条枝状管网放射型布置。在规划设计时，根据城市规模、热用户分布及热源位置布置几条输配主干线，在实施过程中根据供热能力和热用户情况，逐步完善不同的主干线。 当城市供热主干线骨架形成后，适当敷设连通管，正常工作时关闭连通管上的阀门，而当主干线某段出事故时，又可利用连通管进行供热。这种热网布置形式保证了枝状管网适应不确定热用户的发展，如果一条干管供热能力不够，敷设相邻干管时加大其供热能力就可以解决，以达到供热管网输配能力最优化，不必像环状管网那样先埋入较大管道去等负荷确定的热用户。 随着经济的发展和居民生活质量的提高，城市集中供热因其易控制、能源利用率高、供热范围广和环境影响较低等优势得到迅速发展。但随着城市集中供热的推广和室内采暖系统采用热计量，也产生了一系列的问题，对城市集中供热管网的设计也提出了更高的要求。 3 市政集中供热管网的优化设计策略 供热网的设计需考虑它的技术性、初投资和运行中的能量输送损失这三个方面，对于一个布局已定的供热网的设计，存在着寻求这三个目标综合起来的优化问题，然而技术、经济和能量这三个目标之间是矛盾的。追求高的经济目标，将导致降低热网运行的能量目标，如何将这三个目标统一起来，形成一个综合的目标，是解决布局已定的树状热网设计最优化的关键问题。因此有必要对供热管网的优化设计进行理论分析，逐步引申和发展，以解决热网系统问题。在具体的设计供热管网过程中可以从以下方面出发来优化供热管网的设计。 3.1优化供热网网路 室外供热管网是供热系统中投资最多、施工最繁重的部分，供热外网的网路形式对于供热的可靠性、系统的机动性、运行是否方便以及经济效益有着很大的影响。合理地确定供热管网平面的定线工作，对节省投资、保证热网安全可靠地运行和施工维修方便等，都具有重要的意义。 供热管网布置原则是应在城市建设规划的指导下，考虑热负荷分布、热源位置、与各种地上、地下管道及构筑物、园林绿地的关系和水文、地质条件等多种因素，经技术经济比较确定。供热管线平面位置的确定应遵守如下基本原则。 3.1.1 经济上合理：主干线力求最直，主干线尽量走热负荷集中区。 3.1.2 技术上可靠：线路应尽可能走过地势平坦、土质好、水位低的地区。尽量避开土质松软地区、地震断裂带、滑坡危险地带以及地

供热课程设计

供热工程课程设计 主要内容和要求： 1．热负荷计算 2．散热设备选择及计算 3．管网水力计算 4．绘制图纸若干张 一：参数： 1、设计题目：西安某宿舍楼采暖 2、气象资料： 西安冬季供暖室外计算温度 tw= -5℃ 冬季主导风向东北 朝向修正系数n值：北 0.05 东北 0.05 东 -0.05 东南 -0.13 南 -0.02 西南 -0.13 西-0.05 西北 0.05 3、土建资料： 1）外墙：实心粘土砖370 2）外窗：铝合金中空玻璃 3）门：单层实体木门； 4）屋面：平屋面上人屋面。传热系数K＝0.467W/（m2·℃）； 5）地面为不保温地面，K值按地带决定。 6）层高：3.0m，窗台距室内地坪1m，窗户高度均为1.5m。 4、热源：室外供热管网，供水温度95℃，回水温度70℃。引入管处供水压力满足室内供暖要求。 5、建筑概况：总层数三层，总高度9m总面积1160m2 二：热负荷计算 供暖系统热负荷：是指在设计室外温度tw下,为达到室内温度tn，供暖系统在单位时间内向建筑物供给的热量Q。 1）：Q=Q1+Q2+Q3 Q1:围护结构传热耗热量 Q2：由门窗缝隙渗入室内的冷空气耗热量，称为冷风渗透耗热量 Q3：加热由门、孔洞及相邻房间侵入的冷空气耗热量，称为冷风侵入耗热量

2）：围护结构的基本耗热量 A: a t t KF q w n )('-=' q '——围护结构的基本耗热量，W ； K ——围护结构的传热系数，W/（㎡·℃）； F ——围护结构的面积，㎡； tn ——冬季室内计算温度，℃； w t '——供暖室外计算温度，℃； a —围护结构的温差修正系数。 然后进行修正 由于不需要考虑风力附加耗热量和高度附加耗热量，只需要进行朝向修正耗热量。 围护结构传热系数K 值 均匀多层材料（平壁）的传热系数K K = 1 R 0 =1 1a 0 + Σδi λi + 1 a w = 1 R n +R j +R w W/(m 2·℃) R 0——维护结构的传热阻，m 2 ·℃/ W a n ,a w ——维护结构内、外表面的换热系数，W/(m 2 ·℃) R n ,R w ——维护结构内、外表面 的传热阻，m 2 ·℃/ W δi ——维护结构各层的厚度，m λi ——维护结构各层材料的导热系数，W/(m 2·℃) R j ——由单层或多层材料构成的维护结构个材料层的热阻 B: 附加耗热量计算公式 Q = Q j (1 + βch + βf ) Q: 考虑各项附加后，某围护的耗热量 Q j —某围护的基本耗热量 βch —朝向修正 βf : 风力修正

室外供暖管道施工工艺

室外供暖管道施工工艺 一、施工准备 （一）材料要求： 1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。 5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。 （二）主要机具： 1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。 （三）作业条件： 1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无

杂物，沟宽及沟底标高尺寸复核无误。 2 安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。 3 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。 二、施工工艺 （一）工艺流程： 防腐保温→放线定位→管道敷设→补偿器安装→水压试验→砌井、铺底砂→防腐保温修补→填盖细砂→回填土夯实 （二）直埋管道安装： 1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。 2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。 3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。 4 管道应先在沟边进行分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。

CJJ34-2010《城市热力网设计规范》[1]

城市热力网设计规范 第一章总则 第1.0.1条为节约能源，保护环境，促进生产，方便人民生活，加速发展我国城市集中供热事业，提高集中供热工程设计水平，特制订本规范。 第 1.0.2条本规范适用于以热电厂或区域锅炉房为热源热泵新建或改建的城市热力网管道、中断泵站和用户热力站等工艺系统设计。其它型式热源的城市热力网设计可参考本规范。供热介质设计参数适用范围： 一、热水热力网压力小于或等于2.5MPa，温度小于或等于200°C； 二、蒸汽热力网压力小于等于1.6MPa, 温度小于或等于350°C。 第1.0.3条城市热力网设计应符合城市规划，做到技术先进，经济合理、安全适用，并注意美观。 第1.0.4条城市热力网设计除执行本规范外，在地震、湿陷性黄土、膨胀土等地区进行排水和煤气热力网工程设计时，尚应遵守现行的《室外给水排水和煤气热力工程抗震设计规范》TI32，《湿陷性黄土地区建筑规范》TJ25,《膨胀土地区建筑技术规范》GBJ112以及国家和有关专业部门颁发的有关标准、规范的规定。 第二章耗热量 第一节热负荷 第2.1.1条热力网支线及用户热力站设计时，采暖、通风、空调及生活热水热负荷，应采用经核实的建筑物设计热负荷。 第2.1.2条没有建筑物设计热负荷资料时，或热力网初步设计阶段，民用建筑的采暖、通风、空调及生活热水热负荷，可按下列方法计算： 一、采暖热负荷 Qn=q·A10-3 （2.1.2-1) 式中 Qn—采暖热负荷，kw； q—采暖热指标，W/m，可按表2.1.2-1取用； A—采暖建筑物的建筑面积，m2。 采暖热指标推荐值表2.1..2-1 建筑物类型住宅居住区综合学校办公医院托幼旅馆商店食堂餐厅影剧院大礼堂体育馆 热指标（W/m2） 58-64 60-67 60-80 65-80 60-70 65-80 115-140 95-115 115-165 注：热指标中包括约5%的管网损失在内。 二、通风、空调冬季新风加热热负荷 Qtk=k1Q`n （2.1.2-2) 式中 Qtk—通风、空调新风加热热负荷，KW； Q`n—通风、空调建筑物的采暖热负荷，KW； k1—计算建筑物通风、空调新风加热热负荷的系数，可取0.3-0.5. 三、采暖期生活热水平均热负荷 Qsp=0.001163(mv(tr-t1))/T (2.1.2-3) 式中 Qsp—采暖期间生活热水平均热负荷，KW； m—用热水单位数（住宅为人数，公共建筑为每日人次数，床位数等）； v —用热水单位每日热水量，L/d,按《建筑给水排水设计规范》GBJ15选用； tr—生活热水温度°C，按热水用量标准中规定的温度取用；

室外供热管网设计资料

课程设计说明书 题目：郑州市武警培训学校供热 工程设计 院（部）：热能工程学院 专业：热能与动力工程 班级：热动112 姓名： 学号： 指导教师： 完成日期：

一、设计现状 (4) 1.1 我国城市供热的技术走向 (4) 1.2原始资料 (4) 二、设计方法及步骤 (5) 2.1集中供热系统 (5) 2.2 热负荷的类型 (5) 2.3 热负荷的计算 (5) 2.3.1热负荷的计算方法 (5) 2.3.2 采暖设计热负荷的计算 (6) 2.3.3热源位置 (7) 2.3.4 管网的走向 (7) 2.3.5 敷设方式 (7) 2.3.6热水管网系统的定压方式 (11) 2.4 管道水力计算 (12) 2.4.1 确定各用户的设计流量 (13) 2.4.2水力简图如下 (14) 2.4.3 供热网路主干、支线计算 (16) 2.5 水压图的绘制 (19) 2.5.1 绘制网路水压图的必要性 (19) 2.5.2 网路水压图的原理及其作用 (19) 2.5.2.1 水压图绘制原理 (19) 2.5.2.2 水压图绘制的作用 (19) 2.5.3 绘制水压图的原则和要求 (19) 2.6设备的选择 (22) 2.6.1 换热器的选择和计算 (22) 2.6.2 热网循环泵的选择计算 (22) 2.6.3 补给水泵的选择计算 (24) 2.6.4除污器的选择 (25) 2.6.5钠离子交换器的选择 (26) 2.7热源辅助设备的选择计算 (26) 2.7.1 软化装置的选择 (26) 2.7.2管道的保温与防腐 (27) 三.热系统的运行调节 (27) 3.1 初调节原理 (28) 3.2 集中调节 (28) 3.3 管网布置的合理性 (29) 3.3.1分析热用户连接方式的经济技术分析 (29) 3.3.2 热网的定压方式的经济型分析 (29) 3.3.3 供热管道平面布置的经济性分析 (29) 3.4 管道水力计算的经济性分析 (30) 3.4.1 管道水力计算的经济原则 (30) 3.4.2 管径的选择 (30)

小区热力管网及换热站工程设计

供热课程设计说明书 题目：长春市曙光小区热力管网 及换热站工程设计 院（部）：热能工程学院 专业：热能与动力工程(热电) 班级：热动102 姓名： 学号： 指导教师： 完成日期：

摘要 本设计名为长春市曙光小区室外供热管网和换热站工程设计。 随着国家计量供热的逐步推行，供热行业面临着新的机遇和挑战。计量供热是供热行业从粗放型管理方式向精细型管理方式的一次深刻转变。计量供热的主目标是节能环保。计量供热的成功实行必须依托高精确的热网调控。而热网的高精确调控基础是热网的设计和建设。这对我们供热系统的设计人员和施工人员提出了新的更高的要求。能否设计出满足热网精确调控需求的供热系统是当前我们设计人员面临的一道重要难题。 供热工程是现代化城市重要的基础设施，也是城市公共事业的一项重要设计。各地区都努力从现有条件出发，积极调整能源结构，研究多元化的供热方式，实现供热事业的可持续发展，实现计量供热的节能目标。计量供热不仅能给城市提供稳定的可靠地高品位热源，改善人民生活环境。而且能节约能源，减少城市污染。有利于城市美化，有效地利用城市空间。城市供热管网的设计，首先要在总体规划的指导下，既要为今后的发展留有余地，又要实事求是的对热负荷进行调查和计算。在了解热负荷的性质、类别、用途等多方面现场的资料后，进行供热外网的设计。 本次设计以节能建筑的热指标为基础，以热网的精确调节为最终目标，尽量降低热网的各项指标，尽量应用精确调节的阀门和设备，为计量供热打好基础。 本设计以经济、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。 关键词：集中供热；供热管网;换热站；节能；

室外供热管道安装施工方案

室外供热管道安装施工方案 1 范围 本方案适用于热水供应管道直埋安装工程。 2 施工准备 2.1 材料要求： 2.1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2.1.2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 2.1.3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 2.1.4 附属装置：补偿器、法兰等应符合设计要求应有产品合格证及说明书。 2.1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。 2.2 主要机具： 2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.2.2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。 2.3 作业条件： 2.3.1 安装管道时，必须在沟底找平夯实，沿管线铺设位置

无杂物，沟宽及沟底标高尺寸复核无误。 3 操作工艺 3.1 工艺流程： 防腐保温→放线定位→挖管沟→管道敷设→补偿器安装→水压试验→砌井→防腐保温修补→填盖细砂→回填土夯实 3.2 直埋管道安装： 3.2.1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。 3.2.2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。 3.2.3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。 3.2.4 应先把管道放在管沟旁，采用汽车吊车把管放入沟槽内，然后采用手动葫芦对正调直，吊装时沟内不得站人。 3.2.5 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。 3.2.6 阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。 3.2.7 管道水压试验，应按设计要求和规范规定，办理隐检试压手续，把水泄净。

室外供热管道安装

（一）室外供热管道安装 1、施工准备 （1）技术准备 （1）施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。 （2）已有经过审批的施工组织设计施工方案，并向施工人员进行交底。 （3）技术人员应向班组进行技术交底、质量安全交底，使施工人员掌握操作工艺。 （2）材料要求 （1）管材：碳素钢管、无缝钢管、镀锌钢管应有产品合格证，管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。 （2）管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 （3）各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 （4）附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求，应有产品合格证及说明书。 （5）型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电焊条等符合设计要求。（3）作业条件 （1）施工所需临时设施及“三通一平”已经解决，现场各种预制场地已经落实。离现场较近，运输方便；在雨季不会积水。 （2）管道、管件及阀门均已检验合格，具有技术资料，并与设计核对正确无误。 （3）管道两端起止点的设备已安装好，并且设备的二次灌浆的强度已经达到要求。 （4）施工组织及人员准备 （1）施工组织应保证重点，统筹安排； （2）采用先进技术，推进施工标准化、机械化； （3）科学地安排施工计划，保证连续均衡地进行施工； （4）保证工程质量，做到安全施工； （5）讲究经济效益，努力降低工程成本；

（6）应配备有较高业务水平的管道技术人员、土建技术人员； （7）应配备满足施工需要的技术工人，如管道工、电焊工、气焊工、油漆工、起重工、泥瓦工等。 2、管道及配件安装 （1）材料质量要求 （1）主要材料、成品、半成品、配件、和设备必须具有质量合格证明文件，规格、型号及性能监测报告应符合国家技术标准或设计要求，进场时应做检查验收，并经监理工程师核查确认。 （2）所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。 （3）管材钢号应从耐压、耐温两方面满足工作条件的要求，耐压从管壁厚度上解决，耐温根据从介质工作温度的不同选用不同的钢号。 （4）管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。（2）操作工艺 1）通用工艺 （1）管沟的开挖见室外给水管管沟开挖。 （2）室外热力管道支架制作安装。 2）管架基础施工 ①根据设计图纸进行测量，每个管、架位置上打进中心桩（或中心控制桩），然后用白灰放出管架基础坑的位置线。 ②采用人工挖土，沿灰线直边切出坑槽边的轮廓线。一、二类土，按30cm分层逐步开挖，三、四类土，先用镐翻动按30cm分层，每挖一层清底一次。出土堆放先向远处松甩，挖土距坑槽底约15－20cm处，先预留不挖，下道工序进行前，按控制抄平木桩找平。 ③进行混凝土基础的施工，同时，要把事先按设计图预制好的铁件（地脚螺栓或预留孔洞）即时预埋好，用水平仪找准设计标高。如果为预埋地脚螺栓，要注意找直、找正。在丝扣部位刷上黄油后用灰袋纸或塑料布包扎好，防止损坏丝扣。 3）管架和管道支座预制 ①按设计图纸编制加工草图，按程序进行放样，放样前将钢平台清理干净，校核

热力管道设计技术规定

1 目的 为规范公司内部城市热力管网设计，特制定本规定。 2 范围 本规定适用于城市热力网设计。本次规定暂以蒸汽作为主要供热介质编制，今后将补充热水热力网设计的有关规定。 3 职责 由设计部负责组织实施本规定。 4 工程设计基础数据 基础数据应为项目所在地资料，以下为镇海炼化所在地资料。 自然条件 气温 年平均气温：℃ 极限最高气温：℃(1988年7月20日) 极端最低气温：－℃(1977年1月31日) 最热月平均气温：℃(7月) 最冷月平均气温：℃ 防冻温度：℃ 湿度 年平均相对湿度：79% 月平均最大相对湿度：89% (84年6月) 月平均最小相对湿度：60% (73年12月,80年12月,88年11月) 气压 年平均气压：百帕 年极端最高气压：百帕(81年12月2日) 年极端最低气压：百帕(81年9月1日) 夏季(7、8、9月)平均气压：百帕 夏季(7、8、9月)平均最低气压：百帕(72年7月)

冬季(12、1、2月)平均气压：百帕 冬季(12、1、2月)平均最高气压：百帕(83年1月) 降雨量 多年平均降雨量：mm 年最大降雨量：mm(83年) 一小时最大降雨量：mm(81年7月30日6时44分开始) 十分钟最大降雨量：mm(81年7月30日7时22分开始) 一次最大暴雨量及持续时间：mm (出现在81年9月22日14时16分至23日18时16分) 雪 历年最大积雪深度：14 cm(77年1月30日) 风向 全年主导风向：东南偏东；西北；频率10% 夏季主导风向：以东南偏东为主 冬季主导风向：以西北为主 附风玫瑰图 风速、风压 风速 夏季风速(7、8、9月平均)：m/s 冬季平均风速(12、1、2月平均)：m/s 历年瞬间最大风速：>40m/s(1980年8月28日NNW、1988年8月7日N) 最大台风十分钟平均风速：m/s(1988年8月8日E) 30年1遇10分钟平均最大风速：~ m/s(十米高,省气象局) 基本风压 ～(按离海较远取小值,靠近海岸取大值) 最大冻土层深度及地温 冻土层深度： 最大冻土层深度：50mm 地温: m最低月平均地温(2月)：℃

浅谈集中供热管网的设计

浅谈集中供热管网的设计 浅谈集中供热管网的设计 摘要：随着经济发展和居民生活质量的提高，城市集中供热得到迅速发展。对供热系统提出了更高的要求。本文主要介绍热负荷的分类、热指标的确定、供热参数的选择、水压图的绘制、供热管网的敷设方式等方面，阐述了直埋供热管线的设计要点及预制直埋保温管的主要质量要求，以保证供热质量。 关键词：热负荷，热指标，供热管网，敷设方式 1前言 改革开放20年来，我国的集中供热事业获得了长足的发展，目前我国 668 个城市中，268个城市建设有集中供热设施，全国集中供热面积已达86540万平方米。随着城市集中供热的迅速发展，热网越来越显示出其重要性。由于热网工程规模大、造价高，且影响面广，涉及城市规划建设和环境美化。保证供热质量能否把生产的热能根据热网用户需要进行合理分配，这就要求热网在设计过程中选择最优方案、进行最佳设计。 2集中供热管网的设计 2.1热负荷 2.1.1热负荷的分类 热负荷分为生产热负荷、采暖通风热负荷、生活热负荷和空调冷负荷。生产热负荷主要是指用于生产工艺过程所需要的热负荷；采暖通风热负荷是指当室外空气温度降低到供暖设计温度时，为保持室内空气温度符合设计要求，需由供热设备向房间输入的热量；生活热负荷是指民用建筑和工厂中生活用热。由于在山西地区集中供热管网主要为采暖热负荷，在省会城市太原部分管网考虑了一部分空调冷负荷。因此文中主要对采暖热负荷相关内容进行论述。 热负荷的确定是一项细致的工作，设计中需反复计算及核定。热负荷分为季节性热负荷和固定常年热负荷两种。山西省适用于季节性热负荷，其特点与室外气象条件有着密切关系，所以在调查时要考虑

供热工程课程设计书

目录 第1章《供热工程》课程设计具体内容 (2) 第2章方案比较 (2) 第3章供暖热负荷计算 (3) 3.1 外围护结构的基本耗热量计算 (3) 3.2门窗的冷风渗透耗热量计算 (3) 3.3下面以101房间为例计算房间的热负荷 (4) 第4章散热器的选型及安装形式 (5) 4.1散热器的选择 (5) 4.2 散热器的布置 (5) 4.3 散热器的安装尺寸应保证 (6) 4.4暖气片片数计算过程 (6) 4.5以一层女厕所101为例说明暖气片的计算过程 (6) 第5章系统水利计算 (7) 5.1水力计算步骤 (7) 5.2 系统水力计算实例 (8) 5.3其他环路的水力计算 (11) 二环路水力计算 (11) 三环路水力计算 (13) 四环路水力计算 (16)

第1章《供热工程》课程设计具体内容 刚刚 （一）地址：郑州 （二）原始参数资料： 1、设计题目：郑州某办公楼采暖设计 2、气象资料： 郑州冬季供暖室外计算温度 t ′ = -5℃ w =3.4m/s 冬季室外平均风速υ w 冬季主导风向西、西北 由暖通空调设计规范可知中国民用建筑室内计算温度的范围为16℃-24℃，所以可得图中各房间的计算温度为：18℃ 注：内走廊、楼梯等公共区域不采暖。 3、围护结构： 1）外墙（自外至内）：内墙面刮腻子（20mm）+kp1空心砖（200mm）+15mm喷涂硬泡聚氨酯+20mm聚苯颗粒保温+20mm聚合物砂浆加强面层+20mm外涂材料装饰，K＝1.14W/（m2·K）； 2）内墙：20mm水泥砂浆+175mm砖墙+20mm水泥砂浆，K＝2.344W/（m2·K）； 3）外窗类型：PVC框+Low-E中空玻璃6+12A+6遮阳型，传热系数K＝2.444W/（m2·K）； 4）外门系列：节能外门，传热系数K＝3.02W/（m2·K）； 5）屋顶：70mm双面彩钢板聚苯保温夹芯板，传热系数K＝0.91W/（m2·K）； 6）楼板：7mm五夹板+370mm热流向下（水平 7）层高：3.0m，窗台距室内地坪1m，窗户高度均为1.5m。 4、热源：室外供热管网，供水温度95℃，回水温度70℃。引入管处供水压力满足室内供暖要求。 5、建筑条件图3张。 （三）设计计算： 1、供暖热负荷计算； 2、散热器选择计算； 3、管道系统水力平衡计算； 4、供暖附件或装置的选择计算； （四）制图： 1、施工图设计，主要包括：设计总说明及设备材料表、供暖系统平面图、供暖系统图、大样图等； 2、设计计算说明书一份 （五）主要参考资料 1、采暖通风与空气调节设计规范（GB 50019－2003） 2、《实用供热空调设计手册》建工版 第2章方案比较 该宿舍楼供热系统作用范围比较大，，上供下回和下供下回的比较中，后者具有如下特点： 1.美观，房间内的管路数减少，可集中进行隐藏处理。 2.在下部布置供水干管，管路直接散热给室内，无效热损失小。

室外采暖管线改造安装施工方案范文

室外采暖管线改造安装施工方案

建设、振兴等小区供热管线维修 工程施工组织设计 编制人：辛培东 审核人: 批准人: 单位:胜利油田华胜电业建筑有限责任公司 年月日 施工组织设计报审表 工程名称:建设、振兴等小区供热管线维修

目录 一、工程概况 二、编制依据 三、施工部署 四、施工准备 五、施工方法

六、施工进度计划 七、工程质量计划 八、劳动力需求计划 九、临时设施规划 十、施工总平面布置 十一、主要技术经济指标和保证措施 １、ＨＳＥ管理措施 ２、文明施工措施 ３、雨季施工措施 ４、保修措施和交付使用服务后承诺 一、工程概况 本工程为建设、振兴等小区供热管线维修改造修工程,地点位于仙河镇,施工范围为建设、振兴室外管线改造，管线采用直埋敷设，管沟全长为:5500米。 二、编制依据 1、图纸会审纪要及技术交底 2、施工图纸 3、执行标准及规范 ①JGJ59-99《建筑施工安全检查标准》 ②GB50242- 《建筑给、排水及采暖工程施工质量验收规范》 ③JGJ33- 《建筑机械使用安全技术规程》 ④GB50235-97《工业金属管道工程施工及验收规范》 ⑤GBJ126《工业设备及管道绝热工程施工及验收规范》

⑥GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》 ⑦GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 ⑧CJJ28- 《城镇供热管网工程施工及验收规范》 三、施工部署 1、项目组织机构 （1）项目组织机构图: 根据本工程的实际情况，我公司专门成立建设、振兴小区供热管线维修工程施工项目部，严格按照项目法施工管理模式组织施工。项目部设项目经理一名，施工队长一名，质量技术员一名，项目部下设工程土建组、工程安装组、工程防腐组三个职能部门，项目组织机构图详见下图。 仙河镇建设、振兴小区供热管线维修工程组织机构图: （2）职责： ①项目经理:负责本项目的总体工作部署，是工程进度、成本控制、HSE 管理和质量目标的决策者，全面负责项目的各项工作，对业主和公司负责，是本工程第一责任人。

室外供热管网安装工艺标准

室外供热管网安装工艺标准 8.1 适用范围 本标准适用于本公司施工范围内厂区及民用建筑群（住宅小区）的饱和蒸汽压力不大于0.7MPa,热水温度不超过130C的室外供热管网安装工程的施工。 8.2 材料要求 1.管材规格、型号、壁厚应符合设计文件及产品标准要求。管材不得弯曲、无锈蚀、无E 刺、重皮及凹凸不平等缺昭。 2.管件符合设计文件及产品标准要求。有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 3.并类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。 4.减压阔、疏水器、过滤器、补偿器、法兰等附属装置符合设计文件及产品标准要求，有产品合格证及说明书。

8.3 主要机械设备 1.主要机械：挖掘机、电动套丝机、砂轮机、砂轮锯、试压泵、电焊机、角向磨光机、直向电动砂轮机等。 2.主要工具：手锤、弯管器、捻凿、空压机、套丝板、管子割刀、倒链、管钳、麻绳、台虎钳、铁锹、铁镐、大锤、手动葫芦拉力器、活扳手。 3.检测工具：水平仪、经纬仪、水平尺、压力表、钢卷尺、游标卡尺、塞尺等。 8.4 作业条件 1.室外供热管道安装前上道工序及相关工序已完成，且验收合格。 2.管道两端起止点的设备已安装好，且设各支座的二次灌浆的强度已经达到要求。 4.直埋管沟沟底找平夯实，无杂物，沟宽及沟底标高尺寸复合无误。 5.安装架空干管，应先搭好脚手架，稳装好管道支架后安装。 6.专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，操作工人应进行岗前培训。 8.5 施工操作工艺

8.5.1直埋管道敷设工艺流程 管够施工卜|管道防腐、保温宀|管道安装宀|附件安装］-水 8.5.2直埋管道敷设工艺 (1). 1).材料准备 a 所用材料进场时有出厂合格证，应对品种、规格、外观等进行验收。 包装应完好，表面无划痕及外力冲击破损。 b. 型钢、圆钢、管卡、螺栓、焊条等符合设计及规范要求。 c. 入库的合格材料保管应分类标识堆放 2).技术准备 a. 设计及其它技术檔齐全，并经会审。 b. 熟悉和掌握国家及地方施工验收规范、技术规程。 c. 编制施工组织设计或施工方案。 d. 按批准的施工组织设计或施工方案，向施工操作人员进行技术交 (2).管沟施工 参照《室外给水管网安装工艺标准》 6.5.4 的相关规定执行。 (3).管道防腐、保温 ① ?管道防腐，应预先集中进行，管道两端预留出焊口的距离，焊口 处应在 施工准备— 系统冲洗—土方回填—

室外供热管网设计

目录 第一章工程概述 第一节供热系统的区域简介 (1) 第二节原始资料 (2) 第三节热源状况介绍 (2) 第二章热负荷计算 第一节热指标的选择 (2) 第二节热负荷的计算 (2) 第三节绘制热负荷延续时间图 (3) 第四节供暖年耗热量以及耗煤量的计算 (7) 第三章供暖方案的确定 第一节热媒的选择 (8) 第二节热媒参数的确定 (11) 第三节供热管网的平面布置 (13) 第四节管网附件设计原则 (17) 第四章管道水力计算 第一节管道水力计算图绘制 (21) 第二节确定计算管路 (22) 第三节比摩阻的选择 (22) 第四节阻力平衡的原则及措施 (23) 第五节水力计算 (24) 第五章系统水压图、调节方式和系统工艺设备、设施的选择第一节系统定压方式的确定 (52) 第二节供热系统原理图 (56) 第三节水压图的绘制 (57) 第四节供热系统的调节方式及调节曲线的绘制 (58) 第五节供热系统工艺设备的选择 (59) 第六章管道保温结构和管网土建措施 第一节管道的保温选择和计算 (64) 第二节管沟形式和检查井的确定 (68)

第三节固定蹲位置的确定及推力计算 (69) 参考文献 (70) 第一章概述 第一节供热系统的区域简介 1 地理位置 河北省张家口市，又称“张垣”“武城”。位于中国河北省西北部，地处京、冀、晋、蒙四省市区交界处，是北京的北大门，也是历史上兵家必争之地，重要的地理文化名城。全市辖4区、13县、2个管理区，1个高新区，总面积3.7万平方公里，分为坝上、坝下两个不同的自然区域，总人口450万人，其中农业人口310 万人。张家口的发源地是现位于桥西区的堡子里一带，这里的发展是整个张家口逐步繁荣的历史见证。大境门、清远楼、堡子里建筑群、鸡鸣驿、五郭台长城、张家口市区段长城、冰山梁长城（长城最高点2211米）、蔚县古城、怀来古城、黄帝祠（中华三祖堂）、中华合符坛、小五台山、蔚县空中草原、镇朔楼、崇礼长城岭滑雪场、翠云山滑雪场、云泉寺、赐儿山、安家沟生态旅游、水母宫、赤城朝阳观、野狐岭古战场、元中都遗址、素葬楼、坝上草原、爱吾庐-冯玉祥将军故居（桥东区德胜街45号）、赤城温泉、黑龙山国家森林公园、蔚州暖泉书院、桥西抡才书院、蔚县南安寺塔、金阁山（丘处机修炼地）、蔚县代王城遗址、天漠、官厅湖（新中国第一座水库）、蔚州灵岩寺、水母宫地下长城。 而容辰庄园处于张家口市桥东区胜利南路市迎宾大路一侧，是未来新旧城区的交汇点，地理位置得天独厚。规划投资5亿多元人民币，占地面积15公倾。规设计划建设面积24.5万平方米，其中住宅建筑面积16万平方米，由多层和高层组成；商业建筑面积4万平方米；星级酒店及高级写字楼4.5万平方米；沿街为425米长，25米宽的欧式风情商业走廊；社区绿化率达30%，使用新欧式古典主义为主体的建筑设计风格。它将成为张家口市中心的主要景观之一。附近又有超市发，国美电器，苏宁电器，中美电器商场。还有一些餐饮店、休闲店、品牌店、美发店，麦当劳就在容辰小区门口。这些店铺属于容辰小区一部分，一出门就是超市，麦当劳，上岛，阿迪，耐克，所以最方便就是容辰小区了。 2 气候条件 张家口属于温带大陆性气候，四季分明，雨热同季，昼夜温差大，冬季寒冷，夏季凉爽，适合人类居住。 3 资源与产业
