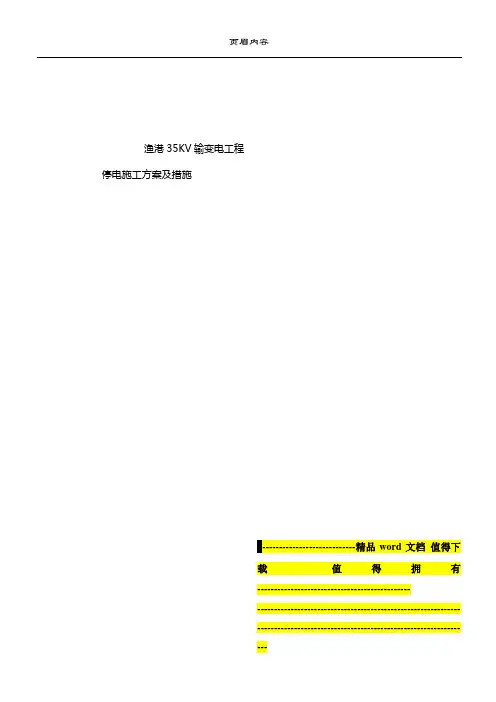

渔港35KV输变电工程
停电施工方案及措施
----------------------------精品word文档值得下载值
得拥有----------------------------------------------
天津兆沣电力工程有限公司
一、工程概况：
1、本工程拟在现状南友11#杆大号侧117米处和137米处分别新建35JGu33-9m塔（无地线塔头）一基（B1、B2），自现状南友、南双线分别T接一回电缆线路引下（现状四回路中上侧的两回110kV 线路不做改动）。
二、停电
第一次停电
1、停电线路：南友、南双35KV线路同塔
2、停电时间：年月日6：00 至年月日18：00 （2天）
3、停电工作范围：南友、南双11#-12#。
4、停电前准备工作：
平整停电施工场地，运输施工材料、机械。
5、停电工作内容：南友、南双11#-12#线路。
----------------------------精品word文档值得下载值
得拥有----------------------------------------------
第一天
（1）、停电后6：00至8：00在南友、南双11#和12塔：验电挂接地线4组。
（2）、8：00至12 ：00在南双、南友11#、12#塔打拉线，同时用吊车组立B1#、B2#铁塔。
（3）、12：00至16：00南双11#-B1#、B1#-B2#、B2#-南双12#塔放紧线，南双电缆终端头搭引、跳线安装。
（4）、16：00至17 ：00线路验收及检修、合格后拆地线2组。
（5）、17：00至18：00南环110kV变电站35Kv出线至渔港35kV变电站送电。
第二天
（1）、6：00至12：00南友11#-B1#、B1#-B2#、B2#-南友12#塔放紧线，电缆终端头搭引。
（2）、12：00至15 ：00 跳线安装、线路检修。
（3）、15：00至17：00线路验收。验收合格后折除接地线2组
（4）、17：00至18：00南环110kV变电站35Kv出线至渔港35kV变电站送电。
备注：南双停电1天，南友停电2天。
三、停电作业安全措施
杆塔组立安全预防措施：
1、高空作业人员必须经过培训、考试并取得合格证，无高空作业证人员严禁登高作业
2、进入施工。现场要正确佩戴安全帽，高空作业人员应衣着灵便穿软底鞋，并正确配戴和使
用个人安全防护用品。
3、吊装方案和现场布置应符合施工工艺技术措施的规定，工器具不得超载使用。
4、组塔起吊施工作业现场必设专人指挥，指挥旗号必须明确、及时、清晰。塔片就位时严禁
将手指伸入螺栓孔内找正。
4、组立塔起吊物件时，其重量必须控制在施工工艺允许范围内，严禁超重起吊。
5、高处作业所用的工具、材料应放在工具袋内或用绳索绑牢，上下传递物件应用传递绳传
递，严禁抛扔，严禁空中缀物。
6、高处作业人员必须糸好安全带（绳）。安全带（绳）必须拴在牢固的构件上，并不得低挂
高用。施工过程中应随时检查安全带（绳）是否拴牢。
7、组立塔过程中，起吊物件垂直下方严禁有人。在受力钢丝绳的内角侧严禁有人
8、不得利用树木或外露岩石作牵引或制动等主要受力锚桩。
----------------------------精品word文档值得下载值
得拥有----------------------------------------------
9、杆塔上应避免上下交叉作业，上下交叉作业或多人在一处作业时，应互相照应，密切配合。
10、高外作业人员在转移作业位置时不得失去保护，必须正确使用速差器，手扶的构件必须
牢固。
11、抬重物时必须同肩、同起、同落、前后应互相照应，互相配合，并有专人负责。
12、铁塔组立第一节完毕后应把接地连接好，雷雨、大风大雾天气严禁高空作业。
13、杆塔组立施工现场作业必须严格遵守≤电力安规≥有关规定进行操作，严禁违章作业
导地线展放安全预防措施：
1、全体施工人员在施工过程中，必须严格执行电力建设安全工作规定和电业安全工作规程（电
力线路部分）的有关规定；
2、停电工作前，应向全体工作人员布置停电措施，严格执行工作票制度。明确停电线路名称、
时间及工作范围。停电、送电工作必须指定专人负责，严禁采用口头或约时停电、约时送电的方式进行任何工作。
3、在未接到停电工作命令前，严禁任何人接近带电体。
4、停电工作前必须作好周密安排，提前做好停电前的准备工作。
5、明确组织分工及各工序施工方案，现场必须严格执行。
6、严格执行停电、验电、封地制度，两端验电封地后再下达开始工作命令。
7、停电工作结束应对现场全面检查，两端拆除地线后现场工作人员不准再攀登杆塔。
8、现场工作负责人当面接到持票人停电许可工作令后，现场工作负责人、持票人双方办完许可工作手续后，现场工作负责人向工作班成员交代工作票上所列的安全措施及注意事项、停电范围、停电时间，要正确安全的组织工作，督促监护工作班人员，遵守电业安全工作规程（电力线路部分）对有触电危险，施工复杂，容易发生事故的工作，要设专人监护，现场工作负责人不得离开施工现场。
9、在停电线路工作地段挂接地线前要先验电，验电器选用相应电压等级专用验电器验电，验
电时要逐相进行，验明却无电压后，应即在工作地段两端封地，封挂地线按操作程序进行，戴绝缘手套，设专人监护，人身不得碰接地线。
----------------------------精品word文档值得下载值
得拥有----------------------------------------------
10、进入施工现场人员必须戴安全帽和个人防护用具，在展放导、地线过程中，通讯必须畅通。以防损坏导、地线。塔上、下传递工具、材料必须用传递绳传递。
11、搭火过程中，要按照审批的相色图核对，送电前要再次核对相色，确定无误后方可送电。
12、恢复送电前，必须进行现场全面检查，无误后方可交令送电。交令后无论线路是否送电，
任何人不准接近带电体。
导地线架设安全预防措施：
1、高空作业人员必须经过培训、考试并取得合格证，无高空作业证人员严禁登高作业。
2、进入施工现场要正确佩戴安全帽，高空作业人员应衣着灵便穿软底鞋，并正确配戴和使用
个人安全防护用品。
3、高处作业所用的工具、材料应放在工具袋内或用绳索绑牢，上下传递物件应用绳索吊送，
严禁抛扔。所用工器具必须检查，不合格严禁使用。
4、高处作业人员必须系好安全带（绳）。安全带（绳）必须拴在牢固的构件上，并不得低挂
高用。施工过程中应随时检查安全带（绳）是否拴牢。
5、杆塔上应避免上下交叉作业，上下交叉作业或多人在一处作业时，应互相照应，密切配合。
6、导线、地线升空、紧线、平衡挂线通讯必须畅通，施工现场布置必须符合施工工艺规定，
所使用的工具器不得以小代大使用。不得利用树木或外露岩石作牵引或制动等主要受力锚桩。
7、导、地线升空作业必须使用压线装置，严禁直接用人力压线，导、地线升空作业应与紧线
作业密切配合并同时进行；在转角杆塔档内升空作业时，导线、地线的线弯内角侧和余线圈内不得站人。
8、在紧线过程中钢丝绳受力内侧严禁站人。严禁跑磨。紧线时导线垂直下方严禁站人。
9、压线滑车应设控制绳。压线钢丝绳回松应缓慢。
10、高处断线时作业人员不得站在放线滑车上操作；割断最后一根导线时，应注意放止滑车晃
动。
11、为预防雷电以及临近高压电力线作业时必须按安全技术规定装设可靠原接地装置。紧线段
内的接地装置应完整并接触良好，耐张塔挂线前，应用导体将耐张绝缘子串短接。
12、平衡挂线时严禁在耐张塔两侧的同相导线上进行其它作业。待割的导线应在断线点两端事
----------------------------精品word文档值得下载值
得拥有----------------------------------------------
先用绳索绑牢，割断后应通过滑车将导线松落至地面。
13、挂线时当连接金具接近挂点时应停止牵引，然后作业人员方可从安全位置到挂线点操作。
挂线后应缓慢回松牵绳，同时应观察耐张金具和杆塔的受力情况。
14、紧线、平衡挂线施工现场安规作业必须严格按照≤电力≥及施工作业指导书的有关规定进
行操作，严禁违章作业。
15、做到文明施工，不违章作业，服从指挥，做到三不伤害。
附件安全预防措施：
1、高空作业人员必须经过培训、考试并取得合格证，无高空作业证人员严禁登高作业。
2、进入施工现场要正确佩戴安全帽，高空作业人员应衣着灵便穿软底鞋，并正确配戴和使用
个人安全防护用品。
3、高处作业所使用的工具、材料应放在工具袋内或用绳索绑牢，上下传递物件应用绳索吊送，
严禁抛扔
4、高处作业人员必须系好安全带（绳）。安全带（绳）必须拴在牢固的构件上，并不得低挂
高用。施工过程中应随时检查安全带（绳）是否拴牢。
5、杆塔上应避免上下交叉作业，上下交叉作业或多人在一处作业时，应互相照应，密切配合。
6、附件安装施工作业前作业人员必须对专用工具和安全用具进行外观检查，不符合要求者严
禁使用，所使用的工具器不得以小代大。
7、附件安装作业区间两端必须装设保安接地线，作业人员必须在装设保安接地线后，方可进
行附件安装，地线附件安装前，必须采取接地措施。
8、附件（包括跳线）全部安装完毕后，应保留部份接地线并作好记录，竣工验收后方可拆除。
9、双钩紧线器或链条葫芦应挂在横担的施工孔上提升导线；无施工孔时，承力点位置应经计
算确定并在绑扎衬垫软物。相邻杆塔不得同时在同相位安装附件，作业点下方不得有人
10、附件安装时，安全带（绳）拴在横担主材上，不得拴在绝缘子串上
11、在跨越电力线、公路的线段杆塔上安装附件时，必须采取防止导线或地线坠落的措施。（即
用钢丝绳套作二道防止导地线坠落保险）
12、附件安装施工作业现场必须严格按照≤电力≥及施工作业指导书的有关规定进行操作。
----------------------------精品word文档值得下载值
得拥有----------------------------------------------
施工安全组织机构图：
总包单位安全组织机构图
