神州数码交换机基本配置
恢复交换机的出厂设置
命令：set default
功能：恢复交换机的出厂设置。
命令模式：特权用户配置模式。
使用指南：恢复交换机的出厂设置，即用户对交换机做的所有配置都消失，用户重新启动交换机后，出现的提示与交换机首次上电一样。
注意：配置本命令后，必须执行write 命令，进行配置保留后重启交换机即可使交换机恢复到出厂设置。
举例：
Switch#set default
Are you sure? [Y/N] = y
Switch#write
Switch#reload
进入交换机的Setup配置模式
命令：setup
功能：进入交换机的Setup配置模式。
命令模式：特权用户配置模式。
使用指南：在Setup配置模式下用户可进行IP地址、Web 服务等的配置。
举例：
Switch#setup
Setup Configuration
---System Configuration Dialog---
At any point you may enter Ctrl+C to exit.
Default settings are in square brackets [ ].
If you don't want to change the default settings, you can input enter.
Continue with configuration dialog? [y/n]:y
Please select language
[0]:English
[1]:中文
Selection(0|1) [0]:0
Configure menu
[0]:Config hostname
[1]:Config interface-Vlan1
[2]:Config telnet-server
[3]:Config web-server
[4]:Config SNMP
[5]:Exit setup configuration without saving
[6]:Exit setup configuration after saving
配置交换机IP 地址
首先配置主机的IP地址，要与交换机的VLAN1 接口IP地址在同一个网段。如交换机的VLAN1接口IP地址为10.1.128.251，则可以设置主机的IP地址为10.1.128.252。在主机上执行“ping 10.1.128.251”命令，显示是否ping 通；若ping 不通，则检查原因。
下面简单介绍配置DCS-3950 的VLAN1 接口的IP地址配置命令，在进行带内管理之前，必须通过带外管理即Console 口方式配置交换机的IP地址，配置命令如下（以后如不
特殊说明，所有的交换机配置时的提示符均采用Switch）：
Switch>
Switch>en
Switch#config
Switch(Config)#interface vlan 1
Switch(Config-If-Vlan1)#ip address 10.1.128.251 255.255.255.0
Switch(Config-If-Vlan1)#no shutdown
设置T elnet用户
登录到Telnet 的配置界面，需要输入正确的登录名和口令，否则交换机将拒绝该Telnet 用户的访问。该项措施是为了保护交换机免受非授权用户的非法操作。若交换机没有设置授权Telnet 用户，则任何用户都无法进入交换机的CLI 配置界面。因此在允许Telnet 方式配置管理交换机时，必须在Console 口方式的全局配置模式下使用命令telnet-user
Switch>en
Switch#config
Switch(Config)#telnet-user test password 0 test
启动交换机的HTTP Server功能
Console 方式下的全局配置模式下使用命令ip http server 启动HTTP Server 功能，使能Web 配置。配置如下：
Switch>en
Switch#config
Switch(Config)#ip http server
设置W eb用户
登录到Web 的配置界面，需要输入正确的登录名和口令，否则交换机将拒绝该HTTP 访问。该项措施是为了保护交换机免受非授权用户的非法操作。若交换机没有设置授权Web 用户，则任何用户都无法进入交换机的Web 配置界面。因此在允许Web 方式配置管理交
换机时，必须在Console方式下的全局配置模式下使用命令web-user
Switch>en
Switch#config
Switch(Config)#web-user admin password 0 digital
神州数码交换机路由器命令汇总(部分) 2016年3月23日星期三修改_________________________________________________________________________ 注：本文档命令为最简命令，如不懂请在机器上实验 注：交换机版本信息： DCRS-5650-28(R4) Device, Compiled on Aug 12 10:58:26 2013 sysLocation China CPU Mac 00:03:0f:24:a2:a7 Vlan MAC 00:03:0f:24:a2:a6 SoftWare Version 7.0.3.1(B0043.0003) BootRom Version 7.1.103 HardWare Version 2.0.1 CPLD Version N/A Serial No.:1 Copyright (C) 2001-2013 by Digital China Networks Limited. All rights reserved Last reboot is warm reset. Uptime is 0 weeks, 0 days, 1 hours, 42 minutes 路由器版本信息： Digital China Networks Limited Internetwork Operating System Software DCR-2659 Series Software, Version 1.3.3H (MIDDLE), RELEASE SOFTWARE Copyright 2012 by Digital China Networks(BeiJing) Limited Compiled: 2012-06-07 11:58:07 by system, Image text-base: 0x6004 ROM: System Bootstrap, Version 0.4.2 Serial num:8IRTJ610CA15000001, ID num:201404 System image file is "DCR-2659_1.3.3H.bin" Digital China-DCR-2659 (PowerPC) Processor 65536K bytes of memory,16384K bytes of flash Router uptime is 0:00:44:44, The current time: 2002-01-01 00:44:44 Slot 0: SCC Slot Port 0: 10/100Mbps full-duplex Ethernet Port 1: 2M full-duplex Serial Port 2: 2M full-duplex Serial Port 3: 1000Mbps full-duplex Ethernet Port 4: 1000Mbps full-duplex Ethernet Port 5: 1000Mbps full-duplex Ethernet Port 6: 1000Mbps full-duplex Ethernet
程控交换机如何设置程控交换机设置方法.txt世上最珍贵的不是永远得不到或已经得到的，而是你已经得到并且随时都有可能失去的东西！爱情是灯，友情是影子。灯灭时，你会发现周围都是影子。朋友，是在最后可以给你力量的人。程控交换机如何设置程控交换机设置方法 程控交换机在选购回来必须经过一番设置才能得心应手的使用，下文将会详细介绍程控交换机设置方法。 程控交换机设置方法 程控交换机所有编程在8000分机上操作。输入正确的代码会有证实音，“嘟”的一声。(如无8000分机可以拨129查物理号,报000就是总机。) 首先找到程控交换机的功能字头，由于出厂功能字头是“1”，重庆地区大部分改为了“3”，可以用125，225，325试一下能否报分机号码。如125能报分机号，您的功能字头没有变。如变了说明书所有的“1”字头改为相应的功能字头。 进入编程状态首先在8000总机上：提机拨18*，挂机。(五分钟内不必重新输入) 注意：如能字头有变，相应的18*也改变。如：功能字头是3，就是38* 了(千万注意这一点!!) 进入编程状态(在8000总机上)：提机拨18* 1、分机号码弹编(即改分机号码) 代码是：*11* 物理号 * 想要的分机号 # 物理号可以拨129查询，想要的分机号不能与交换机有的号码相重。 2、分机等级限制设置 1级国际国内，2级国内，3级市话及本地网 6级只能内部电话 *10* 等级 * 分机号 # 3、分机来电显示开通设置：*55*1*# *56*1*# *69*1*# 4、中继外线开通设置 开通第1条外线TRK01：*44*1*01# 关：*44*0*01# 开通第2条外线TRK02：*44*1*02# 关：*44*0*02#
神州数码交换机“生成树”配置 SwitchA配置： SwitchA（config）#spanning-tree（开启生成树）SwitchA（config）#spanning-tree mode mstp （选择生成树模式） SwitchA（config）#spanning-tree mst configuration (进入生成树实例配置) SwitchA（config-mstp-region）#name MSTP （设置MSTP域名为MSTP） SwitchA（config-mstp-region）#revision-level 2 （设置MSTP修正级别） SwitchA（config-mstp-region）#instance 0 vlan 10 (创建实例0将Vlan10划分进去) SwitchA（config-mstp-region）#instance 1 vlan 20 (创建实例1将Vlan20划分进去) SwitchA（config）#spanning mst 0 priority 0
（配置实例0的优先级为0，也是交换机的优先级，根交换机） SwitchA（config）#spanning mst 1 priority 4096 注：这儿的优先级越低越优先，优先级默认为32768，只能为4096的倍数。 SwitchB配置： SwitchB（config）#spanning-tree（开启生成树）SwitchB（config）#spanning-tree mode mstp （选择生成树模式） SwitchB（config）#spanning-tree mst configuration (进入生成树实例配置) SwitchB（config-mstp-region）#name MSTP （设置MSTP域名为MSTP） SwitchB（config-mstp-region）#revision-level 2 （设置MSTP修正级别） SwitchB（config-mstp-region）#instance 0 vlan 10 (创建实例0将Vlan10划分进去) SwitchB（config-mstp-region）#instance 1 vlan 20 (创建实例1将Vlan20划分进去) SwitchA（config）#spanning mst 0 priority 4096 SwitchA（config）#spanning mst 1 priority 0
第7章综合实训 7.1 综合实训一 1．背景介绍 下图为园区网络的拓扑图，网络中使用了两台三层交换机DCRS-5526A和DCRS-5526B 提供内部网络的互联，网络边缘采用了一台路由器DCR-1702用于连接到internet，DCR-2611用于模拟Internet中的路由器。 DCRS-5526A上连接一台PC，PC处于Vlan100中。DCRS-5526B连接一台FTP服务器和一台打印服务器，两台服务器处于VLAN200中，DCRS-5526A与DCRS-5526B之间使用交换机间链路相连。DCRS-5526A与DCRS-5526B使用具有三层特性的物理端口与DCR-1702相连。在internet上有一台与DCR-2611相连的外部Web服务器。 说明：本实验采用的设备均为神州数码公司网络产品。其中DCRS-5526为三层交换机。 综合实训实验图如图7.1所示。 图7.1 综合实训1实验图 为了实现网络资源的共享，需要PC机能够访问内部网络中的FTP服务器，以实现文件的上传和下载，并且PC机需要连接到打印服务器以进行远程的打印操作，PC机需要能够通过园区网络连接到internet的Web服务器，并能够进行Web网页的浏览。 其中各计算机的IP地址及网关配置说明 计算机IP 子网掩码网关 PC机192.168.100.100 255.255.255.0 192.168.100.1 FTP服务器192.168.200.10 255.255.255.0 192.168.200.1 打印服务器192.168.200.20 255.255.255.0 192.168.200.1 Web服务器100.1.1.2 255.255.255.0 100.1.1.1
Alcatel 程控交换机操作 一、修改权限 （1）xa000000>mgr 上面通过回车键来选择 在Directory Number：输入你所要修改的分机号码，然后按F1确定
出局权限修改：找到Public Network Category : 这一项，输入你要修改的等级对应表：4---内线 3---市话 2---国内 1---国际 分机互打权限修改：找到Connection Category Id：这一项输入你要修改的等级对应表：1：表示客房的连接等级 0、3、4：表示办公的连接等级 1可以拨打1、3、4 0可以拨打0、3、4 3可以拨打0、3、4 4可以拨打0、1、3、4 修改好后按F1键确定 出现如上的对话框表示成功 退出按F2键即可 二、代答组 1、设置代答组 （1）xa000000>mgr
上面通过回车键来选择 在Directory Number：输入你所要修改的分机号码，然后按F1确定
找到Pick up Group Name : 输入组名即可。 2、查看代答组成员 mgr----users------Consult/Modify 双击回车键，把 All instances 选中 光标下移，在Set filters这一项回车，出现如下图
光标往下移找到 Pick up Group Name,回车，在Pick up Group Name前面会出现一个+号 然后按F1键确认 光标移到虚线位置，输入你要查找的代答组名
按2下F1键就会出现如下图 这样就可以看到在这个代答组里的成员了 退出用F2键 3、删除代答组 删除代答组只能在分机上一个一个的删除 找到Pick up Group Name Pick up Group Name : ""
第一部分交换机配置 一、基础配置 1、模式进入 Switch> Switch>en Switch#config Switch(Config)#interface ethernet 0/2 2、配置交换机主机名 命令：hostname <主机名> 3、配置交换机IP地址 Switch(Config)#interface vlan 1 Switch(Config-If-Vlan1)#ip address 10.1.128.251 255.255.255.0 Switch(Config-If-Vlan1)#no shut 4、为交换机设置Telnet授权用户和口令： 登录到Telnet的配置界面，需要输入正确的用户名和口令，否则交换机将拒绝该Telnet用户的访问。该项措施是为了保护交换机免受非授权用户的非法操作。若交换机没有设置授权Telnet用户，则任何用户都无法进入交换机的Telnet配置界面。因此在允许Telnet方式配置管理交换机时，必须在Console的全局配置模式下使用命令username
神州数码交换机基本配置 恢复交换机的出厂设置 命令：set default 功能：恢复交换机的出厂设置。 命令模式：特权用户配置模式。 使用指南：恢复交换机的出厂设置，即用户对交换机做的所有配置都消失，用户重新启动交换机后，出现的提示与交换机首次上电一样。 注意：配置本命令后，必须执行write 命令，进行配置保留后重启交换机即可使交换机恢复到出厂设置。 举例： Switch#set default Are you sure? [Y/N] = y Switch#write Switch#reload 进入交换机的Setup配置模式 命令：setup 功能：进入交换机的Setup配置模式。 命令模式：特权用户配置模式。 使用指南：在Setup配置模式下用户可进行IP地址、Web 服务等的配置。 举例： Switch#setup Setup Configuration ---System Configuration Dialog--- At any point you may enter Ctrl+C to exit. Default settings are in square brackets [ ]. If you don't want to change the default settings, you can input enter. Continue with configuration dialog? [y/n]:y Please select language [0]:English [1]:中文 Selection(0|1) [0]:0 Configure menu [0]:Config hostname [1]:Config interface-Vlan1 [2]:Config telnet-server [3]:Config web-server [4]:Config SNMP [5]:Exit setup configuration without saving [6]:Exit setup configuration after saving
程控交换机的各种功能设置 程控交换机的各种功能设置是相同的，但是要到通信公司营业处开通相关的业务才能用。 程控交换机功能 1、闹钟服务 登记：*55*HHMM# 当您在预定时间前不需要闹钟服务时，可在听拨号音后，按“#55*HHMM#”耳机中听到证实音，说明此项服务已取消，否则需重新操作。其中“HHMM”与登记时的“HHMM”相同。 2免打扰服务(Don't Disturb Service)又称“暂不受话服务”。当您在某一段时间里不希望有来话干扰时，可以使用该项服务。登记免打扰服务不能同时登记转移呼叫服务、缺席用户服务、遇忙回叫服务。 使用方法： 设置：拿起听筒听到拨号音后按*56#，如听筒中听到证实音，即登记生效，否则需挂机后重新操作。 取消：听到拨号音后，按#56#，听到证实音，即此项服务已取消。否则，需重新操作。 注意：当您不需要免打扰服务时，一定要取消此项功能，否则别人无法打入。
3、转移呼叫 使用这项功能用户可根据需要将呼叫本机上电话转移到其它电话上(含移动电话)。 分为三种情况： A、无条件呼叫转移 设置：用户摘机后拨*57*+目标电话号码# 取消： 1)在本机上撤消时，用户摘机后拨#57# 2)在被转移的临时指定的话机上撤消时，用户摘机拨#57*+用户本机电话号码# B、无应答呼叫转移 当外线用户拨打本机用户时，本机用户不应答，20秒后自动转移到设定的目标电话上。 设置：用户摘机后拨*41*+目标电话号码#响应，挂机即可。 取消： (1)在本机上撤消，用户摘机拨#41#+目标电话#响应，挂机。 (2)在被转移的程控电话上撤消，用户摘机后拨#41*+本机电话号码# C、遇忙呼叫转移 当用户电话正在使用时，拨叫进来的电话将自动转移到设定的目标电
路由 ssh aaa authentication login ssh local aaa authentication enable default enable enable password 0 123456 username admin password 0 123456 ip sshd enable ip sshd auth-method ssh ip sshd auth-retries 5 ip sshd timeout 60 TELNET R1_config#aaa authentication login default local R1_config#aaa authentication enable default enable R1_config#enable password 0 ruijie R1_config#line vty 0 4 R1_config_line#login authentication default R1_config_line#password 0 cisco 方法2，不需要经过3A认证 R1_config#aaa authentication login default none R1_config#aaa authentication enable default enable R1_config#enable password 0 cisco R1_config#line vty 0 4 R1_config_line#login authentication default CHAP认证单向认证，密码可以不一致 R2_config#aaa authentication ppp test local R2_config#username R2 password 0 123456 R2_config_s0/2#enc ppp R2_config_s0/2#ppp authentication chap test R2_config_s0/2#ppp chap hostname R1 R1_config#aaa authentication ppp test local R1_config#username R1 password 0 123456 R1_config_s0/1#enc ppp R1_config_s0/1#ppp authentication chap test R1_config_s0/1#ppp chap hostname R2
神州数码交换机路由器知识要点 https://www.doczj.com/doc/366730444.html, 2010年02月27日来源：本站原创作者：佚名收藏本文交换机 1. 交换机恢复出厂设置及其基本配置. 1) //进入特权模式 2) del config.text 2. Telnet方式管理交换机. 1) //进入全局配置模式 2) enable password 0 [密码] 3) Line 0 4 4) Password 0 [密码] 5) Login 3. 交换机文件备份、升级、还原。 1) rgnos.bin系统文件 2) config.text配置文件 4. Enable密码丢失的解决办法 1) 重启 2) CTRL+C 3) 选择 4 （file） 4) 1 (移除) 5) Config.text 6) Laod （重启） 5. 交换机Vlan的划分
1)Vlan 10 2) In vlan 10 3) Ip add [IP] [子网掩码] 6. 交换机端口与Mac绑定和过滤 1) //进入串口 2) sw mode trunk sw port-security 3) sw port-security mac-address [MAC] mac-address-table static address [MAC] vlan-ID interface ethernet [要绑定的端口] 7. 生成树实验 1) spanning-tree 8. 交换机链路聚合 1) Int aggregateport 1 2) sw mode trunk 3) //进入串口 4) port-group 1 9. 交换机端口镜像 1) monitor session 1 source interface fastEthernet 0/2 both //被镜像的 2) monitor session 1 destination interface fastEthernet 0/3 //镜像端口 10. 多层交换机静态路由实验 1) ip route [存在的IP段] [子网掩码] [下一跳IP] 11. RIP动态路由 1) router rip
10级网络设备常规实训【router】文档 -2011-2012学年第一学期- 实训老师：沈广东刘海涛 编辑：蒋立彪沈广东 目录 一、路由器基本配置-------------------------------------------03 二、使用访问控制列表（ACL）过滤网络数据包-------06 三、路由器的NAT功能--------------------------------------08 四、路由器DHCP 配置--------------------------------------10 五、本地局域网互联（路由协议配置）------------------14 六、使用DCVG-204实现VOIP ---------------------------19 七、跨路由使用DCVG-204---------------------------------22
一、路由器基本配置 一、试验目的： 1．掌握路由器本地设置的方法。 2．掌握路由器设置命令。（设置端口IP） 3．掌握路由器远程设置的方法。（telnet 服务） 二、试验设备 1．DCR-1700路由器1台 2．Console 线、直通双绞线 3．DCRS-3926S交换机1台 三、试验拓扑结构 ：192.168.1.2/24 192.168.1.254 线 //思考1：如果路由器要直接和PC连接，是用直通线？还是交叉线？ 三、实验任务及步骤 １.Console 口连接 ２.任务模式：enable 特权配置模式 Config 全局配置模式 ３.测试计算机与路由器的连通性 PC机配置： Route 配置： Router#delete this file will be erased,are you sure?(y/n)y no such file Router#reboot Do you want to reboot the router(y/n)? //恢复出厂设置并重启 Router_config#hostname RouterA RouterA _config# //修改主机名 RouterA _config#interface fastEthernet 0/0 （//进入100M端口，） //思考2：若想进入10M口如何？ // RouterA _config#interface ethernet 0/1 进入10M口

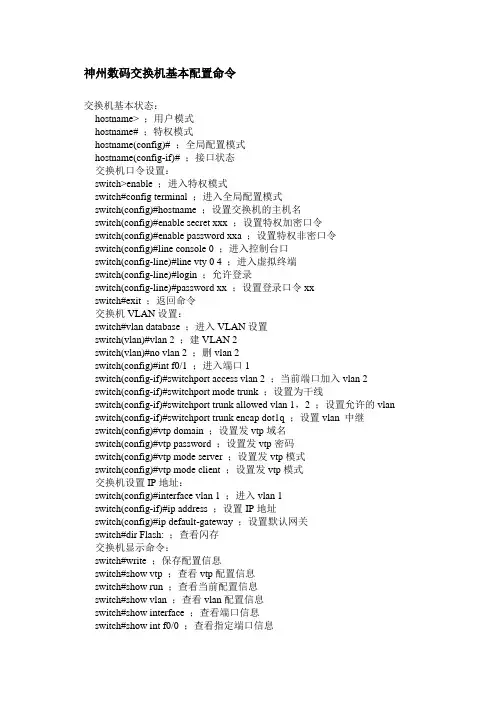

神州数码交换机配置基本命令 交换机基本状态： hostname> ；用户模式 hostname# ；特权模式 hostname(config)# ；全局配置模式 hostname(config-if)# ；接口状态 交换机口令设置： switch>enable ；进入特权模式 switch#config terminal ；进入全局配置模式 switch(config)#hostname ；设置交换机的主机名 switch(config)#enable secret xxx ；设置特权加密口令 switch(config)#enable password xxa ；设置特权非密口令 switch(config)#line console 0 ；进入控制台口 switch(config-line)#line vty 0 4 ；进入虚拟终端 switch(config-line)#login ；允许登录 switch(config-line)#password xx ；设置登录口令xx switch#exit ；返回命令 交换机VLAN设置： switch#vlan database ；进入VLAN设置 switch(vlan)#vlan 2 ；建VLAN 2 switch(vlan)#no vlan 2 ；删vlan 2 switch(config)#int f0/1 ；进入端口1 switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2 switch(config-if)#switchport mode trunk ；设置为干线 switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继switch(config)#vtp domain ；设置发vtp域名 switch(config)#vtp password ；设置发vtp密码 switch(config)#vtp mode server ；设置发vtp模式 switch(config)#vtp mode client ；设置发vtp模式 交换机设置IP地址： switch(config)#interface vlan 1 ；进入vlan 1 switch(config-if)#ip address ；设置IP地址 switch(config)#ip default-gateway ；设置默认网关 switch#dir Flash: ；查看闪存 交换机显示命令： switch#write ；保存配置信息 switch#show vtp ；查看vtp配置信息 switch#show run ；查看当前配置信息 switch#show vlan ；查看vlan配置信息 switch#show interface ；查看端口信息 switch#show int f0/0 ；查看指定端口信息 完了最最要的一步。要记得保存设置俄，
