郑州轻工业学院
课程设计说明书题目：模拟巴特沃斯带通滤波器的设计
姓名：XX
院（系）：计算机与通信工程学院
专业班级：通信工程13-01班
学号：5413070401XX
指导教师：XX
成绩：
时间：2015年12月28日至2015年12月31日
郑州轻工业学院
课程设计任务书
题目模拟巴特沃斯带通滤波器的设计
专业、班级通信工程13-01班学号 5413070401XX姓名 XX
主要内容、基本要求、主要参考资料等：
1、主要内容
其上、下边带1dB处的通带临界频率分别为20kHz和30kHz，当频率低于15kHz 时，衰减要大于40dB，采样周期为10微妙，求出这个数字滤波器的传递函数，输出它的幅频特性曲线，观察其通带衰减和阻带衰减是否满足要求。
2、基本要求
1）编制MATLAB下的m文件实现主要内容；
2）书写课程设计报告；
3）认真阅读有关的课程理论知识及实验指导书中有关数字滤波器的设计；
4）独立编写正确、符合设计要求的程序代码。
3、主要参考资料
杨永双、冯媛.数字信号处理实验指导书.郑州：郑州轻工业学院出版，2015.
高西全、丁玉美编著.数字信号处理.第三版.西安：西安电子科技大学出版，2008
完成期限：
指导教师签名：
课程负责人签名：
年月日
目录
1.理论介绍 (4)
1.1MATLAB概述 (4)
1.2滤波器设计 (4)
2.设计目的、要求、指标 (5)
2.1设计目的 (5)
2.2设计要求 (5)
2.3实验原理与方法 (5)
2.4设计指标 (6)
3.程序代码和结果分析 (7)
3.1程序流图 (7)
3.2程序代码 (7)
3.3结果分析 (9)
3.3.1仿真结果 (9)
3.3.2结果分析 (11)
心得体会 (11)
参考文献 (12)
附：课程设计成绩评定表 (13)
1.理论介绍
1.1MATLAB概述
MATLAB是一个可视化的计算机程序，被广泛地应用在科学运算领域里。它具有功能强大、使用简单等特点，内容包括：数值计算、符号计算、数据拟合、图像处理、系统模拟和仿真分析等功能。此外MATLAB还可以进行动画设计、有限元分析等等。
MATLAB系统包括五个主要部分：
（1）开发环境：这是一组帮助你使用MATLAB的函数和文件的工具和设备。这些工具大部分是图形用户界面。它包括MATLAB桌面和命令窗口，命令历史，和用于查看帮助的浏览器，工作空间，文件和查找路径。
（2）MATLAB数学函数库：这里汇集了大量计算的算法，范围从初等函数如：求和，正弦，余弦和复数的算术运算，到复杂的高等函数如：矩阵求逆，矩阵特征值，贝塞尔(Bessel)函数和快速傅立叶变换等。
（3）MATLAB语言：这是一种高水平的矩阵/数组语言，含有控制流语句，函数，数据结构，输入/输出，和面向对象编程特征。它允许“小型编程”以迅速创立快速抛弃型程序，以及“大型编程”以创立完整的大型复杂应用程序。
（4）句柄制图：这是MATLAB制图系统。它包括高级别的二维、三维数据可视化，图像处理，动画，以及表现图形的命令。它还包括低级别的命令，这使你不但能在MATLAB 的应用中建立完整的图形用户界面，而且还能完全定制图形的外观。
（5）MATLAB应用程序界面(API)：这是使你编写与MATLAB相合的C或Fortran程序的程序库。它包括从MATLAB中调用程序（动态链接），调用MATLAB为计算引擎，和读写MAT-文件的设备。
1.2滤波器设计
在数字信号处理中，滤波占有极其重要的作用，滤波器是谱分析、雷达信号处理、通信信号处理应用中的基本处理算法。目前常用的滤波器设计方法普遍采用Matlab仿真。
巴特沃斯滤波器模拟低通滤波器的平方幅频响应函数为：
其中Wc为低通滤波器的截止频率，N为滤波器的阶数。
巴特沃斯滤波器的特点：通带内具有最大平坦的频率特性，且随着频率增大平滑单调下降；阶数愈高，特性愈接近矩形，过渡带愈窄，传递函数无零点。
2.设计目的、要求、指标
2.1设计目的
本次数字电路课程设计的主要目的有以下几点：
1.熟练掌握MATLAB 软件系统；
2.使学生的数字信号知识系统化、完整化；
3.掌握在MATLAB环境下进行信号产生、信号变换、滤波器设计的方法；
4. 初步了解和掌握工程实践中的设计思想和设计方法，具有开发信号分析、仿真系统的基本能力；
5. 为后继课程的教学打下扎实基础。
2.2设计要求
（1）认真阅读有关的课程理论知识及实验指导书中有关数字滤波器的设计；
（2）独立编写正确、符合设计要求的程序代码；
（3）调试程序，得到相应的性能曲线（幅频、相频）与系统函数；
（4）观察图形显示，比照所给性能要求，若不满足，则重复（2）与（3）；
（5）独立完成规定的其它设计任务。
2.3实验原理与方法
从模拟滤波器设计IIR数字滤波器具有四种方法：微分－差分变换法、脉冲响应不变法、双线性变换法、z平面变换法。工程上常用的是其中的两种：脉冲响应不变法、双线性变换法。脉冲响应不变法需要经历如下基本步骤：由已知系统传输函数H(S)计算系统冲激响应h(t)；对h(t)等间隔采样得到h(n)=h(n T)；由h(n)获得数字滤波器的系统响应H(Z)。这种方法非常直观，其算法宗旨是保证所设计的IIR滤波器的脉冲响应和模拟滤波器的脉冲响应在采样点上完全一致。而双线性变换法的设计准则是使数字滤波器的频率响应与参考模拟滤波器的频率响应相似。
脉冲响应不变法一个重要的特点是频率坐标的变换是线性的，其确定是有频谱的周期延拓效应，存在频谱混叠的现象。为了克服脉冲响应不变法可能产生的频谱混叠，提出了双线性变换法，它依靠双线性变换式：s=（1-z-1）/（1+z-1），z=（1+s）/（1-s），其中s=σ+jΩ，z=re jw
建立其S平面和Z平面的单值映射关系，数字域频率和模拟域频率的关系是：Ω=tg （w/2），w=2arctg（Ω）由上面的关系式可知，当Ω→∞时，w终止在折叠频率w=π处，
整jΩ个轴单值的对应于单位圆的一周。因此双线性变换法不同于脉冲响应不变法，不存在频谱混叠的问题。从式还可以看出，两者的频率不是线性关系。这种非线性关系使得通带截至频率、过渡带的边缘频率的相对位置都发生了非线性畸变。这种频率的畸变可以通过预畸变来校正。用双线性变换法设计数字滤波器时，一般总是先将数字滤波器的个临界频率经过式的频率预畸变，求得相应参考模拟滤波器的个临界频率，然后设计参考模拟滤波器的传递函数，最后通过双线性变换式求得数字滤波器的传递函数。这样通过双线性变换，正好将这些频率点映射到我们所需要的位置上。参考模拟滤波器的设计，可以按照一般模拟滤波器设计的方法，利用已经成熟的一整套计算公式和大量的归一化设计表格和曲线。这些公式、表格主要是用于归一化低通原型的。通过原型变换，可以完成实际的低通、带通和高通滤波器的设计。在用双线性变换法设计滤波器的过程中，我们也可以通过原型变换，直接求得归一化参考模拟滤波器原型参数，从而使得设计更加简化。
综上所述，以低通数字滤波器设计为例，可以将双线性变换法设计数字滤波器的步骤归纳如下：
1．确定数字滤波器的性能指标。这些指标包括：通带、阻带临界频率fp，fs；通带内的最大衰减rp；阻带内的最小衰减rs；采样周期T；
2．确定相应的数字频率，wp=2πfpT，ws=2πfsT；
3．计算经过频率预畸变的相应参考模拟低通原型的频率，Ωp=tg（wp/2），Ωs=tg （ws/2）；
4．计算低通原型阶数N；计算3dB归一化频率Ωc，从而求得低通原型的传递函数Ha（s）；
5．用变换公式s=1-z-1/（1+z-1），代入Ha（S），求得数字滤波器的传世函数。
6．分析滤波器频域特性，检查其指标是否满足要求。
2.4设计指标
模拟带通滤波器的设计指标有wp, wp, rp和rs。wp：通带截止频率；
ws：阻带截止频率；rp：通带中最大衰减系数；rs：阻带最小衰减系数。rp和rs一般用dB数表示。对于单调下降的幅度特性，可表示成：
如果Ω=0处幅度已归一化到1，即|Ha(j0)|=1,αp和αs表示为：
3.程序代码和结果分析
3.1程序流图
3.2程序代码
fs=100000;fc=[20000,30000]; fr=[15000,35000];
rp=1;rs=40; % rp通带最大衰减 rs阻带最小衰减 fs抽样频率 fr阻带上下边界频率wp=2*pi*fc; ws=2*pi*fr;
%巴特沃斯滤波器
[N,wn]=buttord(wp, ws, rp, rs, 's');%N滤波器的阶数，wn截止频率
[b1,a1]=butter(N,wn,'s');%b1分子系数的矢量式，a1分母系数的矢量式
[bz1,az1]=impinvar(b1,a1,fs);%映射为数字的将s域模拟滤波器变换成等价的数字滤波器.
[h1,w]=freqz(bz1,az1); %求离散系统频响特性的函数，bz1,az1分别为离散系统的系统函数分子、分母多项式的系数向量
wp=2*fs*tan(2*pi*fc/fs/2);%通带边界频率
ws=2*fs*tan(2*pi*fr/fs/2);%阻带截止频率
[N,wn]=buttord(wp, ws, rp, rs, 's');
[b2,a2]=butter(N,wn,'s');
[bz2,az2]=bilinear(b2,a2,fs);%双线性
[h2,w]=freqz(bz2,az2);
f=w/(2*pi)*fs;
figure(1);
hold on;
title('Butterworth 带通滤波器') ;
plot(f,20*log10(abs(h1)),'-.r',f,20*log10(abs(h2)),'-b');
grid on;
axis([0,50000,-300,100]);
xlabel('频率/Hz'); ylabel('幅度/dB');
legend('脉冲响应不变法','双线性变换法');
%椭圆带通滤波器
fs=100000;fc=[20000,30000]; fr=[15000,35000];
rp=1;rs=40; % rp通带最大衰减 rs阻带最小衰减 fs抽样频率 fr阻带上下边界频率[N1,wp1]=ellipord(wp, ws, rp, rs, 's');
[b1,a1]=ellip(N1,rp,rs,wp1,'s');
[bz1,az1]=impinvar(b1,a1,fs);
[h5,w]=freqz(bz1,az1);
[N1,wp1]=ellipord(wp, ws, rp, rs, 's');
[b2,a2]=ellip(N1,rp,rs,wp1,'s');
[bz2,az2]=bilinear(b2,a2,fs);
[h6,w]=freqz(bz2,az2);
f=w/(2*pi)*fs;
figure(2);
hold on;
title('椭圆带通滤波器') ;
plot(f,20*log10(abs(h5)),'-.r',f,20*log10(abs(h6)),'-b');
grid on;
axis([0,50000,-150,30]);
xlabel('频率/Hz'); ylabel('幅度/dB');
%切比雪夫I型
fs=100000;fc=[20000,30000]; fr=[15000,35000];
rp=1;rs=40; % rp通带最大衰减 rs阻带最小衰减 fs抽样频率 fr阻带上下边界频率
[N1,wp1]=cheb1ord(wp, ws, rp, rs, 's');
[b1,a1]=cheby1(N1,rp,wp1,'s');
[bz1,az1]=impinvar(b1,a1,fs);
[h3,w]=freqz(bz1,az1);
[N1,wp1]=cheb1ord(wp, ws, rp, rs, 's');
[b2,a2]=cheby1(N1,rp,wp1,'s');
[bz2,az2]=bilinear(b2,a2,fs);
[h4,w]=freqz(bz2,az2);
f=w/(2*pi)*fs;
figure(3);
hold on;
title('切比雪夫I型带通滤波器') ;
plot(f,20*log10(abs(h3)),'-.r',f,20*log10(abs(h4)),'-b'); grid on;
axis([-2000,52000,-300,80]);
xlabel('频率/Hz'); ylabel('幅度/dB');
legend('脉冲响应不变法','双线性变换法');
3.3结果分析
3.3.1仿真结果
00.51 1.52
2.53
3.54
4.5
5
x 10
4
-300
-250-200-150-100-50
050100Butterworth 带通滤波器
频率/Hz
幅度/d B
0.5
1
1.5
2
2.53
3.54
4.5
5
x 10
4
-140
-120-100-80-60-40
-200
20椭圆带通滤波器
频率/Hz
幅度/d B
00.51 1.52
2.53
3.54
4.55x 10
4
-300
-250-200-150-100-50
050切比雪夫I 型 带通滤波器
频率/Hz
幅度/d B
3.3.2结果分析
由仿真结果图形可知，在20KHZ-30KHZ 内满足设计需求即最大衰减为1dB ，在频率小于15KHZ 时满足最小衰减为40dB 的需求，但由于脉冲响应不变法会产生频谱混叠，所以会导致数字滤波器的频响偏离模拟滤波器的频响，而双线性变换法则不会产生这种效果。
双线性变换比脉冲响应法的设计计算直接和简单。由于s 与z 之间的简单代数关系，所以从模拟传递函数可直接通过代数置换得到数字滤波器的传递函数。双线性变换法的优点是不同于脉冲响应不变法，s 平面与z 平面是单值的一一对应关系，不存在频谱混淆的问题，数字频域和模拟频域的频率不是线性关系。这种非线性关系使得通带截止频率、过渡带的边缘频率的相对位置都发生了非线性畸变。因此,为了避免畸变，要先进行预畸。
心得体会
利用matlab 的强大运算功能，基于matlab 信号处理工具箱的数字滤波器设计法可以快速有效的设计滤波器，设计方便、快捷，极大的减轻了工作量。在设计过程中可以对比滤波器特性，随时更改参数，以达到滤波器设计的最优化,可以反映实际情况。
经过本次课程设计，在紧张的实验，代码的敲写，资料的查询等等，让我学到了很
多东西。尤其是对MATLAB软件使用变得更加熟练以及该软件的部分功能有了进一步的了解。对于通信工程专业来说《数字信号处理》这门课程是非常重要的，这是一门理论和技术发展十分迅速、应用广泛的前沿性学科，它的理论性和实践性都很强。同时要想学好这么课程也对我们要求很多，例如数学知识的要求，不仅仅包括高等数学，还包括一些数值分析、概率统计、随机过程等等。这也无形的要求我们掌握好基础知识，特别是《信号与线性系统分析》这门课程。同时这门学科又和其他学科紧密联系，如通信，电子等方面。它是很多新兴学科的理论基础。
与此同时，本次课程设计也让我深深的感受到了，一个团队的重要性了。如何在短暂的时间内做出好的作品是少不了团队合作的，只有团队成员互相帮助，合理分工，才能在最短的时间内完成任务。
参考文献
【1】高西全，丁玉美.数字信号处理.第三版.西安：西安电子科技大学出版社，2008. 【2】杨永双，冯媛. 数字信号处理实验指导书.郑州：郑州轻工业学院，2015.
【3】吴大正.信号与线性系统分析.第四版.北京：高等教育出版社，2014.
附：课程设计成绩评定表
课程设计成绩评定表
《数字信号处理》课程设计报告 设计课题滤波器设计与实现 专业班级 姓名 学号 报告日期 2012年12月
《数字信号处理》 课程设计任务书 题目滤波器设计与实现 学生姓名学号专业班级 设计内容与要求一、设计内容： 见所选题目。 二、设计要求 1 设计报告一律按照规定的格式，使用A4纸，格式、封面统一给出模版。 2 报告内容 （1）设计题目及要求 （2）设计原理 (包括滤波器工作原理、涉及到的matlab函数的说明) （3）设计内容（设计思路，设计流程、仿真结果） （4）设计总结（收获和体会） （5）参考文献 （6）程序清单 起止时间2012年 12 月 3日至 2011年 12月11 日指导教师签名2011年 12月 2日系（教研室）主任签名年月日
学生签名 年 月 日 《数字信号处理》课程设计报告 一、设计题目及要求 设计题目 基于MATLAB 的巴特沃斯低通滤波器的设计 设计要求 1. 通过实验加深对巴特沃斯低通滤波器基本原理的理解。 2．学习编写巴特沃斯低通滤波器的MATLAB 仿真程序 3. 滤波器的性能指标如下：设计一个模拟低通巴特沃斯滤波器， 技术指标：通带截止频率10000/rad s ，通带最大衰减3dB ；阻带起始频率 30000/rad s ，阻带最小衰减40dB ，画出其幅度谱和相位谱。 二、设计原理 1. 巴特沃斯低通滤波器简介: 巴特沃斯滤波器是电子滤波器的一种，特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。这种滤波器最先由英国工程师斯替芬·巴特沃斯（Stephen Butterworth ）在1930年发表在英国《无线电工程》期刊的一篇论文中提出的，可以构成低通、高通、带通和带阻四种组态，是目前最为流行的一类数字滤波器 ,经过离散化可以作为数字巴特沃思滤波器 ,较模拟滤波器具有精度高、稳定、灵活、不要求阻抗匹配等众多优点 ,因而在自动控制、语音、图像、通信、雷达等众多领域得到了广泛的应用，是一种具有最大平坦幅度响应的低通滤波器。 2.巴特沃斯低通滤波器的设计原理: 巴特沃斯滤波器以巴特沃斯函数来近似滤波器的系统函数。巴特沃斯滤波器是根据幅频特性在通频带内具有最平坦特性定义的滤波器。 巴特沃思滤波器的低通模平方函数表示 () ΩΩ+ =Ωc N /22 a 11 ) (j H N=1,2，…… （2-6） 下面归纳了巴特沃斯滤波器的主要特征 a 对所有的N ，() 1a j H 20 =Ω=Ω。 b 对所有的N ，() 707.0a j 2c =ΩΩH = Ω即()dB 3a lg 20j H c =Ω =ΩΩ
有源带通滤波器设计报告 学生姓名崔新科 同组者王霞吴红娟 指导老师王全州
摘要 该设计利用模拟电路的相关知识，设定上线和下限频率，采用开环增益80dB 以上的集成运算放大器，设计符合要求的带通滤波器。再利用Multisim 仿真出滤波电路的波形和测量幅频特性。通过仿真和成品调试表明设计的有源滤波器可以基本达到所要求的指标。其主要设计内容： 1．确定有源滤波器的上、下限频率； 2．设计符合条件的有源带通滤波器；- 3．测量设计的有源滤波器的幅频特性； 4．制作与调试； 5. 总结遇到的问题和解决的方法。 关键词：四阶电路有源带通滤波器极点频率 The use of analog circuit design knowledge, on-line and set the lower limit frequency, the use of open-loop gain of 80dB or more integrated operational amplifier designed to meet the requirements of the bandpass filter. Re-use Multisim circuit simulation waveform and filter out the measurement of amplitude-frequency characteristics. Finished debugging the simulation and design of active filters that can basically meet the required targets. The main design elements: 1. Determine the active filter, the lower limit frequency; 2. Designed to meet the requirements of the active band-pass filter; - 3. Designed to measure the amplitude-frequency characteristics of active filters; 4. Production and commissioning; 5 summarizes the problems and solutions. Keywords: fourth-order active band-pass filter circuit pole frequency
数字信号处理课程设计 2015年 6 月25 日
目录 一．设计目的： (3) 二．设计要求： (3) 三．设计内容： (4) 3.1选择巴特涡斯低通数据滤波器及双线性变换法的原因 (4) 3.2巴特沃思低通滤波器的基本原理 (4) 3.3双线性变换法原理 (5) 3.4数字滤波器设计流程图 (7) 3.5数字滤波器的设计步骤 (7) 四．用matlab实现巴特沃斯低通数字滤波器的仿真并分析 (9) 4.1巴特沃斯低通数字滤波器技术指标的设置 (9) 4.2用matlab实现巴特沃斯低通数字滤波器的仿真 (9) 4.3波形图分析： (12) 五.总结与体会 (13) 六．附录参考文献 (14) 2
一．设计目的： 该课程设计是测控技术与仪器专业的必修课，开设课程设计的目的使学生掌握数字信号处理的基本概念和基本理论，能够利用辅助工具进行FIR和IIR数字滤波器的设计，进行一维信号的频谱分析，并进行仿真验证。加强实践教学环节，加强学生独立分析、解决问题的能力，培养学生动手能力和解决实际问题的能力，实现宽口径教育。 (1)理解低通滤波器的过滤方法。 (2)进一步熟悉低通滤波器的基本应用。 (3)用仿真工具matlab软件对设计的滤波器进行软件和硬件仿真。 (6)将对仿真结果进行比较，从而检验滤波器滤波性能的准确性。 二．设计要求： 地震发生时，除了会产生地震波，还会由地层岩石在断裂、碰撞过程中所发生的震动产生次声波。它的频率大约在每秒十赫兹到二十赫兹之间（可以用11Hz和15Hz的两个信号的和进行仿真，幅度可以分别设定为1、2）。大气对次声波的吸收系数很小，因此它可以传播的很远，而且穿透性很强。通过监测次声波信号可以监测地震的发生、强度等信息，因为自然界中广泛存在着各种次声波，这就对地震产生的次声波产生了干扰（可以用白噪声模拟，方差为5），需要采取一定的处理方法，才能检测到该信号，要求设计检测方案；并处理方法给出具体的软件（可以以51系列单片机、STM32F407、TMS320F28335或TMS320F6745为例）。 假设地震次声波信号为x,输入x=sin(2*π*11*t)+2*sin(2*π*15*t)和伴有白噪声的合成信号，经过滤波器后滤除15Hz以上的分量，即只保留x=sin(2*π*11*t)+2*sin(2*π*15*t)的分量信号，来验证设计的滤波器是否达到了设计要求。 3
课程设计报告 ——基于虚拟仪器的幅频特性自动测试系统的实现 2010年12月25日 一、实验内容 基于虚拟仪器的幅频特性自动测试系统的实现 二、实验目的 1、通过对滤波器的设计，充分了解测控电路中学习的各种滤波器的工作原理以及工作机制。学习幅频特性曲线的拟合，学会基本MATLAB操作。 2、进一步掌握虚拟仪器语言LabVIEW设计的基本方法、常用组件的使用方法和设计全过程。以及图形化的编程方法；学习非线性校正概念和用曲线拟合法实现非线性校正；练习正弦波、方波、三角波产生函数的使用方法；掌握如何使用数据采集卡以及EIVIS产生实际波形信号。了解图形化的编程方法；练习DIO函数的
使用方法；学习如何使用数据采集卡以及EIVIS产生和接受实际的数字信号。 3、掌握自主化学习的方法以及工程设计理念等技能。 三、实验原理 滤波器是具有频率选择作用的电路或运算处理系统。滤波处理可以利用模拟电路实现，也可以利用数字运算处理系统实现。滤波器的工作原理是当信号与噪声分布在不同频带中时，可以在频率与域中实现信号分离。在实际测量系统中，噪声与信号的频率往往有一定的重叠，如果重叠不严重，仍可利用滤波器有效地抑制噪声功率，提高测量精度。 任何复杂地滤波网络，可由若干简单地、相互隔离地一阶与二阶滤波电路级联等效构成。一阶滤波电路只能构成低通和高通滤波器，而不能构成带通和带阻。可先设计一个一阶滤波电路来熟悉电路设计思路以及器件使用要求和软件地进一步学习。 滤波器主要参数介绍： ①通带截频f p=w p/(2π)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。 ②阻带截频f r=w r/(2π)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。 ③转折频率f c=w c/(2π)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以f c作为通带或阻带截频。 ④固有频率f0=w0/(2π)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。 有源滤波器地设计，主要包括确定传递函数，选择电路结构，选择有源器件

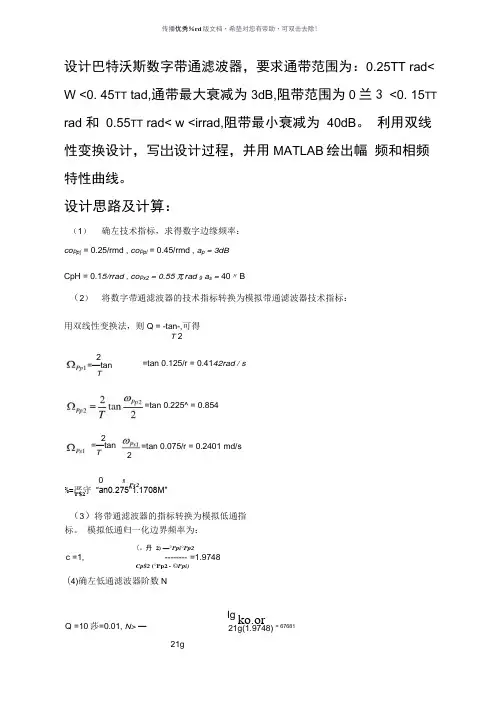

设计巴特沃斯数字带通滤波器，要求通带范围为：0.25π rad ≤ω≤0.45π rad,通带最大衰减为3dB ，阻带范围为0≤ω≤0.15π rad 和0.55π rad ≤ω≤πrad ，阻带最小衰减为40dB 。利用双线性变换设计，写出设计过程，并用MATLAB 绘出幅频和相频特性曲线。 设计思路及计算： （1）确定技术指标，求得数字边缘频率： Pp ω1Ps ω（2（3Lp Ω（4）确定低通滤波器阶数N 40 20 10 0.01s δ-==，()2211lg 1lg 10.01 6.76812lg 1.97482lg s s p N δ????-- ? ?????≥==??Ω ? ?Ω?? 取N ＝7。
