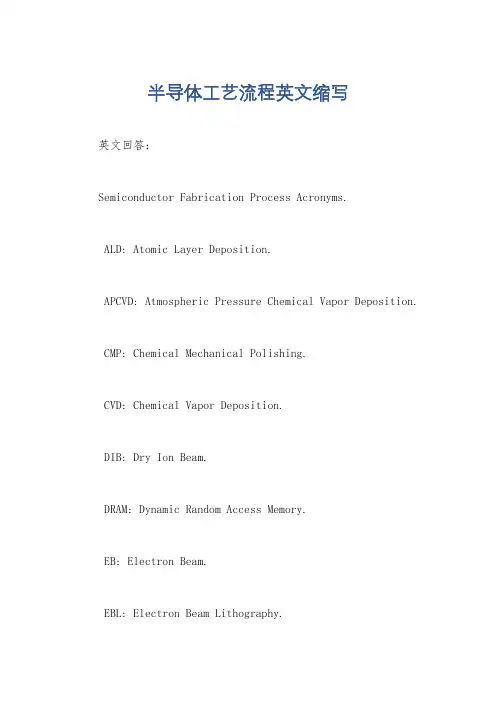

半导体的生产工艺流程 微机电制作技术，尤其是最大宗以硅半导体为基础的微细加工技术 (silicon-basedmicromachining)，原本就肇源于半导体组件的制程技术，所以必须先介绍清楚这类制程，以免沦于夏虫语冰的窘态。 一、洁净室 一般的机械加工是不需要洁净室(cleanroom)的，因为加工分辨率在数十微米以上，远比日常环境的微尘颗粒为大。但进入半导体组件或微细加工的世界，空间单位都是以微米计算，因此微尘颗粒沾附在制作半导体组件的晶圆上，便有可能影响到其上精密导线布局的样式，造成电性短路或断路的严重后果。为此，所有半导体制程设备，都必须安置在隔绝粉尘进入的密闭空间中，这就是洁净室的来由。洁净室的洁净等级，有一公认的标准，以class10为例，意谓在单位立方英呎的洁净室空间内，平均只有粒径0.5微米以上的粉尘10粒。所以class后头数字越小，洁净度越佳，当然其造价也越昂贵。为营造洁净室的环境，有专业的建造厂家，及其相关的技术与使用管理办法如下： 1、内部要保持大于一大气压的环境，以确保粉尘只出不进。所以需要大型 鼓风机，将经滤网的空气源源不绝地打入洁净室中。 2、为保持温度与湿度的恒定，大型空调设备须搭配于前述之鼓风加压系统 中。换言之，鼓风机加压多久，冷气空调也开多久。 3、所有气流方向均由上往下为主，尽量减少突兀之室内空间设计或机台摆 放调配，使粉尘在洁净室内回旋停滞的机会与时间减至最低程度。 4、所有建材均以不易产生静电吸附的材质为主。 5、所有人事物进出，都必须经过空气吹浴(airshower)的程序，将表面粉尘 先行去除。 6、人体及衣物的毛屑是一项主要粉尘来源，为此务必严格要求进出使用人 员穿戴无尘衣，除了眼睛部位外，均需与外界隔绝接触(在次微米制程技术的工厂内，工作人员几乎穿戴得像航天员一样。)当然，化妆是在禁绝之内，铅笔等也禁止使用。 7、除了空气外，水的使用也只能限用去离子水(DIwater,de-ionizedwater)。 一则防止水中粉粒污染晶圆，二则防止水中重金属离子，如钾、钠离子污染金氧半(MOS)晶体管结构之带电载子信道(carrierchannel)，影响半导体组件的工作特性。去离子水以电阻率(resistivity)来定义好坏，一般要求至 17.5MΩ-cm以上才算合格；为此需动用多重离子交换树脂、RO逆渗透、与 UV紫外线杀菌等重重关卡，才能放行使用。由于去离子水是最佳的溶剂与清洁剂，其在半导体工业之使用量极为惊人！ 8、洁净室所有用得到的气源，包括吹干晶圆及机台空压所需要的，都得使 用氮气(98%)，吹干晶圆的氮气甚至要求99.8%以上的高纯氮！以上八点说明是最基本的要求，另还有污水处理、废气排放的环保问题，再再需要大笔
半导体的生产工艺流程 -------------------------------------------------------------------------------- 一、洁净室 一般的机械加工是不需要洁净室(clean room)的，因为加工分辨率在数十微米以上，远比日常环境的微尘颗粒为大。但进入半导体组件或微细加工的世界，空间单位都是以微米计算，因此微尘颗粒沾附在制作半导体组件的晶圆上，便有可能影响到其上精密导线布局的样式，造成电性短路或断路的严重后果。 为此，所有半导体制程设备，都必须安置在隔绝粉尘进入的密闭空间中，这就是洁净室的来由。洁净室的洁净等级，有一公认的标准，以class 10为例，意谓在单位立方英呎的洁净室空间内，平均只有粒径0.5微米以上的粉尘10粒。所以class后头数字越小，洁净度越佳，当然其造价也越昂贵。 为营造洁净室的环境，有专业的建造厂家，及其相关的技术与使用管理办法如下： 1、内部要保持大于一大气压的环境，以确保粉尘只出不进。所以需要大型鼓风机，将经滤网的空气源源不绝地打入洁净室中。 2、为保持温度与湿度的恒定，大型空调设备须搭配于前述之鼓风加压系统中。换言之，鼓风机加压多久，冷气空调也开多久。 3、所有气流方向均由上往下为主，尽量减少突兀之室内空间设计或机台摆放调配，使粉尘在洁净室内回旋停滞的机会与时间减至最低程度。 4、所有建材均以不易产生静电吸附的材质为主。 5、所有人事物进出，都必须经过空气吹浴(air shower) 的程序，将表面粉尘先行去除。 6、人体及衣物的毛屑是一项主要粉尘来源，为此务必严格要求进出使用人员穿戴无尘衣，除了眼睛部位外，均需与外界隔绝接触(在次微米制程技术的工厂内，工作人员几乎穿戴得像航天员一样。) 当然，化妆是在禁绝之内，铅笔等也禁止使用。 7、除了空气外，水的使用也只能限用去离子水(DI water, de-ionized water)。一则防止水中粉粒污染晶圆，二则防止水中重金属离子，如钾、钠离子污染金氧半(MOS) 晶体管结构之带电载子信道(carrier channel)，影响半导体组件的工作特性。去离子水以电阻率(resistivity) 来定义好坏，一般要求至17.5MΩ-cm以上才算合格；为此需动用多重离子交换树脂、RO逆渗透、与UV紫外线杀菌等重重关卡，才能放行使用。由于去离子水是最佳的溶剂与清洁剂，其在半导体工业之使用量极为惊人！ 8、洁净室所有用得到的气源，包括吹干晶圆及机台空压所需要的，都得使用氮气(98%)，吹干晶圆的氮气甚至要求99.8%以上的高纯氮！以上八点说明是最基本的要求，另还有污水处理、废气排放的环保问题，再再需要大笔大笔的建造与维护费用! 二、晶圆制作 硅晶圆(silicon wafer) 是一切集成电路芯片的制作母材。既然说到晶体，显然是经过纯炼与结晶的程序。目前晶体化的制程，大多是采「柴可拉斯基」(Czycrasky) 拉晶法(CZ 法)。拉晶时，将特定晶向(orientation) 的晶种(seed)，浸入过饱和的纯硅熔汤(Melt) 中，并同时旋转拉出，硅原子便依照晶种晶向，乖乖地一层层成长上去，而得出所谓的晶棒(ingot)。晶棒的阻值如果太低，代表其中导电杂质(impurity dopant) 太多，还需经过FZ悬浮区熔法法(floating-zone) 的再结晶(re-crystallization)，将杂质逐出，提高纯度与阻值。
《芯片制造－半导体工艺制程实用教程》 学习笔记 整理：Anndi 来源：电子胶水学习指南（https://www.doczj.com/doc/3616313525.html,） 本人主要从事IC封装化学材料（电子胶水）工作，为更好的理解IC封装产业的动态和技术，自学了《芯片制造－半导体工艺制程实用教程》，貌似一本不错的教材，在此总结出一些个人的学习笔记和大家分享。此笔记原发在本人的“电子胶水学习指南”博客中，有兴趣的朋友可以前去查看一起探讨之！ 前言及序言（点击链接查看之）-----------------------------------1第1章半导体工业-----------------------------------------2—3第2章半导体材料和工艺化学品---------------------------4—5第3章晶圆制备-----------------------------------------------6第4章芯片制造概述---------------------------------------7—8第5章污染控制-------------------------------------------9—10第6章工艺良品率----------------------------------------11—12第7章氧化-----------------------------------------------13—14第8章基本光刻工艺流程—从表面准备到曝光------------15—17第9章基本光刻工艺流程—从曝光到最终检验------------18—20第10章高级光刻工艺-------------------------------------21—23第11章掺杂----------------------------------------------24—26第12章淀积----------------------------------------------27—29第13章金属淀积-----------------------------------------30—31第14章工艺和器件评估----------------------------------32—33第15章晶圆加工中的商务因素---------------------------34—35第16章半导体器件和集成电路的形成-------------------------36第17章集成电路的类型----------------------------------37—38第18章封装----------------------------------------------39—41 个人感慨----------------------------------------------------------41
鄭石治，朱小蓉 / 華懋科技股份有限公司 蔡尤溪 / 台北科技大學冷凍空調工程系(台灣台北 有機溶劑被廣泛的應用於各工業製程中，隨著使用製程條件的不同，形成濃度不一的揮發性有機氣體(Volatile Organic Compounds，簡稱VOCs，隨著製程排氣排放於大氣中，造成自然生態環境的破壞及對人體的危害，世界各先進國家為防止生態環境的繼續惡化及保護人體的健康，先後對VOCs的排放定了排放標準，並且互相約定，逐年遞減降低其排放量，而達成總量管制的目標。 目前市面上提供之揮發性有氣體處理設備種類極多，但一般而言，其處理方法，均不出洗滌法、冷凝法、吸附法、焚化法、生物處理法…等(見表一所示。且由於處理廢氣多為混合之複雜氣體，為達經濟效益，常綜合兩種以上處理方法共同使用者。由於每種處理方法均有其適用的範圍及優、缺點，在設置前最好能先瞭解待處理廢氣之組成濃度、排放週期，欲達到的處理效益及可設置之地點、空間大小，再行選擇適當處理系統。 [表一：市面上常見的處理設備] 半導體工業製程廢氣處理規劃 一般而言，半導體及其相關產業之製程廢氣，大都具有大風量(風量＞10,000CMH 以上及低濃度(濃度＜500ppm as CH4的特性，但其中幾個製程所排放之廢氣濃度特別高，例如去光阻製程中，有些操作通常在60℃以上，不但造成排放的廢氣濃度特別高，去光阻劑中某些高沸點的化學品，例如二甲基亞砜(Dimethyl sulfoxide，單乙醇胺(Monoethynol amine；PGMEA等，均隨之溢散出，極易造成後續處理系統中的吸附劑快速失去活性。因此，在規劃廢氣處理系統時，最好能先釐清那些製程單元必需先以現場單點處理設備(point of use，簡稱POU處理者，採分流處理後，再併入主廢氣風管。由於廢氣的風量相當大，濃度又不高，直接以焚化的方法操作成本相當高。而廢氣的組成中又含有沸點高、低差異大的化學品，例如，IPA、Acetone、MEA、HMDS、DMSO、PGM…等 (見表二，造成處理的難度增加。IPA及Acetone的沸點極低，採洗滌法時，溶於水中之溶劑反而有被氣提出來的可能，並不適用。而HMDS亦有分解為二氧化矽而將吸附劑孔洞阻塞的可能。此外，其中某些化學品的閃點極低，操作的安全性亦是不可忽略的因素。因此，較為經濟有效的方法是先將廢氣的風量下降，及濃度提升以降低處理成本，再就濃縮後的廢氣選擇適當的處理方法，表三所示為可能的組合方式及特性分析。其它之組合方式例如以固定床、纖維碳床等為濃縮裝置均因工安問題 (因處理溶劑大都為含有氧的化合物，例如：IPA、Acetone…等，易造成碳床著火的困擾，或因再生需求頻繁，又無法線上再生，不但作業上不便，且不易符合目前環保法規的規定而較不適用。
半导体制造工艺流程 N型硅：掺入V族元素--磷P、砷As、锑Sb P型硅：掺入III族元素—镓Ga、硼B PN结： 半导体元件制造过程可分为 前段（FrontEnd）制程 晶圆处理制程（WaferFabrication；简称WaferFab）、 晶圆针测制程（WaferProbe）； 後段（BackEnd） 构装（Packaging）、 测试制程（InitialTestandFinalTest） 一、晶圆处理制程 晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件（如电晶体、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随著产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之後，接著进行氧化（Oxidation）及沈积，最後进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。 二、晶圆针测制程 经过WaferFab之制程後，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的晶片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过晶片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（InkDot），此程序即称之为晶圆针测制程（WaferProbe）。然後晶圆将依晶粒为单位分割成一粒粒独立的晶粒 三、IC构装制程 IC構裝製程（Packaging）：利用塑膠或陶瓷包裝晶粒與配線以成積體電路目的：是為了製造出所生產的電路的保護層，避免電路受到機械性刮傷或是高溫破壞。 半导体制造工艺分类 半导体制造工艺分类 一双极型IC的基本制造工艺： A在元器件间要做电隔离区（PN结隔离、全介质隔离及PN结介质混合隔离）ECL（不掺金）（非饱和型）、TTL/DTL（饱和型）、STTL（饱和型）B在元器件间自然隔离 I2L（饱和型） 半导体制造工艺分类 二MOSIC的基本制造工艺： 根据栅工艺分类 A铝栅工艺 B硅栅工艺
半导体的生产工艺流程 微机电制作技术,尤其是最大宗以硅半导体为基础的微细加工技术(silicon- based micromachining,原本就肇源于半导体组件的制程技术,所以必须先介绍清楚这类制程,以免沦于夏虫语冰的窘态。 一、洁净室 一般的机械加工是不需要洁净室(clean room的,因为加工分辨率在数十微米以上,远比日常环境的微尘颗粒为大。但进入半导体组件或微细加工的世界,空间单位都是以微米计算,因此微尘颗粒沾附在制作半导体组件的晶圆上,便有可能影响到其上精密导线布局的样式,造成电性短路或断路的严重后果。 为此,所有半导体制程设备,都必须安置在隔绝粉尘进入的密闭空间中,这就是洁净室的来由。洁净室的洁净等级,有一公认的标准,以class 10为例,意谓在单位立方英呎的洁净室空间内,平均只有粒径0.5微米以上的粉尘10粒。所以class后头数字越小,洁净度越佳,当然其造价也越昂贵(参见图2-1。 为营造洁净室的环境,有专业的建造厂家,及其相关的技术与使用管理办法如下: 1、内部要保持大于一大气压的环境,以确保粉尘只出不进。所以需要大型鼓风机,将经滤网的空气源源不绝地打入洁净室中。 2、为保持温度与湿度的恒定,大型空调设备须搭配于前述之鼓风加压系统中。换言之,鼓风机加压多久,冷气空调也开多久。 3、所有气流方向均由上往下为主,尽量减少突兀之室内空间设计或机台摆放调配,使粉尘在洁净室内回旋停滞的机会与时间减至最低程度。 4、所有建材均以不易产生静电吸附的材质为主。 5、所有人事物进出,都必须经过空气吹浴 (air shower 的程序,将表面粉尘先行去除。
6、人体及衣物的毛屑是一项主要粉尘来源,为此务必严格要求进出使用人员穿戴无尘衣,除了眼睛部位外,均需与外界隔绝接触 (在次微米制程技术的工厂内,工作人员几乎穿戴得像航天员一样。当然,化妆是在禁绝之内,铅笔等也禁止使用。 7、除了空气外,水的使用也只能限用去离子水 (DI water, de-ionized water。一则防止水中粉粒污染晶圆,二则防止水中重金属离子,如钾、钠离子污染金氧半(MOS 晶体管结构之带电载子信道 (carrier channel,影响半导体组件的工作特性。去离子水以电阻 率 (resistivity 来定义好坏,一般要求至17.5MΩ-cm以上才算合格;为此需动用多重离子交换树脂、RO逆渗透、与UV紫外线杀菌等重重关卡,才能放行使用。由于去离子水是最佳的溶剂与清洁剂,其在半导体工业之使用量极为惊人! 8、洁净室所有用得到的气源,包括吹干晶圆及机台空压所需要的,都得使用氮气(98%,吹干晶圆的氮气甚至要求99.8%以上的高纯氮!以上八点说明是最基本的要求,另还有污水处理、废气排放的环保问题,再再需要大笔大笔的建造与维护费用! 二、晶圆制作 硅晶圆 (silicon wafer 是一切集成电路芯片的制作母材。既然说到晶体,显然是经过纯炼与结晶的程序。目前晶体化的制程,大多是采「柴可拉斯基」(Czycrasky 拉晶法 (CZ法。拉晶时,将特定晶向 (orientation 的晶种 (seed,浸入过饱和的纯硅熔汤 (Melt 中,并同时旋转拉出,硅原子便依照晶种晶向,乖乖地一层层成长上去,而得出所谓的晶棒 (ingot。晶棒的阻值如果太低,代表其中导电杂质 (impurity dopant 太多,还需经过FZ 法 (floating-zone 的再结晶 (re-crystallization,将杂质逐出,提高纯度与阻值。 辅拉出的晶棒,外缘像椰子树干般,外径不甚一致,需予以机械加工修边,然后以X 光绕射法,定出主切面 (primary flat 的所在,磨出该平面;再以内刃环锯,削下一片片的硅晶圆。最后经过粗磨 (lapping、化学蚀平 (chemical etching 与拋光 (polishing 等程序,得出具表面粗糙度在0.3微米以下拋光面之晶圆。(至于晶圆厚度,与其外径有
半导体制造工艺流程集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
半导体制造工艺流程 N型硅：掺入V族元素--磷P、砷As、锑Sb P型硅：掺入III族元素—镓Ga、硼B PN结： 半导体元件制造过程可分为 前段（FrontEnd）制程 晶圆处理制程（WaferFabrication；简称WaferFab）、 晶圆针测制程（WaferProbe）； 後段（BackEnd） 构装（Packaging）、 测试制程（InitialTestandFinalTest） 一、晶圆处理制程 晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件（如电晶体、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之後，接着进行氧化（Oxidation）及沈积，最後进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。 二、晶圆针测制程
经过WaferFab之制程後，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的晶片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过晶片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（InkDot），此程序即称之为晶圆针测制程（WaferProbe）。然後晶圆将依晶粒为单位分割成一粒粒独立的晶粒 三、IC构装制程 IC构装制程（Packaging）：利用塑胶或陶瓷包装晶粒与配线以成积体电路 目的：是为了制造出所生产的电路的保护层，避免电路受到机械性刮伤或是高温破坏。 半导体制造工艺分类 半导体制造工艺分类 一双极型IC的基本制造工艺： A在元器件间要做电隔离区（PN结隔离、全介质隔离及PN结介质混合隔离） ECL（不掺金）（非饱和型）、TTL/DTL（饱和型）、STTL（饱和型）B在元器件间自然隔离 I2L（饱和型） 半导体制造工艺分类 二MOSIC的基本制造工艺：
半导体制造工艺流程
半导体元件制造过程可分为 ?前段（Front End）制程 晶圆处理制程（Wafer Fabrication；简称Wafer Fab）、 晶圆针测制程（Wafer Probe）； ?後段（Back End） 构装（Packaging）、 测试制程（Initial Test and Final Test）
一、晶圆处理制程 ?晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件（如电晶体、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随著产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之後，接著进行氧化（Oxidation）及沈积，最後进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。
二、晶圆针测制程 ?经过Wafer Fab之制程後，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的晶片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过晶片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（Ink Dot），此程序即称之为晶圆针测制程（Wafer Probe）。然後晶圆将依晶粒为单位分割成一粒粒独立的晶粒
种主流射频半导体制造 工艺 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
5种主流射频半导体制造工艺 嘉兆科技 1、GaAs 半导体材料可以分为元素半导体和化合物半导体两大类，元素半导体指硅、锗单一元素形成的半导体，化合物指砷化镓、磷化铟等化合物形成的半导体。砷化镓的电子迁移速率比硅高5.7 倍，非常适合用于高频电路。砷化镓组件在高频、高功率、高效率、低噪声指数的电气特性均远超过硅组件，空乏型砷化镓场效晶体管(MESFET)或高电子迁移率晶体管(HEMT/PHEMT)，在3 V 电压操作下可以有80 %的功率增加效率(PAE: power addedefficiency)，非常的适用于高层(high tier)的无线通讯中长距离、长通信时间的需求。 砷化镓元件因电子迁移率比硅高很多，因此采用特殊的工艺，早期为MESFET 金属半导体场效应晶体管，后演变为HEMT ( 高速电子迁移率晶体管)，pHEMT( 介面应变式高电子迁移电晶体)目前则为HBT ( 异质接面双载子晶体管)。异质双极晶体管(HBT)是无需负电源的砷化镓组件，其功率密度(power density)、电流推动能力(current drive capability)与线性度(linearity)均超过FET，适合设计高功率、高效率、高线性度的微波放大器，HBT 为最佳组件的选择。而HBT 组件在相位噪声，高gm、高功率密度、崩溃电压与线性度上占优势，另外它可以单电源操作，因而简化电路设计及次系统实现的难度，十分适合于射频及中频收发模块的研制，特别是微波信号源与高线性放大器等电路。 砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4-6 英寸，比硅晶圆的12 英寸要小得多。磊晶圆需要特殊的机
半导体相关知识 ?本征材料：纯硅9-10个9 250000Ω.cm ?N 型硅： 掺入V 族元素--磷P 、砷As 、锑Sb ?P 型硅： 掺入III 族元素—镓Ga 、硼B ?PN 结：N P ------++ +++
半导体元件制造过程可分为 ?前段（Front End）制程 晶圆处理制程（Wafer Fabrication；简称Wafer Fab）、 晶圆针测制程（Wafer Probe）； ?後段（Back End） 构装（Packaging）、 测试制程（Initial Test and Final Test）
一、晶圆处理制程 ?晶圆处理制程之主要工作为在矽晶圆上制作电路与 电子元件（如电晶体、电容体、逻辑闸等），为上 述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵， 动辄数千万一台，其所需制造环境为为一温度、湿 度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随著产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆 先经过适当的清洗（Cleaning）之後，接著进行氧化（Oxidation）及沈积，最後进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。
二、晶圆针测制程 ?经过Wafer Fab之制程後，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上 皆制作相同的晶片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过晶片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（Ink Dot），此程序即称之为晶圆针测制程（Wafer Probe）。然後晶圆将依晶粒 为单位分割成一粒粒独立的晶粒
什么是半导体工艺制程，16nm、10nm都代表了什么 随着智能手机的发展，半导体工艺也急速提升，从28nm、16nm、10nm到7nm 这些半导体代工厂们每天争相发布最新的工艺制程，让很多吃瓜群众一脸懵逼不知道有啥用。 半导体行业离我们似乎很遥远，FinFET是什么东西，EUV又是什么新技术，每次看到这种相关的新闻都让我们如同云里雾里，不知所谓。其实它离我们很近，无论是FinFET还是EUV都是为了完善制程工艺所做的努力。而一款处理器的性能表现、散热效率、功耗等等都和制程息息相关。 今天，我们来聊聊手机处理器的这些事。 ●16nm、10nm，这些数字到底是啥? 说起这个话题，我们要先搞清楚什么是制程。那些20nm、16nm什么的到底代表了什么。其实这些数值所代表的都是一个东西，那就是处理器的蚀刻尺寸，简单的讲，就是我们能够把一个单位的电晶体刻在多大尺寸的一块芯片上。 手机处理器不同于一般的电脑处理器，一部手机中能够给它留下的尺寸是相当有限的。蚀刻尺寸越小，相同大小的处理器中拥有的计算单元也就越多，性能也就越强。这也是为何厂商会频繁强调处理器制程的原因。 同时，因为随着频率的提升，处理器所产生的热量也随之提高，而更先进的蚀刻技术另一个重要优点就是可以减小晶体管间电阻，让CPU所需的电压降低，从而使驱动它们所需要的功率也大幅度减小。所以每一代的新产品不仅是性能大幅度提高，同时还有功耗和发热量的降低。 综合以上，可以发现处理器的制程对于手机十分重要，更高的性能带来更流畅的游戏体验，而一个保持正常温度的机身更是能保证大家拥有一个良好的使用体验。一次制程的升级，带来了散热效果与计算性能的双重提升。
半导体制造工艺流程 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
半导体制造工艺流程 半导体相关知识 本征材料：纯硅9-10个 250000Ω.cm3 N型硅：掺入V族元素--磷P、砷As、锑Sb P型硅：掺入III族元素—镓Ga、硼B PN结： 半导体元件制造过程可分为 前段（FrontEnd）制程 晶圆处理制程（WaferFabrication；简称WaferFab）、 晶圆针测制程（WaferProbe）； 后段（BackEnd） 构装（Packaging）、 测试制程（InitialTestandFinalTest） 晶圆边缘检测系统 一、晶圆处理制程 晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件，为各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，有时可达数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，接着进行氧化（Oxidation）及沉积，最后进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。 晶圆与晶片的区别 制造半导体前，必须将硅转换为晶圆片。这要从硅锭的生长开始。单晶硅是原子以三维空间模式周期形成的固体，这种模式贯穿整个材料。多晶硅是很多具有不同晶向的小单晶体单独形成的，不能用来做半导体电路。多晶硅必须融化成单晶体，才能加工成半导体应用中使用的晶圆片。晶片由晶圆切割成，直径和晶圆相同，厚度为300μm 由于硅很硬，要用金刚石锯来准确切割晶圆片，以得到比要求尺寸要厚一些的晶片。激光锯也有助于减少对晶圆片的损伤、厚度不均、弯曲以及翘曲缺陷。 切割晶圆片后，开始进入研磨工艺。研磨晶圆片以减少正面和背面的锯痕和表面损伤。同时打薄晶圆片并帮助释放切割过程中积累的硬力。研磨后，进入刻蚀和清洗工艺，使用氢氧化钠、乙酸和硝酸的混合物以减轻磨片过程中产生的损伤和裂纹。关键的倒角工艺是要将晶圆片的边缘磨圆，彻底消除将来电路制作过程中破损的可能性。倒角后，要按照最终用户的要求，经常需要对边缘进行抛光，提高整体清洁度以进一步减少破损。
《微电子制造工艺》课程教学大纲 一、课程说明 （一）课程名称、所属专业、课程性质、学分； 课程名称：微电子制造工艺 所属专业：微电子科学与工程 课程性质：专业必修课 学分： 4 （二）课程简介、目标与任务； 本课程作为微电子科学与工程专业的专业必修课，是半导体制造工艺的基础。主要介绍半导体制造相关的全部基础技术信息，以及制造厂中的每一道制造工艺，包括硅片氧化，淀积，金属化，光刻，刻蚀，离子注入和化学机械平坦化等内容。 该课程的目的使学生了解产业变化历史中的所有工艺和设备，以及每道具体工艺的技术发展的现状及发展趋势。 （三）先修课程要求，与先修课与后续相关课程之间的逻辑关系和内容衔接； 上本课程之前或者同时应了解半导体物理的相关知识，以便为本课程打下基础；同时本课程又是集成电路分析与设计，以及微电子制造工艺专业实验及实习的基础。 （四）教材与主要参考书。 本课程所使用的教材是《半导体制造技术》，Michael Quirk, Julian Serda著，韩郑生等译，电子工业出版社。 主要参考书： 《半导体器件物理与工艺》施敏苏州大学出版社 《硅集成电路工艺基础》陈力俊复旦大学出版社 《芯片制造－半导体工艺制程实用教程》电子工业出版社 《集成电路制造技术-原理与实践》电子工业出版社 《超大规模集成电路技术基础》电子工业出版社 《半导体器件基础》电子工业出版社 《硅集成电路工艺基础》北京大学出版社 二、课程内容与安排 第一章半导体产业介绍（3学时） 第二章半导体材料特性（3学时）
第三章器件技术（3学时） 第四章硅和硅片制备（5学时） 第五章半导体制造中的化学品（3学时） 第六章硅片制造中的玷污控制（3学时） 第七章测量学和缺陷检查（3学时） 第八章工艺腔内的气体控制（3学时） 第九章集成电路制造工艺概况（5学时） 第十章氧化（6学时） 第十一章淀积（5学时） 第十二章金属化（5学时） 第十三章光刻：气相成底膜到软烘（4学时） 第十四章光刻：对准和曝光（4学时） 第十五章光刻：光刻胶显影和先进的光科技术（4学时） 第十六章刻蚀（5学时） 第十七章离子注入（4学时） 第十八章化学机械平坦化（4学时） （一）教学方法与学时分配 采用多媒体课件与板书相结合的课堂教学方法，基于学生便于理解接受的原 则，对不同讲授内容给予不同方式的侧重。学时分配详见课程内容与安排。 （二）内容及基本要求 主要内容：本章属于引言章节，主要介绍半导体产业的历史，现状及发展趋势。要求掌握和了解集成电路制造以及半导体发展的趋势。 【重点掌握】：硅和硅片制备，氧化，淀积，光刻技术 【掌握】：芯片制备过程中的清洗，金属化，刻蚀，离子注入，化学机械平坦化 【了解】：器件技术，半导体制造中的化学品及玷污 【一般了解】：测量学和缺陷检查，工艺腔内的气体控制 【难点】：光刻过程及离子注入 （重点掌握、掌握、了解、一般了解四个层次可根据教学内容和对学生的具体要求适当减少，但不得少于两个层次） 制定人：陶春兰 审定人： 批准人： 日期：
