电解电容参数一、电解电容简介电解电容是一种广泛应用于电子电路中的储能元件,其工作原理是基于电解液与电极之间的电化学反应。
电解电容的结构主要由阳极、阴极、电解质和外壳等部分组成。
阳极通常由金属材料制成,阴极由氧化物或其他金属材料制成,电解质则由电解液和隔离膜组成。
二、电解电容的主要参数1.容量(Capacitance):电解电容的容量是指其储存电荷的能力,通常以法拉(F)为单位表示。
容量的大小取决于电解电容的结构和尺寸。
2.电压(Voltage):电解电容的电压是指其所能承受的最大直流电压。
电压值越高,电容器的耐压性能越好,但其泄漏电流也会相应增加。
3.电阻(Resistance):电解电容的电阻是指其内部导线的电阻值,通常以欧姆(Ω)为单位表示。
电阻值的大小会影响电容器的充放电速度和能量损失。
4.漏电流(Leakage Current):电解电容的漏电流是指其工作时通过电解质和电极之间的微小电流。
漏电流的大小会影响电容器的储能效率和稳定性。
三、电解电容的特性与应用1.特性:电解电容具有较高的储能密度、较快的充放电速度、良好的耐压性能和较长的使用寿命等特点。
同时,其成本较低,易于大规模生产和使用。
2.应用领域:电解电容广泛应用于各种电子设备中,如计算机、通信设备、电源设备、汽车电子等。
在电源滤波、储能、去耦等方面发挥着重要作用。
四、电解电容的测试与评估1.测试方法:对电解电容进行测试时,通常采用电容器测试仪或电子显微镜等设备进行测量。
测试内容包括容量、电压、电阻和漏电流等参数的测量。
2.评估标准:评估电解电容的性能时,通常需要考虑其容量稳定性、耐压性能、泄漏电流大小以及使用寿命等因素。
此外,还需要考虑其环境适应性、可靠性和成本等因素。
五、电解电容的选择与使用1.选择原则:在选择电解电容时,需要根据电路的具体要求进行选择。
需要考虑电容器的容量、电压、电阻、泄漏电流以及环境适应性等因素。
同时,还需要考虑其成本和使用寿命等因素。
电容器检验标准一:电容器的主要参数:1:标称容量:是指标注在电容器上的电容量(其单位为微法/UF和皮法/PF)。
2:允许误差:是指电容器的标称容量与实际容量之间的允许最大误差。
(电解电容的误差较大,大于±10%)3:额定电压:是指电容器在规定的条件下,能够长时间工作所受的最高工作电压(额定电压通常标注在电容器上)。
4:绝缘电阻:绝缘电阻越大,表明此电容的质量越好。
二:电容器的参数标注方法:1直标法:电将电容器的主要参数(标称容量、额定电压和误差)直接标注在电容器上,常用于电解电容或是体积较大的无极性电容上。
2:文字符号标注法:是采用数字或是字母与数字混合的方法来标注电容器的主要参数。
①:数字标注法:常用3位有效数字表示电容器的容量,其中前二位数字表示为有效数字,第三位表示有多少个0(104表示10X10000PF).②: 字母与数字混合标注法: 如(4P7表示4.7P F、G1表示100UF、M1表示0.1UF)三: 电容器的检测:测试工具: 指针式万用表1: 电解电容器的检测:①: 正负极性的确定: 有极性的铝电解电容器外壳上通常都标有+(正极)或-(负极),末剪脚的电容器,长脚为正极,短引脚为负极.②: 1 uF与2.2uF的电解电容器用RX10K档,4.7- 22uF的电解电容器用RX1K档, 47- 220uF的电解电容器用RX100档.3:测试方法:1: 电解电容器的检测:①:根据电解电容器上所标示的容量,将万用表置于合适的量程,将二表短接后调零.黑表接电解电容的正极,红表接其负极,电容器开始充电, 万用表指针缓慢向摆动,摆动到一定的角度后,(充电结束后)又会慢慢向左摆动(表针在向左摆动时不能摆动到无穷大的地方)指针向左摆动后所指示的电阻会大于500K,若电阻值小于100K,则此电容器不合格.②: 将二表对调后测量,正常时表针应立即向右摆动后向左摆动(摆动的大小应大于第一次的大小),且反向电阻应大于正向电阻.若测量电容时表针不动或第二次测量时表针的摆动大小小于第一次测量时的大小,则此电容器不合格.③: 若测量电解电容器的正反向电阻时阻值都为0,则此电容器不合格. 2: 小容量电容器的检测:①:用万用表RX10K档测量其二端的电阻值应为无穷大,若测得一定的电阻值或阻值接近0,则此电容器不合格。

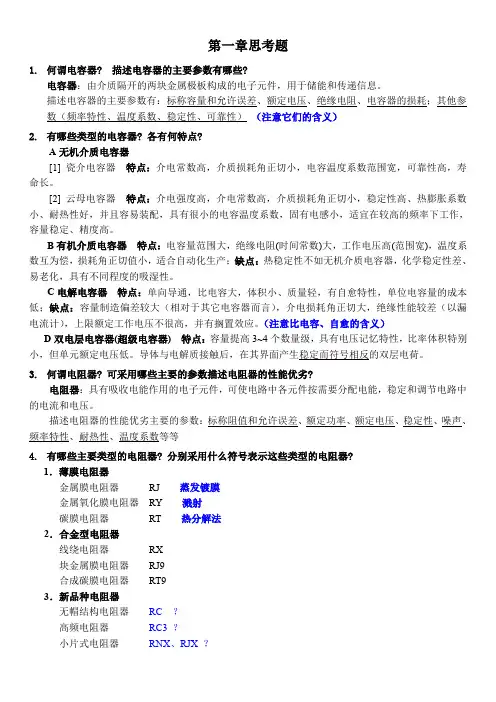

第一章思考题1.何谓电容器?描述电容器的主要参数有哪些?电容器:由介质隔开的两块金属极板构成的电子元件,用于储能和传递信息。
描述电容器的主要参数有:标称容量和允许误差、额定电压、绝缘电阻、电容器的损耗;其他参数(频率特性、温度系数、稳定性、可靠性)(注意它们的含义)2.有哪些类型的电容器?各有何特点?A无机介质电容器[1]瓷介电容器特点:介电常数高,介质损耗角正切小,电容温度系数范围宽,可靠性高,寿命长。
[2]云母电容器特点:介电强度高,介电常数高,介质损耗角正切小,稳定性高、热膨胀系数小、耐热性好,并且容易装配,具有很小的电容温度系数,固有电感小,适宜在较高的频率下工作,容量稳定、精度高。
B有机介质电容器特点:电容量范围大,绝缘电阻(时间常数)大,工作电压高(范围宽),温度系数互为偿,损耗角正切值小,适合自动化生产;缺点:热稳定性不如无机介质电容器,化学稳定性差、易老化,具有不同程度的吸湿性。
C电解电容器特点:单向导通,比电容大,体积小、质量轻,有自愈特性,单位电容量的成本低;缺点:容量制造偏差较大(相对于其它电容器而言),介电损耗角正切大,绝缘性能较差(以漏电流计),上限额定工作电压不很高,并有搁置效应。
(注意比电容、自愈的含义)D双电层电容器(超级电容器)特点:容量提高3~4个数量级,具有电压记忆特性,比率体积特别小,但单元额定电压低。
导体与电解质接触后,在其界面产生稳定而符号相反的双层电荷。
3.何谓电阻器?可采用哪些主要的参数描述电阻器的性能优劣?电阻器:具有吸收电能作用的电子元件,可使电路中各元件按需要分配电能,稳定和调节电路中的电流和电压。
描述电阻器的性能优劣主要的参数:标称阻值和允许误差、额定功率、额定电压、稳定性、噪声、频率特性、耐热性、温度系数等等4.有哪些主要类型的电阻器?分别采用什么符号表示这些类型的电阻器?1.薄膜电阻器金属膜电阻器RJ蒸发镀膜金属氧化膜电阻器RY溅射碳膜电阻器RT热分解法2.合金型电阻器线绕电阻器RX块金属膜电阻器RJ9合成碳膜电阻器RT93.新品种电阻器无帽结构电阻器RC?高频电阻器RC3?小片式电阻器RNX、RJX?5.何谓电感器?描述电感器的主要参数有哪些?电感器:凡能产生电感作用的元件。
电容器的主要参数有哪些?电容器的主要参数有标称容量(简称容量)、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。
(一)标称容量标称容量是指标注在电容器上的电容量。
电容量的基本单位是法拉(简称法),用字母“F”表示。
比法拉小的单位还在毫法(mF)、微法(μF)、纳法(nF)、皮法(pF),它们之间的换算关系是:1F=1000mF1mF=1000μF1μF=1000nF1nF=1000pF其中,微法(μF)和皮法(pF)两单位最常用。
在实际应用时,电容量在1万皮法以上电容量,通常用微法作单位,例如:0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。
电容量在1万皮法以下的电容器,通常用皮法作单位,例如:2pF、68 pF、100 pF、680 pF、5600 pF等等。
标称容量的标注方法有直标法、文字符号标注法和色标法等,具体的识别方法将在以后的内容中作详细介绍。
(二)允许偏差允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。
电容器的容量偏差与电容器介质材料及容量大小有关。
电解电容器的容量较大,误差范围大于±10%;而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器(如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器等)的容量相对较小,误差范围小于±20%。
(三)额定电压额定电压也称电容器的耐压值,是指电容器在规定的温度范围内,能够连续正常工作时所能承受的最高电压。
该额定电压值通常标注在电容器上。
在实际应用时,电容器的工作电压应低于电容器上标注的额定电压值,否则会造成电容器因过压而击穿损坏。
(四)漏电流电容器的介质材料不是绝艰绝缘体,宁在一定的工作温度及电压条件下,也会有电流通过,此电流即为漏电流。
一般电解电容器的漏电流略大一些,而其它类型电容器的漏电流较小。
(五)绝缘电阻绝缘电阻也称漏电阻,它与电容器的漏电流成反比。

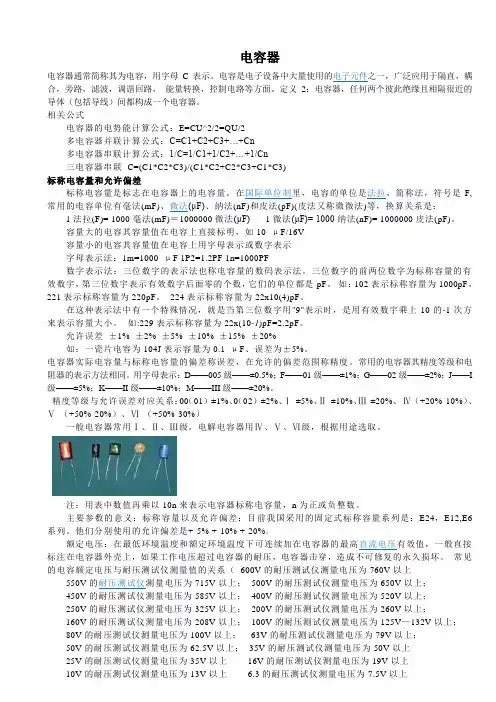

电容器电容器通常简称其为电容,用字母C表示。
电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合,旁路,滤波,调谐回路,能量转换,控制电路等方面。
定义2:电容器,任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。
相关公式电容器的电势能计算公式:E=CU^2/2=QU/2多电容器并联计算公式:C=C1+C2+C3+…+Cn多电容器串联计算公式:1/C=1/C1+1/C2+…+1/Cn三电容器串联C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3)标称电容量和允许偏差标称电容量是标志在电容器上的电容量。
在国际单位制里,电容的单位是法拉,简称法,符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等,换算关系是:1法拉(F)= 1000毫法(mF)=1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
容量大的电容其容量值在电容上直接标明,如10 μF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 μF 1P2=1.2PF 1n=1000PF数字表示法:三位数字的表示法也称电容量的数码表示法。
三位数字的前两位数字为标称容量的有效数宇,第三位数宇表示有效数字后面零的个数,它们的单位都是pF。
如:102表示标称容量为1000pF。
221表示标称容量为220pF。
224表示标称容量为22x10(4)pF。
在这种表示法中有一个特殊情况,就是当第三位数字用"9"表示时,是用有效数宇乘上10的-1次方来表示容量大小。
如:229表示标称容量为22x(10-1)pF=2.2pF。
允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0.1 μF、误差为±5%。
讲解电容器常识主要参数讲解与主要参数电容器常识与电容器是组成电路的基本电子原件之一,在各种电子产品和电力设备中被广泛应用。
1、电容器和电容任何两个互相靠近而又彼此绝缘的导体都可构成电容器。
组成电容器的两个导体叫做极板,极板中间的物质叫做电介质。
常见电容器的电介质有空气、纸、油、云母、塑料及陶瓷等。
电容器在电路中起着储存电荷的作用,电容器就是“储存电荷的容器”。
对任何一个电容器而言,两极板的电压都随所带电荷量的增加而增加,并且电荷量与电压成正比,其比值q/U是一个恒量;但是对于不同的电容器,这一比值不相同。
可见q/U表现了电容器的固有特性。
因此,把电容器所带电荷量与其端电压的比值叫做电容器的电容量,简称电容,用字母C表示。
电容器电容量的基本单位是法,用字母F表示。
因为实际中的电容器的容量往往比1F小得多,所以电路中常用的单位有微法μF、纳法nF和皮法pF等,其关系是1法= 106微法1微法=103纳法=106皮法2、电路图形符号和电容器的作用(1)电容器的图形符号图1 电容器的图形符号(2)电容器的作用在电子电路中,电容器通常具有滤波、旁路和耦合等功能。
在如图2所示电路中,C1,C6,C8为耦合电容,C2,C3为滤波电容,C4,C5,C7为谐振电容。
图2调频无线电话筒(3)常用电容器的实物图、结构特点及典型应用常用电容器的实物图、结构特点及应用如表1所示。
表1常用电容器的实物图、结构特点及应用电容器的主要参数电容器的主要参数有标称容量与允许偏差、额定工作电压、绝缘电阻、温度系数、电容器损耗和频率特性等。
1、电容器的标称容量与允许偏差标志在电容器上的电容量称作标称容量。
电容器的实际容量与标称容量存在一定的偏差,电容器的标称容量与实际容量的允许最大偏差范围,称作电容器的允许偏差。
电容器的标称容量与实际容量的误差反映了电容器的精度。
精度等级与允许偏差的对应关系如表1所示。
一般电容器常用Ⅰ、Ⅱ、Ⅲ级,电解电容器用Ⅳ、Ⅴ、Ⅵ级。
详细内容:发布时间:[2008-12-27]标称容量和允许误差:电容器储存电荷的能力,常用的单位是F、μF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般,电容器上都直接写出其容量,也有用数字来标志容量的,通常在容量小于10000pF的时候,用pF做单位,大于10000pF的时候,用μF做单位。
为了简便起见,大于100pF而小于1μF的电容常常不注单位。
没有小数点的,它的单位是pF,有小数点的,它的单位是μF。
如有的电容上标有“332”(3300pF)三位有效数字,左起两位给出电容量的第一、二位数字,而第三位数字则表示在后加0的个数,单位是pF。
表1 常用固定电容允许误差的等级额定工作电压:在规定的工作温度范围内,电容长期可靠地工作,它能承受的最大直流电压,就是电容的耐压,也叫做电容的直流工作电压。
如果在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值。
表2 常用固定电容的直流电压系列(有"*"的数值只限电解电容使用)表3 常用固定电容的标称容量系列绝缘电阻:由于电容两极之间的介质不是绝对的绝缘体,它的电阻不是无限大,而是一个有限的数值,一般在1000兆欧以上,电容两极之间的电阻叫做绝缘电阻,或者叫做漏电电阻,大小是额定工作电压下的直流电压与通过电容的漏电流的比值。
漏电电阻越小,漏电越严重。
电容漏电会引起能量损耗,这种损耗不仅影响电容的寿命,而且会影响电路的工作。
因此,漏电电阻越大越好。
介质损耗:电容器在电场作用下消耗的能量,通常用损耗功率和电容器的无功功率之比,即损耗角的正切值表示。
损耗角越大,电容器的损耗越大,损耗角大的电容不适于高频情况下工作。
表4 常用电容的几项特性。
电容器的基本参数电容器的基本参数主要有,电流,电压,电容量,损耗因数,漏电流等。
电压和电流:AVX薄膜电容器都有哪些电压参数?AVX都代表什么意义?为什么还有电流参数?电容器电压有额定电压、直流(DC)介电强度测试电压、最大连续电压、交流电压和交流电流、脉冲处理性能、脉冲特性等参数。
1.额定电压(VR)额定电压V.(rated voltagc)昌在电容器的整个温度范围内电容器可连续工作的最大直流电压。
2.直流(DC)介电强度/测试电压直流(DC)介电强度/测试电压(dielectric sircngth/test voltage)。
在电容器产品的最终检测(100%电气检测)中给出了每种规格的电容器的直流(DC)检测电压。
这个直流电压也用于条件符合测试(持续时间为60s)和质量一致检测(持续时间≦2s)。
如果是EMI抑制电容器,还可以根据小同的应用条件,用相应的标准中给定的(最低)测试电压。
介电强度是指介质可以耐受的介电强度,一般以额定电压的多少倍或百分数表示,不同电容器这个值也不同,一般为额定电压的150%~250%,需要查看相应的数据手册。
测试电压是指电容器在出厂前的抽测电压,根据介质的不同,通常为额定电压的1.25~2.5倍。
寿命测试电压)(life test).TAJV228K002RNJ这个测试随温度测试一同进行,通常是在可施加100%额定电压的温度上限(如85℃)条件不施加测试电压,这个电压一般为125%或150%额定电压,持续500h.由于大电容最的体积比较大,电饭宽度比较宽,内部电极到端头的距离比较大,相对的单位长度的电阻比较大,同时相对散热能力不如小电容量电容器。
因此,电容器的可施加交流电压与频率关系曲线中,电容量越小的电容器,其转折频率越高。
有些小型AVX薄膜电容的可施加交流电压的转折频率仅为lkHz。
在大型AVX薄膜电容中,如功率因数补偿用电力电容器仪允许工作在50Hz或60 Hz,一旦超过就会过热。
电容器的主要参数有哪些?
电容器的主要参数有标称容量(简称容量)、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。
(一)标称容量
标称容量是指标注在电容器上的电容量。
电容量的基本单位是法拉(简称法),用字母“F”表示。
比法拉小的单位还在毫法(mF)、微法(μF)、纳法(nF)、皮法(pF),它们之间的换算关系是:
1F=1000mF
1mF=1000μF
1μF=1000nF
1nF=1000pF
其中,微法(μF)和皮法(pF)两单位最常用。
在实际应用时,电容量在1万皮法以上电容量,通常用微法作单位,例如:0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。
电容量在1万皮法以下的电容器,通常用皮法作单位,例如:2pF、68 pF、100 pF、680 pF、5600 pF等等。
标称容量的标注方法有直标法、文字符号标注法和色标法等,具体的识别方法将在以后的内容中作详细介绍。
(二)允许偏差
允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。
电容器的容量偏差与电容器介质材料及容量大小有关。
电解电容器的容量较大,误差范围大于±10%;而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器(如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器
等)的容量相对较小,误差范围小于±20%。
(三)额定电压
额定电压也称电容器的耐压值,是指电容器在规定的温度范围内,能够连续正常工作时所能承受的最高电压。
该额定电压值通常标注在电容器上。
在实际应用时,电容器的工作电压应低于电容器上标注的额定电压值,否则会造成电容器因过压而击穿损坏。
(四)漏电流
电容器的介质材料不是绝艰绝缘体,宁在一定的工作温度及电压条件下,也会有电流通过,此电流即为漏电流。
一般电解电容器的漏电流略大一些,而其它类型电容器的漏电流较小。
(五)绝缘电阻
绝缘电阻也称漏电阻,它与电容器的漏电流成反比。
漏电流越大,绝缘电阻越小。
绝缘电阻越大,表明电容器的漏电流越小,质量也越好。
(六)损耗因数
损耗因数也称电容器的损耗角正切值,用来表示电容器能量损耗的大小。
该值越小,说明电容器的质量越好。
(七)温度系数
温度系数是指在一定温度范围内,温度每变化1℃时,电容器容量的相对变化值。
温度系数值越小,电容器的性能越好。
(八)频率特性
频率特性是指电容器对各种不同高低的频率所表现出的性能(即电容量等电参数随着电路工作频率的变化而变化的特性)。
不同介质材料的电容器,其最高工作频率也不同,例如,容量较大的电容器(如电解电容器)只能在低频电路中正常工作,高频电路中只能使用容量较小的高频瓷介电容器或云母电容器等。
