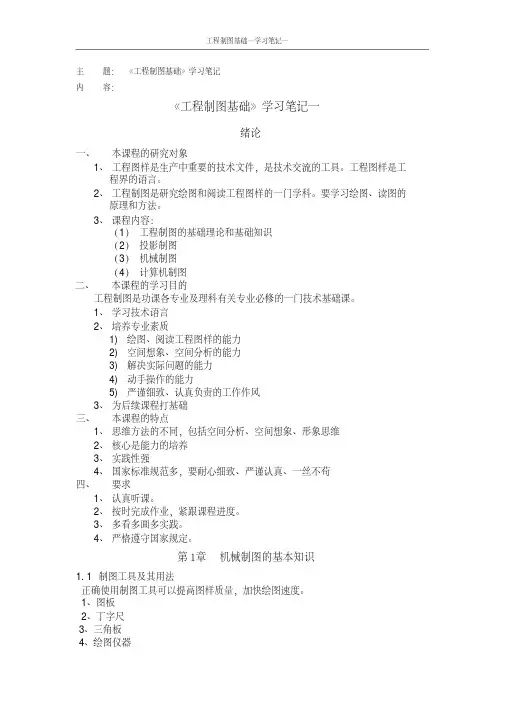

《工程制图基础》学习笔记一
绪论
一、本课程的研究对象
1、工程图样是生产中重要的技术文件，是技术交流的工具。工程图样是工
程界的语言。
2、工程制图是研究绘图和阅读工程图样的一门学科。要学习绘图、读图的
原理和方法。
3、课程内容：
（1）工程制图的基础理论和基础知识
（2）投影制图
（3）机械制图
（4）计算机制图
二、本课程的学习目的
工程制图是功课各专业及理科有关专业必修的一门技术基础课。
1、学习技术语言
2、培养专业素质
1)绘图、阅读工程图样的能力
2)空间想象、空间分析的能力
3)解决实际问题的能力
4)动手操作的能力
5)严谨细致、认真负责的工作作风
3、为后续课程打基础
三、本课程的特点
1、思维方法的不同，包括空间分析、空间想象、形象思维
2、核心是能力的培养
3、实践性强
4、国家标准规范多，要耐心细致、严谨认真、一丝不苟
四、要求
1、认真听课。
2、按时完成作业，紧跟课程进度。
3、多看多画多实践。
4、严格遵守国家规定。
第1章 机械制图的基本知识
1.1制图工具及其用法
正确使用制图工具可以提高图样质量，加快绘图速度。
1、图板
2、丁字尺
3、三角板
4、绘图仪器
⑴圆规 主要用于画圆和圆弧。
⑵分规 用于量取尺寸和截取线段。
5、绘图铅笔及铅心
6、图纸
图纸有正反两面，用橡皮擦拭容易起毛的一面为反面。
1.2国家标准《技术制图》和《机械制图》的若干规定
《技术制图》和《机械制图》国家标准是我国基础技术标准之一，它起着统一工程“语言”的重要作用。为了准确无误地交流技术思想，绘图时必须严格遵守《技术制图》和《机械制图》国家标准的有关规定。
1.2.1图纸幅面及格式(G B/T14689—93）
图纸幅面是指图纸宽度与长度组成的图面。
(1)图纸幅面尺寸和代号，见表1-1.
绘制技术图样时，应优先采用表中规定的基本幅面，必要时可按规定加长。
表1-1基本幅图尺寸
(2)图框格式，如图1-1、图1-2所示。
图框是图纸上限定绘图区域的线框，在图纸上用粗实线画出。
带有装订边的图纸，一般采用A4幅面竖装或A3幅面横装。
图1-1装订的图框格式
图1-2不装订的图框格式
(3)标题栏及其方位
标题栏是由名称及代号区、签字区、更改区和其他区组成的栏目。
①每张图纸上都必须画出标题栏。其格式和尺寸按G B10609.1的规定，
标题栏的位置应位于图纸的右下角，如图1-3所示。
图1-3标题栏的格式及尺寸
② 当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图
纸。若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。在此情况下看图的
方向与 看标题栏的方向一致。
③ 为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用，
或将Y型图纸的长边置于水平位置使用。如图1-4所示。
图1-4图纸的配置方式
1.2.2比例（G B/T14690—93）
(1)图中图形与其实物相应要素的线性尺寸之比，称为比例。
(2)比值为1的比例称为原值比例；
比值大于1的比例称为放大比例；
比值小于1的比例称为缩小比例。
绘制图样时，需要按表1-2中规定的系列选取适当的比例 。一般优先选用原值比例，但根据机件大小和复杂程度也可选用放大的比例。
表1-2标准比例
（3）同一机件的各个视图应采用相同比例，并在标题栏的“比例”一栏中填写所用的比例。
当机件上有较小的或较复杂的结构需用不同比例表达时，可在视图名称的下方标注比例。如图1-5所示。
草图中不注写比例。
图1-5比例的另行标注
1.2.3、字体（G B/T14691—93）
字体是指图中文字、字母、数字的书写形式。书写字体必须做到：字体工整、笔画清楚、排列整齐、间隔均匀。
字体的号数，即字体的高度（单位为m m），其公称尺寸系列为20、14、10、7、5、3.5、2.5、1.8八种。
（1）汉字
汉字应写成长仿宋体，并采用国家正式公布推行的简化字。汉字的高度h 不应小于3.5m m，其字宽一般为h/。如图1-6所示。
图1-6长仿宋体汉字示例
长仿宋体汉字的书写要领是：横平竖直、注意起落、结构匀称、填满字格（2）字母和数字
字母及数字分为A型和B型两种。A型字体的笔画宽度为字高的1/14，B型字体的笔画宽度为字高的1/10。在同一图样上，只允许选用一种型式的字体。斜体字字头向右倾斜，与水平基准线成75°角。如图1-7所示。
图1-7 A 型字母及数字示例
1.2.4、图线及画法（G B/T17450—1998和G B4457.4—84）
图样中的图线是起点和终点间以任意方式连接的一种几何图形，形状可以是直线、曲线、连续线和不连续线。
(1)图线型式及应用
绘制机械图样时，通常采用的图线见表1-3
各种图线的名称、型式及在图样上的应用如图1-8所示。
图线分为粗、细两种。粗细线的比率为2：1，粗实线的宽度通常选用0.5或0.7m m。在同一图样中，同类图线的宽度应一致。
表1-3图线
图1-8图线应用举例
(2)图线画法
①图样中各类图线应粗细分清、线型分明。虚线、点画线及双点画线的线段长度应各自一致。
②另有规定除外，两平行线之间的最小间隙不得小于0.7m m。
③点画线和双点画线的首末端一般应是长画而不是点。绘制圆的对称中心线时，圆心一般应为画线的交点。用作轴线及对称中心线的画线，两端要超出图形轮廓2～5m m。
当在较小图形上绘制点画线、双点画线时，可用细实线代替。如图1-9所示。
④当某些图线互相重叠时，应按粗实线、虚线、点画线的顺序，只画前面的一种图线 。当虚线与粗实线、点画线相交时，应以画线相交，不应留空隙。但
当虚线是粗实线的延长线时，衔接处应留出空隙。如图1-10所示。
图1-9对称中心线的画法 图1-10图线相交和衔接画法
1.2.5、尺寸注法
用特定长度或角度单位表示的数值，并在技术图样上用图线、符号和技术要求表示出来的，称为尺寸。图形只能表达机件的结构形状，其真实大小由尺寸确定。
尺寸是图样的一项重要内容，必须遵照国家标准的规定正确标注。
一张完整的图样，其尺寸标注应正确、完整、清晰、合理。
（1）基本规定
①机件的真实大小应以图样上所注的尺寸数值为依据，与绘图的比例及绘图的准确程度无关。
②图样中的尺寸以毫米为单位，此时不需标注计量单位的代号或名称。如采用其他单位时，则必须注明计量单位的代号或名称。
③图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（2）尺寸的组成
一个完整的尺寸由尺寸界线、尺寸线和尺寸数字（包括规定的符号或缩写词）组成。如图1-11所示。
图1-11尺寸组成
①尺寸界线
尺寸界线表示所标注尺寸的范围。
a）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，其末端应超出尺寸线约2m m。
b）图形的轮廓线、轴线或对称中心线也可作为尺寸界线。
c）在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从他们的交点处引出尺寸界线。如图1-12所示。
图1-12在光滑过渡处标注尺寸
②尺寸线
尺寸线表示所标注尺寸的方向。
a）尺寸线必须用细实线画出，不得用其他图线代替，也不得与其他图线重合或画在其延长线上。通常尺寸线应垂直于尺寸界线。
b）标注线性尺寸时，尺寸必须与所标注的线段平行。尺寸线与轮廓线的距离以及相互平行的尺寸线间的距离应尽量一致（约7m m）。
c）尺寸线终端应画出箭头，并与尺寸界线相接触。同一图样中所有尺寸箭头的大小应相同。尺寸箭头画在尺寸线的外侧以及用圆点代替箭头的示例见表1-4.
线性尺寸的尺寸线终端也允许用细的斜线代替箭头，其方向和画法如图1-13所示。
同一张图样中，尺寸线终端只能采用箭头或斜线的其中一种形式。
图1-13斜线的画法
表1-4尺寸标注
③ 尺寸数字
尺寸数字的数值表示机件的真实大小，与图形的大小无关。
a） 线性尺寸的数字一般标注在尺寸线的上方，也允许标注在尺寸线的中断处。如图1-14所示。当没有足够的位置标注尺寸数字时，可引出标注。
图1-14线性尺寸数字的标注位置
b） 线性尺寸的尺寸数字应按图1-15示方向注写。水平方向的数字字头朝上；垂直方向的数字字头朝左；倾斜方向的数字字头趋于朝上。要尽量避免在图1-15示30°范围内标注尺寸。当无法避免时，可按图1-16的形式标注。
图1-15线性尺寸的数字方向 图1-1630°范围内标注尺寸 c） 尺寸数字不允许被任何图线穿过。当无法避免时，必须将图线断开，如图1-17所示。
图1-17尺寸数字断开各类图线
（3）常用的尺寸注法
标注尺寸时，应尽可能使用符号和缩写词。详细见表1-5
表1-5尺寸符号和缩写词
直径和半径
圆及大于半圆的圆弧注直径，并在尺寸数字前加注符号“φ”。
等于或小于半圆的圆弧一般注半径，并在尺寸数字前加注符号“R”。尺寸
线箭头必须注在圆弧图形上。
标注球面直径或半径时，一般应在符号“φ”或“R”前再加注符号 “S”。
在同一图形中，对于尺寸相同的孔，可仅在一个孔上注出其数量和尺寸。
标注大圆弧尺寸。
小图形尺寸
对称图形和不完整图形
角度尺寸
正方形结构
1.3几何作图
机件的轮廓形状由不同的几何图形组成。熟练掌握几何图形的正确画法，有利于提高作图的准确性和绘图速度。
1.3.1正六边形的画法，如图1-18所示。
（1）已知对角线的长为D，作正六边形
（2）已知对边距离S，作正六边形
图1-18正六边形的画法
1.3.2、图线连接
在制图中，用一条线（线段或圆弧）把两条已知线（线段或圆弧）平滑连接起来，称为连接。
平滑连接中，线段与圆弧、圆弧与圆弧之间是相切的。因此必须准确地求出切点及连接弧的圆心，才能得到平滑连接的图形。
常见的画图连线见表1-6、1-7所示。
表1-6用线段连接两已知圆弧
表1-7用已知半径R的圆弧连接两已知线段（或圆弧）
1.3.3、平面图形的画法
以图1-19所示手柄为例进行介绍。
图1-19手柄
（1）分析
① 平面图形的尺寸分析
定形尺寸 确定平面图形中几何元素大小的尺寸
定位尺寸 确定几何元素位置的尺寸。
尺寸基准 标注定位尺寸的起点。
对于平面图形，有上下和左右两个方向的基准。通常以图形的对称线、较大圆的中心线、较长的直线段作为尺寸基准。
标注定位尺寸时，必须与尺寸基准相联系。
② 平面图形的线段分析
已知弧 已知半径尺寸和圆心的两个定位尺寸的圆弧。
中间弧 已知半径尺寸和圆心的一个定位尺寸的圆弧。
连接弧 只知半径尺寸的圆弧。
画圆弧连接图形底稿时，应先画已知弧，再画中间弧，最后才能画出连接弧。
⑵ 作图
作图步骤如表1-8所示
1.3.4、常见平面图形的尺寸注法，见表1-9。
1.4、绘图步骤和方法
1.4.1、绘制仪器图
（1）准备工作
（2） 画底稿
（3）加深图线
（4） 注写文本
（5） 整理图纸
1.4.2、绘制草图
（1）画线段
（2）画图
表1-8手柄绘图步骤
表1-9常见平面图形的尺寸标法
